基于MDK创建STM32汇编语言程序并分析其HEX文件
文章目录
1 创建一个新的工程
1.1 创建工程
首先打开Keil uVision5（MDK版），在菜单栏里选中项目，点击第一个新uVision项目。
在菜单栏中选择文件，点击保存，将该项目保存到本地。

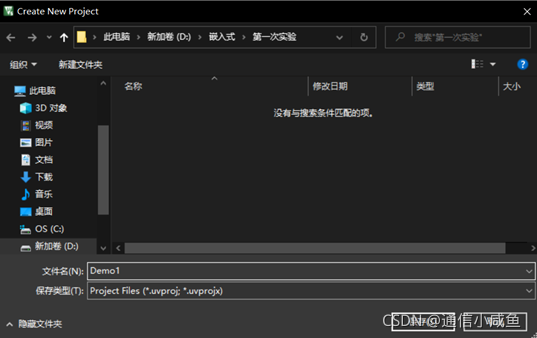

修改工程保存路径以及文件名并保存。
1.2 搭建环境

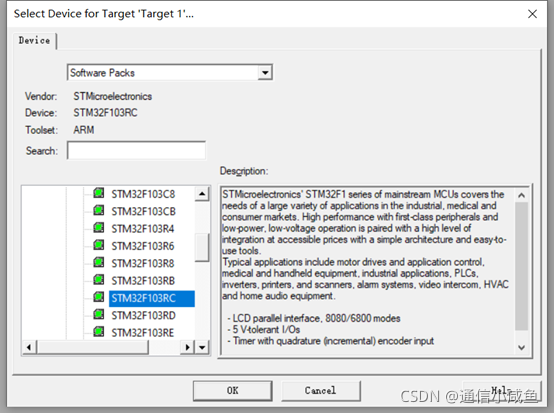

选择芯片，本文采用STM32F103RC芯片。
选择运行环境，在CMSIS下选择CORE在Sel.栏打勾，在Device下选择Startup在**Sel.**栏打勾。
最后点击 OK，就完成了一个工程的建立以及其运行环境的搭建。
2 添加一个文件

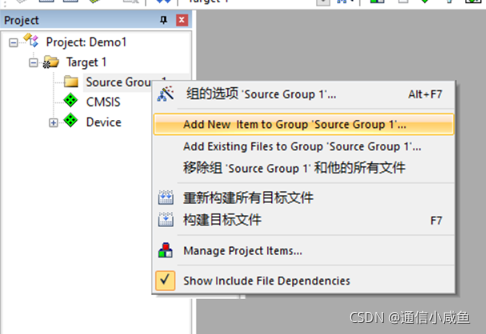

在左侧的Project栏中选中Source Group 1并鼠标右击，选择目录下的第二个选项 Add New item to Group ‘Source Group 1’… 并鼠标左击。

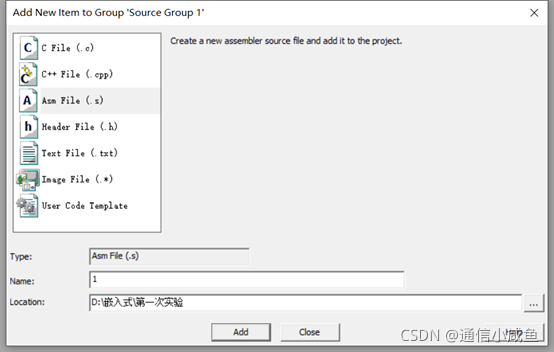

选择第三个Asm File （.s），修改其文件名（Name）以及存储路径（Location）并保存。
一个项目中的一个文件就添加成功了。
3 编写程序
3.1 源代码
在刚才创建的文件中编写汇编语言程序，程序的源代码如下：
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
3.2 配置仿真
接下来，我们选择并单击目标选项（魔法棒），对其进行配置。
将其改为下图的样子，特别要注意的是将Dialog DLL改为DARMSTM.dll，将Parameter改为 -p STM32F103C8，不然会导致后面的仿真出现问题。

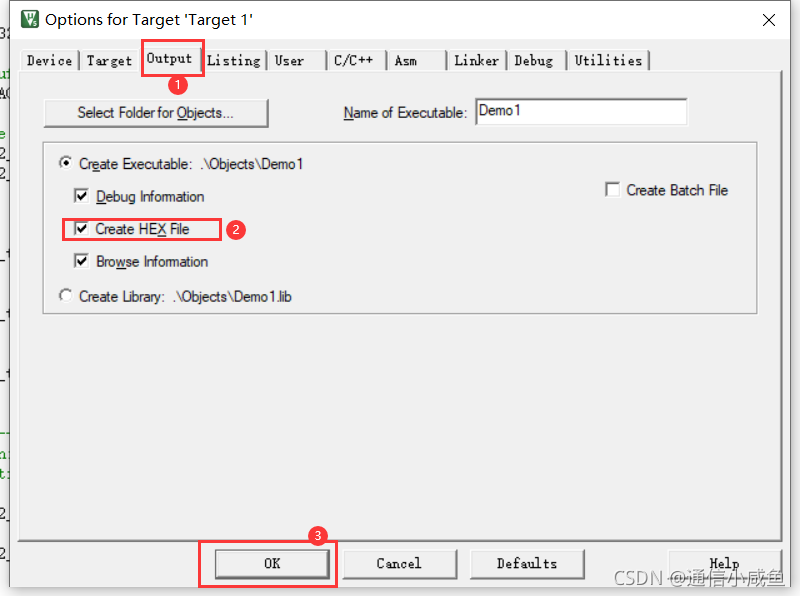

接着单击Output，并将Create HEX_File 打勾创建HEX文件，修改完成后单击 OK。
4 调试程序
4.1 编译程序

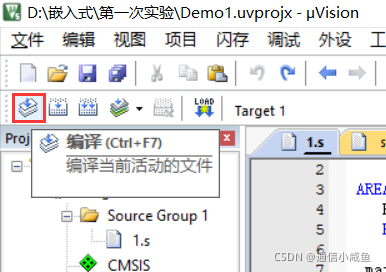

左上角点击编译。

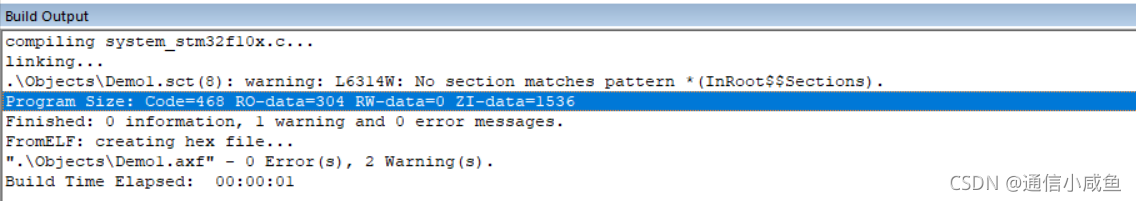

编译结果如下：没有错误，但有一个警告。
4.2 调试Debug
单击启动/停止调试会话开始程序调试。

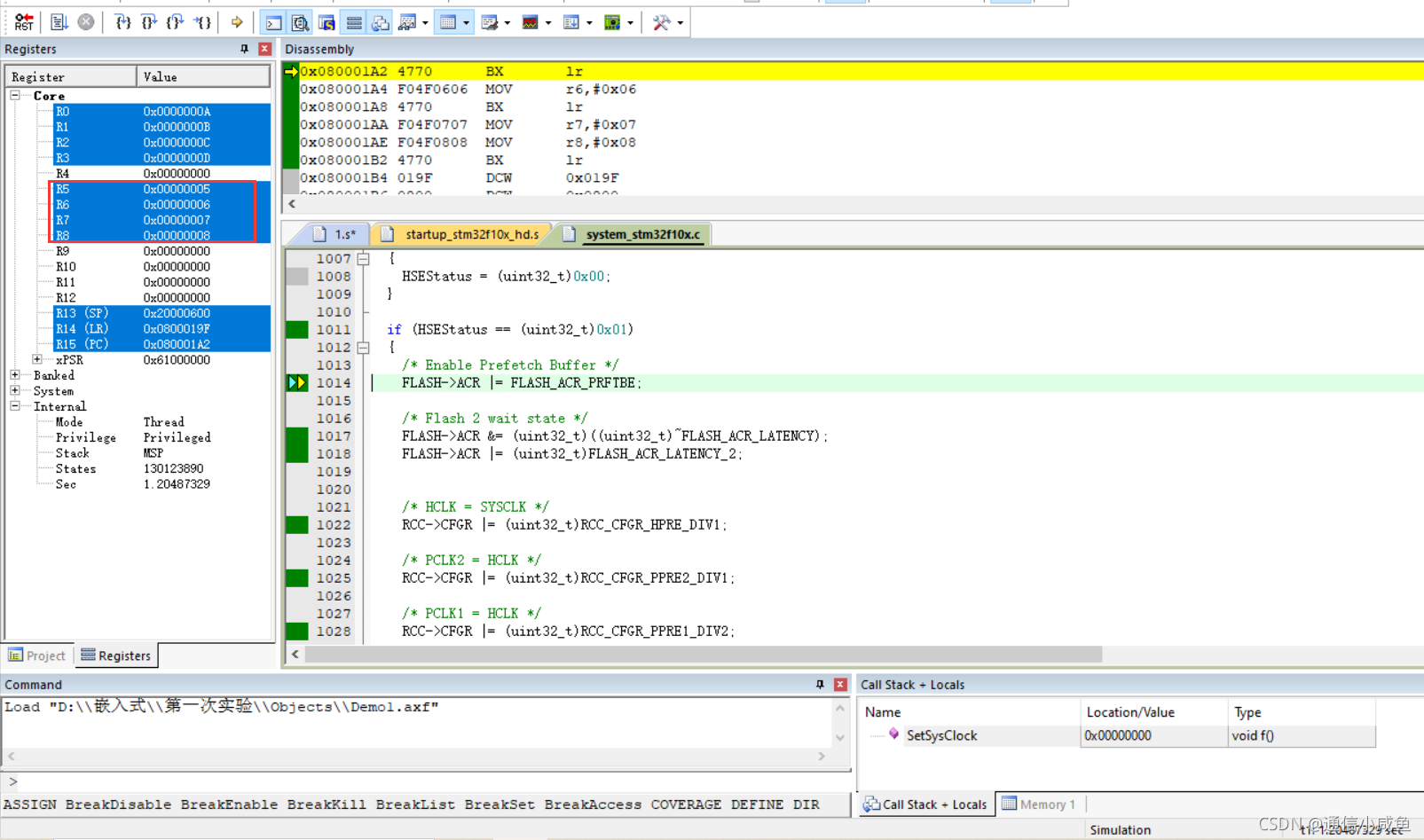

选择左上角的步进，跳过等按钮，分步调试，跳过函数，最终程序调试结果如下：
可以看出R5，R6，R7，R8的值都发生了变化，并且和程序中设置的值一样，由此可见，调试成功了。
5 HEX文件分析
5.1 HEX文件大小
5.2 HEX文件内容查看
在文件目录下找到创建的HEX文件。
用记事本打开如下：
5.3 HEX文件分析
第一行是十六进制表示的七个数，分别是0x02，0x00，0x00，0x04，0x08，0x00，0xF2。
-
0x02
该行数据中有两个数据。 -
0x00，0x00
本行数据的起始地址位。 -
0x04
用来标识扩展线性地址的记录。
该字节是其他值的含义：00：用来记录数据，HEX文件的大部分记录都是数据记录 01：用来标识文件结束，放在文件的最后，标识HEX文件的结尾 02：用来标识扩展段地址的记录 03：开始段地址记录 05：开始线性地址记录 -
0x08，0x00
地址的高 16 位 -
0xF2
校验和，计算方法：01h + NOT(02h + 00h + 00h + 04h + 08h + 00h)
第二行及以后，例如第二行，
:100000000006002031010008390100083B0100080A
- 10 这个记录当中数据字节的数量
- 0000 数据将被下载到存储器当中的地址
- 00 记录类型(数据记录)
- 0006002031010008390100083B010008 数据
- 0A 这个记录的校验和
结尾，最后一行，
:00000001FF
- 00 记录的长度为 0
- 0000 LOAD OFFSET为0000
- 01 TYPE ＝ 01
- FF 校验和为FF
6 总结
- 通过本次学习，我知道了Keil uVision5软件既有C51版本也有MDK版本，我们应该根据实际需求进行选择，且两种软件不能通用。
- 在安装好软件后，我发现仿真芯片里面并没有STM32系列，这时候在网上下载了固件包才解决了问题。
- 在仿真过程中也出现了问题，没有将Dialog DLL改为DARMSTM.dll，将Parameter改为 -p
STM32F103C8，参考相应资料才得以解决。 - 在编写程序时也发现了汇编语言有直接和简捷的优点，这也让程序看起来逻辑更清晰。
- 最后，明白了HEX文件格式的含义，对后面将程序烧入硬件有很大帮助。
