Keil环境下创建STM32汇编语言工程并分析HEX文件内容
文章目录
一、在Keil环境下创建新项目
1.新建工程
打开Keil,点击 Project ——> New uVision Project 创建新项目

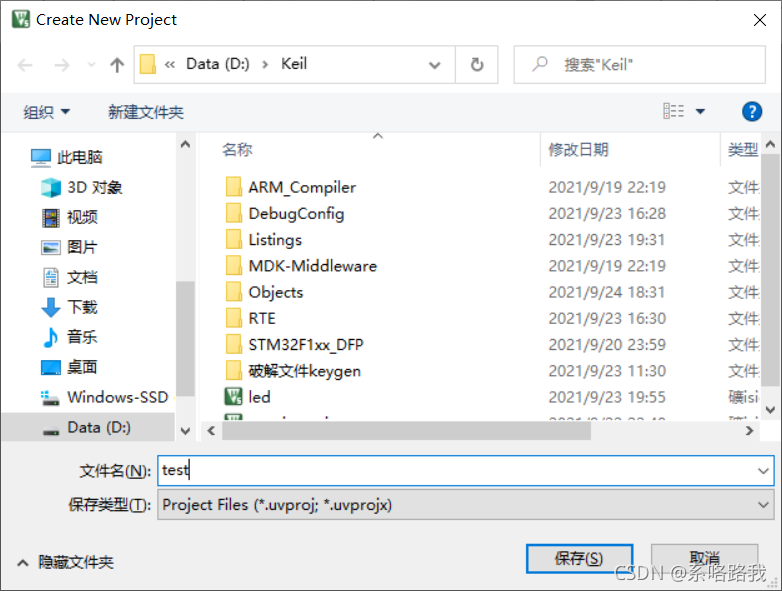

设置文件名

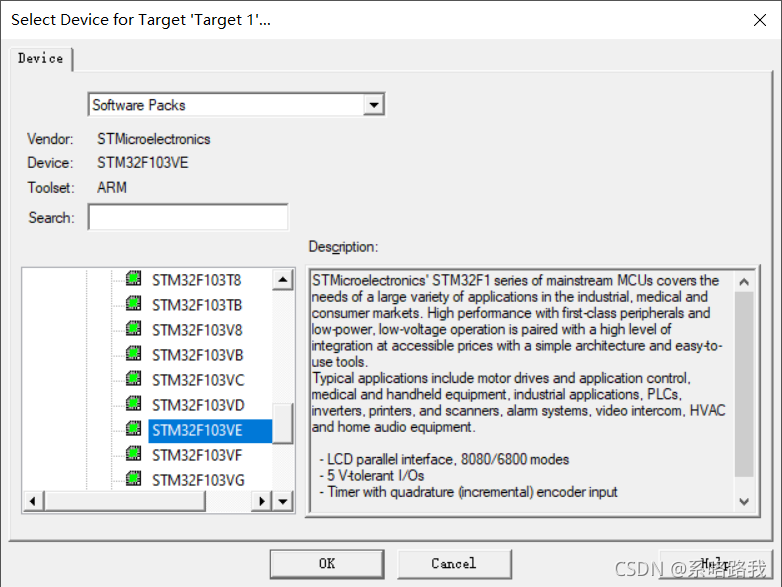

选择芯片，这里我选的是STM32F103VE，然后点击OK

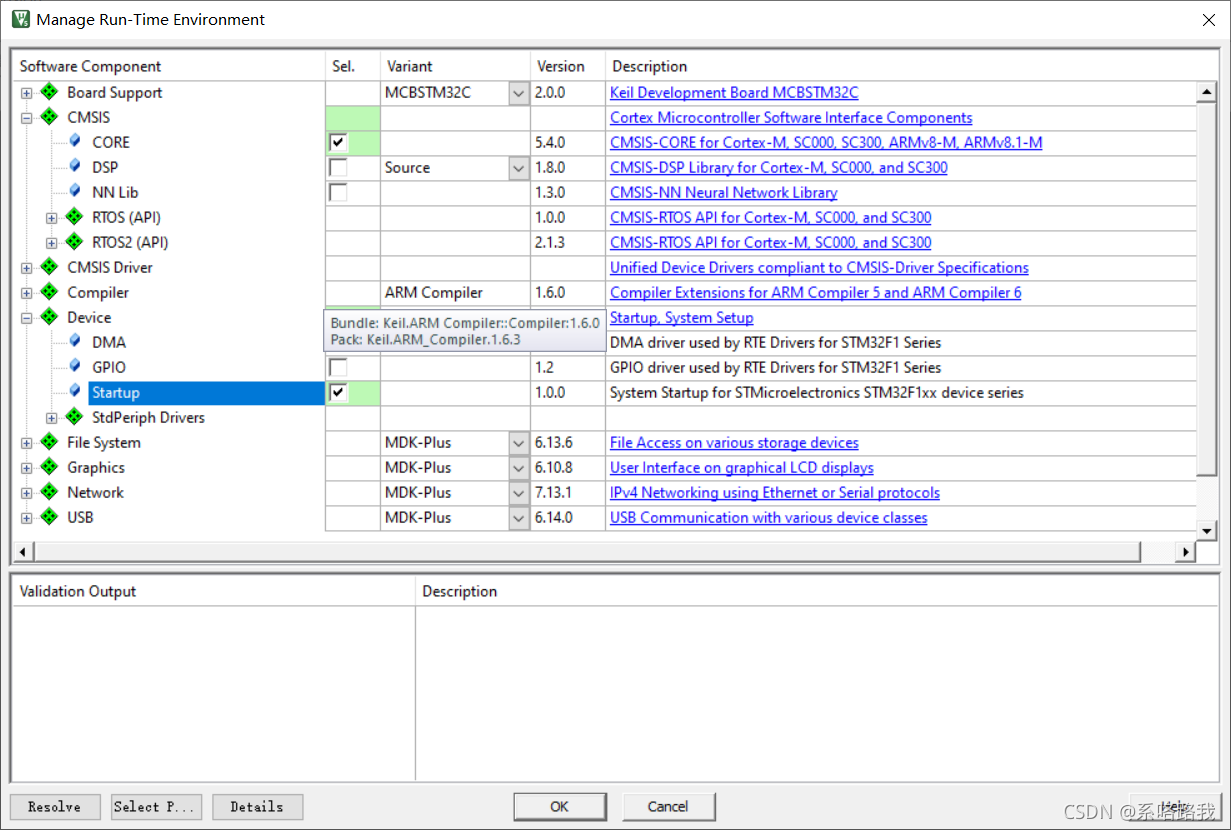

CMSIS 下选择 CORE；Device 下 Startup(其中包含了启动文件)，选完后点击OK
2.添加源文件

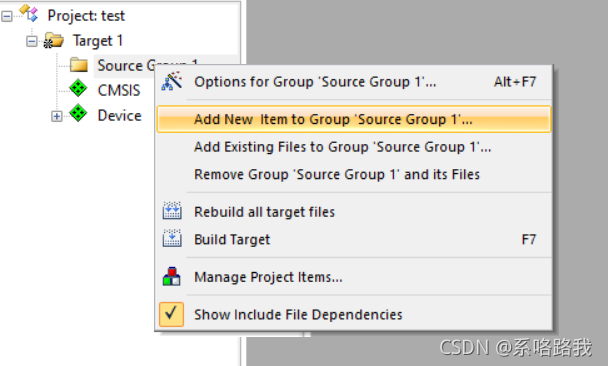

点击Target 1左边的+，然后右击 Source Group 1 ，点击 Add New Item to Group ‘Source Group 1’…

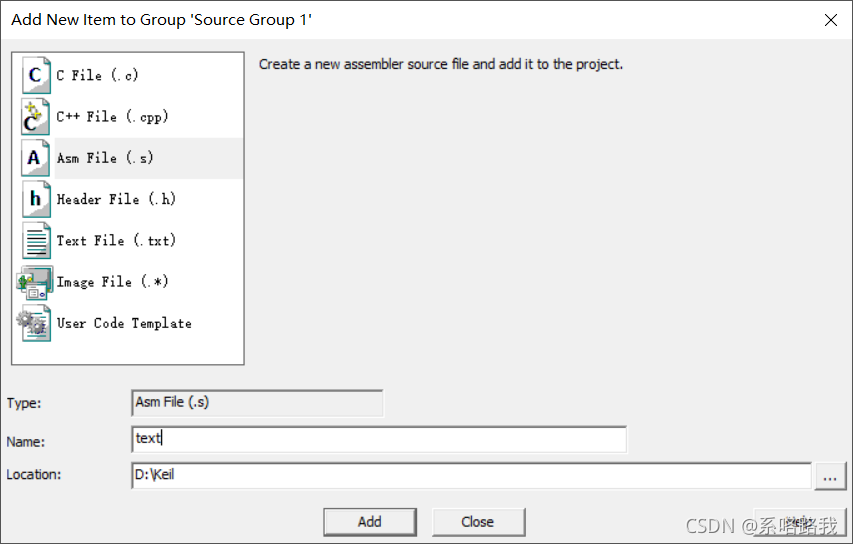

选择文件类型，这里我们点击 Asm Files (.s) 添加汇编文件，然后输入文件名，在点击 Add
点击Source Group 1左边的+，看到text.s，添加成功
二、代码编写，编译与调试
1.代码编写
在 text.s中添加如下的汇编代码
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
2.程序编译
点击魔法棒，然后点击Options for Target…

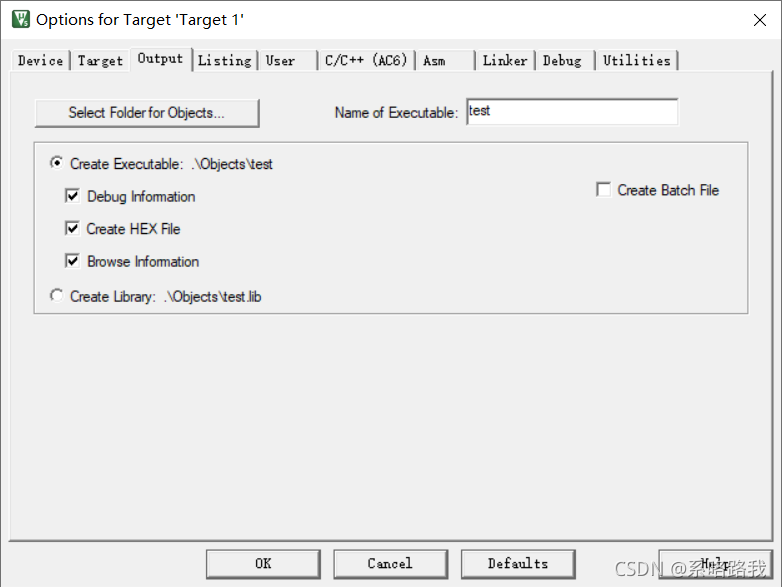

在Output界面下，勾选 Create HEX File，才能生成 hex 文件

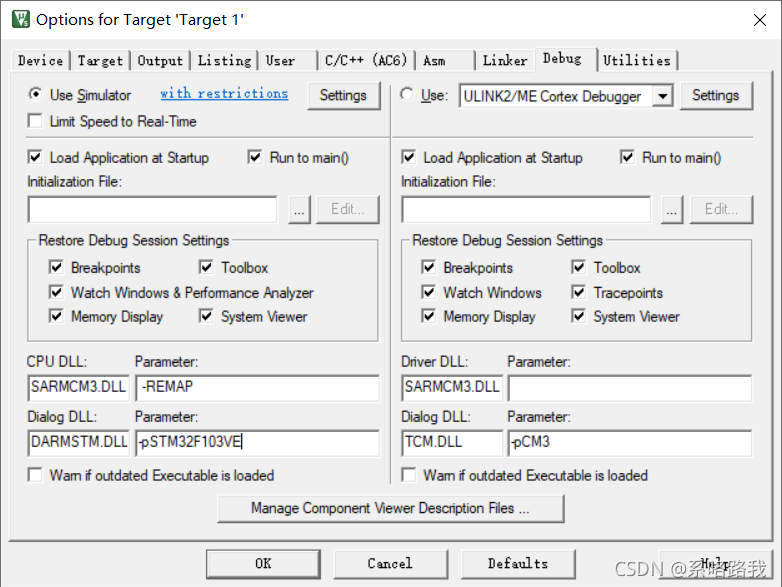

在“Debug”选项卡中选择“Use Simulator”，表示使用软件仿真；选择“Run to main()”则表示跳过汇编代码，直接跳转到main函数开始仿真。设置下面的“Dialog DLL”项为“DARMSTM.DLL”和“TARMSTM.DLL”；parameter项为“-pSTM32F103VE”，用于设置支持STM32F103C8的软硬件仿真。然后点OK
点击Rebuild进行编译
编译成功，没有错误
3程序调试
点击右上角红色图标进入调试界面

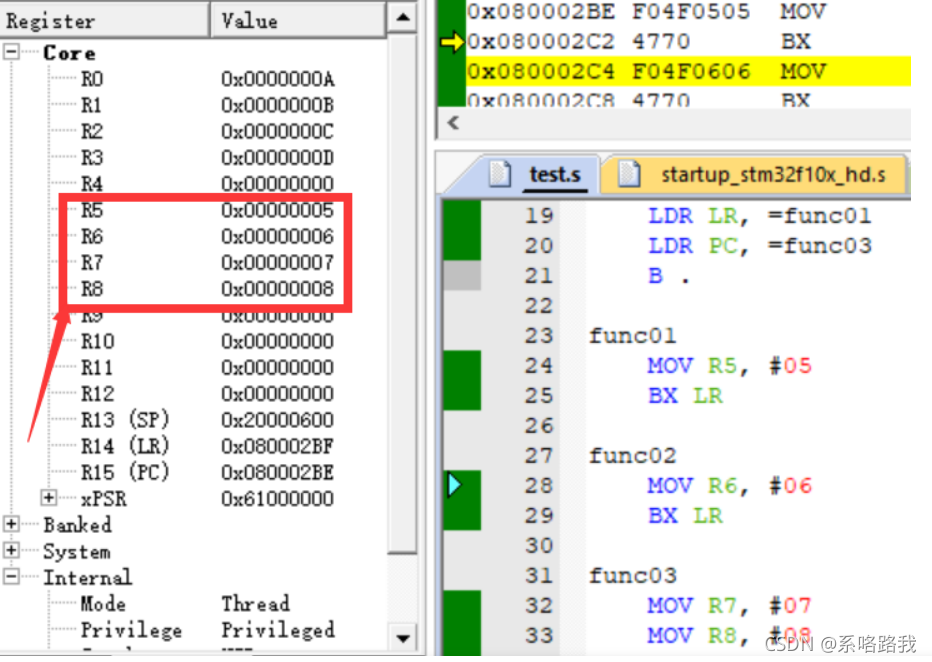

结果符合预期，寄存器 R5，R6，R7，R8 的值和程序设置一致
三、分析生成的HEX文件

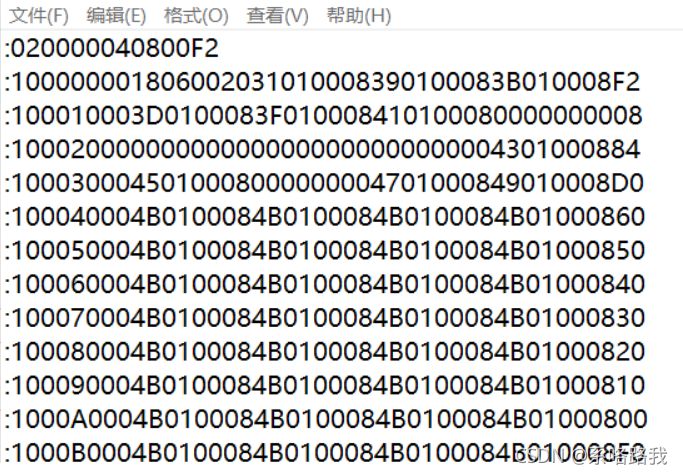

用记事本打开hex文件，是一串十六进制字符
1.扩展线性地址记录
扩展线性地址记录（hex 文件的第一排十六进制）也叫作 32 位地址记录或 HEX386 记录
这些记录包含数据地址的高 16 位

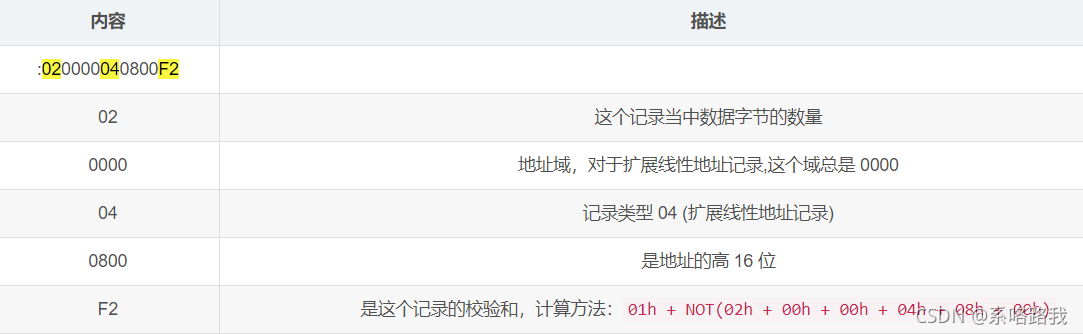

扩展线性地址记录总是有两个数据字节，外观如下（这里我通过标记方便对应原始数据）
2.数据部分

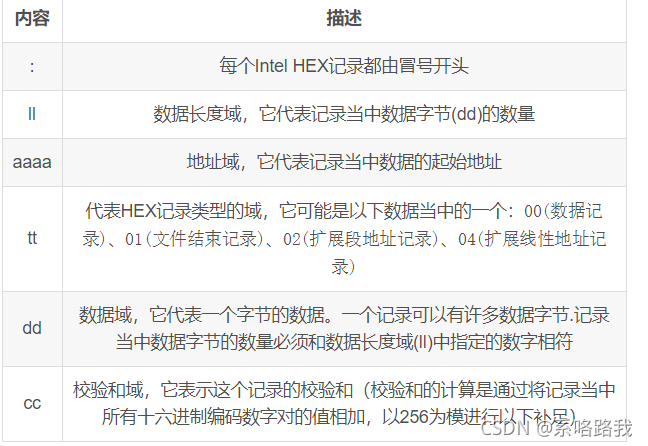

Intel HEX 由任意数量的十六进制记录组成。每个记录包含 5 个域，它们按一定格式排列：:llaaaatt[dd…]cc
每一组字母对应一个不同的域，每一个字母对应一个十六进制编码的数字
每一个域由至少两个十六进制编码数字组成，它们构成一个字节，就像以下描述的那样

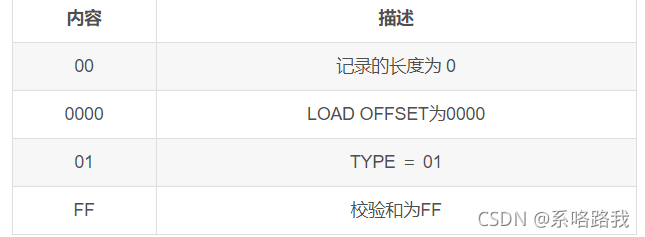

3.文件尾
四、总结
通过本次作业，了解了Keil的使用方法。这次只是简单的学习使用了STM32。在做的过程中遇到了困难。比如在Debug设置时，用仿真器要进行设置。开始没设计，结果不能运行。经过老师的帮助完成了。
