新建工程
-

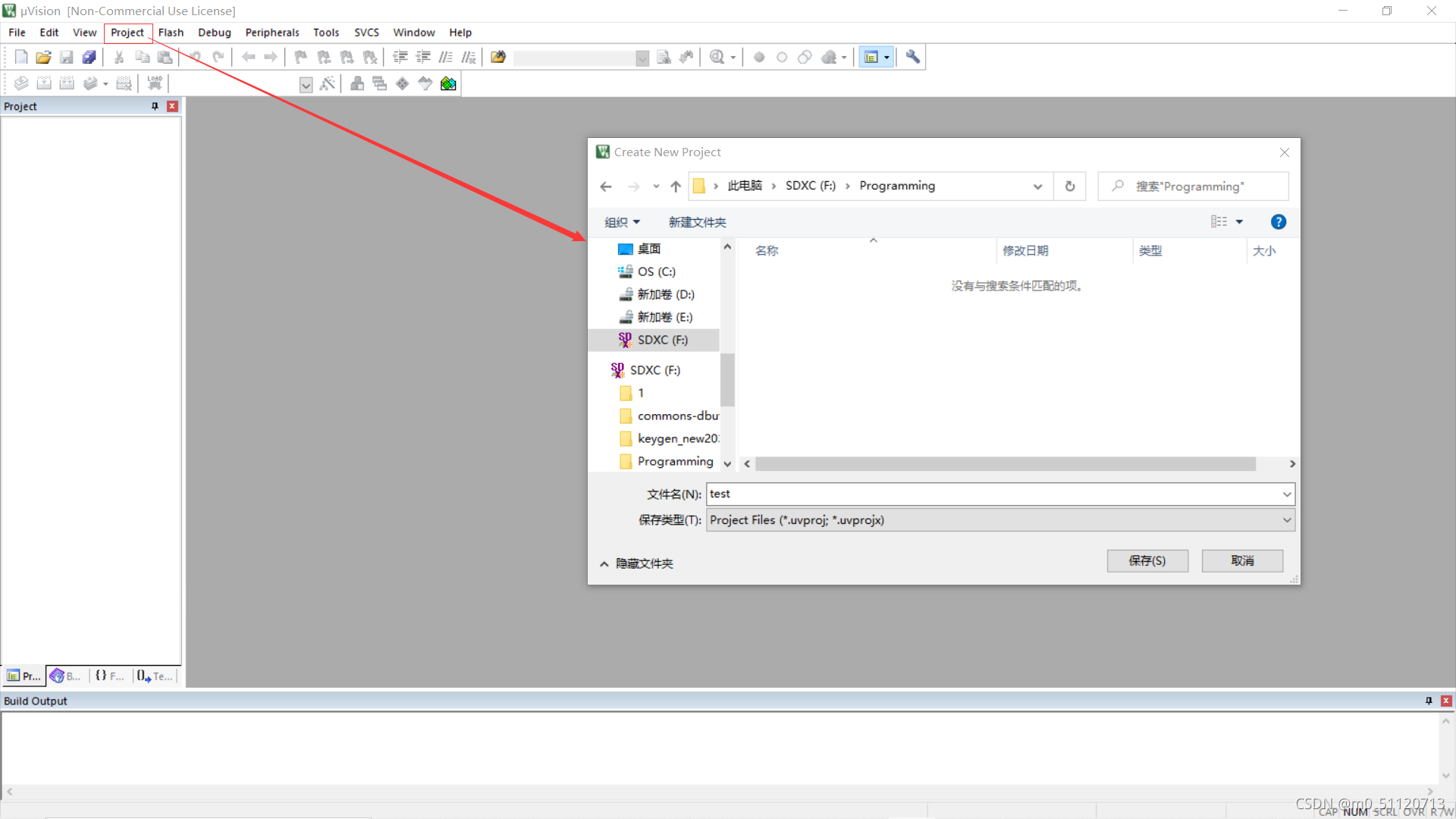

点击菜单栏的 project，选择 “New uVision Project” 选项，选择路径并保存
-

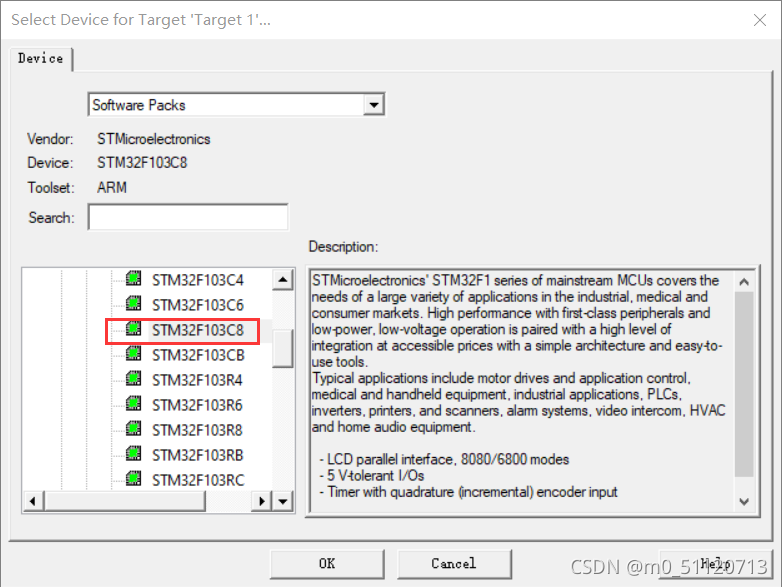

选择设备
-

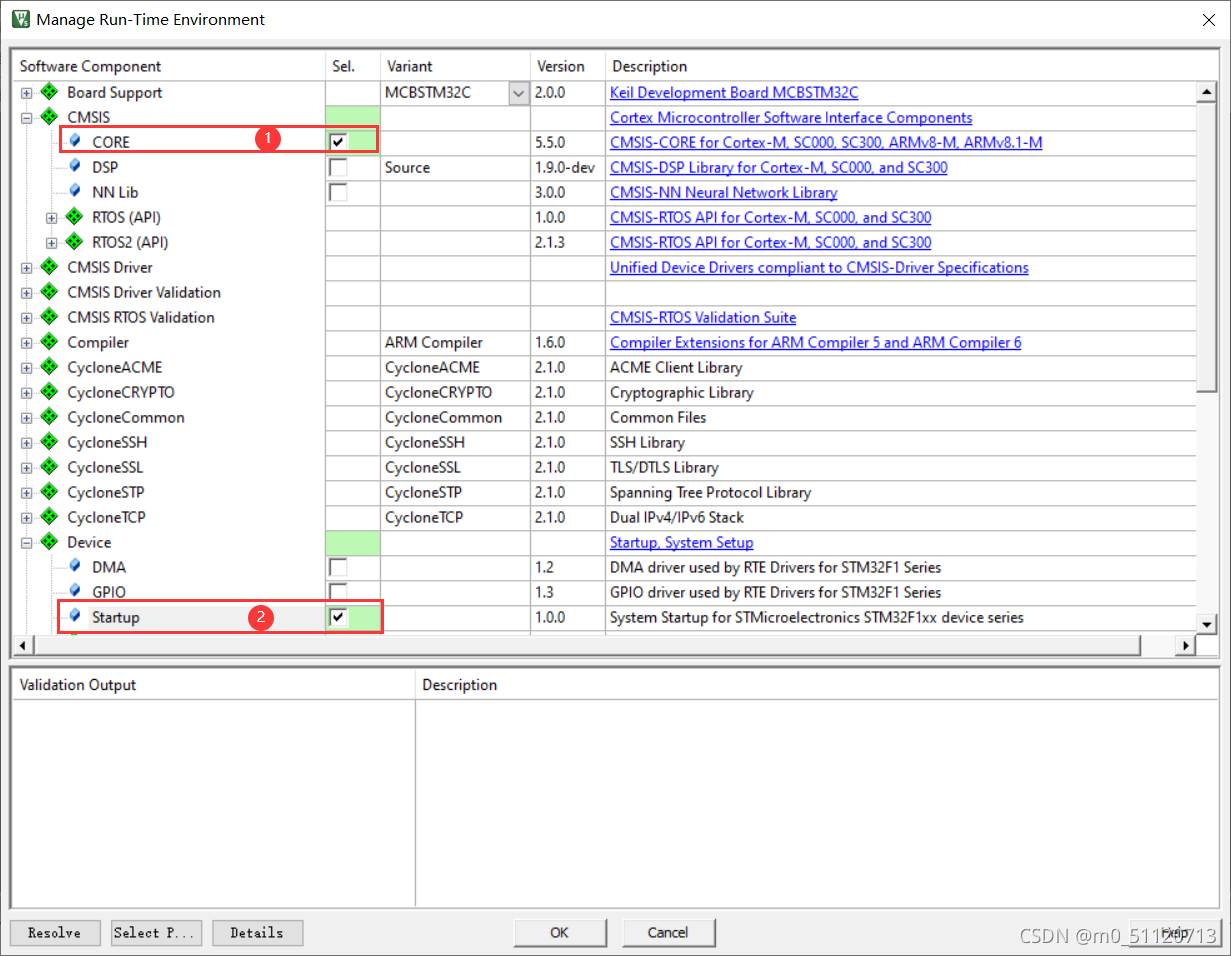

选择运行环境
CMSIS下选择CORE
Device下Startup

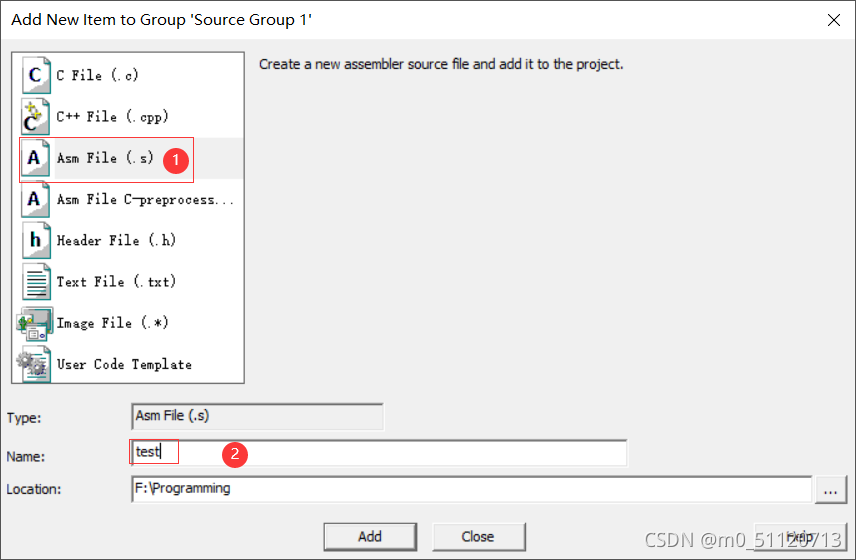

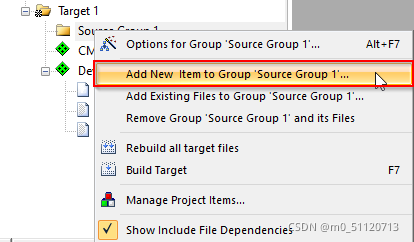

添加汇编代码

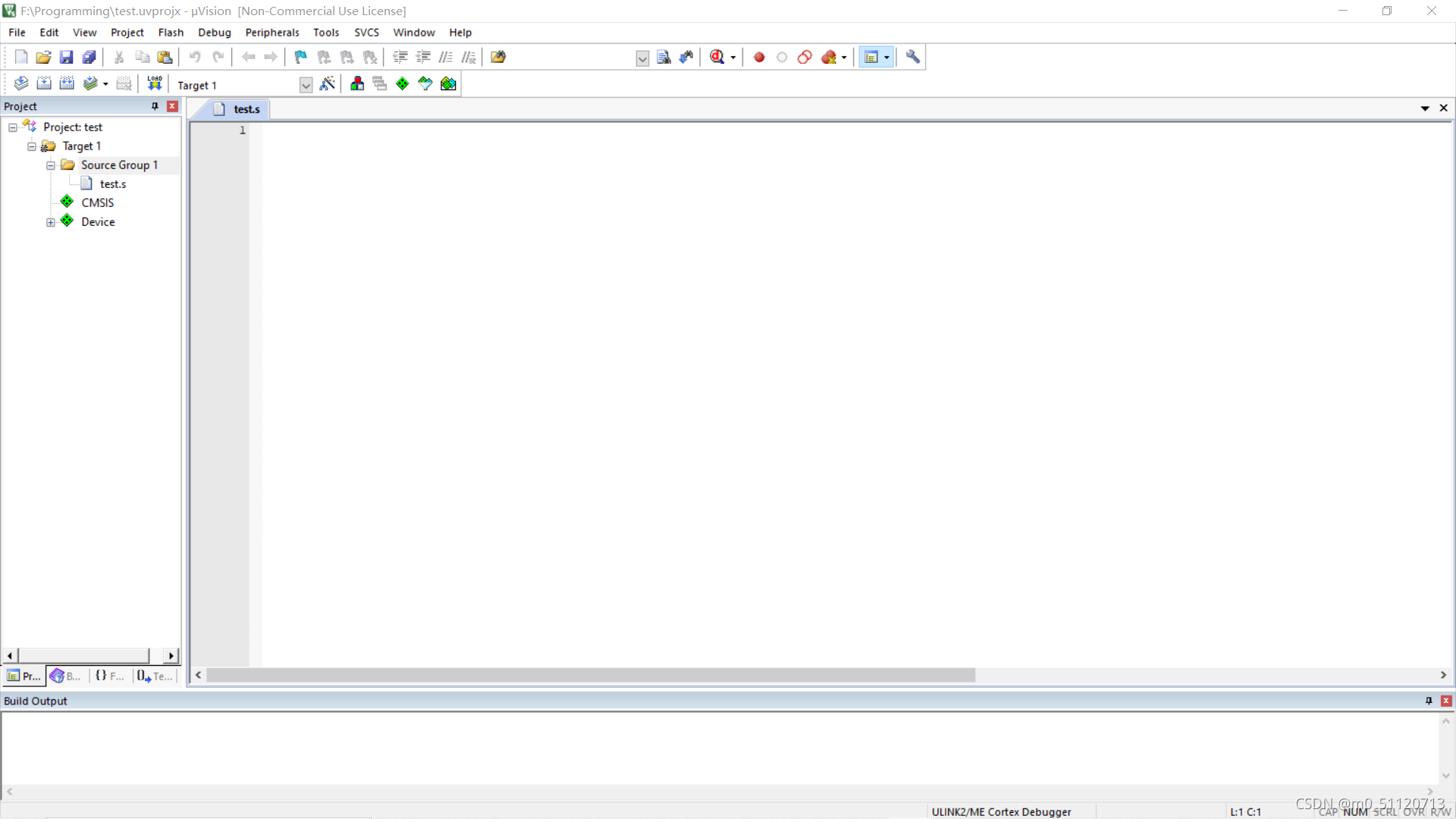

文件创建完成
将下面代码复制到文件中
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR

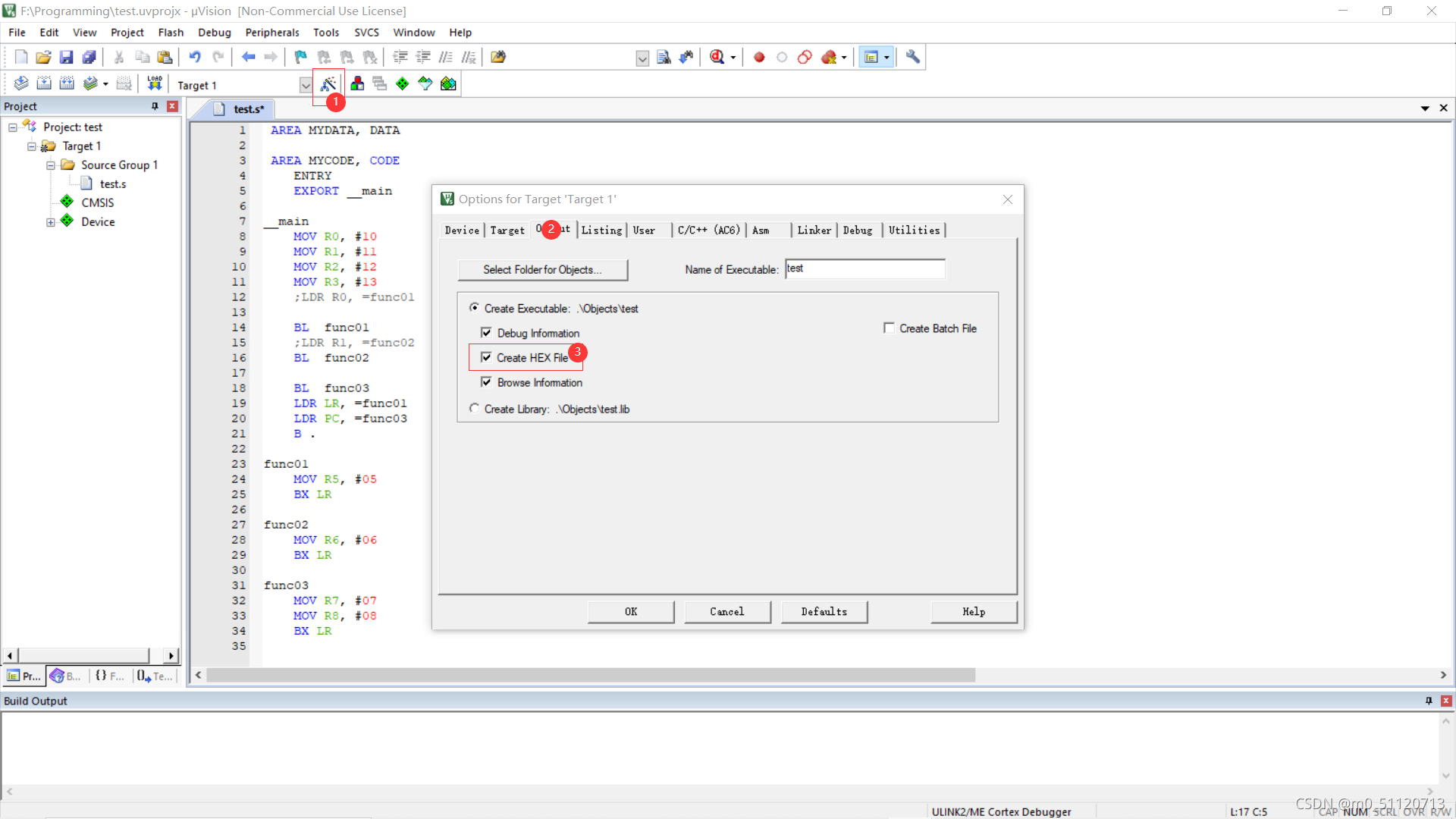

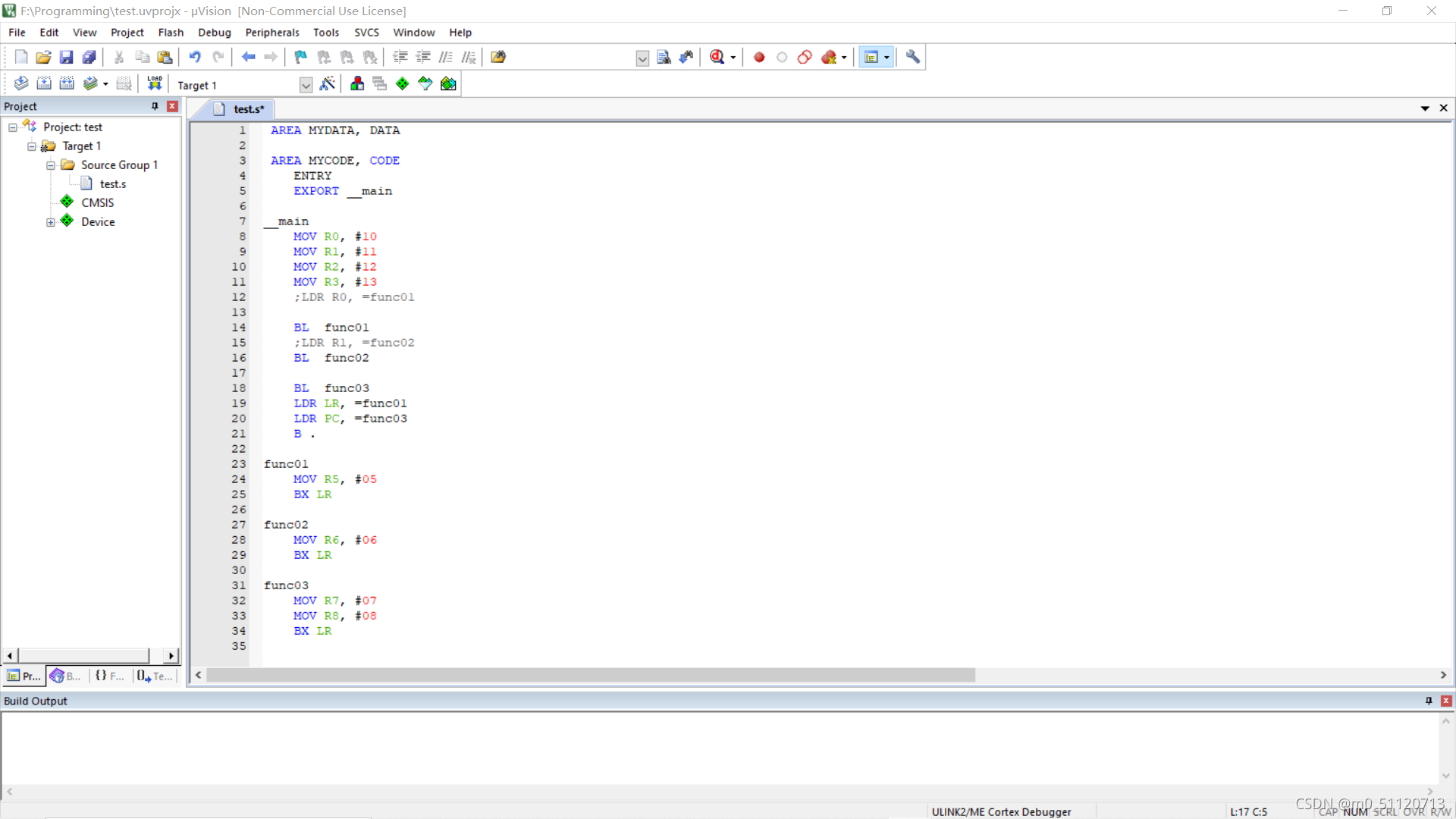

最后界面如下

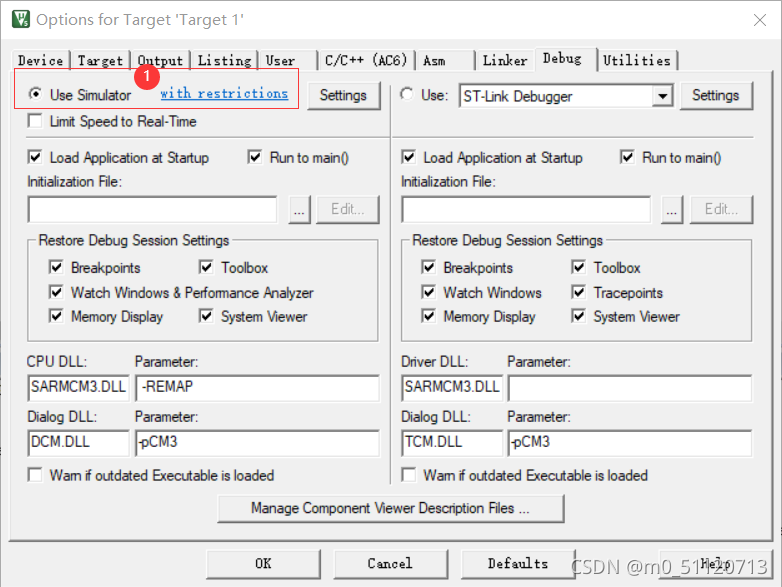

设置仿真器
编译结果如下：

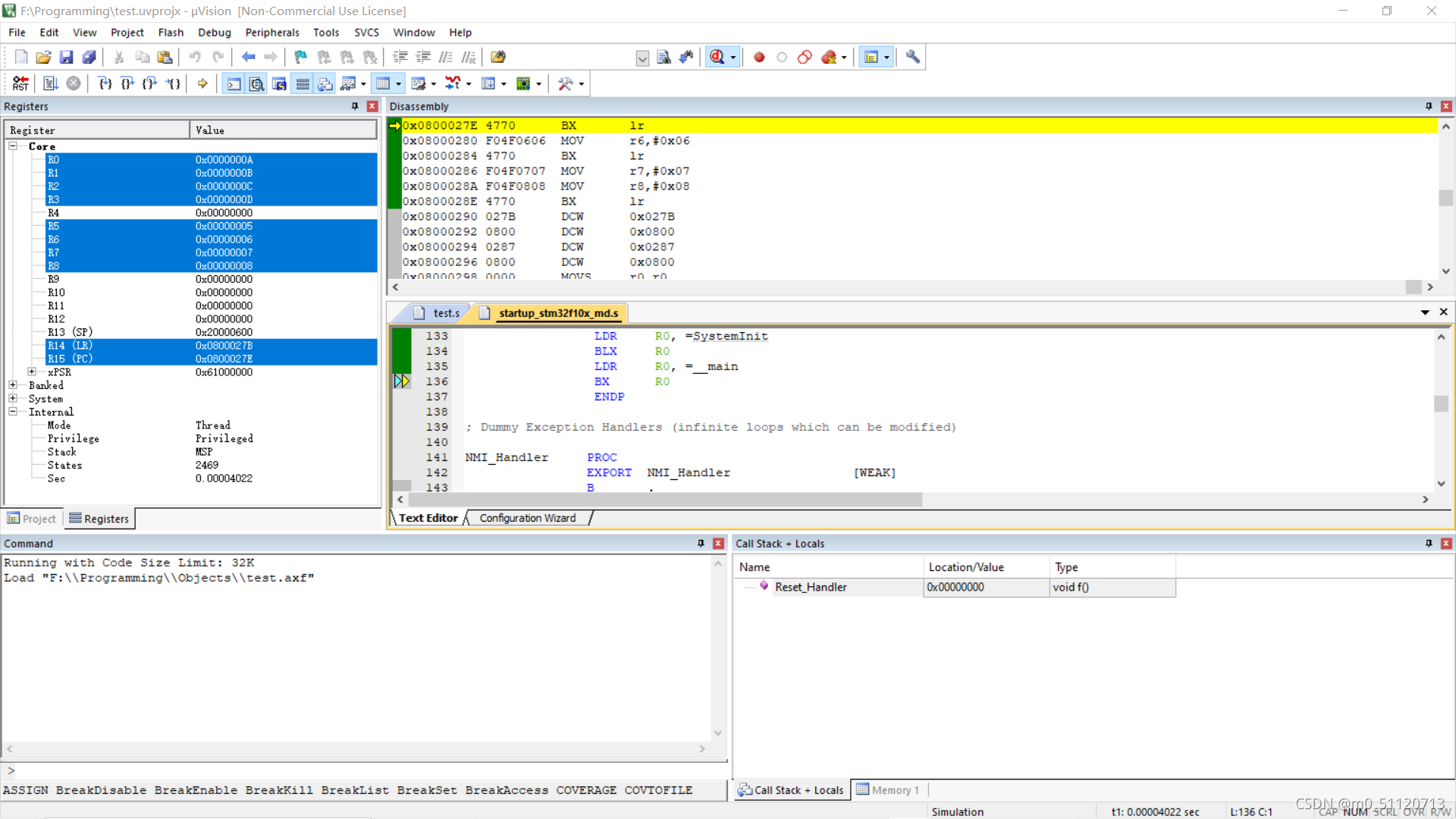

调试

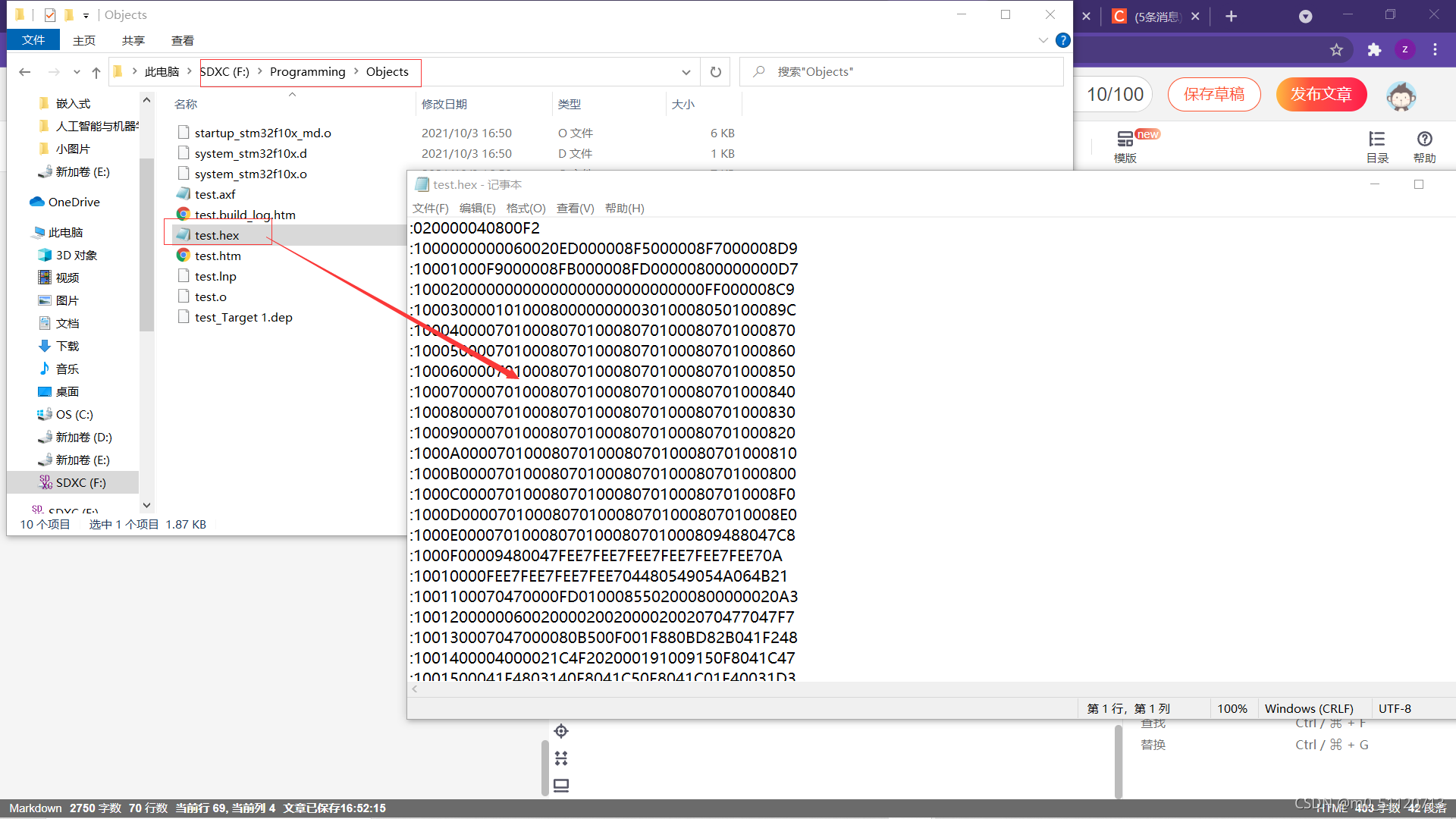

分析HEX文件
如图，第一行的:020000040800F2中，可以看作是0x02 0x00 0x00 0x04 0x08 0x00 0xf2
第一个 0x02 为数据长度。
紧跟着后面的0x00 0x00 为地址。
再后面的0x04为数据类型，类型共分以下几类：
- ‘00’ Data Record//数据记录
- ‘01’ End of File Record//文件结束记录
- ‘02’ Extended Segment Address Record//扩展段地址记录
- ‘03’ Start Segment Address Record//开始段地址记录
- ‘04’ Extended Linear Address Record//扩展线性地址记录
- ‘05’ Start Linear Address Record//开始线性地址记录
然后，接着0x04后面的两个 0x08 0x00就是数据。
最后一个0xF2是校验码，效验码=0x100-累加和。
