摘要

在动画产业中，动画视频通常是在低帧率的情况下制作的，手绘动画帧的成本高、耗时长。因此，需要开发能够自动插入动画帧之间的计算模型。然而，现有的视频插帧方法无法产生令人满意的动画数据结果。与自然视频相比，动画视频具有两个独特的特征使插帧变得困难：1）动画由线条和光滑的色彩块组成。光滑的区域缺少纹理，就难以估计动画视频的准确动作。2）漫画通过夸张来表现故事。有些动作是非线性的并且非常大。本文首次正式定义并研究了动画视频插帧问题。为了解决上述挑战，我们提出了一个有效的框架AnimeInterp，它通过从粗到细的方式包含两个专用模块。具体来说，1）分段引导匹配（Segment-Guided Matching）通过利用分段一致的色块之间的全局匹配来解决“缺乏纹理”的挑战。2）循环流优化（Recurrent Flow Refinement ）通过使用类似变压器的架构进行循环预测，解决“非线性和极大运动”的挑战。为了便于全面训练和评估，我们构建了一个大型动画三元组数据集ATD-12K，其中包含12000个有丰富注释的三元组。大量实验表明，我们的方法优于现有的最优动画视频插帧方法。值得注意的是，AnimeInterp 在野外动画场景中展现出良好的感知质量和鲁棒性。建议的数据集和代码可在此获取：https://github.com/lisiyao21/AnimeInterp/。

一、简介

在动画行业中，动画视频是由专业动画师使用复杂的手绘图和精确的程序进行制作。手动绘制视频的每一帧都需要花费大量的时间，从而导致过高成本。在实际操作中，动画制作者通常会将一幅画复制两三遍，以此降低成本，这样会导致动画视频实际帧率偏低。因此，非常必要开发计算机算法来自动插入中间动画帧。
最近几年，视频插值在自然视频方面取得了较大的进展。然而，在动画中，现有的视频插值方法还不能产生满意的中间帧。如图1所示电影《追逐失落声音的孩子》中的一个例子，由于不正确的运动估计，当前最先进的方法无法生成一件完整的行李，如下图左下角所示。这里的挑战源于动画视频的两个独特特性：1）首先，卡通图像由清晰的草图和线条组成，将图像分割成平滑的色块。在一个片段中的像素是相似的，产生的纹理不足以匹配两帧之间的相应图像，因此增加了预测准确运动的难度。2）其次，卡通动画通过使用夸张的表达方式追求艺术效果，导致相邻两帧之间非线性和极大运动。图二（a）和（b）描绘了两个典型案例，分别说明了这些挑战。由于上述困难，动画中的视频插帧仍然是一项具有挑战性的任务。
图二 testing
图 2：动画视频插值的两个挑战。 (a) 分段平滑动画缺乏纹理。 (b) 非线性和极大的运动。
在这项工作中，我们开发了一种有效且有原则的动画视频插值方法。我们提出了一个有效框AnimeInterp来解决上述两个挑战。AnimeInterp由两个专用模块组成：Segment-Guided Matching (SGM) 模块和 Recurrent Flow Refinement (RFR) 模块，旨在以粗到细的方式预测动画的准确运动。更具体的说，提出的SGM模块使用按轮廓分割的颜色块之间的全局语义匹配来计算粗片光流。由于属于一个段的相似像素被看作一个整体，SGM模型能够避免在光滑区域不匹配导致的局部最小值，解决了“缺乏纹理”的问题。为了解决动画中”非线性和极大动作“的挑战，SGM估计的分段流通过名为Recurrent Flow Refinement的类似Transformer的网络进一步增强。如图1所示，我们的方法能够更好的估计大位移下行李箱的流动，并产生完整的中间帧。
构建大型动画三元组数据集ATD-12K，为了便于在卡通视频的插帧方法上面进行综合训练和评估。与其他只有单个图像组成的动画数据集不同的是，ATD-12K数据集包含从30部不同风格的动画电影中选出的12000帧三元组，总长度超过25小时。除了多样性之外，我们的测试集根据运动和遮挡的大小分为三个难度级别。我们还提供有关运动类别的注释以供进一步分析。
这项工作的贡献可以总结如下：1）我们首次正式定义并研究了动画视频插值问题。这个问题对学术界和工业界都具有重要意义。2）我们提出了一种有效的AnimeInterp动画插值框架，具有两个专用模块解决”缺少纹理“和”非线性和极大运动“的挑战。大量实验表明，AnimeInterp在数量和质量方面都优于现有的最先进方法。3）我们构建了一个名为ATD-12K的大型卡通三元组数据集，该数据集具有丰富的内容多样性，代表许多类型的动画，以测试动画视频插值方法。ATD-12K的数据规模和丰富的注释将会为未来动画研究铺平道路。

二、相关工作

视频插值：视频插值在最近几年被广泛研究。在[16]中Meyer等人提出了一种基于相位的视频插帧方案，该方案在具有小位移的视频上表现出色。在[19,20]中，Niklaus等人设计了一个基于内核的框架，通过相邻帧的相应面片进行卷积，对插帧像素进行采样。然而，由于内核大小的限制，基于内核的框架仍然不能处理大型移动。为了解决视频中的大运动，许多研究使用光流进行视频插帧。Liu等人在[15]中预测3D体素流，以对中间帧的输入进行采样。类似的，Jiang等人在[9]建议联合估计双向流和用于多帧插值的遮挡掩模。此外，一些研究致力于改善给定双向流的扭曲和合成[2.1.17.18]，并使用高阶运动信息来近似真实视频[33.5]。除了在图像上使用像素外，在视频插帧中还探索了深度特征上的“特征流”[8]。虽然现有的方法在插帧真实世界的视频方面取得了巨大的成功，但他们无法处理动画的大型非线性运动。因此，动画视频插帧仍然没有解决，本文提出了一种基于色块匹配的分段引导匹配模块，提高了流量预测。
动画视觉：在视觉和图像领域，有很多关于处理和增强动画内容的工作，例如：漫画草图简介[24.23],卡通图像矢量化[35.34]，动画视频立体化[14]，黑白漫画彩色化[22.27.11]。近年来，随着深度学习的兴起，研究者们试图产生有利的动画内容。例如：生成性对抗网络用于生成生动的卡通人物[10.32]，样式转换模式用于将真实世界的图像转换为卡通[4,29,3]。然而，由于难以估计帧之间的运动，因此生成动画视频内容仍然是一项具有挑战性的任务。
在这里插入图片描述图3：ATD-12K的三元样本和数据统计。顶部：训练和测试集中的典型三元组。（a）不同类别的难度级别和动作标签的百分比。（b）在每个图像中计算的评价运动值和标准偏差的直方图。

三、ADK-12K数据集

为了便于训练和估计动画视频插值方法，我们构建了命名为ATD-12K的大规模数据集，由10000个动画帧三元组的训练集和2000个三元组的测试集组成，这些数据集是从不同种类的卡通电影中收集的。为了保证数据的客观性和公平性，测试集是从训练集专有的不同来源中采样的。除此之外，为了从多个方面评估视频插值的方法，我们为测试集提供了丰富的注释，包括困难等级、运动的兴趣区域（Rol）和运动类别的标签。ATD-12K的一些典型例子和注释信息如图3所示。

3.1数据集构建

构建ATD-12K数据集的第一步，我们从网上下载大量的动画视频。为了保证ATD-12K数据集的多样性和代表性，从Disney，Hayao, Makoto, Hosoda, Kyoto Animation, 和A1 pictures等多元化制片人制作的30部系列电影中，共收录101个卡通片段，总时长超过 25 小时。采集的视频具有1920×1080或1280×720的高视觉分辨率。其次，我们从收集的视频中提取足够的三元组。在这一步中，我们不仅提取相邻的连续帧到三元组中，还将以一帧或两帧为间隔的帧提取出来，以扩大帧间位移。由于动画帧的绘制可能会重复多次，因此通常会在从一个视频中提取的三元组中采样相似的内容。为了避免我们数据之间的高相似性，过滤掉包含结构相似性（SSIM）大于0.95的两个帧的三元组。同时，SSIM低于0.75的三元组也被删除，以消除我们数据集中的场景转换。然后，我们需要手动检查剩余的131606个三元组以进一步提高质量。被至少两个人标记为合格的三元组将被保留。包含不一致字幕、简单或相似场景或非典型动作的帧将被移除。经过严格的筛选，12000个有代表性的动画三元组将被用来构建我们最终的ATD-12K。
数据统计：为了探索自然视频和卡通视频之间的差距，我们比较了ATD-12K和真实世界数据集Adobe240[26]的运动统计数据，后者通常用作视频插值的评估集。我们估计两个数据集中每个输入对的帧之间的光流，并计算每个流位移的平均值和标准偏差。两个数据集的均值和标准差的归一化直方图如图3所示。他们表明，卡通数据集ATD-12K比真实世界的Adobe240数据集具有更高比例的大型和多样性运动。

3.2注解

难度等级：我们根据每个三元组的平均运动幅度和遮挡面积将ATD-12K测试集分为三个难度等级，即”简单“，”中等“，”困难“。每个等级定义的详细信息，请参考补充文件。不同级别的三元组样本如图3所示。
运动RoIs：动画视频由移动的前景物体和静止的背景场景组成。由于前景人物在视觉上更具有吸引力，这些区域的运动对观众的视觉体验影响更大。为了更好的展示插帧方法对运动区域的性能，我们为每个三元组的第二幅图像（如图3测试集所示）提供一个边界框来描绘运动RoIs；
在这里插入图片描述

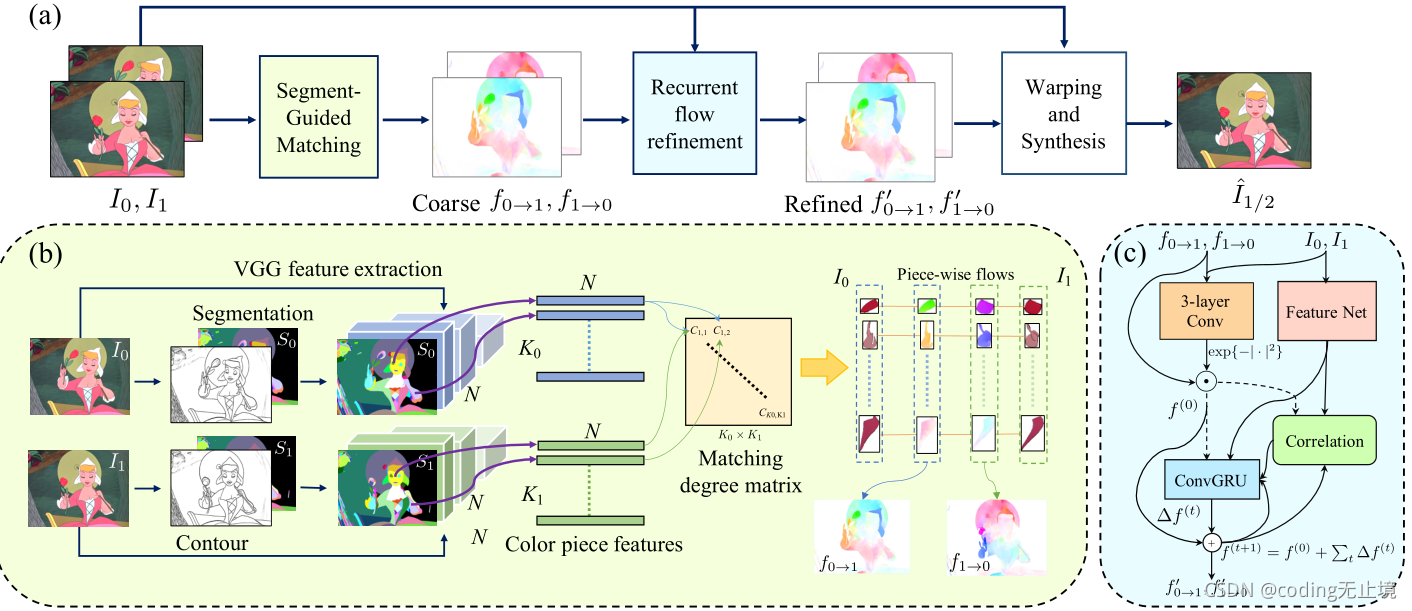

图4：（a）AnimeInterp的整体流程。将输入I₀和I₁送入SGM模块，生成粗流，即f_0→1和f_1→0。然后RFR模块对f_0→1和f_1→0进行细化。最后的插补结果是借用SoftSplat 的翘曲合成网络产生的。（b）SGM模块内部结构。（c）RFR模块工作流程。
运动标签：我们也提供描述三元组主要运动的标签。我们的运动标签主要分为两类，即：1）一般的运动类型，包括平移、旋转、缩放和变形；2）人物行为包括说话、走路、吃饭、运动、取物等。每个类别中标记的百分比如图3所示。

四、使用方法

我们的框架概述如图4所示。给定输入图像I₀和I₁，我们首先通过4.1节中提出的SGM模块估计I₀和I₁之间两个方向上的粗流f_0→1和f_1→0。然后，我们将粗流设为递归神经网络的初始化，并逐步细化，得到4.2节中的细流f′_0→1and f′_1→0，并在4.3节中合成最终输出I^’_1/2。

4.1分段引导匹配

对于经典2D动画，物体通常是用明确的线条勾勒出来的，每个封闭区域都用单一的颜色填充。一帧中运动物体的颜色在大位移的情况下在下一帧中保持稳定，这可以作为寻找合适的颜色块语义匹配的有力线索。在本文中，我们利用这个线索来处理平滑的分段运动，产生粗光流。这个过程如图4（b）所示，我们将在下面详细说明它。
色块分割：借鉴Zhang[35]等人的工作，我们采用拉普拉斯滤波器提取动画帧的轮廓。然后，用trappedball算法[35]填充轮廓，生成色块。这一步之后，我们得到一个分割地图S∈NH×W，其中每个色块的像素都用一个身份标号进行标记。在本节的其余部分，我们将输入I₀和I₁的分割分别记为S₀和S₁。S₀(i)表示I₀的第i个彩色块中的像素点，S₁(i)表示I₁的像素点。
特征收集：我们将输入I₀和I₁输入到预先训练的VGG-19模型中，提取relu1_2, relu2_2,relu3_4和relu4_4层的特征。然后，我们通过提出的超像素池将属于某一段的特征集合起来。通过下采样分割图汇集较小尺度的特征，并将其拼接在一起。池化后，每个色块由一个N维特征向量表示，整个图像映射到一个K*N特征矩阵中，其中K为色块的数量，矩阵的每一行表示对应色块的特征。特征矩阵I₀和I₁分别表示为F₀和F₁。
色块匹配：现在，我们使用F₀和F₁估计I₀和I₁颜色块之间的一致映射。具体来说，我们预测一个正向地图M_0→1和一个反向地图M_1→0。对于第一帧第i个颜色块，正向映射M_0→1（i）表示第二帧最大似然对应块，后向映射从I₁到I₀表示最大似然对决块。为了量化候选对(i∈S₀,j∈S₁)的可能性，我们使用F₀和F₁计算亲和性指标A为：在这里插入图片描述
其中F₀^~（i,n）=F₀(i,n)/∑_nF₀(i,n)为F0的归一化特征，F₁^~和F₀^~相似。这种亲和度测量了所有对的全局相似性。此外，为了避免潜在的异常值，我们还利用了两种约束惩罚，即距离惩罚和尺寸惩罚。首先，我们假设两个相应部分之间的位移不可能过大。距离惩罚定义为两个色块的质心与图像对角线长度的距离之比，公式如下：
在这里插入图片描述
其中P₀（i）和P₁(j)分别表示S₀（i）和S₀（j）的质心位置。注意这个惩罚只适用于位移大于图像对角线长度15%的匹配。其次，我们建议进行匹配色块的大小应该相似。尺寸惩罚被设计为：

式中| . |为集群像素数。
结合以上各项，得到匹配度矩阵C为：
在这里插入图片描述
其中，λ_dist和λ_size分别设置为0.2和0.05.对于每对(i∈S₀,j∈S1=₁)，C(i,j)表示可能性。因此，对于S₀中的第i个色块，S₁中最可能匹配的色块就是匹配度最大的色块，反之亦然。这种匹配的映射可以表示为如下所示：
在这里插入图片描述
流的产生：在SGM模块最后一步中，我们利用M_0→1和M_1→0预测密集的双向光流f_0→1和f_1→0。我们只描述计算f_0→1的过程，因为f_1→0可以通过反转映射顺序得到。对于匹配的每个色块（i，j），其中j=M_0→1（i），我们首先计算质心的位移作为位移基fic=P_1(j)-P_0(i)，然后通过变分优化计算局部变形fid:=(u,v)，
在这里插入图片描述
在这里，I₀ⁱ表示掩码I₀，其中不属于第i个颜色块的像素被设置为0。I₁^j与I₀ⁱ相似。第i块色素的光流为f_0→1ⁱ=f_dⁱ+f_cⁱ。由于颜色块是不相交的，整个图像的最终流是通过将所有逐片流简单的相加来进行计算的，如f_0→1=∑_i fⁱ_0→1；
为了进一步避免离群值，我们将第i块的流量掩码置为零，如果不满足一致性，即M_1→0（M_0→1（i)）不等于i。此操作防止后续的流细化操作步骤被低置信度匹配所误导。

4.2循环细流化网络

在这节中，我们通过深度循环流细化（RFR）网络将粗糙的光流f_0→1和f_1→0细化为更精细的视图f^’_0→1和f^’_1→0。引入RFR模块有两个主要动机。首先，由于在色块匹配步骤中采用了严格的互一致性约束，非鲁棒对被屏蔽掉，在某些位置留下空流值。RFR能够为这些位置生成有效的流。其次，SGM模块有利于大位移，但对动画视频中非线性和夸张运动的精确变形预测效果较差。在这里，RFR通过细化粗的、分段的流补充了前面的步骤。
受最先进的光流网络RAFT的启发，我们设计了如图4（c）所示的变压器式架构，以不断的细化分段流f_0→1。为了简洁而见，我们只说明计算f^’_0→1的过程。首先，为了进一步避免粗流f_0→1中的潜在错误，一个像素级的置信映射g通过一个三层CNN来掩盖不可靠的值，该CNN采用串联的|I₁(x+f_0→1(x))-I₀(x)|，I₀和f_0→1作为输入。然后，粗流f_0→1乘以exp{-g²}作为初始值f⁽⁰⁾_0→1，进行下一步细化。接下来，一系列留数{△f^(t)_0→1}通过卷积GUR学习:
在这里插入图片描述
其中corr(.,.)计算的是两个张量之间的相关性,F₀和F₁是CNN提取的帧特征,F^(t)_1→0是用光流f^(t)_0→1从F₁进行双线性采样.学习的留数会不断积累,以更新初始化.经过T迭代后的光流细化计算为:

得到的细流f^’_0→1是最后一次迭代的输出.

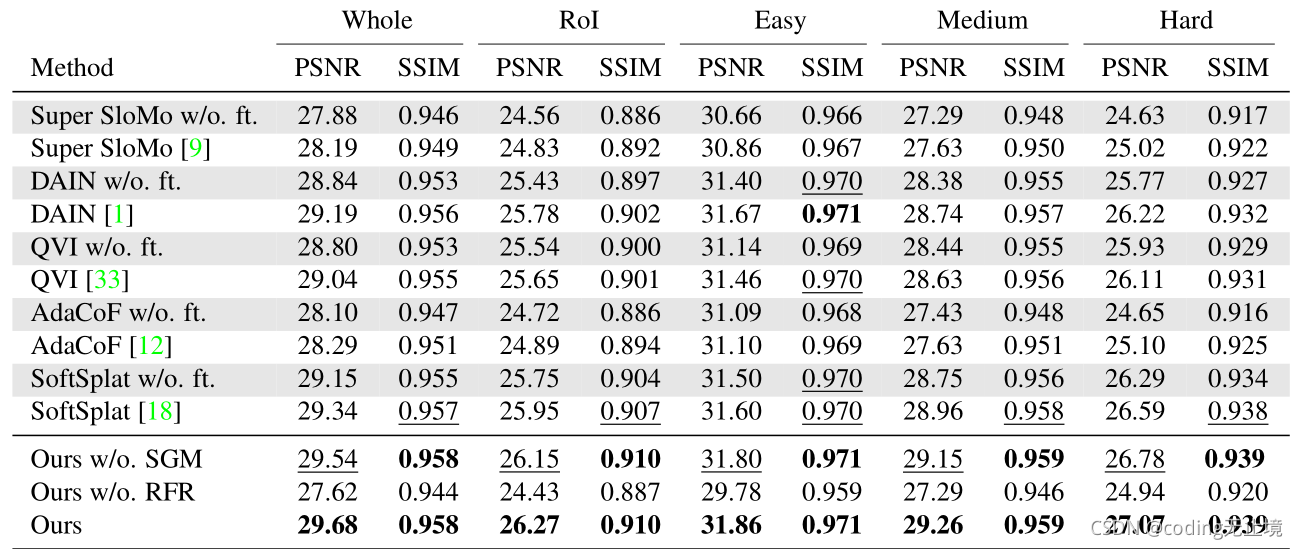

表1:ATD-12K测试集定量结果.最佳值和亚军值分别用粗体和下划线表示.
在这里插入图片描述

4.3帧整经和合成

使用f^’_0→1和f^’_1→0流产生中间帧,我们采取SoftSplat的飞溅和合成策略.简而言之,利用多尺度CNN从I₀和I₁中提取一组特征值,然后通过正向偏移到中心位置,将所有特征和输入帧进行散列.例如:I₀被分割成I_0→1/2公式如下:
在这里插入图片描述
最后,将所有扭曲的帧和特征输入到具有三个尺度级别的GridNet中,合成目标帧^I_1/2.

4.4学习体会

为了监督所有网络,我们采用预测值I_1/2与地面真实值I_1/2之间L₁和||^I_1/2-I_1/2||₁d 的距离作为训练损失。
我们训练这个网络分为两个阶段:训练阶段和微调阶段。在训练阶段中,我们首先对循环细流(RFR)网络进行预训练,然后确定权值,用以训练在[33]中提出的真实数据集上训练网络的其余部分,训练时间为200纪元.在此阶段,我们不使用SGM模块预测的粗流.学习率初始化为10^-4,并在第100和150纪元的时候降低0…1倍。在第二阶段,我们在ATD-12K的训练集上以10^-6的学习率对整个系统进行另外50个周期的优化.在微调期间,图像被重新缩放到960540,并随机剪裁到380380,批大小为16.同时,随机翻转图像,并反转三元组数据进行数据增强

五、实验

方法对比:AnimeInterp与五种最先进的方法进行比较,包括Super SloMo[9], DAIN [1], QVI [33], AdaCoF [12] and SoftSplat [18].我们使用DAIN、QVI和AdaCoF的原始实现，和Super SloMo的实现方法。由于SoftSplat没有发布模型，所以我们按照[18]中的描述来实现这个方法，并使用我们提出的模型相同的策略来实现它。
数据集：我们在ATD-12K的训练集中使用4.4节中描述的超参数对这些基线模型进行微调。在我们提出的ATD-12K测试集上分别评估微调前后的模型。
评价指标:我们在每个测试的三元组中使用两个远处的图像作为输入帧，并使用中间的图像作为地面真值。采用预测中间结果与地面真实值之间的PSNR和SSIM[31]作为评价指标。利用3.2节中的注释，我们不仅对整个图像（记为Whole）进行插帧，而且对感兴趣的图区域（记为Rol）进行插帧。同时，我们展现了三个等级（容易、中等和困难）。

5.1对比结果

定量评价:定量结果如表1所示。通过比较，我们提出的模型在所有评价方面都优于现有的方法。与最优比较方法SoftSplat相比，本方法在整体图像评价上的PSNR评分提高了0.34dB。对于一个三元组中显著运动的Rol的评价，我们的方法同样可以达到0.32dB的提升。优于动漫视频包含很多帧都有静态背景，所以对Rol的评价更能准确反映大动作的效果。
在这里插入图片描述

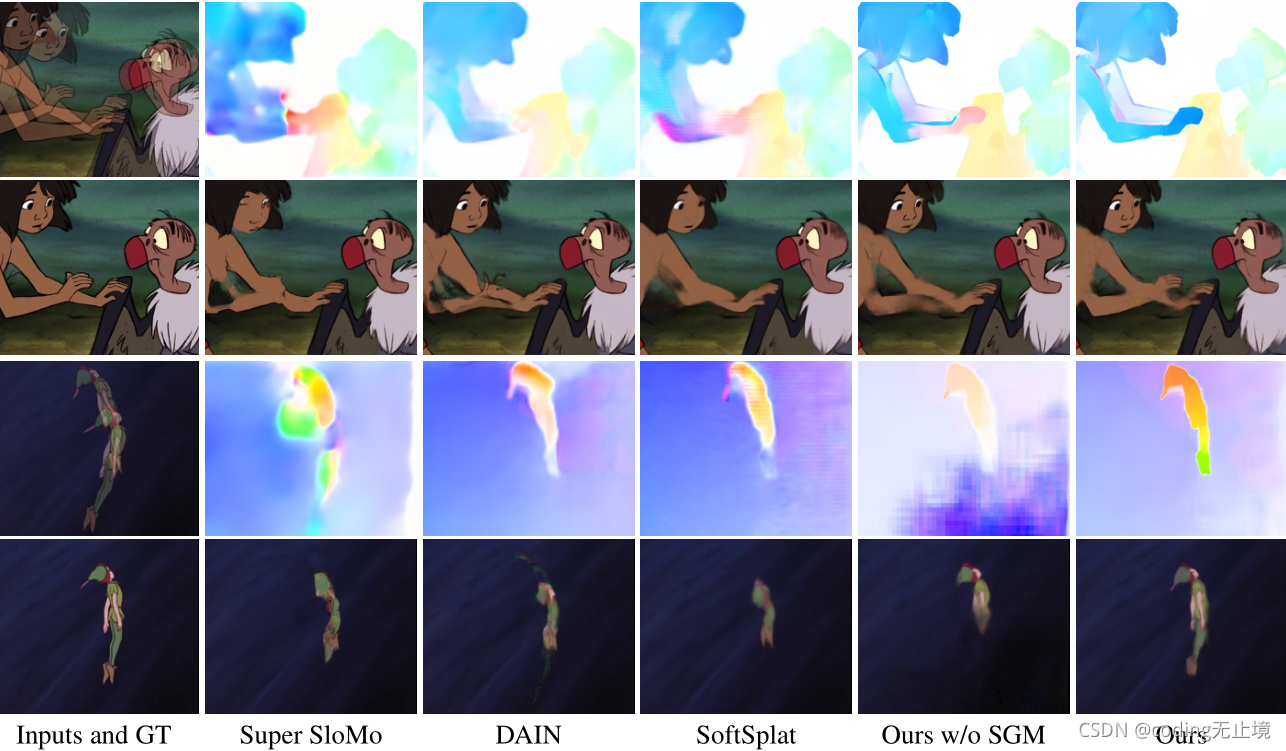

图5：ATD-12K测试集的定性结果。每个例子的第一行是重叠的输入帧和相应方法的预测光流，第二行是地面真值和插帧的结果。
定性评价:为了进一步证明我们提出方法的有效性，我们在图5中展示了两个可视化比较案例。在每个例子中，我们展示插帧结果和不同方法的预测光流。在第一个例子中，Mowgli正用一只手伸向一只秃鹫，而他的另外一只手已经放在了秃鹫的翅膀上面。在这种情况下，插帧是非常具有挑战性的，因为男孩手臂的位移是不连续的，而且非常大。此外，男孩双手的局部模式非常相似，导致了光流预测的局部最小值。因此，现有的所有方法都无法准确预测男孩手上的流量值。在这些插帧方法的结果中，移动的手要么消失，要么分裂成两个变形的手。相比之下，我们的方法可以估计更精确的光流，并在中间位置产生一个相对完整的手臂。在第二种情况下，Peter Pan在空中快速滑行，背景移动很大。类似于第一个例子，比较方法估计错误的流动值的字符，因此不能合成一个完整的身体在准确的位置，而我们的方法可以产生整个字符，几乎相同的地面场景，看起来是正确的。

5.2消融研究

定量评价:为了解释AnimeInterp中SGM和RFR模块的有效性，我们评估了提出方法的两个变量，其中SGM模块和RFR模块分别被删除（定义为“Ours w/o. SGM” and “Ours w/o. RFR”）。“w/o.SGM”的变体使用递归细化网络直接预测光流，而不需要全局上下文感知的分段流的引导初始化，然而“w/o.RFR”模型利用SGM预测的分段流对插帧结果进行扭曲和综合。为了进行公平的比较，我们在删除相应模块后重新调整这两个分支。如表1和图6（a）所示，“w/o.SGM”变体的PSNR属性对整体图像的评价降低了0.14dB，而“w/o.RFR”模块的评分极具下降到2.06dB，因为逐片流较粗，而且在相互不一致的色块上包含零值。结果表明提出的SGM模块和RFR模块在我们方法中起着关键作用。为了在不同困难水平上有一个更精确的视图，SGM模块可以在标记为困难的三元组上面提高0.3dB，从26.78dB到27.07dB，但是对于简单等级的评估仅仅提高了0.06dB，表明提出的SGM模块在大动作的视频中更有效提高。
在这里插入图片描述

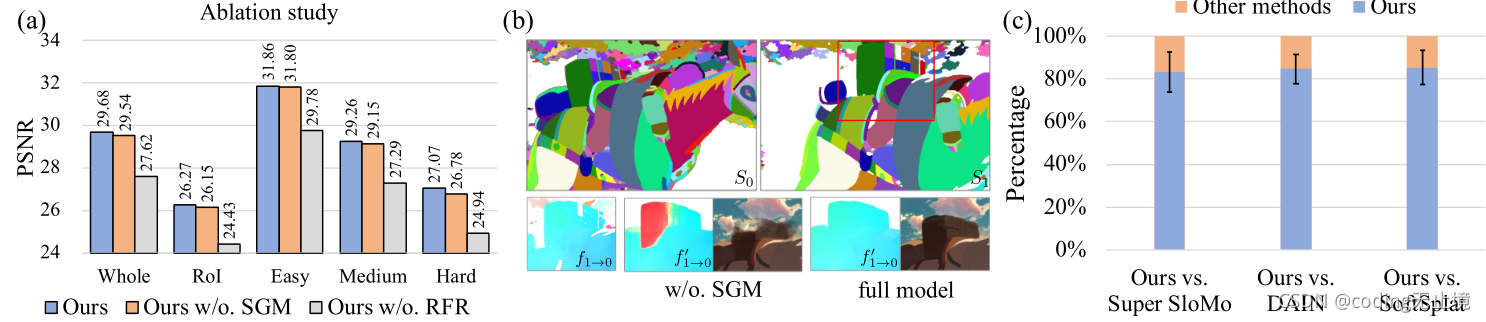

图6：（a）SGM模块的消融研究。展示了PSNR的定量结果。（b）SGM的有效性可视化。在第一行可视化图1中帧0和帧1的色彩分割，在S₀和S₁中匹配的色块用相同的随机颜色填充。在第二行，展示流量估计和最终插帧结果。（c）用户研究结果。我们的方法在很大程度上面优于其他方法。
定量评价:对于视觉结果的质量，如果去掉SGM模块，我们的方法预测流程就不正确，由于其陷入了局部最小值。例如，在图5的第一个样本中，第一张图片中男孩移动的右手与第二张图片中的左手进行了匹配，空间上更接近，但匹配错误。有趣的是，以分段流作为引导，我们的方法可以避免这种局部最小值，并利用全局上下文信息来估计正确的流量值。SGM影响的细节描述如图6（b）所示。在第一行，我们在图1展示了两个输入帧的色块分割。匹配的色块用相同的随机颜色填充，不符合一致性的色块用白色掩盖。从红色的箱子中可以看出，行李虽然被分割成几块，但是每一段都是正确匹配的。在图6（b）第二行中，我们直观地比较了有和没有SGM的光流和插帧结果。尽管分段的f_1→0是粗光流，可以很好的指导求精网络准确预测值f^’_1→0，形成一个完整的行李箱。总之，所提出的SGM模块通过全局上下文匹配显著改善了局部不连续运动的性能。

5.3进一步分析

难度等级和运动RoIs的影响：从表1可以看出，难度等级对表现有很大影响。当难度增加一级时，各种方法的PSNR分数下降超过2dB。对于不是解决动画中“缺少纹理”和“非线性运动和极大运动”挑战的方法来说，下降更明显。例如：DAIN在“简单”等级获得了第三高分（31.67dB），与我们提出的方法（31.67dB）相差比不到0.2dB，但是在“中等”(28.74dB vs. 29.26dB)和“困难”(26.22dB vs. 27.07dB)水平上的表现相比下降更多。同时，各种方法对RoIs的性能远低于对整体图像的性能。由于RoI区域是动漫视频的重要组成部分，对视觉体验有很大的影响，因此鼓励恢复对RoI的未来研究。
用户研究：为了进一步评价我们方法的视觉性能，我们对Super SloMo、DAIN、SoftSplat和我们提出f方法的插帧结果进行了用户研究。我们分别对十个人进行主观实验。在每次测试中，我们随机选择150对，每对都包含我们方法的插帧结果和其中一种比较方法对应的帧，并要求投票选出最好的一种。我们将插帧框架和输入框架同时提供，使他们能在决策时间上面一致。图6展示了我们的方法与比较方法的平均票数百分比。对于每一种比较方法，超过83%的平均投票认为我们的方法在视觉质量上更好。实验结果表明，我们的方法在定量评价和视觉质量方面都取得了较好的效果。

六、总结

本文介绍了动漫视频插帧任务，是动画生成的重要一步。为了对动画视频插帧进行基准测试，构建了一个名为ATD-12K的大型动画三元组数据集，该数据集包含12000个带有丰富注释的三元组。我们还提出了一种有效的动画视频插帧框架AnimeInterp，该框架采用色块分割作为匹配指导，计算不同帧之间的逐片光流，并利用循环模块进一步细化光流的质量。综合实验证明了所提模块的有效性，以及AnimeInterp的泛化能力。
