教程介绍
这个系列教程是对UE4里开发攀爬相关功能的总结和教学，前面几篇文章实现的功能和UE4 Climb System - Tutorial这个系列教程讲的基本完全相同。因为视频里作者已经对每一步如何实现的都进行了演示，所以我文章里的内容不会对每一个细节进行讲解，只会对关键功能实现思路或者作者没有讲明白的地方进行讲解。
系列文章目录：
工程地址：【github】UE4_ClimbSystem。
它目前包含以下功能（后续还会增加新的功能）：
- 在空中时自动抓取墙壁边缘并悬挂
- 悬挂时可以爬上墙壁（Space键）
- 悬挂时可以左右移动（A/D键）
- 悬挂时在墙壁边缘可以飞跃到相邻的墙壁（在有墙壁的情况下，A/D键+Space键）
- 悬挂时在墙壁边缘时可以左右拐弯（A/D键）
- 悬挂时可以回头看并取消（W/S键）
- 回头看状态时可以退出悬挂状态或者反向跳跃（Space键反向跳，S键退出悬挂）
本工程和视频教程作者工程不同的地方：
-
重构了蓝图，简化了大量节点。包括但不限于：
- 简化了大量的Branch判断节点。
- 将播放Montage的逻辑全部放到CharacterBP里面。替换原先的CharatcerBP->AnimBP的PlayMontage->AnimBP的Anim_Notify->CharacterBP的复杂流程。
-
悬挂时的左右移动功能改为用动画曲线来实现，表现更加自然。原先的做法是只要按下方向键就会移动，缺点在于如果快速的按下抬起方向键，角色动画没有播放完整但是却会快速移动。
Before：
After：
-
更多更详细的注释。 对于每段代码的功能、为什么这么写、蓝图使用技巧都进行了注释。
学习资料：
- 【无讲解】UE4 Climb System - Tutorial - Part 1 - Grab & Climb-Up
- 【无讲解】UE4 Climb System - Tutorial - Part 2 - Side Movement
- 【无讲解】UE4 Climb System - Tutorial - Part 3 - Side Jumps & Corner Detection
- 【无讲解】UE4 Climb System - Tutorial - Part 4 - Jump Up & Turn back
- 【带讲解】UE4 Ledge Climbing Tutorial Part1
- 【带讲解】UE4 Ledge Climbing Tutorial Part2
开发过程中的笔记和总结
物理

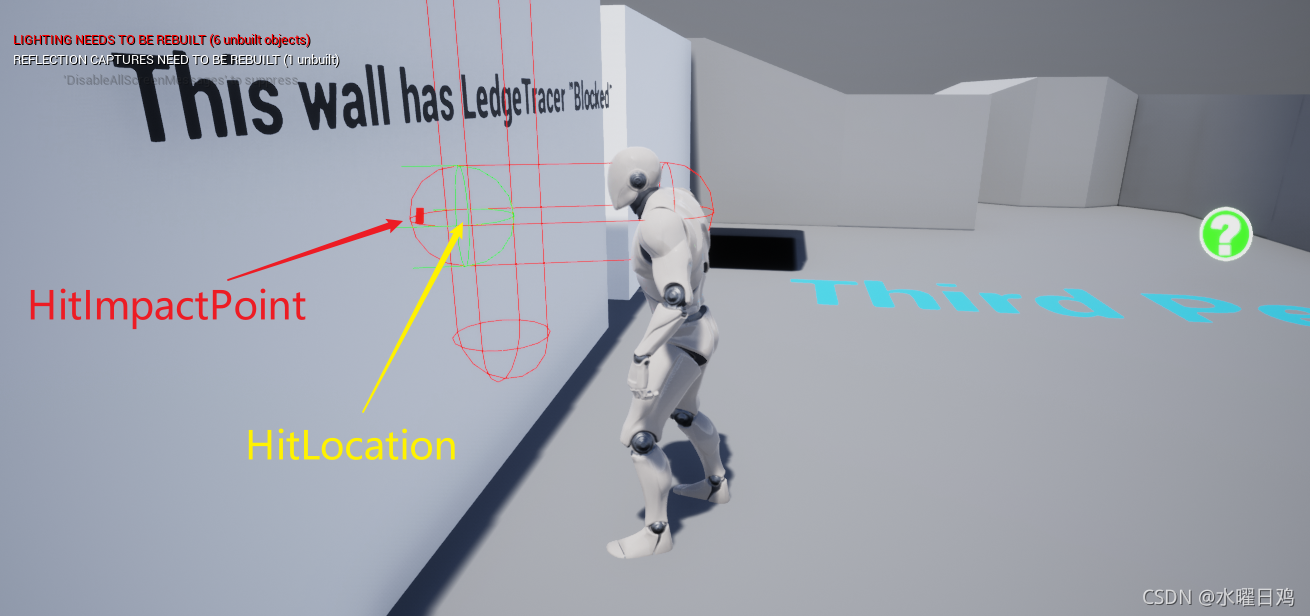

- 碰撞检测结果的HitLocation和HitImpactPoint区别：
HitImpactPoint指的是两个碰撞体交叉的点，HitLocation是发生碰撞时当前碰撞体的位置。如图的球形连续检测的例子，HitLocation比HitImpactPoint在水平方向上差了一个球形半径的大小。在视频教程里的例子使用的是HitLocation，所以在计算一些位置的时候都要多加上半径。在我这个工程里统一使用的都是HitImpactPoint。
蓝图
-
如何简化多重Branch的蓝图逻辑？
在视频教程里，作者使用了大量的Branch判断。比如当变量A为true时调用方法1，为false时检查变量B，变量B为true时调用方法2，以此类推，最后嵌套的Branch非常多，蓝图看起来很乱，而且很容易漏掉一个情况或者重复了相同的节点，当再增加新的状态时就要考虑多种可能性很麻烦。下面以跳跃键的逻辑为例，说明一下我是如何优化大量Branch的情况的。
Before：
After：
- 首先把跳跃的逻辑包装成方法
- 用Sequence罗列多种可能
- 满足情况A时走对应逻辑，然后return，这样就不会走下面所有逻辑
- 将来如果添加新的状态，只需要Sequence再加一个输出引脚就可以了
-
方法Function vs 宏Marcos vs 自定义事件CustomEvent

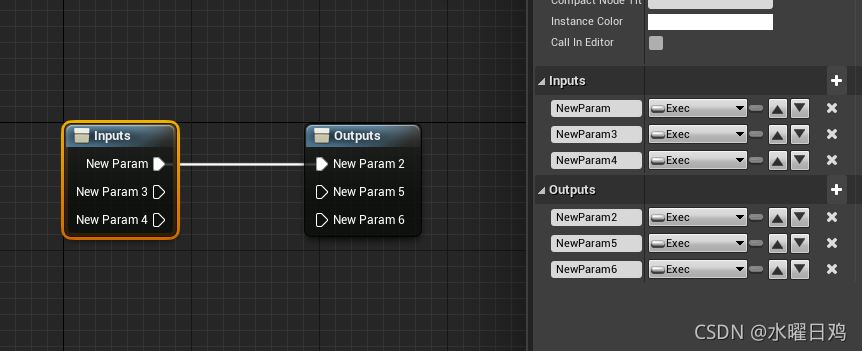

- 宏的输入输出引脚添加方法：将变量类型改为Exec
- 宏的输入输出引脚添加方法：将变量类型改为Exec
| Function | Marcos | CustomEvent | |
|---|---|---|---|
| 局部变量 | 支持 | 不支持 | 不支持 |
| 返回值 | 支持 | 支持 | 不支持 |
| 外部调用 | 支持 | 不支持 | 支持 |
| 多输入输出引脚 | 不支持 | 支持 | 不支持 |
| LatentAction（Delay型节点） | 不支持 | 支持 | 支持 |
动画
-

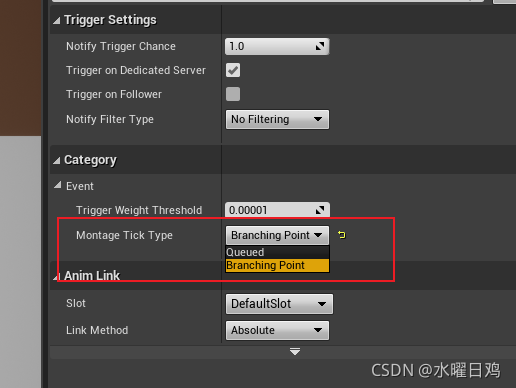

动画事件的触发类型Queued vs Branching Points
- Branching Points更加精确，开销更高。
- 当对动画事件的触发时机要求很精确时使用Branching Points。比如第几帧开枪，第几帧产生攻击判定。要求不精确时使用Queued（实际触发时会差1到几帧），比如走路产生走路烟。
-
Montage vs StateMachine
参考：When to use State Machine or Anim Montage？- StateMachine的优点：
- 复杂的动画混合
- 复杂的动画状态切换
- Montage的优点：
- 复杂的动画组合
- 使用方便，不需要添加动画事件就可以接受回调
- 如果有需求是只能用StateMachine或者只能用Montage才能实现，比如复杂的混合动画（StateMachine），一次播两个动画序列（Montage），或者不定次数的Loop动画，比如这个工程里的保持悬挂状态（StateMachine）。这个时候没有犹豫的必要。

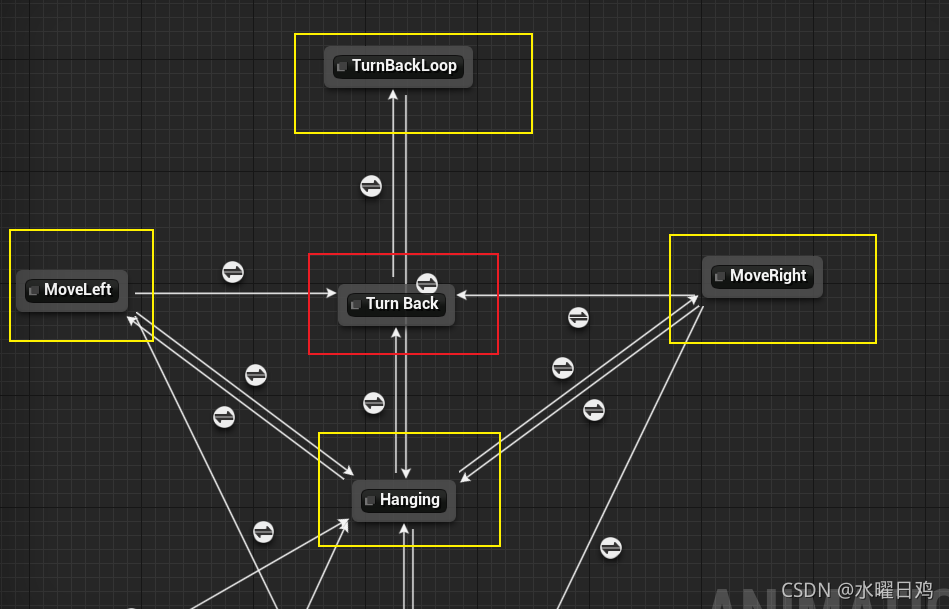

- 如果两种方案都能实现需求，如何选择？看这个动画和其他动画的耦合性，耦合性小就用Montage实现。还是以这个工程为例，比如说TurnBack状态（悬挂时回头看），MoveLeft和MoveRight以及Hanging都可能进入TurnBack状态，同时TurnBack状态可以退出Hanging以及重新进入TurnBack，它和其他动画的耦合性很强，必须做成StateMachine。
再比如这个工程里的飞跃状态，飞跃状态只能由Hanging状态下才会触发，同时飞跃完成后必定进入Hanging，用Montage就比较合适。
- StateMachine的优点：
-

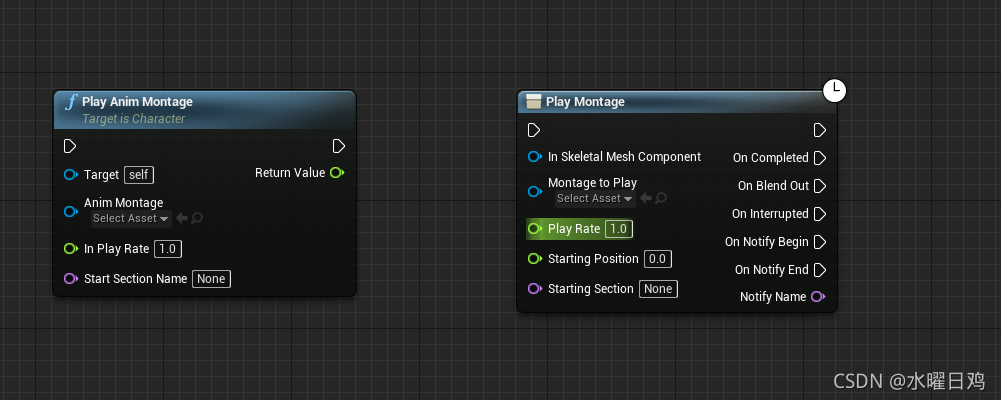

Play Montage(CharacterBP) vs Play Anim Montage(CharacterBP) vs Montage Play(AnimBP)
这三个函数都能播放Montage，区别在于：- 前面两个是角色蓝图里的节点。Play Montage是LatentAction不能在方法里使用，同时有多个输出节点作为回调，还可以设置播放起始位置（StartingPosition填入百分比），比Play Anim Montage好用。
- Montage Play是动画蓝图的节点，当这个Montage和动画蓝图其他逻辑变量有关联时才适合在动画蓝图里播放Montage。
- 一般情况下，建议在角色蓝图里使用Play Montage。
- 前面两个是角色蓝图里的节点。Play Montage是LatentAction不能在方法里使用，同时有多个输出节点作为回调，还可以设置播放起始位置（StartingPosition填入百分比），比Play Anim Montage好用。
-

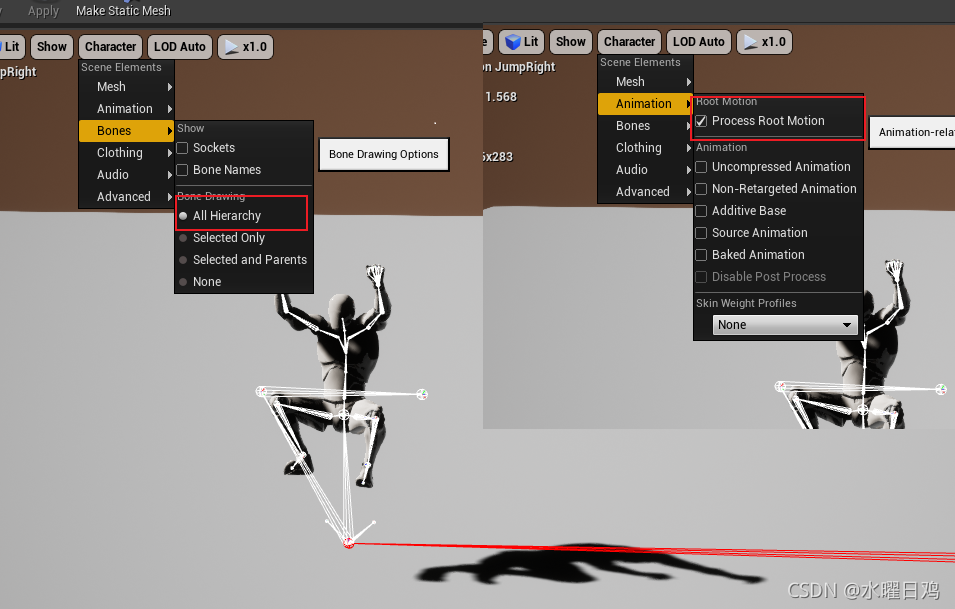

如何查看RootMotion？
勾选这两个选项，观察红色指示线。
-

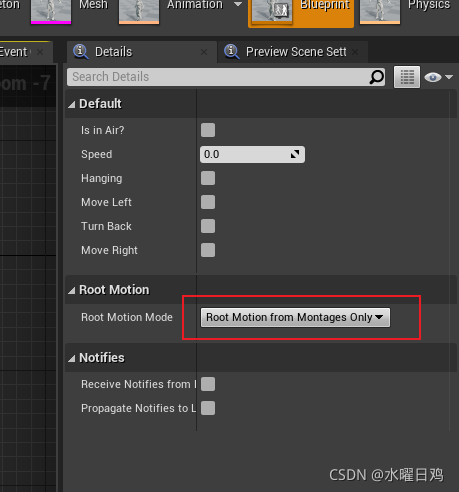

AnimSequence启用了RootMotion没有起作用？
找到动画蓝图，修改RootMotionMode。默认RootMotion只会对Montage生效。
