[游戏开发]UI Element的简单介绍和基本使用

Unity - Manual: UXML elements reference (unity3d.com)

UIElement介绍

UIElement（现更名为UI ToolKit但是程序集名称还是UIElement）是Unity新推出的一种UI解决方案，目标是一站式解决Editor+Runtime的UI设计需求，使用C# + HTML的形式进行开发，其中HTML用以定义UI样式和内容，C#引用HTML定义内容+绑定数据，并且与GamePlay进行交互。

我们来看看他的底层是怎么样的：

?UIElement使用了名为UIElements Renderer（UIR）的渲染后台，为UIElement渲染量身定制，尽可能提高性能。
使用Retained Mode GUI (RMGUI)以及按需更新的模式，当UI元素没有发生变化的时候几乎0消耗。
渲染时分配一个大的VB/IB缓冲区，使用特制的Uber Shader，减少渲染状态切换，一个DrawCall即可完成整个UIElements的绘制（即使UI元素发生变化，也会将发生变化的UI元素的VB/IB放入一开始分配的那个大的VB/IB缓冲区）。
性能优化，把更多的工作下放到GPU去做，减少CPU开销，例如UI元素的属性会被存储在GPU内存上，GPU加速Clip，DynamicTransform（GPU加速UI元素的平移，缩放，旋转操作），GPU加速UI视口操作（缩放，平移，更改分辨率）。

UIElement基础知识

UXML是UI元素的布局文件，比如一个按钮其中包含背景图片和文字，可通过 VisualTreeAsset.CloneTree(VisualElement);形式实例化出来
USS是UI元素的样式文件，比如一个按钮其中包含背景图片和文字具体的内容和样式，可通过 VisualElement.styleSheets.Add(StyleSheet);的形式将其样式应用到VisualElement上，也可以通过 VisualElement.AddToClassList(XXX) 来将其中某一个样式应用给VisualElement
USS中的三个特殊字符：.，#，space（注意这是一个空格）和 > ，也就是 CSS中的选择器，但在USS中有些许不同，其中 . 用于引用和描述UXML中已有的Class样式，而 # 则是在USS中新声明的一个Class，可以直接通过 new VisualElement{ name = "XXX" };的形式实例化一个VisualElement，空格和CSS中的后代选择器作用一致，最后> 表示取得类的某个子元素。三者可以灵活搭配使用。

RMGUI和IMGUI对比

上面提到UIElement使用RMGUI的模式，并且基于其做了按需更新的模式达到性能优化的效果，但目前Unity编辑器拓展主流仍然是Immediate Mode GUI (IMGUI)的形式，他不保存任何状态写起来非常爽快，但是问题就是需要每帧无差别的收集所有VB/IB然后进行绘制操作，相比RMGUI按需更新的模式就比较消耗性能。

创建一个简单的窗口程序

首先在Assets下创建一个名为Editor的文件夹，和编辑器有关的监本都要创建在这个文件夹下。然后在Editor文件夹下右键——Create——UIElement Editor Window，然后就会出现C#，UXML，USS三个文件。

using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;

public class TestEditorWindow : EditorWindow
{
    [MenuItem("Window/UIElements/TestEditorWindow")]
    public static void ShowExample()
    {
        TestEditorWindow wnd = GetWindow<TestEditorWindow>();
        wnd.titleContent = new GUIContent("TestEditorWindow");
    }

    public void OnEnable()
    {
        //创建根节点
        VisualElement root = rootVisualElement;

        //读取UXML
        var visualTree = AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/Editor/TestEditorWindow.uxml");

        //读取USS
        var styleSheet = AssetDatabase.LoadAssetAtPath<StyleSheet>("Assets/Editor/TestEditorWindow.uss");

        //创建新的子节点
        VisualElement labelFromUXML = visualTree.CloneTree();

        //为UXML添加USS样式
        labelFromUXML.styleSheets.Add(styleSheet);

        //将子节点添加到根节点
        root.Add(labelFromUXML);
    }
}

UXML

<?xml version="1.0" encoding="utf-8"?>
<engine:UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:engine="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../../UIElementsSchema/UIElements.xsd"
>
    <engine:Label text="Hello World! From UXML" />
</engine:UXML>

主要关注Label text这一行，指定了当前标签的文本内容。?

CSS

Label {
    font-size: 20px;
    -unity-font-style: bold;
    color: rgb(68, 138, 255);
}

css则指定了当前标签的具体样式。

UXML元素介绍

VisualElement

这是所有视觉元素的基类
在UnityEngine.UIElements命名空间下
允许的子元素：任意数量的VisualElement

在上一章中我们就创建了VisualElement类型根节点，之后将子节点挂在该根节点上

BindadbleElement

继承自VisualElement
在UnityEngine.UIElements命名空间下
允许的子元素：任意数量的VisualElement
可以绑定到一个SerializedProperty上，属性的值和显示的值是同步的

常用元素

1.均在UnityEngine.UIElements命名空间下
2.无符号表示允许子元素数量是任意数量的VisualElement
3.X字符表示不允许有子元素
4.不作特殊说明，均包含所有VisualElement属性

Box

根据其内容绘制一个框

TextElement （X）

显示文本的元素

Label （X）

文本标签

继承自TextElement

Image （X）

显示图像

IMGUIContainer （X）

绘制IMGUI内容的元素

focus-index 默认值是 0
focusable 默认值是 true

用法示例：

     <VisualElement class="container">
        <IMGUIContainer>
        </IMGUIContainer>
     </VisualElement>


    viewElement.Q<IMGUIContainer>().onGUIHandler += OnDrawCustomGUI;

    private void OnDrawCustomGUI()
    {
        EditorGUILayout.BeginHorizontal();

        EditorGUILayout.LabelField("TestIMGUI");
        if (GUILayout.Button("Button"))
        {
            Debug.LogError("TestIMGUI");
        }

        EditorGUILayout.EndHorizontal();
    }

Foldout

通过一个toggle控制展开或收起

继承属性 BindableElement

简单案例1

USS

.h
{
	height: 150px;
	background-image: resource("Assets/Editor/Sample1/unity.png");
}
.pic
{
	width :50px;
	height:50px;
	background-image: resource("Assets/Editor/Sample1/unity.png");
}

resource里面指定的是当前需要显示图片所在的位置

UXML

<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

    <Box class ="h">
    	<Image class="pic"/>
    	<Foldout>
    		<Label text="Label"/>
    		<TextElement text ="TextElement"/>
        </Foldout>
    </Box>

</UXML>

C#侧的代码与之前一样，加载出对应的UXML和USS并应用。

结果

模板

1.Template （X）

通过对另一个UXML模板的引用，使用其Instance元素来实例化

name：此元素的字符串标识符
path：要加载的UXML文件的路径

2.Instance （X）

一个模板的实例

template：对Template实例化，命名为name

3.TemplateContainer （X）

模板容器

继承属性 BindableElement
template：此模板的字符串标识符

简单案例2

?模板UXML定义为portrait.uxml

<?xml version="1.0" encoding="utf-8"?>
<engine:UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:engine="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../../UIElementsSchema/UIElements.xsd"
>
    <engine:VisualElement class="portrait">
    	<engine:Label name="nameLabel" text="Name"/>
    	<engine:Label name="levelLabel" text="42"/>
    </engine:VisualElement>
</engine:UXML>

在另一个UXML使用时

<?xml version="1.0" encoding="utf-8"?>
<engine:UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:engine="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../../../UIElementsSchema/UIElements.xsd"
>

<!--加载一个模板 需要路径(path) 和字符串标识符(name)-->
<Template path="Assets/Editor/Sample2/portrait.uxml" name="Portrait"/>
<engine:VisualElement name="players">
	<!--实例化该模板 并命名-->
	<engine:Instance template="Portrait" name="player1"/>
	<engine:Instance template="Portrait" name="player2"/>
	<engine:Instance template="Portrait" name="player3"/>
</engine:VisualElement>

</engine:UXML>

C#侧的代码去掉了之前加载USS部分的代码。

结果

?此功能可以用在一些较为常用的通用功能绘制等部分，避免大量冗余代码，后续的使用只需要实例化模板部分即可。

BaseField< T >（X）

所有字段的抽象基类

继承属性 BindableElement
focus-index 默认值是 0
focusable 默认值是 true
label：与字段关联的文本

BaseFieldTraits<ValueType, UxmlType>（X）

继承自 BaseField< ValueType >
value：字段的初值，类型为 ValueType

Button（X）

标准按钮

继承自TextElement

RepeatButton（X）

按下时反复执行操作的按钮

继承自TextElement
delay：执行操作之前的初始延迟（以毫秒为单位）; 默认值是0
interval：每个动作重复之间的间隔（以毫秒为单位）; 默认值是0

Toggle（X）

开关（复选框）

继承自 BaseFieldTraits<bool, UxmlBoolAttributeDescription>
text ：开关右侧的标签

Scroller（X）

滚动条

继承自VisualElement
low-value：滚动条的最小值
high-value：滚动条的最大值
direction：Horizontal或Vertical; 默认是Vertical
value：滚动条的位置

Slider （X）

滑动条

继承自BaseFieldTraits<float, UxmlFloatAttributeDescription>
low-value：滚动条的最小值
high-value：滚动条的最大值
direction：Horizontal或Vertical; 默认是Horizontal
page-size：滑块的页面大小

SliderInt （X）

Int类型的滑动条

继承自BaseFieldTraits<float, UxmlIntAttributeDescription>
low-value：滚动条的最小值
high-value：滚动条的最大值
direction：Horizontal或Vertical; 默认是Horizontal
page-size：滑块的页面大小

MinMaxSlider （X）

允许用户指定最小值和最大值的滑块

继承自BaseField
low-limit：滚动条的最小值
high-limit：滚动条的最大值
min-value：滑块光标的最小值
max-value：滑块光标的最大值

EnumField （X）

一个只能获取底层字符串值的字段Enum

继承自BaseField< Enum >
type：必需，表示底层的C＃类型的字符串 Enum
value：表示字段值的字符串

MaskField （X）

多选菜单

在UnityEditor.UIElements命名空间下
继承自BaseField< int >
choices：逗号分隔的列表，最多包含32个选项，以显示在弹出菜单中
value：一个整数，表示字段的值为32位掩码

LayerField （X）

图层单选菜单

在UnityEditor.UIElements命名空间下
继承自BaseField< int >
value：表示选定图层编号

LayerMaskField （X）

图层多选菜单

在UnityEditor.UIElements命名空间下
继承自MaskField

TagField （X）

标签单选菜单

在UnityEditor.UIElements命名空间下
继承自BaseField< string >
value：表示Tag值的字符串

ProgressBar （X）

进度条

在UnityEditor.UIElements命名空间下
继承自BindableElement
low-value：表示进度条最低值的浮点数（默认值为0）
high-value：表示进度条最高值的浮点数（默认值为100）
title：表示进度条标题的字符串

简单案例3

USS

.btn
{
	width :100px;
	height:30px;
}
.scr
{
	height:200px;
}
.sliH
{
	width:100px;
}
.sliV
{
	height:100px;
}
.efi
{
	width:100px;
	height:15px;
}

UXML

<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

  <Button class="btn" text ="Button"/>
  <RepeatButton class="btn" text ="RepeatButton" delay ="1000" interval="1000"/>
  <Toggle text="toggle"/>
  <Scroller class="scr" low-value="0" high-value="400" direction="Vertical" value="0"/>
  <Slider class="sliH" low-value="0" high-value="200" direction="Horizontal" page-size="1"/>
  <SliderInt class="sliV" low-value="0" high-value="200" direction="Vertical" page-size="1"/>
  <MinMaxSlider class="sliH" low-value="0" high-value="200" min-value="0" max-value="200"/>

  <!--<editor:EnumField class="efi" type="EnumTest" value="0"/>-->
  <editor:MaskField class="efi" choices="one,two,three,four" value="0"/>
  <editor:LayerField class="efi"/>
  <editor:LayerMaskField class="efi"/>
  <editor:TagField class="efi"/>
  <editor:ProgressBar class="efi" low-value="0" high-value="100" title="ProgressBar"/>

</UXML>

结果

文本输入

1.TextInputBaseField< TValueType > （X）

所有文本字段的抽象基类

继承自 BaseFieldTraits<string, UxmlStringAttributeDescription>
text：字段的文本值
max-length：字段可包含的最大字符数。默认值-1设置文本长度没有限制。
password：一个布尔值，指示是否应显示字段内容（false，默认值）或使用maskCharacter字符显示。
mask-character：字符使用时显示的字段内容password是true。默认是角色*。
readonly：boolean指示该字段是只读的（默认值：false）

2.TextField（X）

可编辑的文本
-继承自TextInputBaseField< string >

multiline：一个布尔值，指示文本字段是在多行（true）还是在一行上显示其文本，忽略文本中的任何换行符（false默认值）

3.IntegerField（X）

整数（32位）值的文本

在UnityEditor.UIElements命名空间下
继承自BaseFieldTraits<int, UxmlIntAttributeDescription>

4.LongField （X）

长整数（64位）值的文本

在UnityEditor.UIElements命名空间下
继承自BaseFieldTraits<long, UxmlLongAttributeDescription>

5.FloatField（X）

单精度浮点值的文本

在UnityEditor.UIElements命名空间下
继承自BaseFieldTraits<float, UxmlFloatAttributeDescription>

6.DoubleField（X）

双精度浮点值的文本

在UnityEditor.UIElements命名空间下
继承自BaseFieldTraits<double, UxmlDoubleAttributeDescription>

7.Vector2Field（X）

两个文本框，接受按?float?进行编辑的Vector2类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Vector2 >
x：X坐标的值
y：Y坐标的值

8.Vector2IntField（X）

两个文本框，接受按?int?进行编辑的Vector2类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Vector2Int >
x：X坐标的值
y：Y坐标的值

9.Vector3Field（X）

三个文本框，接受按?float?进行编辑的Vector3类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Vector3 >
x：X坐标的值
y：Y坐标的值
z：Z坐标的值

10.Vector3IntField（X）

三个文本框，接受按?Int?进行编辑的Vector3类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Vector3Int >
x：X坐标的值
y：Y坐标的值
z：Z坐标的值

11.Vector4Field（X）

四个文本框，接受按?float?进行编辑的Vector4类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Vector4 >
x：X坐标的值
y：Y坐标的值
z：Z坐标的值
w：W坐标的值

12.RectField（X）

四个文本框，接受按?float?进行编辑的Rect类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Rect >
x：左上角X坐标的值
y：左上角Y坐标的值
w：矩形的宽度
h：矩形的高度

13.RectIIntField（X）

四个文本框，接受按?Int?进行编辑的Rect类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< RectInt >
x：左上角X坐标的值
y：左上角Y坐标的值
w：矩形的宽度
h：矩形的高度

14.BoundsField（X）

六个文本框，接受按?float?进行编辑的Bounds类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< Bounds >
cx：中心X坐标的值
cy：中心Y坐标的值
cz：中心Z坐标的值
ex：X的长度
ey：Y的长度
ez：Z的长度

15.BoundsIntField（X）

六个文本框，接受按?Int?进行编辑的Bounds类型文本

在UnityEditor.UIElements命名空间下
继承自 BaseField< BoundsInt >
cx：中心X坐标的值
cy：中心Y坐标的值
cz：中心Z坐标的值
ex：X的长度
ey：Y的长度
ez：Z的长度

简单案例4

.fraSmall
{
	width:150px;
	height:20px;
}
.fraBig
{
	width:300px;
	height:50px;
}


<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

    <TextField class="fraSmall" text="TextField"/>
    <editor:IntegerField class="fraSmall"/>
    <editor:LongField class="fraSmall"/>
    <editor:FloatField class="fraSmall"/>
    <editor:DoubleField class="fraSmall"/>
    <editor:Vector2Field class="fraSmall"/>
    <editor:Vector2IntField class="fraSmall"/>
    <editor:Vector3Field class="fraSmall"/>
    <editor:Vector3IntField class="fraSmall"/>
    <editor:Vector4Field class="fraSmall"/>
    <editor:RectField class="fraBig"/>
    <editor:RectIntField class="fraBig"/>
    <editor:BoundsField class="fraBig"/>
    <editor:BoundsIntField class="fraBig"/>
</UXML>

PropertyField（X）

用于编辑值的标签和字段

在UnityEditor.UIElements命名空间下
binding-path：此元素绑定的属性的路径
label：该字段的标签

PropertyControl< int/long/float/double/string > （X）

用于编辑字符串类型值的标签和字段

在UnityEditor.UIElements命名空间下
继承自BaseField< int/long/float/double/string >
value-type：表示值类型的字符串
value：该字段的值

简单案例5

.container {
   background-color: rgb(80, 80, 80);
   flex-direction: column;
}
Label {
   background-color: rgb(80, 80, 80);
}
TextField:hover {
   background-color: rgb(255, 255, 0);
}
FloatField {
   background-color: rgb(0, 0, 255);
}


<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

      <VisualElement name="row" class="container">

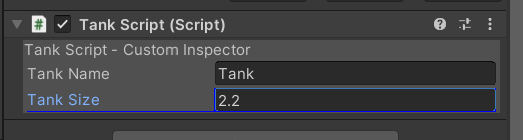

        <Label text="Tank Script - Custom Inspector" />
        <editor:PropertyField binding-path="tankName" name="tank-name-field" />
        <editor:PropertyField binding-path="tankSize" name="tank-size-field" />
      </VisualElement>
</UXML>

C#及对应Editor下的脚本：

[ExecuteInEditMode]
public class TankScript : MonoBehaviour
{
    public string tankName = "Tank";
    public float tankSize = 1;

    private void Update()
    {
        gameObject.name = tankName;
        gameObject.transform.localScale = new Vector3(tankSize, tankSize, tankSize);
    }
}


[CustomEditor(typeof(TankScript))]
public class TankEditor : Editor
{
    public override VisualElement CreateInspectorGUI()
    {
        var visualTree = Resources.Load("tank_inspector_uxml") as VisualTreeAsset;
        var uxmlVE = visualTree.CloneTree();
        uxmlVE.styleSheets.Add(AssetDatabase.LoadAssetAtPath<StyleSheet>("Assets/Resources/tank_inspector_styles.uss"));
        return uxmlVE;
    }
}

ColorField（X）

颜色选择器

在UnityEditor.UIElements命名空间下
继承自BaseFieldTraits<Color, UxmlColorAttributeDescription>
show-eye-dropper：一个布尔值，指示是否显示（true默认值）滴管器（false）。
show-alpha：一个布尔值，指示是否显示alpha控件（true，默认值）或不显示（false）
hdr：一个布尔值，指示是使用高动态范围颜色选择器（true）还是正常颜色选择器（false默认值）

CurveField （X）

曲线编辑器

在UnityEditor.UIElements命名空间下
继承自BaseField< AnimationCurve >

GradientField（X）

渐变编辑器

在UnityEditor.UIElements命名空间下
继承自BaseField< Gradient >

ObjectField（X）

对象选择器

在UnityEditor.UIElements命名空间下
继承自BaseField< Object >
allow-scene-objects：一个布尔值，指示场景对象是否可以选择（true，默认）或不选择（false）

InspectorElement

在Inspector中显示属性的元素

在UnityEditor.UIElements命名空间下
继承自 BindableElement

简单案例6

<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

     <editor:ColorField />
     <editor:CurveField />
     <editor:GradientField />
     <editor:ObjectField />
</UXML>

工具栏相关

Toolbar

用于保存工具栏的容器

在UnityEditor.UIElements命名空间下

ToolbarButton（X）

工具栏按钮

在UnityEditor.UIElements命名空间下
继承自 Button

ToolbarToggle（X）

工具栏开关

在UnityEditor.UIElements命名空间下
继承自 Toggle

ToolbarMenu（X）

工具栏的下拉菜单

在UnityEditor.UIElements命名空间下
继承自 TextElement

ToolbarSearchField（X）

工具栏的搜索字段

在UnityEditor.UIElements命名空间下

ToolbarPopupSearchField（X）

带有搜索选项弹出菜单的搜索字段

在UnityEditor.UIElements命名空间下
继承自 ToolbarSearchField

ToolbarSpacer（X）

在工具栏按钮之间插入固定数量的空白的元素

在UnityEditor.UIElements命名空间下

简单案例7

<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

       <editor:Toolbar>
         <editor:ToolbarButton text="Button"/>
         <editor:ToolbarToggle text="Toggle"/>
         <editor:ToolbarMenu text="Menu"/>
         <editor:ToolbarSearchField text="SearchField"/>
         <editor:ToolbarPopupSearchField text="popupSearchField"/>
       </editor:Toolbar>

</UXML>

ListView（X）

显示元素列表

item-height：列表中每个Item的高度值

ScrollView

可滚动视图，带有水平和垂直滚动条

mode：滚动视图的模式，默认为 ScrollViewMode.Vertical
show-horizontal-scroller：一个布尔值，指示是否显示水平滚动条; 默认false
show-vertical-scroller：一个布尔值，指示是否显示垂直滚动条; 默认false
horizontal-page-size：水平滚动条的大小
vertical-page-size：垂直滚动条的大小

TreeView（X）

用于在树层次结构中显示元素的视图

item-height：列表中每个Item的高度值

PopupWindow

UIElements窗口，显示在其他内容之上

.fra
{
	width:200px;
	height:100px;
}
.fras
{
	width:160px;
	height:80px;
}




<?xml version="1.0" encoding="utf-8"?>
<UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../UIElementsSchema/UIElements.xsd"
    xsi:schemaLocation="UnityEngine.UIElements ../UIElementsSchema/UnityEngine.UIElements.xsd">

         <PopupWindow class="fra" text="wowowo">
           <ScrollView class="fras">
             <Label text="啊"/>
             <Label text="啊"/>
             <Label text="啊"/>
             <Label text="啊"/>
             <Label text="啊"/>
             <Label text="啊"/>
           </ScrollView>
         </PopupWindow>

</UXML>
