[游戏开发]Unity 图片画线Shader

上周分享了一个水墨风格的Shader，这周分享一个图片画点连线的Shader，话不多说，先看效果
我做的是一个百度人脸识别划线功能，图中所有蓝色的点都是通过百度人脸识别获取到的，要做的也只是把Vector4的数组传给Shader去处理

 	public Material material;
    public List<Vector4> vector4s;
    public BaiduTest baidu;

    // Update is called once per frame
    void Update()
    {


        if (Input.GetKeyDown(KeyCode.Z))
        {

            vector4s = baidu.allPoint;
            //material是图片所用材质球
            material.SetVectorArray("_Vectors", vector4s);
            material.SetInt("_VectorCount", vector4s.Count);

        }
    }

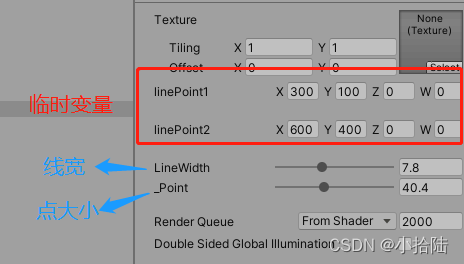

操作界面的基本属性

具体的Shader逻辑代码如下

Shader "Unlit/NewUnlitShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}

        _Distortion ("_Distortion", Range(0.0, 1.0)) = 0.3
        _ScreenResolution ("_ScreenResolution", Vector) = (0.,0.,0.,0.)

        _LP1("linePoint1",vector) = (300,100,0,0)
        _LP2("linePoint2",vector) = (600,400,0,0)
        _LineWidth("LineWidth",range(0,20)) = 10.0
        _Point("LineWidth",range(0,100)) = 50.0

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100


		Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            uniform sampler2D _MainTex;

            struct appdata
            {
                float4 vertex : POSITION;
            };
           struct appdata_t
           {
                float4 vertex   : POSITION;
                float4 color    : COLOR;
                float2 texcoord : TEXCOORD0;
           };
           struct v2f
           {
                float2 texcoord : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float4 color    : COLOR;
           };

           float4 _LP1;
           float4 _LP2;
           float _LineWidth;
           float _Point;
           half4 _MainTex_ST;

           v2f vert(appdata_t IN)
           {
                v2f OUT;
                OUT.vertex = UnityObjectToClipPos(IN.vertex);
                OUT.texcoord = IN.texcoord;
                OUT.color = IN.color;
                return OUT;
           }

           int _VectorCount = 0;
           float4 _Vectors[1000];

           fixed4 frag (v2f i) : SV_Target
           {
				//画点操作
				for (int j=0;j<_VectorCount;j++)
                {
                    if( pow((i.vertex.x- _Vectors[j].x ),2) + pow((i.vertex.y- _Vectors[j].y ),2) <_Point)
                    {
                        return fixed4(0,0,1,1);
                    }
                }
                int color=0;
				//划线操作
                for (int k=0;k<_VectorCount-1;k++)
                {
                    _LP1 = _Vectors[k];
                    _LP2 = _Vectors[k+1];
					//划线分段处理
					if(_Vectors[k].x==0&&_Vectors[k].y==0&&_Vectors[k].z==0&&_Vectors[k].w==0)
					{
						continue;
					}
					if(_Vectors[k+1].x==0&&_Vectors[k+1].y==0&&_Vectors[k+1].z==0&&_Vectors[k+1].w==0)
					{
						continue;
					}

                    //计算点到直线的距离
                    float d = abs((_LP2.y-_LP1.y)*i.vertex.x + (_LP1.x - _LP2.x)*i.vertex.y +_LP2.x*_LP1.y -_LP2.y*_LP1.x )/sqrt(pow(_LP2.y-_LP1.y,2) + pow(_LP1.x-_LP2.x,2));
                    //小于或者等于线宽的一半时，属于直线范围
                    if(d<=_LineWidth/2)
                    {
                        float width = _LineWidth/2;
                        float xp=0;
                        if(_LP1.x < _LP2.x)
                        {
                            xp = clamp( i.vertex.x,_LP1.x-width , _LP2.x+width);
                        }
                        else
                        {
                            xp = clamp( i.vertex.x,_LP2.x- width, _LP1.x+width);
                        }
                        float yp=0;
                        if(_LP1.y < _LP2.y)
                        {
                            yp = clamp( i.vertex.y,_LP1.y- width, _LP2.y+width);
                        }
                        else
                        {
                            yp = clamp( i.vertex.y,_LP2.y- width , _LP1.y+width);
                        }
                        if(xp==i.vertex.x)
                        {
                            if(yp==i.vertex.y)
                            {
                                color=1;
                                break;
                            }
                        }
                    }
                    //默认颜色
                    color=0;
                    continue;
                }
				if(color>0)
                {
                    return fixed4(1,0,0,1);
                }
                else
                {
                    fixed4 col= tex2D(_MainTex,i.texcoord);
                    return col;
                }
             }
             ENDCG
         }

    }
}

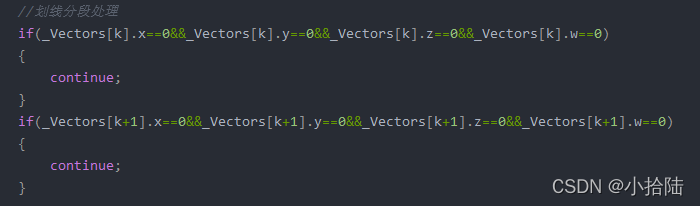

Shader代码我大体写了注释，主要也就是关于点集合的操作，唯一需要注意的是，因为我传的是一个点的集合，所以线必然是重头连到尾的，所以每条线段的点集合我都加了一个Vector4.Zero，所以下面的操作是为了跳过连线（PS：因为fixed4类型是不能直接拿出做比较的，所以只能把每个数字依次拿出来做比较）

就这么多，用的自取，或者私信我要代码。码字不易，用的上给点个赞，多谢
