[游戏开发]图形_LearnOpenGL学习笔记

0. 写在前面

本文仅为个人学习时记录的笔记。
其中大部分图形学知识仅是基础内容，后续对这部分内容有更深入的研究后会持续更新。

1. API基础

1.VAO：Vertex Array Object

顶点数组对象

unsigned int VAO;
glGenVertexArrays(1, &VAO);

封装绘制每个物体都需要调用的顶点设置流程：
a. 绑定VBO，设置顶点数据
b. 设置顶点属性指针，指定数据解析方式
c. 绑定EBO：当目标是GL_ELEMENT_ARRAY_BUFFER时，VOA会储存glBindBuffer的调用，绑定、解绑EBO

2.VBO：Vertext Buffer Object

顶点缓冲对象
负责批量将顶点从CPU发送到GPU。
把vertices数据绑定到GL_ARRAY_BUFFER类型的VBO上

unsigned int VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

3.着色器

layout (location = 0) in vec3 aPos，设置输入变量的位置值
glEnableVertexAttribArray(0)用于指定该位置值，将读出来的数据段赋值给指定的变量
in/out：in定义输入参数，out定义输出参数
编译着色器
需要运行时动态编译Shader代码，OpenGL才能使用

	// 创建着色器，用ID索引
	unsigned int vertexShader;
	vertexShader = glCreateShader(GL_VERTEX_SHADER);
	// 把Shader源码附加到着色器，vertexShaderSource TO vertexShader
	glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
	// 编译
	glCompileShader(vertexShader);

链接

// 创建着色器的程序对象
unsigned int shaderProgram;
shaderProgram = glCreateProgram();
// 链接，负责把每个着色器的输出链接到下一个的输入
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);
// 激活着色器对象
glUseProgram(shaderProgram)
// 链接结束后删除着色器
glDeleteShader(xxx)

顶点着色器：手动指定顶点属性
负责告诉OpenGL怎么解析顶点数据。在解析前需要先把顶点数据初始化到缓冲

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

4.绘制

指定绘制的图形类型，顶点数组起始索引，和绘制的顶点个数
glDrawArrays(GL_TRIANGLES, 0, 3);
索引缓冲对象 Element Buffer Object，EBO
定义顶点下标，避免顶点数据重复
// 绑定流程同 VBO，=》 GL_ELEMENT_ARRAY_BUFFER

	unsigned int EBO;
	glGenBuffers(1, &EBO);
	glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
	glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
	// 绘制函数，从当前绑定的EBO中取顶点数据
	glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

5.Uniform

定义一个全局的变量

6.纹理API

生成纹理

	// 使用ID引用纹理对象
	unsigned int texture;
	glGenTextures(1, &texture);
	// 绑定到GL_TEXTURE_2D
	glBindTexture(GL_TEXTURE_2D, texture);
	// 为当前绑定的纹理对象设置环绕、过滤方式
	glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
	glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
	glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
	 glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
	// 真正的加载图片资源
	glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
	// 自动生成Mipmap
	glGenerateMipmap(GL_TEXTURE_2D);
	// 释放数据
	stbi_image_free(data);

应用纹理

glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(6 * sizeof(float))); glEnableVertexAttribArray(2);
// vertext shader
layout (location = 2) in vec2 aTexCoord;
Sampler纹理采样器：用于将纹理数据传递给fragmentShader
texture(ourTexture, TexCoord)：接收纹理资源和顶点坐标，采样纹理颜色
纹理单元 GL_TEXTURE0~15
- Vertex Shader使用
  OpenGL有16个纹理单元可以赋值
  使用一个纹理单元前需要先激活，激活后的绑定则把纹理资源和纹理单元绑定在一起
  glActiveTexture(GL_TEXTURE0);
  glBindTexture(GL_TEXTURE_2D, texture1);
- Fragment Shader使用
  当fragment shader使用纹理时，需要定义：
  uniform sampler2D texture1;
  然后把纹理单元编号指定给该变量
  glUniform1i(glGetUniformLocation(ourShader.ID, “texture1”), 0);

7.构建相机

view = glm::lookAt(glm::vec3(0.0f, 0.0f, 3.0f), glm::vec3(0.0f, 0.0f, 0.0f), glm::vec3(0.0f, 1.0f, 0.0f));
参数：相机位置、目标位置和世界坐标下的up向量
在这里插入图片描述

相机方向Direction：CameraPos - TargetPos
右轴方向Right：Dirction和世界Up叉乘
上轴方向（局部Up：Direciton和Right叉乘

2. 纹理

2.1 立方体贴图 CubeMap

1.生成纹理，并绑定到GL_TEXTURE_CUBE_MAP

unsigned int textureID;
glGenTextures(1, &textureID);
glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);

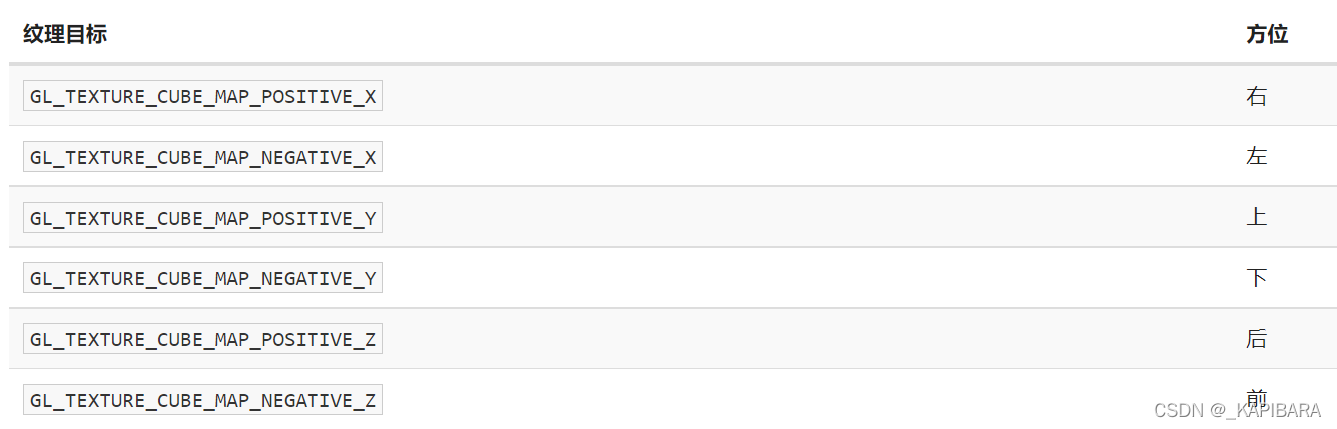

为6个面加载纹理
在这里插入图片描述

OpenGL定义的6个面的纹理目标，因为枚举（线性的Int递增），可以从GL_TEXTURE_CUBE_MAP_POSITIVE_X开始遍历

data = stbi_load(…)
glTexImage2D(
        GL_TEXTURE_CUBE_MAP_POSITIVE_X + i,
        0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data
    );

2.天空盒

因为天空盒需要被绘制在所有物体的后面，所以需要第一个渲染天空盒，并且禁用深度写入
在玩家移动时天空盒需要保持不动，所以将渲染天空盒的观察矩阵转为33矩阵（移除位移），再转回44矩阵
glm::mat4 view = glm::mat4(glm::mat3(camera.GetViewMatrix()));
优化：
每一个像素先跑一遍片元着色器渲染天空盒，但是其中大部分的像素又需要再渲染物体，导致性能浪费
所以优化为最后渲染天空盒，在顶点着色器中将天空盒的Z值设置为1.0，在顶点着色器后执行透视除法时，w/z还是1.0
即在NDC坐标下，天空盒的深度等于最大深度值1.0

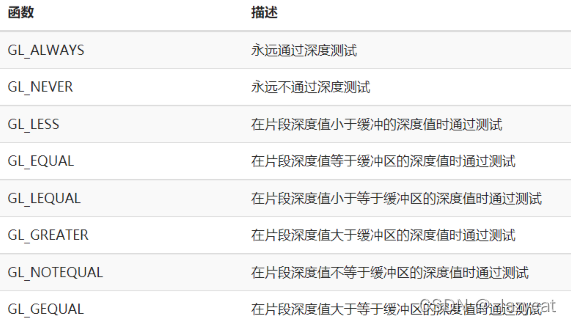

将深度测试函数改为GL_LEQUAL，小于或等于都可以通过测试
这样在最后渲染天空盒时，就可以实现只渲染没有物体的像素了

2.2 使用CubeMap实现环境映射

计算相机在看向物体后的反射或折射的向量，在片段着色器中，用这个向量到CubeMap中采样

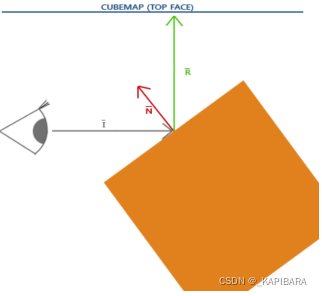

1.反射
在这里插入图片描述

	// 反射
	vec3 I = normalize(Position - cameraPos);
	vec3 R = reflect(I, normalize(Normal));
	FragColor = vec4(texture(skybox, R).rgb, 1.0);
	// 顶点着色器需提供世界坐标Position和法线坐标Normal
	Normal = mat3(transpose(inverse(model))) * aNormal;
	Position = vec3(model * vec4(aPos, 1.0));

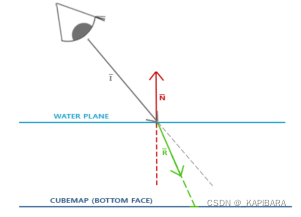

2.折射
在这里插入图片描述

	//折射
	float ratio = 1.00 / 1.52;
	vec3 I = normalize(Position - cameraPos);
	vec3 R = refract(I, normalize(Normal), ratio);
	FragColor = vec4(texture(skybox, R).rgb, 1.0);

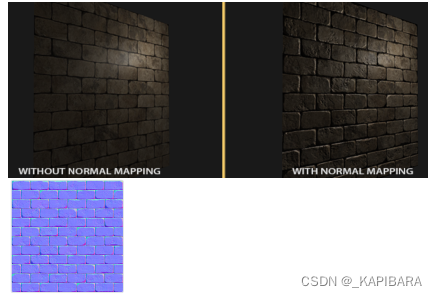

2.3 法线贴图

在这里插入图片描述

因面法线一致导致光照计算没有细节
使用法线贴图，可以为每一个片元传递法线，提升光照细节

存储法线贴图
用纹理的rgb通道存储法线向量的xyz值
因为归一化的法线向量坐标范围在[-1, 1]，纹理uv坐标是[0,1]，需要转换
vec3 rgb_normal = normal * 0.5 + 0.5; // 从 [-1,1] 转换至 [0,1]
由于大部分法线都是指向z轴（0,0,1），转换后为(0.5, 0.5, 1)，呈蓝色

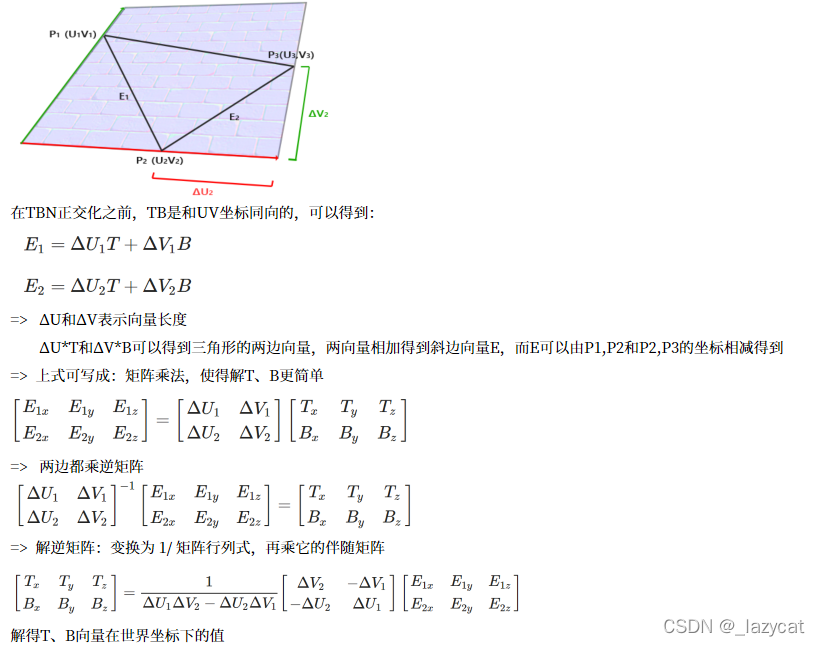

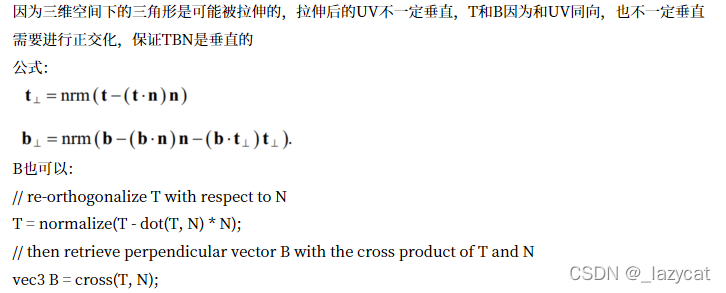

切线空间：
因为实际的法线贴图的应用场景，面法线并不会指向z轴，所以纹理的法线向量不能是世界空间的，否则无法使用
将法线向量定义在切线空间，在切线空间，法线永远指向正z（可以理解为局部向量

3. Model

3.1Mesh

1.Struct Vertex和Struct Texture：两个结构体，分别存储Mesh的顶点和贴图信息

结构体特性：内存布局连续
vertex.Position = glm::vec3(0.2f, 0.4f, 0.6f);
vertex.Normal = glm::vec3(0.0f, 1.0f, 0.0f);
vertex.TexCoords = glm::vec2(1.0f, 0.0f);
// = [0.2f, 0.4f, 0.6f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f];
可以直接传入Vertex结构体
glBufferData(GL_ARRAY_BUFFER, vertices.size() * sizeof(Vertex), &vertices[0], GL_STATIC_DRAW);

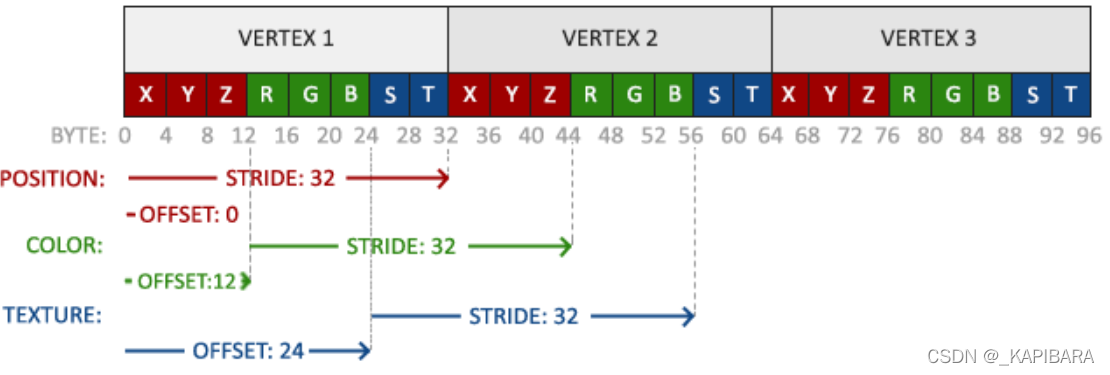

结构体特性：
offsetof(s, m)：s结构体、m变量名，返回变量距结构体头部的字节偏移量
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)offsetof(Vertex, Normal));

2.SetVAO、VBO、EBO

3.SetTexture

把贴图存到GL_TEXTURE0X并绑定到GL_TEXTURE_2D

4.DrawMesh

glDrawElements

3.2 Model

1.Mesh Vector

2.LoadModel
Assimp::Importer（库） import
Import.ReadFile：第三方库加载模型文件，支持指定后处理
aiProcess_Triangulate：加载时把图元都变换为三角形
aiProcess_FlipUVs：加载时翻转y轴的纹理坐标
aiProcess_GenNormals：如果模型数据不包含法向量，会为每个顶点创建法线
aiProcess_SplitLargeMeshes：将比较大的网格分割成更小的子网格
aiProcess_OptimizeMeshes：将多个小网格拼接为一个大的网格
返回一个aiScene对象，按第三方库的格式存储模型数据

3. ProcessNode
由LoadModel递归调用
处理子节点的所有网格
aiMesh *mesh = scene->mMeshes[node->mMeshes[i]];
meshes.push_back(processMesh(mesh, scene));

4. ProcessMesh
由ProcessNode调用
处理单个Mesh的数据
从aiMesh获取顶点数据，网格索引和材质数据，用于构建自有的Mesh对象

5. LoadMaterialTexture
由ProcessMesh调用
调用stb_image.TextureFromFile加载纹理数据，
缓存当前已加载的纹理路径，如果纹理已加载则跳过，直接用

4. 光照

4.1 基础光照

1. Phong和Blinn Phong模型

2. 法线和法线矩阵
当模型矩阵应用不等比缩放时，会导致原来的法线不再垂直平面
法线矩阵用于修复这个问题：模型矩阵左上角3×3的逆矩阵的转置矩阵
3×3：法线是单位向量，不需要应用位移数据
在这里插入图片描述

3. 封装材质

	struct Material {
		vec3 ambient;
		sampler2D diffuse;
		sampler2D specular;
		float shininess;
		};

① sampler2D diffuse：漫反射贴图，物体的漫反射颜色从该贴图采样
② sampler2D specular：镜面反射贴图，物体的镜面反射颜色从该贴图采样
在这里插入图片描述
specular黑->白，颜色越亮
通过Uniform传递贴图数据
用顶点属性的行为传递纹理坐标用于顶点着色器采样

	struct Light {
		vec3 position;
		vec3 ambient;
		vec3 diffuse;
		vec3 specular;
};

Light：设置不同的光照强度

4. 投光物

平行光：固定的光照方向LightDir
点光源：LightDir = LightPos - FragPos =》需要计算衰减

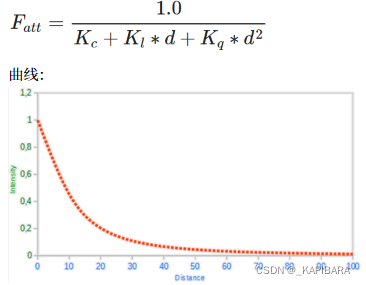

衰减公式：近距离非常亮，随着距离变远迅速变暗，更远时再平缓
Kc、Kl、Kq：1.0，0.09，0.032

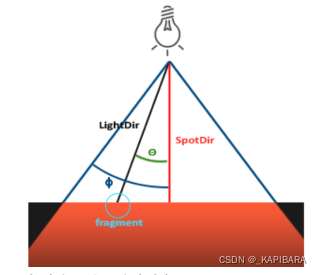

聚光灯
只有在聚光方向的特定半径内的物体才会被照亮，其它的物体都会保持黑暗 =》路灯、手电

?：切光角，表示聚光半径
SpotDir：聚光指向的方向
LightDir：从Fragment指向光源，当LightDir和SpotDir的夹角小于?时，Fragment才会被照亮
根据Cos余弦值比较角度：LightDir和SpotDir的点积结果是余弦值，如果反余弦算夹角，在Shader中消耗大

软化边缘：
定义内圆锥和外圆锥，并且定义内圆锥半径和外圆锥半径
LightDir在内圆锥内，强度为1
在内圆锥到外圆锥之间，强度为0~1的插值
超过外圆锥强度为0

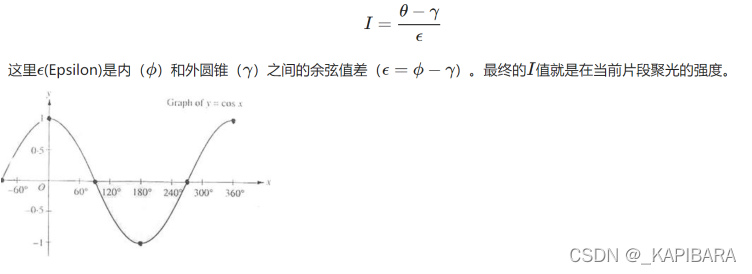

公式：cos角度越小值越大，so用θ-γ

4.2 HDR

高动态范围色彩，对比LDR：Lower Dynamic Range
显示器色彩被限制为只能显示0.0~1.0，光照方程没有这个限制
如果不做处理，颜色会被截断到1.0，导致颜色都接近白色，缺少细节
HDR可以暂时保留光照方程计算后超过1.0的部分，之后通过色调映射，将所有色彩通过某种算法映射回【0,1】

OpenGL应用
[ 浮点帧缓冲 ]
如果使用GL_RGB定义颜色缓冲，OpenGL会自动约束到【0,1】
使用GL_RGB16F、GL_RGBA16F、GL_RGB32F、GL_RGBA32F等浮点类型时可以超过 0,1

	// 创建纹理
	glBindTexture(GL_TEXTURE_2D, colorBuffer);
	glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB16F, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGB, GL_FLOAT, NULL);
	//  渲染帧缓冲
	glBindFramebuffer(GL_FRAMEBUFFER, hdrFBO);
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
	// [...] 渲染(光照的)场景
	glBindFramebuffer(GL_FRAMEBUFFER, 0);
	// 使用一个不同的着色器将HDR颜色缓冲渲染至2D铺屏四边形上
	hdrShader.Use();
	glActiveTexture(GL_TEXTURE0);
	glBindTexture(GL_TEXTURE_2D, hdrColorBufferTexture);
	RenderQuad();

色调映射（shader）

平均映射

	const float gamma = 2.2;
	vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb;
	// Reinhard色调映射
	vec3 mapped = hdrColor / (hdrColor + vec3(1.0));
	// Gamma校正
	mapped = pow(mapped, vec3(1.0 / gamma));
	color = vec4(mapped, 1.0);

简单的曝光映射

	 const float gamma = 2.2;
	 vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb;
	 // 曝光色调映射
	 vec3 mapped = vec3(1.0) - exp(-hdrColor * exposure);
	 // Gamma校正
	 mapped = pow(mapped, vec3(1.0 / gamma));
	 color = vec4(mapped, 1.0);

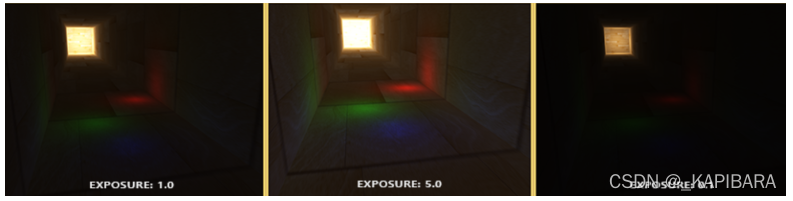

不同的曝光数值，有不同的效果，如高爆光更亮，适合夜晚场景，低曝光更暗，适合白天场景
在这里插入图片描述

4.3 Bloom：基于HDR

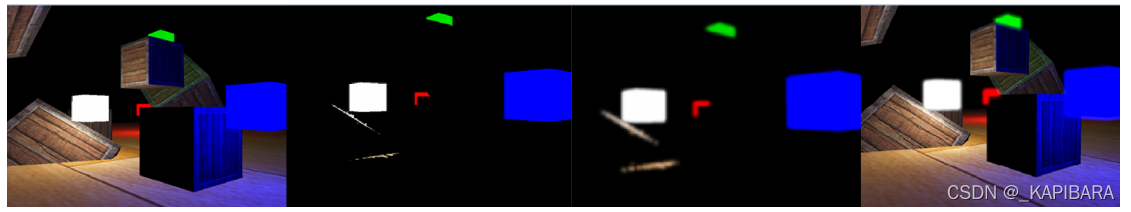

思路：

先按HDR渲染一遍场景
在场景的HDR颜色缓冲中提取出明亮区域的部分
把带亮度的图片模糊
把结果再加回HDR场景图片

提亮
渲染HDR图和亮度图需要渲染场景两次
用MRT（Multiple Render Target）多渲染目标，支持一次渲染输出多个颜色缓冲
- Location
  layout (location = 0) out vec4 FragColor;
  layout (location = 1) out vec4 BrightColor;
  片元着色器定义多个location方便控制输出到不同的颜色缓冲
- 一个帧缓冲对象，附加两个颜色缓冲，并用GL_COLOR_ATTACHMENT0、GL_COLOR_ATTACHMENT1区分开
- 显示告知glDrawBuffers需要渲染多个颜色缓冲
  GLuint attachments[2] = { GL_COLOR_ATTACHMENT0, GL_COLOR_ATTACHMENT1 };
  glDrawBuffers(2, attachments);
- 着色器内部，location修饰的变量，会自动写入对应的颜色缓冲
```
	// 正常的HDR颜色缓冲
	FragColor = vec4(lighting, 1.0f);
	// 转为灰度来计算片元的亮度
	float brightness = dot(FragColor.rgb, vec3(0.2126, 0.7152, 0.0722));
	if(brightness > 1.0)
	     BrightColor = vec4(FragColor.rgb, 1.0);
```
  基于HDR处理泛光的好处是，泛光的程度更容易控制，否则会出现光晕效果过重的情况（因为色彩被截断为1

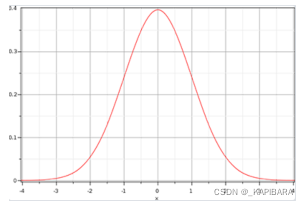

高斯模糊

高斯的特性：不需要采样整个二维四方形区域，只需要将二维高斯拆分成两个一维方程，在水平和垂直上各自采样，得出的结果是一样的。复杂度由N*N下降到N+N
用两个帧缓冲来回倒，A渲染水平模糊，再倒到B渲染垂直模糊。再来回AB，即可进行多次高斯模糊。

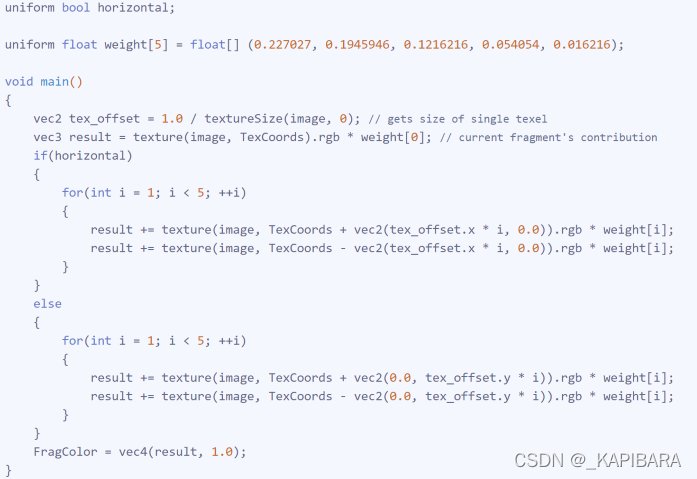

模糊的片元着色器代码：

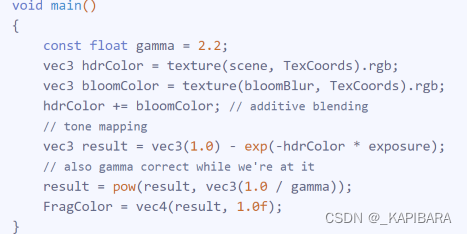

叠加纹理
在色调映射前叠加

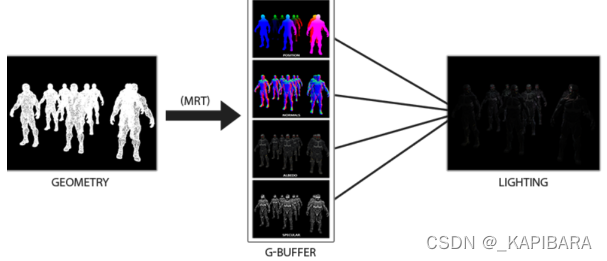

4.4 Deferred Shading：延迟渲染

定义
- 区别于正向渲染：渲染复杂度和光源相关
- 延迟渲染：先渲染场景，把场景数据存储在G-Buffer，然后统一渲染一次光源：渲染复杂度和光源无关
  缺点：更大的内存开销（存储G-Buffer），无法进行MSAA和混合
  混合：因为第一遍刷场景几何存储G-Buffer数据时只会存储深度最前的片段数据

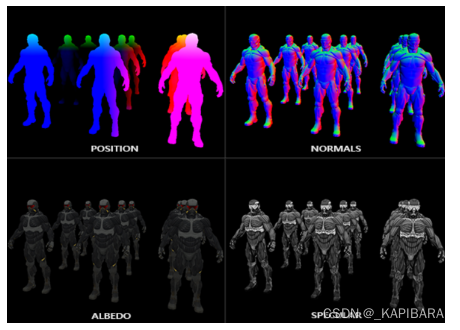

- G-Buffer：（所有场景数据的集合），通过MTR一次渲染多个缓冲
  1) 存储所有片段位置向量
  2) 存储所有片段发现向量
  3) 存储所有片段的颜色向量（Albedo）
  4) 存储所有片段的镜面强度值（Specular）
  光源的位置和颜色、玩家的位置向量通过Uniform设置，这两个是和片段无关的参数
- 整体渲染过程
G-buffer渲染
延迟光照处理
结合正向渲染
- 先处理延迟渲染
- 将延迟渲染中的深度缓冲从GBuffer中复制出来写入默认帧缓冲，再进行正向渲染，使得正向渲染是在有深度信息的前提下渲染
对更多光源的优化：Light Volumes

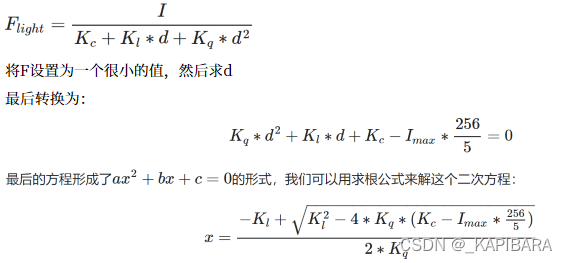

- 通过衰减方程，计算接收光源光照的最远距离

  但其实实际应用中不能这样求解，因为GPU的高度并行计算，需要运行完全一致的着色器代码
  而在着色器之中使用d来判断，形成分支的情况是不被允许的，GPU仍然会跑完所有if分支，相当于还是跑了所有的代码

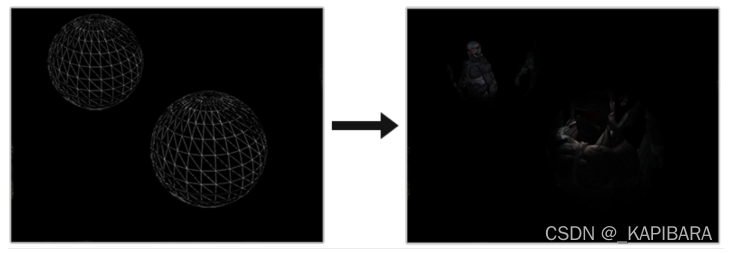

- 渲染一个和光源光照体积大小一致的球，来决定片段是否参与这个光照的计算
- 其他高效的优化：TODO
  1) 延迟光照（Deferred Lighting）
  2) 切片式延迟着色（Tile-based Deferred Shading）

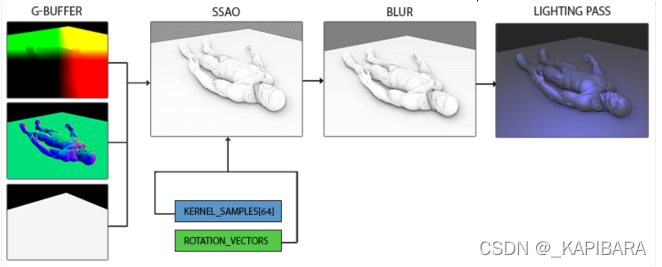

4.5 SSAO：屏幕空间环境光遮蔽

只有屏幕信息，没有场景信息，基于屏幕信息进行环境光的遮蔽计算

遮蔽因子

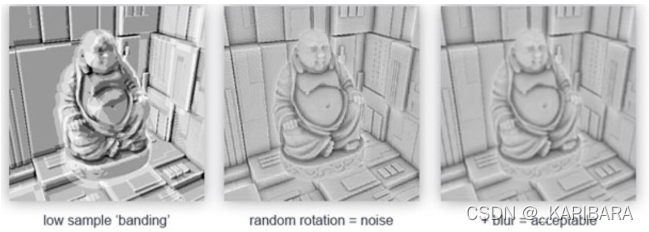

采样规律
i. 采样数量低会导致图像有波纹效果
ii. 采样数量高影响性能
iii. 随机旋转采样核心会导致明显噪声（引入随机性的副作用）
iv. 通过模糊可修复：低采样->随机旋转核心->模糊，得到高质量效果
样本缓冲
计算遮蔽因子所需数据：
片段位置向量，片段法线向量，片段反射颜色?，采样核心?（半球），旋转采样核心的随机旋转向量
法向半球
在切线空间生成采样半球，Z轴和法向量重合

在切线空间内，在[-1, 1]范围内随机变换x/y，在[0, 1]范围内随机变换z来进行多采样点采样

5. 阴影

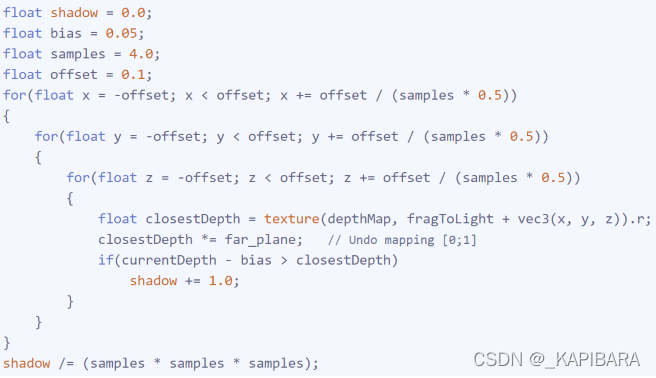

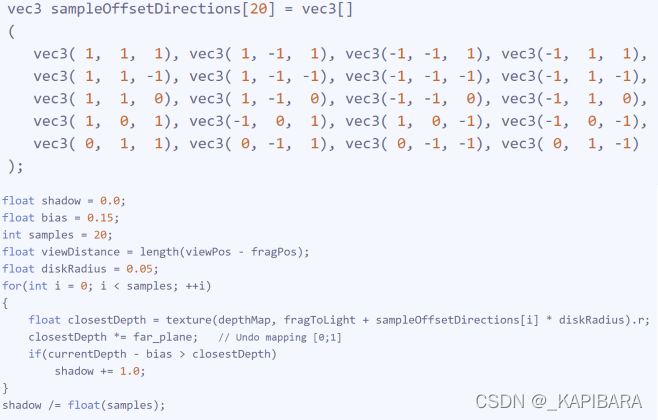

5.1 ShadowMapping，PCF

ShadowMapping
① 渲染深度贴图 ② 正常渲染场景，使用深度贴图判断fragment是否在阴影中（将片段转换到光源坐标，比较Z轴

渲染深度贴图：帧缓冲
准备资源

	// 创建帧缓冲对象
	GLuint depthMapFBO;
	glGenFramebuffers(1, &depthMapFBO);
	// 创建纹理对象
	const GLuint SHADOW_WIDTH = 1024, SHADOW_HEIGHT = 1024;
	GLuint depthMap;
	glGenTextures(1, &depthMap);
	glBindTexture(GL_TEXTURE_2D, depthMap);
	glTexImage2D(GL_TEXTURE_2D, 0, GL_DEPTH_COMPONENT,  SHADOW_WIDTH, SHADOW_HEIGHT, 0, GL_DEPTH_COMPONENT, GL_FLOAT, NULL);
	// 绑定纹理和缓冲，指定缓冲渲染深度信息到depthMap
	glBindFramebuffer(GL_FRAMEBUFFER, depthMapFBO);
	glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, depthMap, 0);
	glBindFramebuffer(GL_FRAMEBUFFER, 0);

渲染循环

	// 改变视口匹配贴图分辨率
	glViewport(0, 0, SHADOW_WIDTH, SHADOW_HEIGHT);
	glBindFramebuffer(GL_FRAMEBUFFER, depthMapFBO);
	glClear(GL_DEPTH_BUFFER_BIT);
	// 将lightSpace矩阵传入shader，使后续渲染的场景都从世界空间转换到光源的view/projection空间内计算
	lightProjection = glm::ortho(-10.0f, 10.0f, -10.0f, 10.0f, near_plane, far_plane);
	lightView = glm::lookAt(lightPos, glm::vec3(0.0f), glm::vec3(0.0, 1.0, 0.0));
	lightSpaceMatrix = lightProjection * lightView;
	// RenderScene：绘制场景，缓冲对象会自动根据设置，在Shader运行过后输出深度信息到贴图
	RenderScene();
	glBindFramebuffer(GL_FRAMEBUFFER, 0);

渲染阴影：
1) 顶点着色器：通过lightSpaceMatrix矩阵，将顶点转换到光源空间，储存到FragPosLightSpace变量，传递给片元着色器
2) 片元着色器：接收FragPosLightSpace变量，和深度贴图
输出：

	// 表示片段有多大成分不在阴影中
	lighting = (ambient + (1.0 - shadow) * (diffuse + specular)) * color;
	shadow计算：
	// 执行透视除法，从顶点着色器输出顶点到gl_Position时，会自动进行透视除法，把裁剪空间的坐标转为NDC坐标，范围从-w~w转为-1~1
	// 这里因为不是输出gl_Position，所以需要手动执行
	vec3 projCoords = fragPosLightSpace.xyz / fragPosLightSpace.w;
	// 由于深度贴图的深度范围是0~1，把projCorrd也转为0~1
	projCoords = projCoords * 0.5 + 0.5;
	// 获取光源空间下最近的深度，并且检查是否在阴影中
	float closestDepth = texture(shadowMap, projCoords.xy).r;
	float shadow = currentDepth > closestDepth  ? 1.0 : 0.0;

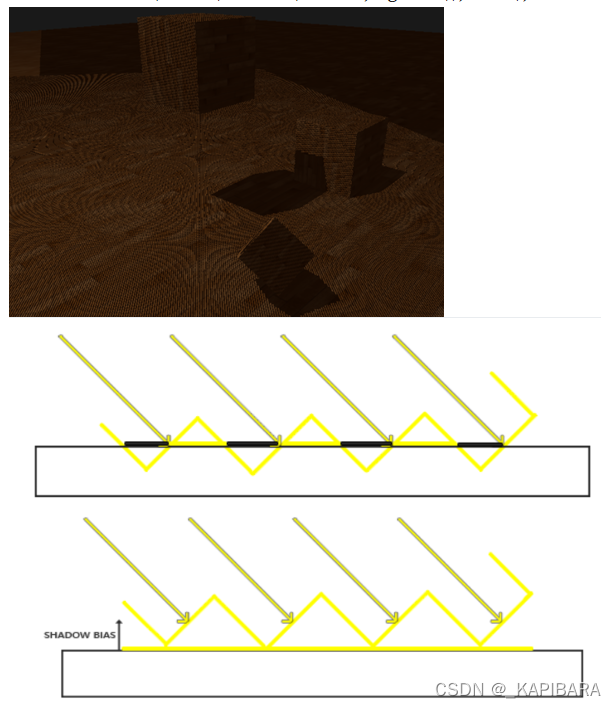

阴影失真：

由于深度贴图受限于分辨率，当片段距离光源比较远时，可能多个片段会采样到同一个深度贴图的值。
当出现下图这种斜坡表面时，会计算出一段在阴影，一段不在，导致失真。
通过增加一个偏移量解决该问题。（相当于抬高物体的深度
float shadow = currentDepth - bias > closestDepth ? 1.0 : 0.0;
// 偏移量的计算和表面坡度有关，当光照方向和表面法线平行时，偏移量取最小，垂直时取最大
float bias = max(0.05 * (1.0 - dot(normal, lightDir)), 0.005);

PCF：percentage-closer filtering
对深度贴图中目标像素的周围多次采样，然后取平均

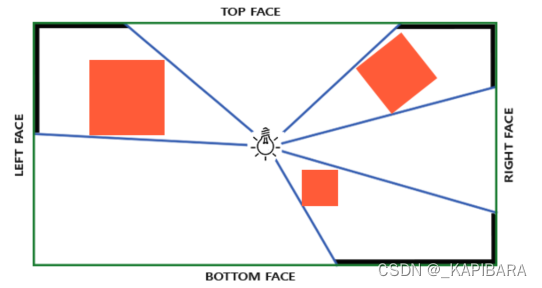

5.2 点光源阴影

在这里插入图片描述

使用cubeMap生成六面的深度贴图
OpenGL支持使用几何着色器实现一次渲染六个面的深度图

生成深度cubeMap贴图

配置vp矩阵数据
用一个列表存储每个面的观察矩阵

	std::vector<glm::mat4> shadowTransforms;
	shadowTransforms.push_back(shadowProj * glm::lookAt(lightPos, lightPos + glm::vec3(1.0,0.0,0.0), glm::vec3(0.0,-1.0,0.0));
	shadowTransforms.push_back(shadowProj * glm::lookAt(lightPos, lightPos + glm::vec3(-1.0,0.0,0.0), glm::vec3(0.0,-1.0,0.0));
	shadowTransforms.push_back(shadowProj * glm::lookAt(lightPos, lightPos + glm::vec3(0.0,1.0,0.0), glm::vec3(0.0,0.0,1.0));
	shadowTransforms.push_back(shadowProj * glm::lookAt(lightPos, lightPos + glm::vec3(0.0,-1.0,0.0), glm::vec3(0.0,0.0,-1.0));
	shadowTransforms.push_back(shadowProj *  glm::lookAt(lightPos, lightPos + glm::vec3(0.0,0.0,1.0), glm::vec3(0.0,-1.0,0.0));
	shadowTransforms.push_back(shadowProj *  glm::lookAt(lightPos, lightPos + glm::vec3(0.0,0.0,-1.0), glm::vec3(0.0,-1.0,0.0));

因为投影矩阵和方向无关，用一个即可
glm::mat4 shadowProj = glm::perspective(glm::radians(90.0f), aspect, near, far);
90度确保视野可以填充cubeMap的每一个面，每个面和其他面在边缘对齐

顶点着色器不做处理，直接输出m矩阵变换后的顶点坐标
几何着色器：内建变量gl_Layer可以指定顶点图元被输出到立方体贴图的哪个面，对输入到几何着色器的每个三角形的三个顶点，都在六个面进行一次变换，并且输出到指定面

	for(int face = 0; face < 6; ++face)
	{
	    gl_Layer = face; // built-in variable that specifies to which face we render.
	    for(int i = 0; i < 3; ++i) // for each triangle's vertices
	    {
	        FragPos = gl_in[i].gl_Position;
	        gl_Position = shadowMatrices[face] * FragPos;
	        EmitVertex();
	    }
	    EndPrimitive();
	}

片元着色器：手动计算深度

	float lightDistance = length(FragPos.xyz - lightPos);
	lightDistance = lightDistance / far_plane;
	gl_FragDepth = lightDistance;

将距离差 / far_plane，线性的映射到0~1范围（深度贴图范围）

渲染点光阴影
ShadowCalculation：

	vec3 fragToLight = fragPos - lightPos;
	float closestDepth = texture(depthMap, fragToLight).r;
	closestDepth *= far_plane;
	float currentDepth = length(fragToLight);
	float bias = 0.05;
	float shadow = currentDepth -  bias > closestDepth ? 1.0 : 0.0;

点光阴影中的PCF
均匀采样，但采样量过多（64次）

指定部分采样方向，剔除接近的方向，只保留偏移大的采样方向（20次）

6. 其他

6.1 深度测试

片段着色器之后，模板测试之后
glEnable(GL_DEPTH_TEST) 开启深度测试
glClear(GL_DEPTH_BUFFER_BIT) 每个渲染循环前清除深度缓冲
glDepthMask(GL_FALSE) 深度测试掩码，设置深度缓冲为只读，禁止写入
glDepthFunc(GL_LESS) 设置深度测试的比较运算符

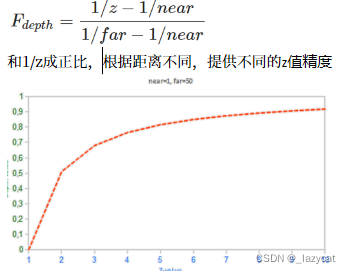

深度计算公式：
深度冲突：由于精度不足引起

6.2 模板测试

根据模板缓冲的值决定片元是否被丢弃

接口
glEnable(GL_STENCIL_TEST); // 开启模板测试
glClear(GL_STENCIL_BUFFER_BIT); // 每一次渲染迭代开始时清空模板缓冲
// 模板测试掩码：掩码值与写入的模板值做与运算
glStencilMask(0xFF); // 每一位写入模板缓冲时都保持原样
glStencilMask(0x00); // 每一位在写入模板缓冲时都会变成0（禁用写入）
模板函数：配置模板测试
- glStencilFunc(GLenum func, GLint ref, GLuint mask)：描述如何比较
  func：设置测试函数，可选GL_NEVER、GL_LESS、GL_LEQUAL、GL_GREATER、GL_GEQUAL、GL_EQUAL、
  GL_NOTEQUAL、GL_ALWAYS
  ref：参考值，和缓冲通过func比较
  mask：掩码
- glStencilOp(GLenum sfail, GLenum dpfail, GLenum dppass)：描述如何更新模板缓冲

  默认为：glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP)，不论是否通过都保留值
- 应用：绘制物体轮廓
  ① 在绘制（需要添加轮廓的）物体之前，将模板函数设置为GL_ALWAYS，每当物体的片段被渲染时，将模板缓冲更新为1。
  ② 渲染物体。
  ③ 禁用模板写入以及深度测试。
  ④ 将每个物体缩放一点点。
  ⑤ 使用一个不同的片段着色器，输出一个单独的（边框）颜色。
  ⑥ 再次绘制物体，但只在它们片段的模板值不等于1时才绘制。
  ⑦ 再次启用模板写入和深度测试。
6.3 透明和半透明
- 透明材质
  - 加载带alpha通道的纹理，以及使用RGBA
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, data);
  - 去掉完全透明的部分：discard
    vec4 texColor = texture(texture1, TexCoords);
    if(texColor.a < 0.1) discard;
  - 对于有透明度的纹理，使用GL_CLAMP_TO_EDGE的纹理环绕方式
- 混合：处理半透明材质
  - 作用时机：片段着色器之后，所有测试通过之后
  - 开启混合：glEnable(GL_BLEND);
  - 设置混合因子：glBlendFunc(GLenum sfactor, GLenum dfactor)
  - 排序：
    ① 先绘制所有不透明的物体。
    ② 对所有透明的物体排序。
    ③ 按顺序绘制所有透明的物体。
- 面剔除
  - 在进入着色器之前，检查所有面的面向，找到背向相机的面剔除，只渲染面向相机的面
  - 分析顶点数据的环绕顺序：

    从观察者的方向看，逆时针渲染的三角形是正向的，顺时针渲染的三角形是逆向的
  - 开启：glEnable(GL_CULL_FACE);
    设置哪个面是正向的：glFrontFace(GL_CCW);
    设置剔除哪个面：glCullFace(GL_BACK);

6.4 帧缓冲

用于后期处理

默认帧缓冲
自定义帧缓冲
- 创建帧缓冲对象
  unsigned int fbo;
  glGenFramebuffers(1, &fbo);
  // 绑定为激活的帧缓冲
  glBindFramebuffer(GL_FRAMEBUFFER, fbo);
- 定义一个完整的帧缓冲：
  附件至少一个缓冲（颜色、深度或模板缓冲）
  至少有一个颜色附件（Attachment）
  所有的附件都必须是完整的（保留了内存）
  每个缓冲都应该有相同的样本数
- 查询帧缓冲是否完整：
  glCheckFramebufferStatus(GL_FRAMEBUFFER) == GL_FRAMEBUFFER_COMPLETE
- 绑定为默认帧缓冲（如果需要
  glBindFramebuffer(GL_FRAMEBUFFER, 0);
- 操作结束后删除对象：
  glDeleteFramebuffers(1, &fbo);

添加附件：一个内存位置，帧缓冲中的缓冲，可以是一个纹理也可以是一个渲染缓冲对象

纹理附件
glTexImage2D：创建一个空纹理
glFrameBufferTexture2D：绑定到帧缓冲上
缓冲对象附件

	unsigned int rbo;
	// 创建一个渲染缓冲的空对象
	glGenRenderbuffers(1, &rbo);
	glBindRenderbuffer(GL_RENDERBUFFER, rbo);
	// 创建深度和模板的渲染缓冲附件
	glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, 800, 600);
	// 把渲染缓冲对象绑定到附件上
	glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

渲染缓冲对象是只写的，如果需要深度和模板值测试，但不需要采样，优先选择这个如果需要采样，选择纹理附件

渲染到纹理
① 颜色渲染到纹理
② 深度和模板渲染到渲染缓冲对象

6.5 切线空间

法线贴图中的法线向量需定义在切线空间，因为在切线空间中，法线永远指向正z（相当于局部坐标空间
切线空间由TBN矩阵描述

Tangent 切线、Bitangent 副切线、Normal 法线
求TB向量
正交化
OpenGL应用
- 在片元着色器，将法线坐标左乘TBN矩阵，转到世界坐标，和光照变量一致
- 在顶点着色器中，将光照向量lightDir和viewDir都乘TBN的逆矩阵，将光照向量从世界空间转为切线空间
