21虚幻4【UE4】鼠标碰撞检测(实现鼠标监听，从而实现点击场景模型(碰撞体)高亮函数。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HnVzOr5R-1645202057235)(19UE%E9%BC%A0%E6%A0%87%E7%A2%B0%E6%92%9E%E6%A3%80%E6%B5%8B(%E9%BC%A0%E6%A0%87%E7%9B%91%E5%90%AC%E7%82%B9%E5%87%BB%E4%BA%8B%E4%BB%B6)].assets/image-20220218222025338.png)
在这里插入图片描述

前情回顾：接着上篇文章单个模型高亮，UE场景中模型高亮衔接此文章

一、思路：

(1)通过鼠标左键、中键、右键绑定点击事件

(2)通过函数ConverMouseLocationWorldSpace 将鼠标2D位置转化为三维世界的坐标

(3)通过函数LineTraceByChannel根据点击的坐标位置，方向进行延申，形成一条射线，射中的第一个碰撞体接收命中的监测OutHit

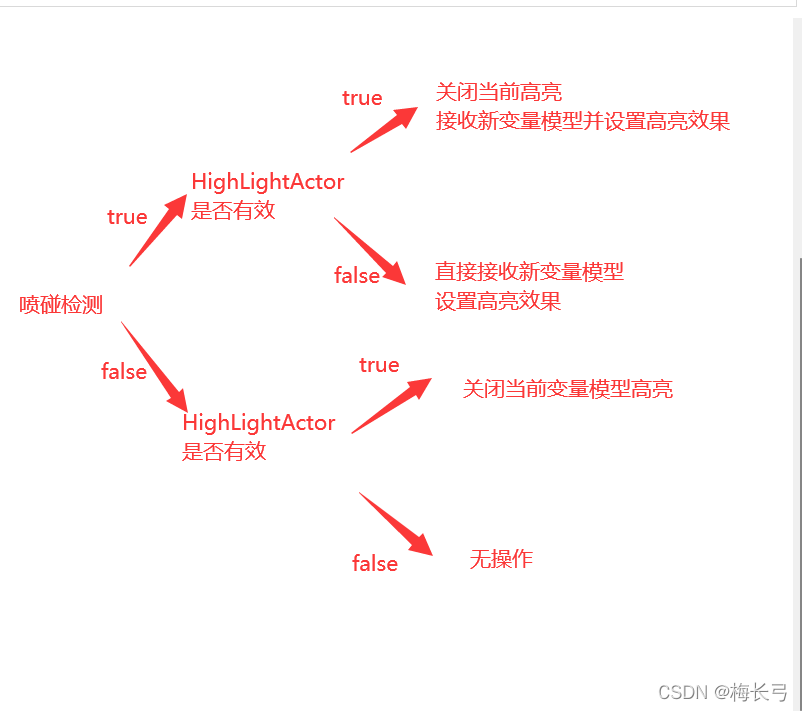

(4)根据此Actor可设置其属性RenderCustomDepth高亮属性

二、函数说明

LineTraceByChannel沿着给定的线执行碰撞检测，并返回遭遇的首个阻挡命中，此检测将响应的给TraceChannel对象，返回HIt
Result结构

ConverMouseLocationWorldSpace将鼠标2D位置转换为场景三维空间的位置和方向，如无确认值则返回false

Set Render Custom Depth修改Set Render Custom Depth属性，并将渲染状态标记已修改（设置高亮）

前提：

本想找到UE的点击事件，通过点击事件返回对应的模型组件，设置高亮属性即可，但是找了半天没有找到这样一个监听事件或者函数，因此采用【射线碰撞】

【射线碰撞】通俗来讲就是激光枪，通过某点，根据其位置和方向，放射激光，遇到带有碰撞体的首个物体则会发生碰撞检测，将此响应返回，如果在此激光的长度范围内没有碰撞检测，则返回参数2标记为false

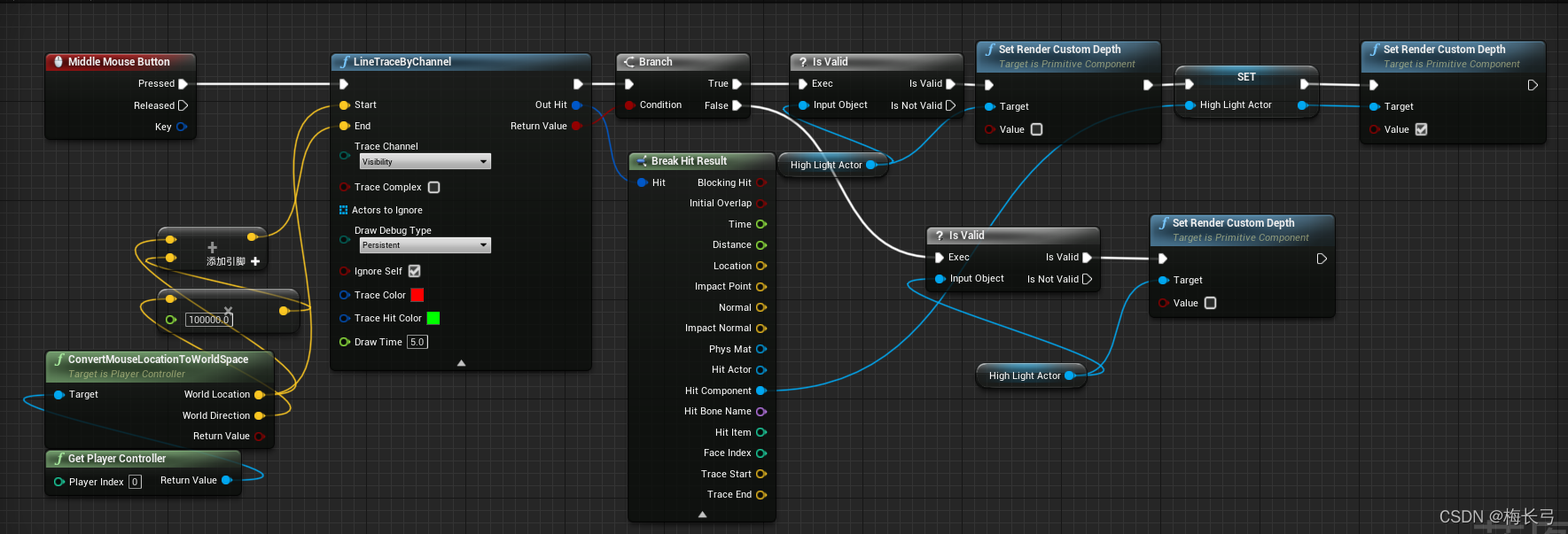

三、拆分步骤以及函数参数含义

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mIktE7Ta-1645202057236)(19UE%E9%BC%A0%E6%A0%87%E7%A2%B0%E6%92%9E%E6%A3%80%E6%B5%8B(%E9%BC%A0%E6%A0%87%E7%9B%91%E5%90%AC%E7%82%B9%E5%87%BB%E4%BA%8B%E4%BB%B6)].assets/image-20220219000136800.png)

LineTraceByChannel必要参数

start：起点
end：终点

ConverMouseLocationToWorldSpace输出参数

World Location：世界坐标下——位置（矢量
WorldDirection：世界坐标下——方向（矢量）

起点和起点相连接不用多解释，那么其中【方向矢量x100000】表示该方向上的长度，【（方向矢量x100000）+起点矢量坐标】==从起点向方向延申距离得到的终点

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-DvvKiI9e-1645202057236)(19UE%E9%BC%A0%E6%A0%87%E7%A2%B0%E6%92%9E%E6%A3%80%E6%B5%8B(%E9%BC%A0%E6%A0%87%E7%9B%91%E5%90%AC%E7%82%B9%E5%87%BB%E4%BA%8B%E4%BB%B6)].assets/image-20220219000853176.png)

除了必要参数之外其他几个也介绍下，其中我们测试时候比较重要的一些

【Draw Debug Type】一共四个枚举选项（供测试时候看射线是否准确选中物体）

None表示场景中不显示射线
For one Frame一帧（线段时间很短暂几乎看不清
For Durection 持续时间（线段显示几秒的持续时间
Persistent 永久的（线段一直显示）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SiAj8fVk-1645202057237)(19UE%E9%BC%A0%E6%A0%87%E7%A2%B0%E6%92%9E%E6%A3%80%E6%B5%8B(%E9%BC%A0%E6%A0%87%E7%9B%91%E5%90%AC%E7%82%B9%E5%87%BB%E4%BA%8B%E4%BB%B6)].assets/image-20220219001529966.png)
【Actors to Ignore】总有些物体干扰我们检测碰撞，直接组成一个数组放进来，则不会成为检测对象
【Trace Complex】是一个Boolean类型，当为true时候对复杂的碰撞测试，false则针对简单碰撞进行测试

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wJrVkBq4-1645202057237)(19UE%E9%BC%A0%E6%A0%87%E7%A2%B0%E6%92%9E%E6%A3%80%E6%B5%8B(%E9%BC%A0%E6%A0%87%E7%9B%91%E5%90%AC%E7%82%B9%E5%87%BB%E4%BA%8B%E4%BB%B6)].assets/image-20220219001713580.png)
