效果图片：

请添加图片描述

原理解析：

布局思路：

在这里插入图片描述
Canvas：是整个屏幕的图层，其中这个Canvas会设置“按照屏幕大小缩放”。*
JoyBac：是一张图片，一个背景图。（使用PS作图）

*在后文还会提及。
————
请将这三个物体对应的拖拽到后文的代码Inspection中以此初始化。（您可以看完后面的再来看这里）
在这里插入图片描述
而Handle就是我们传说的摇杆，也是一张图片。
Handle：

注意：真实的图片中是png格式，周围或圈内是透明的，这里为了演示将图片染色。

触发思路：

判断用户的点击，是不是在上面的”JoyBac“里面。如果用户在这个区域进行点击，那么就将图片的Handle移动到那个位置。以此好像是，我们拖动了摇杆的感觉一样。

当我们停止触控的话，那么就立马将Handle设置为原点。

这里面还需要注意一个坑点，那就是，小心Canvas的缩放。这会导致在拖动的时候，感觉Handle好像不跟手一样。

您应该掌握的知识有EventSystems（不是事件驱动系统，在这里指的是UGUI的那一套EventSystems）。

同时您也应该明白“将脚本拖拽到物体上面”的这个行为，这里的行为是使得这个物体拥有了脚本所能处理到的能力。也就是，脚本的this.gameObject（注意，这里的gameObject是小写代表一个变量，而大写的GameObject则代表着一个类。）指的是被拖拽的这个物体。

好的，说完了前面的这些，我们来看看代码。其实很简单。

代码分析：

将代码放在JoyBac上面*(正如我们前面所述，这些接口需要在被点击的物体生效)

首先，由于我们需要处理一些触摸操作，比如按下，抬起，拖拽，所以我们需要集成这些接口。

IPointerDownHandler, IDragHandler, IPointerUpHandler

然后我们需要实现这些接口，当我们“按下”的时候，之间执行我们“拖拽”时候执行的代码：
（注意，为什么是OnPointerDown这些是接口要求的东西，您可以复习一下您手头的计算机教材。）

    public void OnPointerDown(PointerEventData eventData) {
        OnDrag(eventData);
    }

当我们在移动的时候：

    public void OnDrag(PointerEventData eventData) {
        Vector2 to = ((Vector2)eventData.position - (Vector2)background.position) / canvas.scaleFactor;
        if (to.magnitude <= radious)
            handle.anchoredPosition = to;
        else {
            Vector2 to2;
            to2 = (Vector2)to / (float)(to.magnitude / radious);
            handle.anchoredPosition = to2;
        }
    }

这里就是核心的部分了。
to代表着Handle的中心点（anchoredPosition）在哪里。
而eventData是EventSystems返回给我们的事件数据，其中包含了触摸的位置，是否在托转dragged等参数。
background是我们的背景图片。
canvas.scaleFactor是图层的缩放尺度，请务必考虑在内，因为这会使得滑动屏幕的时候，Handle不跟手指。您可以移步至UGUI教程学习。

其实就一个to就是所有的核心内容啦！
通过to，我们就能知道相对于background中心点的偏移了。

然后，if (to.magnitude <= radious)一个逻辑分支判断，判断我们的触摸点是否已经被拖拽到了别的地方去了（超出了bac）

如果超出去了，那么就通过简单的数学运算：to2 = (Vector2)to / (float)(to.magnitude / radious);将to的长度改回最长的限制。

然后最后更正Handle的位置handle.anchoredPosition = to2;

当我们抬起手指的时候：

    public void OnPointerUp(PointerEventData eventData) {
        handle.anchoredPosition = Vector2.zero;
    }

将Handle更正，至此，您的简单代码已经全部实现完成啦！

那么，我们该怎么去，判断方向呢。

其实根据to向量就可以了，这部分留给读者思考。

本熊代码：

最近在写一款小游戏，只需要上下左右四个维度。

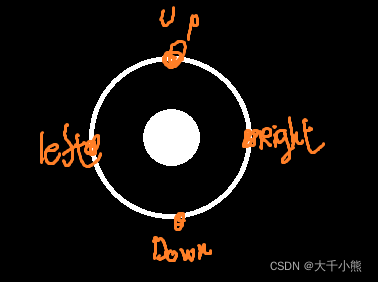

所以我的判断方法如下：
在这里插入图片描述
通过Handle靠近哪个点，那么就是用户想往哪个方向移动。

完整代码如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;

public class JoyStickControl: MonoBehaviour, IPointerDownHandler, IDragHandler, IPointerUpHandler {
    enum Mode { None, Up, Down, Left, Right };
    Mode mode;
    public Vector2 input = Vector2.zero;
    public RectTransform background = null;
    public RectTransform handle = null;
    public Canvas canvas;
    float radious;
    Vector2 up, down, left, right;
    void Start() {
        mode = Mode.None;
        radious = background.rect.width / 2.0f;
        up = new Vector2(0, radious);
        down = new Vector2(0, -radious);
        left = new Vector2(-radious, 0);
        right = new Vector2(radious, 0);
    }
    void Update() {
        MessageSend();
    }
    public void OnDrag(PointerEventData eventData) {
        Vector2 to = ((Vector2)eventData.position - (Vector2)background.position) / canvas.scaleFactor;
        if (to.magnitude <= radious)
            handle.anchoredPosition = to;
        else {
            Vector2 to2;
            to2 = (Vector2)to / (float)(to.magnitude / radious);
            handle.anchoredPosition = to2;
            CalcDis();
        }
    }
    void MessageSend() {
        switch (mode) {
            case Mode.None:
                break;
            case Mode.Up:
                break;
            case Mode.Left:
                break;
            case Mode.Down:
                break;
        }
    }
    void CalcDis() {
        float dis = 0f;
        if (Vector2.Distance(up, handle.anchoredPosition) < dis || dis == 0) {
            dis = Vector2.Distance(up, handle.anchoredPosition);
            mode = Mode.Up;
        }
        if (Vector2.Distance(down, handle.anchoredPosition) < dis) {
            dis = Vector2.Distance(down, handle.anchoredPosition);
            mode = Mode.Down;
        }
        if (Vector2.Distance(left, handle.anchoredPosition) < dis) {
            dis = Vector2.Distance(left, handle.anchoredPosition);
            mode = Mode.Left;
        }
        if (Vector2.Distance(right, handle.anchoredPosition) < dis) {
            dis = Vector2.Distance(right, handle.anchoredPosition);
            mode = Mode.Right;
        }
    }

    void EventSender(int mes) {

    }

    public void OnPointerDown(PointerEventData eventData) {
        OnDrag(eventData);
    }

    public void OnPointerUp(PointerEventData eventData) {
        handle.anchoredPosition = Vector2.zero;
        mode = Mode.None;
    }

    void OnGUI() {
        //The Label shows the current Rect settings on the screen
        GUI.Label(new Rect(20, 20, 150, 80), "Mode : " + mode);
    }
}
