构建了寄存器模型之后，那如何将寄存器模型集成到UVM的验证框架中去呢？
1. 总线适配器 adapter
就是说，有了寄存器块reg_block类还不行，还要写一个适配器adapter类。
因为对寄存器模型操作的transaction是uvm_reg_bus_op类的
该类与driver驱动dut的总线bus_trans不一样，uvm_reg_bus_op具有更高的可读性，所以需要一个adapter来作trans类型转换。
1.1. uvm_reg_adapter
例子
class my_adapter extends uvm_reg_adapter;
`uvm_object_utils(my_adapter)
function new(string name="my_adapter");
super.new(name);
provides_responses = 1;
endfunction
function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
bus_trans tr;
tr = bus_trans::type_id::create("tr");
tr.addr = rw.addr;
tr.bus_op = (rw.kind == UVM_READ) ? BUS_RD: BUS_WR;
if (tr.bus_op == BUS_WR)
tr.wr_data = rw.data;
return tr;
endfunction
function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
bus_trans tr;
void'($cast(tr, bus_item));
rw.kind = (tr.bus_op == BUS_RD) ? UVM_READ : UVM_WRITE;
rw.addr = tr.addr;
rw.byte_en = 'h3;
rw.data = (tr.bus_op == BUS_RD) ? tr.rd_data : tr.wr_data;
rw.status = UVM_IS_OK;
endfunction
endclass
有一些重要方法和属性
uvm_reg_adapter::reg2bus() 与 uvm_reg_adapter::bus2reg()
这两个方法是必须要实现，因为adapter要实现两种transaction格式的相互转换。
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_adapter.svh
pure virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
pure virtual function void bus2reg(uvm_sequence_item bus_item,
ref uvm_reg_bus_op rw);
uvm_reg_bus_op
该类是寄存器模型的访问transaction格式，从例子中可以看到需要访问这里面的很多成员以转换为bus_trans
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg_item.svh
typedef enum{UVM_READ, UVM_WRITE} uvm_access_e;
typedef enum{UVM_IS_OK, UVM_IS_X,UVM_NOT_OK} uvm_status_e;
typedef struct{
uvm_reg_addr_t addr; //寄存器地址，默认64bit
uvm_reg_data_t data; //寄存器数据，默认64bit
uvm_access_e kind; //存取种类
int n_bits; //传输的bit
uvm_reg_byte_en_t byte_en; //byte操作使能
uvm_status_e status; //
} uvm_reg_bus_op;
2. 寄存器模型 集成
需要说明的是，寄存器模型并不是用来去改变reference model的，而是用来使用可读性更高的方式对dut的寄存器模块进行控制的。
比起以往将sequence直接产生bus_trans的方式送至sequencer，接下来我们将使用reg_block与reg_adapter向sequencer发送bus_trans。
先介绍如何将reg_block与reg_adapter进行连接。
uvm_reg_map::set_sequencer(sqr,adapter)
reg_block.default_map不仅可以实现寄存器块、寄存器的地址和读写控制，还可将reg_block与reg_adapter进行连接，并挂载sequencer。
看源码
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg_map.svh
function void uvm_reg_map::set_sequencer(uvm_sequencer_base sequencer,
uvm_reg_adapter adapter=null);
//...
m_sequencer = sequencer;
m_adapter = adapter;
endfunction
好了，现在将reg_block和reg_adapter绑在一起了，接下来的问题就是将这俩东西放在验证平台的哪个地方。

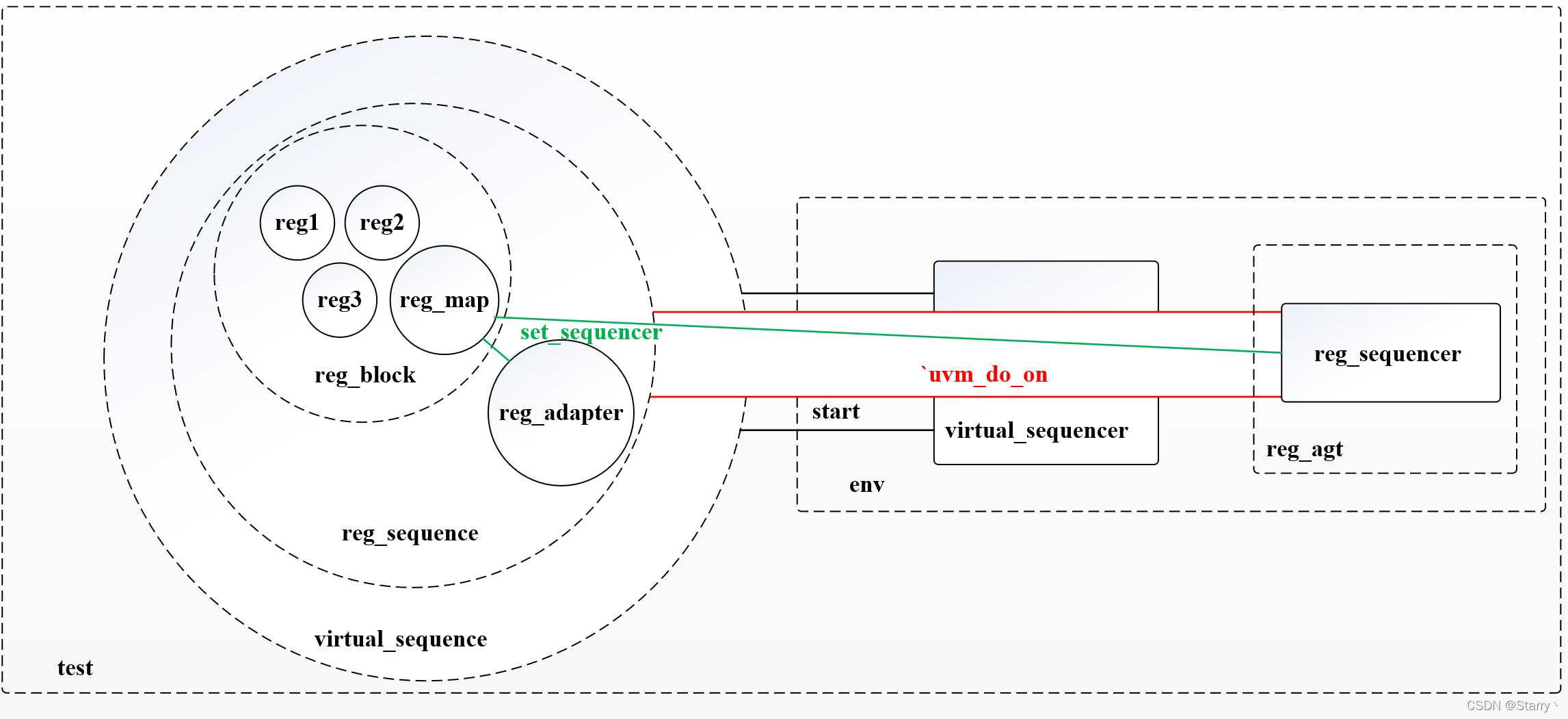

2.1. 集成于reg_sequence（个人思路）
reg_block与adapter是绑定的，这俩是例化在env内呢？还是test内呢？还是其他什么地方？
笔者个人的思路是放在reg_sequence内。
原因很简单：尽量将reg_block与reg_adapter在sequence的封装下，这样来套用原来virtual sequence的思路。
而且反正最后都要给sequencer发一个bus_trans，而且二者还都是object类型的，容易理解。
uvm_reg_sequence
uvm_reg_sequence有针对reg和mem独有的读、写等方法，可以从uvm_reg_sequence继承一个新的类reg_sequence
注意读的数据不是寄存器模型的数据！！！是dut中寄存器的数据！！！所以根据不同的总线会产生不同的耗时！！！
本质上是driver在生成rsp时的耗时，因为reg_sequence是通过接受driver的反馈trans，即rsp判断读写是否成功的！！！
所以如果driver的run_phase写错了，可能会给reg_sequence带来错误！
那么有个问题：如何判断寄存器模型中的数据和dut寄存器的数据是一致的？
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg_sequence.svh
virtual task write_reg( input uvm_reg rg, //寄存器句柄
output uvm_status_e status, //访问状态
input uvm_reg_data_t value, //结果
input uvm_path_e path = UVM_DEFAULT_PATH, //UVM_FRONTDOOR还是UVMEE UVM_BACKDOOR
input uvm_reg_map map = null,
input int prior = -1,
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
if (rg == null)
`uvm_error("NO_REG","Register argument is null")
else
rg.write(status,value,path,map,this,prior,extension,fname,lineno); //其实还是调用的uvm_reg::write()
endtask
virtual task read_reg(input uvm_reg rg,
output uvm_status_e status,
output uvm_reg_data_t value,
input uvm_path_e path = UVM_DEFAULT_PATH,
input uvm_reg_map map = null,
input int prior = -1,
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
virtual task poke_reg(input uvm_reg rg,
output uvm_status_e status,
input uvm_reg_data_t value,
input string kind = "",
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
virtual task peek_reg(input uvm_reg rg,
output uvm_status_e status,
output uvm_reg_data_t value,
input string kind = "",
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
virtual task update_reg(input uvm_reg rg,
output uvm_status_e status,
input uvm_path_e path = UVM_DEFAULT_PATH,
input uvm_reg_map map = null,
input int prior = -1,
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
virtual task mirror_reg(input uvm_reg rg,
output uvm_status_e status,
input uvm_check_e check = UVM_NO_CHECK,
input uvm_path_e path = UVM_DEFAULT_PATH,
input uvm_reg_map map = null,
input int prior = -1,
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
例码
具体实现方式见下面例码，注意reg_seq中reg_block和reg_adapter的例化和挂载都在reg_seq.body()中实现了，所以使用使只需调用一次`uvm_do_on即可。
class reg_sequence extends uvm_reg_sequence;
`uvm_object_utils(reg_sequence)
my_rgm rgm;
my_adapter adapter;
task body();
rgm = my_rgm::type_id::create("rgm");
rgm.build();
adapter = my_adapter::type_id::create("adapter");
rgm.default_map.set_auto_predict(1); //自动预测，后文讲
rgm.default_map.set_sequencer(m_sequencer,adapter); //连接sequencer与adapter
rgm.reset(); //复位
endtask
endclass
class base_virtual_sequence extends uvm_sequence;
//...
`uvm_declare_p_sequencer(virtual_sequencer)
reg_sequence reg_seq;
task body();
do_reg();
//...
endtask
virtual task do_reg();
endtask
endclass
class consistence_basic_virtual_sequence extends base_virtual_sequence;
//...
task do_reg();
bit[31:0] wr_val, rd_val;
uvm_status_e status;
// slv0 with len=8, prio=0, en=1
wr_val = (1<<3)+(0<<1)+1;
`uvm_do_on(reg_seq,p_sequencer.reg_sqr) //例化seq + 例化rgm + adapter + 挂载
reg_seq.write_reg(reg_seq.rgm.chnl0_ctrl_reg,status,wr_val,UVM_FRONTDOOR);
reg_seq.read_reg(reg_seq.rgm.chnl0_ctrl_reg,status,rd_val,UVM_FRONTDOOR);
void'(this.diff_value(wr_val, rd_val, "SLV0_WR_REG"));
//...
endtask
endclass
注意个人非常想在
consistence_basic_virtual_sequence::do_reg();里将读写寄存器用一句话uvm_do_on_with(req_seq,p_sequencer.reg_sqr,{kind == UVM_READ; reg == reg_seq.rgm.ctrl_reg;})等等
但是不行，因为uvm_do是含有uvm_create的，所以每次调用都回重新创建以一个新的reg_sequence，进而reg_block每次都是新创建的。
2.2. 集成于test，再向底层配置
来源于参考资料的思路：在test的build_phase中例化并通过config机制配置到env.rgm和env.adapter中，之后在env的build_phase中接收,
之后在connect_phase执行reg_block.default_map.set_sequencer()方法，并配置到virtual_sequencer.rgm句柄中。
访问的话，在virtual_sequence中通过p_sequencer.rgm执行访问。
笔者认为这个过程略微复杂，不易理解。
3. 寄存器模型 访问
将reg_block、reg_adapter和sequencer蓝上了，那么如何对寄存器模型进行访问以实现对dut的硬件寄存器进行访问呢？
3.1. 前门访问
前门访问是指通过总线（APB协议、OPB协议、I2C协议等）上的通过时序对dut的寄存器进行读写访问。
实际上在2.1.节中的consistence_basic_virtual_sequence ::do_reg();中就已经实现了前门访问，是借助uvm_reg_sequence::write_reg()与uvm_reg_sequence::read_reg()实现的。
访问流程
可以从源码中查看整个访问流程，这里简单说一下：本质上还是调用的uvm_reg::write()和uvm_reg::read()实现的
内部产生一个uvm_reg_item rw的变量，记载着访问的属性等内容，然后将它传给reg_sequence.rgm.default_map。
别忘了default_map已经与adapter和reg_sequencer建立了连接，然后default_map调用
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_map.svh
task uvm_reg_map::do_write(uvm_reg_item rw);
//...
do_bus_write(rw, sequencer, adapter);
//...
endtask
task uvm_reg_map::do_bus_write (uvm_reg_item rw,
uvm_sequencer_base sequencer,
uvm_reg_adapter adapter);
//...
uvm_reg_bus_op rw_access=accesses[i];
uvm_sequence_item bus_req;
bus_req = adapter.reg2bus(rw_access);
//...
rw.parent.start_item(bus_req,rw.prior); //rw.parent就是reg_sequence
rw.parent.finish_item(bus_req);
bus_req.end_event.wait_on();
if (adapter.provides_responses) begin
uvm_sequence_item bus_rsp;
rw.parent.get_base_response(bus_rsp);
adapter.bus2reg(bus_rsp,rw_access);
end
//...
endtask
adapter.reg2bus()、reg_sequence.start_item()、reg_sequence.finish_item()和adapter.bus2reg()以实现trans的发送反馈和格式转化。
显然trans反馈需要根据dut中总线协议来的，所以一定会耗时。
3.2. 后门访问
后门访问是指直接访问dut内部的寄存器变量。其实就是把dut里的reg变量扒开看数值。
不太正规，但是不耗仿真时间，通过UVM DPI完成。
使用后门访问的时候，只需将UVM_FRONTDOOR改成UVM_BACKDOOR即可，例如
reg_seq.write_reg(reg_seq.rgm.chnl0_ctrl_reg,status,wr_val,UVM_BACKDOOR);
reg_seq.read_reg(reg_seq.rgm.chnl0_ctrl_reg,status,rd_val,UVM_BACKDOOR);
建立映射
需要将reg_block内的寄存器与dut中的reg型变量作映射。
在reg_block::build()内完成，例子如下
class reg_block extends uvm_reg_block;
//...
virtual function build();
//...
add_hdl_path("tb.dut.ctrl_regs_inst"); //从tb开始找reg型变量所在的module
chnls_ctrl_reg[0].add_hdl_path_slice($sformats("mem[%0d]",`SLV0_RW_REG),1,16); //即映射到mem[`SLV0_RW_REG][16:1]
//...
lock_model();
endfunction
endclass
而在tb.dut.ctrl_regs_inst的module块中是这么定义的
module ctrl_regs( input clk_i,
input rstn_i,
//...
);
reg [`CMD_DATA_WIDTH-1:0] mem [5:0];
//...
endmodule
使用了以下方法。
注意一般来说dut中一个寄存器都单独一个module，进而对应于reg_sequence中的一个reg_block，所以reg_block类内一般只有一句
add_hdl_path
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_block.svh
function void uvm_reg_block::add_hdl_path(string path, string kind = "RTL");
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
function void uvm_reg::add_hdl_path_slice(string name, //变量名
int offset, //起始下标
int size, //以offset下标开始size个bit
bit first = 0,
string kind = "RTL");
3.3. 比较与应用
前门访问和后门访问最大的区别就在于协议时序。后门仿真不参照协议，所以读写数据不占用仿真时间、立即进行的。而前门访问是按照总线协议的时序来的，所以可能会阻塞住占用仿真时间。
如下表
| 项目 | 前门访问 | 后门访问 |
|---|---|---|
| 访问方式 | 总线协议 | UVM DPI |
| 时序 | 依赖协议时序，消耗仿真时间 | 直接读取，不消耗仿真时间 |
| 功能 | 按字（32bit）读写，不可读写寄存器域 | 可对域读写 |
| 预测 | 检测总线作预测 | auto prediction |
下面讲混合应用
物理通路
就是说使用前门能否按照协议说的那样读写数据，例如只写一次的寄存器，我写一次写进去了，再写发现不能写了，OK
而且，通过前门写进去的数据对不对啊。就可以先前门写、再后门看，最后前门读，以防止寄存器模型和dut寄存器模块地址不匹配的情况
随机化场景
想让dut中的寄存器为随机值的情况下观察响应，但随机值毕竟是随机的所以不能通过前门作配置，用后门。
方法就是先把软件一侧的寄存器模型随机化，然后将这些随机了的数值通过后门配置给硬件一侧的寄存器，然后再使用软件的寄存器模型对dut寄存器进行配置，观察是否有边界情况的产生。
