有了模型了，那么如何对寄存器模型进行访问以实现对dut的硬件寄存器进行访问呢？包括两种访问模式，前门访问与后门访问
前门访问和后门访问最大的区别就在于协议时序。
后门仿真不参照协议，所以读写数据不占用仿真时间、是立即进行的。
而前门访问是按照总线协议的时序来的，所以可能会阻塞住占用仿真时间。
如下表
| 项目 | 前门访问 | 后门访问 |
|---|---|---|
| 访问方式 | 总线协议 | UVM DPI |
| 时序 | 依赖协议时序，消耗仿真时间 | 直接读取，不消耗仿真时间 |
| 功能 | 按字（32bit）读写，不可读写寄存器域 | 可对域读写 |
| 预测 | 检测总线作预测 | auto prediction |
1. 前门访问
前门访问是指通过总线（APB协议、OPB协议、I2C协议等）上的通过时序对dut的寄存器实际值进行读写访问。
与硬件寄存器一样，寄存器模型也有域、寄存器、寄存器组、基地址和偏移地址的概念，但是软件侧寄存器模型中的域是有两种值的：
● 域的 期望值（desired value）：顾名思义，我们想要为该域配置的值
● 域的 镜像值（mirror value）：反应硬件侧寄存器该域的值
而硬件侧寄存器域的值也称实际值（actual value）
比如，复位之后某域的期望值、镜像值和实际值均为’h00。然后我们想配置成’h01，所以设置期望值为’h01，然后用寄存器模型写入，发现这是个只读寄存器，所以实际值为’h00，镜像值也保持为’h00，期望值也归为’h00
如果该域可写，那么一看期望值是’h01，所以实际值就通过总线写变成了’h01，寄存器模型一看硬件那边域成了’h01，自己这边的镜像值就变为了’h01
先上一个访问方法
| 前门访问 | 后门访问 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 方法名 | uvm_reg_sequence | uvm_reg_block | uvm_reg | uvm_reg_field | uvm_reg_sequence | uvm_reg_block | uvm_reg | uvm_reg_field | 功能 |
| write / read | 只有write_reg / read_reg | 无 | 有 | 无 | 只有write_reg / read_reg | 无 | 有 | 有 | 将传入参数写 / 读实际值，再更改期望值和镜像值 |
| set / get | 无 | 无 | 有 | 有 | 设定 / 获取期望值 | ||||
| update / mirror | 只有update_reg / mirror_reg | 有 | 有 | 无 | 只有update_reg / mirror_reg | 有 | 有 | 无 | 将期望值写 / 读实际值，再更改期望值和镜像值 |
| reset / get_reset | 无 | 有 / 无 | 有 | 有 | 进行 / 获取 复位期望值与镜像值 | ||||
无表示该类没有该方法，有则表示该类有该方法。
有update方法的类，一定有mirror方法，反之也成立。
uvm_reg_block前门后门都无法write / read，但前后门都有update / mirror
uvm_reg_field无法前门write / read
下面介绍一些常用访问方法和方法组，无论哪个方法，只需记住任何方法，最终都会为期望值和镜像值赋予实际值，以三者相同。
1.1. 写 实际值
write和update都实现了写入实际值，此处介绍二者的流程和区别。
write
功能是这样的，写入实际值，之后再更新期望值与镜像值 为实际值
可以从源码中查看整个访问流程，uvm_reg_sequence::write_reg本质上还是调用的uvm_reg::write()实现的，见源码
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
task uvm_reg::write(output uvm_status_e status,
input uvm_reg_data_t value,
//...
);
uvm_reg_item rw;
set(value); //这有个set！！！内部调用各field.set，设定了各field的期望值！！！！
rw = uvm_reg_item::type_id::create("write_item",,get_full_name());
rw.kind = UVM_WRITE;
rw.value[0] = value;
//...
do_write(rw);
endtask
// do_write
task uvm_reg::do_write (uvm_reg_item rw);
//...
// EXECUTE WRITE...
case (rw.path)
//...
UVM_FRONTDOOR: begin
//...
// ...VIA BUILT-IN FRONTDOOR
else begin : built_in_frontdoor
rw.local_map.do_write(rw); //local_map就是reg_block的map
end
if (system_map.get_auto_predict()) begin
//...
do_predict(rw, UVM_PREDICT_WRITE); //满足if就做预测
end
end
endcase
//...
endtask: do_write
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_map.svh
task uvm_reg_map::do_write(uvm_reg_item rw);
//...
do_bus_write(rw, sequencer, adapter);
//...
endtask
task uvm_reg_map::do_bus_write (uvm_reg_item rw,
uvm_sequencer_base sequencer,
uvm_reg_adapter adapter);
uvm_reg_bus_op rw_access;
//...
rw_access.kind = rw.kind;
rw_access.addr = addrs[i];
rw_access.data = data;
//...
uvm_sequence_item bus_req;
bus_req = adapter.reg2bus(rw_access);
//...
rw.parent.start_item(bus_req,rw.prior); //rw.parent就是reg_sequence
rw.parent.finish_item(bus_req);
bus_req.end_event.wait_on();
if (adapter.provides_responses) begin
uvm_sequence_item bus_rsp;
rw.parent.get_base_response(bus_rsp);
adapter.bus2reg(bus_rsp,rw_access);
end
//...
endtask
从源码中可以看出，先是根据写的数据啥的构造一个
uvm_reg_item rw;如果是UVM_FRONTDOOR，那么就会调用reg所在的reg_block的default_map.do_write()。
然后这个uvm_reg_map::do_bus_write()，其实就是将rw又转化成uvm_reg_bus_op rw_access，再调用adapter.reg2bus(rw_access)得到总线trans的父类变量uvm_sequence_item bus_req;。
之后如同之前讲的一样，调用start_item、finish_item、get_base_response，实现sequence发送req、获得rsp整个过程（注意此处隐含有类型转换，uvm_reg_item转bus_trans）。获得rsp后又转化为uvm_reg_bus_op rw_access，但这个反馈量最终没有被使用！！！
然后，如果system_map.get_auto_predict() == 1，就执行do_predict(rw, UVM_PREDICT_WRITE);，是这一步实现了期望值和镜像值的更新，叫作自动预测，下文讲
set、update
set的作用是，设定该reg的期望值
update的本质就是write，不过是将期望值 写入实际值，再更新期望值和镜像值 为实际值，且reg_block有update方法无write方法！！！
见源码
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
function void uvm_reg::set(uvm_reg_data_t value,
string fname = "",
int lineno = 0);
//...
foreach (m_fields[i])
m_fields[i].set((value >> m_fields[i].get_lsb_pos()) &
((1 << m_fields[i].get_n_bits()) - 1));
endfunction: set
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_field.svh
function void uvm_reg_field::set(uvm_reg_data_t value,
string fname = "",
int lineno = 0);
//...
case (m_access)
"RO": m_desired = m_desired;
"RW": m_desired = value;
//...
endcase
this.value = m_desired;
endfunction: set
可见，set也是每个域调用自己的set方法，并且会根据各域的存取方式，决定如何修改期望值。
期望值并不完全是我期望是几，就 能改成几
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
task uvm_reg::update(output uvm_status_e status,
input uvm_path_e path = UVM_DEFAULT_PATH,
input uvm_reg_map map = null,
//...
);
uvm_reg_data_t upd = 0;
//...
foreach (m_fields[i])
upd |= m_fields[i].XupdateX() << m_fields[i].get_lsb_pos();
write(status, upd, path, map, parent, prior, extension, fname, lineno);
endtask: update
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_field.svh
function uvm_reg_data_t uvm_reg_field::XupdateX();
// Figure out which value must be written to get the desired value
// given what we think is the current value in the hardware
XupdateX = 0;
case (m_access)
"RO": XupdateX = m_desired;
"RW": XupdateX = m_desired;
//...
endcase
XupdateX &= (1 << m_size) - 1;
endfunction: XupdateX
可以看出，
uvm_reg::update其实就是执行的uvm_reg::write，只不过写的值是uvm_reg_field::m_desired期望值。
注意write中也有do_predict自动预测
注意update无需传入数据value
1.2. 读 实际值
read和mirror都可以会读实际值，但二者有区别
read
功能是这样的，读出实际值，之后再更新期望值与镜像值 为实际值
read的源码就不再介绍了，与write类似。注意read最终也会调用uvm_reg_field::do_predict以改变各域的期望值和镜像值。
mirror、get
get的作用是，获取该reg的期望值
mirror的本质就是read，但不会读出实际值，会更新期望值与镜像值 为实际值，并可做实际值和更新前镜像值的匹配检查，且reg_block有mirror方法无read方法！！！
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
task uvm_reg::mirror(output uvm_status_e status,
input uvm_check_e check = UVM_NO_CHECK,
input uvm_path_e path = UVM_DEFAULT_PATH,
input uvm_reg_map map = null,
input uvm_sequence_base parent = null,
input int prior = -1,
input uvm_object extension = null,
input string fname = "",
input int lineno = 0);
uvm_reg_data_t v;
//...
// Remember what we think the value is before it gets updated
if (check == UVM_CHECK)
exp = get_mirrored_value(); //获取reg镜像值
XreadX(status, v, path, map, parent, prior, extension, fname, lineno);
//...
if (check == UVM_CHECK)
void'(do_check(exp, v, map)); //检测当前镜像值exp与读出的实际值v是否不同
endtask: mirror
// XreadX
task uvm_reg::XreadX(output uvm_status_e status,
output uvm_reg_data_t value,
//...
);
// create an abstract transaction for this operation
uvm_reg_item rw;
rw = uvm_reg_item::type_id::create("read_item",,get_full_name());
rw.element = this;
rw.element_kind = UVM_REG;
rw.kind = UVM_READ;
//...
do_read(rw);
endtask: XreadX
task uvm_reg::do_read(uvm_reg_item rw);
//...
do_predict(rw, UVM_PREDICT_READ);
//...
endtask
// do_check
function bit uvm_reg::do_check(input uvm_reg_data_t expected,
input uvm_reg_data_t actual,
uvm_reg_map map);
foreach(m_fields[i]) begin
//...
uvm_reg_data_t val = actual >> m_fields[i].get_lsb_pos() & mask;
uvm_reg_data_t exp = expected >> m_fields[i].get_lsb_pos() & mask;
if (val !== exp) begin
`uvm_info("RegModel",
$sformatf("Field %s (%s[%0d:%0d]) mismatch read=%0d'h%0h mirrored=%0d'h%0h ",
//...
)
end
end
endfunction
从上面几个源码可知道，mirror本质就是读实际值，不过不会把读出的实际值给我们看，读完了照样更改期望值和镜像值。
当check == UVM_CHECK时，可将实际值和读之前的镜像值作匹配检查，检查结果通过`uvm_info打印出来
1.3. uvm_reg::do_predict
前文讲到，前门访问是通过创建一个uvm_reg_item rw表达了全部的访问信息，包括存取、数值、状态等等。
然后default_map基于rw实现总线的访问。
访问结束之后，有一步uvm_reg::do_predict(rw,...)，是这一步实现了期望值和镜像值统一为实际值，这一步叫作预测
预测的含义非常简单，指通过总线事务来判断dut寄存器那边值的变化，而不是通过二次读
源码如下
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
function void uvm_reg::do_predict(uvm_reg_item rw,
uvm_predict_e kind = UVM_PREDICT_DIRECT,
uvm_reg_byte_en_t be = -1);
//...
foreach (m_fields[i]) begin
//...
m_fields[i].do_predict(rw, kind, be>>(m_fields[i].get_lsb_pos()/8)); //m_fields[i]是reg的域
end
endfunction: do_predict
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_field.svh
function void uvm_reg_field::do_predict(uvm_reg_item rw,
uvm_predict_e kind = UVM_PREDICT_DIRECT,
uvm_reg_byte_en_t be = -1);
uvm_reg_data_t field_val = rw.value[0] & ((1 << m_size)-1);
//...
case (kind)
UVM_PREDICT_WRITE:
begin
//...
field_val &= ('b1 << m_size)-1;
end
UVM_PREDICT_READ:
begin
//...
field_val &= ('b1 << m_size)-1;
end
UVM_PREDICT_DIRECT:
//...
endcase
// update the mirror with predicted value
m_mirrored = field_val;
m_desired = field_val;
this.value = field_val;
endfunction: do_predict
调用
uvm_reg::do_predict()，其实就是每个域调用自己的uvm_reg_field::do_predict();
而在uvm_reg_field::do_predict();中可以看到，无论怎么算，最终都会将镜像值uvm_reg_field::m_mirrored、期望值uvm_reg_field::m_desired和没名字的值uvm_reg_field::value更新成相同的值，而这个相同的值曾在default_map.do_write()用于更新实际值
uvm_reg_map::set_auto_predict(1)
但是别忘了在前门访问时，无论是uvm_reg::do_write()还是uvm_reg::do_read()都先判断一个条件才执行do_predict。
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
task uvm_reg::do_write (uvm_reg_item rw);
//...
if (system_map.get_auto_predict()) begin
//...
status = rw.status;
do_predict(rw, UVM_PREDICT_WRITE); //或是do_predict(rw, UVM_PREDICT_READ);
rw.status = status;
end
//...
endtask
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg_map.svh
function bit get_auto_predict(); return m_auto_predict; endfunction
function void set_auto_predict(bit on=1); m_auto_predict = on; endfunction
也就是说，只有开启uvm_reg_map::m_auto_predict == 1才会执行uvm_reg::do_predict()，并且该方法是基于reg产生的对象rw！
意思是，期望值和镜像值的更新是基于交给dut的总线trans的！不是driver反馈来的rsp！！！！
这叫做自动预测。
那么问题来了，如果其他处理器通过总线对dut寄存器进行了操作，就不会存在rw这个东西，这种自动预测就无效了！所以UVM又引入了predictor
uvm_reg_predictor extends uvm_component
是的，这个是个component！
reg_predictor的核心在于，通过解析monitor监视的总线操作，将监视到的bus_trans转化为uvm_reg_bus_op，再转化为uvm_reg_item，最后实现期望值和镜像值的更新！
这就解决了上述问题，总线上对dut的任意操作都会被monitor监视到！
predictor集成
predictor内有一个uvm_analysis_imp类型端口，用于接受monitor发来的bus_trans，并在uvm_reg_predictor::write()内实现类型转换和显式预测。
在uvm_reg_predictor::write()内，predictor借助adapter执行bus2reg，然后借助map实现reg索引和do_predict
源码如下：
//...\questasim64_10.6c\verilog_src\uvm-1.2\src\reg\uvm_reg_predictor.svh
class uvm_reg_predictor #(type BUSTYPE=int) extends uvm_component;
//...
uvm_analysis_imp #(BUSTYPE, uvm_reg_predictor #(BUSTYPE)) bus_in;
uvm_reg_map map;
uvm_reg_adapter adapter;
virtual function void write(BUSTYPE tr);
uvm_reg rg;
uvm_reg_bus_op rw;
//...
adapter.bus2reg(tr,rw); //转化为uvm_reg_bus_op类型
rg = map.get_reg_by_offset(rw.addr, (rw.kind == UVM_READ)); //根据偏移地址寻找reg
//...
local_map = rg.get_local_map(map,"predictor::write()");
//...
if (reg_item.kind == UVM_READ && local_map.get_check_on_read() && reg_item.status != UVM_NOT_OK)
void'(rg.do_check(ir.get_mirrored_value(), reg_item.value[0], local_map)); //也可以检测
rg.do_predict(reg_item, predict_kind, rw.byte_en); //执行期望值和镜像值更新
//...
endfunction
//...
endclass
注意参数类。可以看出一个write就实现了期望值和镜像值更新
使用uvm_reg_predictor，把自动预测关了就行reg_block::default_map.set_auto_predict(0);，当然默认是关的
给个predictor集成的例子
class reg_agent extends uvm_agent;
//...
uvm_reg_predictor #(reg_trans) predictor;
reg_monitor monitor;
function void connect_phase(uvm_phase);
monitor.mon_ana_port.connect(predictor.bus_in);
//...
endfunction
endclass
class base_test extends uvm_test;
//...
base_virtual_sequence v_seq;
function void connect_phase(uvm_phase phase);
env.reg_agt.predictor.map = v_seq.rgm.map;
env.reg_agt.predictor.adapter = v_seq.adapter;
//...
endfunction
endclass
1.4. 前门访问流程（以write为例）

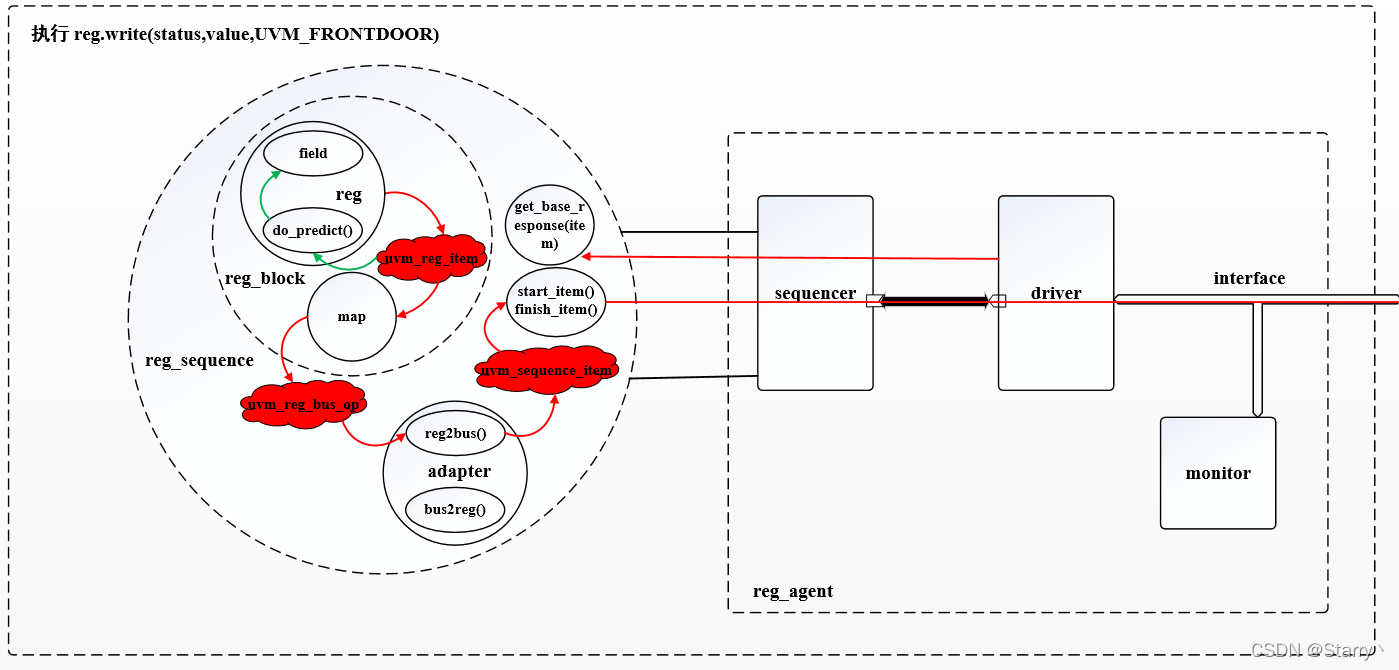

第一幅图，设定reg_block.default_map.set_auto_predict(1);，整个写的主要流程如下：
红色表示总线写入过程，绿色表示自动预测过程，红色步骤全部完成之后才进行蓝色的步骤，带括号的表示方法。
可以看出，map的作用不仅仅是为reg定义基地址和存取方式，还在其中与adapter进行通信

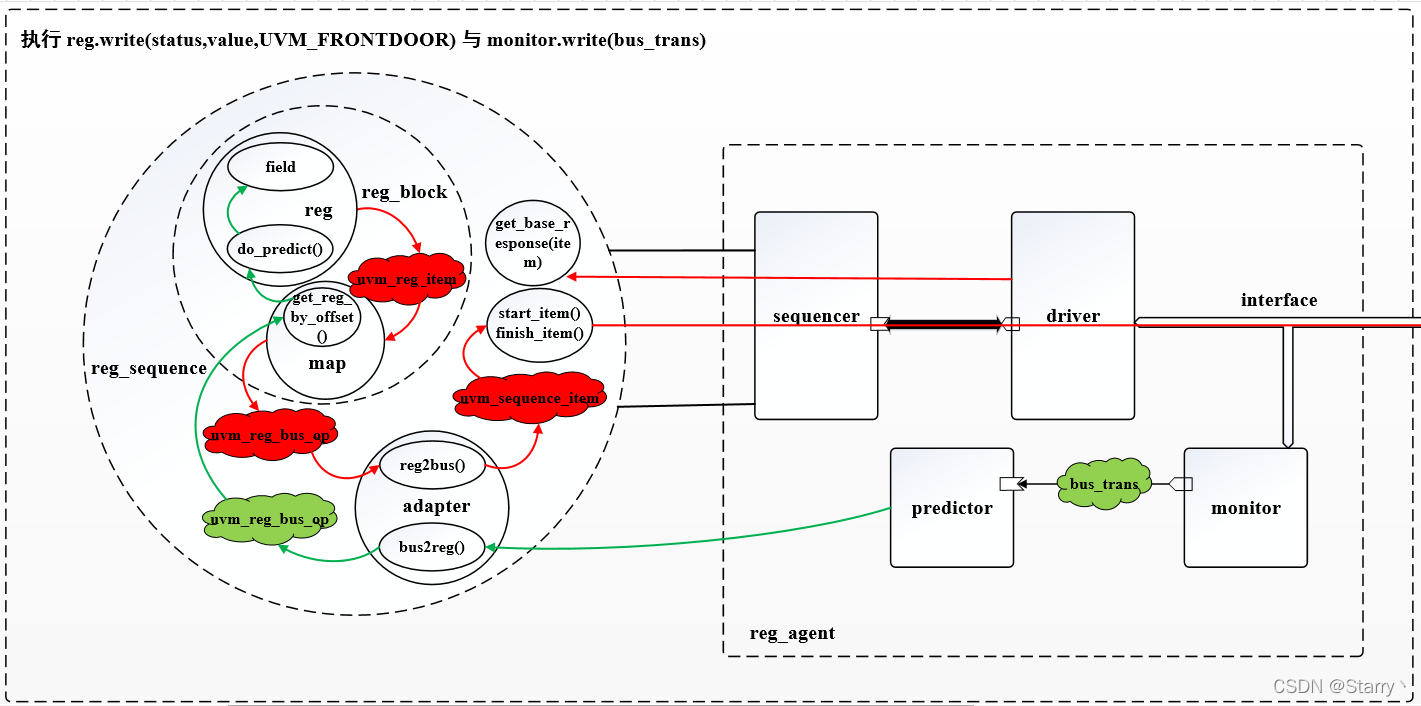

第二幅图，设定reg_block.default_map.set_auto_predict(0);，整个写的主要流程如下：
红色表示总线写入过程，绿色表示自动预测过程，红色步骤全部完成之后才进行蓝色的步骤，带括号的表示方法。
predictor收到bus_trans，之后调用adapter作bus2reg，然后需要map根据偏移地址确定是哪个reg，然后才执行do_predict
2. 后门访问
后门访问是指直接访问dut内部的寄存器变量。其实就是把dut里的reg变量扒开看数值。
不太正规，但是不耗仿真时间，通过UVM DPI完成。
使用后门访问的时候，只需将UVM_FRONTDOOR改成UVM_BACKDOOR即可，例如
reg_seq.write_reg(reg_seq.rgm.chnl0_ctrl_reg,status,wr_val,UVM_BACKDOOR);
reg_seq.read_reg(reg_seq.rgm.chnl0_ctrl_reg,status,rd_val,UVM_BACKDOOR);
建立映射
需要将reg_block内的寄存器与dut中的reg型变量作映射。
在reg_block::build()内完成，例子如下
class reg_block extends uvm_reg_block;
//...
virtual function build();
//...
add_hdl_path("tb.dut.ctrl_regs_inst"); //从tb开始找reg型变量所在的module
chnls_ctrl_reg[0].add_hdl_path_slice($sformats("mem[%0d]",`SLV0_RW_REG),1,16); //即映射到mem[`SLV0_RW_REG][16:1]
//...
lock_model();
endfunction
endclass
而在tb.dut.ctrl_regs_inst的module块中是这么定义的
module ctrl_regs( input clk_i,
input rstn_i,
//...
);
reg [`CMD_DATA_WIDTH-1:0] mem [5:0];
//...
endmodule
使用了以下方法。
注意一般来说dut中一个寄存器都单独一个module，进而对应于reg_sequence中的一个reg_block，所以reg_block类内一般只有一句
add_hdl_path
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg_block.svh
function void uvm_reg_block::add_hdl_path(string path, string kind = "RTL");
//...\questasim64_2020.1\verilog_src\uvm-1.2\src\reg\uvm_reg.svh
function void uvm_reg::add_hdl_path_slice(string name, //变量名
int offset, //起始下标
int size, //以offset下标开始size个bit
bit first = 0,
string kind = "RTL");
