为什么用Gerber文件？
Gerber，又称光绘文件，是一种标准的文件格式
- Gerber光绘文件：PCB的每个层都对应一个独立的Gerber文件，用于描述该层中的内容(有点类似于胶片)
- NC Drill钻孔文件：垂直方向上的钻孔，决定了不同层中导线的连接
PCB厂通过Gerber直接生产出最终的PCB，目前常用的格式为RS-274X。就算发PCB文件给厂家，厂家最后还是要将PCB转成Gerber才能进行生产。但是很多初学者或设计师喜欢将PCB文件直接发给厂家，这种行为其实不可取
- 由于Gerber精度设置的问题，PCB上连通的网络未必在Gerber上连通
- 由于EDA、IDE工具版本的问题，可能厂家打开的PCB文件会有影响
- PCB上一些不需要显示的参数也展现在成品上
但，PCB转成Gerber这一过程也不一定是完全准确无误的，出于职业道德和工程完整性，设计师会对此过程严格把控负责，一般都是亲手将PCB转成Gerber，再通过CAM350等软件验证Gerber是否有问题，无误后再打板
无论使用Altium、Allegro或是Expedition，只要转成了Gerber文件，厂家都能正常识别。在安全性方面，从Gerber反向生产PCB是比较困难的，出于安全性和商业性，企业也不愿意将源文件直接交给厂家
综上所述，使用Gerber是PCB设计师应具备的一项规范化习惯
生成Gerber
文字为英文版
图片为汉化版
一、
点PCB，在PCB文件环境下

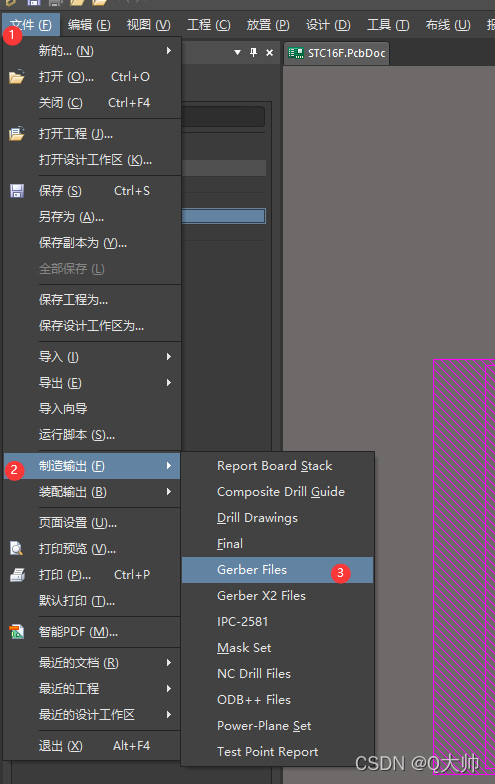

File——>Fabrication Output——>Gerber Files

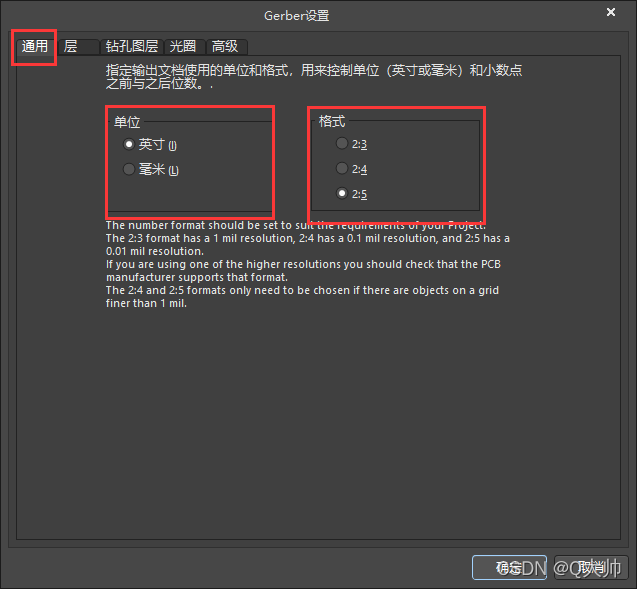

General
- Units——>Inches
- Format——>2:5

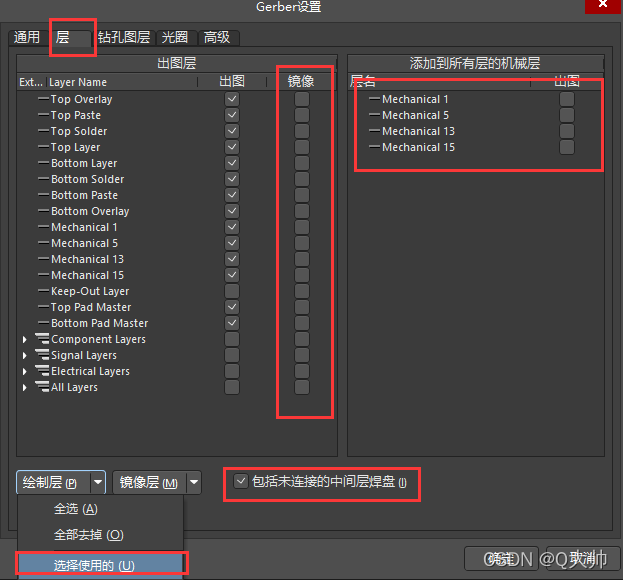

Layers
- [ √ ] Include unconnected mid-layer pads
- Plot Layers——>Used on
- mirror layers——>All off
- 右边的机械层不选

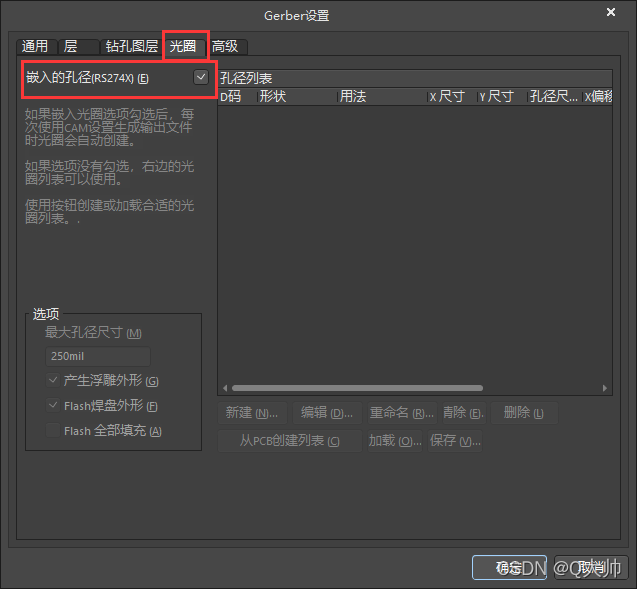

Apertures
- [ √ ] Embeded apertures(RS274X)

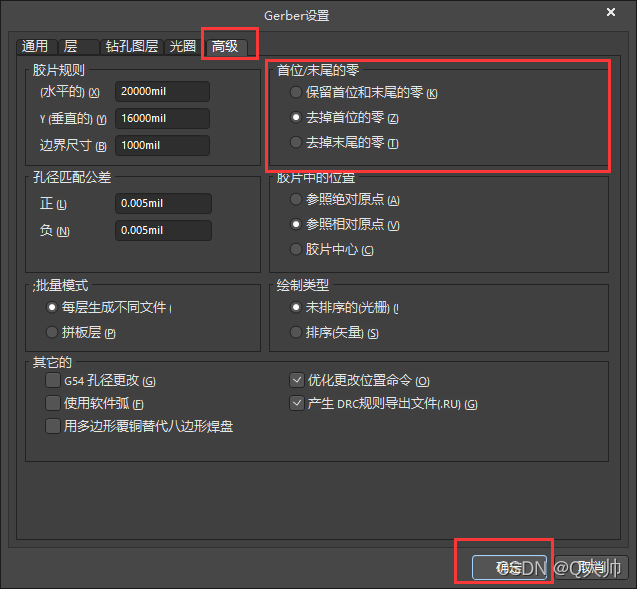

Advanced
- [ √ ] Suppress leading zeroes
- OK
进行第一次输出，此时会生成一个CAM文件
二、
点PCB，在PCB文件环境下
File——>Fabrication Output——>Gerber Files

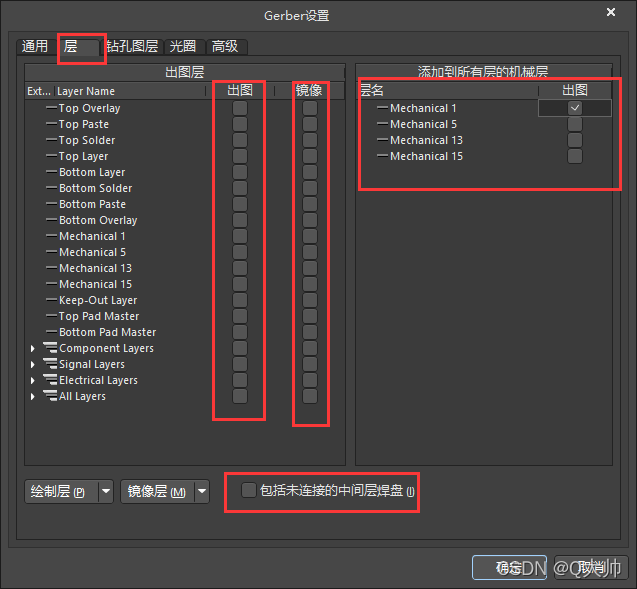

Layers
- [ ] Include unconnected mid-layer pads
- Plot Layers——>All off
- mirror layers——>All off
- 右边只选中与板子外框有关的机械层

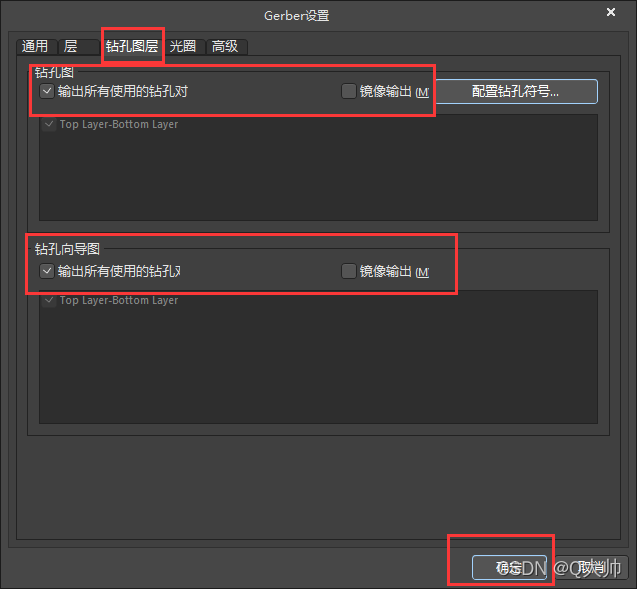

Drill Drawing
Drill Drawing plots 和 Drill Guide Plots
- [ √ ] Plot all used layer pairs
- [ ] Mirror plots
- OK
进行第二次输出，此时会生成一个CAM文件
三、
点PCB，在PCB文件环境下

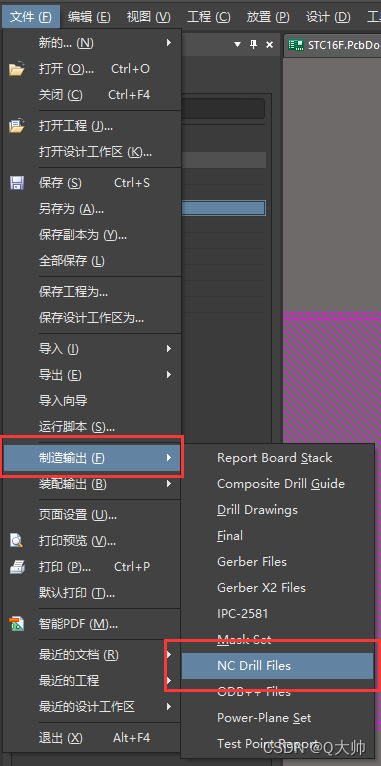

File——>Fabrication Output——>NC Drill Files

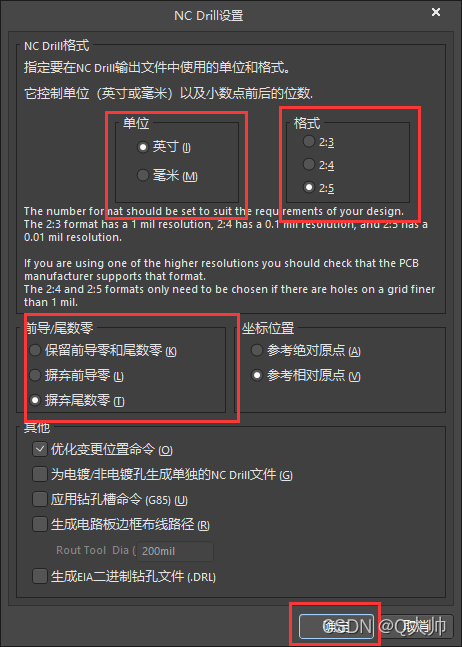

Options
- Units——>Inches
- Format——>2:5
- [ √ ] Suppress trailing zeroes
- OK
Import Drill Data
- OK
进行第三次输出文件
打包

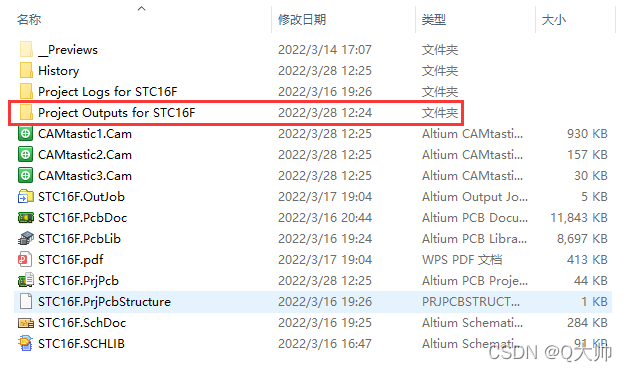

此时工程文件中会多出一个Project Outputs for XXX的文件夹

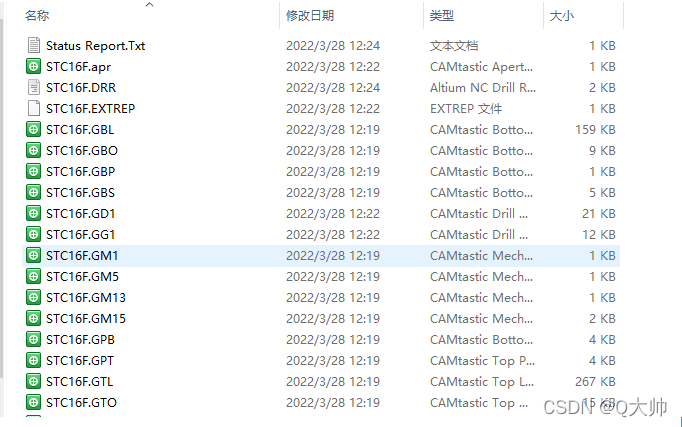

将文件中的所有文件打包压缩，发给厂家即可生产PCB
