OSPF特殊区域【stub&totally stub】

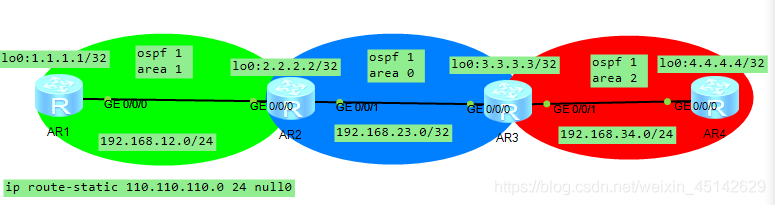

AR1:
ip route-static 110.110.110.0 255.255.255.0 NULL0 //吓一跳null0,防环路
ospf 1 router-id 11.11.11.11
import-route static
area 0.0.0.1
network 1.1.1.1 0.0.0.0
network 192.168.12.1 0.0.0.0
AR2：
ospf 1
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 192.168.23.2 0.0.0.0
area 0.0.0.1
network 192.168.12.2 0.0.0.0
AR3:
ospf 1
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 192.168.23.3 0.0.0.0
area 0.0.0.2
network 192.168.34.3 0.0.0.0
stub //末节区域,拒绝4类和5类LSA 【totally stub：stub no-summary】
AR4：
ospf 1
area 0.0.0.2
network 4.4.4.4 0.0.0.0
network 192.168.34.4 0.0.0.0
stub
配置NSSA区域：【AR1和AR2配置不变】
AR3:
ospf 1 route-id 33.33.33.33
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 192.168.23.3 0.0.0.0
area 0.0.0.2
network 192.168.34.3 0.0.0.0
nssa 【限制某条路由引入：nssa no-import-route】
AR4:
ip route-static 220.220.220.0 24 //静态路由
ospf 1 route-id 44.44.44.44
import-route static
area 0.0.0.2
network 4.4.4.4 0.0.0.0
network 192.168.34.4 0.0.0.0
nssa
配置Totally NSSA区域：【AR1和AR2配置不变】
AR3:
ospf 1 route-id 33.33.33.33
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 192.168.23.3 0.0.0.0
area 0.0.0.2
network 192.168.34.3 0.0.0.0
nssa no-summary
AR4:
ospf 1 route-id 44.44.44.44
import-route static
area 0.0.0.2
network 4.4.4.4 0.0.0.0
network 192.168.34.4 0.0.0.0
nssa
实验总结：
【1】外部路由110.110.110.0 不能进入stub区域
【2】通过默认路由AR4能ping 1.1.1.1
【3】Totally stub区域中，AR4 ospf路由表只剩直连路由、默认路由和 环回接口。
【4】nssa区域中，拒绝左侧外部路由，可以从AR4(ABR)引入静态路由。
【5】特殊区域有利于对LSA泛洪控制，通过静态路由注入实现通信。
