OSPF实验（一）

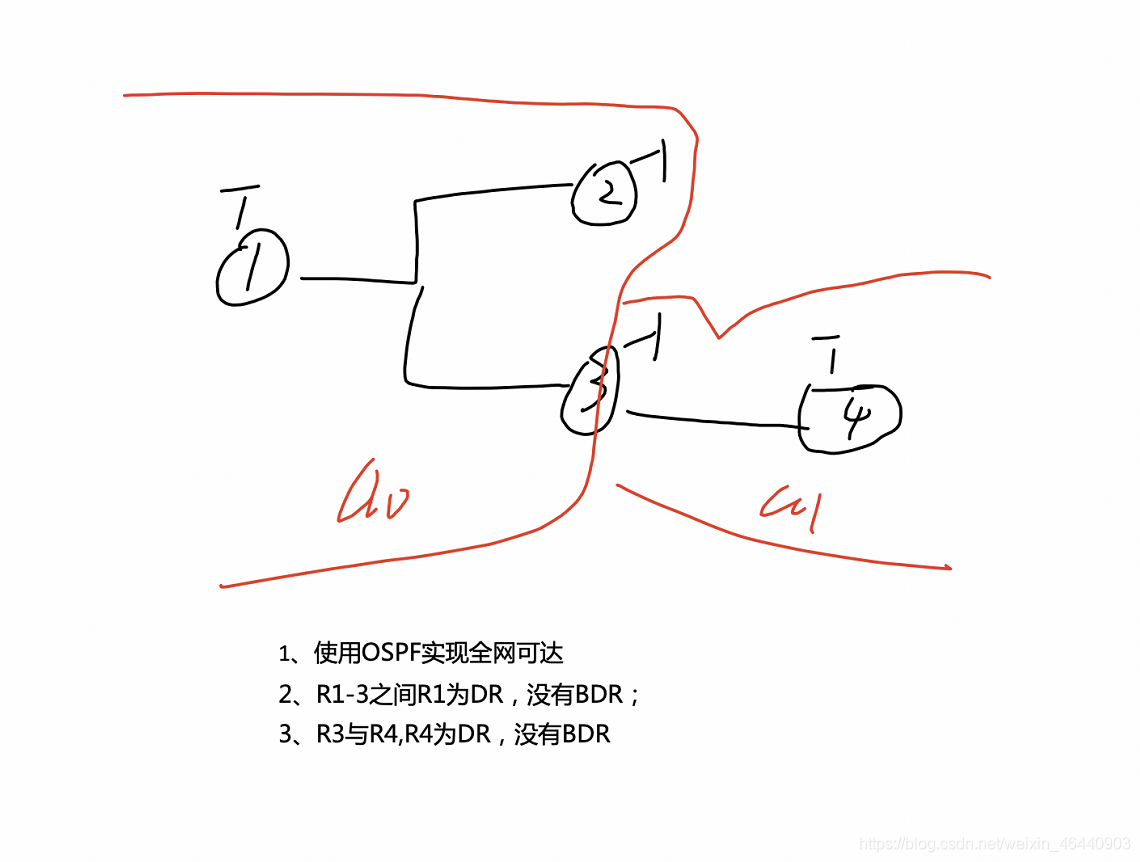

如下图所示搭建拓扑及地址规划
首先进行区域部署然后进行IP地址配置
然后使用ospf协议进行地址宣告使全网可达
[r1]ospf 1 rou
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 15.1.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]net
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]net
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 25.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]net
[r4-ospf-1-area-0.0.0.1]network 45.1.1.0 0.0.0.255
[r4-ospf-1-area-0.0.0.1]net
[r4-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
注意r3这里两个接口是在不同的网段的，所以在宣告的时候要注意宣告的区域
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]net
[r3-ospf-1-area-0.0.0.1]network 35.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.1]net
[r3-ospf-1-area-0.0.0.1]network network 192.168.2.0 0.0.0.255
[r3-ospf-1-area-0.0.0.1]area 0
[r3-ospf-1-area-0.0.0.0]net
[r3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
r1-r3，r1为dr，没有bdr
[r3-GigabitEthernet0/0/1]int g0/0/0
[r3-GigabitEthernet0/0/0]os
[r3-GigabitEthernet0/0/0]ospf dr
[r3-GigabitEthernet0/0/0]ospf dr-priority 0
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf
[r2-GigabitEthernet0/0/0]ospf dr
[r2-GigabitEthernet0/0/0]ospf dr-priority 0
r3和r4，r4为dr
[r3]int g0/0/1
[r3-GigabitEthernet0/0/1]ospf
[r3-GigabitEthernet0/0/1]ospf dr
[r3-GigabitEthernet0/0/1]ospf dr-priority 0
Enter system view, return user view with Ctrl+Z.
[r4]int g0/0/1
[r4-GigabitEthernet0/0/1]ospf
[r4-GigabitEthernet0/0/1]ospf dr
[r4-GigabitEthernet0/0/1]ospf dr-priority 0
邻居关系表
全网可达
r1环回可以访问r4的环回
