上一篇文章：W5500以太网控制器芯片（一）：ioLibrary库实现TCP服务器
?
前面已经通过移植官方的ioLibrary库实现了TCP回环测试（W5500做tcp服务器），下面我们来实现W5500做TCP客户端，连接远程的TCP服务器。
准备工具：
a、电脑上装一个网络调试工具，做TCP服务器用
b、一个路由器，后面电脑和W5500都要接到路由器上
c、W5500+支持SPI接口的MCU或者SOC
d、官方的ioLibrary库文件（上一篇文章中说明了下载方式）
1、移植驱动
基本TCP客户端测试依旧不需要引入其他驱动，只要W5500的基本驱动即可，即前一篇文章的W5500、socket、wizchip_config的c和h文件引入工程中即可，与TCP服务器的引入方式一致
2、SPI接口初始化
与TCP服务器的也完全一致，直接参照前一篇文章即可，分别实现以下3类接口：
（1）SPI读写
（2）进入、退出临界区
（3）片选信号输出
3、实现TCP客户端
（1）网络初始化：参照上一篇文章，包括network_init，以及上面几个SPI接口函数的注册
?
delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
uart_init(115200); //串口初始化
LED_Init();
SPI2_Init(); //初始化SPI
// First of all, Should register SPI callback functions implemented by user for accessing WIZCHIP
/* Critical section callback */
//reg_wizchip_cris_cbfunc(SPI_CrisEnter, SPI_CrisExit); //注册临界区函数
reg_wizchip_cris_cbfunc(NULL, NULL); // 注册临界区函数
reg_wizchip_cs_cbfunc(SPI_CS_Select, SPI_CS_Deselect);// 注册片选函数
/* SPI Read & Write callback function */
reg_wizchip_spi_cbfunc(SPI_ReadByte, SPI_WriteByte); //注册读写函数
/* WIZCHIP SOCKET Buffer initialize */
if(ctlwizchip(CW_INIT_WIZCHIP,(void*)memsize) == -1){
printf("WIZCHIP Initialized fail.\r\n");
while(1);
}
/* PHY link status check */
do{
if(ctlwizchip(CW_GET_PHYLINK, (void*)&tmp) == -1){
printf("Unknown PHY Link stauts.\r\n");
}
}while(tmp == PHY_LINK_OFF);
/* Network initialization */
network_init();（2）定义一下要连接的服务器的IP和端口
uint8_t dest_ip[4] = {10, 1, 1, 144};
uint16_t dest_port = 5000;（3）TCP客户端事件处理函数实现
/**
* @brief TCP客户端事件处理函数
*/
int32_t loopback_tcpc(uint8_t sn, uint8_t* buf, uint8_t* destip, uint16_t destport)
{
int32_t ret; // return value for SOCK_ERRORs
uint16_t size = 0, sentsize=0;
// Port number for TCP client (will be increased)
uint16_t any_port = 5000;
// Socket Status Transitions
// Check the W5500 Socket n status register (Sn_SR, The 'Sn_SR' controlled by Sn_CR command or Packet send/recv status)
switch(getSn_SR(sn))
{
case SOCK_ESTABLISHED :
if(getSn_IR(sn) & Sn_IR_CON) // Socket n interrupt register mask; TCP CON interrupt = connection with peer is successful
{
#ifdef _LOOPBACK_DEBUG_
printf("%d:Connected to - %d.%d.%d.%d : %d\r\n",sn, destip[0], destip[1], destip[2], destip[3], destport);
#endif
setSn_IR(sn, Sn_IR_CON); // this interrupt should be write the bit cleared to '1'
}
//
// Data Transaction Parts; Handle the [data receive and send] process
//
if((size = getSn_RX_RSR(sn)) > 0) // Sn_RX_RSR: Socket n Received Size Register, Receiving data length
{
if(size > DATA_BUF_SIZE) size = DATA_BUF_SIZE; // DATA_BUF_SIZE means user defined buffer size (array)
ret = recv(sn, buf, size); // Data Receive process (H/W Rx socket buffer -> User's buffer)
if(ret <= 0) return ret; // If the received data length <= 0, receive failed and process end
size = (uint16_t) ret;
sentsize = 0;
// Data sentsize control
while(size != sentsize)
{
ret = send(sn, buf+sentsize, size-sentsize); // Data send process (User's buffer -> Destination through H/W Tx socket buffer)
printf("%s\r\n",buf);
if(ret < 0) // Send Error occurred (sent data length < 0)
{
close(sn); // socket close
return ret;
}
sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
}
}
//
break;
case SOCK_CLOSE_WAIT :
#ifdef _LOOPBACK_DEBUG_
//printf("%d:CloseWait\r\n",sn);
#endif
if((ret=disconnect(sn)) != SOCK_OK) return ret;
#ifdef _LOOPBACK_DEBUG_
printf("%d:Socket Closed\r\n", sn);
#endif
break;
case SOCK_INIT :
#ifdef _LOOPBACK_DEBUG_
printf("%d:Try to connect to the %d.%d.%d.%d : %d\r\n", sn, destip[0], destip[1], destip[2], destip[3], destport);
#endif
if( (ret = connect(sn, destip, destport)) != SOCK_OK) return ret; // Try to TCP connect to the TCP server (destination)
break;
case SOCK_CLOSED:
close(sn);
if((ret=socket(sn, Sn_MR_TCP, any_port++, SF_TCP_NODELAY)) != sn) return ret; // TCP socket open with 'any_port' port number
#ifdef _LOOPBACK_DEBUG_
printf("%d:TCP client loopback start\r\n",sn);
//printf("%d:Socket opened\r\n",sn);
#endif
break;
default:
{
break;
}
}
return 1;
}
上面将W5500客户端从电脑服务器上收到的TCP数据通过串口打印出来，同时回复给电脑
（4）在主进程中加入TCP客户端事件处理
/*******************************/
/* WIZnet W5500 Code Examples */
/*******************************/
/* Main loop */
while(1)
{
//TCP客户端回环测试
loopback_tcpc(SOCK_TCPS, gDATABUF, dest_ip, dest_port);
delay_ms(20);
LED1 = 0;
delay_ms(20);
LED1 = 1;
} // end of Main loop在循环中定时处理TCP客户端事件，同时闪一下灯（循环间隔不重要，别太长就行）
4、验证客户端
?(1)首先，我们要将电脑和设备全部接到路由器上（电脑不必用以太网，wifi连上去也一样）

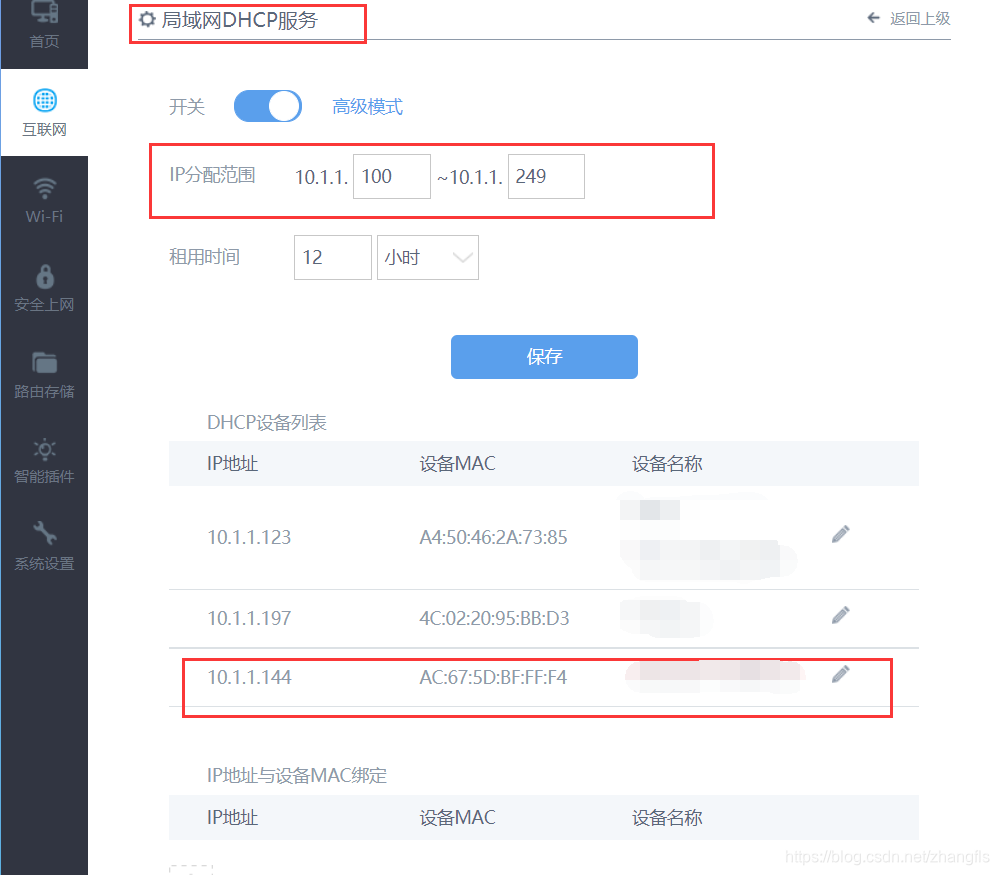

（2）检查路由器的网关地址和路由器给电脑分配的IP地址
当然，路由器找不到该功能的，CMD命令行ipconfig一下查电脑的IP和网关即可
此时，读到的网关为10.1.1.1，所以我们要把W5500的默认IP地址改到该网段下（前三个网段一致），比如10.1.1.200，参照前一篇文章。
wiz_NetInfo gWIZNETINFO = { .mac = {0x00, 0x08, 0xdc,0x00, 0xab, 0xcd},
.ip = {10, 1, 1, 200},
.sn = {255,255,255,0},
.gw = {10, 1, 1, 1},
.dns = {8,8,8,8},

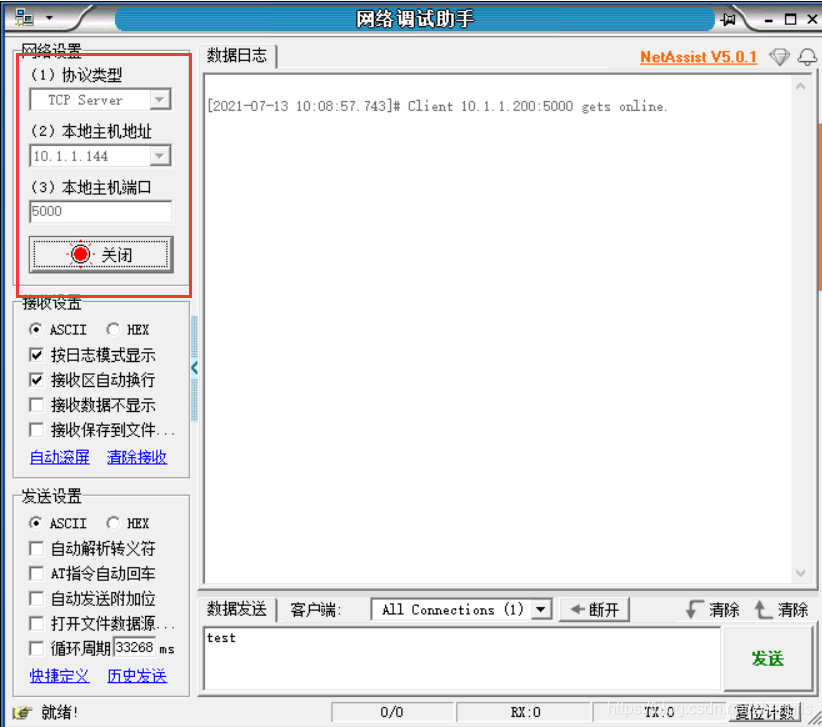

.dhcp = NETINFO_STATIC};（4）在电脑上使用网络调试工具，开启一个TCP服务器（注意端口号服务器要和客户端程序里设置的一致，比如此处设置的都是5000）
?（5）设备写入程序，上电开始测试
从串口数据上可以看到，设备开始连接，并连接电脑成功

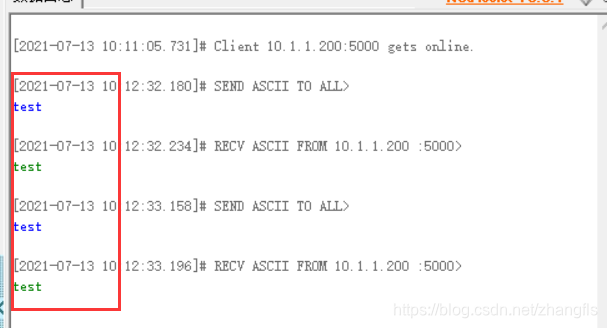

电脑发送的数据，W5500原样返回，同时串口返回的数据也符合我们的预期。
这样，TCP客户端模式收发数据就实现了。注意：
（1）、W5500设置的IP的不应该与路由器内其他设备冲突
（2）、连接的服务器不只可以是本地的电脑，如果路由器是联网的，那么连接任意公网内的TCP服务器都是可以的，比如如果你有个云服务器，在上面开一个TCP服务器，也是可以连上的
?
当然，我们实际使用，肯定不可能将W5500连上网口后，还要检查路由器的IP，然后重新改一下程序，把W5500的IP地址改掉，这也不现实。所以，还要在W5500上引入DHCP服务，这个东西下一篇文章再说。
?
?
?
