引言
随着网络的不安全因数越来越多，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。
一、访问控制列表概述
1、读取第三层（针对IP协议或者ICMP协议）、第四层（针对TCP协议的某些端口或者针对UDP协议的某些端口）包头信息（禁用流量端口的策略）
根据预先定义好的规则对包进行过滤
2、访问控制列表利用4个元素定义的规则
①IP报头：源地址、目的地址；
②TCP报头：源端口、目的地址。
二、访问控制列表的工作原理
1、访问控制列表在接口应用的方向
出：已经过路由器的处理，正离开路由器接口的数据包
入：已到达路由器接口的数据包，将被路由器处理
列表应用到接口的方向与数据方向
2、访问控制列表的处理过程
按顺序匹配（至少放行一条流量）
三、访问控制列表的类型
1、标准访问控制列表（靠近目标的地方调用）
①基于源IP地址过滤数据包；
②标准访问控制列表的访问控制列表号是2000—2999。
2、扩展访问控制列表（更精确）（靠近源地方调用）
①基于源IP地址、目的IP地址，指定协议、端口和标指来过滤数据包；
②扩展访问控制列表的访问控制列表号是3000—3999。

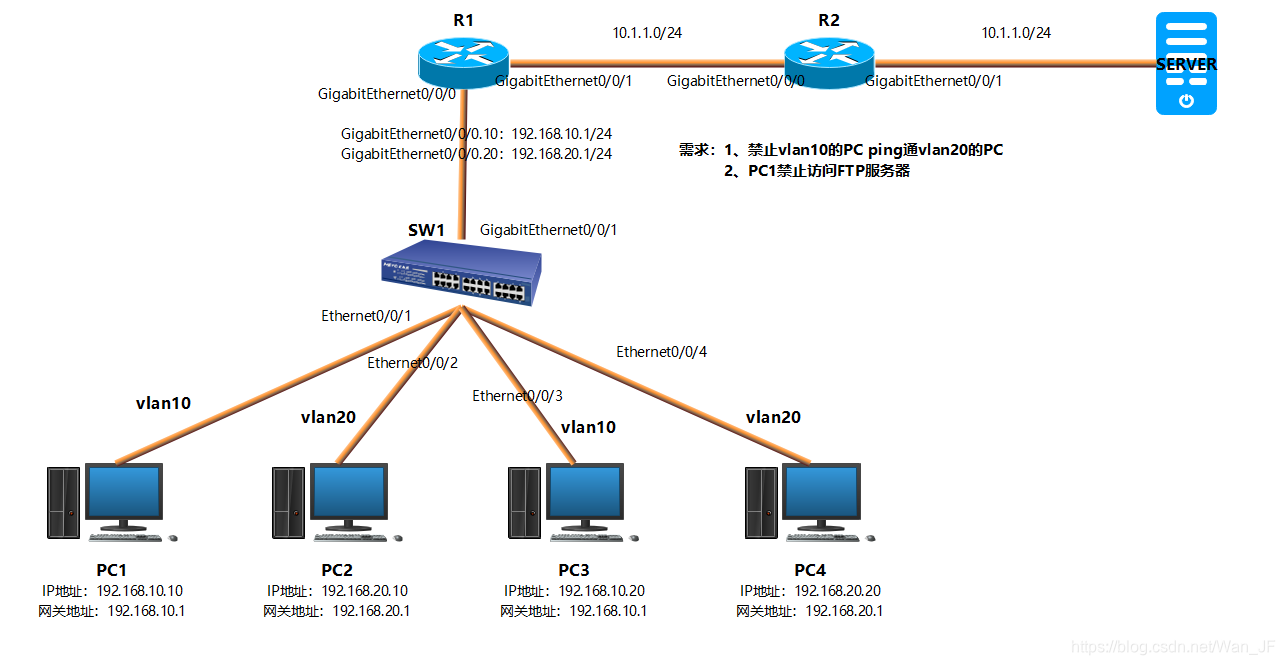

四、基本配置
SW1配置：
[SW1]vlan batch 10 20（创建vlan）
[SW1]interface Ethernet0/0/1（进入接口）
[SW1-Ethernet0/0/1]port link-type access（接口accsee类型）
[SW1-Ethernet0/0/1]port default vlan 10（将接口划分到VLAN里）
[SW1]interface Ethernet0/0/2（进入接口）
[SW1-Ethernet0/0/2]port link-type access（接口accsee类型）
[SW1-Ethernet0/0/2]port default vlan 20（将接口划分到VLAN里）
[SW1]interface Ethernet0/0/3（进入接口）
[SW1-Ethernet0/0/3]port link-type access（接口accsee类型）
[SW1-Ethernet0/0/3]port default vlan 10（将接口划分到VLAN里）
[SW1]interface Ethernet0/0/4（进入接口）
[SW1-Ethernet0/0/4]port link-type access（接口accsee类型）
[SW1-Ethernet0/0/4]port default vlan 20（将接口划分到VLAN里）
[SW1]interface GigabitEthernet0/0/1（进入接口）
[SW1-GigabitEthernet0/0/1]port link-type trunk（接口trunk类型）
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20（端口上允许通过的VLAN ）
R1配置：
[R1]interface GigabitEthernet0/0/0（进入接口）
[R1-GigabitEthernet0/0/0]undo shutdown（开启接口）
[R1]interface GigabitEthernet0/0/0.10（进入子接口）
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10（子接口封装VLAN）
[R1-GigabitEthernet0/0/0.10]ip address 192.168.10.1 255.255.255.0（子接口设置IP地址）
[R1-GigabitEthernet0/0/0.10]arp broadcast enable（ARP广播启用）
[R1]interface GigabitEthernet0/0/0.20（进入子接口）
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20（子接口封装VLAN）
[R1-GigabitEthernet0/0/0.20]ip address 192.168.20.1 255.255.255.0（子接口设置IP地址）
[R1-GigabitEthernet0/0/0.20]arp broadcast enable（ARP广播启用）
[R1]interface GigabitEthernet0/0/1（进入接口）
[R1-GigabitEthernet0/0/1]ip address 10.1.1.1 255.255.255.0（设置IP地址）
[R1-GigabitEthernet0/0/1]undo shutdown（开启接口）
[R1]ip route-static 10.1.2.0 255.255.255.0 10.1.1.2（配置静态路由）
[R1]acl number 2000（创建标准列表）
[R1-acl-basic-2000]rule 5 deny source 192.168.10.0 0.0.0.255（规则5拒绝源192.168.10.0 0.0.0.255）
[R1-acl-basic-2000]rule 10 permit source any（规则10允许源任何地址）
[R1]interface GigabitEthernet0/0/0.20（进入子接口）
[R1-GigabitEthernet0/0/0.20]traffic-filter outbound acl 2000（流量筛选启用acl 2000）
[R1]acl number 3000（创建扩展列表）
[R1-acl-adv-3000]rule 5 deny tcp source 192.168.10.10 0 destination 202.10.100.100 0 destination-port eq ftp（规则5拒绝tcp源192.168.10.10 0目标202.10.100.100 0目标端口eq ftp）
[R1-acl-adv-3000]rule 10 permit ip source any destination any（规则10允许ip源任何地址目标任何地址）
[R1]interface GigabitEthernet0/0/0.10（进入子接口）
[R1-GigabitEthernet0/0/0.10]traffic-filter inbound acl 3000（流量筛选启用acl 3000）
R2配置：
[R2]interface GigabitEthernet0/0/0（进入接口）
[R2-GigabitEthernet0/0/0]ip address 10.1.1.2 255.255.255.0 （设置IP地址）
[R2-GigabitEthernet0/0/0]undo shutdown（开启接口）
[R2]interface GigabitEthernet0/0/1（进入接口）
[R2-GigabitEthernet0/0/1]ip address 10.1.2.2 255.255.255.0（设置IP地址）
[R2-GigabitEthernet0/0/1]undo shutdown（开启接口）
[R2]ip route-static 192.168.10.0 255.255.255.0 10.1.1.1（配置静态路由）
[R2]ip route-static 192.168.20.0 255.255.255.0 10.1.1.1（配置静态路由）
总结
限制网络流量、提高网络性能；提供对通信流量的控制手段；提供网络访问的基本安全手段。
