HCL实验-配置OSPF并修改priority和cost进行改变引流的简单实验
????在OSPF协议中的路由计算环节，LSDB中得到的是带权有向图，每台路由器分别以自己为根节点计算最小生成树，基于该生成树会将路由添加到路由表，当然也会关注到优先级的问题，优先级高的还是会优先走。

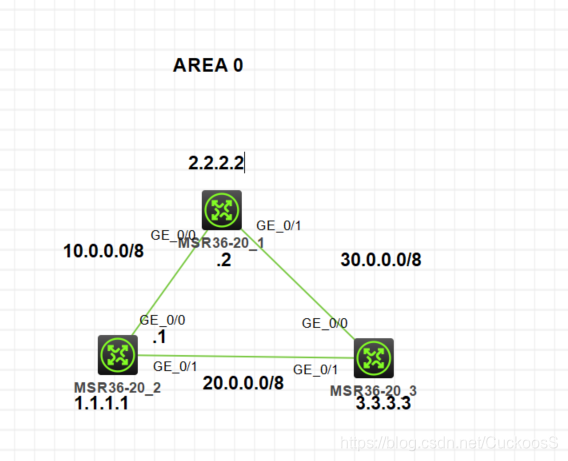

一、实验拓扑图
二、配置流程
1. 配置IP
????连线完毕后启动设备，使用HCL模拟器是需要点击启动设备按钮来启动的！等待设备启动完毕之双击路由器即可进入命令行终端（或者鼠标右键选择）.
我们先明确一下我们要配置的IP，首先我们需要配置路由器的接口的IP，根据拓扑图我们可以知道要配置什么IP和掩码，同时我们还需要配置一个loopback接口的IP，配置loopback接口有两个作用，首先是在OSPF协议中作为路由器的唯一标识（Router ID），因为loopback是常驻up的，避免了各种原因down掉接口失去路由效用，或者更换拓扑时又要重新配置等，并且配置32位掩码可以唯一标识，同时loopback接口可以帮助我们排错。
??配置举例：
MSR36-20_2
[R1]int gi 0/0 //进入接口，配置接口的IP
[R1-GigabitEthernet0/0]ip add 10.0.0.1 8
[R1-GigabitEthernet0/0]qu
[R1]int gi 0/1
[R1-GigabitEthernet0/1]ip add 20.0.0.1 8
[R1]interface LoopBack 0 //开启loopback接口，并配置IP
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]qu
[R1]router id 1.1.1.1 //使用loopback的IP作为RID
??其他两个路由器配置也是如此，这里不再赘述，全部配置成功后路由器在同网段之间的接口可以相互ping通。
2. 配置OSPF
????配置OSPF的可以简单概括为启动OSPF进程（ospf [process-id]）、配置OSPF区域（area [area-id]） 简单介绍一下OSPF协议的工作流程， 当启动OSPF进程的时候路由器就会定时的发送Hello包寻找邻居，此时自己和邻居都处于“init”状态，通过Hello包携带参数来和邻居进行协商，协商完成后进入”2-WAY‘状态，
????都确认通信完毕了就开始选大哥和大哥替补，也就是DR（指定路由器）和BDR（备用指定路由器），DR负责更新其他所有OSPF路由器，BDR监控DR，在DR发生故障时接替DR，根据优先级和Route ID来先选举出BDR，再选举出DR，如果有路由器宣告自己是DR或者是BDR，只在有宣告的路由器当中进行选举，只有优先级为0的路由器没有选举资格（根据实际需求，有时候我们可能会对某个特殊路由器排除在选举之外，进行特殊配置）。
????这里只是大致介绍一下，有兴趣的读者可以查阅资料更深入了解。 选举完成后路由器会发送自己的LSA（链路状态表）概要给邻居告诉邻居设备链路状态和开销等，邻居比对自己的LSA，向路由器发出自己相对缺少的LSA内容，然后原路由器会把邻居缺少内容的详细数据发给邻居，这一流程完成后路由器进入“full”状态。
????“full”状态之后就开始计算路由了，这里就是本次实验的重头戏。
????在OSPF协议中的路由计算环节，LSDB中得到的是带权有向图，每台路由器分别以自己为根节点计算最小生成树，基于该生成树会将路由添加到路由表，当然也会关注到优先级的问题，优先级高的还是会优先走。
????这时候就要参考priority和cost值了，根据cost值会决定最小生成树的形状。
?开始配置
?举例：
MSR36-20_2
[R1]ospf 1 //进程号，可以多进程
[R1-ospf-1]area 0 //area 0是骨干区域，所有分支都要连接骨干，一般先配骨干再展开
[R1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.255.255.255 //相邻网络网络号+掩码反码
[R1-ospf-1-area-0.0.0.0]network 20.0.0.0 0.255.255.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]dis th //检查配置情况
#
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 10.0.0.0 0.255.255.255
network 20.0.0.0 0.255.255.255
#
return
??其他两个路由器也如此配置，配置完毕后就会自动的进行OSPF协议的工作流程了，等待一会后就可以相互ping通，并且可以查看相关ospf邻居了。
??从MSR36-20_2（最左边那个）ping到MSR36-20_3（最右边那个），通过对MSR36-20_2的GE_0/1接口以及GE_0/0进行抓包发现ICMP包是走的下面20.0.0.0/8网段的那条路，而不是走上面过20.0.0.0/8 + 30.0.0.0/8 这两个网段的路，此时我们可以通过修改出口的cost值来改变最小生成树的形状，举例如下
??这里是举例修改下面那条出口的cost为100，上面那两条都改为10
?MSR36-20_2
[R1]int gi 0/0
[R1-GigabitEthernet0/0]ospf cost 10
[R1-GigabitEthernet0/0]qu
[R1]int gi 0/1
[R1-GigabitEthernet0/1]ospf cost 100
MSR36-20_1
[R2]int gi 0/0
[R2-GigabitEthernet0/0]ospf cost 10

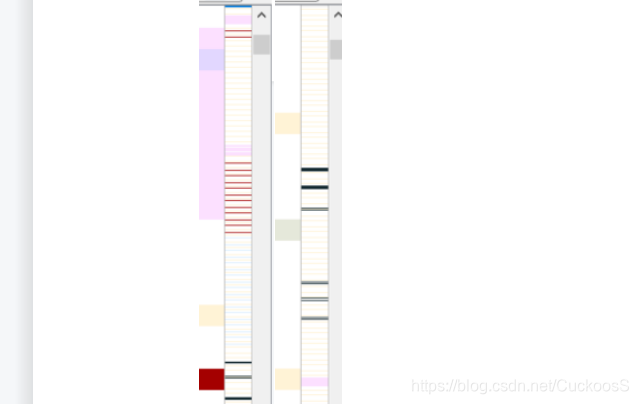

??此时再从1.1.1.1ping3.3.3.3，再两条路抓包，已经看到走上面那条路而不走下面那条路了，我们可以从下面这个图看出来，左边是下面那条路，右边是上面那条路，当然这里只是形象的表达， 方便刚入门的新手能看得懂。
更改优先级需要重启OSPF进程重新进行工作，重启需要在用户视图（系统视图在退出一级）上使用
reset ospf [process-id] process
重启OSPF进程后即可正确根据dr优先级进行处理
如果只更改cost是不用重启也生效的
priority是优先度大于cost的，先看priority再看cost
[R1]int gi 0/1
[R1-GigabitEthernet0/1]ospf cost 10
[R1-GigabitEthernet0/1]ospf dr-priority 20
[R1]int gi 0/0
[R1-GigabitEthernet0/0]ospf dr-priority 10
<R1>dis ospf routing
OSPF Process 1 with Router ID 1.1.1.1
Routing Table
Topology base (MTID 0)
Routing for network
Destination Cost Type NextHop AdvRouter Area
20.0.0.0/8 10 Transit 0.0.0.0 3.3.3.3 0.0.0.0
10.0.0.0/8 1 Transit 0.0.0.0 2.2.2.2 0.0.0.0
3.3.3.3/32 6 Stub 10.0.0.2 3.3.3.3 0.0.0.0
2.2.2.2/32 1 Stub 10.0.0.2 2.2.2.2 0.0.0.0
30.0.0.0/8 6 Transit 10.0.0.2 3.3.3.3 0.0.0.0
1.1.1.1/32 0 Stub 0.0.0.0 1.1.1.1 0.0.0.0
Total nets: 6
Intra area: 6 Inter area: 0 ASE: 0 NSSA: 0
至此，本次实验结束
三、文章结尾
??本次实验重在加深对OSPF协议工作表现的理解和尝试，当然基础知识在这里也没必要全部介绍，本文重在分享学习过程中举一反三的例子，如果有错误或者疏漏希望高手指出，能够对网络学习有更多的推进。
