简介
虹科 Allegro 网络万用表是用于网络分析的诊断工具和故障排除工具。它能提供高粒度和L2-L7层详细的分析。可以快速识别网络问题、性能瓶颈和数据包丢失等问题。
问题描述
如何使用虹科 Allegro 网络万用表快速轻松地检查网络负载？让我们举一个实际的例子：上午 9 点到 10 点之间，许多个用户抱怨他们的网络连接有时很慢。
仪表盘
首先，我们从仪表板中的概述开始。通过浏览器打开web界面，在这里我们可以看到诸多统计信息，一目了然的了解当前网络概况。
选择时间间隔
接下来在右上角选择一个时间视图，选择一个比要检查的间隔更长的时间范围：
在这种情况下，为了寻找今天早上的事件，选择了最新一天的视图。现在通过使用 鼠标选择（单击“拖动”）以下部分来选择用户报告问题的时间段：
TopN 分析
Allegro 的内部数据库现在在选定的时间间隔内工作，因此您可以调查存在哪些问题。
以下几点可以在仪表板上使用：
- Top 协议：**网络中的端点可能会遇到增加的意外流量，例如大型 Windows 更新。通过单击协议，您可以查看哪些 IP 生成了此流量。
- Top IP：例如，可能有多个备份同时运行，这会给链路和内部服务器带来负担。
- Top MAC 地址：例如，如果此处出现大量多播或广播流量；这可能表明存 在环路或类似问题，并且数据包风暴会给网络带来沉重负担。
- 高 TCP 重传率：这可以指示网段过载，例如来自 WLAN 或终端设备。
- 低网络流量或没有网络流量：这可能表示链路问题，例如没有连接到 Internet 或另一个网络节点。
故障诊断

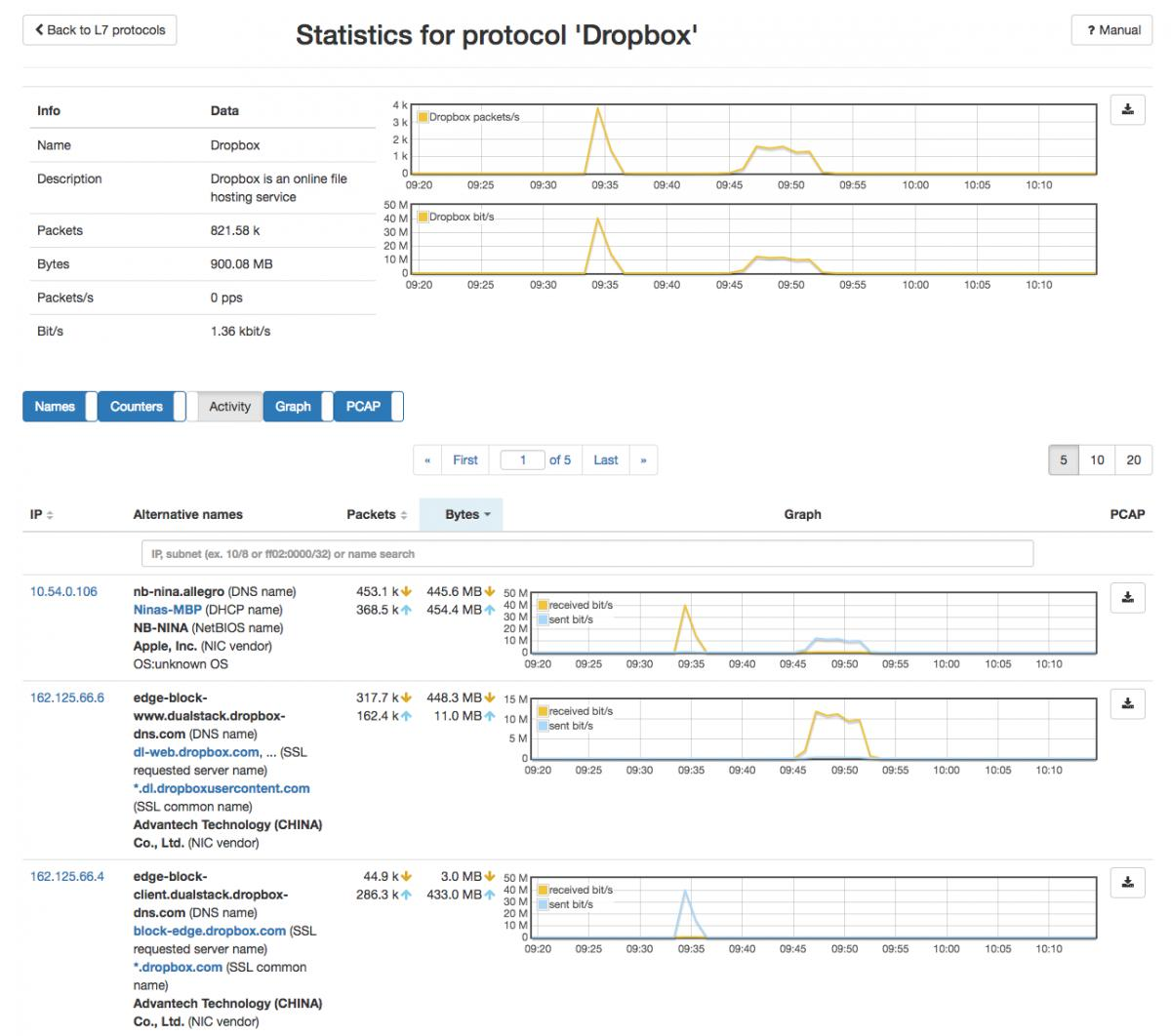

在我们的示例中，Dropbox 显示总共 900 MB 的数据传输。通过单击“Dropbox”， 我可以轻松查看谁产生了此流量的概览：
在这里，计算机“nb-nina.allegro”以高达 40 MBit/s 的速率生成到 Dropbox 的上传 和下载。这可能会因上传和下载而导致用户中断。通过单击 IP 地址，然后在“会话”选项卡上，您可以通过 TCP 重新传输对连接进行排序：
您可以使用重传次数来估计 Allegro 和接收方之间是否存在瓶颈，以及是否需要重传更多数据包。在我们的示例中，大约有 1.4%（448,2MB 中的 6MB）重传。12 MBit/s（上传）到 Dropbox。可能此时上行链路繁忙并丢弃了几个 TCP 数据包。如果您需要更详细的分析，您可以使用 pcap 按钮来提取会话数据包。
