[网络协议]IM之Qunar实现

刘帆

2015年5月加入去哪儿网IM团队，主要负责办公IM和客服IM的系统开发和架构设计。擅长使用Erlang语言开发高并发、高可用的应用服务。致力于可扩展的IM系统，模块化组件，使用一套服务实现办公、客服、消息推送等多种功能。

Qunar由于业务上对 IM 系统的需求，以及对 IM 需要支持的功能和扩展，结合市面上已有的 IM 的实现，实现了自己的一套完善的办公 IM 和客服 IM 系统。具备了以下几个重要特点：实时性，可靠性，一致性，安全性，扩展性，高并发。

1. IM 是什么

IM（Instant messaging）是一种通过网络提供实时消息传输的在线沟通技术。IM 系统一般包括：IM 客户端、 IM 服务器、网络以及在他们之间传输的消息。

整个流程类似于我们寄送包裹：用户A（客户端）将写有发件人和收件人的包裹（消息）给到邮局（服务器），邮局（服务器）根据包裹（消息）上收件人的信息，将包裹（消息）发送给用户B（客户端），完成整个消息的传输。

大家常见的 IM 实现：

2. IM 常见实现方案

XMPP 协议

XMPP 是一个开放式的 XML 协议，设计用于准实时消息和出席信息以及请求－响应服务。

XMPP 协议单元包括三个大类：

Presence：Presence 决定了 XMPP 实体的状态，用来告诉服务器该实体是在线、离线或者繁忙；

Message：用户之间发送和接收的消息；

IQ：请求-响应类型的报文；

优点：XMPP 有大量的优秀实现，且社区环境良好，功能和扩展能力丰富。

缺点：报文较大，耗费网络流量和电量。

MQTT 协议

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议），是一种基于发布/订阅（publish/subscribe）模式的"轻量级"通讯协议，该协议构建于 TCP/IP 协议上，由 IBM 在1999年发布。MQTT 最大优点在于，可以以极少的代码和有限的带宽，为连接远程设备提供实时可靠的消息服务。作为一种低开销、低带宽占用的即时通讯协议，使其在物联网、小型设备、移动应用等方面有较广泛的应用。

MQTT 是一个基于客户端-服务器的消息发布/订阅传输协议。MQTT 协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。正是由于它的简单，也带来了他的缺点：需要自己去实现聊天，好友等IM的逻辑。

3. Qunar 实现

协议的选择

基于上面调研的常用 IM 协议，我们最终选择了 XMPP 协议最为最开始的实现协议：

因为可以用最小的开发工作来实现基本的聊天功能；

可以使用已有的扩展插件，更快实现更多的功能；

针对 XMPP 的缺点，做针对性的修改，将网络传输这一阶段，改成 protocol buffer 协议，弥补网络流量和电量的短板。

开源项目的选择

基于：

ejabberd 是基于 Jabber/XMPP 协议的即时通讯服务器；

由 GPLv2 授权（免费和开放源码）；

采用 Erlang/OTP 开发，它的特点是，跨平台，容错，集群和模块；

Ejabberd 是可扩展性最好的一种 Jabber/XMPP 服务器之一，支持分布多个服务器，并且具有容错处理，单台服务器失效不影响整个 cluster 运作；

Erlang 的调度和 GC 策略更适合 IM 的实时性要求（见参考）。

团队最终选择使用 ejabberd 开源实现来快速实现自己的 IM 功能。

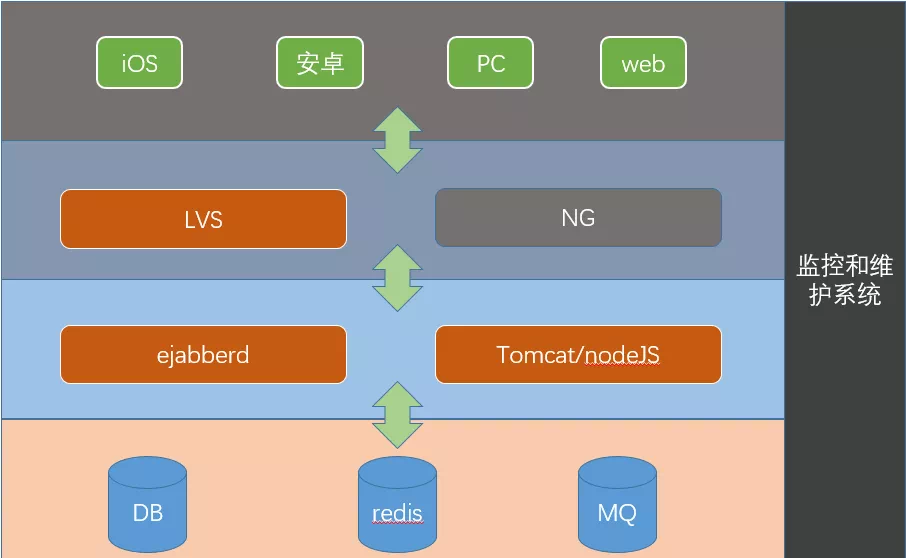

架构设计

1. 客户端通过两条连接来和服务器进行通讯

TCP 长连接（ web 使用的 websocket ）：该连接上交互的是和状态相关或者多端同步的报文；

HTTP 连接：和状态无关或者不需要多端同步的。

2. 负载均衡

TCP 长连接通过 LVS 或者 HA 来做负载均衡；

HTTP 通过 nginx 来做负载均衡。

3. 数据

数据或直接放入数据库或者进入 MQ ，供需要方订阅消费；

高频访问数据放到 redis ，供应用频繁查询，减小数据压力。

4. 管理维护

提供内网接口，供其他系统扩展 IM 功能；

提供监控和维护工具，方便系统维护和故障处理。

ejabberd 架构

消息流转过程为：

1. 客户端通过长连接，将消息发送给服务器，进入到负责该连接的ejabberd_c2s进程；

2. ejabberd_c2s进程处理完之后，调动 ejabberd_router:route(From,To,Stanza)来路由该消息；

3. ejabberd_router处理自己的公共逻辑；

4. 然后如果是发给该IM系统的消息，会将消息发送给 ejabberd_local进程；

5. ejabberd_local判断如果 To是具体某个人，则会把消息发送给负责该用户连接的 ejabberd_sm进程；

6. ejabberd_sm进程会查询收消息的用户，有几个在线设备，然后将改消息发送给该用户的多个 ejabberd_c2s进程；

7. ejabberd_c2s进程将消息通过自己负责的TCP连接，将消息发送给客户端。

这样，一条消息就完整的从用户A传输到了用户B，实现消息的即时沟通。

对于上图中没有提到的部分属于：与另一个IM通讯（ ejabberd_s2s)、服务器本地处理( Processedbyserver)

ejabberd 功能扩展

在上一节 ejabberd 架构图中，我们可以在每个步骤中添加 hook 函数，添加自己的扩展功能。我们添加的扩展功能有：

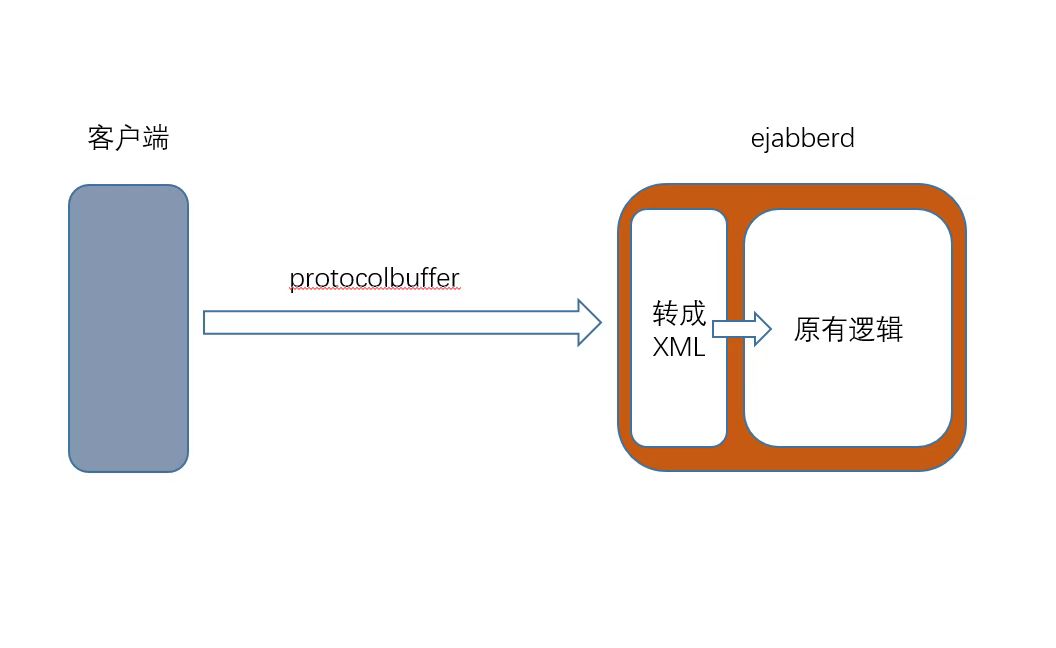

使用 protocolbuffer 协议

由于 XMPP 协议具有：XML 报文流量大、耗电高等缺点，我们通过使用 protocolbuffer 替换掉 xml 报文，实现客户端到服务器之间的流量传输，减少报文流量和降低手机端的耗电量。在服务端将 protocolbuffer 再转换成 ejabberd 服务器使用的 xml 格式，减少服务端 im 逻辑的修改。

消息可靠性

我们通过以下渠道来确保 IM 消息的可靠性：

• 设备在线时，通过消息确认回执来保证消息正确的发送出去和接收到；

• 设备不在线时，当再次登录的时候，通过 HTTP 接口，拉取从上次退出到这次登录时间段内所有的历史消息；

• 每条消息具有唯一id，确保发送消息时候的幂等性，重复发送同一条消息，只会展示和存储一条消息。

消息确认回执

我们在 ejabberd_c2s进程收到消息的时候，添加一个 hook 函数，用来作为服务器对收到消息的确认，同时将时间戳也返回给客户端，作为该消息的时间戳。

消息确认回执，主要解决的是问题是：保证消息至少一次发送成功，只有客户端收到了服务器的确认回执，才会认为消息到达了服务器，得到了响应的处理；否则客户端就会认为消息没有到达服务器，发送失败了。

消息同步

当我们同一个账号同时登录多个设备的时候，需要感知到在其他设备收发的消息，并同步展示给用户。所以我们在收发消息时，需要做必要的处理，以实现多设备同步的功能。

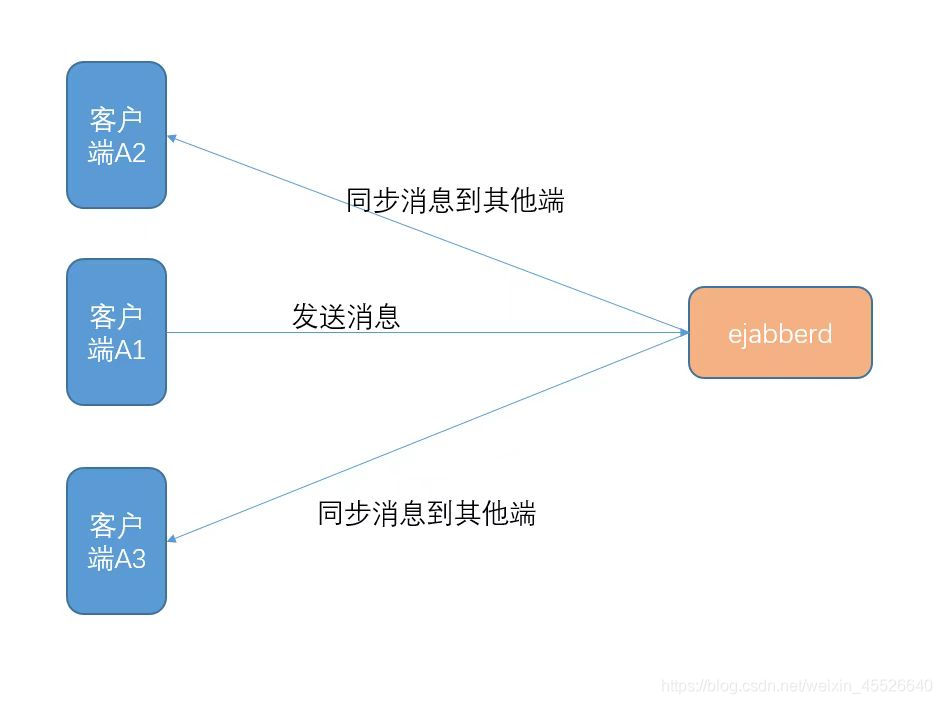

同步发送消息给其他设备：

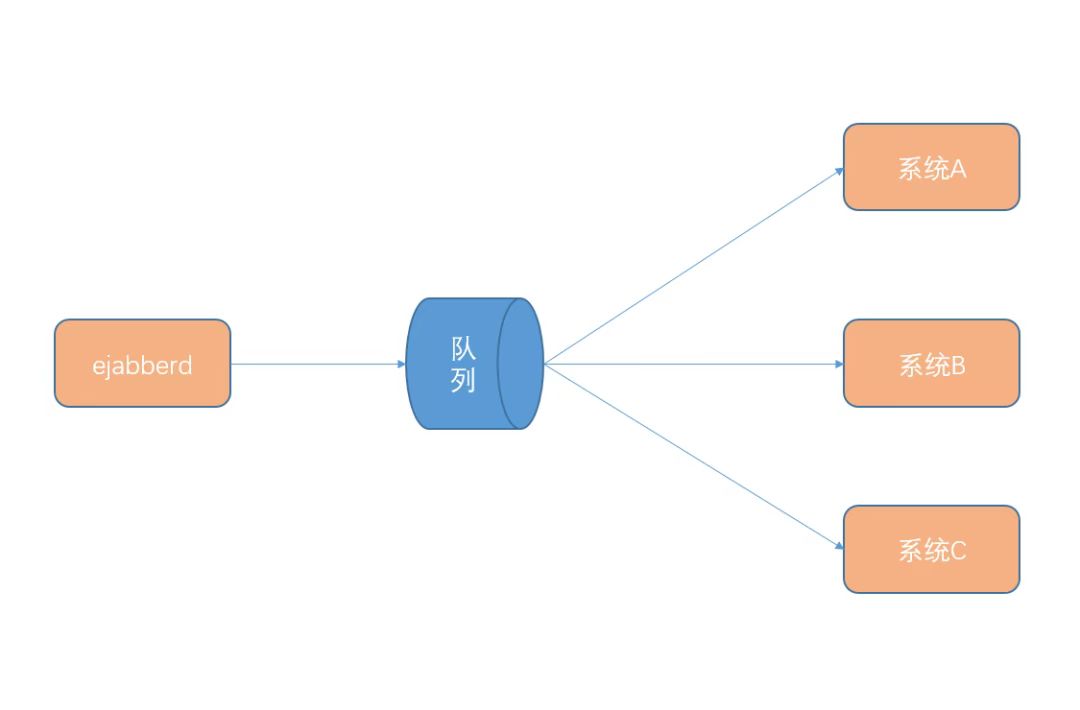

发布消息到消息队列

为了扩展 IM 功能，我们需要把所有的 IM 的消息和时间发布到消息队列，供其他系统订阅消费，实现消息的统计、分析和存储。所以我们将时间和消息分类放入到 kafka ，实现消息的异步处理。

目前发送发送的包括：消息、上下线事件、驼圈事件以及@事件等

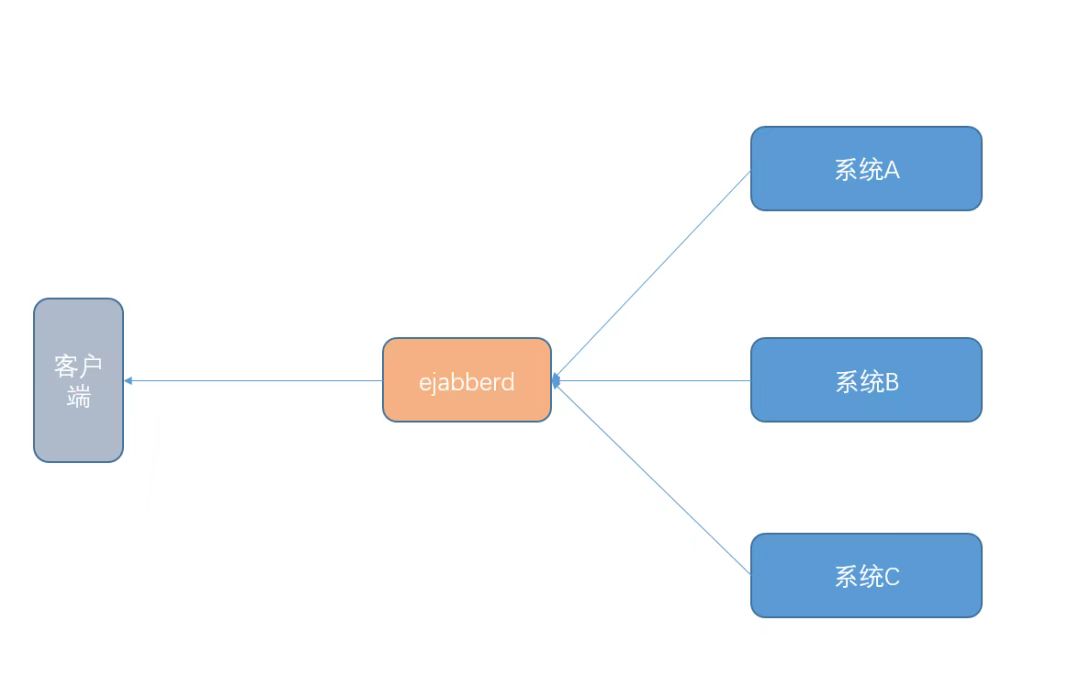

发送消息的 http 接口

为了给其他系统提供发送消息的服务，我们通过提供 http 接口的方式，来模拟来自用户的消息，实现该功能。

下发 IM 认证凭证

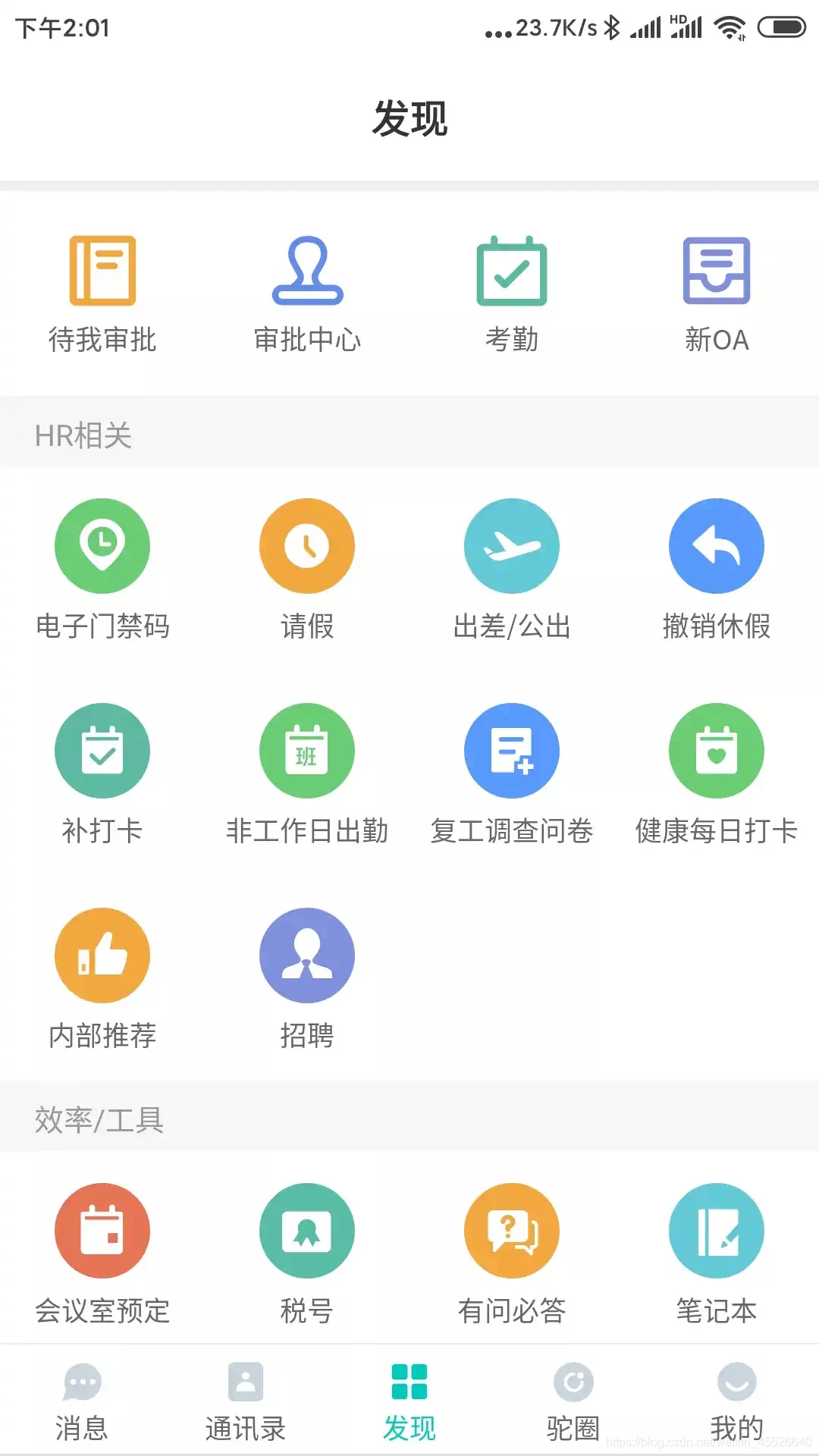

我们可以在 IM 里嵌入其它系统，来扩展 IM 的能力，包括但不限于移动 OA 、运维报警等系统。IM 客户端可以在跳转到其它系统的时候，带上 IM 的认证凭证，由其它系统来调用 IM 接口来认证身份。如果认证通过则表明是通过正在登录的 IM 客户端访问的，否则不允许访问该系统。这样就避免了让用户重复的认证身份，提高办公效率和用户体验。

IM 认证凭证的流程是：

• 当 IM 长连接建立成功且认证通过后，服务器会通过长连接下发 token 给客户端

• 客户端请求 IM 的 HTTP 接口的时候要带着 token ，用于身份认证

• 客户端打开其它受信系统的时候，也会带上 token ，用于其它系统做身份认证

• 当客户端与服务器的长连接断开的时候，服务器会销毁该 token ，使其失效。


增量拉取

在一些客户端和服务器之间需要同步的数据拉取上，我们采用增量更新的逻辑，减少每次服务器的响应数据集，加快客户端的登录和同步流程。

实现方式上，IM 采用以更新时间作为查询的 key ，服务器在每次更新数据的时候，都要更新 updatetime 字段。在客户端再次登录的时候，使用本地最新的更新时间去拉取数据，服务器如果存在比客户端更新的数据，则将增量的数据返回给客户端。

应用的场景有：

• 组织架构更新

• 消息历史更新

• 群列表更新

• 好友列表更新

• 个人配置更新

IM 功能扩展

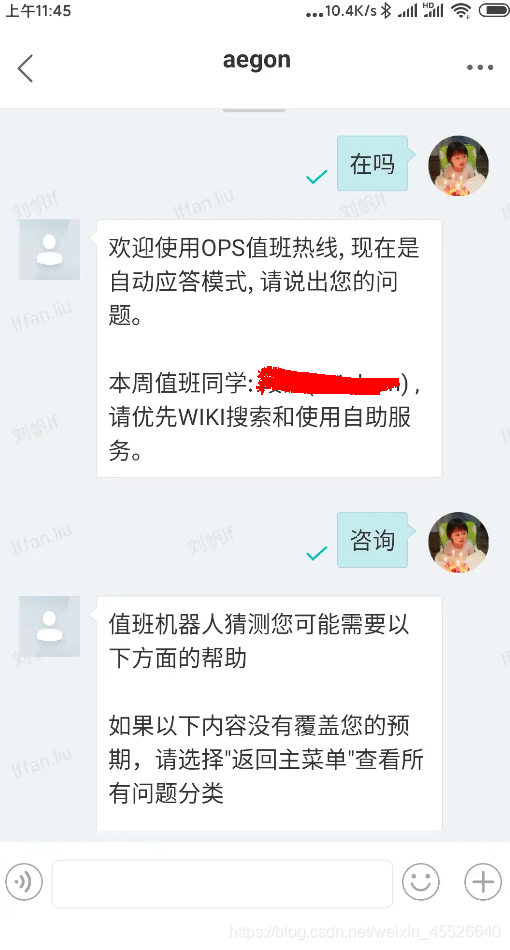

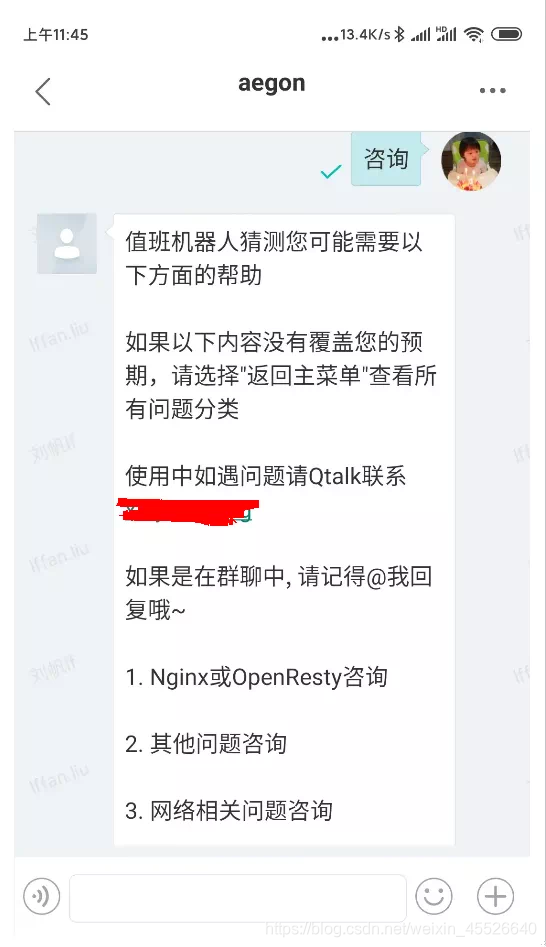

机器人实现

由于我们需要通过 IM 实现一些自助服务或者智能回复，我们需要在 IM 的扩展上实现该功能。

首先我们已经有了所有消息的队列服务功能，然后我们基于消息队列，订阅所有的消息，然后根据系统配置，将发送给特定机器人的消息，转发给对应的机器人服务。机器人服务收到发给自己的消息时，通过自己的系统配置或者自主学习的问题库，进行对应的操作，并调用IM的发消息接口，返回给咨询用户特定的消息。


我们可以通过该方式，实现各种自助和智能化的服务。节省人力成本和提高办公效率。

客服系统实现

对于客服系统，和普通 IM 有一些不同之处。在用户看来，他是在和一个店铺或者一个官方客服在聊天。实际上，后面可能是多个不同的客服，可能还会用到排队、会话超时等逻辑，所以要在常用的 IM 功能上来做扩展。

客服系统订阅所有的 IM 消息，当用户发送消息给客服的时候，客服系统需要对咨询做排队，客服分配，会话建立，然后将用户发给客服的消息转换成发给具体某一个客服的消息，然后发送给客服。

用户-------------> 店铺     转换成     店铺-----------> 客服

客服-------------> 店铺     转换成     店铺-----------> 用户

用户侧：

客服侧：

4. 数据指标

对于 IM 主要的指标，我们主要关注的有：

• 同时在线数

• 建立 TCP 的量

• 消息量

下面是对应指标的实际数值

同时在线数: 20W左右

建立 TCP 的量( QPS )：3W左右

收到消息的量( QPS )：3W左右

发出消息的量( QPS )：3W左右

5. 优化系统参数

由于长连接服务需要同时支持大量的 TCP 连接，默认的系统配置达不到系统要求，我们要按照需求更改我们的系统配置，使性能达到最优。

Linux 操作系统参数

系统全局允许分配的最大文件句柄数:

# 2 millions system-wide
sysctl -w fs.file-max=2097152
sysctl -w fs.nr_open=2097152
echo 2097152 > /proc/sys/fs/nr_open

允许当前会话/进程打开文件句柄数:

ulimit -n 1048576

/etc/sysctl.conf
持久化 ‘fs.file-max’ 设置到 /etc/sysctl.conf 文件:

fs.file-max= 1048576

/etc/systemd/system.conf 设置服务最大文件句柄数:

DefaultLimitNOFILE=1048576

/etc/security/limits.conf
/etc/security/limits.conf 持久化设置允许用户/进程打开文件句柄数:

*      soft   nofile      1048576
*      hard   nofile      1048576

TCP 协议栈网络参数

并发连接 backlog 设置:

sysctl -w net.core.somaxconn=32768
sysctl -w net.ipv4.tcp_max_syn_backlog=16384
sysctl -w net.core.netdev_max_backlog=16384

可用知名端口范围:

sysctl -w net.ipv4.ip_local_port_range='1000 65535'

TCP Socket 读写 Buffer 设置:

sysctl -w net.core.rmem_default=262144
sysctl -w net.core.wmem_default=262144
sysctl -w net.core.rmem_max=16777216
sysctl -w net.core.wmem_max=16777216
sysctl -w net.core.optmem_max=16777216

#sysctl -w net.ipv4.tcp_mem='16777216 16777216 16777216'
sysctl -w net.ipv4.tcp_rmem='1024 4096 16777216'
sysctl -w net.ipv4.tcp_wmem='1024 4096 16777216'

TCP 连接追踪设置:

sysctl -w net.nf_conntrack_max=1000000
sysctl -w net.netfilter.nf_conntrack_max=1000000
sysctl -w net.netfilter.nf_conntrack_tcp_timeout_time_wait=30

TIME-WAIT Socket 最大数量、回收与重用设置:

net.ipv4.tcp_max_tw_buckets=1048576

# 注意: 不建议开启该设置，NAT模式下可能引起连接RST
# net.ipv4.tcp_tw_recycle = 1
# net.ipv4.tcp_tw_reuse = 1

FIN-WAIT-2 Socket 超时设置:

net.ipv4.tcp_fin_timeout = 15

6. 总结

通过实现基本的 IM 功能，以及各种扩展功能，我们总结出一些 IM 核心功能：

提供稳定的 TCP 长连接服务

提供统一的认证服务

提供高性能的消息订阅和发送消息给其他服务的能力

参考：

【1】erlang GC文档

【2】Erlang Garbage Collection Details and Why It Matters

【3】Erlang Scheduler Details and Why It Matters

【4】ejabberd massive scalability: single node with 2+ million concurrent users

【5】俗说 GC 之 Heap 区内存模型的演进
