MPLS
：多协议标签交换
多协议：可以基于多种不同的3层协议来生成2.5层的标签信息；
包交换—包为网络层的PDU，故包交换是基于IP地址进行数据转发；就是路由器的路由行为；
原始的包交换：数据包进入路由器后，路由器需要查询本地的路由表（RIB-路由信息数据库），再基于下一跳或者目标ip查询本地的ARP表，才能进行数据的转发；
快速的包交换：一次路由多次交换；每个数据流中的第一个包将被基于原始包交换规则转发；过程中生成缓存列表，记录整个通讯过程，该数据流量剩余数据包仅查询缓存记录即可；
特快的包交换：无需路由，直接交换； CEF-cisco特快交换，为cisco私有技术；非cisco厂商设备均存在和cef转发机制相同的技术；
路由表、ARP –转换为 FIB（转发信息数据库）表 流量转发过程中仅查询FIB表即可；
FIB的特点：在将路由器表转换过程中，存储递归查询结果；同时将新封装的二层地址进行绑定；
IP fast0/0 172.16.20.115(7)
(递归后的出接口) 0 packets, 0 bytes
epoch 0
sourced in sev-epoch 357
Encap length 14
701CE7662A9768EFBD1D24C50800 新的二层封装
目标MAC 源MAC 类型号
标签交换：数据包在进入到的MPLS的域内后，将在第2层和3层中间压入标签号；使得域内的路由器在转发该数据包时，基于2.5层的标签号仅需要查询本地的一张LFIB表（标签转发信息数据库）
最初在包交换仅支持原始交换时，标签的意义在于更快的查询；但随着包交换的加速，使用标签交换失去了快速查表的优势；
当下MPLS存在的意义：
1、解决BGP的路由黑洞 2、MPLS VPN 3、MPLS TE 流量工程
另外：随着包交换的加速，使得今天的MPLS技术也开始基于FIB表工作；来提高MPLS的工作效率；
一、工作过程
控制层面：路由协议工作，生成RIB，流量的方向即为控制流量；
数据层面：设备基于路由表访问目标，产生数据流量；与控制层面方向相反；
控制层面：
1）在没有MPLS时控制层面仅生成RIB（路由表）和FIB（转发信息数据库）；FIB是基于RIB生成；
2）MPLS协议会启动TDP（cisco私有）或LDP（公有），直连设备间将建立邻居关系；
LDP-- 基于UDP和TCP的646端口工作；先使用udp发送组播hello包发现邻居，获取邻居ip地址，再和该直连邻居建立TCP的会话；邻居关系建立后；为了邻居关系间的稳定，一般使用设备的环回地址来建立tcp会话；建议设置环回地址为mpls协议的route-id，该id值将携带在组播收发的hello报文中，之后自动进行tcp会话建立；
总结：MPLS协议需要在直连邻居间使用router-id地址来进行TCP的会话；故前提条件为，route-id必须为设备真实使用的ip地址，建议为环回地址—稳定； 组播hello包在直连的物理接口上收发，来获取对端的router-id，自然也要求router-id值间路由可达；
因此正常在建立LDP的邻居关系间，路由协议已经收敛完成，RIB和FIB表已经生成；
3）MPLS在建立邻居关系后，生成邻居表；LDP协议再基于FIB表中学习到的路由条目生成标签号；
cisco设备默认基于FIB表中所有学习到的路由条目生成标签号，华为设备默认仅基于FIB表中32位掩码的主机路由生成标签号；原因在于正常32位主机路由为ospf学习的环回接口，正常工程中只有BGP和MPLS VPN才会基于环回通讯，使用标签转发；其他普通流量还是基于特快包交换来进行；反观cisco在启动mpls以后，所有流量将基于标签转发，降低了转发效率（前提为默认）
4）标签号生成后，将存储于本地的LIB表-标签信息数据库；LIB表将在邻居间共享；
LIB表中装载本地及邻居为每条路由分发的标签号；
5）运行MPLS协议的设备，将LIB和FIB进行结合，将标签号和最佳路径的关系映射生成LFIB表（标签转发信息数据库）
注：控制层面生成的表格
RIB—》FIB—》LIB—》LFIB 前两张表为路由协议工作后生成，后两张表为MPLS的LDP协议生成；
数据层面：
1）没有MPLS协议，基于FIB表正常转发即可
2）名词：MPLS domain – MPLS的工作半径
edge LSR（PE）–边界标签交换路由器 工作mpls域的边缘，连接域外设备
LSR （P） – 标签交换路由器 整体工作MPLS域内
3）当流量进入到第一台pe设备时， 在没有特快交换之前，路由器基于目标IP地址查询本地的RIB；
之后还要在LIB表中对应才能确定流量是否应该压入标签，需要两张表的查询；
在存在特快交换时，流量进入第一pe时，直接查询FIB表，表中关联标签号，将直接确定是否压入标签；
流量再到P路由器，接收到流量中若存在标签基于LFIB表转发，若没有标签基于FIB表即可；
流量从最后一台边界离开MPLS 域时将弹出标签；
存在标签号的流量，进入路由器时，入标签表应该为本地路由器分配的编号，出标签为本地的下游（下一跳）设备分配的标签号； 上下游的概念基于数据层面进行标定；
二、标签号
标签被压入在2层与3层之间，称为2.5层
标签的格式—32位，4个字节
前20位为标签号，2^20个标签号；其中1-15号保留，作为特殊编号；
第21-23位exp，3位8个数，为优先级，用于QOS策略使用；
第24位为栈底位，该位为1标识该标签为最后一层标签；MPLS最大可以在一个数据包中封装3次标签；
普通的MPLS 一层标签 MPLS VPN 两层 MPLS TE 3层
TTL 生存时间 在第一次压入标签时，将当前数据包中的3层TTL复制到标签中；之后查询一次标签TTL减一，在最后一跳设备弹出标签时将2.5层的TTL复制到3层报头中；
三、MPLS的次末跳 – 倒数第二跳 默认执行
边界LSR将本地的直连网段传递给MPLS域内邻居后，LDP分配标签号为3，告知倒数第二跳设备它的身份；导致倒数第二跳设备在查询LFIB表后，已知转发路径的前提下提前弹出标签，使得最后一跳路由器均只需要查询FIB表； 否则最后一跳路由器在查询LFIB表后，弹出标签还需要查询FIB；
四、MPLS的配置
1、IP可达— 使用路由协议全网可达
2、配置MPLS – LDP
[r2]mpls lsr-id 2.2.2.2 必须先定义mpls的router-id，要为本地设备的真实ip地址，且邻居可达，因为
该地址将用于建立TCP会话，建议使用环回地址
[r2]mpls 再开启mpls协议
[r2-mpls]mpls ldp 再激活LDP协议
[r2-mpls-ldp]q
之后需要在所有标签经过的接口上开启协议
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]mpls 先开启MPLS
[r2-GigabitEthernet0/0/1]mpls ldp 再激活LDP协议
当启动配置完成后，邻居间使用UDP报文组播收发hello包；之后基于hello包中的router-id地址进行TCP会话的建立；
[r3]display tcp status
TCPCB Tid/Soid Local Add:port Foreign Add:port VPNID State
b4cf3d64 167/6 3.3.3.3:646 4.4.4.4:50858 0 Established
b4cf3adc 167/3 3.3.3.3:50806 2.2.2.2:646 0 Established
当tcp会话建立后，邻居间基于TCP会话再建立邻居关系，生成邻居表：
[r3]display mpls ldp peer
再然后基于本地的FIB表，默认华为仅针对32位的主机路由生成标签号；存储于LIB表中，之后邻居间共享LIB表；
[r3]display fib 查看FIB表
[r4]display mpls ldp lsp 查看LIB表，装载本地和邻居为各条路由分配的标签号
最后路由器将LIB和FIB集合，生成最佳路径的标签转发规则—LFIB
[r4]display mpls lsp 查看LFIB表
注：默认华为仅针对32位主机路由分配标签
[r3]mpls
[r3-mpls]lsp-trigger all 开启功能，将针对fib表中所有路由进行标签号的分配
[r2]tracert -v -a 2.2.2.2 56.1.1.2
五、使用mpls解决BGP的路由黑洞
MPLS协议并不会为通过BGP协议学习的路由条目分配标签号；
而是在访问这些BGP路由目标网段时，在流量中压入到达这些网段的BGP下一跳设备地址的标签号；
例:R2从BGP邻居5.5.5.5 学习到6.6.6.0 网段的路由；R2在访问6.6.6.0 时，将在数据包中压入到达5.5.5.5ip地址的标签号，来穿越中间没有运行BGP协议的设备；实现打破路由黑洞；
注:华为设备默认不为BGP协议执行下一跳标签机制，cisco默认执行；
华为设备需要开启 route recursive-lookup tunnel 路由基于隧道进行递归查找
六、MPLS VPN
1、CE将私有路由传递到PE端
2、PE端在收到不同CE发送过来的相同网段路由时，使用RD值进行区分—格式X:X 32位
3、PE端将附上RD的私有路由不能直接装载于本地公有路由表中，需要放置到对应的VRF（虚拟路由转发）空间内；之后再路由付RT值，用于传递到对端PE设备，对端区分信息；
VPNV4路由=普通IPV4路由+RD+RT
4、VPNV4路由需要MP-BGP来进行传递；对端基于RT值，将路由装载到对应的VRF空间内，再共享给对应的CE；
5、控制层面工作完成后，数据层面需要基于MPLS来工作，由于数据层面不能携带RD/RT值；
故mpls将在数据包中压入两层标签，外层标签用于超越中间设备，打破BGP路由黑洞；
内层标签用于对应VRF空间；
配置：
1、ISP部分
1)IGP路由
2)MPLS域
3)配置MPLS VPN
[r2]ip vpn-instance a 创建名为a的vrf空间
[r2-vpn-instance-a]ipv4-family 进入IPV4的配置模式下
[r2-vpn-instance-a-af-ipv4]route-distinguisher 1:1 RD值
[r2-vpn-instance-a-af-ipv4]vpn-target 1:1 RT值 必须对端的PE端一致
[r2]interface GigabitEthernet 0/0/0 进入链接CE端的接口
[r2-GigabitEthernet0/0/0]ip binding vpn-instance a 关联到vrf空间
[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24 配置私有ip地址
注：在关联到vrf空间前不能配置接口ip，否则该地址的直连路由将进入公有路由表；
[r2]display ip routing-table vpn-instance a 查看空间内的私有路由表
[r2]ping -vpn-instance a 192.168.2.1 正常测试将在公有路由表中查询记录；该命令为基于VRF空间
a进行路由查询
4)PE与PE间建立MP-BPG邻居关系
[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
先和对端建立正常BGP邻居关系，可用于传递正常的公网路由
[r2-bgp]pe 4.4.4.4 as-number 2
[r2-bgp]pe 4.4.4.4 connect-interface LoopBack 0
[r2-bgp]pe 4.4.4.4 next-hop-local
同时还需要再在IPV4的家族模式中，与对端建立一个VPNV4的关系，用于传递VPNV4路由
[r2-bgp]ipv4-family vpnv4
[r2-bgp-af-vpnv4]peer 4.4.4.4 enable
[r2-bgp]display bgp vpnv4 all peer 查看mp-bgp邻居关系
5）CE端与PE端交互路由
静态
CE端直接编写静态路由即可；
PE端编写到VRF空间内的静态路由
[r2]ip route-static vpn-instance a 192.168.1.0 24 192.168.2.1
将本地vrf空间内的静态和直连路由重发布到BGP协议传递到对端的PE
[r2]bgp 2
[r2-bgp]ipv4 vpn-instance a
[r2-bgp-a]import-route direct
[r2-bgp-a]import-route static
display bgp vpnv4 vpn-instance a routing-table 查看mp-bpg的BGP表
OSPF
CE端正常启动OSPF即可
PE端，启动VPNV4专用的ospf协议
[r4]ospf 2 vpn-instance a
[r4-ospf-2]area 0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.1 0.0.0.0
之后使用双向重发布，实现路由共享
[r4]bgp 2
[r4-bgp]ipv4-family vpn-instance a
[r4-bgp-a]import-route ospf 2
[r4]ospf 2 vpn-instance a
[r4-ospf-2]import-route bgp
[r4]display mpls lsp vpn-instance a 查看双层标记的内层标签号
IPV6
IPV6
特征-升级点：
1、全球单播地址 ---- IPV4地址下的公有地址 V6下没nat
2、可聚合性（IANA组织对全球的地址进行合理分配）
3、多宿主—一个物理接口可以同时拥有多个不同网段的IPV6地址；但不同接口不
能在同一网段
4、自动配置 1）DHCP V6 2）auto-config路由器接口手工配置IPv6地址，然后路由器将自己地址的前缀（网络号）下放给PC，PC将自动使用EUI-64来补充主机位；
5、即插即用–热插拔
6、端到端的连接—不需要NAT
7、重编址
8、简易的报头 1)没有广播机制 只有组播和单播 2）没有检验和（因为2和4层均存在校验和） 3)流标签—保留—QOS
9、安全性和移动性
10、IPV4和IPV6共存

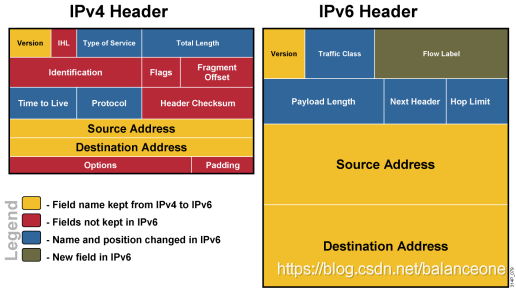

黄色—一致
红色—取消 V4中的第二列用于分片 V6可以使用扩展首部实现
蓝色—替代 1、服务类型–扩展表
2、报头长度—有效负载长度
3、TTL–跳数限制
4、协议号—下一个头部
灰色—保留 流标签
IPV6地址：
1-23位 注册位—IANA分配给各个国家或组织
24–32位 ISP位—国家分配给各个ISP
33-48位 站点位—ISP分配给各个企业
49–64位 子网位----网络管理员进行子网划分
IPV6地址写法： 使用冒分16进制标示,每16位为一段；共8段
2031:0000:130F:0000:0000:09C0:006A:130B
每一段地址前面的0可以省略
2031:0000:130F:0000:0000:9C0:6A:130B
若一段全为0，可以省略成一个0
2031:0:130F:0:0:9C0:6A:130B
若连续两段以上全0，可以省略为：：
2031:0:130F::9C0:6A:130B
2031:0000:0000:09C0：0000:0000:0000:130B
注：若存在两个部分均为全0，只能将其中一个部分省略为：：；
2031:0:0:9C0::130B
例：
FF02:0:0:0:0:0:0:0:1—FF02::1
0:0:0:0:0:0:0:1–::1
0:0:0:0:0:0:0:0–::
当使用ipv6协议携带端口号时，需要使用中括号来区分；
http://[2031:0:130F::9C0:6A:130B]:8080/index/html
IPV6地址分类：
1、单播地址 一对一 只有单播地址能作为源地址，也可作为目标地址
2、多播(组播)地址 一对多 作为目标地址
3、任意播地址-----一到最近
单播地址：
1、AGUA 全球可聚合单播地址 IPV6的公网地址（需申请），全球单播传递
目前全球已规划地址----2000：：/3
范围–2000::-----3fff:ffff:ffff:ffff:ffff:ffff:ffff:ffff
*其中 2001：：/16 -----当下的IPV6实验室使用地址 目前ipv6 intenet地址
- 2002::/16-----------6to4 tunnel 专用地址
2、*本地链路地址—自动私有地址—link-local 169.254.0.0/16
FE80::/16
1)路由器接口上配置ipv6 enable命令，该接口将自动生成link-local地址；
2)若在接口配置一个IPV6单播地址，必然自动生成link-local地址；一个接口只能存在一个link-local地址；
Link-local地址的网络位固定为FE80::/64，主机位使用本地以太网接口的MAC地址来生成link-local地址主机位；串行链路无MAC地址，将循环借用本设备上以太网接口的MAC；
主机位生成方法：
Link-local地址--------------网络位FE80::/64 后64位使用EUI-64补充
EUI-64简易的用户界面：
（1）以太网接口MAC地址----ca00.0a60.0000
在MAC的前24位和后24位之间强行插入FFFE
ca00.0aFF.FE60.0000
（2）U位转换
将合成后的地址，从左往右第7位自反 若该位为0，变为1；为1变为0；
Ca00=1100 1010 0000 0000 第七位自反
1100 1000 0000 0000=c800
（3）link-local地址为
FE80::c800.aff.fe60.0
作用：（1）在同一广播域内可以通讯使用—由于本地多接口可能使用相同MAC转换，故在
使用link-local地址访问对端时，需要定义出接口；
（2）常常作为动态路由协议生成的路由表条目中的下一跳地址；
因为IPV6存在多宿主概念，该地址最稳定；
3、site-local 本地站点地址----私有地址 私网地址
FEC0::/16
4、未指定地址-----：：
：：
1）默认(缺省)路由 2）在DHCP时作为无效地址(没有地址)
5、环回地址—127.0.0.1
：：1
6、*IPV4兼容性地址 用于6to4 tunnel专用
假设IPV4地址为192.168.1.1
192----1100 0000–c0
168----1010 1000–a8
1-------0000 0001–01
1-------0000 0001–01
192.168.1.1的IPV4兼容性地址为2002:c0a8:0101：：/48
多播地址：
FF00::/8所有组播地址 IPV4下在组播：224-239
FF02::1—224.0.0.1 所有的路由与所有PC
FF02::2—224.0.0.2 所有的路由器
FF02::9—224.0.0.9–RIPNG
*被请求节点组播地址：—用于NDP协议—获取对端mac地址
构成FF02::1:FF+24位 （IPV6单播地址的后24位）
只要存在一个IPV6单播地址，那么便会产生一个被请求节点组播地址；
例：2001：：1（单播）-------------FF02::1:FF00:1（组播）
Ipv6下的组播MAC地址：
33.33+32位（后32位为IPV6组播地址后32位）
FF02::1----33.33.00.00.00.01
协议：
ICMPV6:internet 控制管理协议—存在大量的子协议
1、PMTU—路径MTU发现协议 通过ICMPV6 error包来获取整段路径上最小MTU值
2、NDP------邻居发现协议—用于取代IPV4下的ARP协议
假设PC1和PC2通讯
1无2的MAC地址
1）1封装ICMP type 135 NS—相当于ARP的请求
源IPV6地址（1的接口ip地址） 目标IPV6地址----2的被请求节点组播地址 TTL=1
源MAC地址（1的接口mac地址） 目标MAC地址----2的被请求节点组播地址对应的MAC
2）2回应ICMP type 136 NA----相当于ARP的应答
源IPV6地址（2接口ip） 目标ipv6地址–1的接口IPv6地址
源MAC地址（2的接口mAC地址）目标mac地址–1的接口mac地址
ICMPV6中的NDP除取代了AARP外，其他的ARP协议也可被NDP取代，原理一致；
3、前缀通告------auto-config 仅在以太网环境存在
路由器周期（200s）向下发送IPV6的地址前缀（网络号）
路由器 PC
ICMP type 134—RA ICMP type 133—ACK-RS
源ip地址—接口ipV6地址 源ipv6地址— ：：
目标ip地址—FF02::1 TTL=1 目标ip地址----FF02::1 TTL=1
目标MAC（所有节点MAC） 目标MAC（所有节点MAC）
r1(config)#ipv6 unicast-routing r2(config-if)#ipv6 address autoconfig
开启IPV6的单播路由功能，
该功能开启后，设备上的auto-config
被激活，同时可以收发IPV6路由协议信息；
且可以为ipv6的流量进行路由；
前提路由器接口上已经拥有合法ipv6的单播地址；
只要在路由器上开启了IPV6的单播路由功能，那么该路由器将向所有存在IPV6地址的以太网接口周期发送其地址的前缀；
注：在配置动、静态IPV6路由协议时，均需要开启单播路由功能，开启后也导致该路由器会向所有的以太网接口发送前缀，若该接口管理员不要auto-config功能，可以再关闭
r1(config)#interface fastEthernet 0/0
r1(config-if)#ipv6 nd suppress-ra
配置：
1、接口配置IPV6的单播地址；
1）link-local
（1）
r1(config)#interface fastEthernet 0/0
r1(config-if)#ipv6 enable
（2）手工或自动配置一个IPV6的AGUA，均会生成一个link-local地址
但无论配置多少个AGUA地址，也只能生产一个link-local地址；
2）手工或自动配置接口ipv6的AGUA地址
（1）手工
r1(config)#int s1/1
r1(config-if)#ipv6 address 2002::2/64
或
r1(config-if)#int s1/1
r1(config-if)#ipv6 address 2009::/64 eui-64
（2）自动配置
Auto-config DHCPV6
切记：IPV6协议存在多宿主特征----可以在一个接口上同时配置多个ip地址来标示该接口；
但注意该接口可以配置多个相同或不同网段的地址；但同一路由器上不同的接口不能
配置相同网段的ip地址；
2、IPV6的ACL；
可以配置N张表，但一台设备上一个需求点只能调用一张表
从上往下逐一匹配，若上条就按上条执行，不再查看下条；
没有标准列表，只有扩展列表，且写法也只有命名写法；由于仅使用扩展列表，故放置的位置尽量靠近源，但不能在源上，因为不能限制自身的产生的流量；
r2(config)#ipv6 access-list ccie
r2(config-ipv6-acl)#deny tcp host 12::1 host 12::2 eq 23 拒绝一个host对另一个主机的telnet
r2(config-ipv6-acl)#deny IPV6 12::/64 12::/64 拒绝一段地址到另一地址的所有通信
r2(config-ipv6-acl)#permit ipv6 any any 允许所有
注：在IPV6 ACL中不使用反掩码，直接使用掩码；
r2(config-ipv6-acl)#int s1/0
r2(config-if)#ipv6 traffic-filter ccie in 接口调用时注意方向
注：在IPV6下的ACL
开头隐含
r2(config-ipv6-acl)#permit icmp any any nd-na
r2(config-ipv6-acl)#permit icmp any any nd-ns
默认隐含
r2(config-ipv6-acl)#deny ipv6 any any
3、IV6的单播路由协议-----在使用路由协议前一定需要开启IPV6的单播路由功能，否则不转发IPV6的流量
【1】IPV6静态路由协议；
（1）普通静态路由
r1(config)#ipv6 route 2::/64 serial 1/1
r1(config)#ipv6 route 2::/64 12::2
目标网络号 出接口或下一跳
MA网络建议下一跳，点到点网络建议出接口
（2）浮动静态路由–修改默认管理距离
r1(config)#ipv6 route 3::/64 12::2 ?
<1-254> Administrative distance
（3）空接口防环
r2(config)#ipv6 route 2::/63 null 0 ----在更新源路由器上，空接口指向汇总地址；
（4）缺省路由
r2(config)#ipv6 route ::/0 12::1
注：带源ping 时，只能使用接口；或者使用扩展追踪；
r3#ping 2::2 source loopback 0
注：由于IPV6存在多宿主，使用接口为源时，默认使用第一地址来访问，建议扩展追踪
r3#traceroute
Protocol [ip]: ipv6
Target IPv6 address: 2::2
Source address: 3::3
【2】RIPNG----使用同RIPV2一样的算法；组播更新地址FF02::9 UDP 521
r1(config)#ipv6 unicast-routing 开启单播路由功能
r1(config)#ipv6 router rip ? 启动协议时需配置进程号，进程号仅具有本地意义
WORD User selected string identifying this process
r1(config)#ipv6 router rip a
r1(config-rtr)#
宣告的含义：1、激活接口 2.路由
r1(config)#interface s1/1
r1(config-if)#ipv6 rip a enable
r1(config-if)#exit
r1(config)#int lo0
r1(config-if)#ipv6 rip a enable
注：IPV6下到所有接口上进行配置
手工汇总：更新源路由器上所有更新发出的接口上进行配置
r1(config)#int s1/1
r1(config-if)#ipv6 rip a summary-address 1::/63
缺省路由：在边界路由器上所有同内网相连的接口上配置，使其向内网所有邻居发出一条缺省信息
r3(config)#int s1/0
r3(config-if)#ipv6 rip a default-information ?
only Advertise only the default route
originate Originate the default route
选择only将发出缺省路由，同时其他的路由不会被转发
选择originate 缺省和明细均发送
【3】OSPF V3 在原有OSPFV2的基础上，使用新的LSA来专门携带V6的信息；区域规则，SPF算法同IPV4下完全一致。
r1(config)#ipv6 unicast-routing
r1(config)#ipv6 router ospf 1 启动时需要配置进程号
r1(config-rtr)#
r1(config-rtr)#router-id 1.1.1.1 RID依然使用IPV4地址，规则同OSPF V2一致
宣告：
1、激活接口 2、传递路由 3、区域划分
r1(config)#interface lo0
r1(config-if)#ipv6 ospf 1 area 0
r1(config-if)#int s1/1
r1(config-if)#ipv6 ospf 1 area 0
r1(config-if)#int lo1
r1(config-if)#ipv6 ospf 1 area 0
配置完成后生成邻居表，MA网络存在DR/BDR选举，选举规则同OSPFV2一致；
另各个邻居间状态也一致；
r1#show ipv6 ospf neighbor 邻居表
Neighbor ID Pri State Dead Time Interface ID Interface
2.2.2.2 1 FULL/ - 00:00:30 3 Serial1/1
r2#show ipv6 ospf database 数据库表
r1#show ipv6 route 路由表
IPv6 Routing Table - 13 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
U - Per-user Static route
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
缺省路由配置：在边界路由器上配置
r3(config)#ipv6 router ospf 1
r3(config-rtr)#default-information originate ?
always Always advertise default route 强制发出
metric OSPF default metric 修改起始度量
metric-type OSPF metric type for default routes 修改度量类型，默认2
route-map Route-map reference 关联route-map
【4】BGPV4+ 在BGPV4的基础上配置IPV6关系；
r2(config)#router b 2
r2(config-router)#b router-id 2.2.2.2
r2(config-router)#neighbor 12::1 remote-as 1
r2(config-router)#neighbor 3::3 remote-as 3
r2(config-router)#neighbor 3::3 update-source loopback 0
r2(config-router)#neighbor 3::3 ebgp-multihop
此时邻居间仅存在V4下的邻居关系，没有V6关系；不能传递V6路由
故需要在已经建立的V4邻居关系基础上再来建立V6的邻居关系，传递V6的信息
注：BGP V4+使用家族模式来配置IPV6的信息，原理为在原有BGPV4的协议中开发出的扩展配置模式；
r1(config-router)#address-family ipv6 进入IPV6家族模式
r1(config-router-af)#neighbor 12::2 activate 和该邻居建立IPV6的邻居关系
注：关于IPV6建邻以后所有配置必须全部在家族模式中进行；
r1# show bgp ipv6 summary 查看BGP的邻居关系
BGP router identifier 1.1.1.1, local AS number 1
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
12::2 4 2 15 16 2 0 0 00:00:28 0
r1(config)#router b 1
r1(config-router)#address-family ipv6
r1(config-router-af)#network 1::/64 宣告路由
查看IPV6的BGP表
r1#show bgp ipv6
BGP table version is 2, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 1::/64 :: 0 32768 i
IPV6下的其他配置
r2(config)#router bgp 2
r2(config-router)#address-family ipv6
r2(config-router-af)#neighbor 3::3 next-hop-self
r2(config-router-af)#neighbor 3::3 route-reflector-client
r2(config-router-af)#neighbor 3::3 route-map ccie out
4、IPV4和IPV6共存;
【1】普通tunnel
r1(config)#interface tunnel 0
r1(config-if)#ipv6 address 10::1/64 该tunnel接口必须工作于V6环境
r1(config-if)#tunnel source 12.1.1.1
r1(config-if)#tunnel destination 23.1.1.2
r1(config-if)#tunnel mode ipv6ip 必须修改模式为ipv6ip
注：普通的tunnel需要基于所有的ipv6网络配置一条隧道，且均需再配置一条静态路由；
【2】6to4tunnel—仅需配置一条隧道，一条静态即可访问所有IPV6网络
将边界路由器的公网IPV4地址换算为IPV4兼容性地址，然后将该地址应用到内网；再配置一条到兼容性地址的静态路由，通过隧道传递；传输数据时，一旦路由到达隧道口，隧道将根据目标IPV6地址计算对应的IPV4地址；
优点：1、不需要指定tunnel 目标 2、一条静态路由即可
12.1.1.1 兼容性地址：2002:C01:101::/48
23.1.1.2 兼容性地址：2002:1701:102::/48
注：该地址在使用时，一般将其划分为64位；
配置：
r1(config)#interface l0
r1(config-if)#ipv6 address 2002:c01:101::1/64
r1(config-if)#exit
r1(config)#interface tunnel 0
首先需要配置隧道接口的IPV6地址----4种方法
r1(config-if)#ipv6 address 2002:c01:101:1::1/64 使用一个6TO4地址
r1(config-if)#ipv6 address 2002:c01:101:2::/64 eui-64 使用6to4地址
r1(config-if)#ipv6 enable 相当于不配地址
r1(config-if)#ipv6 unnumbered loopback 0 借内网某个IPv6接口的地址
r1(config-if)#tunnel source s1/1 定义IPV6源地址所在接口
r1(config-if)#tunnel mode ipv6ip 6to4 模式标记
R1(config)#ipv6 route 2002::/16 tunnel 0
【3】双栈—一台设备同时连接IPV4/IPV6网络，若目标IP为V6地址使用V6的源ip，通过V6的路由表传递；V4同理；
当进行DNS查询时，优先查询V6网络中的DNS 服务器；
华为IPV6配置
[r1]ipv6 必须先在设备上开启IPV6服务
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]ipv6 enable 再在接口上激活IPV6服务，才能配置ipv6地址
配置ipv6地址
[r1-GigabitEthernet0/0/1]ipv6 address 2001::1/64
[r1-GigabitEthernet0/0/1]ipv6 address 2002::1/64
[r1-GigabitEthernet0/0/1]ipv6 address 2003::1/64
[r1-GigabitEthernet0/0/1]ipv6 address 2009::/64 eui-64
[r1]display ipv6 interface GigabitEthernet 0/0/1
注:多宿主是可以在同一个接口上配置多个IPV6地址；但华为在一个接口的同一网段ip只能配置一个；所有厂商在不同接口必须配置不同网段ip；
静态：
基本写法
[r1]ipv6 route-static 2:: 64 12::2
[r1]ipv6 route-static 2:: 64 GigabitEthernet 0/0/1
目标网段 下一跳或出接口
MA网络使用下一跳，点到点网络使用出接口；
[r1]ping ipv6 2::2
汇总 – 到达多个连续子网，且基于相同的路径时，可以将目标网段汇总编写为一条；
缺省 --[r1]ipv6 route-static :: 0 12::2
空接口–[r1]ipv6 route-static 1:: 63 NULL 0
浮动静态 --[r1]ipv6 route-static 3:: 64 12::2 preference 61
OSPF:
[r1]ospfv3
[r1-ospfv3-1]router-id 1.1.1.1
[r1-GigabitEthernet0/0/1]ospfv3 1 area 0 进入接口进行宣告
BGP:
r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]pe 2::2 as-number 1
[r1-bgp]pe 2::2 connect-interface LoopBack 0
[r1-bgp]ipv6-family
[r1-bgp-af-ipv6]peer 2::2 enable 在建立V4下关系后，再进入V4+ 建立关系
之后所有的BGP配置在家族模式中配置
IPV4和IPV6共存：
1、使用普通的GRE来将两个V6网络基于一个V4网络进行通讯
[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ipv6 enable
[r1-Tunnel0/0/0]ipv6 address 10::1/64
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]source 12.1.1.1
[r1-Tunnel0/0/0]destination 23.1.1.2
[r1]ipv6 route-static 3:: 64 10::2
2、6to4tunnel 普通tunnel在多个V6网络构建为一个V6网络时，存在地址规划，指数的定义tunnel链路和路由信息，工程量巨大，极难维护；
6 to 4 tunnle可以让用于自行定义IPV6地址，均需要配置一条tunnel和一条路由即可；
2002：：/16 6to4 tunnel 专用地址
IPV4兼容地址— 每一个IPV4地址都可以转换为一段IPV6地址；
例:本地V4网络地址为12.1.1.1 对应的V4兼容地址2002:0c01:0101::/48
0c01:0101=12.1.1.1
[r1-LoopBack0]int t0/0/1
[r1-Tunnel0/0/1]ipv6 enable
[r1-Tunnel0/0/1]ipv6 address 2002:c01:101:1::1/64
[r1-Tunnel0/0/1]tunnel-protocol ipv6-ipv4 6to4
[r1-Tunnel0/0/1]source 12.1.1.1
[r1-Tunnel0/0/1]q
[r1]ipv6 route-static 2002:: 16 Tunnel 0/0/1
3/双栈 设备间V4/V6网络同时工作
