[网络协议]计算机网络实验（华为eNSP模拟器）——第十章 Eth-Trunk（链路聚合）

一、Eth-Trunk的定义

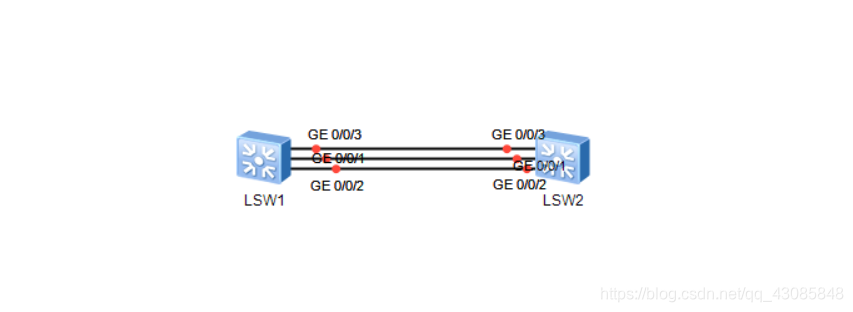

Eth-Trunk是指设备的链路聚合，即将该设备的多个接口捆绑成一个接口，从而达到了增加带宽和提高可靠性的目的。我们要注意它是将多条物理链路，在逻辑上合并成一条，而不是实际上串在一起。例我们将LSW1交换机S5700的三个端口（即GE0/0/1 、GE0/0/2、GE0/0/3）定义为一个Eth-Trunk接口与LSW2交换机相连，如下：

二、Eth-Trunk的工作模式

Eth-Trunk的工作模式根据以下两种情况选择：
①如果两端设备均支持LACP协议，推荐使用LACP模式链路聚合。
②如果对端设备不支持LACP协议，必须使用手工负载分担模式链路聚合。

LACP协议即为链路聚合控制协议，这里的对端设备和两端设备我们要理解清楚，相对于LACP模式来说，其要求的局限性更大，需要两方都支持LACP协议才能使用该工作模式，否则有一方设备不支持LACP协议时，就只能使用手工负载分担模式来进行链路聚合。

（一）手工负载分担模式

1、定义

手工负载分担，顾名思义其就是手动建立Eth-Trunk并自己手动分配接口。

当需要在两个直连设备之间提供一个较大的链路带宽而设备又不支持LACP协议时，可以使用手工模式。手工模式可以实现增加带宽、提高可靠性和负载分担的目的。

2、命令

在系统视图下，创建一个Eth-Trunk接口；输入命令mode manual load-balance，指定为手工负载分担模式；在进入相应的接口后，再将该接口加入到聚合接口Eth-Trunk 1 上。

[Huawei]int Eth-Trunk 1
[Huawei-Eth-Trunk1]mode manual load-balance
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]Eth-Trunk 1

例配置两个交换机之间的链路聚合，都不支持LACP协议，采用手工负载分担模式，配置命令如下：

由于两端设备的Eth-Trunk接口成员是一样，所以对LSW4和LSW5的CLI配置是一样的，而不是在LSW4中定义了Eth-Trunk 1后就不用在LSW5中定义，即与成员接口直连的对端设备的对端接口也必须捆绑为Eth-Trunk接口，两端才能正常通信。

3、查看Eth-Trunk配置

在系统视图下，通过输入命令dis Eth-Trunk 1查看通过手工负载分担模式创建的链路聚合的活动接口信息，如下：

（二）LACP模式

1、定义

LACP模式就是采用链路聚合控制协议的一种链路聚合模式，它与手工负载分担模式不一样，可以自动分配接口成员结合形成Eth-Trunk，并且它还有其它功能，比如维护、备份等等。其中LACP模式又分为两种，分别是静态 LACP 模式和动态 LACP 模式。

为了提高Eth-Trunk的容错性，并且能提供备份功能，保证成员链路的高可靠性，出现了链路聚合控制协议LACP，LACP模式就是采用LACP协议的一种链路聚合模式。LACP为交换数据的设备提供一种标准的协商方式，以供设备根据自身配置自动形成聚合链路并启动聚合链路收发数据。聚合链路形成以后，LACP负责维护链路状态，在聚合条件发生变化时，自动调整或解散链路聚合。

动态 LACP 模式是都由LACP协议进行的，其接口的创建、各成员接口的加入等等都是由LACP协议完成，动态即自动完成所有配置。
静态LACP模式也称为M∶N模式，静态 LACP 模式和手工负载分担模式有点像，不过其中需要LACP协议进行参与，并且由LACP协议协商确定活动接口和非活动接口。

2、命令

这里介绍静态LACP模式的命令，在系统视图下，创建一个Eth-Trunk接口；输入命令mode lacp-static，指定为静态LACP模式；在进入相应的接口后，再将该接口加入到聚合接口Eth-Trunk 1 上。

[Huawei]int Eth-Trunk 1
[Huawei-Eth-Trunk1]mode lacp-static
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]Eth-Trunk 1

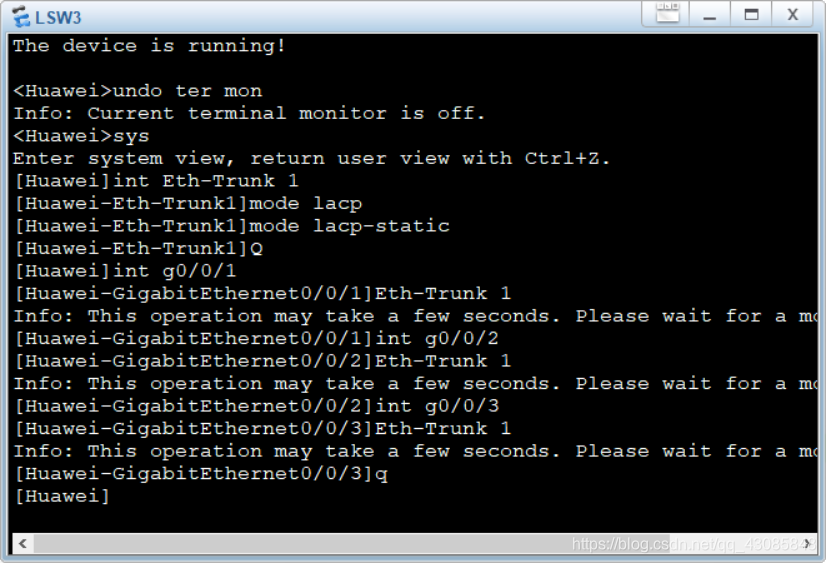

例配置两个交换机之间的链路聚合，采用LACP模式的静态LACP模式，配置命令如下：

3、查看Eth-Trunk配置

查看创建的静态LACP模式配置下的Eth-Trunk，在系统视图下，输入命令dis Eth-Trunk 1，如下：

三、两种工作模式的对比

结语

以上就是本次计算机网络华为eNSP模拟器实验的的全部内容，篇幅较长，感谢您的阅读和支持，若有表述或代码中有不当之处，望指出！您的指出和建议能给作者带来很大的动力！！！
