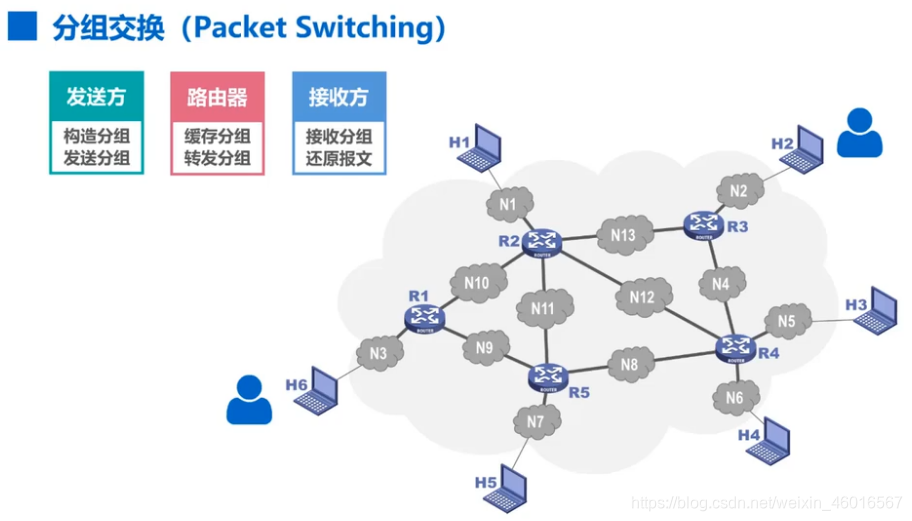

分组交换

在这里插入图片描述

三种时延

在这里插入图片描述

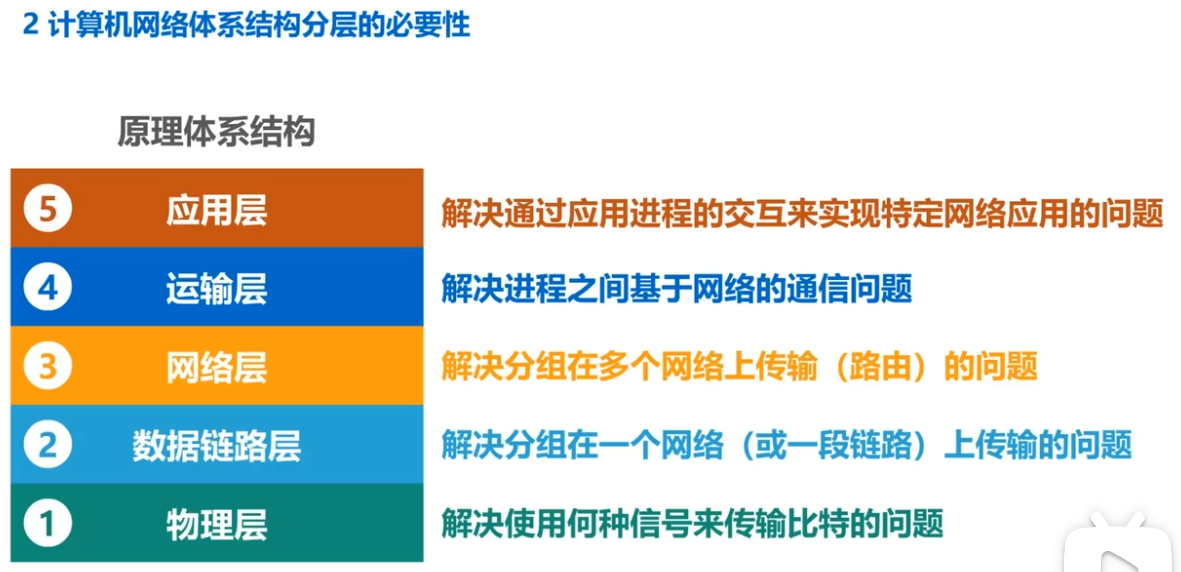

计算机网络体系结构分层的必要性

在这里插入图片描述

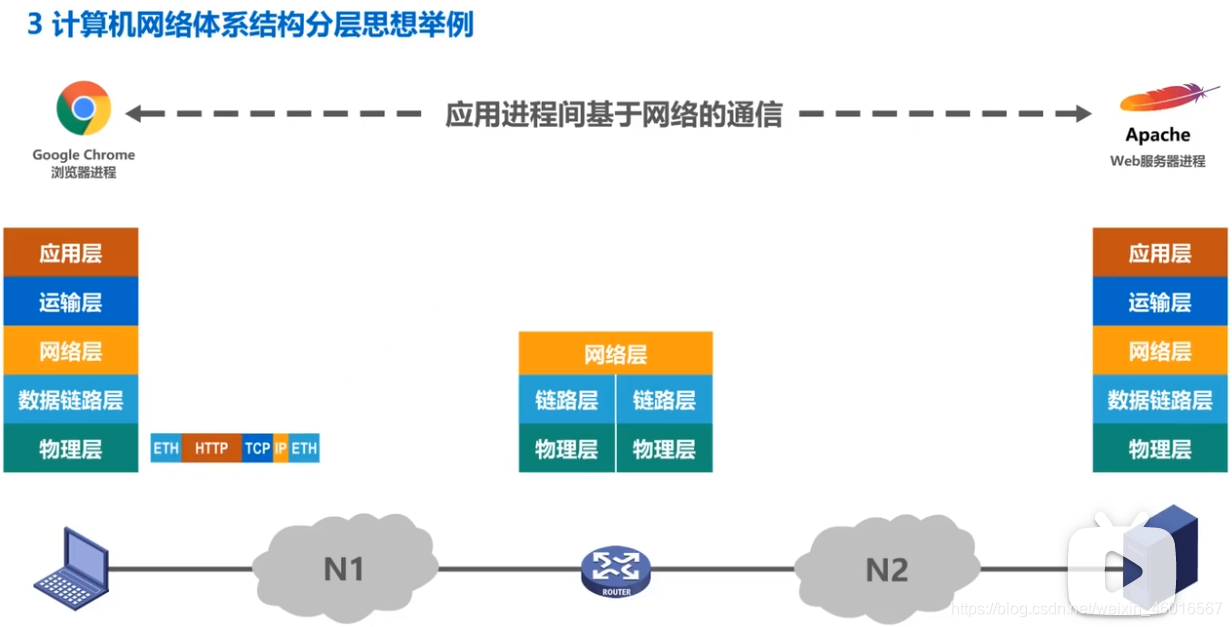

计算机网络体系结构分层思想举例

参考

从主机端按体系结构自顶向下顺序看

应用层按HTTP协议的规定，构建一个HTTP请求报文，应用层将HTTP请求报文交付给运输层处理。
运输层给HTTP请求报文添加一个TCP首部，使之成为TCP报文段。（TCP首部作用是为了区分应用进程[你是发给qq还是发给微信啊]、以及实现可靠传输。），运输层将TCP报文段交付给网络层处理。
网络层给TCP报文段添加一个IP首部，使之成为IP数据报。（IP首部的作用是为了使IP数据报可以在互联网上传输，也就是被路由器转发），网络层将IP数据报交付给数据链路层处理。
数据链路层给IP数据报添加一个ETH首部和一个ETH尾部使之成为帧。（首部的作用主要是为了让帧能够在一段链路上或者一个网络上传输，能够被相应的目的主机接收。尾部的作用是为了让目的主机检查所接收到的帧是否有误码。）数据链路层将帧交付给物理层。在这里插入图片描述

物理层将帧看作是比特流，假设网络N1是以太网，因此物理层还会在该比特流前面添加前导码。（前导码作用是让目的主机做好接收帧的准备。）物理层将添加有前导码的比特流变换成相应的信号发送到传输媒体。
在这里插入图片描述

信号通过传输媒体到达路由器。

路由器的处理过程

物理层将信号变换为比特流，然后去掉前导码，将其交付给数据链路层，这实际上交付的是帧。
数据链路层将帧的首部和尾部去掉后将其交付给网络层，这实际上交付的是IP数据报。
网络层解析IP数据报的首部，从中提取出目的网络地址，然后查找自身的路由表，确定转发端口，以便进行转发。网络层将IP数据报交付给数据链路层。
数据链路层给IP数据报添加一个ETH首部和一个ETH尾部使之成为帧。数据链路层将帧交付给物理层。
物理层将帧看作比特流，假设N2是以太网，因此物理层还会在该比特流前面添加前导码。物理层将添加有前导码的比特流变换成相应的信号发送到传输媒体。
信号通过传输媒体到达Web服务器。

Web服务器的处理过程

物理层将信号变换为比特流，然后去掉前导码，将其交付给数据链路层，这实际上交付的是帧。
数据链路层将帧的首部和尾部去掉后将其交付给网络层，这实际上交付的是IP数据报。
网络层将IP数据报的首部去掉后，将其交付给运输层。这实际上交付的是TCP报文段。
运输层将TCP报文段的首部去掉后将其交付给应用层，这实际上交付的是HTTP请求报文。
应用层对HTTP请求报文进行解析。
然后给主机发回HTTP响应报文。
与之前过程类似，HTTP响应报文需要在Web服务器层层封装，然后通过物理层变换成相应的信号，再通过传输媒体传输到路由器，路由器转发该响应报文到主机，主机通过物理层将收到的信号转换为比特流，之后逐层解封，最终取出HTTP响应报文。
在这里插入图片描述
