[网络协议]计算机网络-网络应用（上）

专栏

计算机网络

网络应用（上）

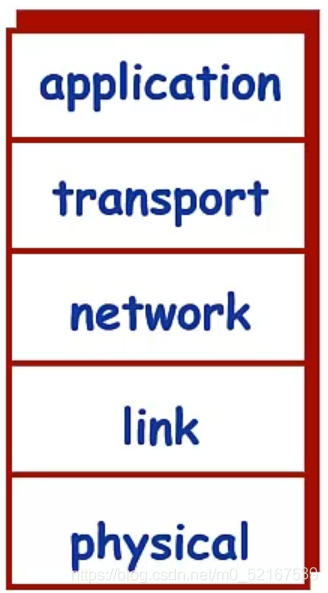

网络应用（层）内容概述

• 网络应用体系结构
  • 客户机/服务器
  • P2P
  • 混合结构
• 网络应用的服务需求
  • 可靠性
  • 带宽
  • 时延
• Internet传输层服务模型
  • TCP
  • UDP
• 特定网络应用及协议
  • HTTP
  • SMTP，POP，IMAP
  • DNS
  • P2P应用
• Socket编程
  • TCP
  • UDP

网络应用的基本原理

网络应用体系结构

你使用过哪些网络应用？

网络应用有哪些特点？

与单机应用有哪些本质性的不同？

网络应用应采取什么样的体系结构？

网络应用的体系结构

• 客户机/服务器结构（Client-Server，C/S）
• 点对点结构（Peer-to-peer，P2P）
• 混合结构（Hybrid）

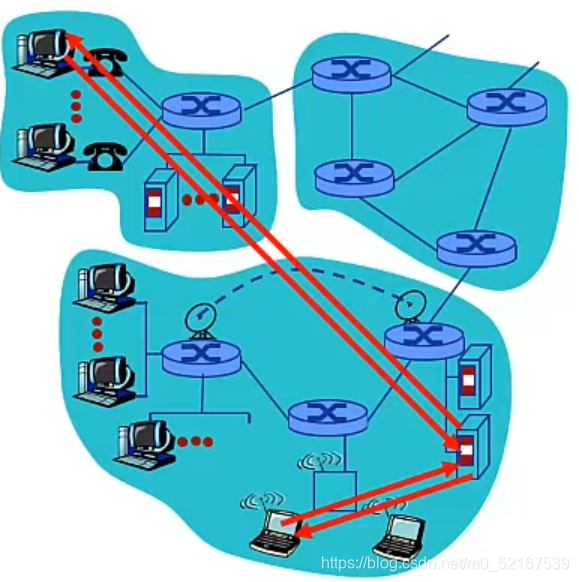

客户机/服务器结构

• 服务器
  • 7*24小时提供服务
  • 永久性访问地址/域名
  • 利用大量服务器实现可扩展性
• 客户机
  • 与服务器通信，使用服务器提供的服务
  • 间歇性接入网络
  • 可能使用动态的IP地址
  • 不会与其他客户机直接通信
• 例子：Web

纯P2P结构

• 没有永远在线的服务器
• 任意端系统/节点之间可以直接通讯
• 节点间歇性接入网络
• 节点可能改变IP地址
• 优点：高度可伸缩
• 缺点：难于管理

混合结构

能否将两种结构混合在一起使用？

混合能够利用两种的优点同时规避两种的缺点吗？

• Napster
  • 文件传输使用P2P结构
• 文件的搜索采用C/S结构——集中式
  • 每个节点向中央服务器登记自己的内容
  • 每个节点向中央服务器提交查询请求，查找感兴趣的内容


网络应用进程通信

网络应用的基础：进程间通信

• 进程：
  • 主机上运行的程序
• 同一主机上运行的进程之间如何通信？
  • 进程间通信机制
  • 操作系统提供
• 不同主机上运行的进程间如何通信？
  • 消息交换


套接字：Socket

• 进程间通信利用socket发送/接收消息实现
• 类似于寄信
  • 发送方将信息送到门外邮箱
  • 发送方依赖（门外的）传输基础设施将消息传到接收方所在主机，并送到接收方的门外
  • 接收方从门外获取信息
• 传输基础设施向进程提供API
  • 传输协议的选择
  • 参数的设置

如何寻址进程

• 不同主机上的进程间通信，那么每个进程必须拥有标识符
• 如何寻址主机？——IP地址
  • Q：主机有了IP地址后，是否足以定位进程？
  • A：否。同一主机上可能同时有多个进程需要通信。
• 端口号/Port number
  • 为主机上每个需要通信的进程分配一个端口号
  • HTTP Server：80
  • Mail Server：25
• 进程的标识符
  • IP地址+端口号


应用层协议

• 网络应用需遵循应用层协议
• 公开协议

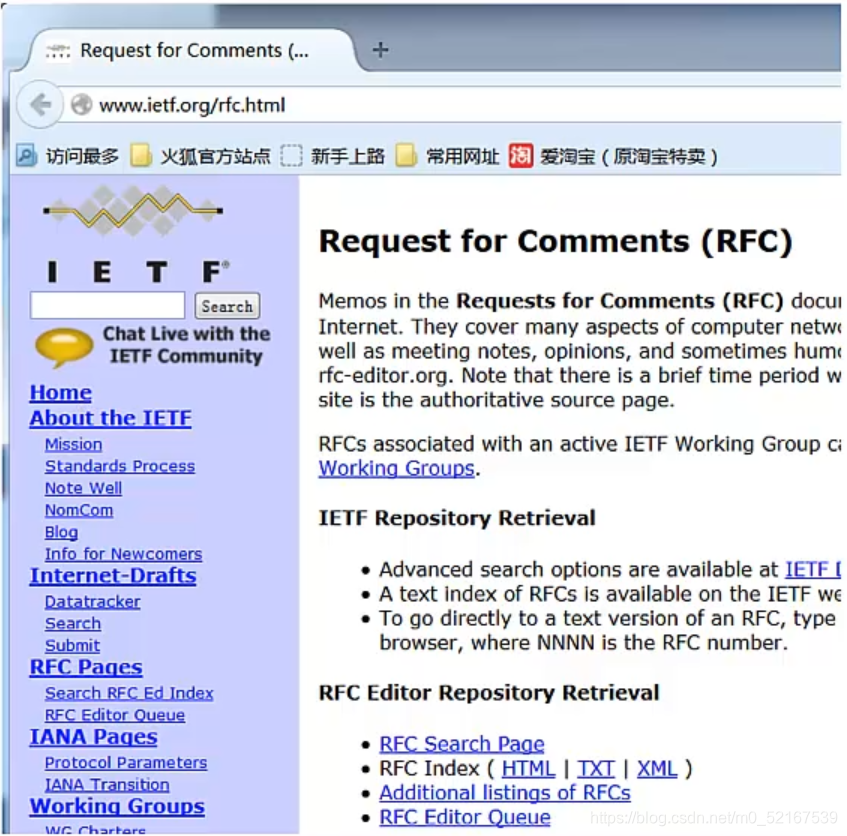

  • 由RFC(Request For Comments)定义
  • 允许互操作
  • HTTP，SMTP，…

• 私有协议
  • 多数P2P文件共享应用

应用层协议的内容

• 消息的类型（type）
  • 请求消息
  • 响应消息
• 消息的语法（syntax）/格式
  • 消息中有哪些字段（field）？
  • 每个字段如何描述
• 字段的语义（semantics）
  • 字段中信息的含义
• 规则（rules）
  • 进程何时发送/响应信息


网络应用需求

网络应用对传输服务的需求

• 数据丢失（data loss）/可靠性（reliability）
  • 某些网络应用能够容忍一定的数据丢失：网络电话
  • 某些应用要求100%可靠的数据传输：文件传输，telnet
• 时间（timing）/延迟（delay）
  • 有些应用只有在延迟足够低时才“有效”
  • 网络电话/网络游戏
• 带宽（bandwidth）
  • 某些应用只有在带宽达到最低要求时才“有效”：网络视频
  • 某些应用能够适应任何带宽——弹性应用：email

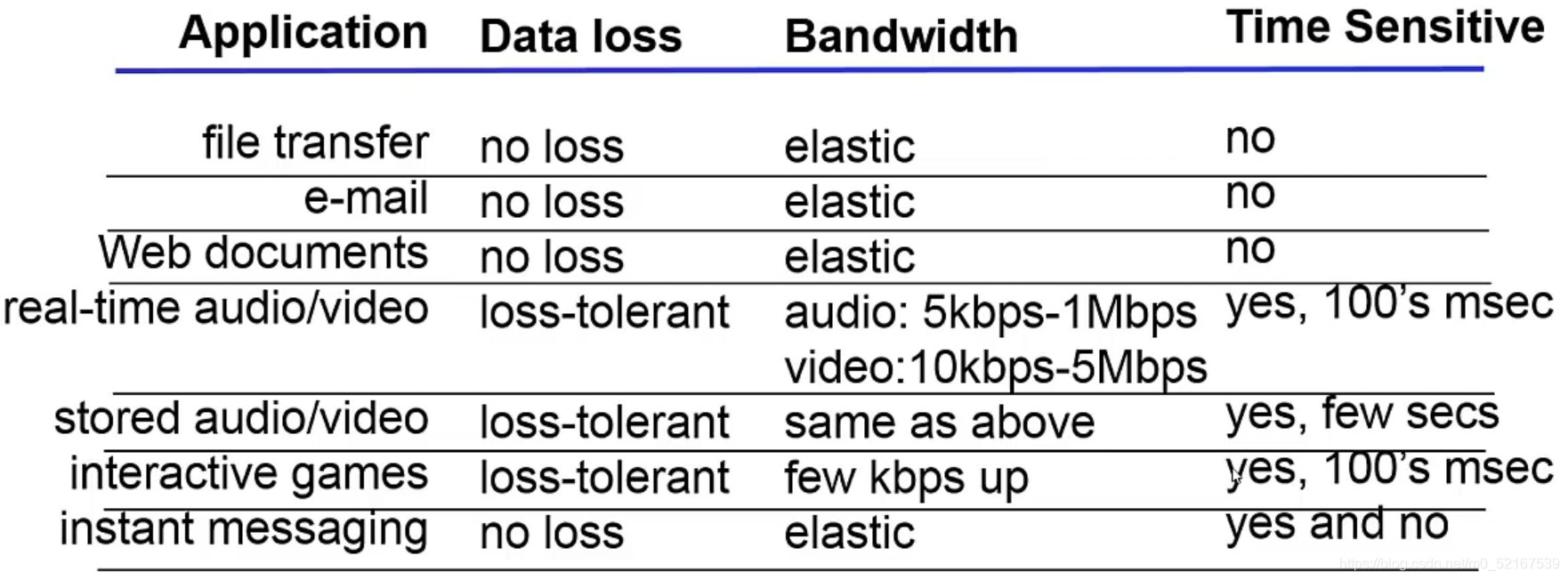

典型网络应用对传输服务的需求

Internet提供的传输服务

• TCP服务
  • 面向连接：客户机/服务器进程间需要建立连接
  • 可靠的传输
  • 流量控制：发送方不会发送速度过快，超过接收方的处理能力
  • 拥塞控制：当网络负载过重时能够限制发送方的发送速度
  • 不提供时间/延迟保障
  • 不提供最小带宽保障
• UDP服务
  • 无连接
  • 不可靠的数据传输
  • 不提供：
    • 可靠性保障
    • 流量控制
    • 拥塞控制
    • 延迟保障
    • 带宽保障

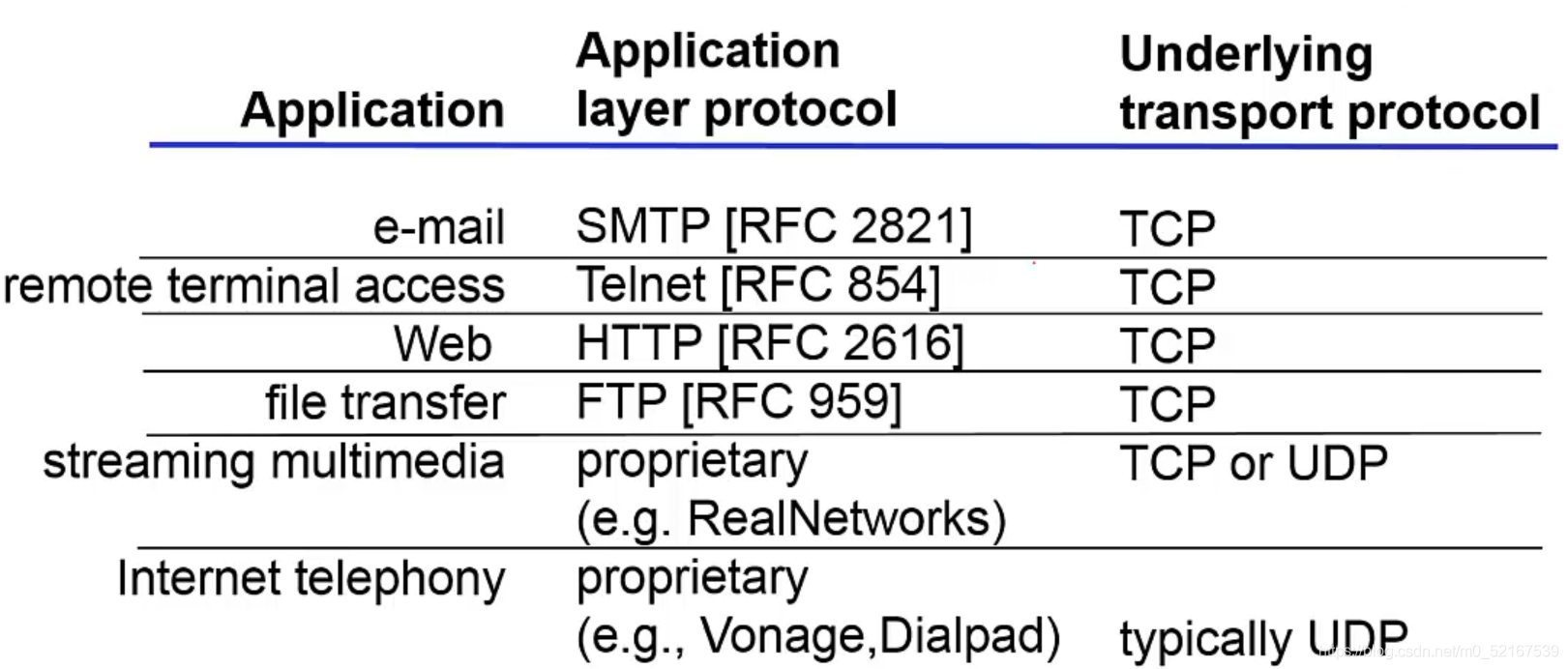

典型网络应用所使用的传输层服务

Web应用

Web应用概述

Web与HTTP

• World Wide Wed：Tim Berners-Lee
  • 网页
  • 网页互相链接
• 网页（Web Page）包含多个对象（objects）
  • 对象：HTML文件、JPEG图片、视频文件、动态脚本等
  • 基本HTML文件：包含对其他对象引用的链接
• 对象的寻址（addressing）
  • URL（Uniform Resoure Locator）：统一资源定位器 RFC1738
  • Scheme：//host:port/path

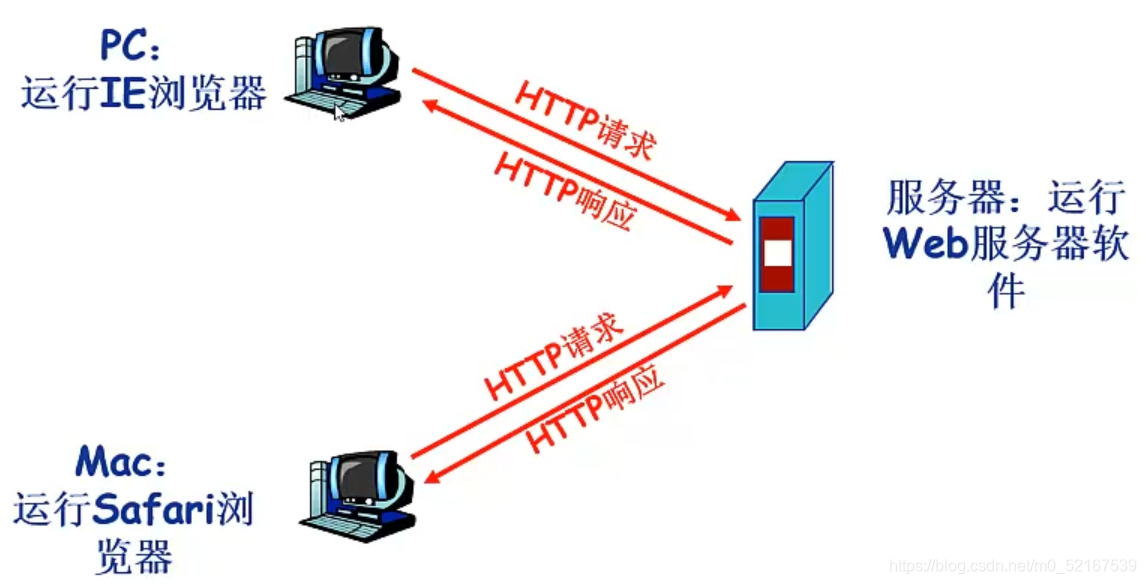

HTTP协议概述

• 万维网应用遵循什么协议？

• 超文本传输协议

  • HyperText Transfer Protocol

• C/S结构

  • 客户——Browser：请求、接收、展示Web对象
  • 服务器——Web Server：响应客户的请求，发送对象

• HTTP版本：

• 1.0：RFC 1945

• 1.1：RFC 2068

• 使用TCP传输服务

  • 服务器在80端口等待客户的请求
  • 浏览器发起到服务器的TCP连接（创建套接字Socket）
  • 浏览器接受来自浏览器的TCP连接
  • 浏览器（HTTP客户端）与Web服务器（HTTP服务器）交换HTTP消息
  • 关闭TCP连接

• 无状态（stateless）

  • 服务器不维护任何有关客户端过去所发请求的消息
  • 为什么要采用无状态的协议？

HTTP连接

HTTP连接的两种类型

• 非持久性连接（Nonpersistent HTTP）
  • 每个TCP连接最多允许传输一个对象
  • HTTP 1.0版本使用非持久性连接
• 持久性连接（Persistent HTTP）
  • 每个TCP连接允许传输多个对象
  • HTTP 1.1版本默认使用持久性连接

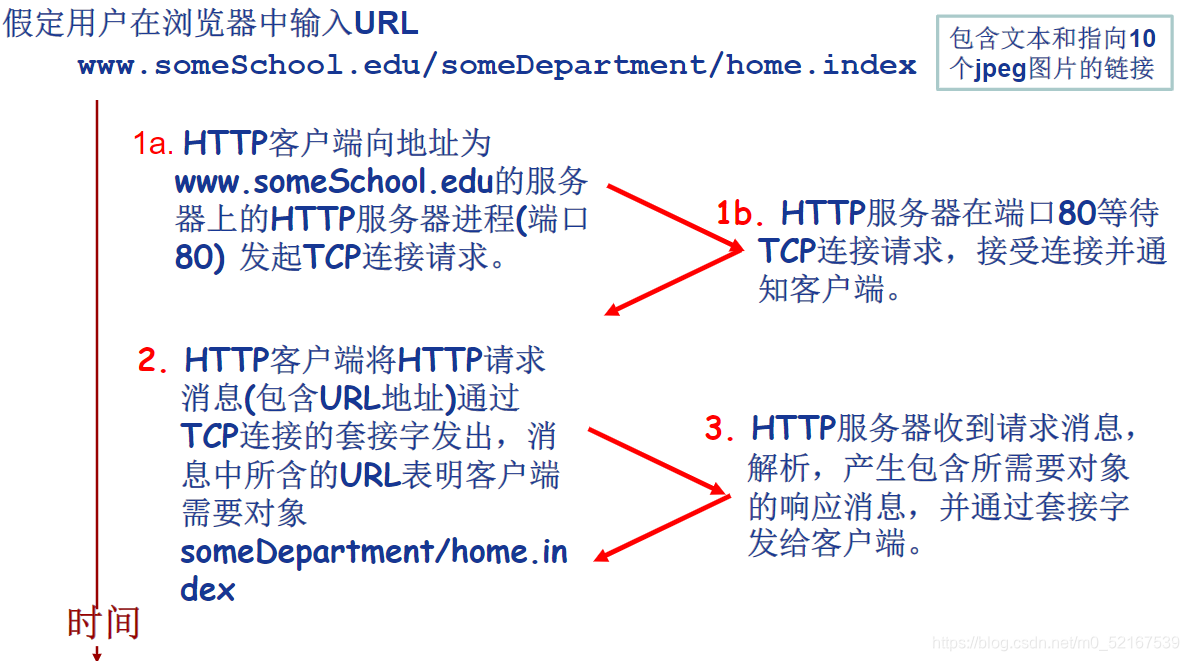

非持久性连接

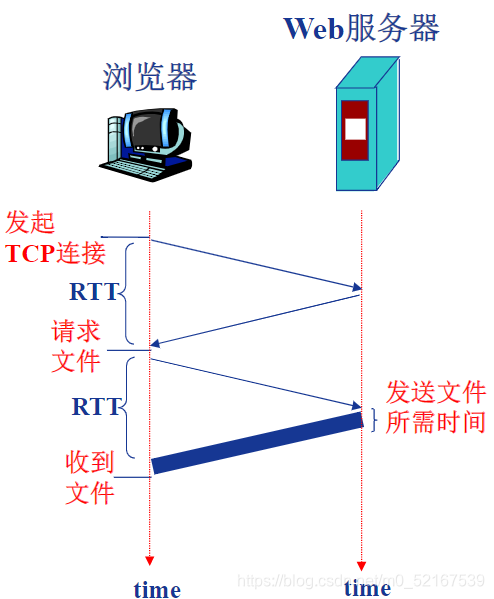

响应时间分析与建模

• RTT（Round Trip Time）
  • 从客户端发送一个很小的数据包到服务器并返回所经历的时间
• 响应时间（Response time）
  • 发起、建立TCP连接：1个RTT
  • 发送HTTP请求消息到HTTP响应消息的前几个字节到达：1个RTT
  • 响应消息中所含的文件/对象传输时间
  • Total=2RTT + 文件发送时间

持久性HTTP

• 非持久性连接的问题
  • 每个对象需要2个RTT
  • 操作系统需要为每个TCP连接开销资源（overhead）
  • 浏览器会怎么做？
    • 打开多个并行的TCP连接以获取网页所需对象
    • 给服务器端造成影响
• 持久性连接
  • 发送响应后，服务器保持TCP连接的打开
  • 后续的HTTP消息可以通过这个连接发送
  • 无流水（pipelining）的持久性连接
    • 客户端只有收到前一个响应后才发送新的请求
    • 每个被引用的对象耗时1个RTT
  • 带有流水机制的持久性连接
    • HTTP 1.1的默认选项
    • 客户端只要遇到一个引用对象就尽快发出请求
    • 理想情况下，收到所有的引用对象只需耗时约1个RTT

HTTP消息格式

HTTP请求消息

• HTTP协议有两类消息
  • 请求消息（request）
  • 响应信息（response）
• 请求消息
  • ASCII：人直接可读

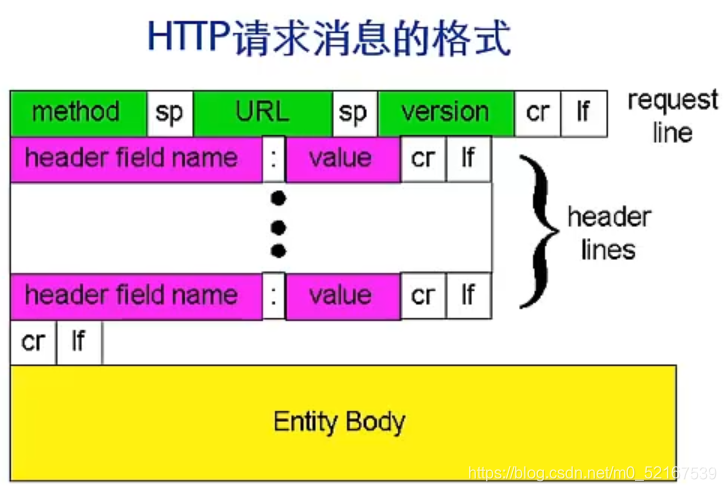

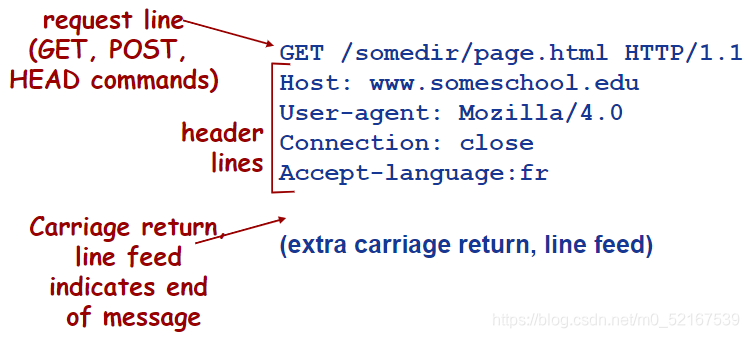

HTTP请求消息的通用格式

上传输入的方法

• POST方法
  • 网页经常需要填写表格（form）
  • 在请求消息的消息体（entity body）中上传客户端的输入
• URL方法
  • 使用GET方法
  • 输入信息通过request行的URL字段上传


方法的类型

• HTTP/1.0
  • GET
  • POST
  • HEAD
    • 请Server不要将所有请求的对象放入响应消息中
• HTTP/1.1
  • GET，POST，HEAD
  • PUT
    • 将消息体中的文件上传到URL字段所指定的路径
  • DELETE
    • 删除URL字段所指定的文件

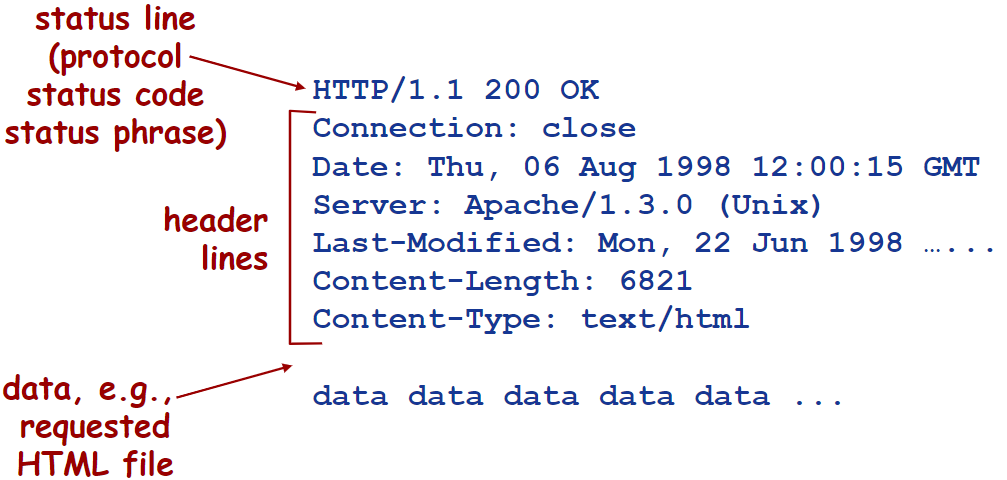

HTTP响应消息

HTTP响应状态代码

• 响应消息的第一行
• 示例
  • 200 OK
  • 301 Moved Permanently
  • 400 Bad Request
  • 404 Not Found
  • 505 HTTP Version Not Supported

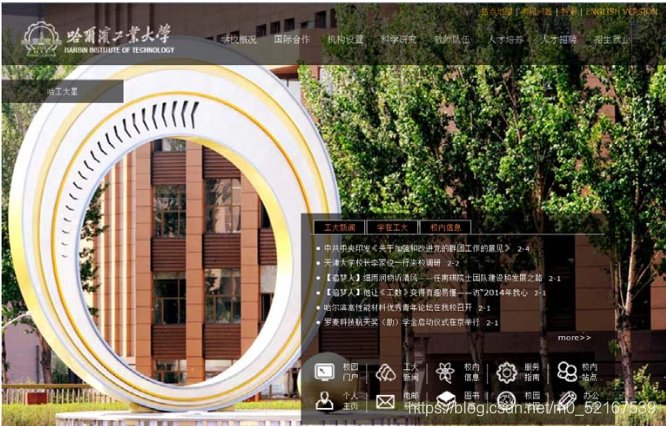

体验HTTP

• 利用telnet登录到某个Web服务器
  • telnet www.hit.edu.cn 80
• 输入一个HTTP请求
  • GET /about/profile.htm HTTP/1.1
  • Host:www.hit.edu.cn
• 查看HTTP服务器所返回的响应信息


Cookie技术

为什么需要Cookie？

HTTP无状态

很多应用需要服务器掌握客户端的状态，如网上购物，如何实现？

Cookie技术

• 某些网站为例辨别用户身份、进行session跟踪而存储在用户本地终端上的数据（通常经过加密）。
• RFC6265

Cookie的组件

• HTTP响应消息的cookie头部行
• HTTP请求消息的cookie头部行
• 保存在客户端主机上的cookie文件，由浏览器管理
• Web服务端的后台数据库

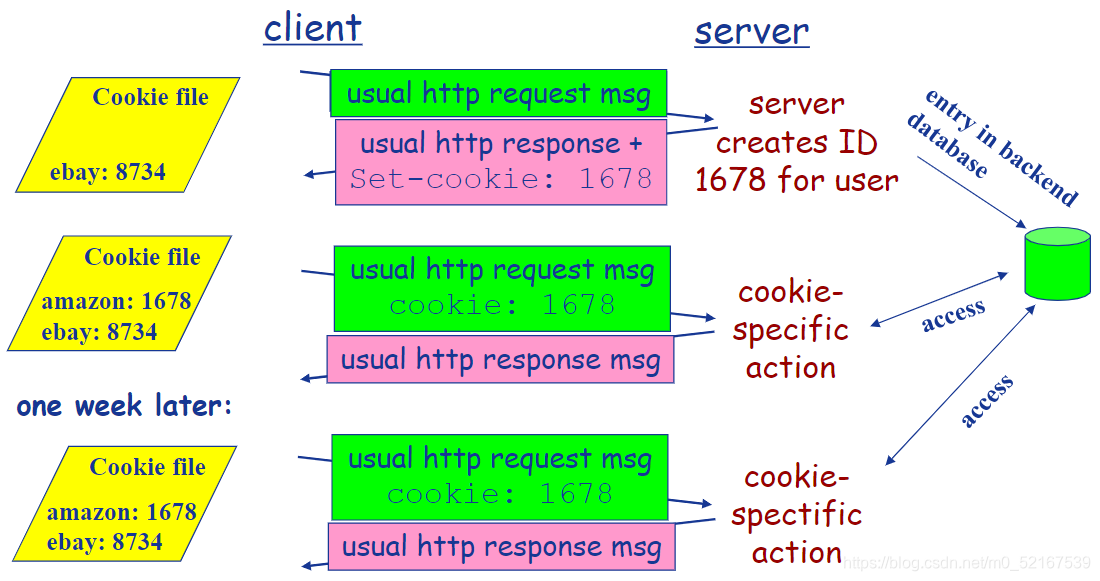

Cookie的原理

Cookie的作用

• Cookie能够用于：
  • 身份认证
  • 购物车
  • 推荐
  • Web e-mail
  • …
• 隐私问题


Web缓存技术

• 功能
  • 在不访问服务器的前提下满足客户端的HTTP请求。
• 为什么要发明这种技术？
  • 缩短客户请求的响应时间
  • 减少机构/组织的流量
  • 在大范围内（Internet）实现有效的内容分发

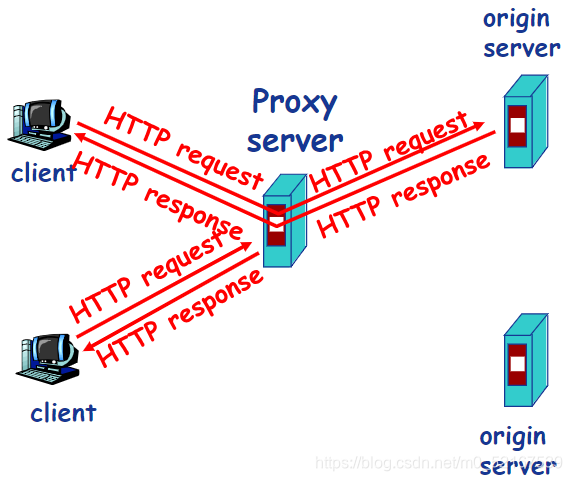

• Web缓存/代理服务器
  • 用户设定浏览器通过缓存进行Web访问
  • 浏览器向缓存/代理服务器发送所有的HTTP请求
    • 如果所请求的对象在缓存中，缓存返回对象
    • 否则，缓存服务器向原始服务器发送HTTP请求，获取对象，然后返回给客户端并保存该对象
  • 缓存既充当服务器，也充当服务器
  • 一般由ISP（Internet服务提供商）架设

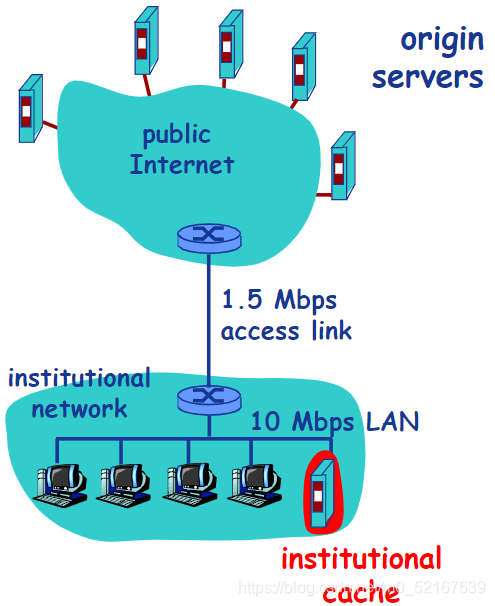

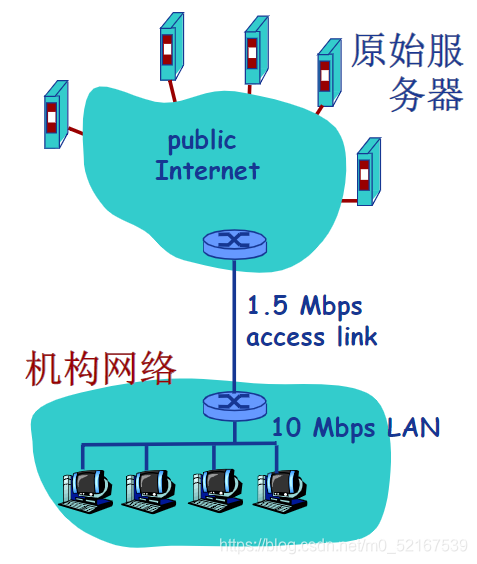

Web缓存示例

• 假定：
  • 对象的平均大小=100,100比特
  • 机构网络中的浏览器平均每秒有15个到原始服务器的请求
  • 从机构路由器到原始服务器的往返延迟=2秒
• 网络性能分析：
  • 局域网（LAN）的利用率 = 15%
  • 接入互联网的链路的利用率 = 100%
  • 总的延迟 = 互联网上的延迟 + 访问延迟 + 局域网延迟 = 2秒 + 几分钟 + 几微秒

• 解决方案1
  • 提升互联网接入带宽 = 10Mbps
• 网络性能分析：
  • 局域网（LAN）的利用率 = 15%
  • 接入互联网的链路的利用率 = 15%
  • 总的延迟 = 互联网上的延迟 + 访问延迟 + 局域网延迟 = 2秒 + 几微秒 + 几微秒
• 问题：
  • 成本太高

• 解决方案2
  • 安装Web缓存
  • 假定缓存命中率是0.4
• 网络性能分析：
  • 40%的请求立刻得到满足
  • 60%的请求通过原始服务器满足
  • 接入互联网的链路的利用率下降到60%，从而其延迟可以忽略不计，例如10微妙
  • 总的平均延迟 = 互联网上的延迟 + 访问延迟 + 局域网延迟 = 0.6 * 2.01 + 0.4 * n微秒 < 1.4秒

条件性GET方法

• 目标：
  • 如何缓存版本有最新的版本，则不需要发送请求对象
• 缓存：
  • 在HTTP请求消息中声明所持有版本的日期
  • If-modified-since:< date >
  • HTTP/1.0 304 Not Modified


Email应用

Email应用概述

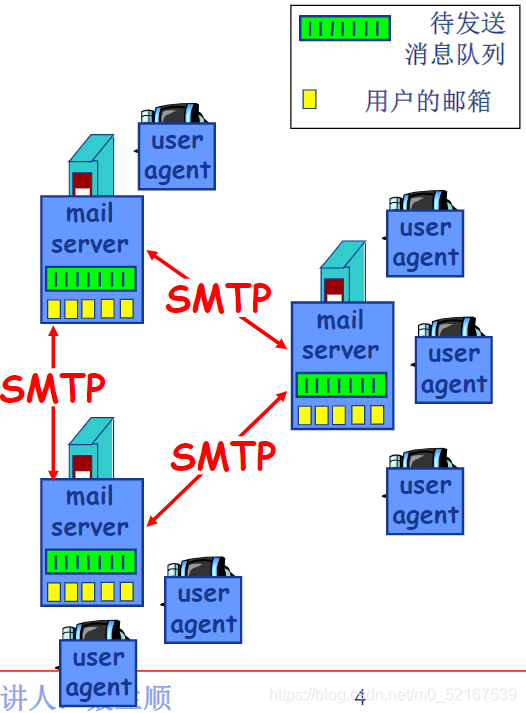

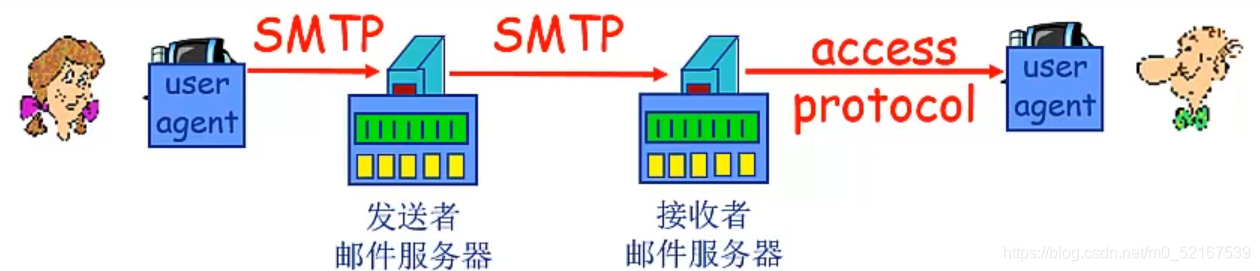

Email应用的构成

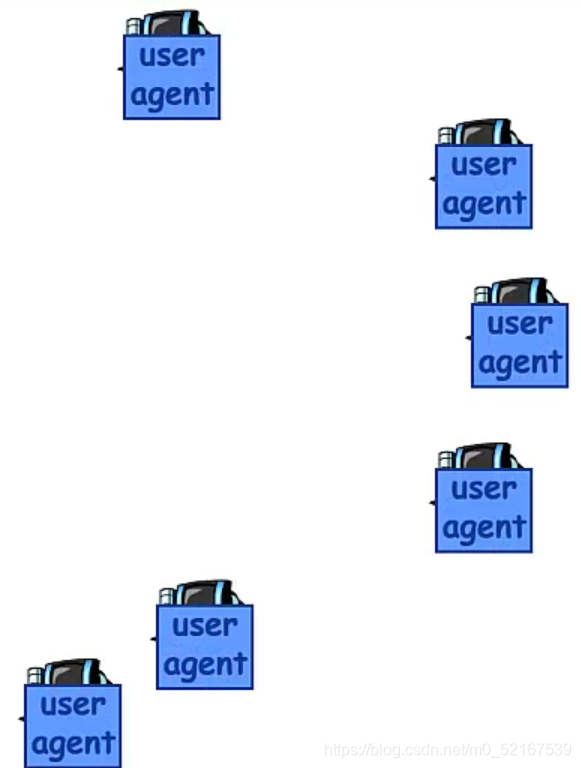

• Email应用的构成组件

  • 邮件客户端（user agent）
  • 邮件服务器
  • SMTP协议（Simple Mail Transfer Protocol）

• 邮件客户端


  • 读、写Email消息
  • 与服务器交互，收、发Email消息
  • Outlook，Foxmail，Thunderbird
  • Web客户端

• 邮件服务器（Mail Server）


  • 邮箱：存储发给该用户的Email
  • 消息队列（message queue）：存储等待发送的Email

• SMTP协议

  • 邮件服务器之间传递消息所使用的协议
  • 客户端：发送消息的服务器
  • 服务器：接收消息的服务器

SMTP协议：RFC 2821

• 使用TCP进行email消息的可靠传输
• 端口25
• 传输过程的三个阶段
  • 握手
  • 消息的传输
  • 关闭
• 命令/响应交互模式
  • 命令（command）：ASCII文本
  • 响应（response）：状态代码和语句
• Email消息只能包含7位ASCII码

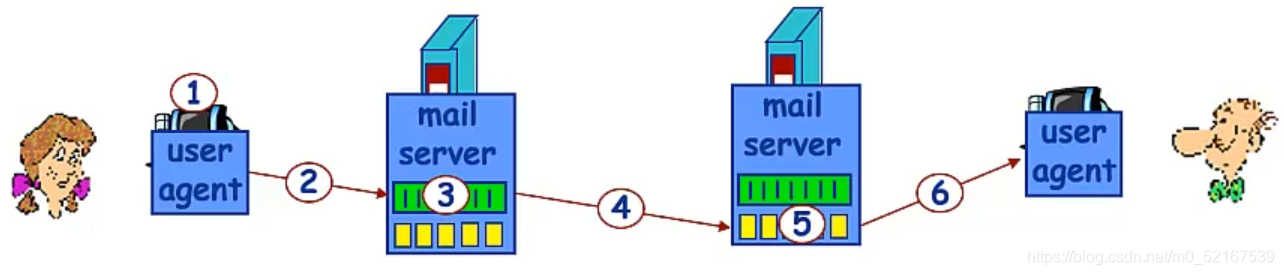

Email应用示例

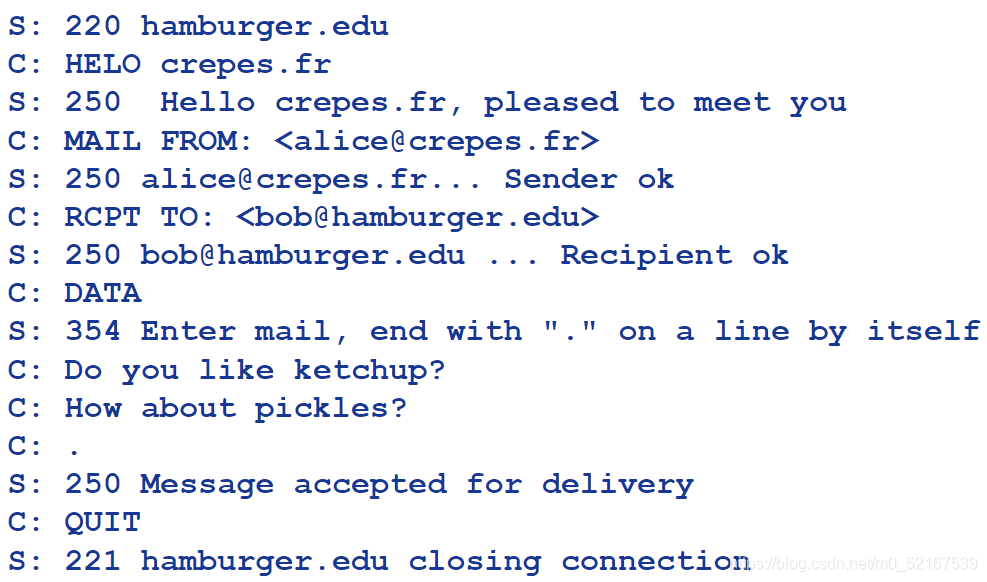

SMTP交互示例

动手尝试SMTP交互

• telnet servername 25
• 服务器返回代码220
• 输入以下命令与SMTP服务器交互
  • HELO
  • MALL FROM
  • RCPT TO
  • DATA
  • QUIT

SMTP协议

• 使用持久性连接
• 要求消息必须由7位ASCII码构成
• SMTP服务器利用CRLF.CRLF确定消息的结束

与HTTP对比：

• HTTP：拉式（pull）
• SMTP：退式（push）
• 都使用命令/响应交互模式
• 命令和状态代码都是ASCII码
• HTTP：每个对象封装在独立的响应消息中
• SMTP：多个对象在由多个部分构成的消息中发送

Email消息格式与POP协议

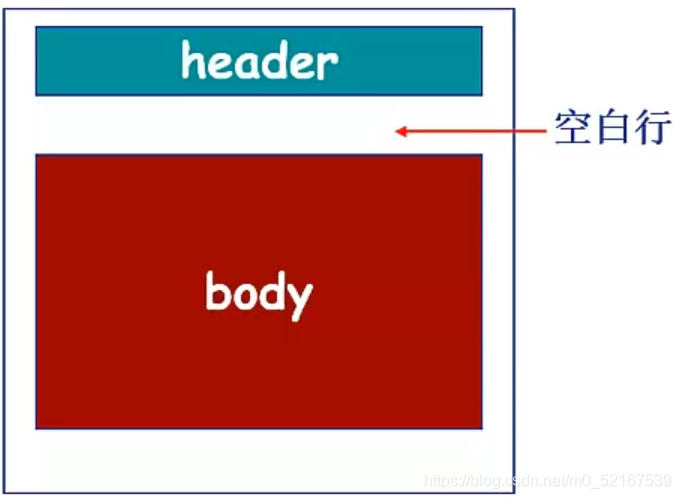

Email消息格式

• SMTP：email消息的传输/交换协议
• RFC 822：文本消息格式标准
  • 头部行(header)
    • To
    • From 与SMTP不同
    • Subject
  • 消息体(body)
    • 消息本身
    • 只能是ASCII字符

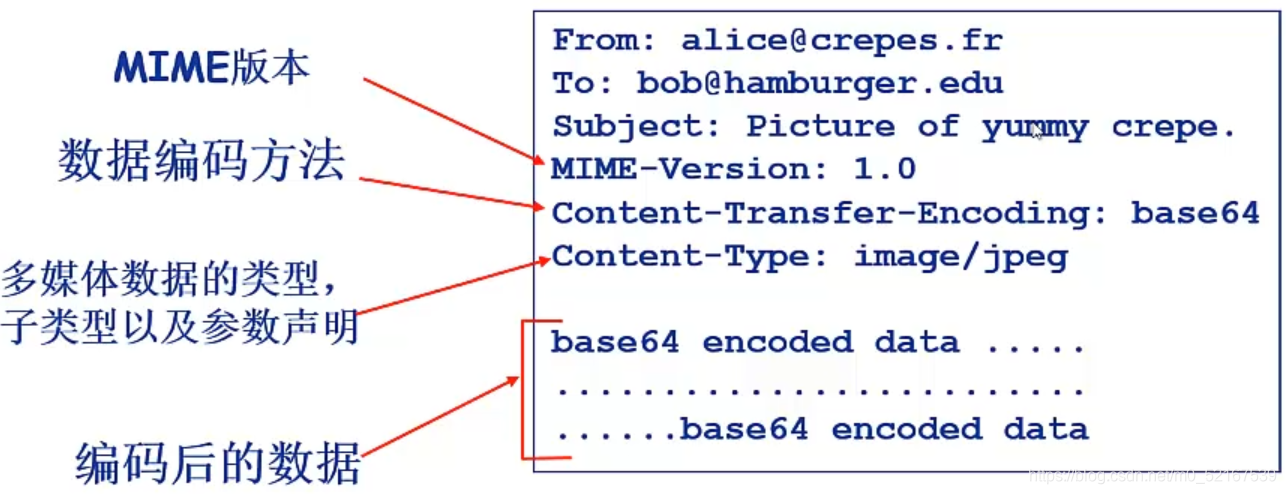

多媒体扩展

• MIME：多媒体邮件扩展 RFC 2045，2056
  • 通过在邮件头部增加额外的行以声明MIME的内容类型


邮件访问协议

• 邮件访问协议：从服务器获取邮件
  • POP：Post Office Protocol [RFC 1939]
• IMAP：Internet Mail Access Protocol [RFC 1730]
  • 更多功能
  • 更加复杂
  • 能够操纵服务器上存储的消息
• HTTP：163，QQ Mail等。

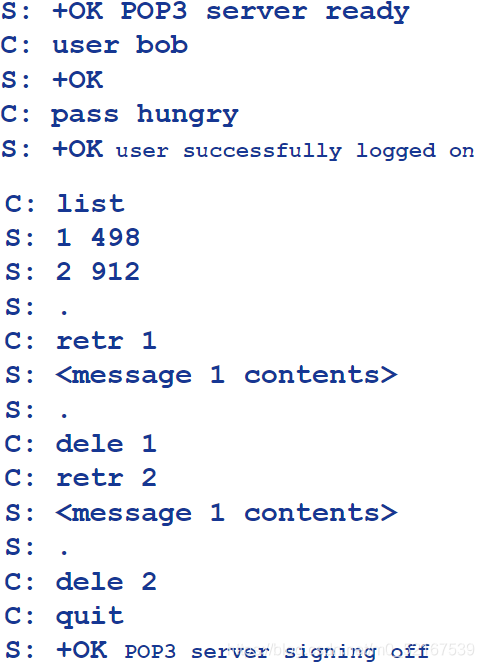

POP协议

• 认证过程
  • 客户端命令
    • User：声明用户名
    • Pass：声明密码
  • 服务器响应
    • +OK
    • -ERR
• 事物阶段
  • List：列出消息数量
  • Retr：用编号获取消息
  • Dele：删除消息
  • Quit
• “下载并删除”模式
  • 用户如果换了客户端软件，无法重读该邮件
• “下载并保持”模式：不同客户端都可以保留消息的拷贝
• POP3是无状态的

IMAP协议

• 所有消息统一保存在一个地方：服务器
• 运行用户利用文件夹组织消息
• IMAP支持跨会话（Session）的用户状态：
  • 文件夹的名字
  • 文件夹与消息ID之间的映射

DNS应用

DNS概述

DNS：Domain Name System

• Internet上主机/路由器的识别问题
  • IP地址
  • 域名：www.hit.edu.cn
• 问题：域名和IP地址直接如何映射？
• 域名解析系统DNS
  • 多层命名服务器构成的分布式数据库
  • 应用层协议：完成名字的解析
    • Internet核心功能，用应用层协议实现
    • 网络边界复杂
• DNS服务
  • 域名向IP地址的翻译
  • 主机别名
  • 邮件服务器别名
  • 负载均衡：Web服务器
• 问题：为什么不适应集中式的DNS？
  • 单点失败问题
  • 流量问题
  • 距离问题
  • 维护性问题

分布式层次式数据库

• 客户端想要查询www.amazon.com的IP
  • 客户端查询根服务器，找到com域名解析服务器
  • 客户端查询com域名解析服务器，找到amazon.com域名解析服务器
  • 客户端查询amazon.com域名解析服务器，获得www.amazon.com的IP地址

DNS根域名服务器

• 本地域名解析服务器无法解析域名时，访问根域名服务器
• 根域名服务器
  • 如果不知道映射，访问权威域名服务器
  • 获得映射
  • 向本地域名服务器返回映射

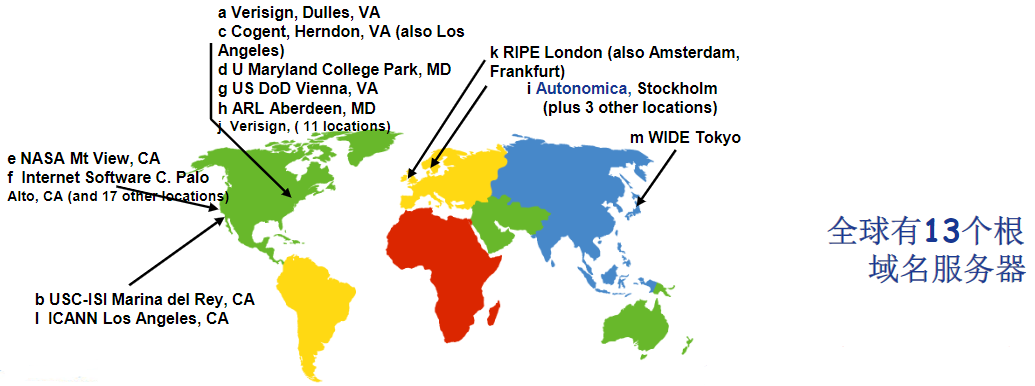

• 全球有13个根域名服务器


TLD和权威域名解析服务器

• 顶级域名服务器（TLD，top-level domain）：负责com，org，net，edu等顶级域名和国家顶级域名，例如cn，uk，fr等
  • Network Solutions维护com顶级域名服务器
  • Educause维护edu顶级域名服务器
• 权威（Authoritative）域名服务器：组织的域名解析服务器，提供组织内部服务器的解析服务
  • 组织负责维护
  • 服务提供商负责维护

本地域名解析服务器

• 不严格属于层级体系
• 每个ISP有一个本地域名服务器
  • 默认域名解析服务器
• 当主机进行DNS查询时，查询被发送到本地域名服务器
  • 作为代理（proxy），将查询转发给（层级式）域名解析服务器系统


DNS查询示例

• Cis.poly.edu的主机想获得gaia.cs.umass.edu的IP地址

• 迭代查询

  • 被查询服务器返回域名解析服务器的名字
  • “我不认识这个域名，但是你可以问题这服务器”


• 递归查询

  • 将域名解析的任务交给所联系的服务器


例题

如果本地域名服务器无缓存，当采用递归方法解析另一网络某主机域名时，用户主机、本地域名服务器发送的域名请求消息数分别为

• A.一条、一条
• B.一条、多条
• C.多条、一条
• D.多条、多条

【解析】域名递归解析过程中，主机向本地域名服务器发送DNS查询，被查询的域名服务器代理后续的查询，然后返回结果。所以，递归查询时，如果本地域名服务器无缓存，则主机和本地域名服务器都仅需要发送一次查询，故正确答案为 A 。

DNS记录缓存和更新

• 只要域名解析服务器获得域名——IP映射，即缓存这一映射
  • 一段时间过后，缓存条目失效（删除）
  • 本地域名服务器一般会缓存顶级域名服务器的映射
    • 因此根域名服务器不经常被访问
• 记录的更新/通知机制
  • RFC 2136
  • Dynamic Updates in the Domain Name System (DNS UPDATE)

DNS记录和消息格式

DNS记录

• 资源记录（RR，resource records）

• Type=A
  • Name：主机域名
  • Value：IP地址
• Type=NS
  • Nama：域（edu.cn）
  • Value：该域权威域名解析服务器的主机域名
• Type=CHAME
  • Name：某一真实域名的别名
    • www.ibm.com - servereast.backup2.ibm.com
  • Value：真实域名
• Type=MX
  • value是与name相对应的邮件服务器

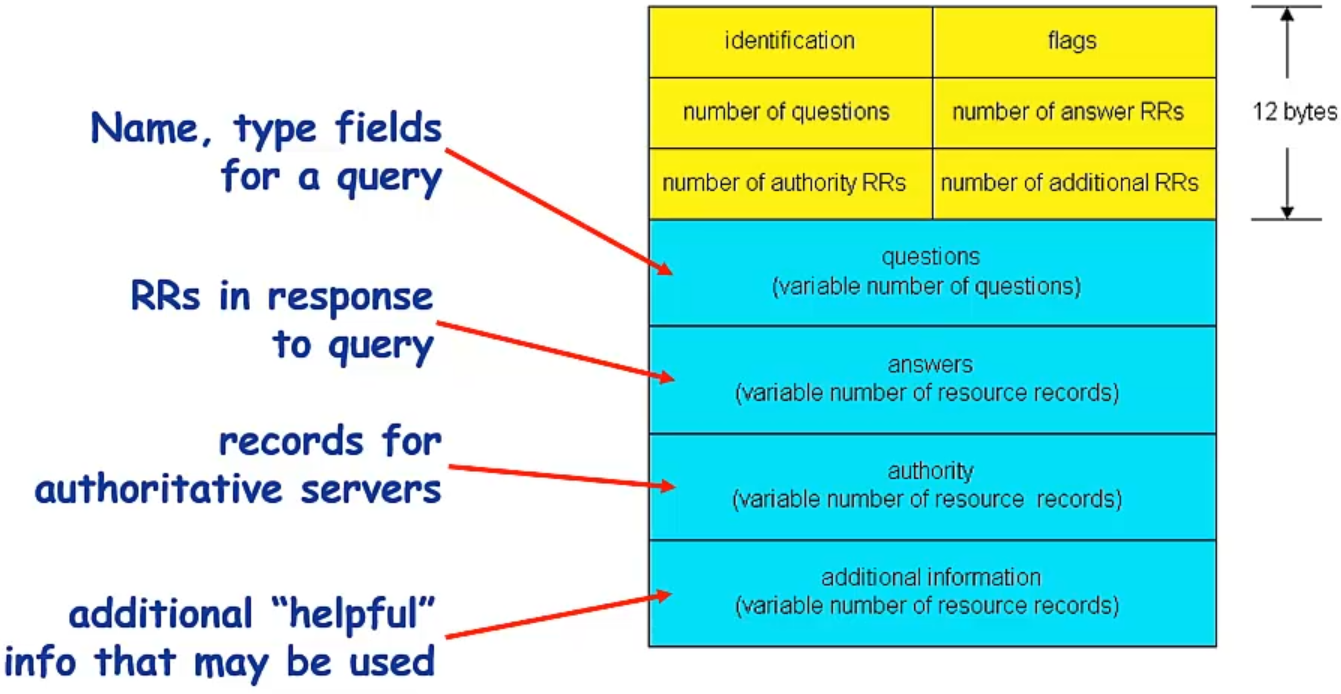

DNS协议与消息

• DNS协议：
  • 查询（query）和回复（reply）消息
  • 消息格式相同

• 消息头部
  • Identification：16位查询编号，回复使用相同的编号
  • flags
    • 查询或回复
    • 期望递归
    • 递归可用
    • 权威回答

如何注册域名？

• 例子：你刚刚创建了一个公司“Network Utopia”
• 在域名管理结构（如Network Solutions）注册域名networkutopia.com
  • 向域名管理机构提供你的权威域名解析服务器的名字和IP地址
  • 域名管理机构向com顶级域名解析服务器中插入两条记录

• 在权威域名服务器中为www.networkutopia.com加入Type A记录，为networkutopia.com加入Type MX记录
