默认路由和三层链路聚合
一、默认路由
选取最优路由时的标准
1.子网掩码长度最长的最优先匹配
2.选取路由协议中优先级最小的最优先匹配
DIRECT：0
IS-IS：15
STATC：60
RTP：100
OSPE ASE：150
OSPE NSSA：150
IBGP：256
EBGP：256
3.相同路由协议的情况下，选取metric值最小的最优先匹配
每种协议metric值定义的都不同，静态路由和路由优先级有关，这个是认为指定的，RIP协议和跳数有关，跳数越小越优先，OSPE协议和带宽有关，带宽最大最优先，metric是用来判定链路质量优势的
4.如果以上都没有路由可以匹配的上，就匹配默认路由
默认路由
表示形式——0.0.0.0 /0
作用：当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口默认路由是静态路由的一种特殊形式，它属于静态路由的一种，使用它是有条件的，只能在末梢/末节网络中使用出口网关的所有数据是丢给和出口网关对接的运营商路由器的入接口IP，需要配置默认路由
二、实战
默认路由的配置

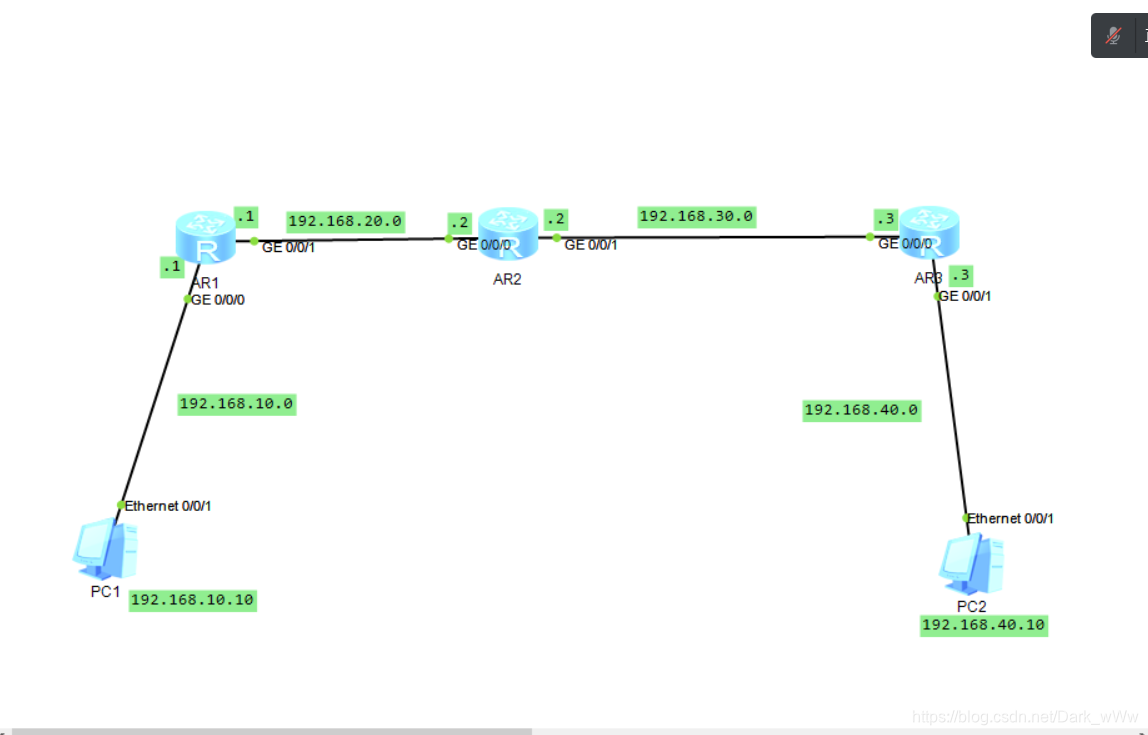

1.规划好需要配置PC机和路由器
图-1?
?2.进行PC机和路由器的配置

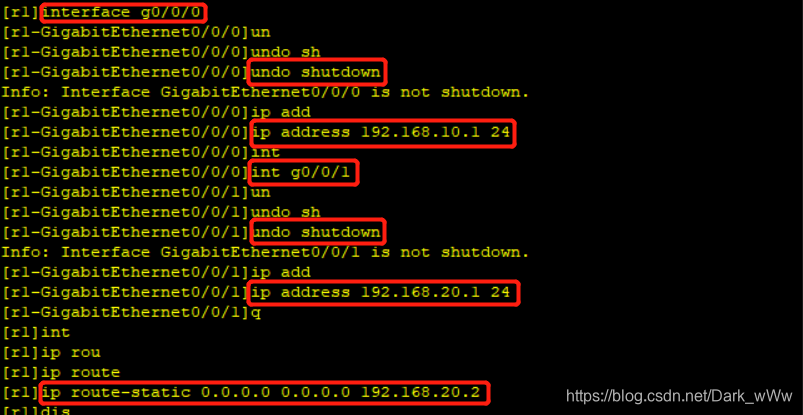

R1：
?图-2

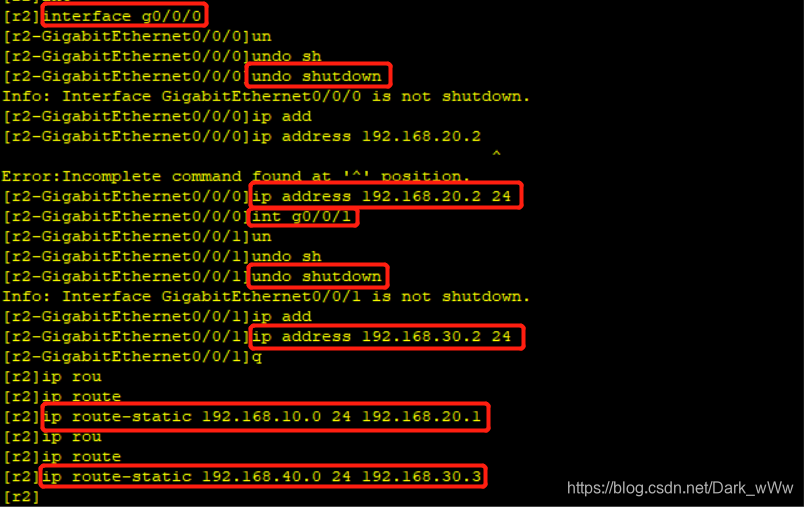

?R2：
图-3?

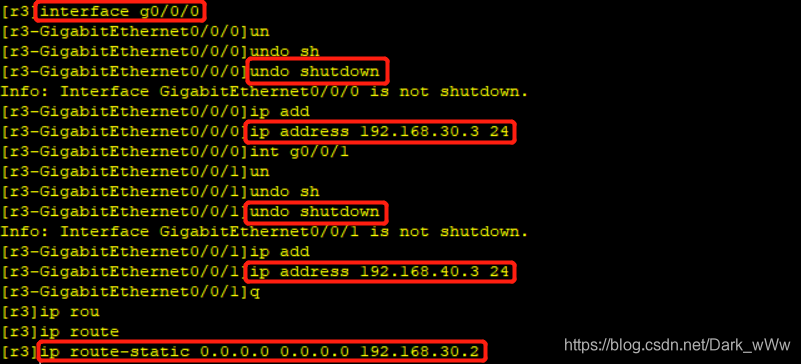

R3：
图-4?
?PC1：
图-5?
?PC2：
图-6?
3.完成配置后PC1就可以ping通PC2了
图-7?
?三层链路聚合

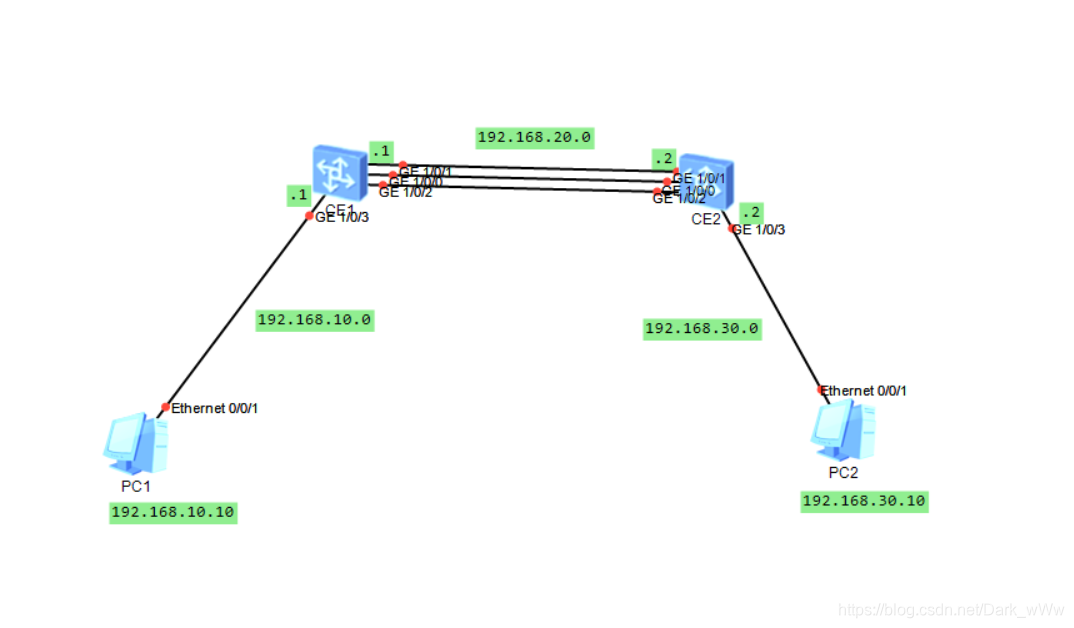

?1.规划好需要配置的PC机和交换机
图-8?
?2.进行PC机和交换机的配置

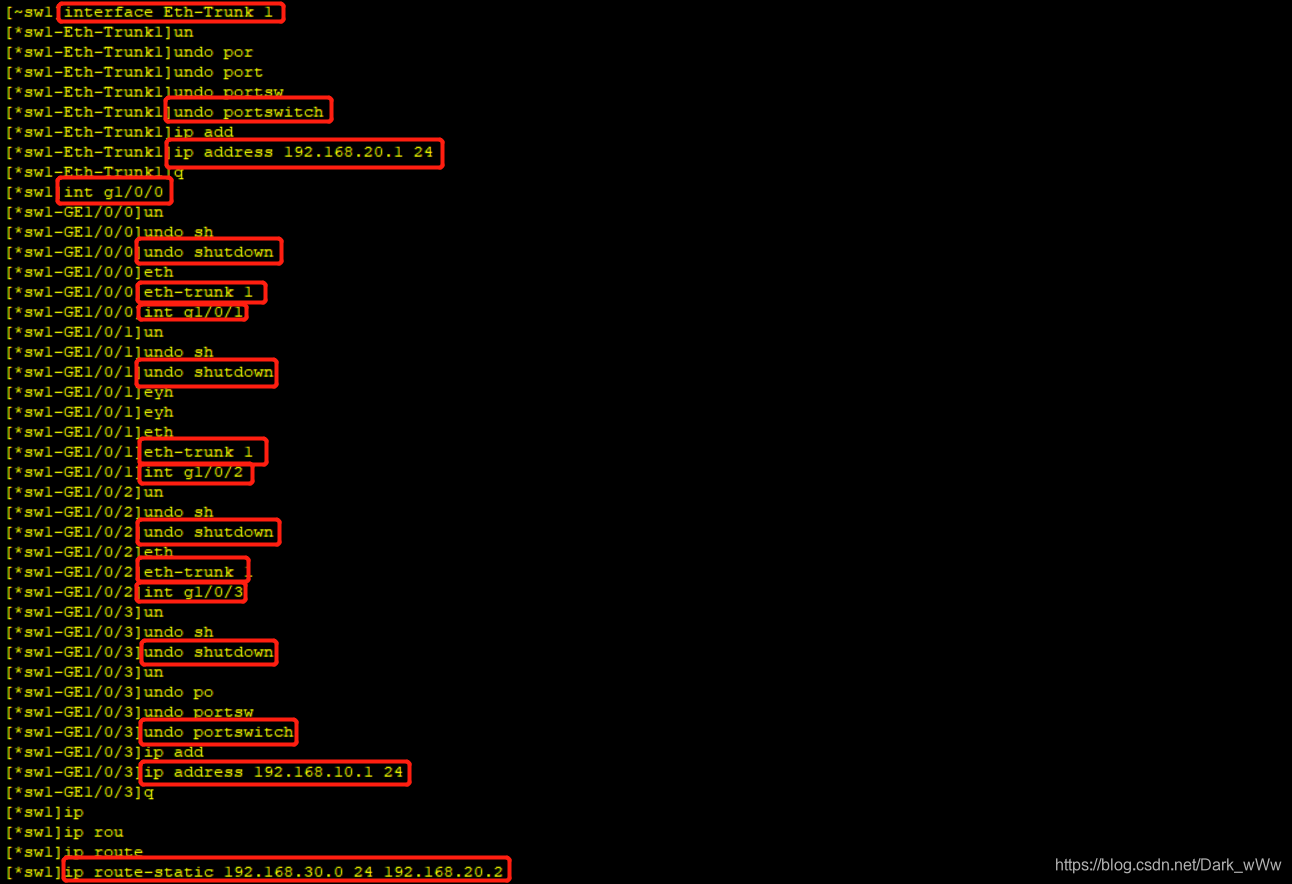

sw1：
图-9?

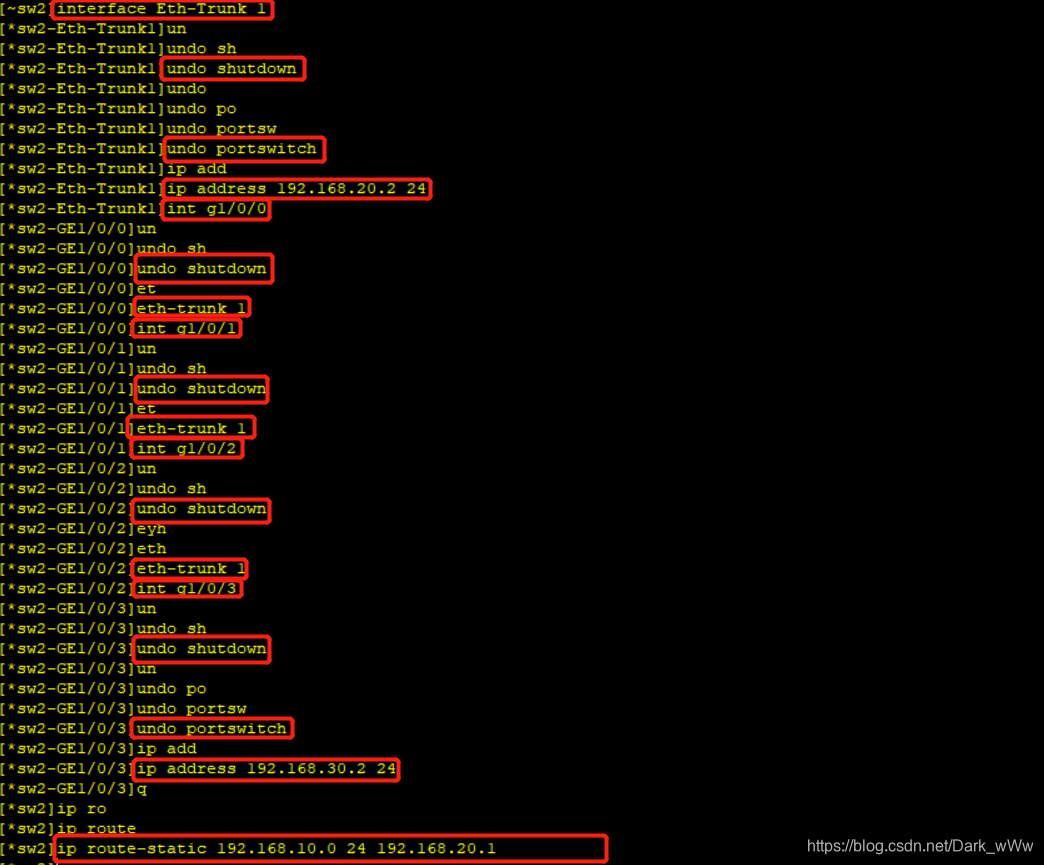

sw2：
图-10?
PC1：
图-11?
PC2：
图-12?

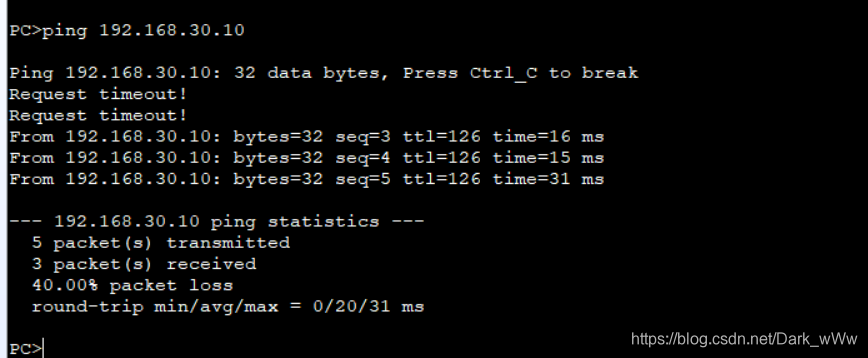

?3.完成配置后PC1就可以ping通PC2了
图-13?
三、总结
默认路由配置
R1：
[]interface g0/0/0 ? //进入接口欧g0/0/0
[]undo shutdown ? //打开接口g0/0/0
[]ip address 192.168.10.1 24 ? //添加IP地址和子网掩码长度为24
[]interface g0/0/1 ? //进入接口欧g0/0/1
[]undo shutdown ? //打开接口g0/0/1
[]ip address 192.168.20.1 24 ? //添加IP地址和子网掩码长度为24
[]ip route-static 0.0.0.0 0.0.0.0 192.168.20.2 ? //添加默认路由目的网段0.0.0.0，子网掩码0.0.0.0，下一跳入口IP192.168.20.2
R2：
[]interface g0/0/0 ? //进入接口欧g0/0/0
[]undo shutdown ? //打开接口g0/0/0
[]ip address 192.168.20.2 24 ? //添加IP地址和子网掩码长度为24
[]interface g0/0/1 ? //进入接口欧g0/0/1
[]undo shutdown ? //打开接口g0/0/1
[]ip address 192.168.30.2 24 ? //添加IP地址和子网掩码长度为24
[]ip route-static 192.168.10.0 24 192.168.20.1 ? //添加静态路由目的网段192.168.10.0，子网掩码长度24，下一跳入口IP192.168.20.1
[]ip route-static 192.168.40.0 24 192.168.30.3 ? //添加静态路由目的网段192.168.40.0，子网掩码长度24，下一跳入口IP192.168.30.3
R3：
[]interface g0/0/0 ? //进入接口欧g0/0/0
[]undo shutdown ? //打开接口g0/0/0
[]ip address 192.168.30.3 24 ? //添加IP地址和子网掩码长度为24
[]interface g0/0/1 ? //进入接口欧g0/0/1
[]undo shutdown ? //打开接口g0/0/1
[]ip address 192.168.40.3 24 ? //添加IP地址和子网掩码长度为24
[]ip route-static 0.0.0.0 0.0.0.0 192.168.30.2 ? //添加默认路由目的网段0.0.0.0，子网掩码0.0.0.0，下一跳入口IP192.168.30.2
PC1
IP：192.168.10.10
子网掩码：255.255.255.0
网关：192.168.10.1
PC2
IP：192.168.40.10
子网掩码：255.255.255.0
网关：192.168.40.3
三层链路聚合
SW1
[]interface Eth-Trunk 1 ? //创建eth-trunk 1接口
[]undo portswitch ? ?//接口开启三层功能
[]ip address 192.168.20.1 24 ? //给eth-trunk 1接口设置IP地址和子网掩码长度为24
[]interface g1/0/0 ? //进入g1/0/0
[]undo shutdown ? ?//开启g1/0/0
[]eth-trunk 1 ? //将g1/0/0接口加入eth-trunk 1接口
[]interface g1/0/1 ? //进入g1/0/1
[]undo shutdown ? ?//开启g1/0/1
[]eth-trunk 1 ? //将g1/0/1接口加入eth-trunk 1接口
[]interface g1/0/2 ? //进入g1/0/2
[]undo shutdown ? ?//开启g1/0/2
[]eth-trunk 1 ? //将g1/0/2接口加入eth-trunk 1接口
[]interface g1/0/3 ? //进入g1/0/3
[]undo shutdown ? ?//开启g1/0/3
[]undo portswitch ? ?//接口开启三层功能
[]ip address 192.168.10.1 24 ? //给接口g1/0/3设置IP地址和子网掩码长度为24
[]ip route-static 192.168.30.0 24 192.168.20.2 ? //添加静态路由目的网段192.168.30.0，子网掩码长度为24，下一跳入口IP为192.168.20.2
SW2
[]interface Eth-Trunk 1 ? //创建eth-trunk 1接口
[]undo portswitch ? ?//接口开启三层功能
[]ip address 192.168.20.2 24 ? //给eth-trunk 1接口设置IP地址和子网掩码长度为24
[]interface g1/0/0 ? //进入g1/0/0
[]undo shutdown ? ?//开启g1/0/0
[]eth-trunk 1 ? //将g1/0/0接口加入eth-trunk 1接口
[]interface g1/0/1 ? //进入g1/0/1
[]undo shutdown ? ?//开启g1/0/1
[]eth-trunk 1 ? //将g1/0/1接口加入eth-trunk 1接口
[]interface g1/0/2 ? //进入g1/0/2
[]undo shutdown ? ?//开启g1/0/2
[]eth-trunk 1 ? //将g1/0/2接口加入eth-trunk 1接口
[]interface g1/0/3 ? //进入g1/0/3
[]undo shutdown ? ?//开启g1/0/3
[]undo portswitch ? ?//接口开启三层功能
[]ip address 192.168.30.2 24 ? //给接口g1/0/3设置IP地址和子网掩码长度为24
[]ip route-static 192.168.10.0 24 192.168.20.1 ? //添加静态路由目的网段192.168.10.0，子网掩码长度为24，下一跳入口IP为192.168.20.1
PC1
IP:192.168.10.10
子网掩码：255.255.255.0
网关：192.168.10.1
PC2
IP:192.168.30.10
子网掩码：255.255.255.0
网关：192.168.30.2
?
?
?
?
?
?
