[网络协议]华为实验-rip路由协议的汇总

实验原理
  • 当路由条目很多的时候,可以使用路由汇总来减少路由条目,加快收敛和增强网络稳定性.,原理就是同一个网段内的不通子网的路由在向外发送时聚合成一个网段的路由发送.v1属于有类路由,报文内不携带掩码信息,也不支持不连续子网,所有路由会自动汇总为有类路由.v2是一种无类路由协议,报文中携带掩码信息,支持手动汇总和自动汇总两种方式…
  • 基于RIP进程的有类自动汇总:比如对于10.1.1.0/24(metric=2)和10.1.2.0/24(metric=3)这两条路由,聚合成自然网段路由10.0.0.0/8(metric=2)。自动汇总是按类聚合的,在华为设备上自动汇总总是默认关闭的,可手动更改配置使自动汇总生效。
  • 基于接口的手动汇总:用户可以指定汇聚路由。比如:对于10.1.1.0/24(metric=2)和10.1.2.0/24(metric=3)这两条路由,可以在此接口上配置聚合路由10.1.0.0/16(metric=2)。
实验拓扑

在这里插入图片描述

实验步骤

1,配置ripv1协议

 [R1]rip
 [R1-rip-1]network 192.168.12.0
 [R2]rip
 [R2-rip-1]network 192.168.12.0
 [R2-rip-1]network 192.168.23.0
 [R3]rip
 [R3-rip-1]network 192.168.23.0
 [R3-rip-1]network 3.0.0.0

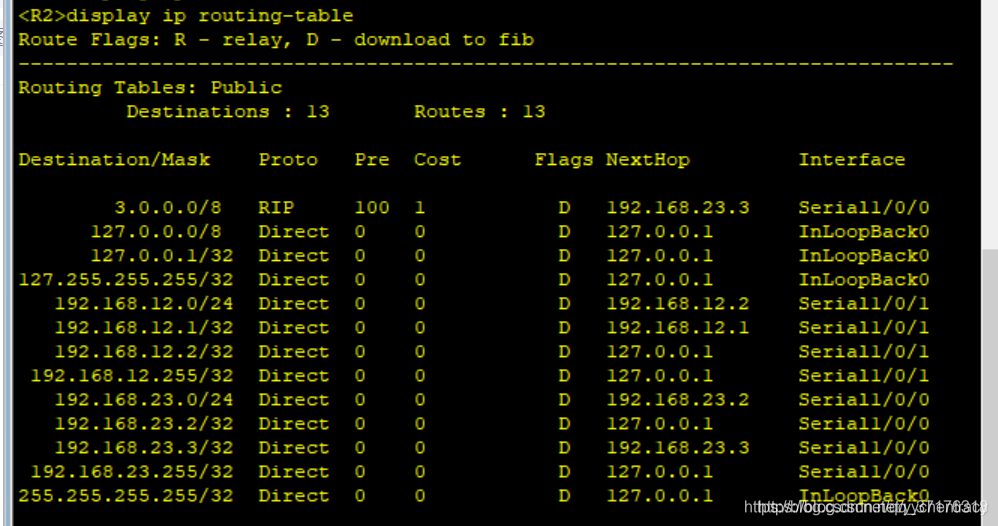

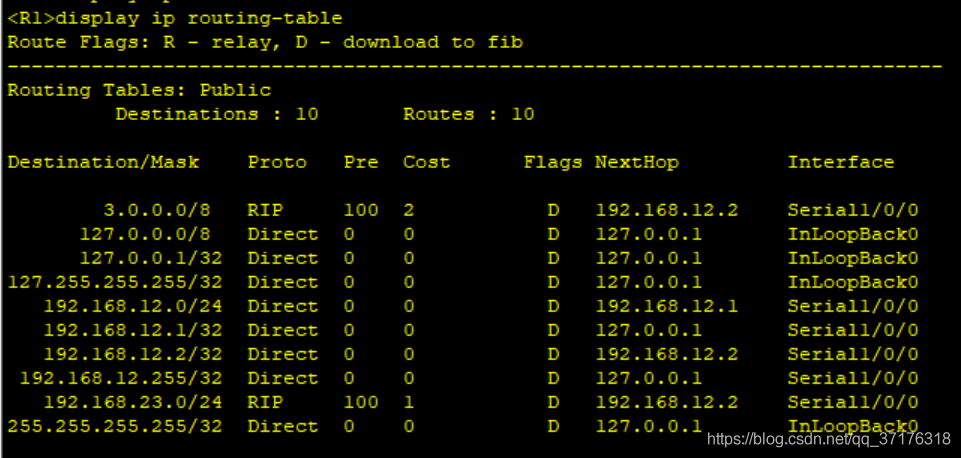

可以看到可以观察到收到R3发来的3.0.0.0/8的汇总,没有其他任何路由明细条目;RIPv1不携带掩码信息,只处理有类路由;默认开的自动汇总
在这里插入图片描述

配置RIPv2的汇总

 [R1]rip
 [R1-rip-1]version 2
 [R2]rip
 [R2-rip-1]version 2
 [R3]rip
 [R3-rip-1]version 2

查看R1的路由表,
在这里插入图片描述

观察到,有具体的明细路由,没有汇总路由,即此时的自动汇总失效(原因是华为设备时为了避免环路问题,在接口上采用了水平分割或毒性反转,因此默认的自动聚合失效)。
为了自动聚合生效,可采用:

[R3]rip
[R3-rip-1]version 2
[R3-rip-1]summary always

汇总路由已经生成.
在这里插入图片描述

配置手动汇总,在R3上 interface Serial 1/0/1

rip summary-address 3.3.0.0 255 255.252.0

在这里插入图片描述
