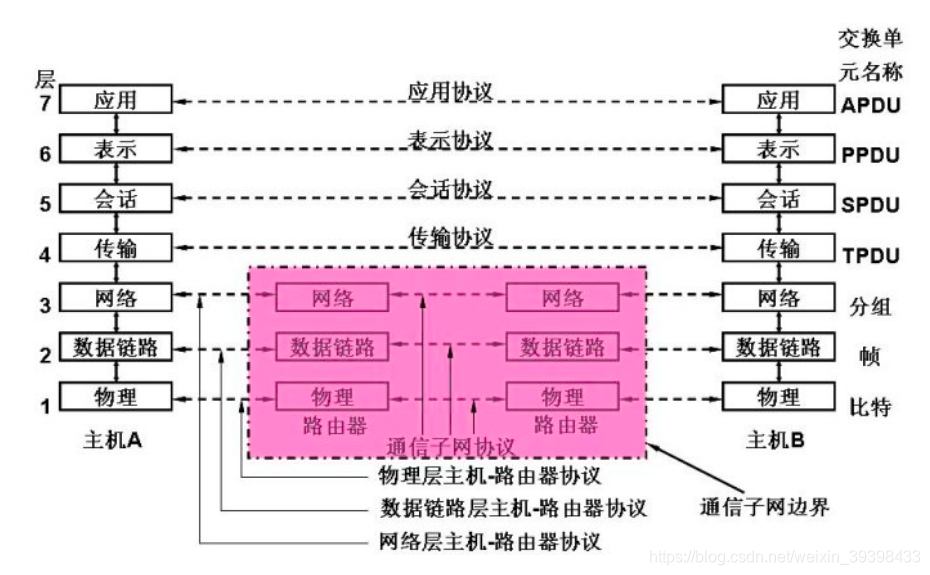

1. OSI七层模型
| No. | 模型 | 功能 |
|---|---|---|
| 1 | 物理层 | 比特流传输 |
| 2 | 数据链路层 | 网络控制、链路纠错 |
| 3 | 网络层 | 寻址，路由 |
| 4 | 传输层 | 建立主机端到端的连接 |
| 5 | 会话层 | 建立、维护和管理会话 |
| 6 | 表示层 | 格式转化，加密解密 |
| 7 | 应用层 | 提供应用程序间通信 |
常见物理层协议：
| 模型 | e.g. |
|---|---|
| 串口/COM口 | RS-232(仪表接口，智能仪表)；RS-485(联网仪表接口) |
| 并行/LPT口 | IEEE1284(打印口，打印机扫描仪) |
| USB | USB2.0，USB3.0 |
| 网线接口 | RJ45(水晶头) |
| 电话线接口 | RJ11 |
常见数据链路层协议：
| 中文名称 | 英文简写 | 英文全称 |
|---|---|---|
| 逻辑链路控制协议 | LLC | Logical Link Control |
| 多路访问控制协议 | MAC | Multiple Access Control |
| 点对点协议 | PPP | Point to Point Protocol |
常用网络层协议：
| 中文名称 | 英文简写 | 英文全称 |
|---|---|---|
| 互联网协议 | IP | Internet Protocol |
| 地址解析协议 | ARP | Address Resolution Protocol |
| 反向地址转换协议 | RARP | Reverse Address Resolution Protocol |
| 路由信息协议 | RIP | Routing Information Protocol |
| 互联网控制报文协议 | ICMP | Internet Control Message Protocol |
| 以太网协议 | Ethernet | Ethernet |
常用传输层协议：
| 中文名称 | 英文简写 | 英文全称 |
|---|---|---|
| 传输控制协议 | TCP | Transmission Control Protocol |
| 用户数据报协议 | UDP | User Datagram Protocol |
会话层与表示层没有协议
常用应用层协议：
| 中文名称 | 英文简写 | 英文全称 | 端口号 |
|---|---|---|---|
| 文件传输协议 | FTP | File Transfer Protocol | 21 |
| 远程终端协议 | Telnet | Remote Terminal Protocol | 23 |
| 简单邮件传输协议 | SMTP | Simple Mail Transfer Protocol | 25 |
| 简单文件传输协议 | TFTP | Trivial File Transfer Protocol | 69 |
| 超文本传输协议 | HTTP | Hypertext Transfer Protocol | 80 |
| 安全套接层超文本传输协议 | HTTPS | Hypertext Transfer Protocol over Secure Socket Layer | 443 |
| 域名服务协议 | DNS | Domain Name Service | - |
| 自举协议 | BOOTP | Bootstrap Protocol | - |
2. 总结
功能角度：
1、2层解决网络信道问题
3、4层解决传输问题
5、6、7层处理对应用进程的访问
控制角度：
1、2、3层是通信子网层
4、5、6、7层是主机控制层
职业角度：
1层是通信工程师
2、3、4层是网络工程师
5、6、7是软件工程师
数据封装：
| No. | 信息单位 | 层 |
|---|---|---|
| 1 | 比特(bit) | 物理层 |
| 2 | 帧(frame) | 数据链路层 |
| 3 | 数据包(packet) | 网络层 |
| 4 | 段(segment)/数据报(datagram) | 传输层 |
| 5~7 | 消息(message) | 应用层 |
3. TCP/IP四层模型
- 应用层
- 传输层
- 网络层
- 数据链路层

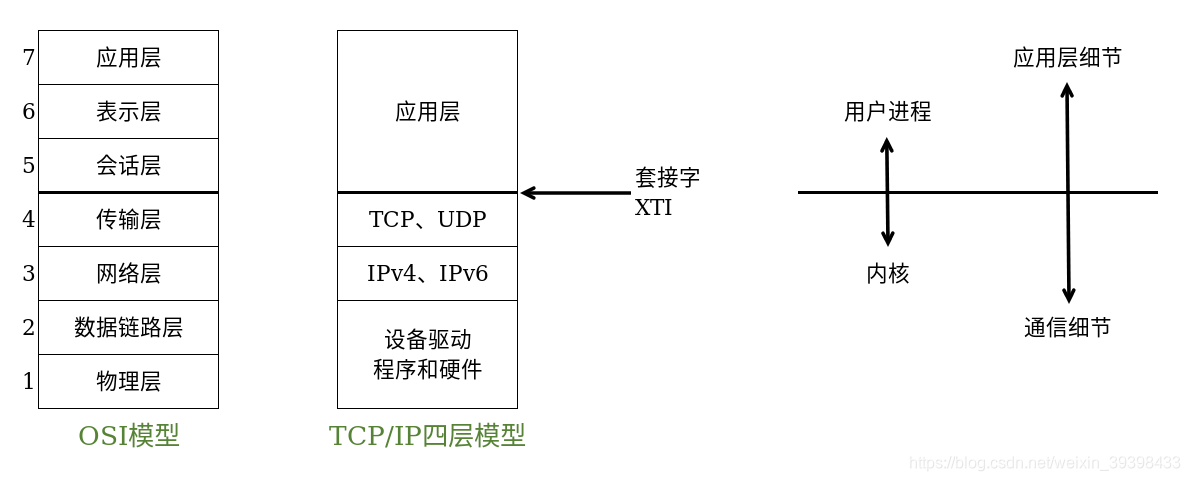

网络协议模型：
套接字：应用层访问传输层和网络层的接口

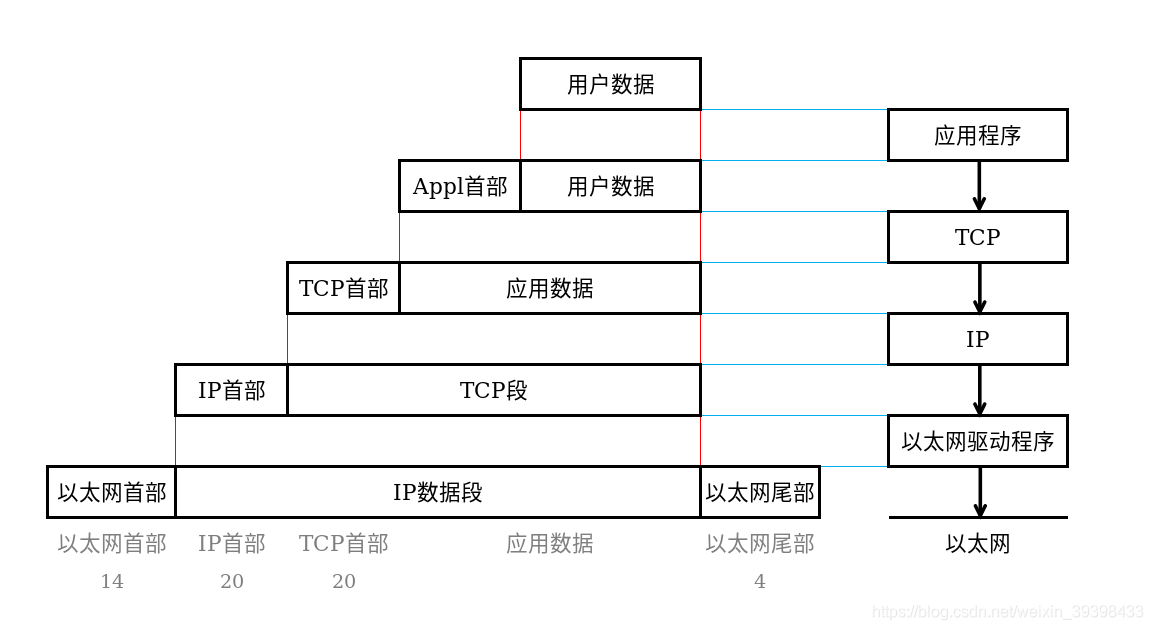

数据的封装：
数据解析与数据封装过程相反，是对首部/尾部的剥离
路由器/交换机的传输原理：
