一、什么是ACL
1.作用
读取三层，四层头部信息，根据预先定义好的规则对流量进行筛选过滤。
三层头部信息：源、目IP
四层头部信息：TCP/UDP协议、源、目端口号
2.访问控制列表的调用方向
入：流量将要进入本地路由器，将被本地路由器处理
出：已经被本地路由器处理过了，流量将离开本地路由器
3.策略做好后在入接口调用和出接口调用的区别
入接口调用的话，是对本地路由器生效
出接口调用的话，对本地路由器不生效，流量将在数据转发过程中的下一台路由器生效
4.访问控制列表的处理原则
1.路由条目只会被匹配一次
2.路由条目在ACL访问控制列表中匹配的顺序是从上往下匹配
3.ACL访问控制列表隐含一个拒绝所有
4.ACL访问控制列表至少要放行一条路由条目
5.访问控制列表类型
1）标准访问控制列表
只能基于源IP地址进行过滤
标准访问控制列表的列表好是2000~2999
调用原则：靠近目标
2）扩展访问控制列表
可以根据源、目IP地址，TCP/UDP协议，源目端口号进行过滤
相比较标准访问控制列表，流量控制的更加准确
扩展访问控制列表的列表号是3000~3999
调用原则：靠近源
二、配置
1.标准访问控制列表

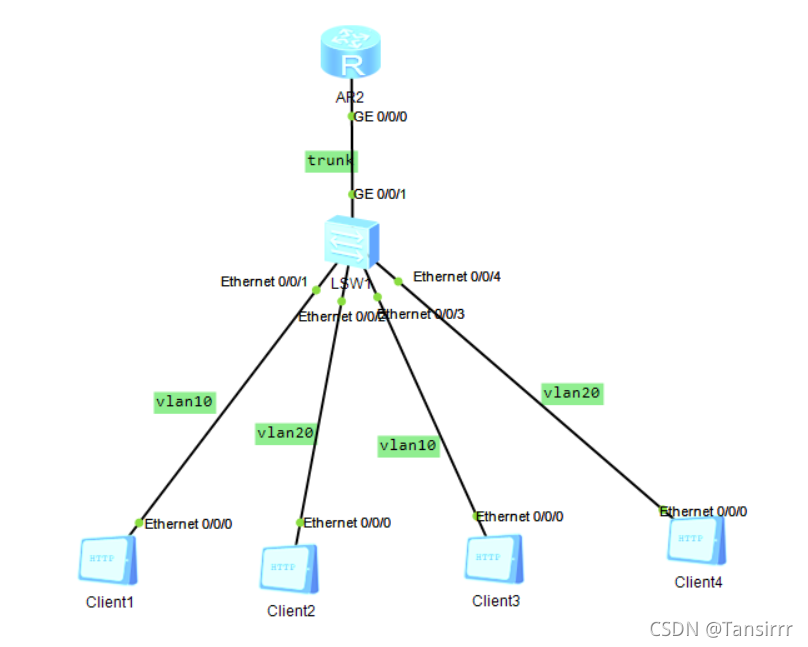

要求做到使用acl使vlan10不能与vlan20通信
L2-SW1：
<>undo terminal monitor 关闭弹窗信息
<>system-view 进入系统视图
[]sysname L2-SW1 改名为L2-SW1
[]user-interface console 0 进入console 0接口
[console0]idle-time 0 0 设置会话永不超时
q
[]int e0/0/1 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 10 划分进vlan10
[]int e0/0/2 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 20 划分进vlan20
[]int e0/0/3 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 10 划分进vlan10
[]int e0/0/4 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 20 划分进vlan20
[]int g0/0/1 进入接口
[]port link-type trunk 设置链路类型为trunk
[]port trunk allow-pass vlan all 设置白名单允许所有vlan通过
R1:
<>undo terminal monitor 关闭弹窗信息
<>system-view 进入系统视图
[]sysname R1 改名为R1
[]user-interface console 0 进入console 0接口
[console0]idle-time 0 0 设置会话永不超时
[]int g0/0/0 进入接口
[]undo shutdown 开启接口
[]int g0/0/0.1 进入虚拟接口g0/0/0.1
[]dot1q termination vid 10 封装方式为802.1q，划分就进vlan10
[]ip add 192.168.10.1 24 设置IP地址和子网掩码长度
[]arp broadcast enable 开启arp广播
[]int g0/0/0.2 进入虚拟接口g0/0/0.2
[]dot1q termination vid 20 封装方式为802.1q，划分就进vlan20
[]ip add 192.168.10.1 24 设置IP地址和子网掩码长度
[]arp broadcast enable 开启arp广播
q
[]acl 2000 创建标准控制列表，列表号为2000
[]rule deny source 192.168.10.0 0.0.0.255 拒绝192.168.10.0网段（子网掩码为反掩码）
[]rule premit source any 放行其他路由条目
[]int g0/0/0.2
[]traffic-filter outbound acl 2000
pc机配置：
pc1：192.168.10.10 255.255.255.0 192.168.10.1
pc2：192.168.20.10 255.255.255.0 192.168.20.1
pc3：192.168.10.20 255.255.255.0 192.168.10.1
pc4：192.168.20.20 255.255.255.0 192.168.20.1
测试
进入client1 ping client2 ping不通
进入client1 ping client3 能 ping通
进入client1 ping client4 ping不通
进入client2 ping client3 ping不通
进入client2 ping client4 能 ping通
进入client3 ping client4 ping不通
2.扩展控制列表

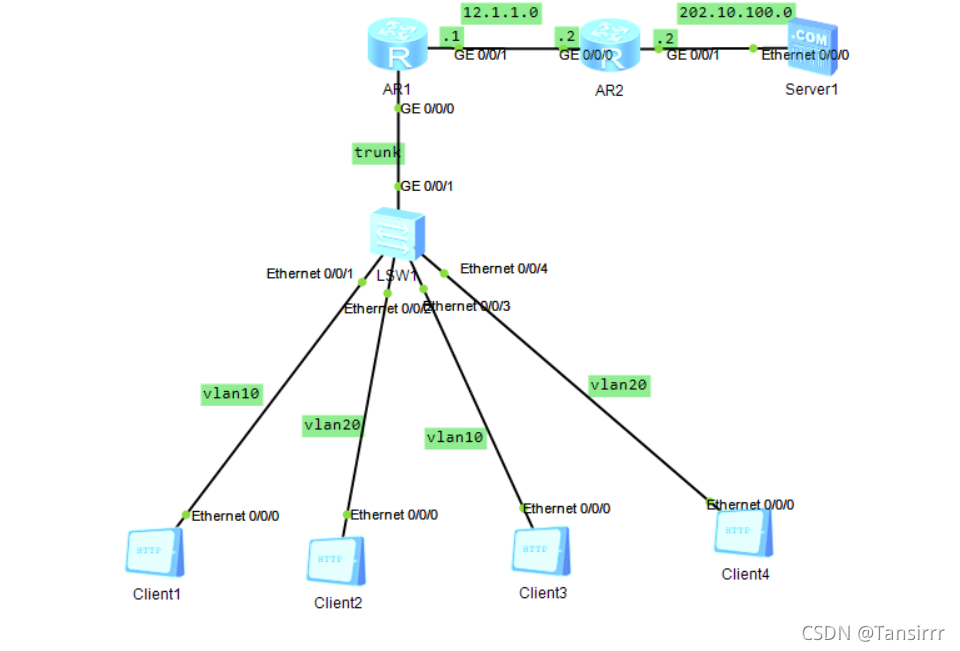

要求做到使用扩展控制列表使client1不能与外服务器通信
L2-SW1：
<>undo terminal monitor 关闭弹窗信息
<>system-view 进入系统视图
[]sysname L2-SW1 改名为L2-SW1
[]user-interface console 0 进入console 0接口
[console0]idle-time 0 0 设置会话永不超时
q
[]int e0/0/1 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 10 划分进vlan10
[]int e0/0/2 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 20 划分进vlan20
[]int e0/0/3 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 10 划分进vlan10
[]int e0/0/4 进入接口
[]port link-type access 设置链路类型为access
[]port default vlan 20 划分进vlan20
[]int g0/0/1 进入接口
[]port link-type trunk 设置链路类型为trunk
[]port trunk allow-pass vlan all 设置白名单允许所有vlan通过
R1:
<>undo terminal monitor 关闭弹窗信息
<>system-view 进入系统视图
[]sysname R1 改名为R1
[]user-interface console 0 进入console 0接口
[console0]idle-time 0 0 设置会话永不超时
q
[]int g0/0/0 进入接口
[]undo shutdown 开启接口
[]int g0/0/0.1 进入虚拟接口g0/0/0.1
[]dot1q termination vid 10 封装方式为802.1q，划分就进vlan10
[]ip add 192.168.10.1 24 设置IP地址和子网掩码长度
[]arp broadcast enable 开启arp广播
[]int g0/0/0.2 进入虚拟接口g0/0/0.2
[]dot1q termination vid 20 封装方式为802.1q，划分就进vlan20
[]ip add 192.168.10.1 24 设置IP地址和子网掩码长度
[]arp broadcast enable 开启arp广播
q
[]acl 3000 创建标准控制列表，列表号为2000
[]rule deny tcp source 192.168.10.10 0.0.0.0 destination 202.10.100.100 0.0.0.0 destination-port eq 21 禁止PC1访问FTP访问
[]rule permit tcp source any destination any destination-port eq 21
[]rule premit ip source any destination any
[]int g0/0/0.1
[]traffic-filter inbound acl 3000
q
[]int g0/0/1
[]ip add 12.1.1.1 24
[]undo shutdown
q
[]ip route-static 0.0.0.0 0 12.1.1.2
R2:
<>undo terminal monitor 关闭弹窗信息
<>system-view 进入系统视图
[]sysname R2 改名为R2
[]user-interface console 0 进入console 0接口
[console0]idle-time 0 0 设置会话永不超时
q
[]int g0/0/0
[]ip add 12.1.1.2 24
[]undo shutdown
[]int g0/0/1
[]ip add 202.10.100.2 24
[]undo shutdown
q
[]ip route-static 0.0.0.0 0 12.1.1.1
配置pc，和服务器
pc1：192.168.10.10 255.255.255.0 192.168.10.1
pc2：192.168.20.10 255.255.255.0 192.168.20.1
pc3：192.168.10.20 255.255.255.0 192.168.10.1
pc4：192.168.20.20 255.255.255.0 192.168.20.1
server1：202.10.100.100 202.10.100.2
测试
client1登入server1：登不上
client2登入server1：能登上
client3登入server1：能登上
client4登入server1：能登上
