计网七大层图谱：
传输层封了TCP，UDP这样的协议。TCP是为了保证数据的可靠性，实现可靠的传输；再往上是如http的应用层。但是这些所有的协议都是基于下面讲的这三层，其中，数据链路层和网络层尤为重要。
计算机网络：
用来实现计算机两两之间都能互相通信（数据信号可以通过发送类似1010这样的高低电频收到）
利用 “转发” 和 “标识(表明自己的身份)”? 可以扩展网络规模，即增加设备。
第1种设备——HUB集线器（在物理层）：
网络诞生之初的一种网络组织形式。可以做消息的转发（用双绞线就可以，但是这个转发很暴力，一股脑把接收到的分
别转发给全部的，不需要的数据包就被丢弃了；多个信号转时不能识别，杂糅起来发给其它设备）
根据这个问题提出了一个协议：CSMA/CD【功能：发送前进行载波侦听，检测链路上有没有其他在发送数据，没有则进行数据的发送，可以防止冲突】
“HUB集线器” 这种方式的缺点：
1. 进行数据的广播会导致带宽利用率较低
2. 在链路上同时只能有一个设备发送数据，导致链路的利用率很低
3. 集线器只适用于小规模网络，工作在物理层
“HUB集线器” 最主要的问题：
没有记录每台设备的标识，只是将数据广播出去，让设备自己判断消息是否属于它自己，因而工作效率较低。
第2种设备——SW交换机（在 数据链路/MAC 层）：
“SW交换机” 和 “集线器” 一样，是一个中心的作用，可以做消息的转发。
一个比较有意思的事：MAC地址却叫做物理地址。
MAC层存了MAC地址、源地址、目的地址和数据。
【IP地址的数据包其实就是MAC地址的数据部分】
?打开网络适配器的连接信息，可以发现物理地址和标识之间的关系：
“SW交换机” 的特点：
1.?可以记录(MAC)地址和端口的映射关系（mac地址在每个网络设备出厂的时候已经写死了，但仍可以改）
2. 全双工，和双绞线不一样（双绞线在工作中的时候，只能有一台设备进行数据发送），“SW交换机” 使用的是网线（有八根线，正常情况下至少有四根是工作的）。1在发送时，也可以接收数据；链路上的数据也不会再产生冲突；1在发送数据的时候，2也可以发送。
3. 可以进行 “桥接”...
4. 在局域网内可以进行高效的传输。
“SW交换机” 效率高于 “HUB交换机” 的一个重要原因：
交换机所在的层叫做 “数据链路层”，其中分为数据头和数据，数据头中记录了原地址和目的地址（mac地址），这也就是SW效率高于HUB的一个重要原因。
重点：交换机的空表如何建立起MAC和端口的映射关系

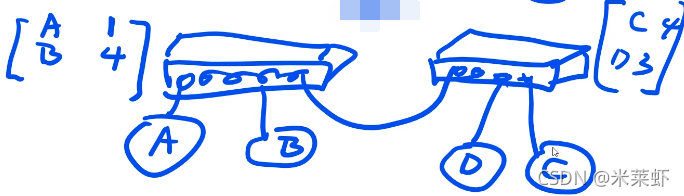

假设我们有两个交换器如下图所示【这里讲的mac和端口的映射表不是我们通常所说的路由表，因为还没有到路由层，只是交换机】：

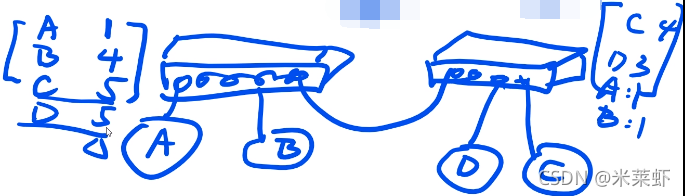

当A向C发送消息并且C不在映射表中的时候，A就会全部地广播发送数据，进入到另一个交换器的时候，另一个交换器的映射表中有C的记录，这时找到了C，就会把数据传给C。数据发送成功之后就会进行记录。B同理A，数据发送成功之后变动如下图：
我们从图中可以印证：SW交换机和mac地址结合的这种方式中，多个mac地址可以对应同一个端口。
“SW交换机和mac地址结合的这种方式” 的弊端：
存储量只有几千，只能在一个比较小的局域网络内达到一个高效的传输。不能在较大的范围内建立计算机的互联网络，未能记录对应的路由信息的话，就会一直广播，导致消息的洪范。
抛出问题：
交换机满足了小规模局域网的互联互通，但是互联网的目的是跨局域网的全球互联，因此联通两个网络成为急需解决的问题。
第3种设备——路由器/网关（在网络层）

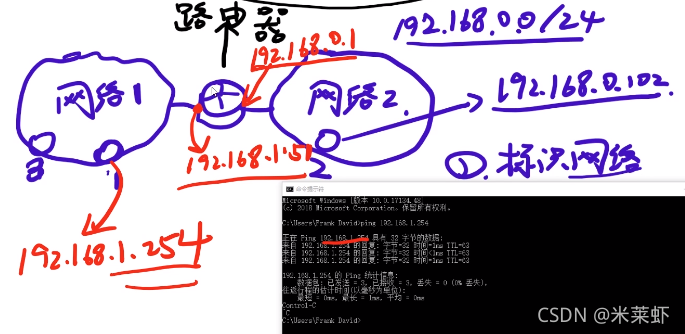

是跨两个网络之间的连接点。这个路由器其实也是一个Linux系统，也有一个路由表。引入路由器是为了在跨网络的时候进行数据的转发。这个网络是一个比较抽象的概念，我们要标识这个抽象的网络以及在网络层面标识每台设备，所以我们提出另一个标识——IP地址（IP地址的两个重要作用：标识网络 & 标识设备）。
“路由器” 工作的一个主要原理：
既有网络一的IP地址，也有网络二的IP地址，充当一个中间人，联系两方。
?
?
比如1和3之间属于内部交互，通过交换机实现；1和2之间就通过路由器实现。

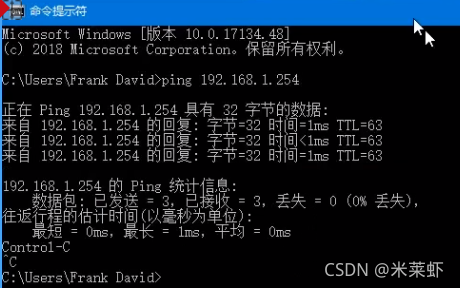

下图的端口1和2是ping通的
?
两大重点：
1. 路由表的建立，这个比 SW交换机 中的地址端口映射表要复杂得多，用到了很多路由的算法，路由的算法目前也在不断更新迭代。但路由器经过一系列的算法会自动建立出一个完善的路由表。
2. 网络内的传输（IP地址是抽象的地址，不能直接用作通信，只能使用mac地址进行直接通信，因为mac地址是一个真实的地址）
比如 192.168.1.52 和 192.168.1.254，首先，1.52 先根据IP地址查 1.254 的MAC地址（这里有个ARP协议，是在这个网络中去广播询问谁的IP地址是 1.254，1.254 收到这个询问之后，就会回复反馈自己的mac地址），然后就可以在MAC层进行传输了。实际上，网络的传输都是走的MAC地址。
IP地址的数据包其实就是MAC地址的数据部分。
