一、ACL
ACL——访问控制列表
作用
读取第三层，第四层包头信息
根据预先定义好的规则对流量进行筛选，过滤
三层头部信息：源，目标IP
四层头部信息：源，目标端口号，TCP/UDP协议
访问控制列表的调用的方向
入：流量将要进入本地路由器，将被本地路由器处理
出：已经被本地路由器处理过了，流量将离开本地路由器
策略做好后，在入接口调用和出接口调用的区别
入接口调用的话：在本地路由器生效
出接口调用的话：对本地路由器不生效，流量将在数据转发过程中的下一台路由器生效
访问控制列表的处理原则
1.路由条目只会被匹配一次
2.路由条目在ACL访问控制列表中匹配的顺序是从上往下匹配的
3.ACL访问控制列表隐含一个拒绝所有
4.ACL访问控制列表至少要放行一条路由条目
访问控制列表的类型
标准访问控制列表
只能基于源IP地址过滤数据包
标准访问控制列表的访问控制列表号是2000-2999
调用原则：靠近目标
扩展访问控制列表
可以基于源IP地址，目的IP地址，TCP/UDP协议，目标端口号过滤数据包
扩展访问控制列表的访问控制列表号是3000-3999
相比较标准访问控制列表，流量控制的更加精确
调用原则：靠近源
二、实战
标准访问控制列表

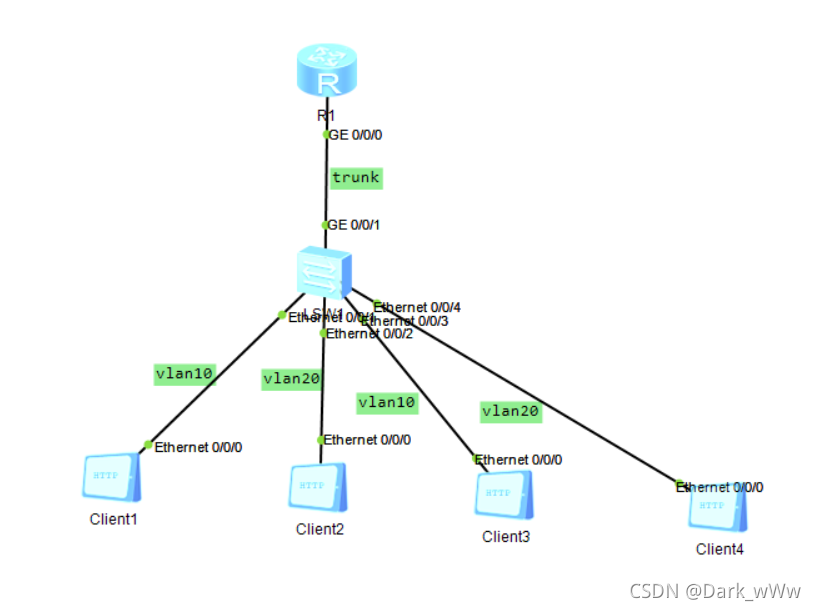

1.规划好需要配置的设备
图-1?
?2.对设备进行配置

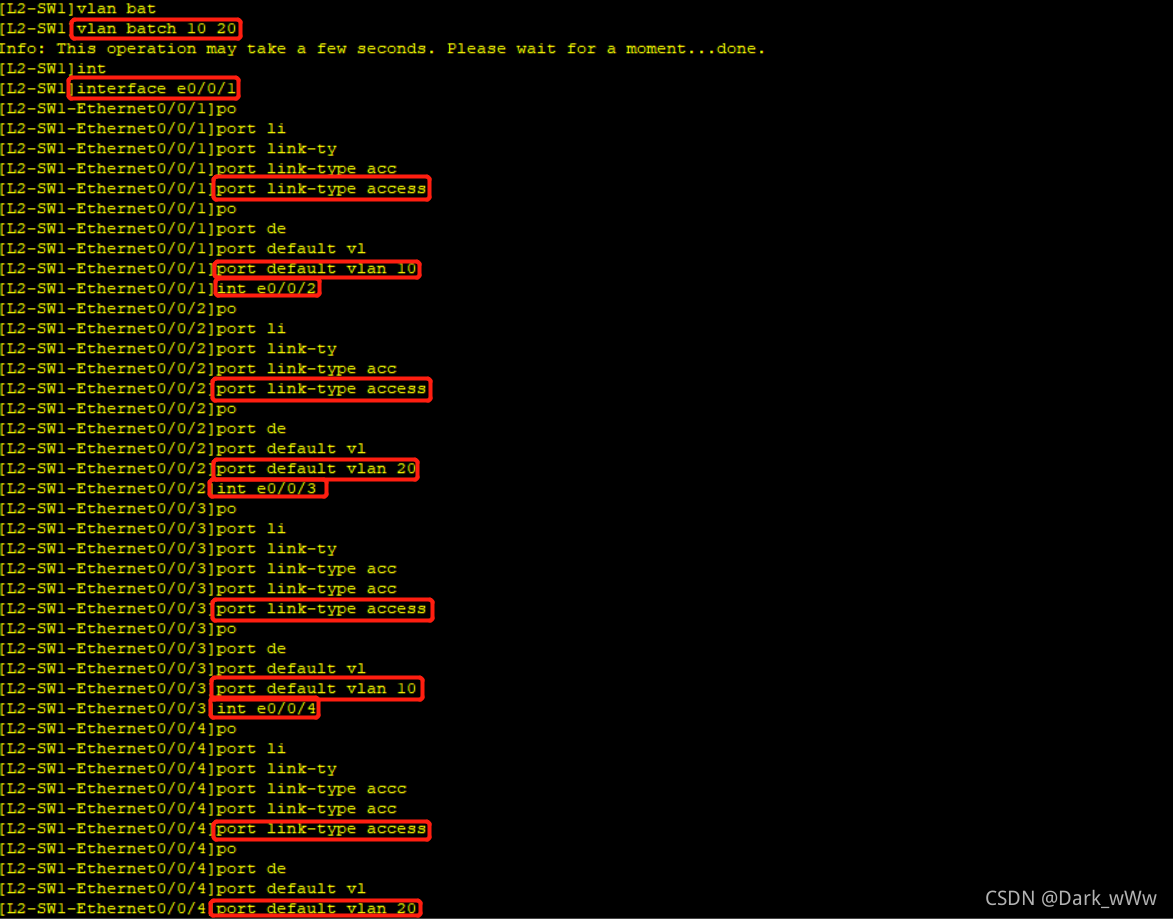

L2-SW1
图-2?
?图-3
?R1
图-4?
?图-5
Client1

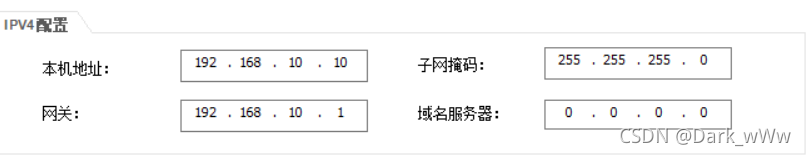

图-6?
Client2
图-7?
?Client3
图-8?
??Client4
图-9?
?扩展访问控制列表

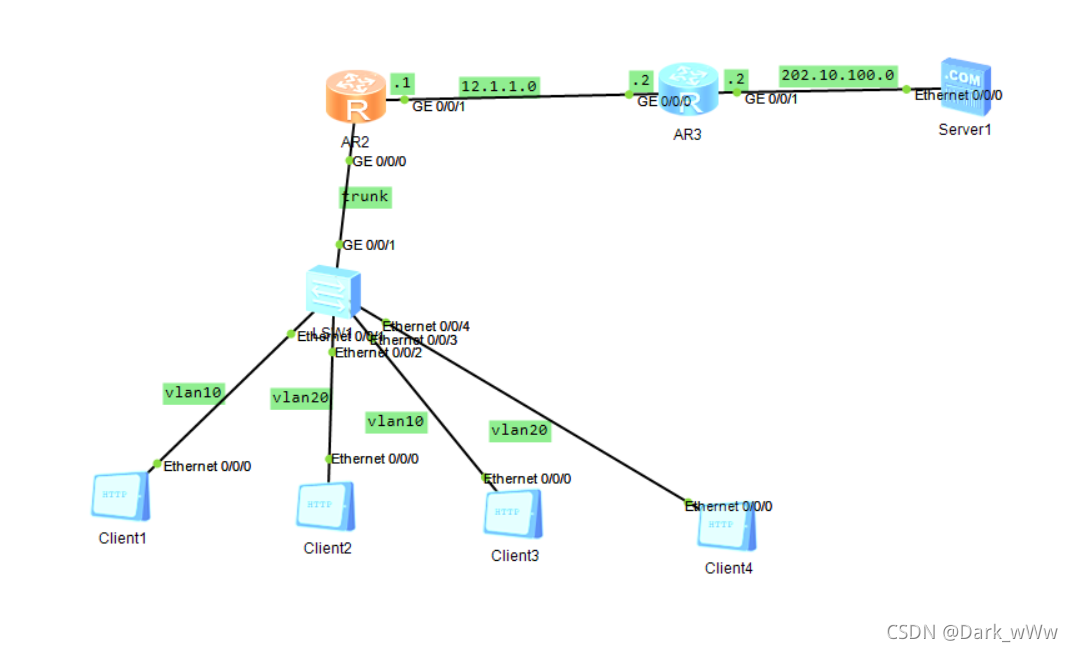

?1.规划需要配置的设备
图-10?
2.对设备进行配置
L2-SW1
?图-11
?图-12
R1
图-13?
图-14?
?
R2
图-15
Server
图-16?
?Client1
图-17
Client2
图-18
?Client3
图-19
??Client4
图-20
?三、总结
?标准访问控制列表
L2-SW1
[]vlan batch 10 20 ? //创建vlan10 20
[]interface e0/0/1 ? //进入接口e0/0/1
[]port link-type access ? //设置接口类型为access?
[]port default vlan 10 ? //接口划分进vlan10
[]interface e0/0/2 ? //进入接口e0/0/2
[]port link-type access ? //设置接口类型为access?
[]port default vlan 20 ? //接口划分进vlan20
[]interface e0/0/3 ? //进入接口e0/0/3
[]port link-type access ? //设置接口类型为access?
[]port default vlan 10 ? //接口划分进vlan10
[]interface e0/0/4 ? //进入接口e0/0/4
[]port link-type access ? //设置接口类型为access?
[]port default vlan 20 ? //接口划分进vlan20

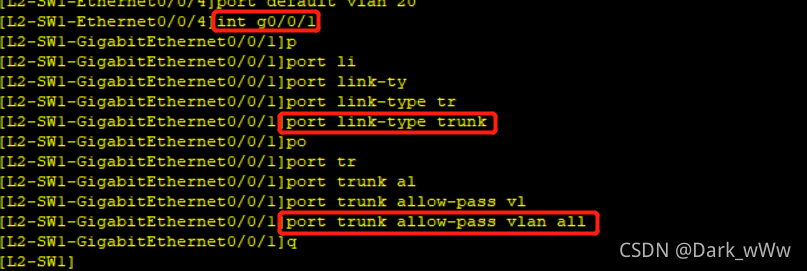

[]interface g0/0/1 ? //进入接口g0/0/1
[]port link-type trunk ? ?//设置接口类型为trunk
[]port trunk allow-pass vlan all ? //设置白名单

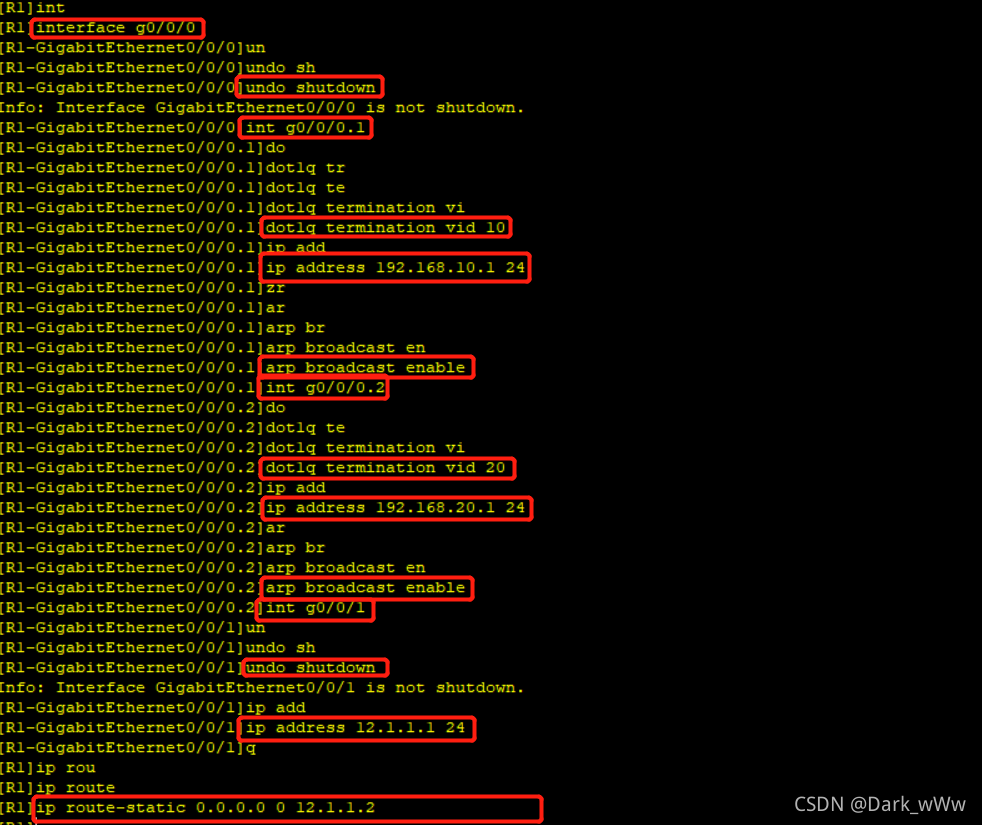

R1

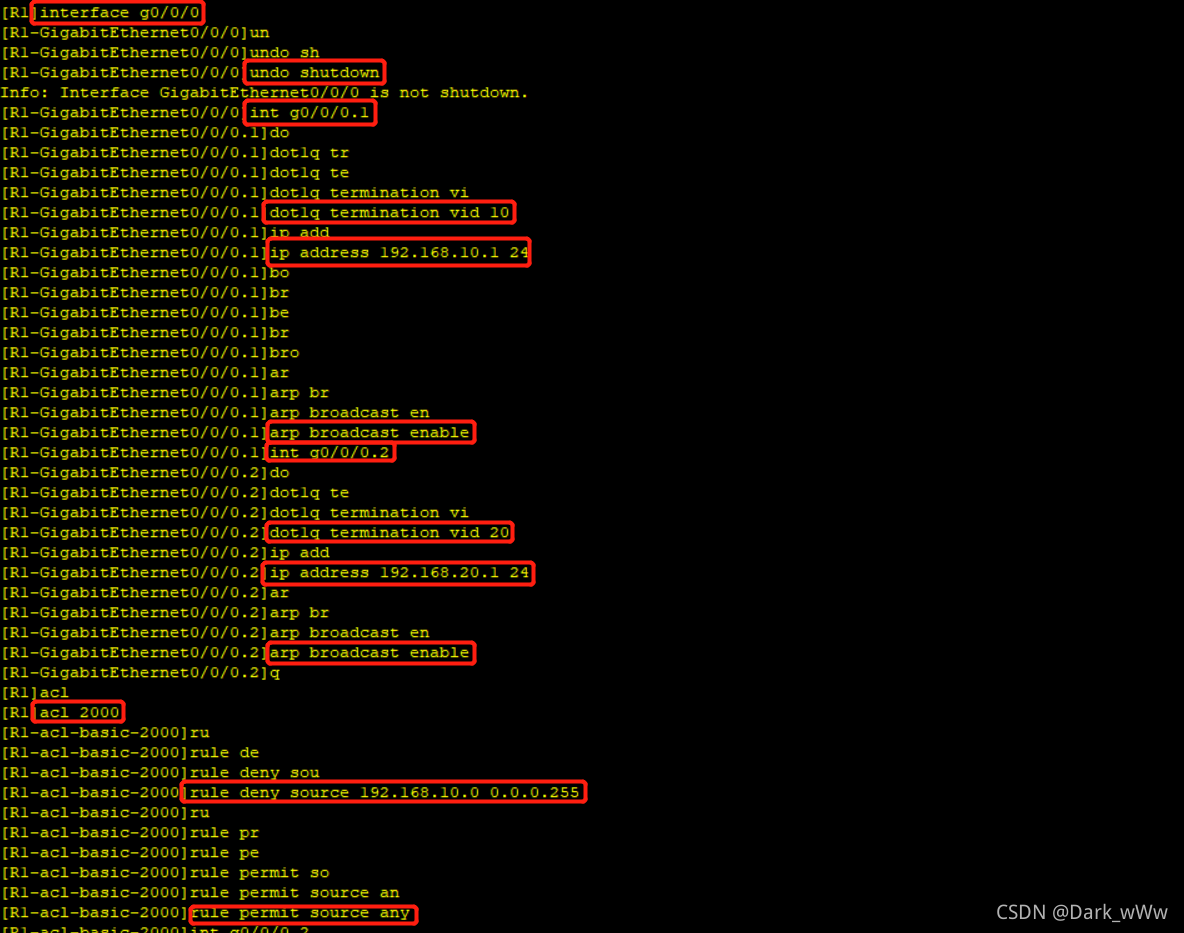

[]interface g0/0/0 ? //进入接口g0/0/0?
[]undo shutdown ? //开启接口g0/0/0?
[]interface g0/0/0.1 ? //进入子接口g0/0/0.1
[]dot1q termination vid 10 ? //子接口g0/0/0.1封装进vlan10
[]ip address 192.168.10.1 24 ? //设置IP地址和子网掩码长度为24
[]arp broadcast enable ? ?//开启ARP广播功能
[]interface g0/0/0.2 ? //进入子接口g0/0/0.2
[]dot1q termination vid 20 ? //子接口g0/0/0.2封装进vlan20
[]ip address 192.168.20.1 24 ? //设置IP地址和子网掩码长度为24
[]arp broadcast enable ? ?//开启ARP广播功能
[]acl number 2000 ? //创建标准访问列表 2000
[]rule deny source 192.168.10.0 0.0.0.255 ? //设置拒绝访问192.168.10.0网段和反掩码
[]rule permit source any ? //放行其它路由条目

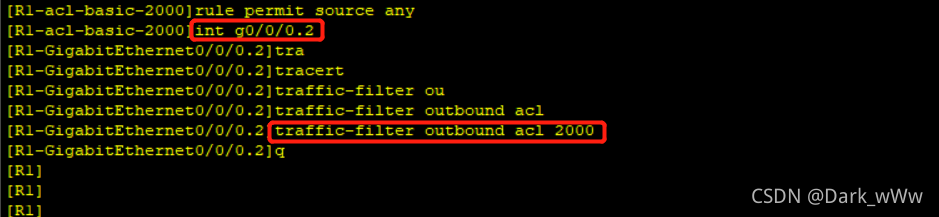

[]interface g0/0/0.2 ? //进入子接口g0/0/0.2
[]traffic-filter outbound acl 2000 ? //选择在出接口上调用列表2000
PC1
IP：192.168.10.10
子网掩码：255.255.255.0
网关：192.168.10.1
PC2

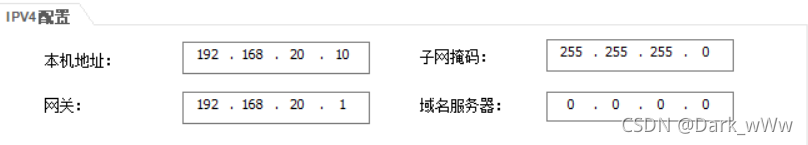

IP：192.168.20.10
子网掩码：255.255.255.0
网关：192.168.20.1
PC3

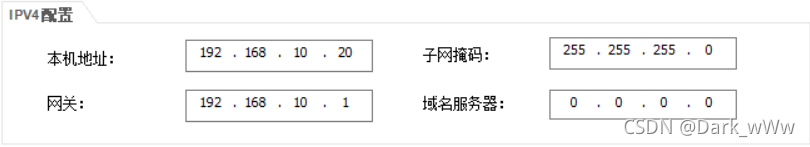

IP：192.168.10.20
子网掩码：255.255.255.0
网关：192.168.10.1
PC4
IP：192.168.20.20
子网掩码：255.255.255.0
网关：192.168.20.1
扩展访问控制列表
L2-SW1
[]vlan batch 10 20 ? //创建vlan10 20
[]interface e0/0/1 ? //进入接口e0/0/1
[]port link-type access ? //设置接口类型为access?
[]port default vlan 10 ? //接口划分进vlan10
[]interface e0/0/2 ? //进入接口e0/0/2
[]port link-type access ? //设置接口类型为access?
[]port default vlan 20 ? //接口划分进vlan20
[]interface e0/0/3 ? //进入接口e0/0/3
[]port link-type access ? //设置接口类型为access?
[]port default vlan 10 ? //接口划分进vlan10
[]interface e0/0/4 ? //进入接口e0/0/4
[]port link-type access ? //设置接口类型为access?
[]port default vlan 20 ? //接口划分进vlan20
[]interface g0/0/1 ? //进入接口g0/0/1
[]port link-type trunk ? ?//设置接口类型为trunk
[]port trunk allow-pass vlan all ? //设置白名单
R1
[]interface g0/0/0 ? //进入接口g0/0/0?
[]undo shutdown ? //开启接口g0/0/0?
[]interface g0/0/0.1 ? //进入子接口g0/0/0.1
[]dot1q termination vid 10 ? //子接口g0/0/0.1封装进vlan10
[]ip address 192.168.10.1 24 ? //设置IP地址和子网掩码长度为24
[]arp broadcast enable ? ?//开启ARP广播功能
[]interface g0/0/0.2 ? //进入子接口g0/0/0.2
[]dot1q termination vid 10 ? //子接口g0/0/0.2封装进vlan20
[]ip address 192.168.20.1 24 ? //设置IP地址和子网掩码长度为24
[]arp broadcast enable ? ?//开启ARP广播功能
[]interface g0/0/1 ?//进入接口g0/0/1?
[]undo shutdown ? //开启接口g0/0/1?
[]ip address 12.1.1.1 24 ? //设置IP地址和子网掩码长度为24
[]ip route-static 0.0.0.0 0 12.1.1.2 ? //添加默认路由目的网段为0.0.0.0，子网掩码长度为0，下一跳IP地址为12.1.1.2

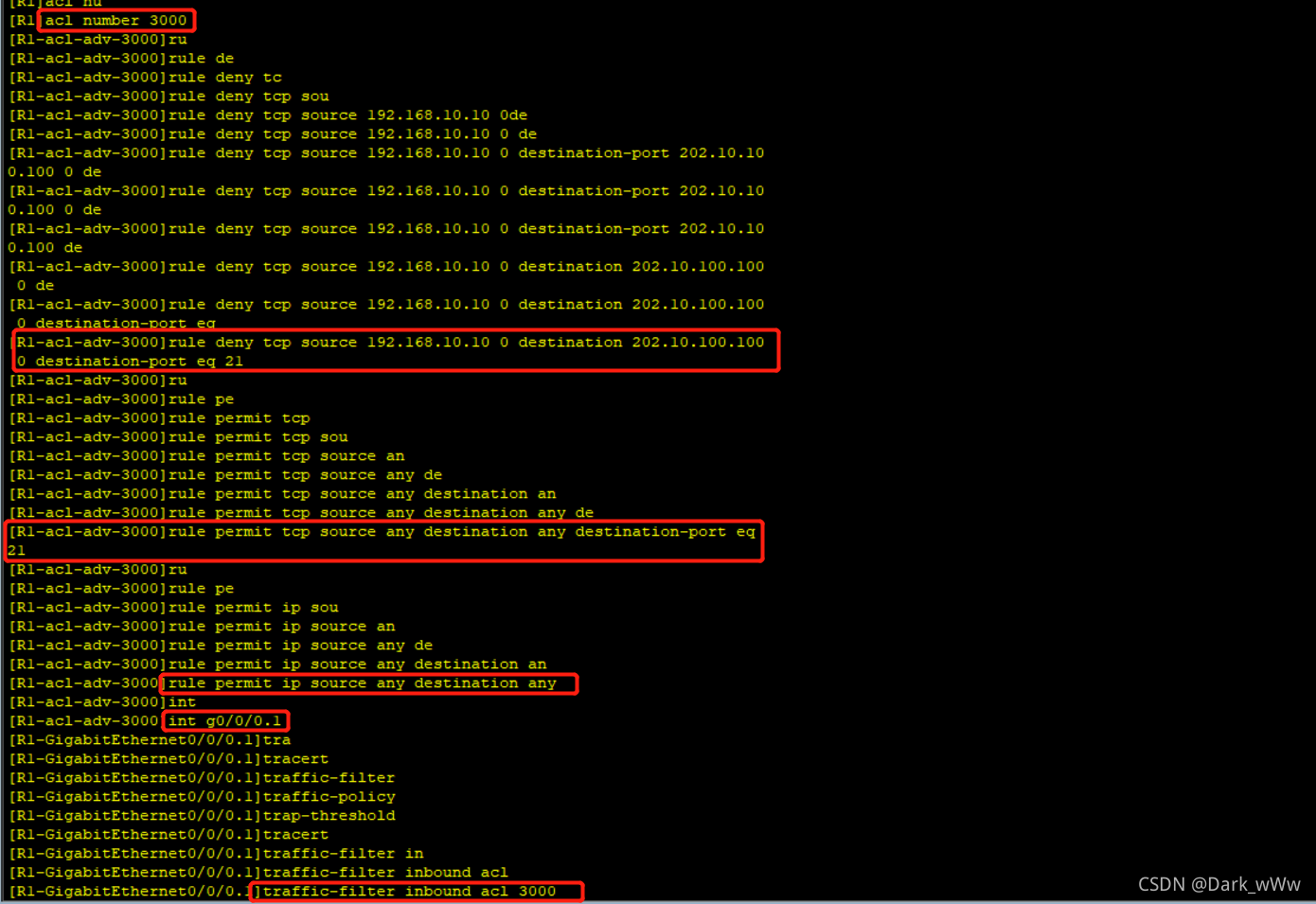

[]acl number 3000 ?//创建标准访问列表 3000
[]rule deny tcp source 192.168.10.10 0 destination 202.10.100.100
?0 destination-port eq 21 ? ?//禁止PC1访问FTP服务
[]rule permit tcp source any destination any destination-port eq?
21 ? ? ?//放行其它客户机访问FTP服务
[]rule permit ip source any destination any ? //放行其它客户机的网络流量
[]interface g0/0/0.1 ? //进入子接口g0/0/0.1
[]traffic-filter inbound acl 3000 ? //选择在入接口上调用列表3000

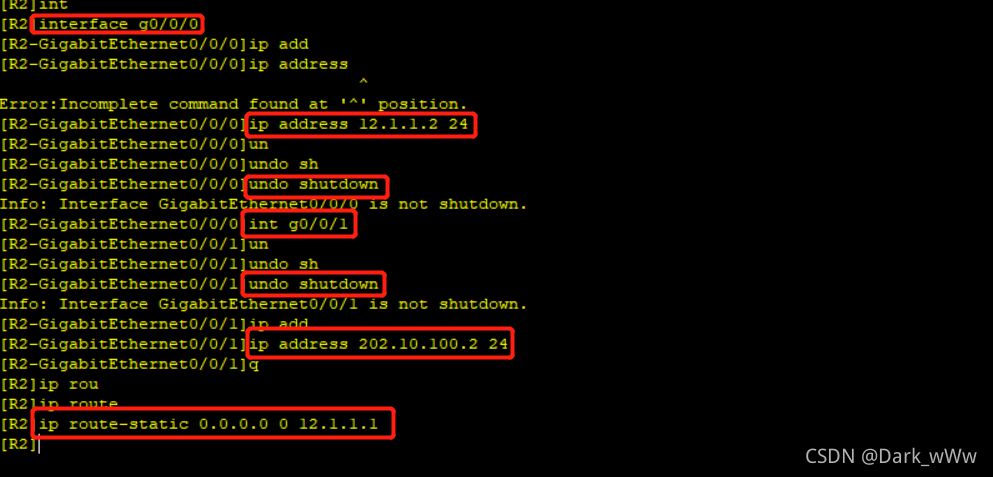

R2
[]interface g0/0/0 ? //进入接口g0/0/0?
[]undo shutdown ? //开启接口g0/0/0?
[]ip address 12.1.1.2 24 ? //设置IP地址和子网掩码长度为24
[]interface g0/0/1 ? //进入接口g0/0/1?
[]undo shutdown ? //开启接口g0/0/1?
[]ip address 202.10.100.2 24 ? //设置IP地址和子网掩码长度为24
[]ip route-static 0.0.0.0 0 12.1.1.1 ? //添加默认路由目的网段为0.0.0.0，子网掩码长度为0，下一跳IP地址为12.1.1.1
PC1
IP：192.168.10.10
子网掩码：255.255.255.0
网关：192.168.10.1
PC2
IP：192.168.20.10
子网掩码：255.255.255.0
网关：192.168.20.1
PC3
IP：192.168.10.20
子网掩码：255.255.255.0
网关：192.168.10.1
PC4
IP：192.168.20.20
子网掩码：255.255.255.0
网关：192.168.20.1
服务器

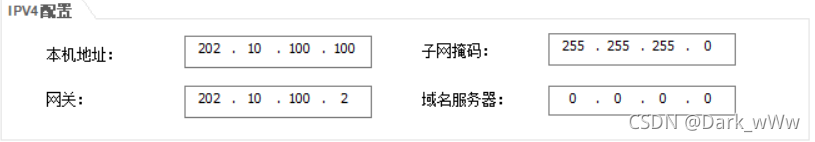

IP：202.10.100.100
子网掩码：255.255.255.0
网关：202.10.100.2
?
