[网络协议]最新图文操作--访问控制列表（ACL）项目实验

1、ACL定义：

访问控制列表(ACL)是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。

2、ACL的用途：

访问控制列表具有许多作用，如限制网络流量、提高网络性能；通信流量的控制；

例如ACL可以限定或简化路由更新信息的长度，从而限制通过路由器某一网段的通信流量；提供网络安全访问的基本手段，在路由器端口处决定哪种类型的通信流量被转发或被阻塞；

例如，用户可以允许E-mail通信流量被路由，拒绝所有的 Telnet通信流量等。

3、ACL是一种策略：

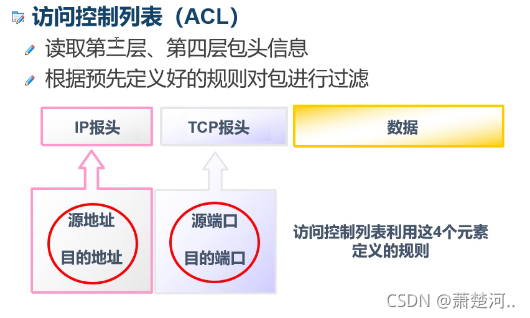

ACL--访问控制列表（是一种策略）

作用：读取第三层，第四层包头信息；

根据预先定义好的规则对流量进行筛选，过滤。

三层头部信息：源、目IP；

四层头部信息：TCP/UDP协议、源、目端口号；

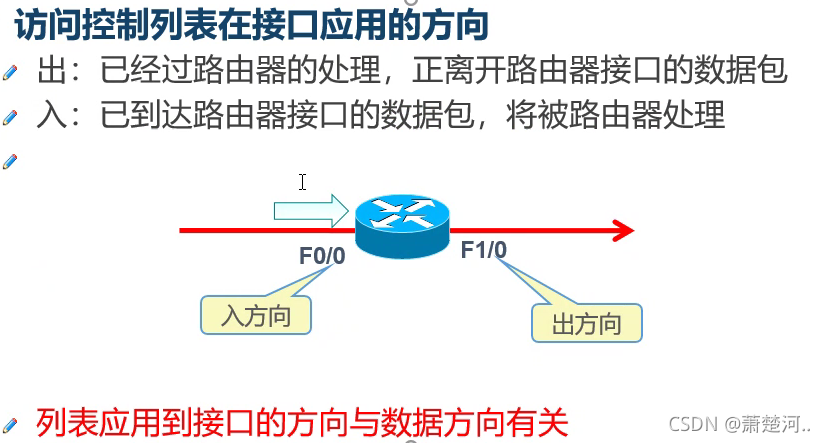

4、访问控制列表的调用的方向：

出：已经被本地路由器处理过了，流量将离开本地路由器；

入：流量将要进入本地路由器，将被本地路由器处理；

策略做好后，在入接口调用和出接口调用的区别：

（1）入接口调用的话，是对本地路由器生效；

（2）出接口调用的话，对本地路由器不生效，流量将在数据转发过程中的下一台路由器生效；

所谓的接口的出和入方向和流量的走向有关系。

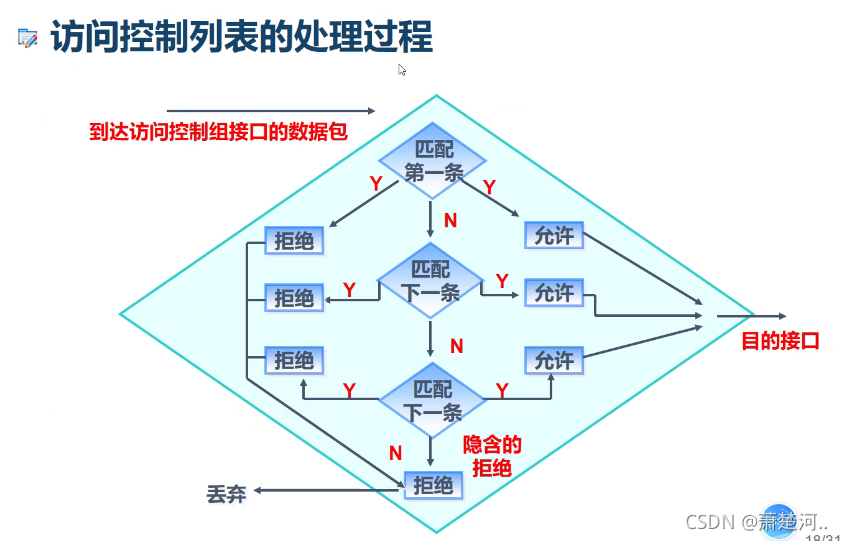

5、访问控制列表的处理过程：

（1）路由条目只会被匹配一次；

（2）路由条目在ACL访问列表中匹配的顺序是从上往下匹配；

（3）ACL访问控制列表隐含一个拒绝所有；

（4）ACL访问控制列表至少要放行一条路由条目；

注意：

（1）ACL是从上至下逐条匹配，一旦匹配成功则不再向下匹配；

（2）ACL包含的规则是：华为ACL隐含规则是允许所有，思科的是拒绝所有；

（3）路由器的一个接口一个方向最多只可以应用一个ACL，但是可以有N条条目；

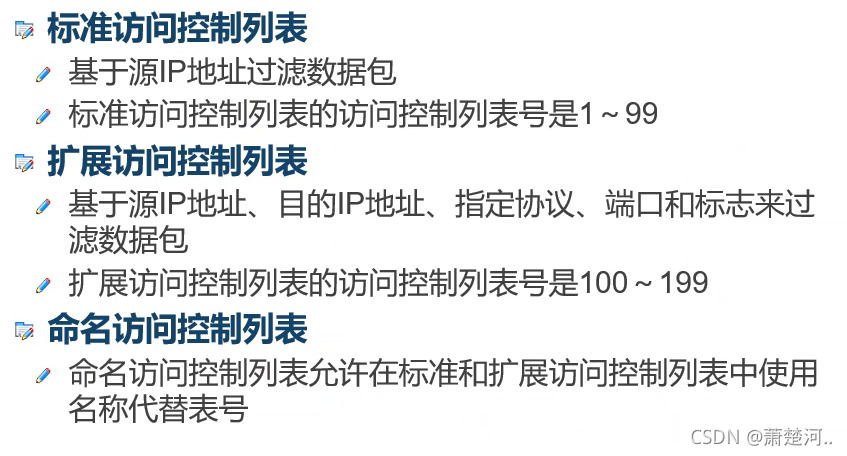

6、访问控制列表的类型：

（1）标椎访问控制列表：

只能基于源IP地址进行过滤；

标椎访问控制列表的列表号是：2000--2999

调用原则：靠近目标

（2）扩展访问控制列表：

可以根据源、目IP地址，TCP/IP协议，源、目端口号进行过滤；

相比较标椎访问控制列表，流量控制的更加精确；

扩展访问控制列表的列表号是3000-3999

调用原则：靠近源

?7、标椎访问控制列表实验：

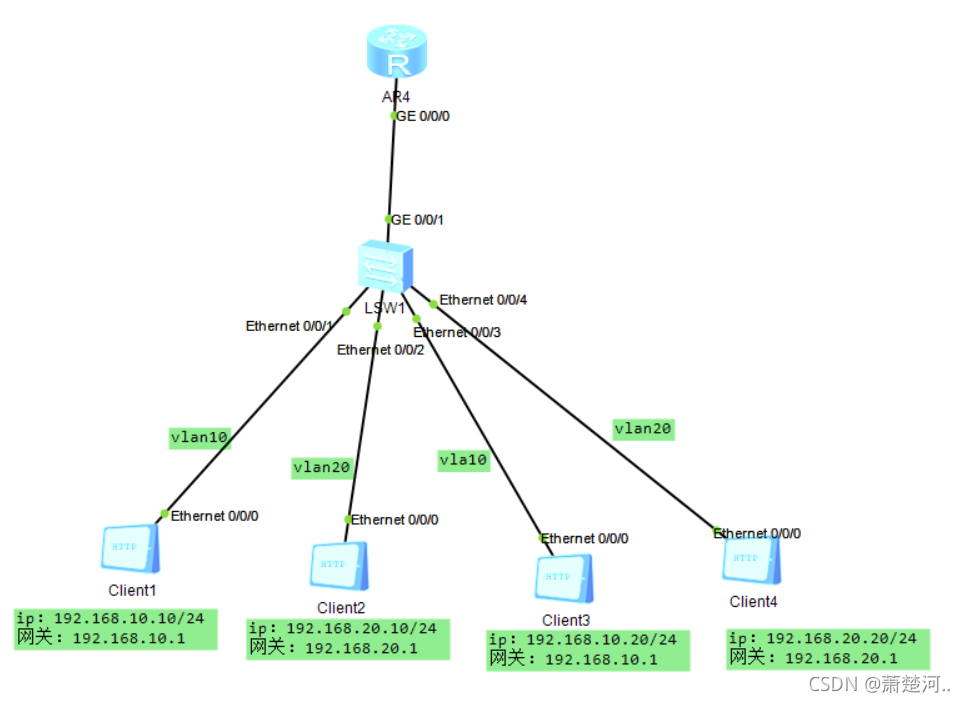

（1）创建拓扑图：4台PC机，一台二层交换机，一台路由器：

? ? ? ? 前期做单臂路由配置；后面开始进行创建标椎访问控制列表；

?（2）对二层交换机进行相关配置：

二层交换机SW1：
[ ]vlan bat 10 20     //创建vlan10，vlan20
[ ]int e0/0/1       //进入接口e0/0/1
[ ]port link-type access      //设置接口链路类型为access
[ ]port default vlan 10      //将接口划分进vlan10
[ ]int e0/0/2       //进入接口e0/0/2
[ ]port link-type access         //设置接口链路类型为access
[ ]port default vlan 20          //将接口划分进vlan20
[ ]int e0/0/3             //进入接口e0/0/3
[ ]port link-type access        //设置接口链路类型为access
[ ]port default vlan 10         //将接口划分进vlan10
[ ]int e0/0/4         //进入接口e0/0/4
[ ]port link-type access        //设置接口链路类型为access
[ ]port default vlan 20        //将接口划分进vlan20
[ ]int g0/0/1        //进入接口g0/0/1
[ ]port link-type trunk         //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all      //将所有vlan纳入trunk白名单中

（3）对路由器R1进行路由配置：

路由器R1：
[ ]int g0/0/0      //进入接口g0/0/0
[ ]undo shutdown       //开启g0/0/0接口
[ ]int g0/0/0.1         //进入接口g0/0/0.1
[ ]dot1q termination vid 10    //将接口划分进vlan10，封装方式为802.1q
[ ]ip add 192.168.10.1 24       //设置IP和子网掩码长度
[ ]arp broadcast enable        //开启ARP广播功能
[ ]int g0/0/0.2        //进入接口g0/0/0.2
[ ]dot1q termination vid 20        //将接口划分进vlan20，封装方式为802.1q
[ ]ip add 192.168.20.1 24         //设置IP和子网掩码长度
[ ]arp broadcast enable         //开启ARP广播功能
[ ]acl 2000     //创建标椎访问控制列表，列表号2000
[ ]rule deny source 192.168.10.0 0.0.0.255       //拒绝92.168.10.0网段（子网掩码为反掩码）
[ ]rule permit source any       //放行其他路由条目
[ ]int g0/0/0.2    //进入接口g0/0/0.2
[ ]traffic-filter outbound acl 2000     //接口下调用ACL 2000

（4）对PC机进行配置IP地址，子网掩码和网关：

PC1设置IP地址，子网掩码和网关：192.168.10.10 ?255.255.255.0 ?192.168.10.1
PC2设置IP地址，子网掩码和网关：192.168.20.10 ?255.255.255.0 ?192.168.20.1
PC3设置IP地址，子网掩码和网关：192.168.10.20 ?255.255.255.0 ?192.168.10.1
PC4设置IP地址，子网掩码和网关：192.168.20.20 ?255.255.255.0 ?192.168.20.1

测试：各PC机之间两两互ping；

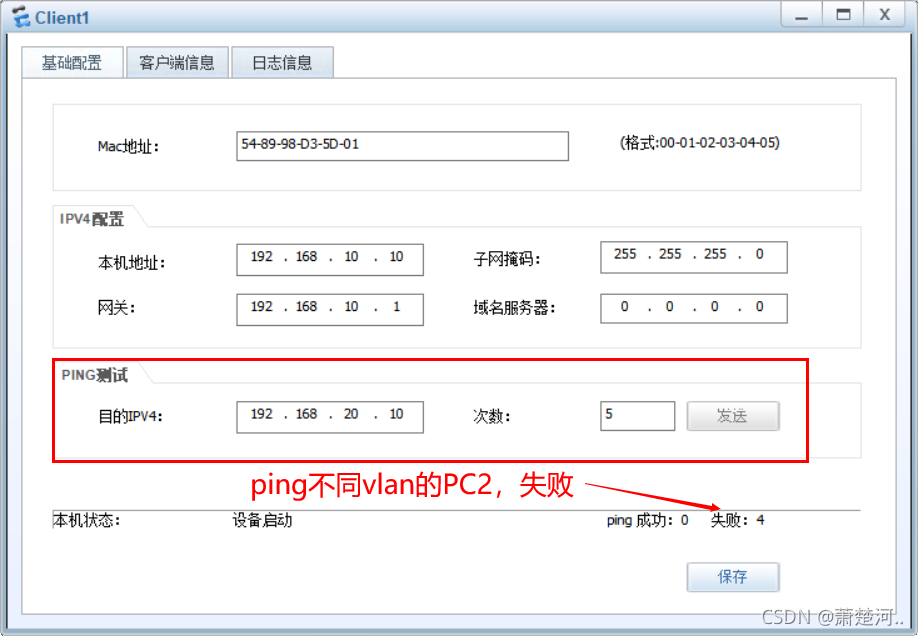

PC1pingPC2：ping 192.168.20.10

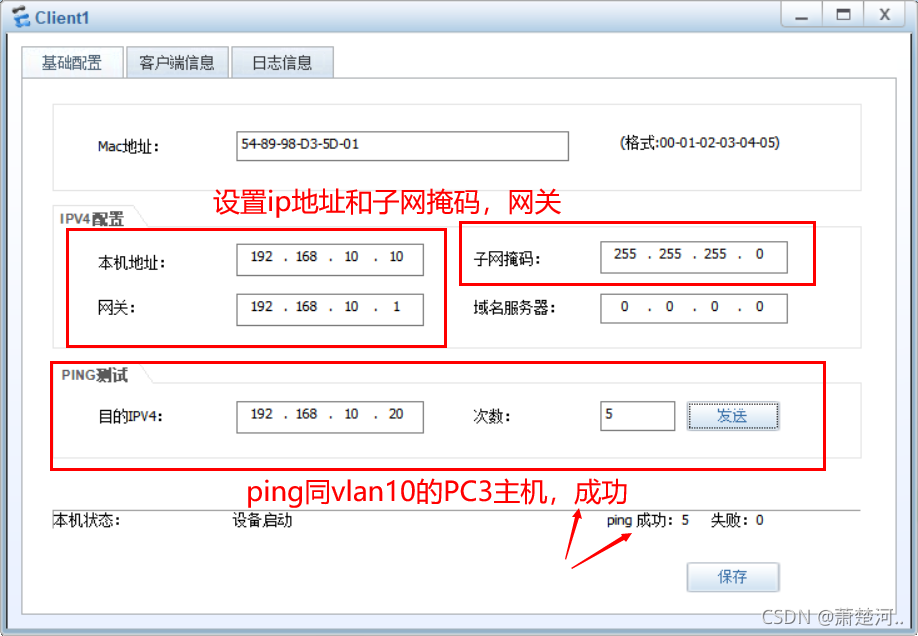

PC1pingPC3：ping 192.168.10.20
PC1pingPC4：ping 192.168.20.20

效果图：

?8、ACL扩展访问控制列表实验：

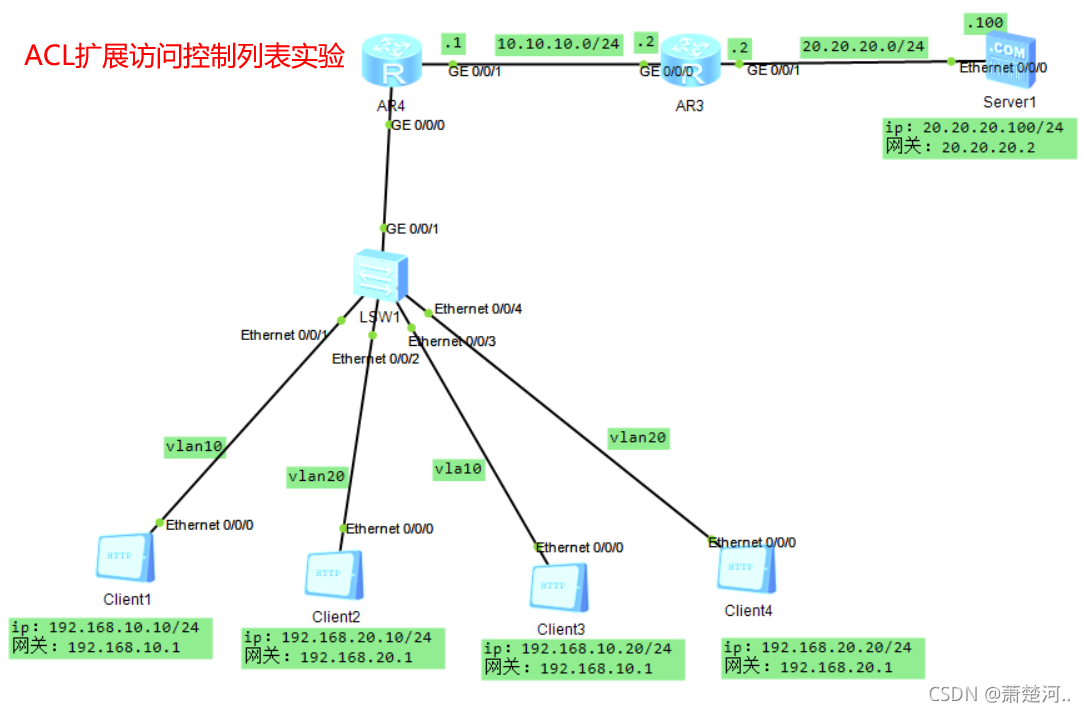

?（1）创建拓扑图：4台FTP客户机，一台二层交换机，两台路由器，一台FTP服务器；

? ? ? ? ? 这个实验是在标椎访问控制列表实验上添加配置的；

?（2）交换机SW2的相关配置：

二层交换机SW1：
[ ]vlan bat 10 20     //创建vlan10，vlan20
[ ]int e0/0/1       //进入接口e0/0/1
[ ]port link-type access      //设置接口链路类型为access
[ ]port default vlan 10      //将接口划分进vlan10
[ ]int e0/0/2       //进入接口e0/0/2
[ ]port link-type access         //设置接口链路类型为access
[ ]port default vlan 20          //将接口划分进vlan20
[ ]int e0/0/3             //进入接口e0/0/3
[ ]port link-type access        //设置接口链路类型为access
[ ]port default vlan 10         //将接口划分进vlan10
[ ]int e0/0/4         //进入接口e0/0/4
[ ]port link-type access        //设置接口链路类型为access
[ ]port default vlan 20        //将接口划分进vlan20
[ ]int g0/0/1        //进入接口g0/0/1
[ ]port link-type trunk         //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all      //将所有vlan纳入trunk白名单中

（3）路由器R2的相关配置：

? ? ? ? ? 这里我先配置路由器R2，回过头来在配置路由器R1，这样不会遗忘；

路由器R2：
[ ]int g0/0/0      //进入接口g0/0/0
[ ]undo shutdown       //开启g0/0/0接口
[ ]ip add 10.10.10.2 24       //设置IP和子网掩码长度
[ ]int g0/0/1       //进入接口g0/0/1
[ ]undo shutdown        //开启g0/0/1接口
[ ]ip add 20.20.20.2 24       //设置IP和子网掩码长度
[ ]ip route-static 0.0.0.0 0 10.10.10.1      //添加默认路由：网段为0.0.0.0，
子网掩码长度为0，下一跳入接口ip为10.10.10.1

（4）对路由器R1进行相关实验配置：

? ? ? ? ?这里包含了标椎访问控制列表的实验配置：

路由器R1：
[ ]int g0/0/0      //进入接口g0/0/0
[ ]undo shutdown       //开启g0/0/0接口
[ ]int g0/0/0.1         //进入接口g0/0/0.1
[ ]dot1q termination vid 10    //将接口划分进vlan10，封装方式为802.1q
[ ]ip add 192.168.10.1 24       //设置IP和子网掩码长度
[ ]arp broadcast enable        //开启ARP广播功能
[ ]int g0/0/0.2        //进入接口g0/0/0.2
[ ]dot1q termination vid 20        //将接口划分进vlan20，封装方式为802.1q
[ ]ip add 192.168.20.1 24         //设置IP和子网掩码长度
[ ]arp broadcast enable         //开启ARP广播功能
[ ]acl 2000     //创建标椎访问控制列表，列表号2000
[ ]rule deny source 192.168.10.0 0.0.0.255       //拒绝92.168.10.0网段（子网掩码为反掩码）
[ ]rule permit source any       //放行其他路由条目
[ ]int g0/0/0.2    //进入接口g0/0/0.2
[ ]traffic-filter outbound acl 2000     //出接口下调用ACL 2000

[ ]int g0/0/1     //进入接口g0/0/1
[ ]undo shutdown      //开启g0/0/1接口
[ ]ip add 10.10.10.1 24      //设置IP和子网掩码长度
[ ]ip route-static 0.0.0.0 0 10.10.10.2       //添加默认路由：网段为0.0.0.0，
子网掩码长度为0，下一跳入接口ip为10.10.10.2
[ ]acl 3000       //创建标椎访问控制列表，列表号3000

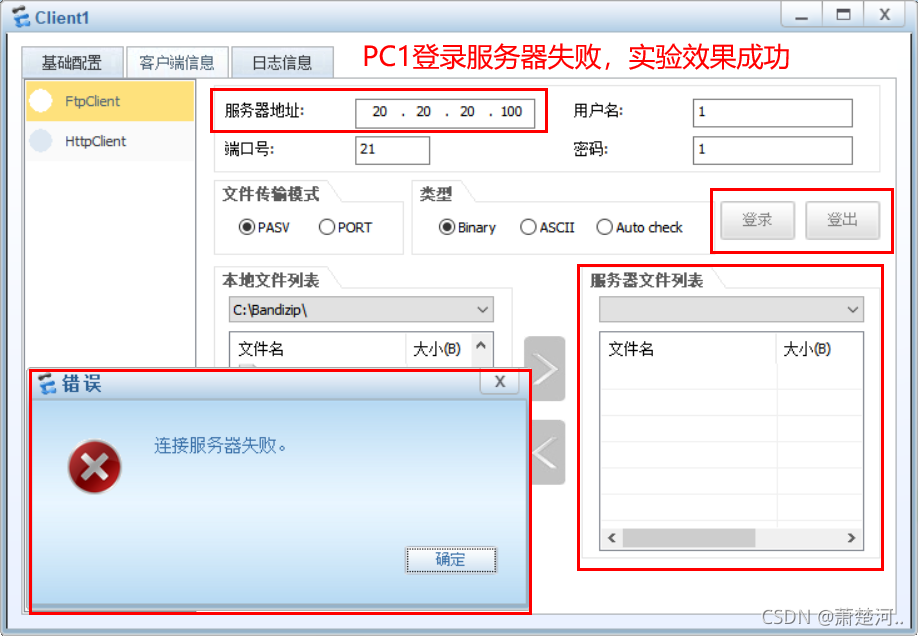

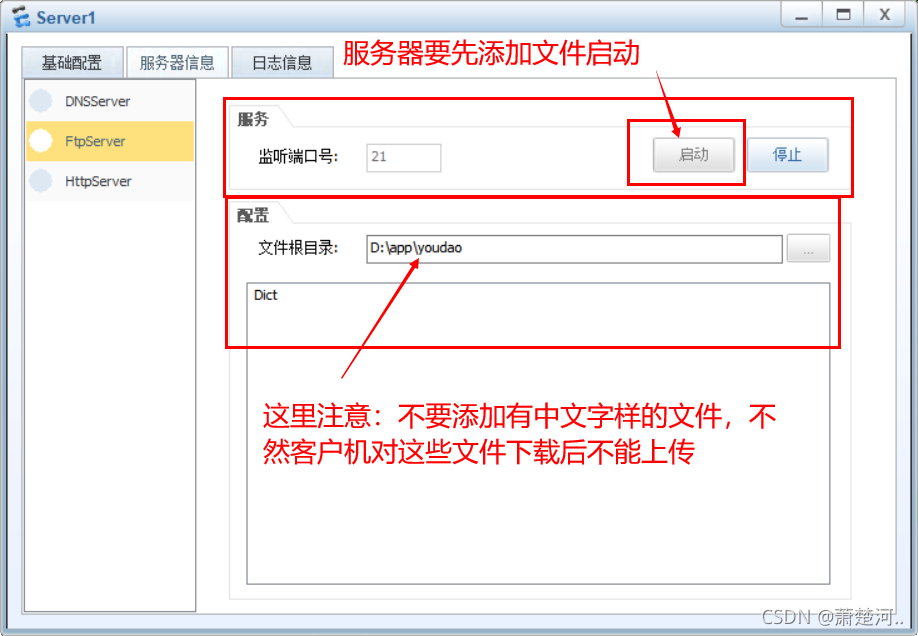

[ ]rule deny tcp source 192.168.10.10 0.0.0.0 destination 20.20.20.100 0.0.0.0
destination-port eq 21//禁止PC1访问FTP服务

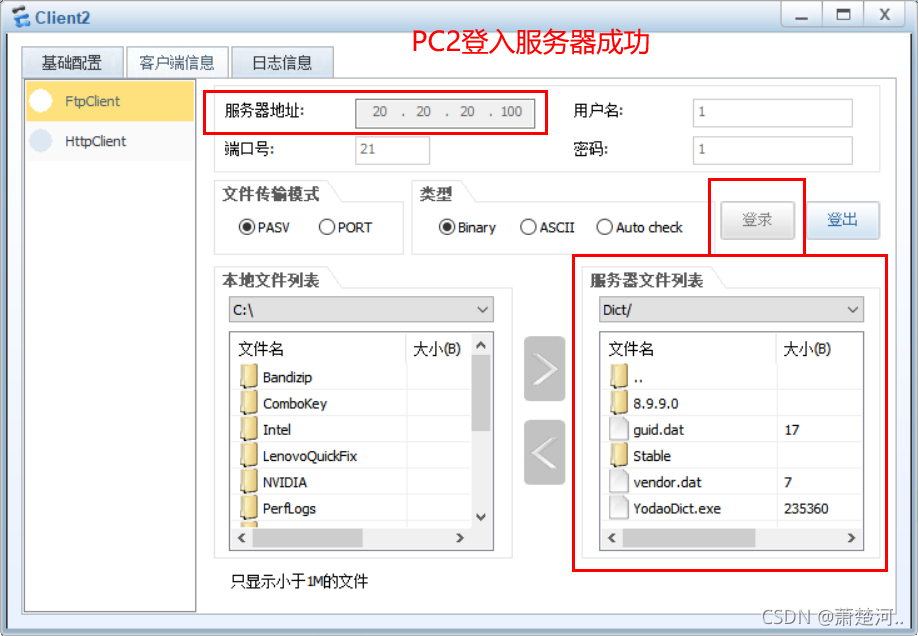

[ ]rule permit tcp source any destination any destination-port eq 21     //放行其他客户机访问FTP服务
[ ]rule permit ip source any destination any     //放行其他客户机的网络流量
[ ]int g0/0/0.1      //进入接口g0/0/0.1
[ ]traffic-filter inbound acl 3000      //入接口下调用ACL 2000
