一、功能概述
![在这里插入图片描述](https://img-blog.csdnimg.cn/0862428e7ba74792bff193eba4f8a092.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
二、数据交换方式
![在这里插入图片描述](https://img-blog.csdnimg.cn/59fc85eac5544f718aac5afbb39aceb6.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/1e627f455ac748e8b8474ec8534b10e6.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
1. 电路交换

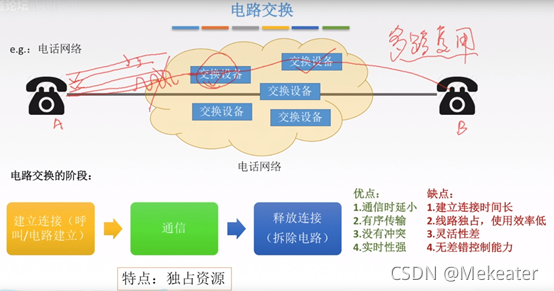

![在这里插入图片描述](https://img-blog.csdnimg.cn/ab09a5c4a5b848f99dcd1b4791abed60.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
2. 报文交换
![在这里插入图片描述](https://img-blog.csdnimg.cn/7b37732386424f66ba4c954113beb342.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
3. 分组交换

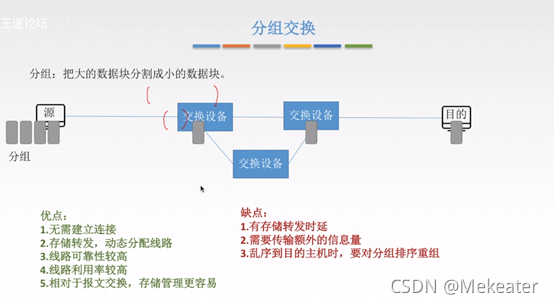

![在这里插入图片描述](https://img-blog.csdnimg.cn/6f01a3226679480fb8f4f8879498d3e0.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
4. 各层传输单元名词
![在这里插入图片描述](https://img-blog.csdnimg.cn/15da4e77bda248d4a8fba347668f4cbb.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
5. 三种数据交换方式比较总结
![在这里插入图片描述](https://img-blog.csdnimg.cn/75273d480dc3446f9c5c217c808c49f0.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
三、路由算法

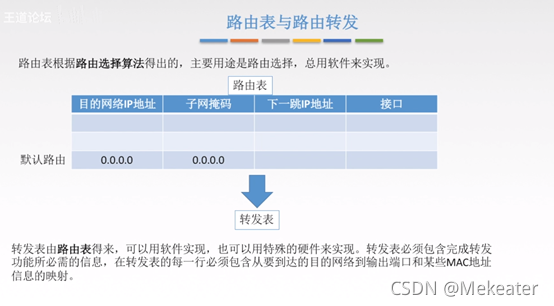

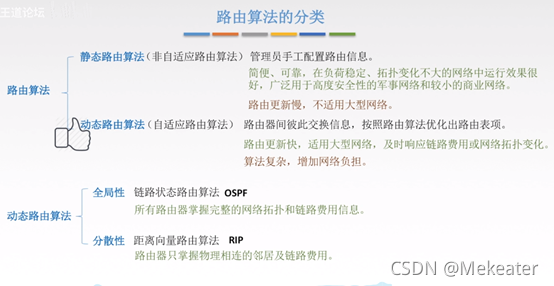

![在这里插入图片描述](https://img-blog.csdnimg.cn/eee54896fed3468da196d701d1365b67.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/571a6722e9634ca9929ac77b0348c696.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/a3e361a1af8d4ec597906aabb095c88e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/559d7f8f22ce42dd87a49bdd217e6eed.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
四、IP数据报
![在这里插入图片描述](https://img-blog.csdnimg.cn/b320e1895361424597ec1df68298e77b.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
1. 格式

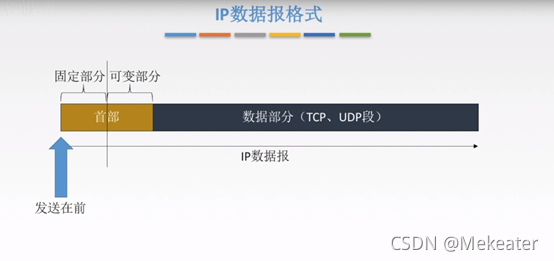

![在这里插入图片描述](https://img-blog.csdnimg.cn/2de3bd5efdad478282b8055c54b2a0dd.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/86979226eda94498a5100b83d361294d.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
2. 分片

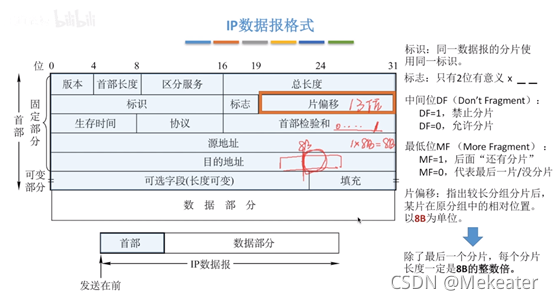

![在这里插入图片描述](https://img-blog.csdnimg.cn/fc3fad8742214650a14ec89b64b55687.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/7b6ad7b3c42d45fbb16143b8a8d1b5fa.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/95294acc598f47f58d1adc848200466d.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/ad2211e486a94c79934a579343776147.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
五、IPv4地址

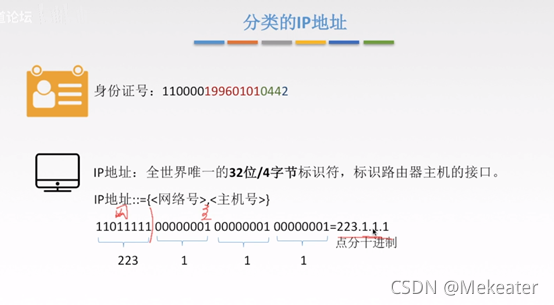

![在这里插入图片描述](https://img-blog.csdnimg.cn/7a70357a70594a2fa5e854d33c9606e0.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/7d84941a22f34c1e9b0af3e4dbcb57c5.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/6339ce09f9934134b875209cf2792d87.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/5bc840b4a02647f990f2c7f23e30e080.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/545d14c9025147c2a48a2845c530aa0c.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/81b360a5afdd458e9d19d19d713ba93f.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/5d07d3428f1945e3be1587d3c7f77423.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
六、网络地址转换NAT
![在这里插入图片描述](https://img-blog.csdnimg.cn/4cc93cfbbb1543e2a9d2b6d1baf15a65.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/6bb597b4782046e3a132cd8a6990f7da.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) NAT路由器,就是让私有IP可以和互联网通信,但是私有IP是不能被路由器转发的,因此要通过NAT路由器对其进行伪装,将私有IP伪装为可以和外界通信的IP。
如果私有IP要给外界发数据,那么经过NAT路由器会被路由表中对应的LAN地址替换(伪装)为WAN地址,再到互联网中转发。
如果外界要给私有IP发数据,那么目的主机IP要写成对应的NAT路由表中的WAN地址,然后经过NAT路由器的时候被转换为正确的私有IP地址,进行数据发送。
七、子网划分
![在这里插入图片描述](https://img-blog.csdnimg.cn/833353e50cac4c0285c412ca911678c4.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/1032e1dfcc1340508e098afe3fe9be43.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 如果外网想要访问145.13.3.10,访问过程如何呢? ![在这里插入图片描述](https://img-blog.csdnimg.cn/471cc6602fa44272943f7253318f0cd2.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/30123c8658e6425589b89d6a9d2eed9e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/221e3409f5a947478fbe6a56df5717a1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
- 子网掩码为255.255.192.0,IP地址为141.14.72.24 ,让两者二进制位与即可得网络地址
- 因为255.255二进制与141.14位与没有变化,因此不必计算
- 子网掩码为0,说明为主机号,也不必计算
- 192对应的二进制为11000000(这也说明子网占了2位),72对应的二进制为 01001000
- 11000000 and 01001000 = 01000000 = 64
- 因此网络地址为141.14.64.0
![在这里插入图片描述](https://img-blog.csdnimg.cn/b07da22878a24a89af0e2c0067b968b2.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
八、无分类编址CIDR
无分类编址CIDR是为了解决子网划分存在的问题,虽然子网划分能够提高网络地址的利用率,但还不够完美,因为每个子网的长度都要一样,这样仍然会造成有的子网主机并不多,但又给它分配了这么多主机号,造成浪费。
因此无分类编址CIDR就是能够使得子网长度变长,即给主机多的子网分配更多的主机号,即子网的位数少一点,而给主机少的子网分配更少的主机号,即子网位数多一些,这样就不过造成由于子网定长带来的浪费了。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/6b19866d51e54977bd96cc21c1aa0786.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/37054efd010e42e0a95915d7a97f7251.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 构成超网是和构成子网的一个相逆的过程,构成子网是把一个大的网络划分为各个子网,而构成超网是把一个个小的子网聚合成一个较大的子网。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/1cf77be5d9c34506a79d153b7e48bfb7.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 构成超网后会使得具体的网络变成宽泛的网络,如果查询路由表得到几个匹配的结果,我们应该选择最长网络前缀的路由。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/80668e186d8142b9944fb5eb0b22dc02.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/66709b79051c4ceb891854716e8f31e4.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
九、ARP协议
ARP协议用来确定路由,即由目的IP找到目的MAC地址。 一个局域网内,1号主机和3号主机通信的过程。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/256b858885af45c4996068651ff887b3.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 不同的局域网内,1号主机和5号主机通信的过程。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/e2f86db210334102bd2ca215ef8cd7a1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/2afe8ca249b34eca9be21a1ae2e1b9d5.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/a49141001131430e9514a7b642e1b7e1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十、DHCP协议
用来分配IP地址 ![在这里插入图片描述](https://img-blog.csdnimg.cn/365c431b55fe439d9cc76464d9f01e89.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/380953fff9214f138869e42ec4d6e5d2.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十一、ICMP协议
![在这里插入图片描述](https://img-blog.csdnimg.cn/d32ef6a32a284885b7f019c42a799f24.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/59369d2e2ee241089f18054e22f151ce.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/1d609d5b0514462f8a8772e9737f7221.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/cf0dd6193e8c468caaecfe5152d6fce1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/152eb771e5cc4506b4761d15320b91e8.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/302af5f6a2ad47638aff96c59a750f64.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/820937a0d4b449bf949fe660f4d4ce18.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十二、IPv6
为什么出现IPv6,因为IPv4这种格式的地址已经快要用完了, 用IPv6可以根本上解决IP地址不够用的问题。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/298b3197512c4ed09258b0cbdeefdbd0.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/91ddf4b1cf8e43bd9e0b945ef1c16e89.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/b9f64b6d96c9421fbcc16b268e076b32.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/6fcda906bd854f7cbfd1c43abdacfd10.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/154e00ee015f43e4803153c0f00ca898.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/3eeafcc2a7294960a6f307918d13a66d.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/7ee99073d71d48c59d8dd1a3f223dd84.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十三、路由选择协议

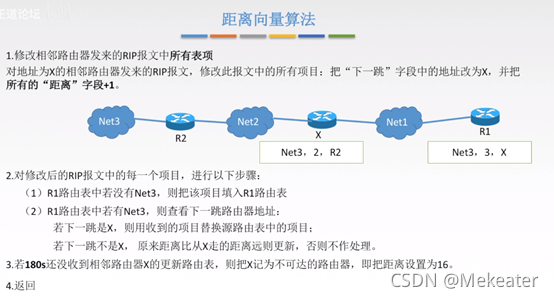

1. RIP协议与距离(跳数,路由器个数)向量算法

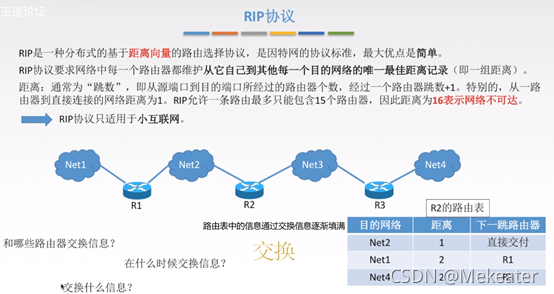

RIP(Routing Information Protocol,路由信息协议) ![在这里插入图片描述](https://img-blog.csdnimg.cn/572bf34cd376486cba6e502d22d15414.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/73d55c62ce4d4742a872076b3a3b98d3.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 一传十,十传百,最后路由器皆知。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/c9ffb327cf304042a3e3c371fdd9df26.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) 如何确定最短距离呢? ![在这里插入图片描述](https://img-blog.csdnimg.cn/5f4eced8ab304dd199c9077eca033100.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) RIP是应用层协议 ![在这里插入图片描述](https://img-blog.csdnimg.cn/dc7f1c842b5e454cb324249f3a5b9a04.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/10502cf8887d44a28f2be111423d8082.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/b3c9c392a43f4c71b63dbeccece266b2.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/7b03cea1f3a04814a618b2ed8d95c461.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
2. OSFP协议与链路状态算法
![在这里插入图片描述](https://img-blog.csdnimg.cn/d8e243b28c6a47b781c838549dc5cc34.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/69cc6cc8f90a491ca2c058532ebcb88f.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/072ad109979a46338529a6553cc9407e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/6cebaac835b84aff8e9279bf3ff852f8.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/e55d897ea8104a0a96d4125ab7a105c9.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/d24dcfa6789b4cd3bef2198a9d885d85.png)
3. BGP协议

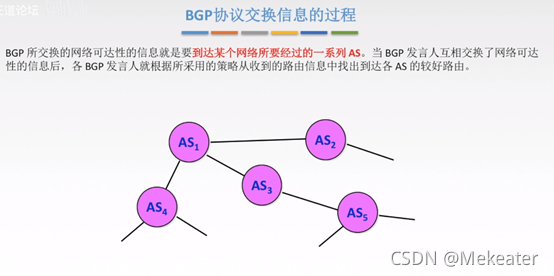

![在这里插入图片描述](https://img-blog.csdnimg.cn/55983f28e921413b9d9f7c86d603030a.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/538d8ab8c20d4138ba59c9d7f15133d3.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/be83f4a5bf7148c6a77578dd4d87e922.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/806d8bed7bae44ada7090d13dcfee9da.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/87e4a96b5f61418c9d4002547141a8f1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/a2c8b3306fba4bf1aa32e66d41dca472.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/3c93f18938f841f89c926f278ae36520.png) ![在这里插入图片描述](https://img-blog.csdnimg.cn/68f2d0fbb28a4a7586f7496283ec2a33.png) ![在这里插入图片描述](https://img-blog.csdnimg.cn/c93189c030d84754ac369194c4c204d1.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/09ee0eba9fc645c5883f47d21be7bf31.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十四、IP组播
![在这里插入图片描述](https://img-blog.csdnimg.cn/5bed9c9cb25e4234b087a606959b2e93.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/c04df6701b1d4d19bbbecd831403c7c2.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/06a658b94b9f4efbbdd1d59197f4eaf9.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/b831f6f929bc47f0975c078907fc92a6.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/7873d3e396394913af7b799d29c958d5.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
1. IGMP协议
Internet 组管理协议称为IGMP协议(Internet Group Management Protocol) ![在这里插入图片描述](https://img-blog.csdnimg.cn/26f7a55a3ace412e95d7a5ba2c520c09.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/2f2844993c1f4399999fe0aa3e61d125.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/56f775198a324478827de715823f27fd.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/0e97f5e57bfd4cb88c64a2007c3f1dbe.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十五、移动IP
![在这里插入图片描述](https://img-blog.csdnimg.cn/6161d7b29dde4a35a36f4eec4f959728.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/6aaeff17eb4b48048adaf46ff715fa7d.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/20d416f702ed49f7845adc62ef8557e6.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
十六、网络层设备
![在这里插入图片描述](https://img-blog.csdnimg.cn/a38aaf3f3cc0424d8a6f98f316ec07c8.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/9c93ff9a80d34e2b8610a6c13d7d5449.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/f448a2f5684b495b9cf2feb7ab1e3a05.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/2a02b6984d4541ce98c00c748a6cc25e.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/f635c003ce774af3ba3984f496729d5c.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATWVrZWF0ZXI=,size_19,color_FFFFFF,t_70,g_se,x_16)
|
