[网络协议]muduo总结

本文重点在muduo TcpServer的启动，I/O线程池的启动，以及各种回调

用户可见的类，用户不可见的类

base

一些基础库，都是用户可见的类
如何实现一个不能被继承的类：

final、使用友元、私有构造函数、虚继承等方式可以使一个类不能被继承

AsyncLogging.{h,cc}

异步日志backend

Atomic.h

原子操作与原子整数

BlockinQueue.h

无界阻塞队列（生产者消费者模型）

BoundedBlockinQueue.h

有界阻塞队列

Condition.h

条件变量，与Mutex.h一起使用

copyable.h

一个空基类，用于标识（tag）值类型

CountDownLatch.{h,cc}

“倒计时门闩”同步

Date.{h,cc}

Julian日期库（即公历）

Exception.{h,cc}

带stack trace的异常基类

Logging.{h,cc}

简单的日志，搭配AsyncLogging使用

Mutex.h

互斥器

ProcessInfo.{h,cc}

进程信息

Singleton.h

线程安全的singleton
实现懒汉单例，用pthread_once()函数保证初始化函数只会在本进程中执行一次。如果在单例中有函数no_destroy()，程序结束时就不会通过atexit()函数注册清理函数，会造成内存泄漏

StringPiece.h

从Google开源代码借用的字符串参数传递类型

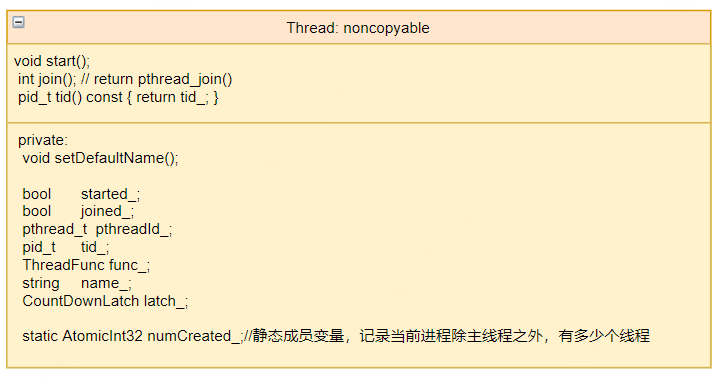

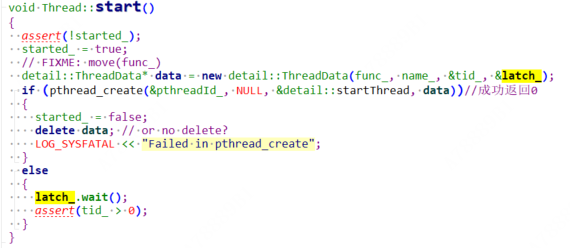

Thread.{h,cc}

线程对象
在这里插入图片描述
注意latch_的变化：它会等待子线程执行完startThread

try后面接catch语句捕捉异常

ThreadLocal.h

线程局部数据
线程本地变量（线程特定变量，线程私有变量）
pthread_key_create
pthread_key_delete
pthread_key_getspecific
pthread_key_setspecific

ThreadLocalSingleton.h

每个线程一个singleton
线程本地懒汉单例，用的__thread。
每个线程都有自己的一份单例，利用pthread_key_create管理单例的生命周期，生成单例之后利用pthread_key_create传入的destructor析构该单例对象。

ThreadPool.{h,cc}

简单的固定大小线程池

Timestamp.{h,cc}

UTC时间戳

TimeZone.{h,cc}

时区与夏令时

Types.h

基本类型的声明，包括muduo::string

net

muduo的I/O模型采用非阻塞模式，避免阻塞在read()或write()或其他系统调用上

Socket.{h,cc}

KeepAlive：https://zhuanlan.zhihu.com/p/28894266
socket阻塞和非阻塞有哪些不同

建立连接

阻塞方式下，connect首先发送SYN请求到服务器，当客户端收到服务器返回的SYN的确认时，则connect返回，否则的话一直阻塞。

非阻塞方式，connect将启用TCP协议的三次握手，但是connect函数并不等待连接建立好才返回，而是立即返回，返回的错误码为EINPROGRESS,表示正在进行某种过程。

接收连接

阻塞模式下调用accept()函数，而且没有新连接时，进程会进入睡眠状态，直到有可用的连接，才返回。

非阻塞模式下调用accept()函数立即返回，有连接返回客户端套接字描述符，没有新连接时，将返回EWOULDBLOCK错误码，表示本来应该阻塞。

muduo使用的是非阻塞IO，和IO多路复用结合起来的一般都是非阻塞。
封装了socket套接字编程，诸Listen/bind/accept方法等等，有的是调用SocketOps.h的接口

SocketOps.{h,cc}

对Socket.h方法的补充和填充，实际调用系统接口，实现了create/bind/listen/accept/connect/read/write/close/shutdown等函数

需要关注非阻塞connect和close-on-exec的写法：

void setNonBlockAndCloseOnExec(int sockfd)
{
  // non-block
  int flags = ::fcntl(sockfd, F_GETFL, 0);
  flags |= O_NONBLOCK;
  int ret = ::fcntl(sockfd, F_SETFL, flags);
  // FIXME check

  // close-on-exec
  flags = ::fcntl(sockfd, F_GETFD, 0);
  flags |= FD_CLOEXEC;
  ret = ::fcntl(sockfd, F_SETFD, flags);
  // FIXME check

  (void)ret;
}

InetAddress.{h,cc}

对sockaddr_in和sockaddr_in6的封装，方便构造，获取ip地址和port

Edian.h

网络字节序与本机字节序的转换

Poller.{h,cc}

负责监听事件是否触发的部分，在 muduo 中叫做 Poller

基类实现了hasChannel函数，判断Map是否拥有此Channel

 protected:
    typedef std::map<int, Channel*> ChannelMap;
    ChannelMap channels_;

 private:
     EventLoop* ownerLoop_;

Poller使用一个map来存放描述符fd和对应的Channel类型的指针，
这样我们就可以通过fd很方便的得到Channel了，该map是protected变量。

私有成员是一个EventLoop的指针，用来指向当前EventLoop，用来判断防止Poller被跨线程调用。

该类要被PollPoller和EPollPoller继承

PollPoller

封装了高级IO：poll

pollfds_存放pollfd的数组，用来传入poll模式中的第一个事件集合参数：

int numEvents = ::poll(&*pollfds_.begin(), pollfds_.size(), timeoutMs);

缺点：当事件就绪时，用户并不知道哪些事件就绪了，需要遍历pollfds_，如果pollfds_的某个元素（假设为A）的revents字段大于0，则说明该事件就绪，此时会到channels_这个map里根据fd找到对应的channel，将pollfds_中A的revents字段赋值给对应channel的revents字段，然后把该channel放到活跃事件数组activeChannel中。

事件的fd的修改技巧：
不直接修改为-1，而是改为-fd-1。方便后续还原（还原是为了去map中寻找对应的channel），还原方式仍为：-fd-1

select和poll在内核态的遍历：

将用户传入的数组拷贝到内核空间，然后查询每个fd对应的设备状态，如果设备就绪则在设备等待队列中加入一项并继续遍历，如果遍历完所有fd后没有发现就绪设备，则挂起当前进程，直到设备就绪或者主动超时，被唤醒后它又要再次遍历fd。这个过程经历了多次无谓的遍历。

epoll在醒着的时候只需要去检测就绪队列有无就绪的事件就行，不需要去遍历。

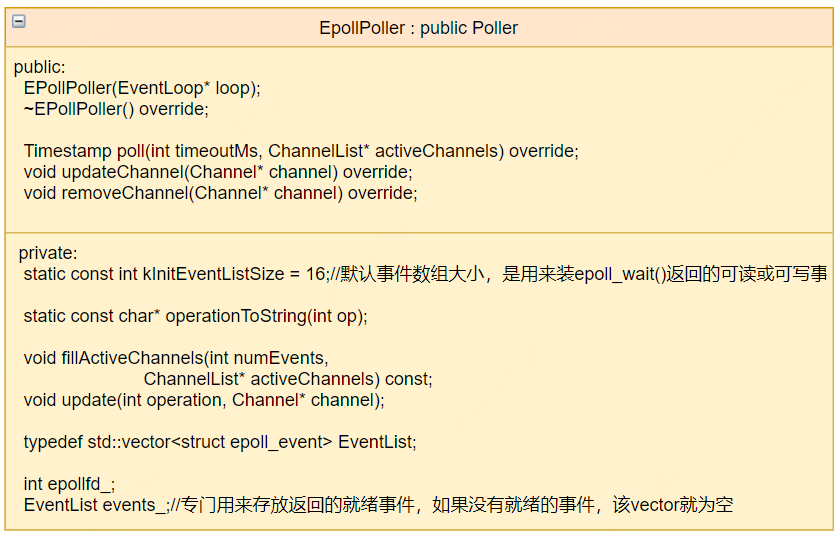

EPollPoller

封装了高级IO：epoll
在这里插入图片描述

muduo的epoll采用的是水平触发
原因：

与传统的poll兼容，在文件描述符数目较少而活跃的文件描述符数目又较多时，回调函数触发太频繁，此时的poll甚至比epoll效率更高。（epoll试用于连接较多，活动较少的情况）
水平触发编程更加简单，不会有漏掉事件的bug
读写的时候不必等候出现EAGAIN，可以节省系统调用次数，降低延迟。（ET模式下，read一个fd的时候一定要把它的buffer读光，也就是说一直读到read的返回值小于请求值，或者遇到EAGAIN错误）
在VxWorks和Windows上，EAGAIN的名字叫做EWOULDBLOCK。在linux进行非阻塞的socket接收数据时经常出现Resource temporarily unavailable，errno代码为11(EAGAIN)，该错误不会破坏socket的同步。对非阻塞socket而言，EAGAIN不是一种错误。

epoll水平触发和边缘触发的区别：

水平模式下，只要有事件就绪，可以先不处理，下次调用epoll_wait的时候回再次通知。
边缘触发：文件描述符A的可读写事件就绪，通知一次。如果没有一次性读取完毕，下一次文件描述符B的可读事件就绪，通知用户的时候不会通知A还没读完，只会通知B的，只有等到A文件描述符再次有事件就绪时，才会通知。这种模式比水平触发效率高，系统不会充斥大量你不关心的就绪文件描述符。

ET在很大程度上降低了同一个epoll事件被重复触发的次数。

epoll优点

select/poll一般只能处理几千的并发连接。epoll能监控的文件描述符没有上限，1G内存大概能监控10W个端口
不用轮询，只有活跃事件才会调用回调函数。select和poll在内核态需要遍历，epoll只需要查看就绪队列
每次调用select和poll都需要有用户态到内核态的拷贝，而且每次都需要把当前进程挂到设备等待队列中，epoll只需要一次拷贝，而且也只需要把进程挂一次等待对列(注意这里的等待队列并不是设备等待队列，只是一个epoll内部定义的等待队列)
epoll的三个接口更加方便

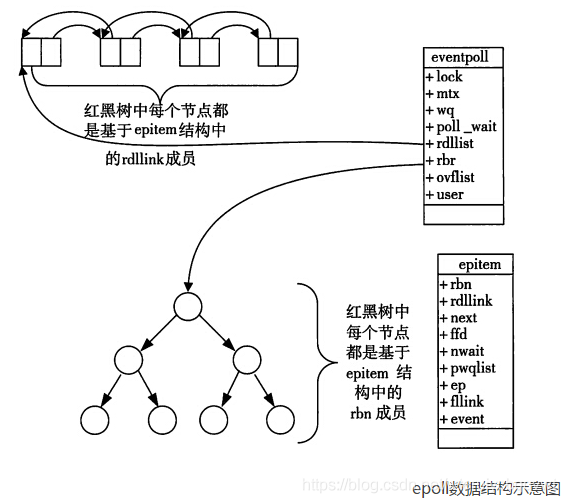

epoll机制：

epoll_create方法时，Linux内核会创建一个eventpoll结构体

struct eventpoll{
    ....
    /*红黑树的根节点，这颗树中存储着所有添加到epoll中的需要监控的事件*/
    struct rb_root  rbr;
    /*双链表中则存放着将要通过epoll_wait返回给用户的满足条件的事件*/
    struct list_head rdlist;
    ....
};

每一个epoll对象都有一个独立的eventpoll结构体，用于存放通过epoll_ctl方法向epoll对象中添加进来的事件。这些事件都会挂载在红黑树中，如此，重复添加的事件就可以通过红黑树而高效的识别出来(红黑树的插入时间效率是lgn，其中n为树的节点数)。

而所有添加到epoll中的事件都会与设备(网卡)驱动程序建立回调关系，也就是说，当相应的事件发生时会调用这个回调方法。这个回调方法在内核中叫ep_poll_callback,它会将发生的事件添加到rdlist双链表中。

在epoll中，对于每一个事件，都会建立一个epitem结构体:

struct epitem{
    struct rb_node  rbn;//红黑树节点
    struct list_head    rdllink;//双向链表节点
    struct epoll_filefd  ffd;  //事件句柄信息
    struct eventpoll *ep;    //指向其所属的eventpoll对象
    struct epoll_event event; //期待发生的事件类型
}

在这里插入图片描述
epoll惊群问题：
一瞬间大量的连接都活跃，epoll_wait一直在活跃，一直在处理数据，最高效的是不用epoll，直接用非阻塞的读就好了。大部分时间花在epoll_wait之后的处理。

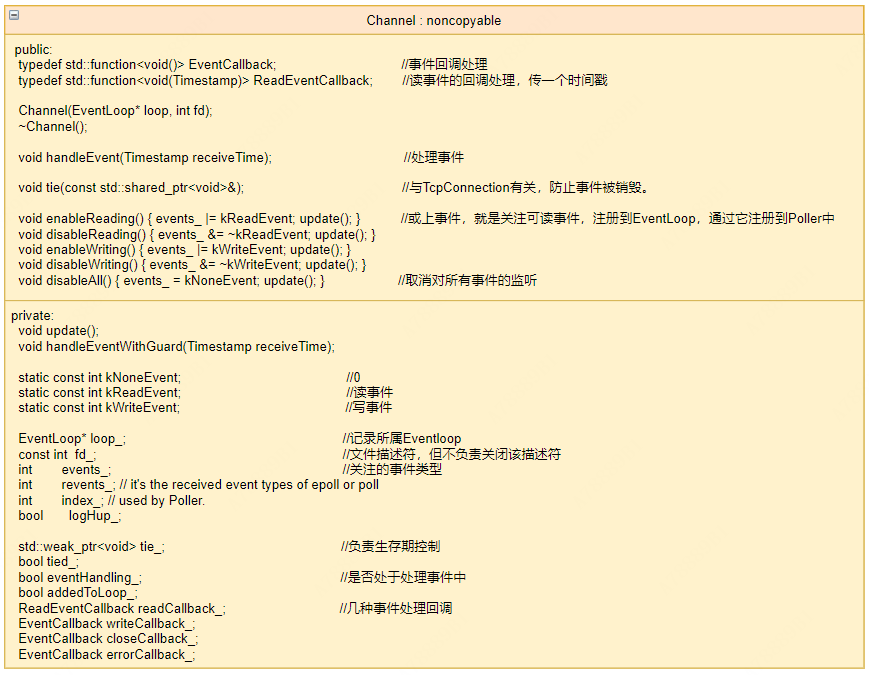

Channel.{h,cc}

用于每个Socket连接的事件分发
在这里插入图片描述
构造函数：

Channel::Channel(EventLoop* loop, int fd__)
  : loop_(loop),
    fd_(fd__),
    events_(0),
    revents_(0),
    index_(-1),                                                             //index_初始值设置为-1，表示本channel目前还没有和pollfd_绑定
    logHup_(true),
    tied_(false),
    eventHandling_(false),
    addedToLoop_(false)
{
}

不管是poll还是epoll，最终的事件都会存放到channel中
index_在poll中表示下标，在epoll中表示三个标志位（新增、删除、更新）。因为PollPoller::poller_这个数组是poll的传入传出参数，就绪的和没有就绪的都在这个数组里面，因此可以根据index快速的定位。而epoll的EPollPollPoller::events_
只用来存放就绪的事件，是一个传出参数，因此index_可以用来做其他的事情

定时器

为什么网络编程中需要定时器呢？

在开发Linux网络程序时，通常需要维护多个定时器，如维护客户端心跳时间、检查多个数据包的超时重传等。如果采用Linux的SIGALARM信号实现，则会带来较大的系统开销，且不便于管理。

timerfd是Linux为用户程序提供的一个定时器接口。这个接口基于文件描述符，通过文件描述符的可读事件进行超时通知，所以能够被用于select/poll的应用场景，采用文件描述符实现定时有利于统一事件源。

mudo的定时器由三个类实现，TimerId，Timer，TimerQueue，用户只能看到第一个类，其它两个类都是内部实现细节。

TimerId.h

TimerId被设计用来取消Timer的，它的结构很简单，只有一个Timer指针和其序列号。其中还声明了TimerQueue为其友元，可以操作其私有数据。

Timer.{h,cc}

Timer是对定时器的高层次抽象，封装了定时器的一些参数，例如超时回调函数、超时时间、超时时间间隔、定时器是否重复、定时器的序列号。其函数大都是设置这些参数，run()用来调用回调函数，restart()用来重启定时器（如果设置为重复）。

TimerQueue.{h,cc}

TimerQueue 采用了最简单的实现（链表）来管理定时器，它的效率比不上常见的 binary heap 的做法，如果程序中大量（10 个以上）使用重复触发的定时器，或许值得考虑改用更高级的实现。

TimerQueue的接口很简单，只有两个函数addTimer()和cancel()。它的内部有channel，和timerfd相关联。添加新的Timer后，在超时后，timerfd可读，会处理channel事件，之后调用Timer的回调函数；在timerfd的事件处理后，还有检查一遍超时定时器，如果其属性为重复还有再次添加到定时器集合中。

TimeQueue的优化：
用二叉搜索树(例如std::set/std::map)，把Timer按到期时间先后排好序，其操作的复杂度是O(logN)，从而快速地根据当前时间找到已经到期的Timer，也要能高效地添加和删除Timer。
但我们使用时还要处理两个Timer到期时间相同的情况(map不支持key相同的情况)，做法如下：

两种类型的set，一种按时间戳排序，一种按Timer的地址排序
实际上，这两个set保存的是相同的定时器列表

定时器主要是在EventLoop中使用，EventLoop中为我们提供了四个函数，供用户使用

Buffer.{h,cc}

Non-blocking IO 的核心思想是避免阻塞在 read() 或 write() 或其他 IO 系统调用上，这样可以最大限度地复用 thread-of-control，让一个线程能服务于多个 socket 连接。IO 线程只能阻塞在 IO-multiplexing 函数上，如 select()/poll()/epoll_wait()。这样一来，应用层的缓冲是必须的，每个 TCP socket 都要有 stateful 的 input buffer 和 output buffer。详情见书P205。

性能和易用性：muduo的buffer更偏向于易用性。

对外表现为一块连续的内存(char*, len)，以方便客户代码的编写。
其 size() 可以自动增长，以适应不同大小的消息。它不是一个 fixed size array (即 char buf[8192])。
内部以 vector of char 来保存数据，并提供相应的访问函数。vector有capcity()机制减少了分配内存的次数。
vector重新分配内存会使原来的指针失效，因此下标使用size_t而不用const char *

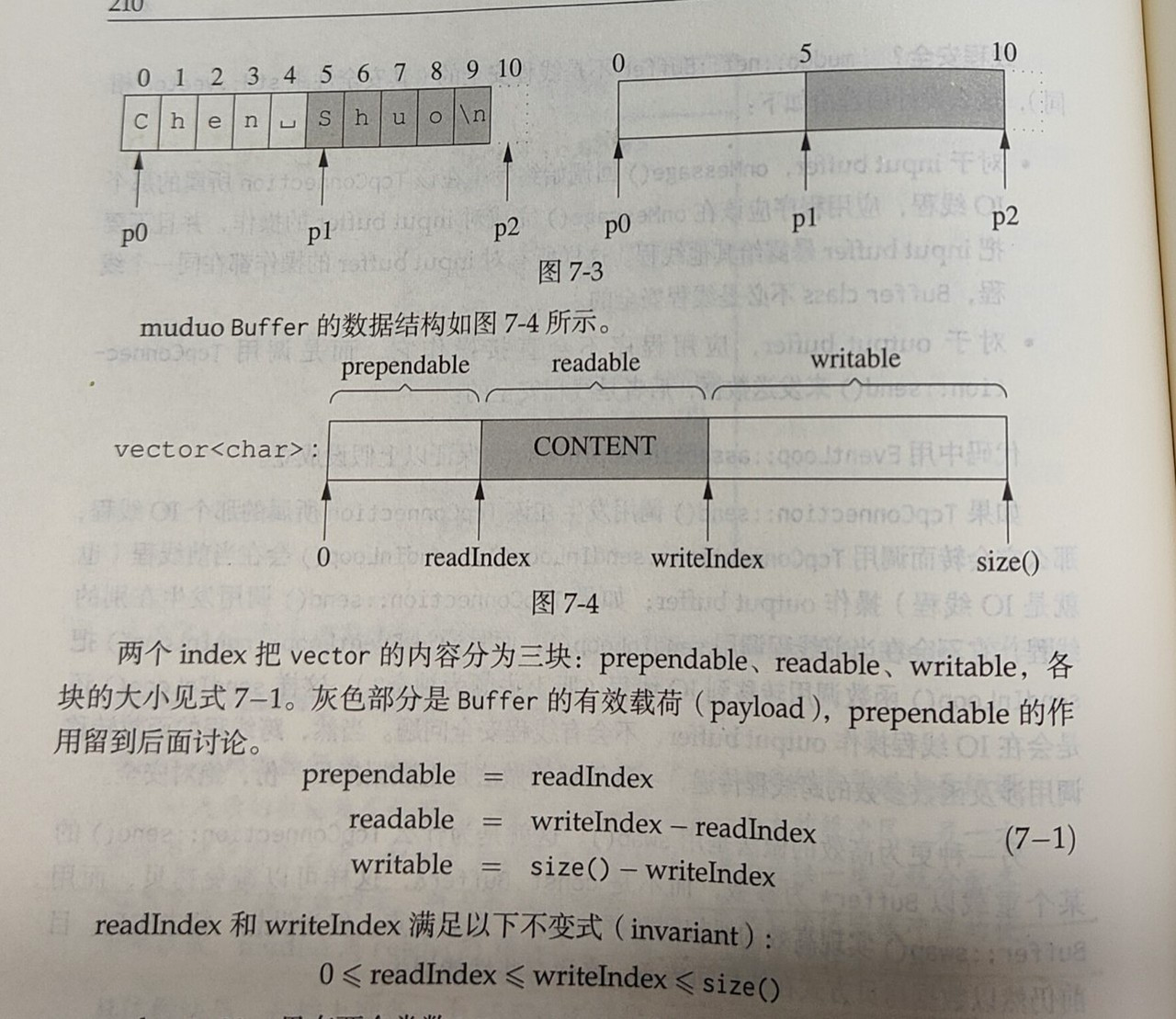

在这里插入图片描述

Buffer 其实像是一个 queue，从末尾写入数据，从头部读出数据。

muduo::net::Buffer 不是线程安全的，这么做是有意的，原因见书P209：

muduo的缓冲区Buffer类不是线程安全的，因为它是每个连接私有的，不需要锁的操作

对于 input buffer，onMessage() 回调始终发生在该 TcpConnection 所属的那个 IO 线程，应用程序应该在 onMessage() 完成对 input buffer 的操作，并且不要把 input buffer 暴露给其他线程。这样所有对 input buffer 的操作都在同一个线程，Buffer class 不必是线程安全的。
对于 output buffer，应用程序不会直接操作它，而是调用 TcpConnection::send() 来发送数据，后者是线程安全的。

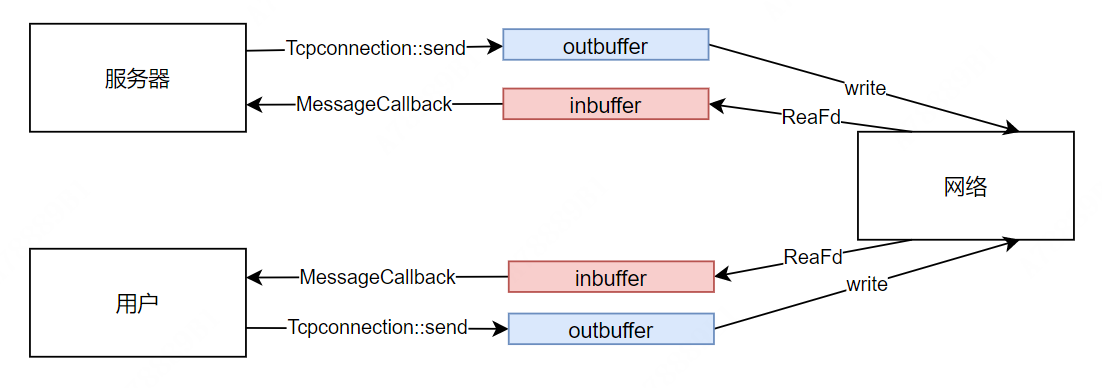

在这里插入图片描述

调用send，如果没有一次写完就会往outbuffer内写数据，导致writeIndex后移。

调用系统函数write，将outbuffer中的数据往socket中写，会导致readIndex后移，如果全部都写入socket中了，则会将readIndex和writeIndex重新赋值8，指向最开始的位置。

buffer的初始大小为1kB多，如果经常发送10kB的数据，几次之后buffer的size()就会自动增长到10kB。初始值小可以避免内存浪费，自适应大小可以避免反复分配内存。

readFd函数的优点：

//节省一次ioctl系统调用(获取当前有多少可读数据）
//为什么这么说?因为我们准备了足够大的extrabuf，那么我们就不需要使用ioctl去查看fd有多少可读字节数了

//保证只调用一次read，不反复调用read导致返回EAGAIN
//而且muduo采用的水平触发，保证一次读完
//高效，只需要一次系统调用
//公平，不会因为某个连接上数据量过大而影响其他连接处理消息

前方添加（prepend）

buffer前面预留了8个字节，即提供了prependable空间，可以简化客户代码，以空间换时间。比如程序以固定的4个字节表示消息长度。

Acceptor.{h,cc}

在这里插入图片描述
构造函数：

Acceptor::Acceptor(EventLoop* loop, const InetAddress& listenAddr, bool reuseport)
  : loop_(loop),
    acceptSocket_(sockets::createNonblockingOrDie(listenAddr.family())),                         //创建监听套接字
    acceptChannel_(loop, acceptSocket_.fd()),                                                    //绑定Channel和socketfd
    listening_(false),
    idleFd_(::open("/dev/null", O_RDONLY | O_CLOEXEC))                                           //预先准备一个空闲文件描述符
{
  assert(idleFd_ >= 0);
  acceptSocket_.setReuseAddr(true);
  acceptSocket_.setReusePort(reuseport);
  acceptSocket_.bindAddress(listenAddr);
  acceptChannel_.setReadCallback(
      std::bind(&Acceptor::handleRead, this));                                                   //设置读事件回调，Channel的fd的读回调函数
}

Acceptor用于accept(2)接受TCP连接。
Acceptor的数据成员包括Socket、Channel。
Acceptor的socket是listening socket（即server socket）。
Channel用于观察此socket的readable事件，并Acceptor::handleRead()，后者调用accept(2)来接受连接，并回调用户callback。

不过，Acceptor类在上层应用程序中我们不直接使用，而是把它封装作为TcpServer的成员。

在监听套接字可读事件触发时，我们会调用accept接受连接。如果此时注册过回调函数，就执行它。如果没有就直接关闭！

成员变量 idleFd_(::open("/dev/null", O_RDONLY | O_CLOEXEC)) //预先准备一个空闲文件描述符
如果已用文件描述符过多，accept会返回-1，我们构造函数中注册的idleFd_就派上用场了。当前文件描述符过多，无法接收新的连接。但是由于我们采用LT模式，如果无法接收，可读事件会一直触发。那么在这个地方的处理机制就是，关掉之前创建的空心idleFd_，然后去accept让这个事件不会一直触发，然后再关掉该文件描述符，重新将它设置为空文件描述符。

这种机制可以让网络库在处理连接过多，文件描述符不够用时，不至于因为LT模式一直触发而产生坏的影响。

    if (errno == EMFILE)                                      //太多的文件描述符
    {
      ::close(idleFd_);
      idleFd_ = ::accept(acceptSocket_.fd(), NULL, NULL);
      ::close(idleFd_);
      idleFd_ = ::open("/dev/null", O_RDONLY | O_CLOEXEC);
    }

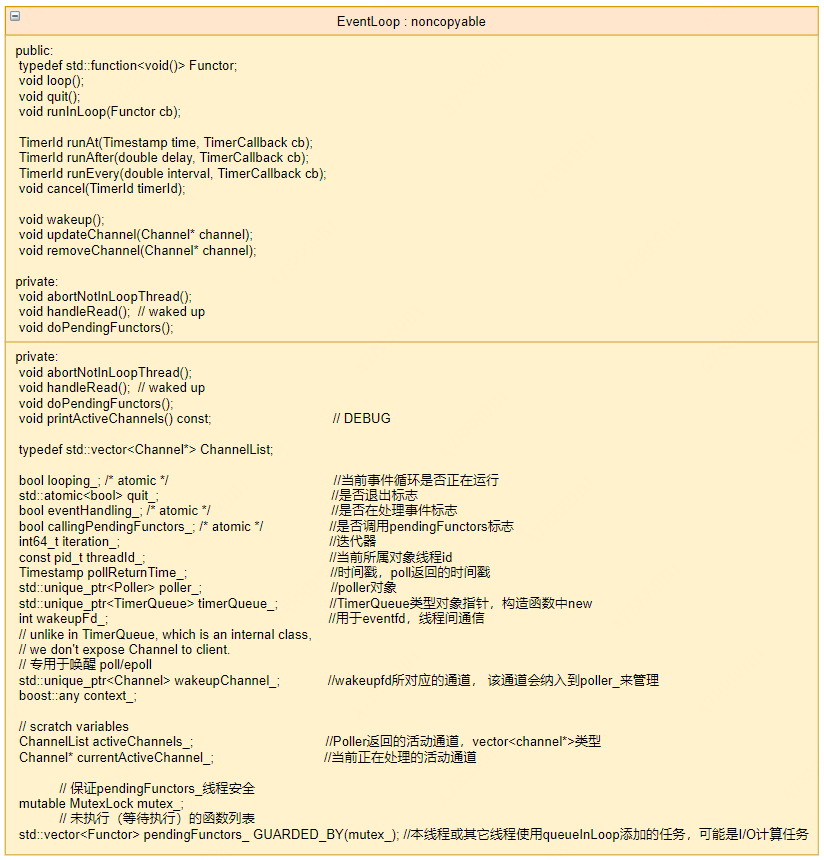

EventLoop.{h,cc}

EventLoop是初始分发器，其实就是一个reactor角色，负责事件循环的部分在 muduo 被命名为 EventLoop
在这里插入图片描述

EventLoop::EventLoop()
  : looping_(false),                                                                //表示还未循环
    quit_(false),
    eventHandling_(false),
    callingPendingFunctors_(false),
    iteration_(0),
    threadId_(CurrentThread::tid()),
    poller_(Poller::newDefaultPoller(this)),                                        //设置了环境变量MUDUO_USE_POLL，就构造一个实际的PollPoller对象。否则构造一个EPollPoller对象。创建一个epollfd_=3
                                                                                    //基类指针，指向派生类,基类的指针、引用可以指向子类对象
                                                                                    //poller_成员在eventlooper中只会调用基类有的四个函数：poll、updateChannel、removeChannel、hasChannel。派生类重写了前三个函数

    timerQueue_(new TimerQueue(this)),                                              //构造一个timerQueue指针，使用scope_ptr管理，创建一个timerfd_ = 4
    wakeupFd_(createEventfd()),                                                     //创建eventfd作为线程间等待/通知机制，创建一个wakeupFD_ = 5
    wakeupChannel_(new Channel(this, wakeupFd_)),                                   //创建wakeupChannel通道
    currentActiveChannel_(NULL)
{
  LOG_DEBUG << "EventLoop created " << this << " in thread " << threadId_;
  if (t_loopInThisThread)                                                           //保证每个线程最多一个EventLoop对象，如果已创建，终止程序(LOG_FATAL)
  {
    LOG_FATAL << "Another EventLoop " << t_loopInThisThread
              << " exists in this thread " << threadId_;
  }
  else
  {
    t_loopInThisThread = this;
  }
  // 合成一个eventfd的通道Channel
  // 设置读事件回调函数，设定wakeupChannel的回调函数，即EventLoop自己的的handleRead函数
  wakeupChannel_->setReadCallback(
      std::bind(&EventLoop::handleRead, this));
  // we are always reading the wakeupfd

  wakeupChannel_->enableReading();                                                 // 使能wakeupFD_监听读事件，此处调用Channel的enableReading函数
}

该类中有一个loop函数，执行了该函数的线程就是I/O线程，负责调用poll来监控文件描述符，当有事件发生时，会去调用对应的回调函数，有四种回调函数：读、写、出错和关闭。这些函数在Channel中。

void EventLoop::loop()
{
  assert(!looping_);                                                              // 判断是否重复开始事件循环
  assertInLoopThread();                                                           //断言处于创建该对象的线程中
  looping_ = true;
  quit_ = false;  // FIXME: what if someone calls quit() before loop() ?
  LOG_TRACE << "EventLoop " << this << " start looping";

  while (!quit_)
  {
    activeChannels_.clear();

    // 1.等待事件
    pollReturnTime_ = poller_->poll(kPollTimeMs, &activeChannels_);              //调用poll返回活动的通道，有可能是唤醒返回的

    // 记录循环次数
    ++iteration_;

    if (Logger::logLevel() <= Logger::TRACE)
    {
      printActiveChannels();
    }
    // TODO sort channel by priority（按照优先级对通道排序）

    // 2.处理事件
    eventHandling_ = true;
    for (Channel* channel : activeChannels_)                                    //遍历通道来进行处理
    {
      currentActiveChannel_ = channel;                                          //当前正在处理的活动通道
      currentActiveChannel_->handleEvent(pollReturnTime_);                      // 执行事件对应的处理函数，在Channel.cc中
    }
    currentActiveChannel_ = NULL;
    eventHandling_ = false;

    // 3.处理未执行的函数 todo 暂时不知道哪种业务场景使用这个比较合适
    //I/O线程设计比较灵活，通过下面这个设计也能够进行计算任务，否则当I/O不是很繁忙的时候，这个I/O线程就一直处于阻塞状态。
    //我们需要让它也能执行一些计算任务
    doPendingFunctors();//处理用户回调任务
  }

  LOG_TRACE << "EventLoop " << this << " stop looping";
  looping_ = false;
}

I/O线程比较灵活。当I/O线程不忙的时候，也就是poll监控的文件描述符的事件不怎么发生，I/O线程还能去执行计算任务：doPendingFunctors();

queueInLoop和runInloop函数的区别：

前者仅是加入等待队列pendingFunctors_，等待执行
后者，如果本线程是I/O线程，就直接执行，如果不是I/O线程就放入等待队列pendingFunctors_

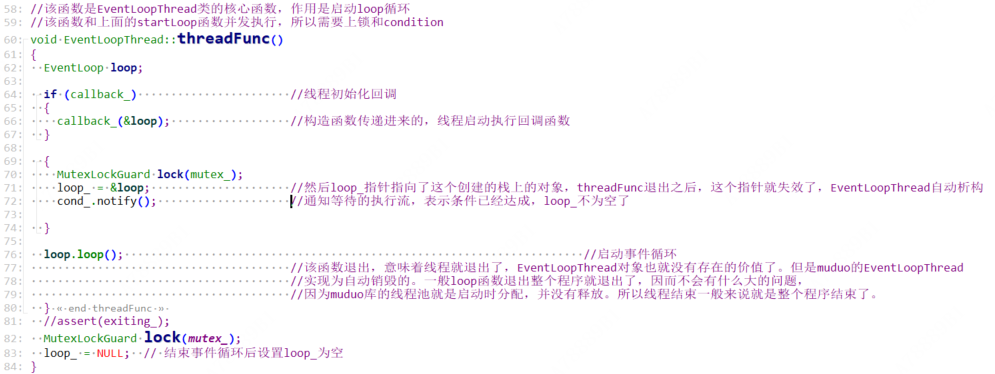

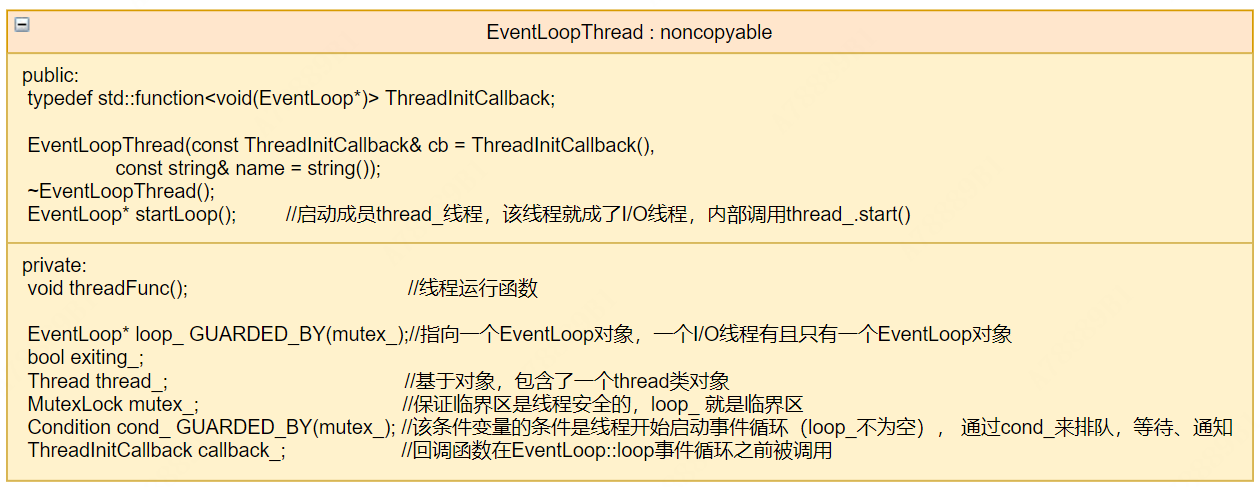

EventLoopThread.{h,cc}

在这里插入图片描述
构造函数：

EventLoopThread::EventLoopThread(const ThreadInitCallback& cb,
                                 const string& name)
  : loop_(NULL),                                                                   //loop未启动为NULL
    exiting_(false),
    thread_(std::bind(&EventLoopThread::threadFunc, this), name),                  //绑定线程运行函数
    mutex_(),
    cond_(mutex_),
    callback_(cb)                                                                  //初始化回调函数
{
}

关于EventLoopThread有以下几点：

任何一个线程，只要创建并运行了EventLoop，都称之为I/O线程。
I/O线程不一定是主线程。I/O线程中可能有I/O线程池和计算线程池。（主Reactor（TcpServer）的I/O线程有I/O线程池）
muduo并发模型one loop per thread + threadpool
为了方便使用，就直接定义了一个I/O线程的类，就是EventLoopThread类，该类实际上就是对I/O线程的封装。

（1）EventLoopThread创建了一个线程。
（2）在该类线程函数中创建了一个EventLoop对象并调用EventLoop::loop，调用EventLoopThread::startLoop()，就启动了线程也调用了loop

EventLoopThread::startLoop()和EventLoopThread::threadFunc()的讲解放在后面 muduo TcpServer线程池的启动。

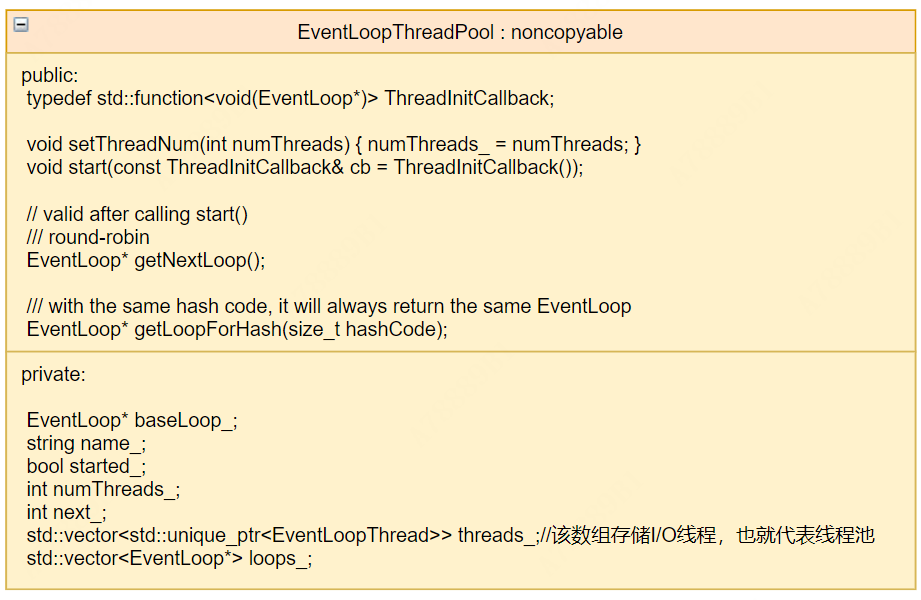

EventLoopThreadPool.{h,cc}

在这里插入图片描述
构造函数：

EventLoopThreadPool::EventLoopThreadPool(EventLoop* baseLoop, const string& nameArg)
  : baseLoop_(baseLoop),
    name_(nameArg),
    started_(false),
    numThreads_(0),
    next_(0)
{
}

EventLoopThreadPool 是一个线程池，只不过该线程池有一点特殊，该线程池中的每一个线程都要执行EventLoop进行文件描述符的监听。

此时一个线程用于管理分配线程池中的EventLoop,如果线程池为空，主线程的EventLoop用与监听所有的文件描述符baseLoop_

每个muduo网络库有一个事件驱动循环线程池EventLoopThreadPool
每个线程池中有多个事件驱动线程EventLoopThread
每个线程运行一个EventLoop事件循环
每个EventLoop事件循环包含一个io复用Poller，一个计时器队列TimerQueue
每个Poller监听多个Channel，TimerQueue其实也是一个Channel
每个Channel对应一个fd，在Channel被激活后调用回调函数
每个回调函数是在EventLoop所在线程执行
所有激活的Channel回调结束后EventLoop继续让Poller监听

muduo TcpServer线程池的启动

TcpServer::start

首先是TcpServer::start()函数内部会启动线程池，调用EventLoopThreadPool::start(threadInitCallback_)，同时传入一个回调函数，这个函数由用户通过调用TcpServer::setThreadInitCallback()显示设置，TcpServer并没有设置，这个函数也就是在EventLoopThreadPool启动的时候会执行一下。
在这里插入图片描述

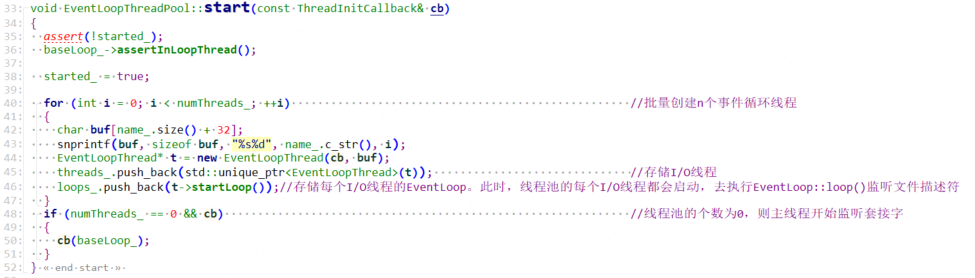

EventLoopThreadPool::start

此处传入的cb就是threadInitCallback_。可见如果numThreads_大于1时才会创建EventLoopThread。numThreads_被初始化为0，需要用户调用TcpServer::setThreadNum()手动设置。
第46行：把每个子线程启动后返回的EventLoop都存储起来
在这里插入图片描述

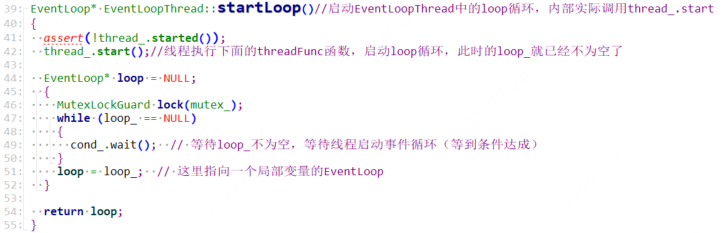

EventLoopThread::startLoop

42行thread_.start()，线程启动，(后面的事情就是新创建的线程去做了，主线程等待一下loop_不为空，就返回了，不需要等待threadFunc函数执行完毕，见base::thread::runInThread())去执行的函数是EventLoopThread::threadFunc()，在EventLoopThread的构造函数中就设置了：

thread_(std::bind(&EventLoopThread::threadFunc, this), name),                  //绑定线程运行函数

在这里插入图片描述

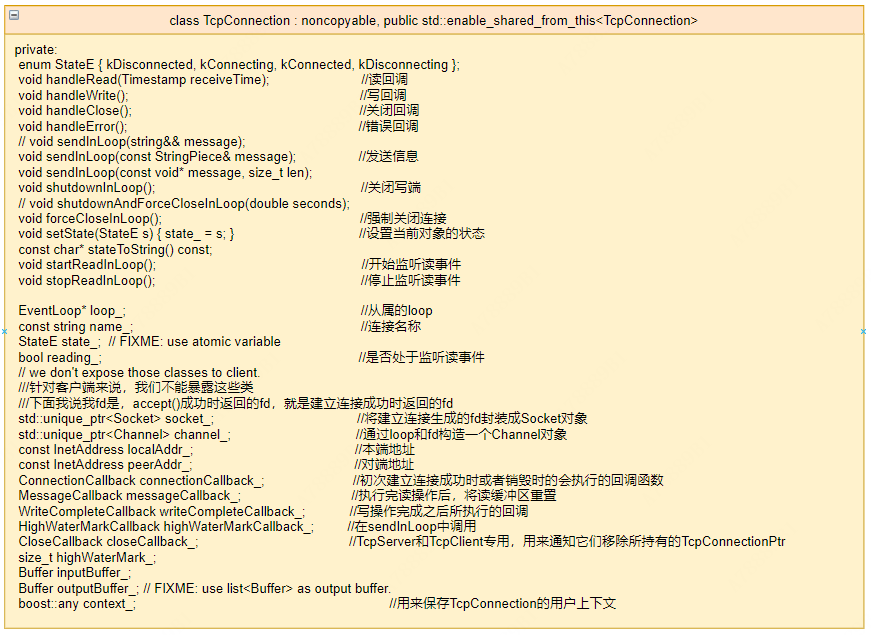

TcpConnection.{h,cc}

在这里插入图片描述
构造函数：

TcpConnection::TcpConnection(EventLoop* loop,
                             const string& nameArg,
                             int sockfd,
                             const InetAddress& localAddr,
                             const InetAddress& peerAddr)
  : loop_(CHECK_NOTNULL(loop)),                                                              //检查loop不为空
    name_(nameArg),                                                                          //连接名字
    state_(kConnecting),                                                                     //连接的状态
    reading_(true),                                                                          //监听读事件
    socket_(new Socket(sockfd)),                                                             //将建立连接成功返回的sockfd进行封装，生成socket_对象
    channel_(new Channel(loop, sockfd)),                                                     //生成一个channel对象
    localAddr_(localAddr),                                                                   //本端地址
    peerAddr_(peerAddr),                                                                     //对端地址
    highWaterMark_(64*1024*1024)                                                             //高水位标记
{
                                                                                             //channel设置读回调，写回调，关闭回调，错误回调
  channel_->setReadCallback(
      std::bind(&TcpConnection::handleRead, this, _1));
  channel_->setWriteCallback(
      std::bind(&TcpConnection::handleWrite, this));
  channel_->setCloseCallback(
      std::bind(&TcpConnection::handleClose, this));
  channel_->setErrorCallback(
      std::bind(&TcpConnection::handleError, this));
  LOG_DEBUG << "TcpConnection::ctor[" <<  name_ << "] at " << this
            << " fd=" << sockfd;
  socket_->setKeepAlive(true);                                                               //开启保活机制
}

该类起到一个承上启下的作用，维持着TcpServer, Channel, Socket等等之间的联系。

TcpConnection里面的五个回调函数都会在TcpClient和TcpServer里面设置。

该类对象，客户端和服务器都会用到。这是一个接口类。

TcpConnection在构造函数中开启了保活机制。

TcpServer.{h,cc}

Tcp服务端，就是一个服务器。
该类即支持单线程，也支持多线程。

TcpServer的构造函数最少要传三个参数：EventLoop，InetAddress，string。还有第四个参数，这个参数给了默认值，默认为0，还可以给1，默认值是在构造Acceptor对象的时候，不开启ReusePort，为1的时候则去开启。

TcpServer::TcpServer(EventLoop* loop,
                     const InetAddress& listenAddr,
                     const string& nameArg,
                     Option option)
  : loop_(CHECK_NOTNULL(loop)),                                                            //外部传入的一个EventLoop，检查不为空
    ipPort_(listenAddr.toIpPort()),                                                        //绑定的地址
    name_(nameArg),                                                                        //服务名称
    acceptor_(new Acceptor(loop, listenAddr, option == kReusePort)),                       //构造一个Acceptor对象
    threadPool_(new EventLoopThreadPool(loop, name_)),                                     //构造一个I/O线程池对象
    connectionCallback_(defaultConnectionCallback),
    messageCallback_(defaultMessageCallback),                                              //将buffer中的读索引和写索引重置
    nextConnId_(1)                                                                         //下一个建立的连接ID为1
{
  acceptor_->setNewConnectionCallback(                                                     //监听套接字获取到新链接后就会执行该回调函数
      std::bind(&TcpServer::newConnection, this, _1, _2));
}

注意这个loop，可以看到该loop还参与了Acceptor和EventLoopThreadPool的初始化：

Acceptor的初始化中，又用该loop初始化了Channel：

EventLoopThreadPool的初始化需要传一个loop来标明baseloop是谁：

线程池初始化成功后可以调用一个线程池初始化回调函数，这个函数要由用户手动设置，muduo的测试用例没有设置。

由此可见baseloop（主Reactor）的TcpServer，Acceptor，EventLoopThreadPool和Channel的loop都是同一个。
start：
启动线程池
Acceptor::listen----->acceptChannel_.enableReading()------>loop_->updateChannel(this)------>poller_->updateChannel(channel)

建立连接：

TcpServer

目前在TcpServer和TcpClient都没有设置TcpConnection::highWaterMarkCallback_和TcpServer::threadInitCallback_。后者有暴露接口给用户设置，前者没有暴露接口。

关闭连接：

muduo断开连接的方式：

被动关闭：即对方先关闭连接，本地read()返回0，触发关闭逻辑，调用TcpConnection::handleClose()
主动关闭：本地调用forceClose()，调用TcpConnection::handleClose()
Channel监听到POLLHUP事件，并且没有POLLIN事件，调用channel的closeCallback_

Channel的close回调就是TcpConnection中的handleClose（在TcpConnection构造函数中设置）
HandleRead调用readFd的返回值是0，会调用handleClose
forceCloseInLoop会调用handleClose

handleClose–>clsoeCallback_（在TcpServer的newConnection中设置）–>removeConnection–>removeConnectionInLoop–>connectDestroyed

TcpServer的析构函数，会直接调用connectDestroyed函数

TcpConnection的removeConnection，erase将这个连接对象从列表中移除。按照正常的思路，我们还应该将这个对象销毁掉，但是在这里我们不能立即销毁这个连接对象，如果销毁了这个对象，TcpConnection所包含的Channel对象也就跟着销毁了。而当前正在调用这个Channel对象的handleEvent函数，而这个Channel对象又销毁了，就会出现coredump。因而这个不能销毁TcpConnection对象，也就是说TcpConnection对象的生存期应该长于HandleEvent函数，如何做到这一点，可以利用shared_ptr来管理TcpConnection对象。

当连接到来，创建一个TcpConnection对象，立刻用shared_ptr来管理，这时候引用计数为1。

在Channel中维护一个weak_ptr(tie_)，将这个shared_ptr对象赋值给tie_，因为是弱引用，所以引用计数不会加1。

当连接关闭，调用了Channel的handleEvent函数，在这个函数中，将tie_提升，得到一个shared_ptr对象，此时引用计数为2。

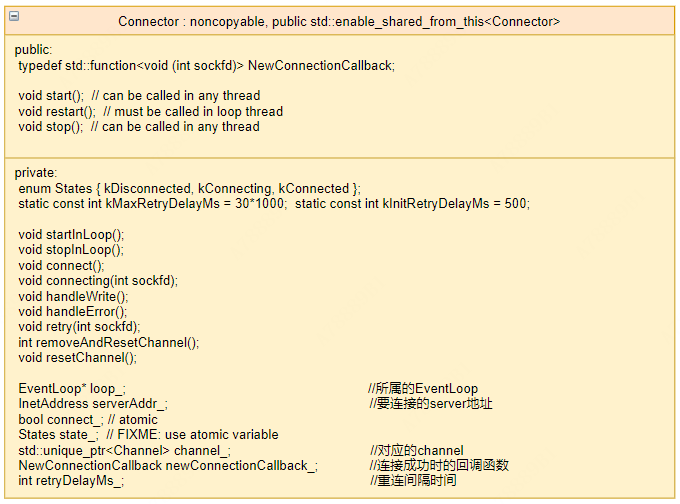

Connector.{h,cc}

连接器，用于客户端发起连接
在这里插入图片描述

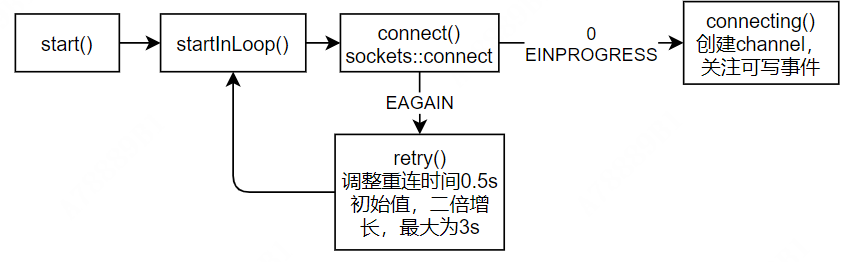

start()--->startInLoop()--->connect()
EchoClient中的TcpClient直接调用的Connector::connect()。没有调用start()。

TcpClient.{h,cc}

TCP客户端

TcpClient::TcpClient(EventLoop* loop,
                     const InetAddress& serverAddr,
                     const string& nameArg)
  : loop_(CHECK_NOTNULL(loop)),
    connector_(new Connector(loop, serverAddr)),
    name_(nameArg),
    connectionCallback_(defaultConnectionCallback),
    messageCallback_(defaultMessageCallback),
    retry_(false),
    connect_(true),
    nextConnId_(1)
{
  //将Connector的连接回调函数设置为TcpClient::newConnection
  //该函数在Connector::handleWrite中被调用，可写就表示连接已经建立成功了（但是还需判断是否出错）

  connector_->setNewConnectionCallback(
      std::bind(&TcpClient::newConnection, this, _1));
  // FIXME setConnectFailedCallback
  LOG_INFO << "TcpClient::TcpClient[" << name_
           << "] - connector " << get_pointer(connector_);
}

TCPClient使用Conneccor发起连接, 连接建立成功后, 用socket创建TcpConnection来管理连接。每个TcpClient class只管理一个TcpConnecction，而TcpServer管理多个TcpConnection。

不管是TcpServer还是TcpClient，都只关注可读事件，如果Socket出错，会变为可读，如果要写入数据，先直接调用write，如果没有写完，再去关注可写事件。

后续的事件，数据等都在TcpConnection这个结构中维护。

建立连接：
TcpClient

关闭连接和TcpServer类似，都和TcpConnection有关，有区别的是Connector

http

HttpContext

解析buffer，生成HttpRequest

http请求储存在buffer里面，每次处理一行都要往后挪动读指针

const char* crlf = buf->findCRLF()
buf->retrieveUntil(crlf + 2)//+2是把\r\n字符算进去

std::equal(start, end, const char*)比较函数

HttpRequest

第一行：请求行（首行），以空格为单位，请求方法请求URL HTTP协议的版本
第二行到空行之前：请求报头（Header），以行为单位陈列，key：value
空行
请求正文(Body)

HttpResponse

对于HTTP响应的封装，封装的状态码只有5个：0,200,301,400,404

第一行：状态行（首行）【版本号】+【状态码】+【状态码解释】
第二行到空行之前：响应报头（Header），遇到空行表示响应报头结束
空行
响应正文（网页）Body：空行之后，允许为空字符串，如果有数据，那么在响应报头会有一个Content-Length属性来标识正文的长度。如果服务器返回一个html页面，那么html页面内容就是在正文中。html告诉你是什么，根据css文件来决定图片咋放，动态效果是gs产生的

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3LMJLFQ0-1630570044565)(https://user-images.githubusercontent.com/40709975/131464722-fcbfa80d-81c9-4743-bd52-28f8ab7b8f39.png)]
