[网络协议]wireshark 抓包实验

向局域网内的主机ping

捕获ARP包

在这里插入图片描述
可以看到第一行是请求包,第二行是响应包

捕获ICMP包

在这里插入图片描述

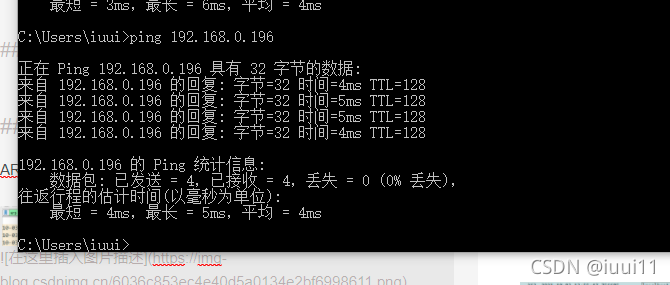

首先ping了一下同一个局域网之下的另一台主机

在这里插入图片描述

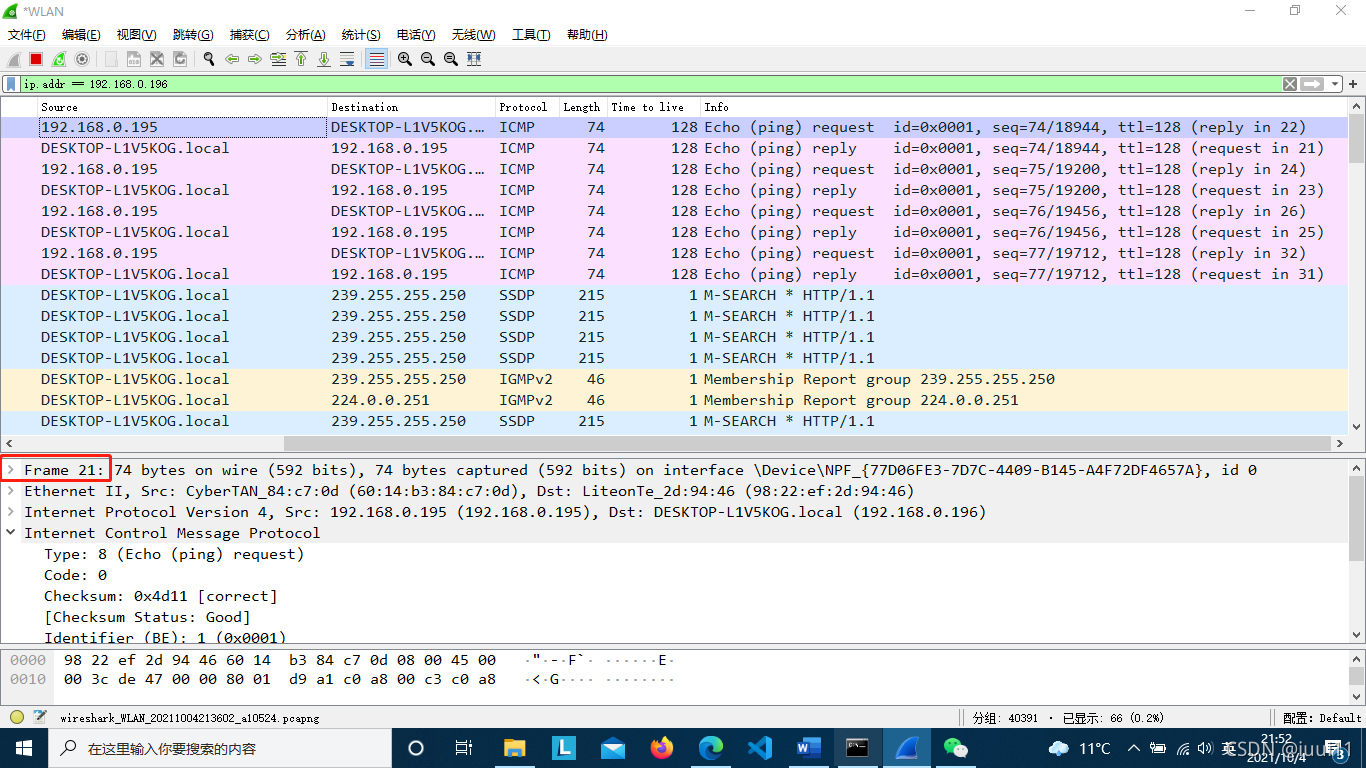

然后抓一下包
因为windows下ping命令默认执行4次,所以有8个ICMP报文
在这里插入图片描述
在这里插入图片描述

按照时间顺序,我们可以看一下第一个请求包

  • 源IP 192.168.0.195
  • 目的IP 192.168.0.196
  • 消息类型 回射请求(即ping命令的请求)
  • 序列号 21
  • 随机数

同样这里还有一个配对的应答包
在这里插入图片描述

公网上的ARP包

ARP:完成从IP地址到MAC地址的映射。
在这里插入图片描述
主机知道192.168.0.195这个IP地址,但不知道目标的MAC地址是啥,所以发个广播问一问。
在这里插入图片描述

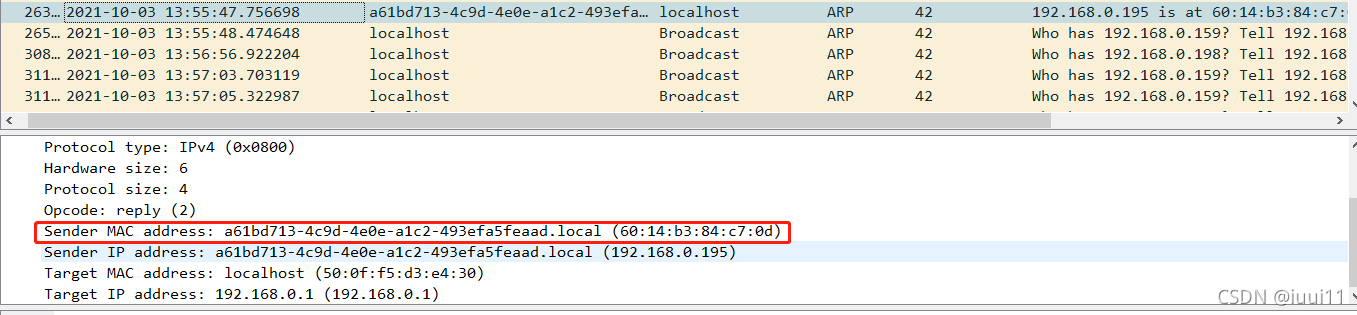

然后接下来有个应答,人告诉我192.168.0.195的MAC地址是什么
在这里插入图片描述

ICMP包

以ping www.baidu.com 为例

1.现在过滤器里写好过滤要求
在这里插入图片描述

2.去cmd里ping百度
在这里插入图片描述

3.抓包
因为windows下ping命令默认执行
4次,所以有8个ICMP报文**
在这里插入图片描述
4.分析数据
4.1报文由IP首部和ICMP报文组成,其中IP首部占据20字节

在这里插入图片描述
4.2 ICMP报文占据40字节
在这里插入图片描述
4.3 Type and code
可以看到type=8时,为回射请求(ping请求)
在这里插入图片描述
然后type=0为回射应答(ping应答)
在这里插入图片描述

DNS

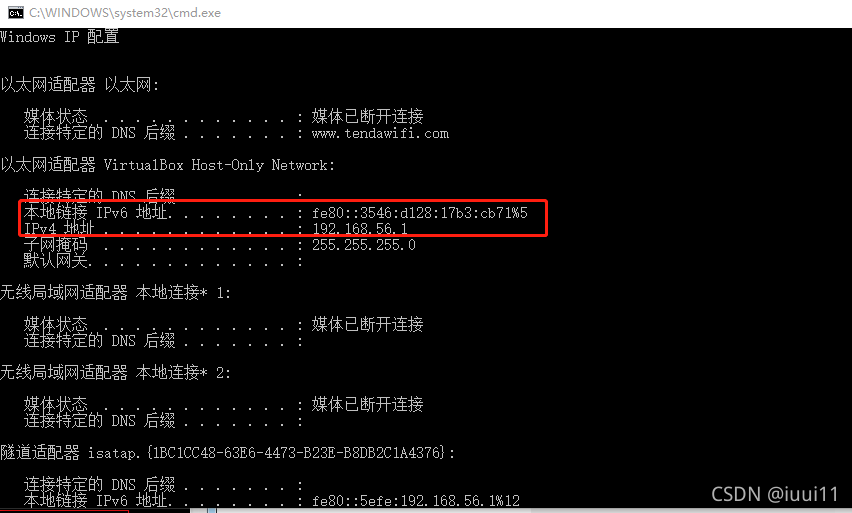

查看本机IP

ipconfig
在这里插入图片描述

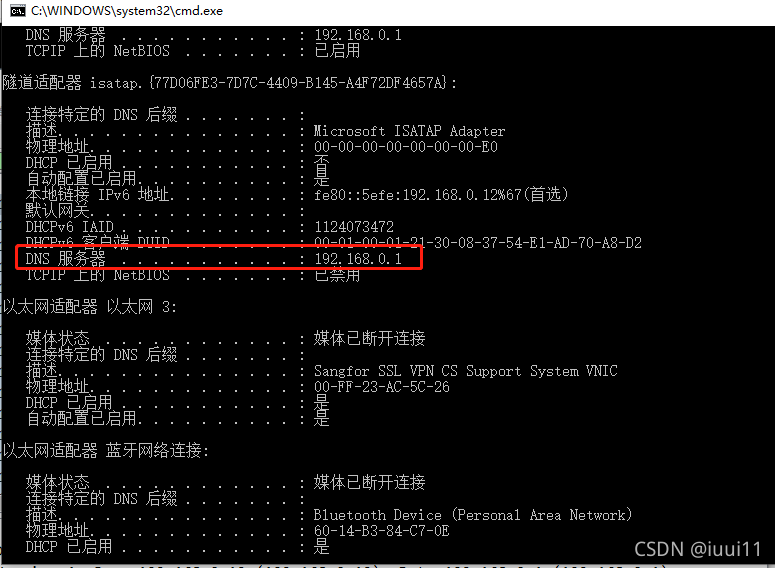

查看电脑的本地域名服务器地址

这个地方需要解释一下,因为连接了WIFI,且WIFI开启了DHCP功能,所以我的DNS服务器会变成路由器的DNS,然后在本机上显示
192.168.0.1
在这里插入图片描述

查看必应网站的IP地址

nslookup www.biying.com
在这里插入图片描述

DNS报文格式

在这里插入图片描述

开始抓包

先设置好过滤格式,然后点击开始
在这里插入图片描述
ping 一下目标网站
在这里插入图片描述
对抓包数据进行分析

DNS查询报文

在这里插入图片描述
标红的地方有两组DNS请求和响应配对
第一组DNS请求查询 www.biying.com 域名对应的IP4地址(A代表IP4)
第二组DNS请求查询 www.biying.com 域名对应的IP6地址(AAAA代表IP6)

对第一组进行一下分析
在这里插入图片描述
可以看到网络传输层用的是UDP协议,端口号是53

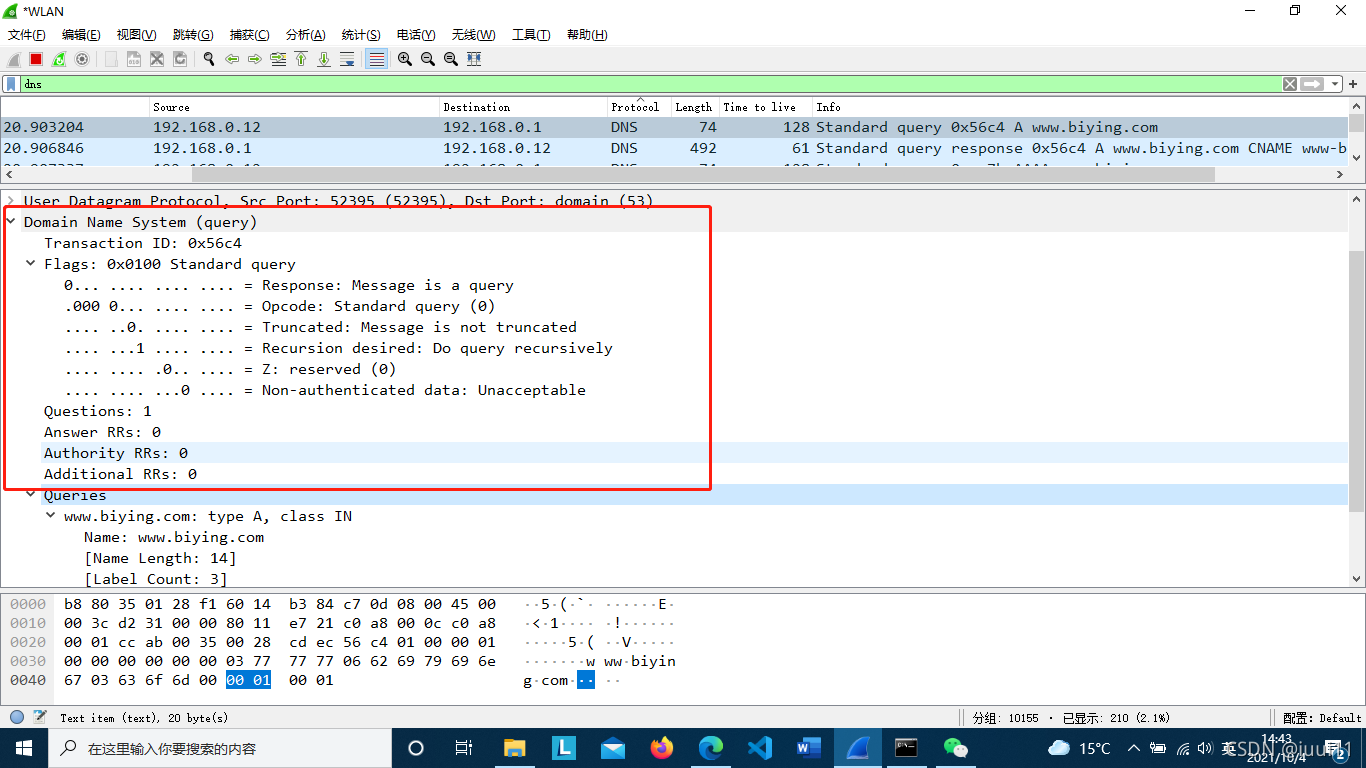

接下来分析一下报文的基础结构部分

在这里插入图片描述
1.transaction ID:事务ID,DNS报文的ID标识,一对DNS报文(请求和应答),这个ID是相同的
2.Flags:DNS报文中的标志字段
3.Questions:DNS请求的查询请求数目
4.Answers RPs:DNS响应的数目
5.Authority RPs:权威名称服务器的数目
6.Addition RPs:附加的资源记录数,(权威名称服务器对应的IP地址数目)

Flags的字段含义

QR(response):查询请求时,值=0;响应时,值=0;
Opcode:操作码.0->标准查询;1->反向查询;2->服务器状态请求
Truncated:表示是否被阶段,值=1,表示响应超过512字节并且截断;值=0,返回前512字节.
Recursion desired:期望递归.该字段能在一个查询中设置,并在响应中返回。该标志告诉名称服务器必须处理这个查询,这种方式被称为一个递归查询。如果该位为 0,且被请求的名称服务器没有一个授权回答,它将返回一个能解答该查询的其他名称服务器列表。这种方式被称为迭代查询

DNS响应报文

在这里插入图片描述
在这里插入图片描述
可以看到事务ID与请求报文相同都是0x56c4
在这里插入图片描述

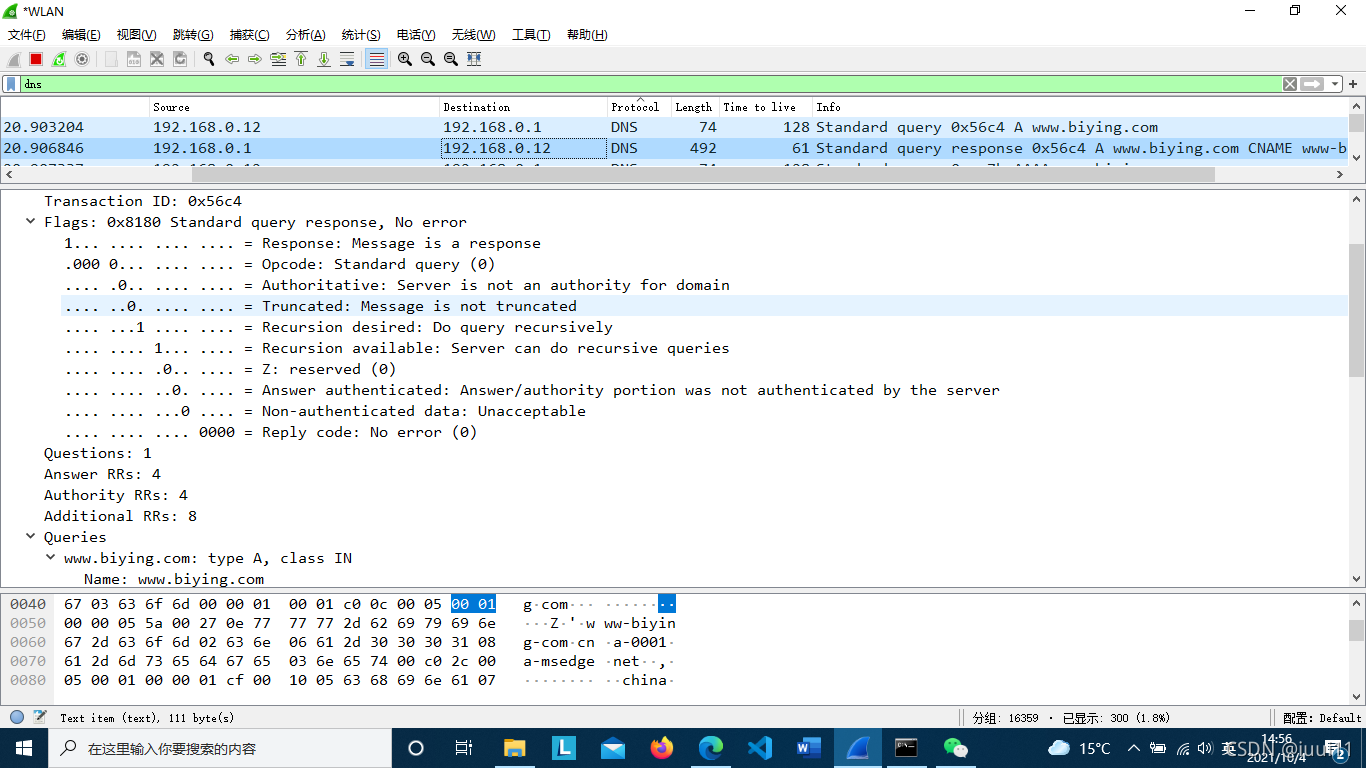

且报文的基本结构相同,同时可以看到服务器支持递归查询(RA=1)

在这里插入图片描述
在这里插入图片描述

这里,Answer字段为DNS资源记录部分

  • name:DNS请求的域名
  • Type:资源记录的类型
  • class:地址类型
  • Time to live:生存时间,以秒为单位,表示资源记录的生命周期,一般用于当地址解析程序取出资源记录后决定保存及使用缓存数据的时间。它同时也可以表明该资源记录的稳定程度,稳定的信息会被分配一个很大的值。
  • Data length:资源数据的长度

那么,answers字段内容,翻译过来意思就是(从第一条开始按顺序翻译),

①,‘www.biying.com’域名的别名有’www-biying-com.cn.a-0001.a-msedge.net’;

②,‘www-biying-com.cn.a-0001.a-msedge.net’域名的别名为’china.bing123.com’;

③,‘china.bing123.com’域名对应的IP4地址有’202.89.233.101’;

④,‘china.bing123.com’域名对应的IP4地址有’202.89.233.100’;
