计算机网络参考模型与5G协议

分层思想

• 应用层：网络服务与最终用户的一个接口；
• 表示层：数据的表示，安全，压缩；
• 会话层：建立，管理，中止会话；
• 传输层：定义传输数据的协议端口号以及流控和差别校验；
• 网络层：进行逻辑地址寻址，实现不同网络之间的路径选择；
• 数据链路层：监理逻辑连接，进行硬件地址寻址，差错校验等功能；
• 物理层：建立，维护，断开物理连接。

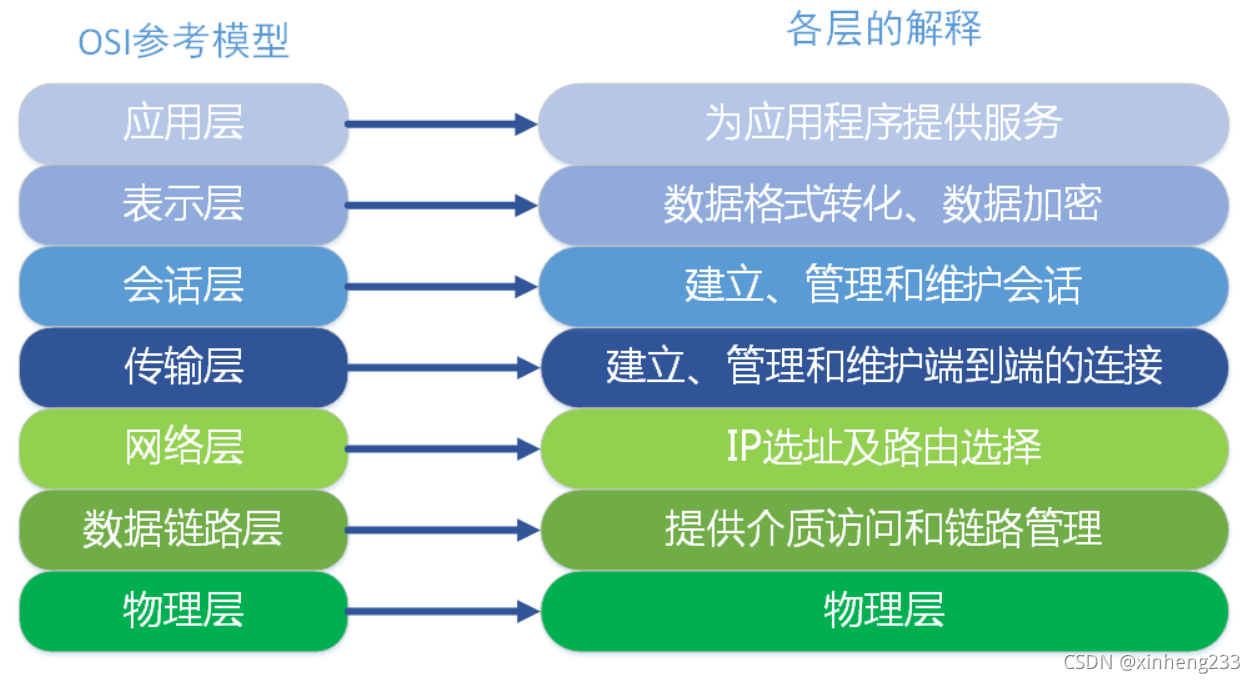

OSI参考模型

每层的作用和特点

• 物理层

  1. 物理接口特性

  2. 通信双方建立和中止连接

• 数据链路层

  1. 数据帧封装结构
  2. 源和目的方的物理地址
  3. 数据校验功能

• 网络层

  1. 数据包封装结构
  2. 源和目的方的逻辑地址
  3. 根据包头的逻辑地址选路

• 传输层

  1. 用户进程的通信
  2. 承上启下

• 会话层

  ? 建立用户间的会话关系

• 表示层

  1. 定义传递信息的语法和含义
  2. 编码和解码 压缩解压缩 加密解密

• 应用层

  ? 提供与用户的接口

TCP/IP协议

数据封装与解封装过程

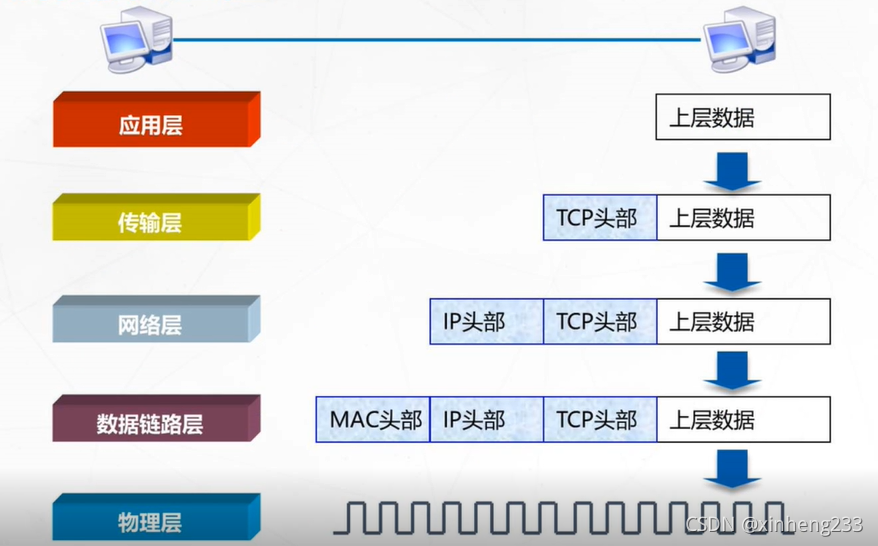

? 应用层把数据发送到传输层，传输层将上层数据进行封装并加上TCP头部（原端口号和目的端口号）成数据段，向下传输给网络层在进行封装添加IP头部（原IP和目的IP地址）成数据包，向下传输至数据链路层进行封装添加MAC头部（原MAC地址和目的MAC地址） 成数据帧发送到物理层，物理层将这些二进制数字组成的比特流转换成电信号在网络中传输。

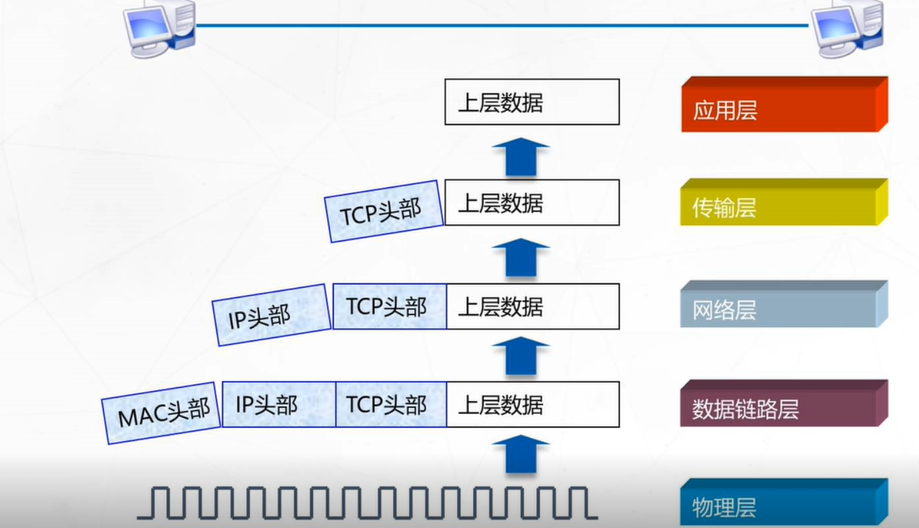

? 电信号到对方物理层时被转化为二进制数并向上传输至数据链路层，先核对MAC地址是否匹配，匹配则解封MAC头部并继续向上传输，不匹配则丢弃，传输至网络层核对IP地址是否匹配，匹配则解封IP头部再向上传输至传输层，核对端口号，最后将数据传送至目标主机。

设备与层的对应关系
