[网络协议]计算机网络part4网络层

4.网络层

4.1 网络层功能

主要任务是把分组从源端传到目的端，为分组交换网上的不同主机提供通信服务。

网络层的传输单位是数据报。

功能一：路由选择与分组转发

功能二：异构网络互联

功能三：拥塞控制

  1. 开环控制：静(在网络运行之前考虑所有可能拥塞的状况，并处理)
  2. 闭环控制：动（在网络运行之后处理拥塞的情况）

4.2 数据交换方式

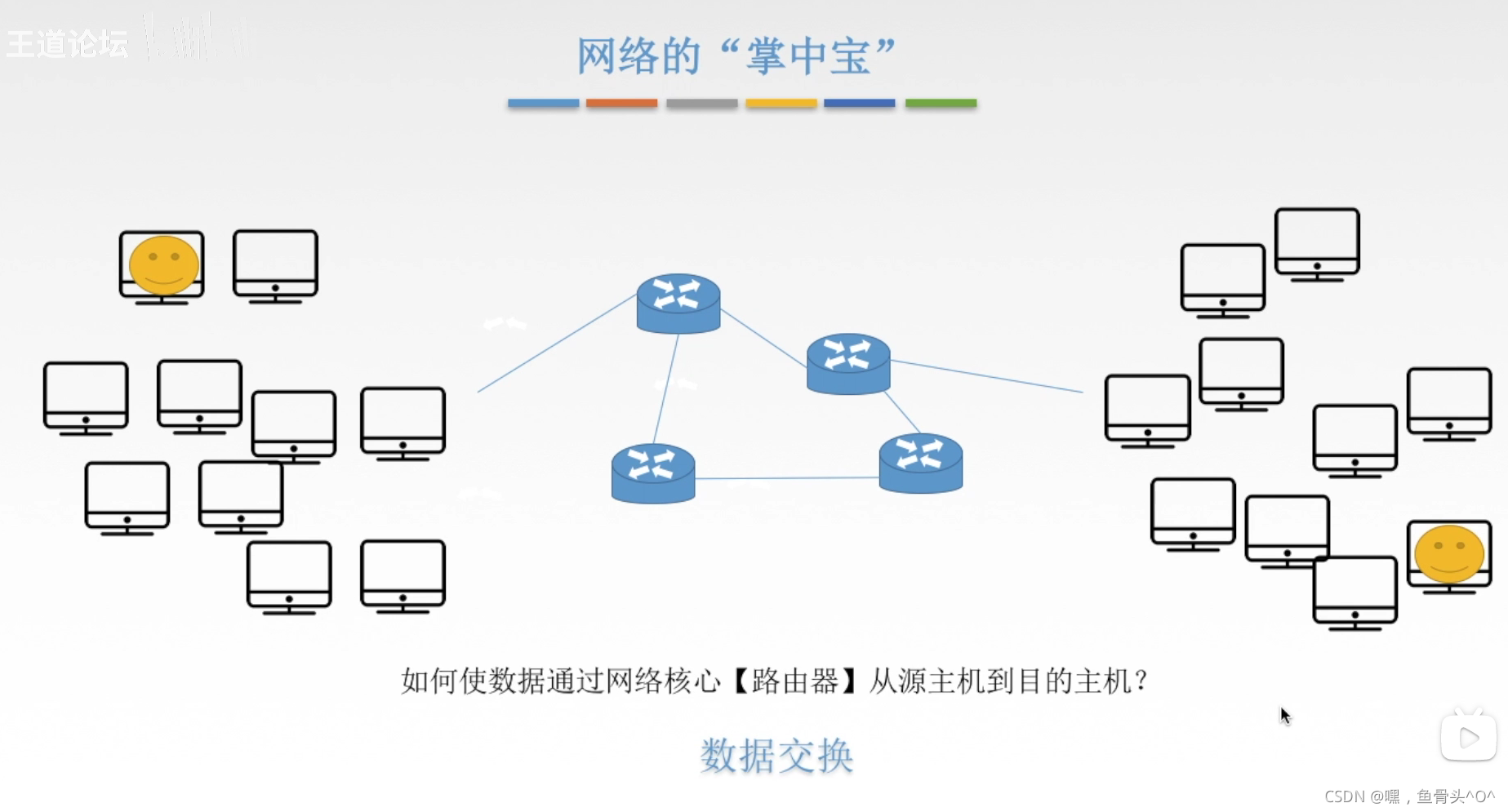

4.2.1 网络的掌中宝

网络的”掌中宝“：大量的路由器的互联

核心：路由器

请添加图片描述

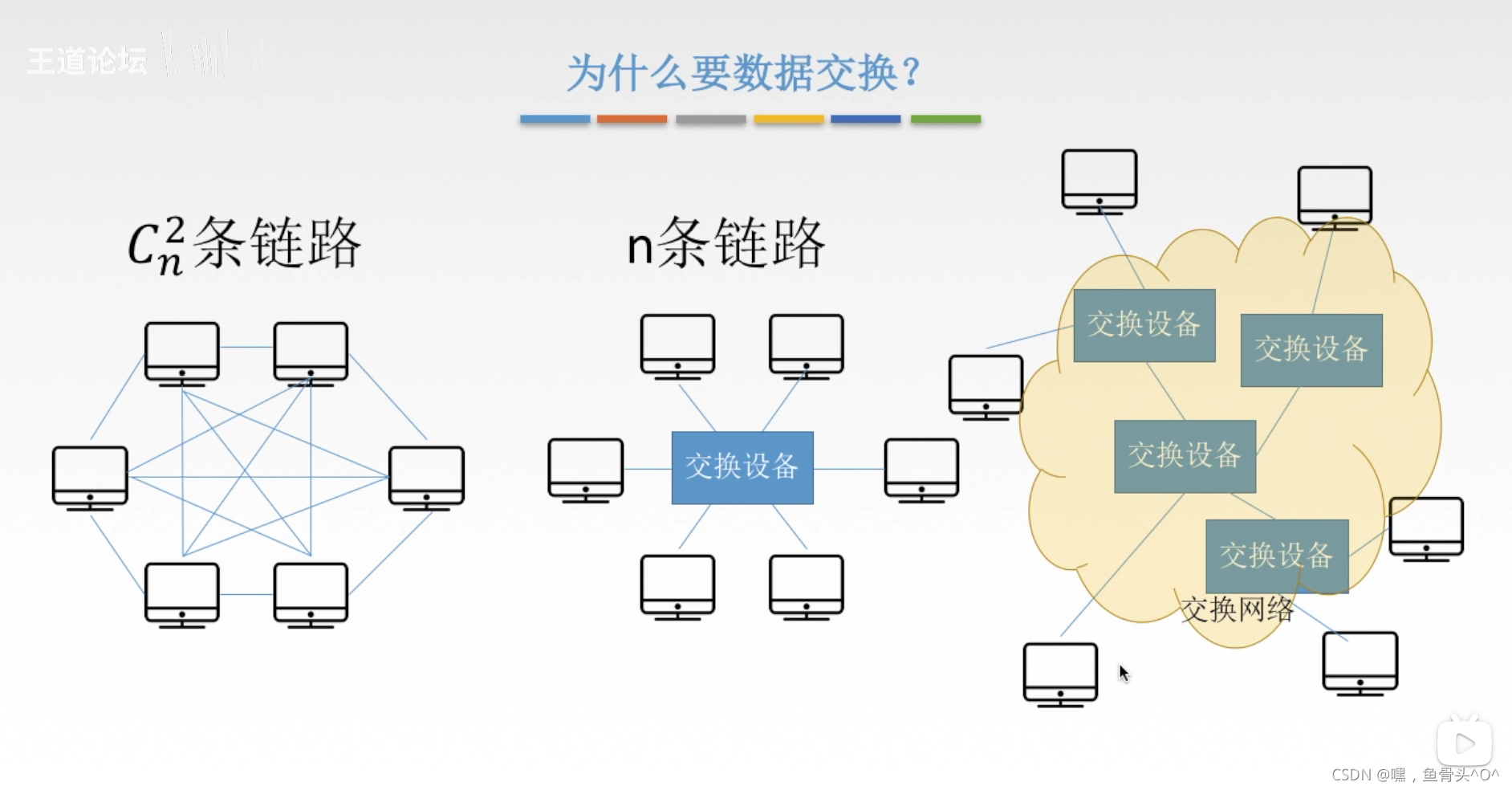

4.2.2 为什么要数据交换

请添加图片描述

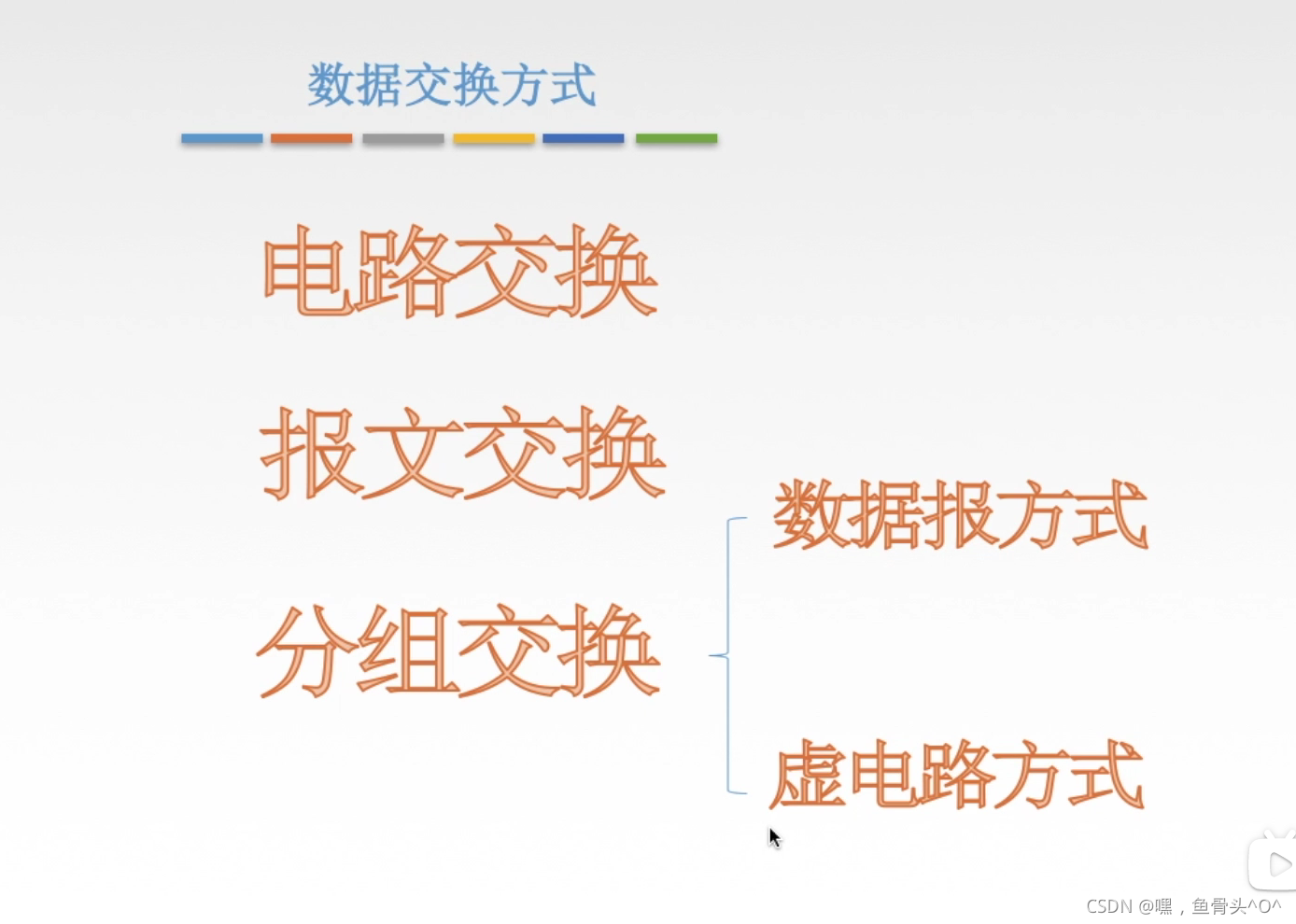

4.2.3 数据交换方式

请添加图片描述

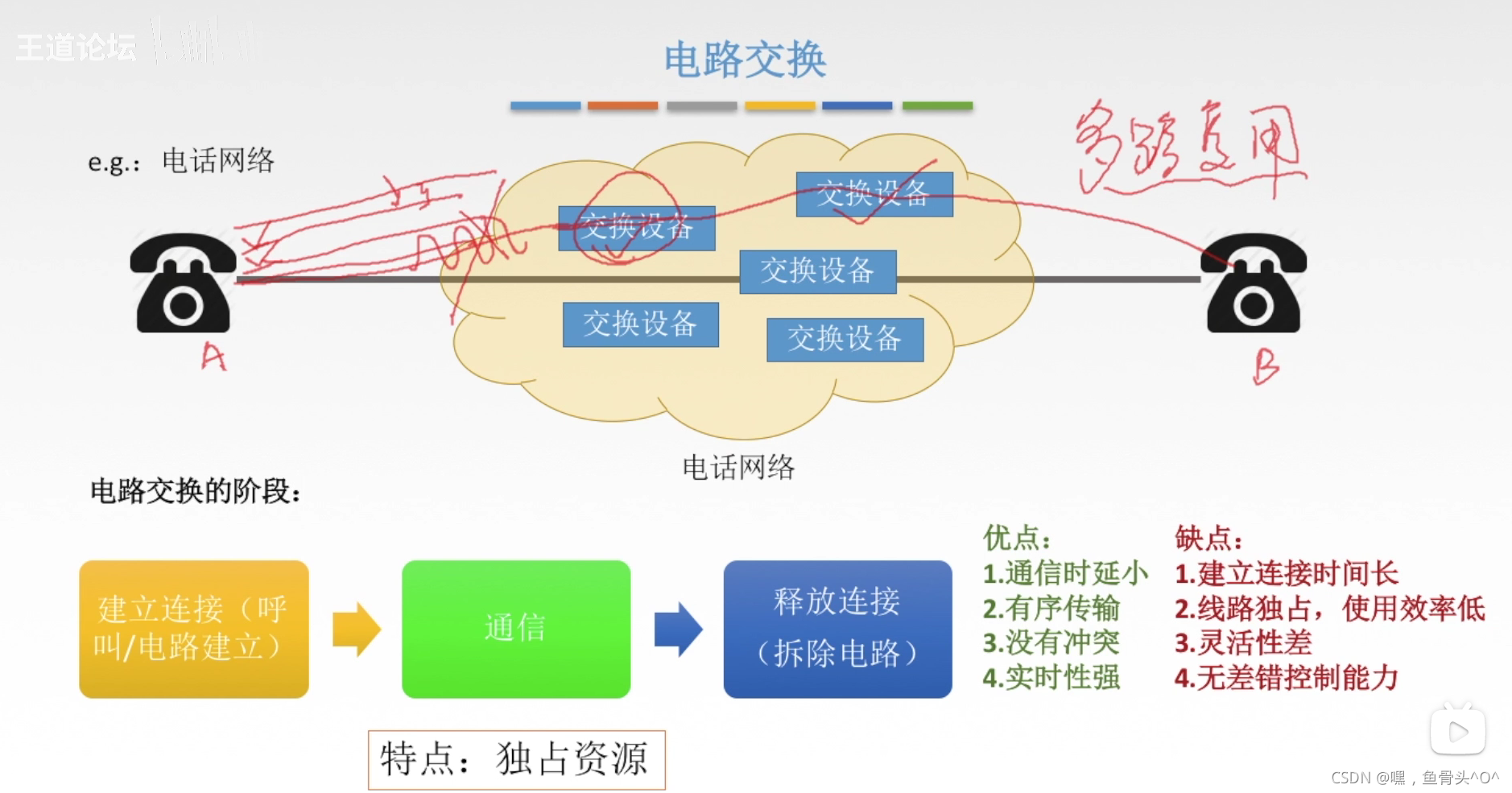

4.2.4 电路交换

在这里插入图片描述

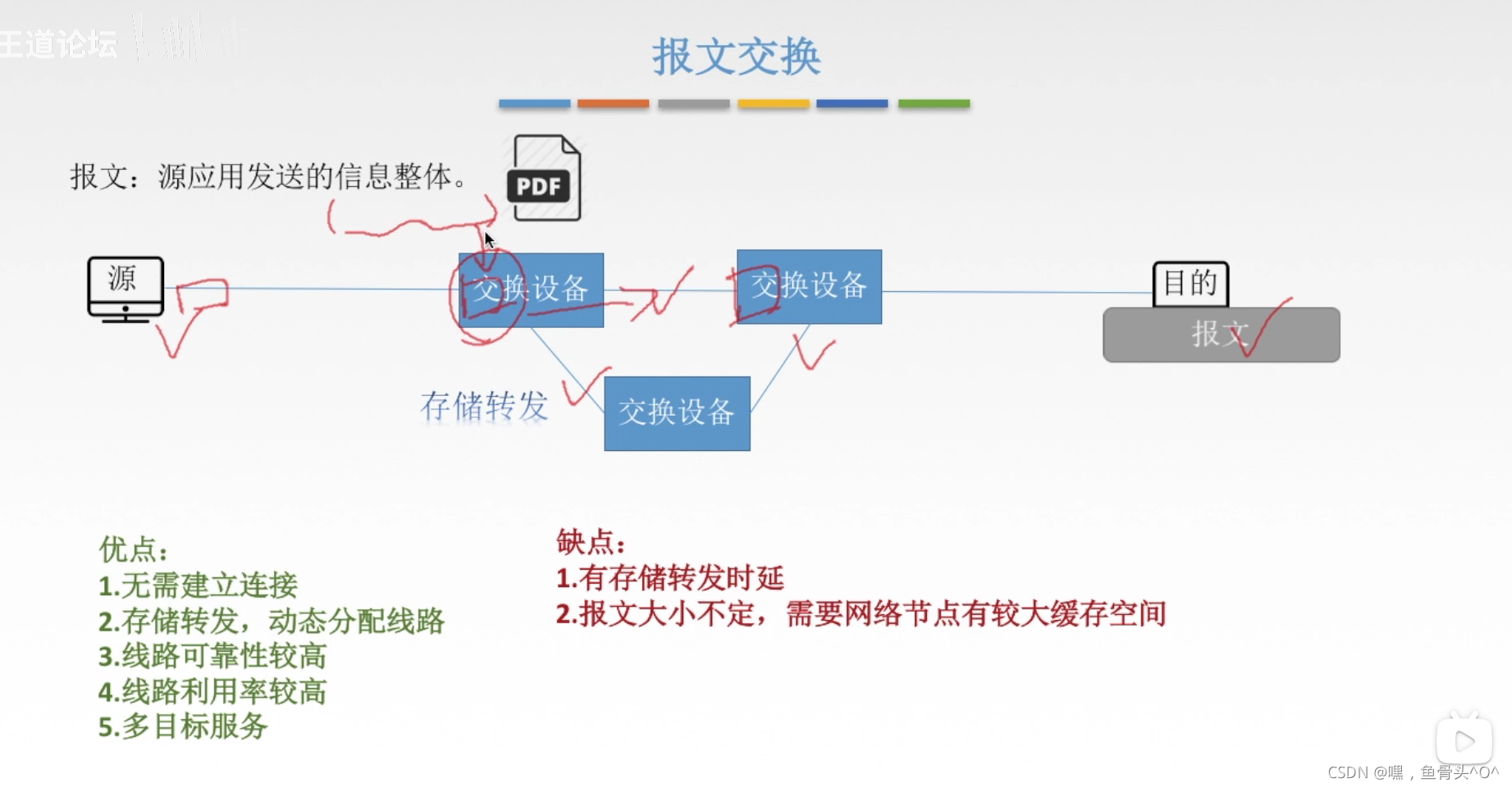

4.2.5 报文交换

在这里插入图片描述

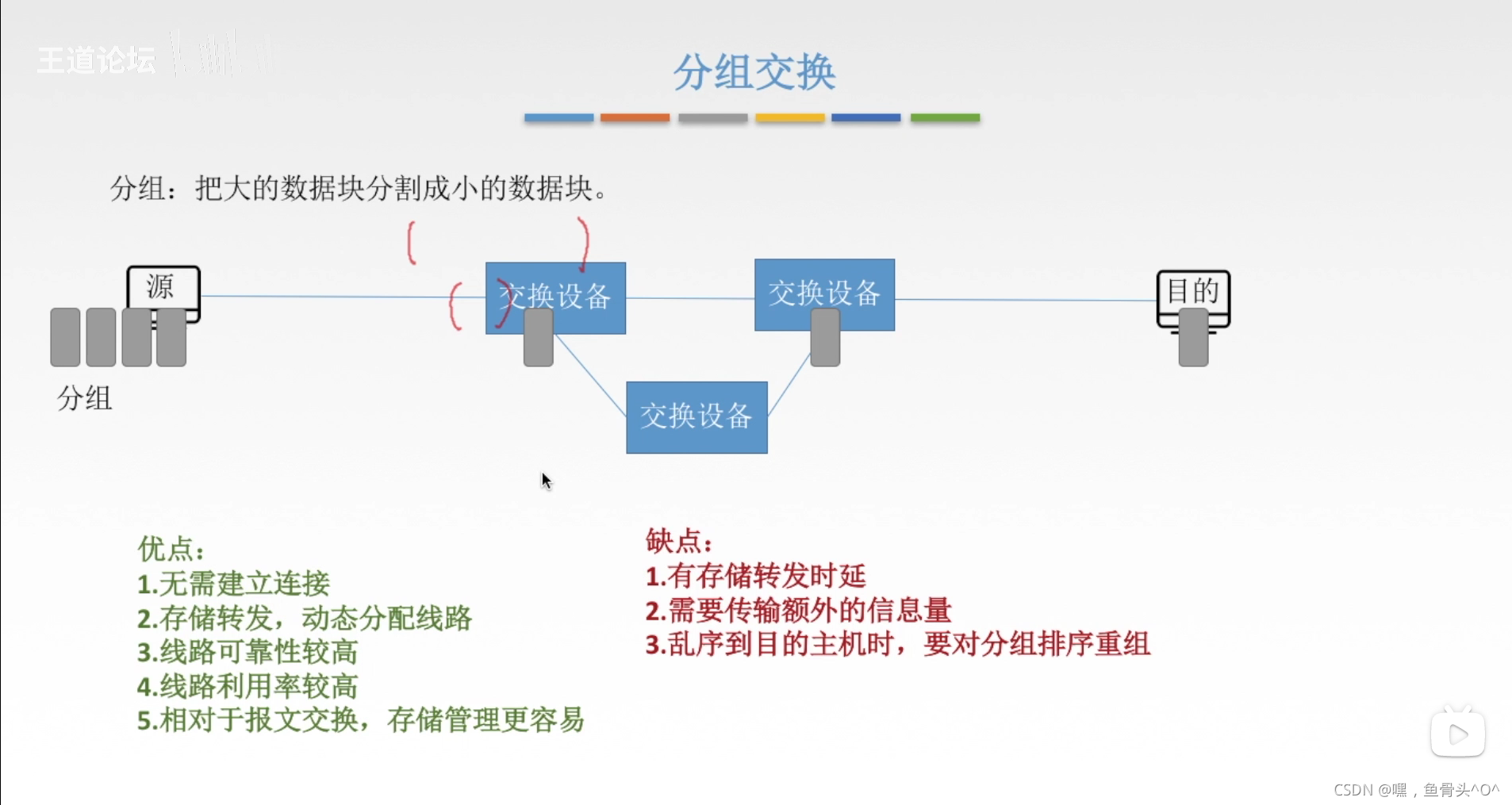

4.2.6 分组交换

分组：把大的数据块分割成小的数据块

在这里插入图片描述

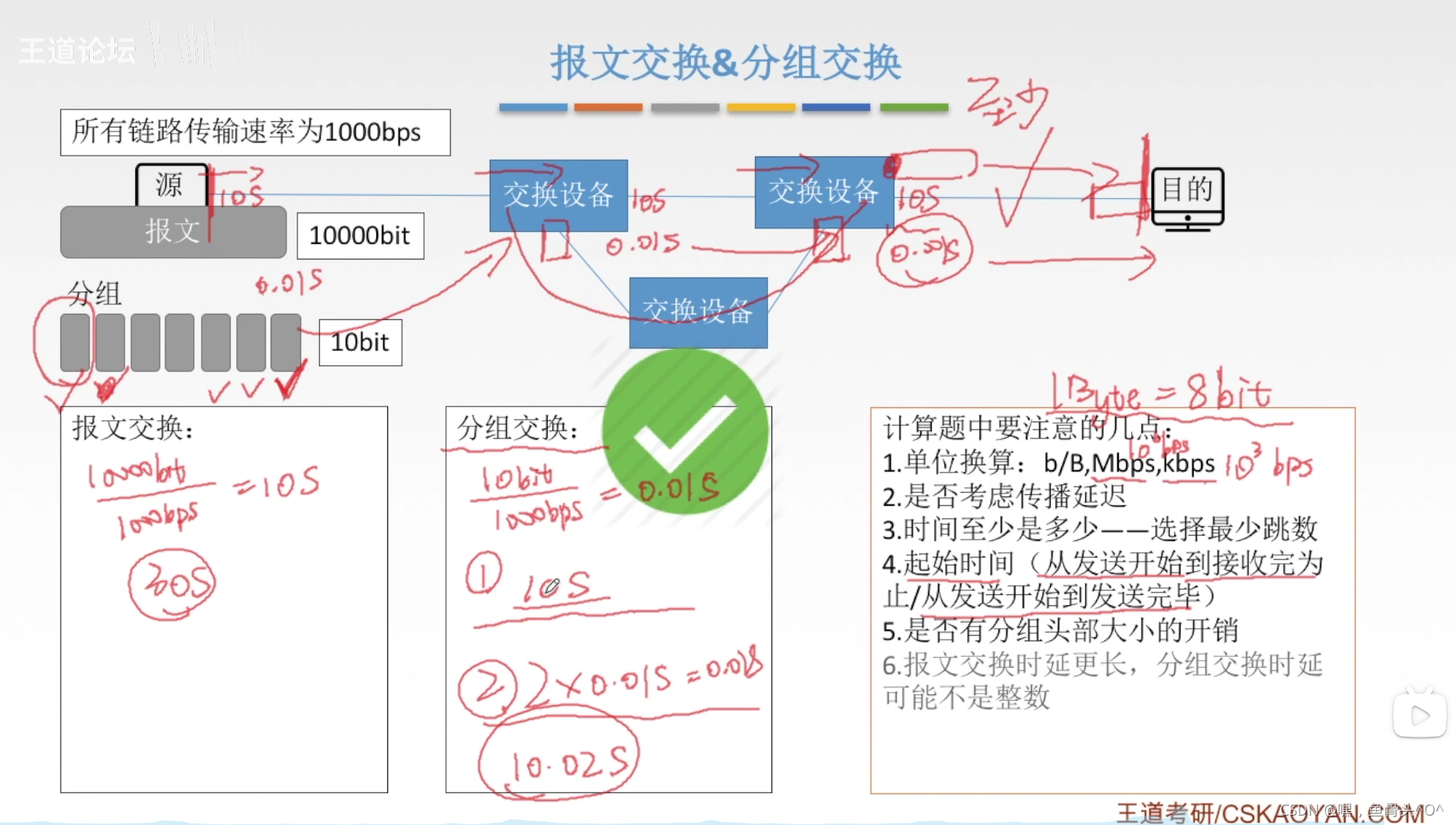

4.2.7 报文交换&分组交换

在这里插入图片描述

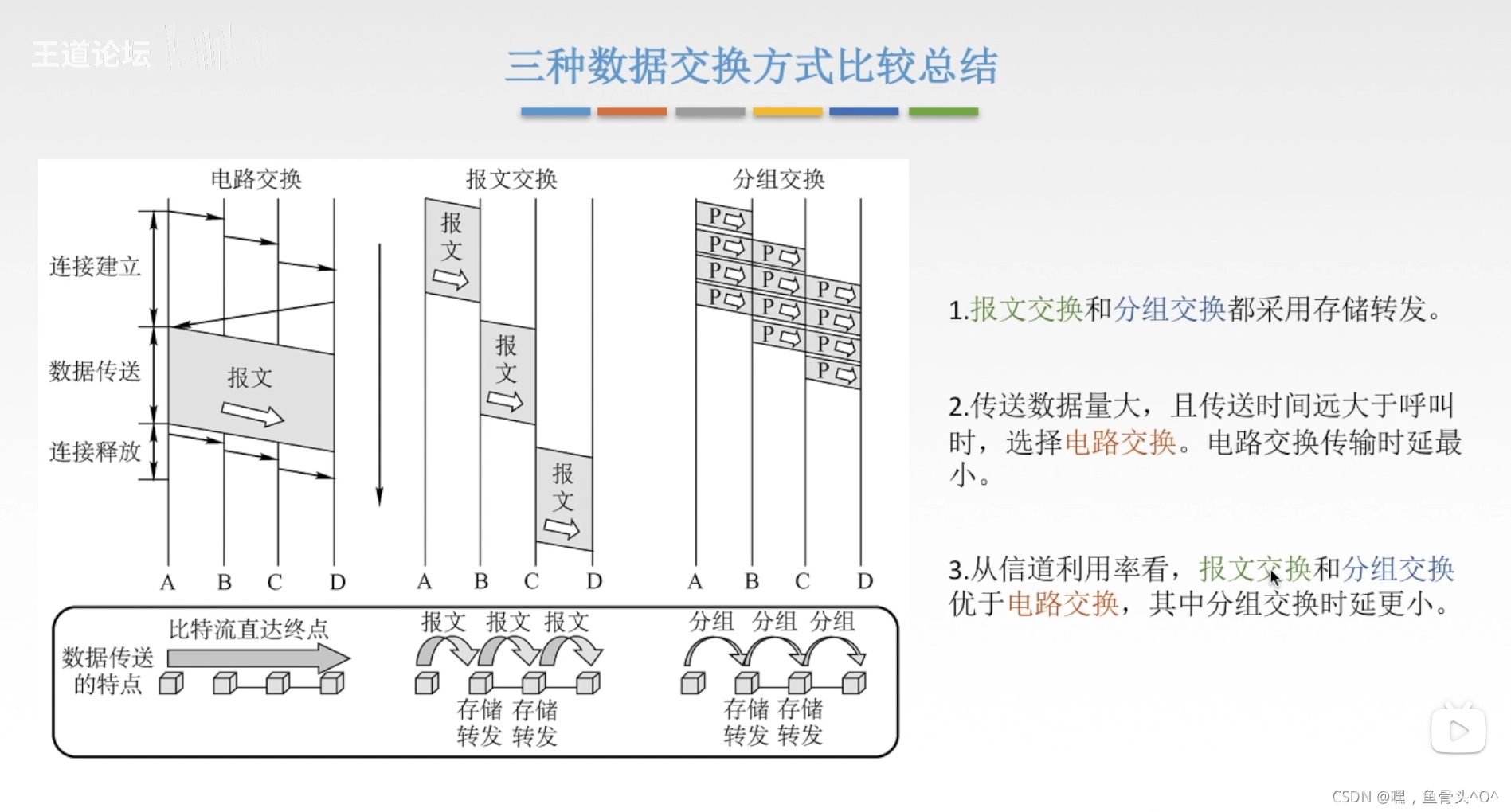

4.2.8 三种数据交换方式比较总结

在这里插入图片描述

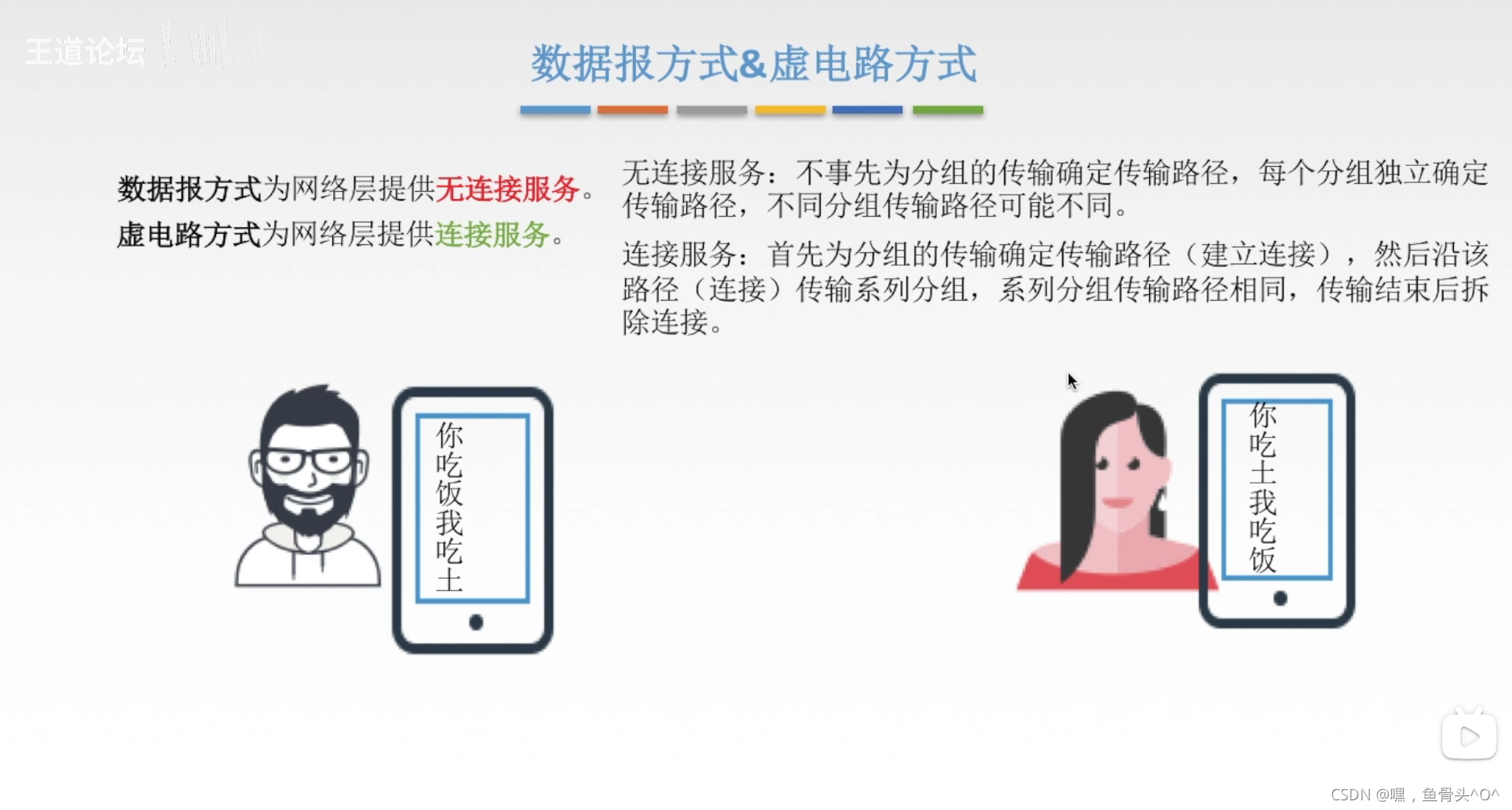

4.2.9 分组交换还可以分为数据报方式&虚电路方式

在这里插入图片描述

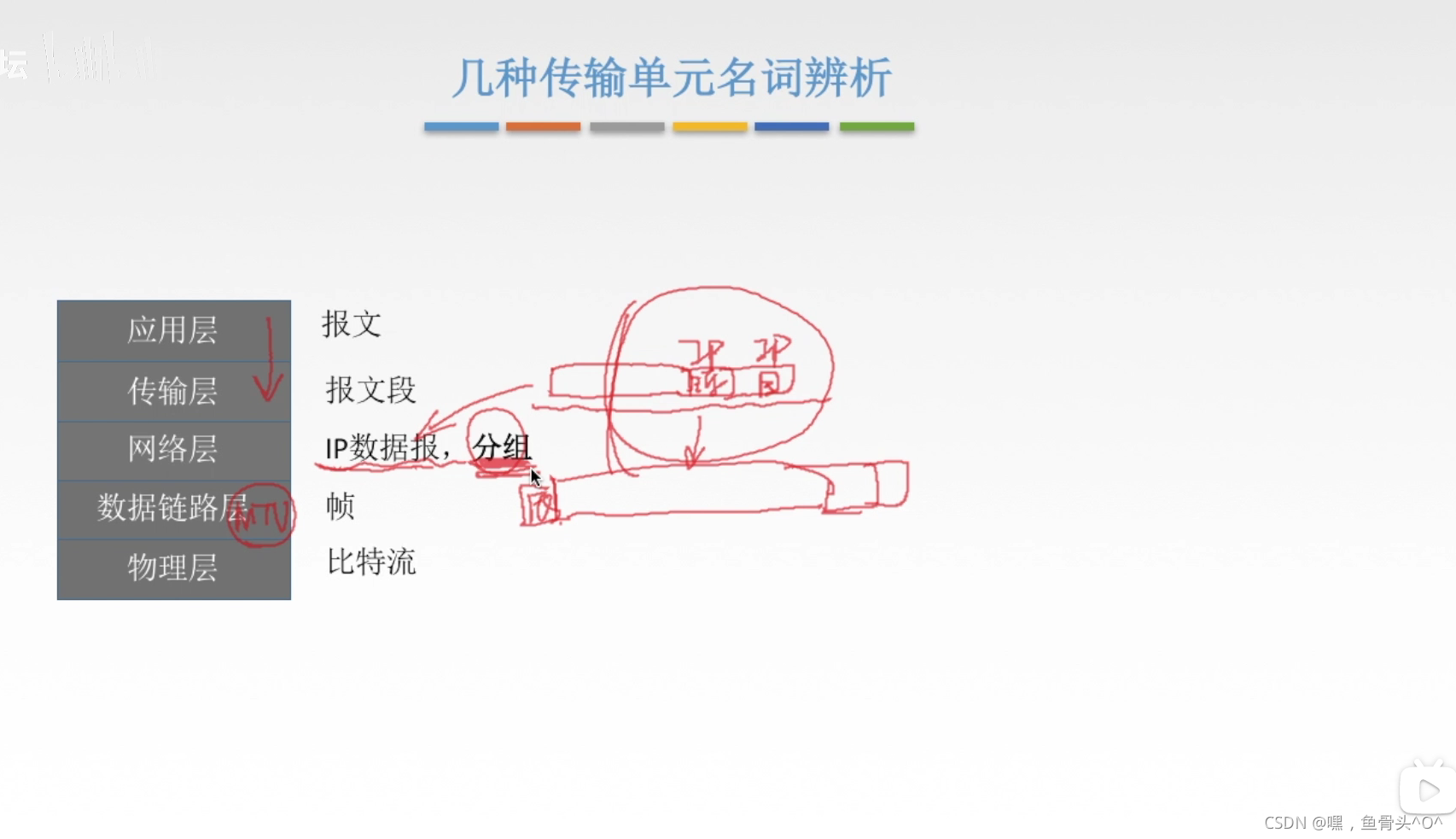

4.2.10 几种传输单元名词辨析

应用层 报文

传输层 报文段

网络层 IP 数据报，分组

数据链路层 帧

物理层 比特流

在这里插入图片描述

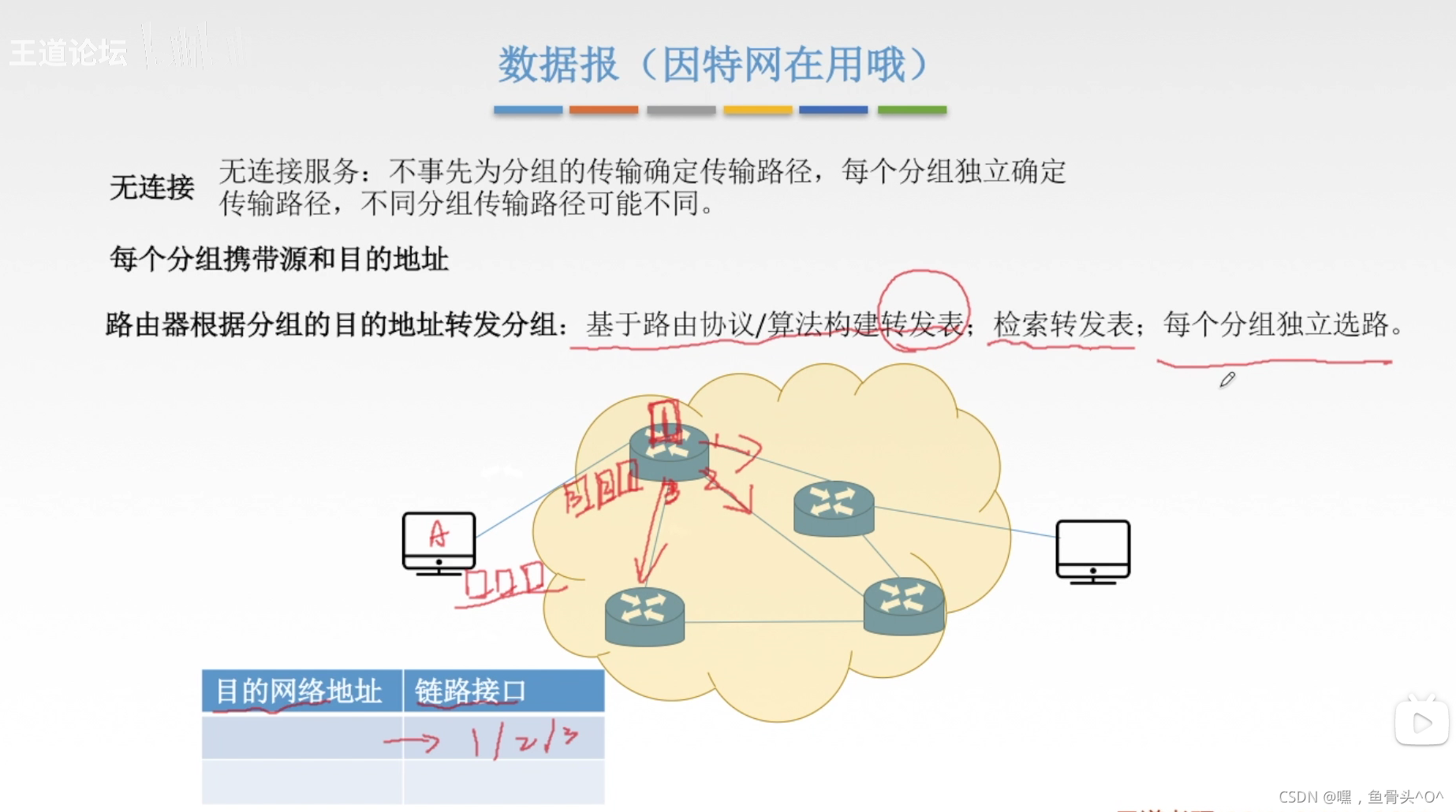

4.2.11 数据报（因特网在用哦）

在这里插入图片描述

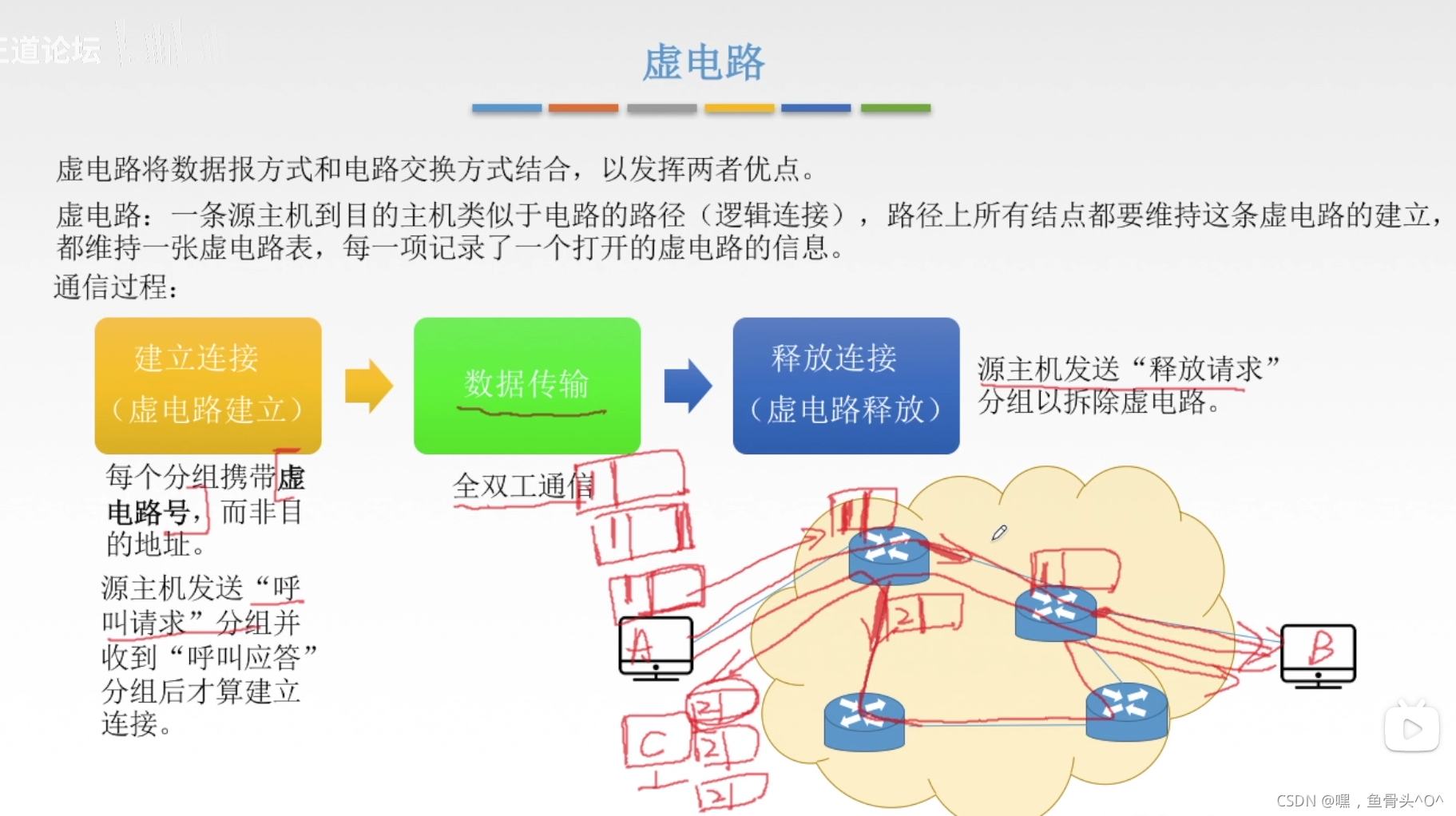

4.2.12 虚电路

在这里插入图片描述

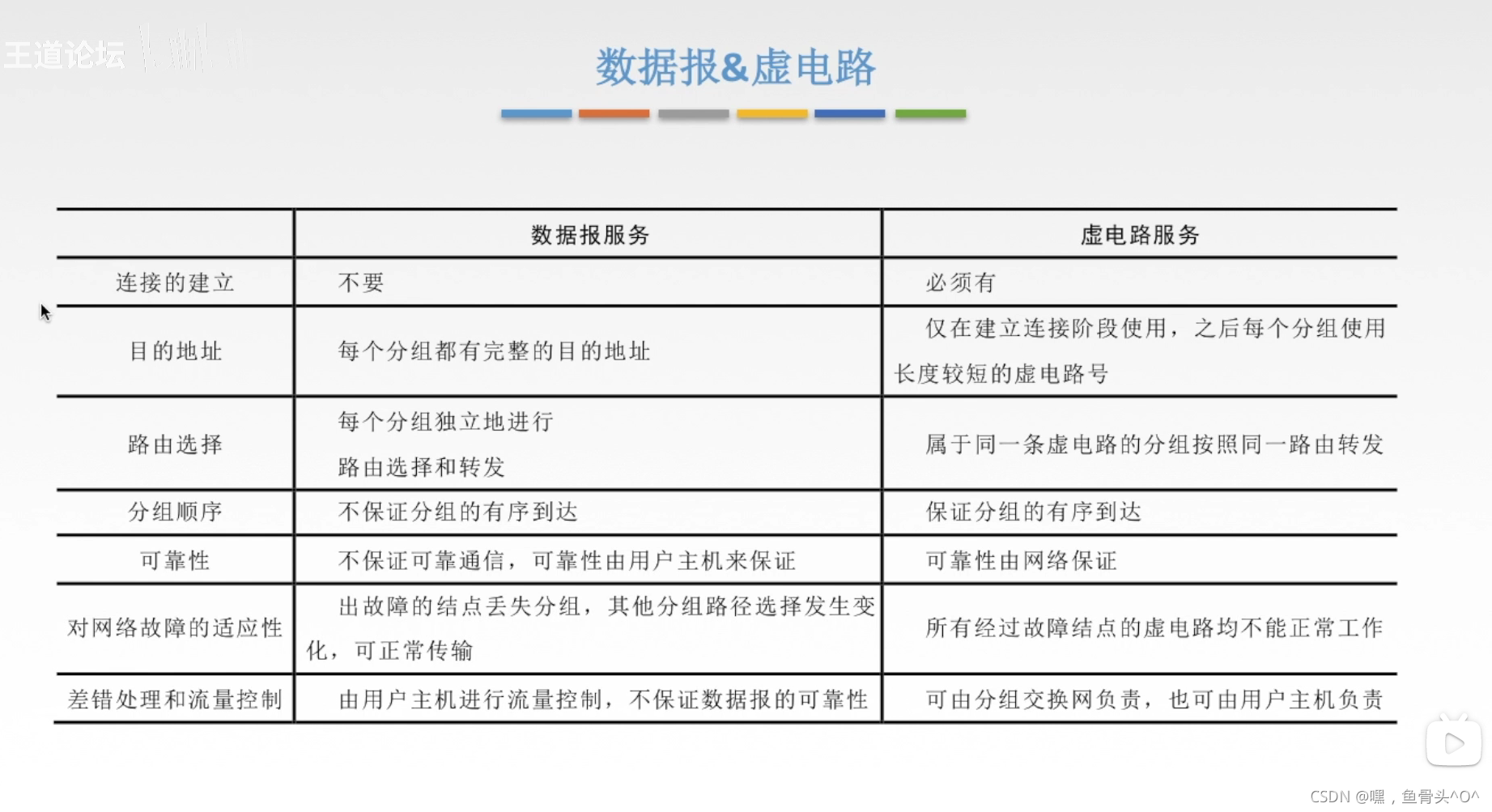

4.2.13 数据报&虚电路

在这里插入图片描述

4.3 路由算法与路由协议概述

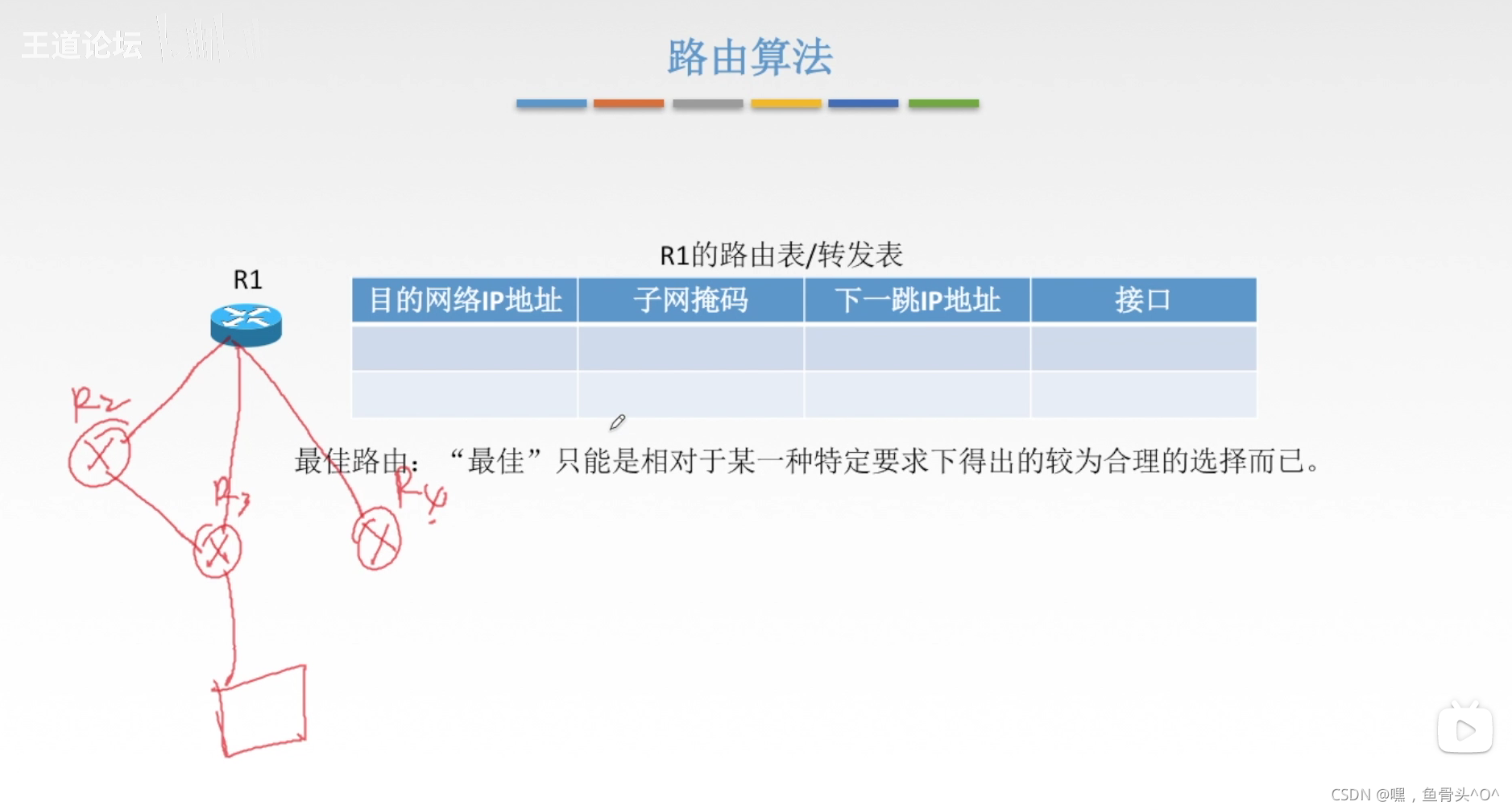

4.3.1 路由算法

最佳路由：“最佳”只能是相对于某一种特定要求下得出的较为合理的选择而已。

在这里插入图片描述

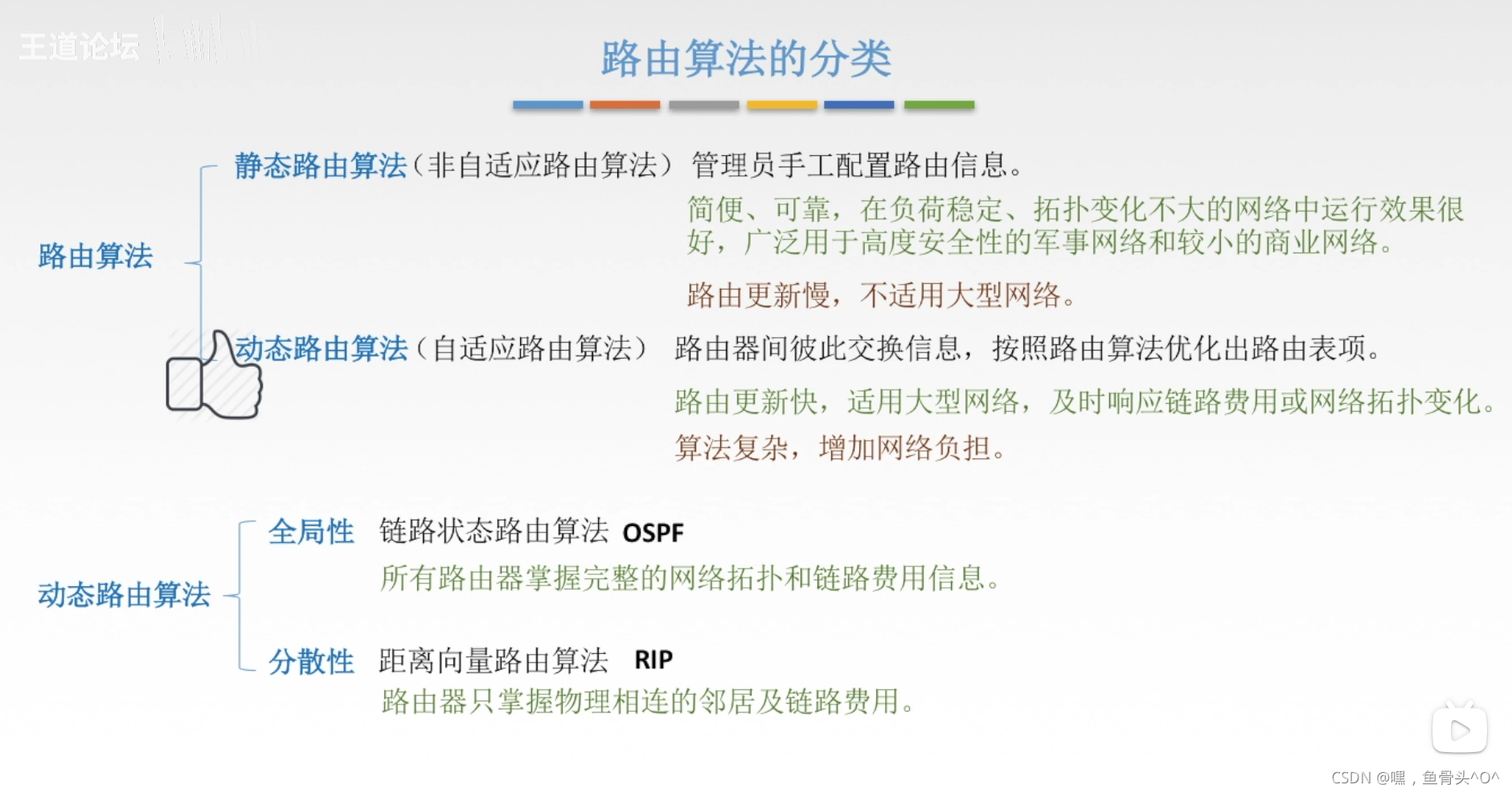

4.3.2 路由算法的分类

在这里插入图片描述

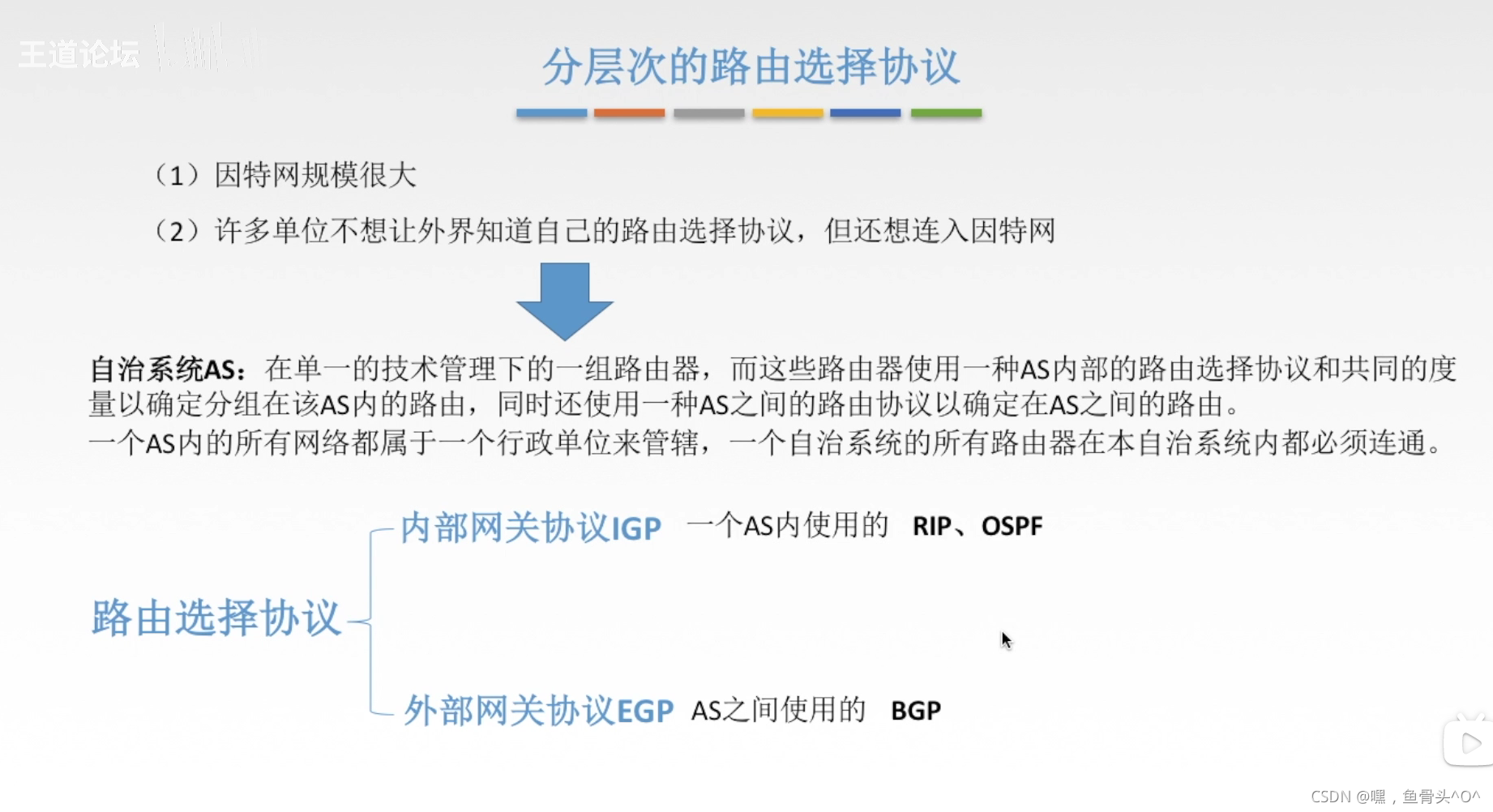

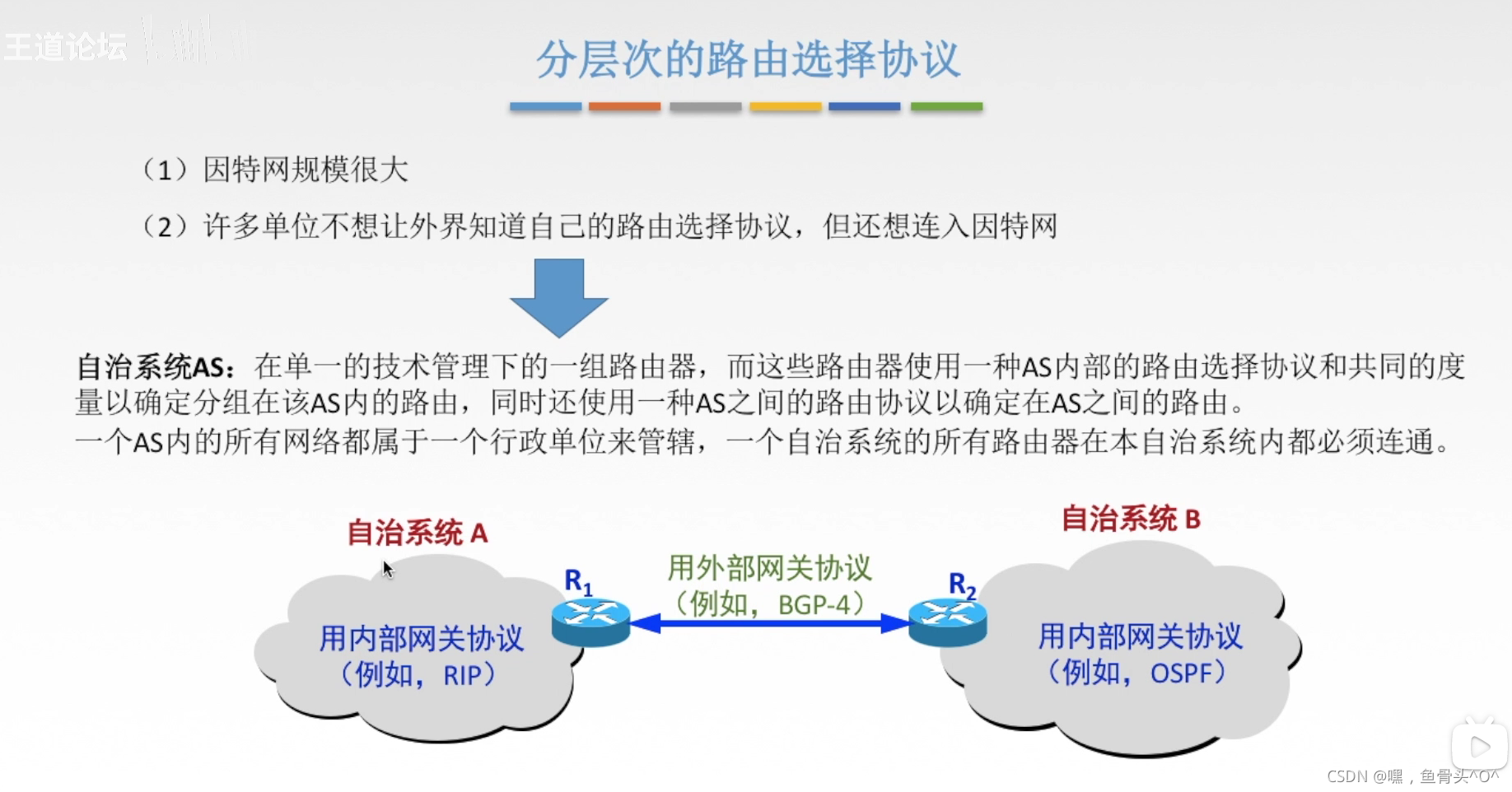

4.3.3 分层次的路由选择协议

在这里插入图片描述
在这里插入图片描述

4.4 IP数据报格式

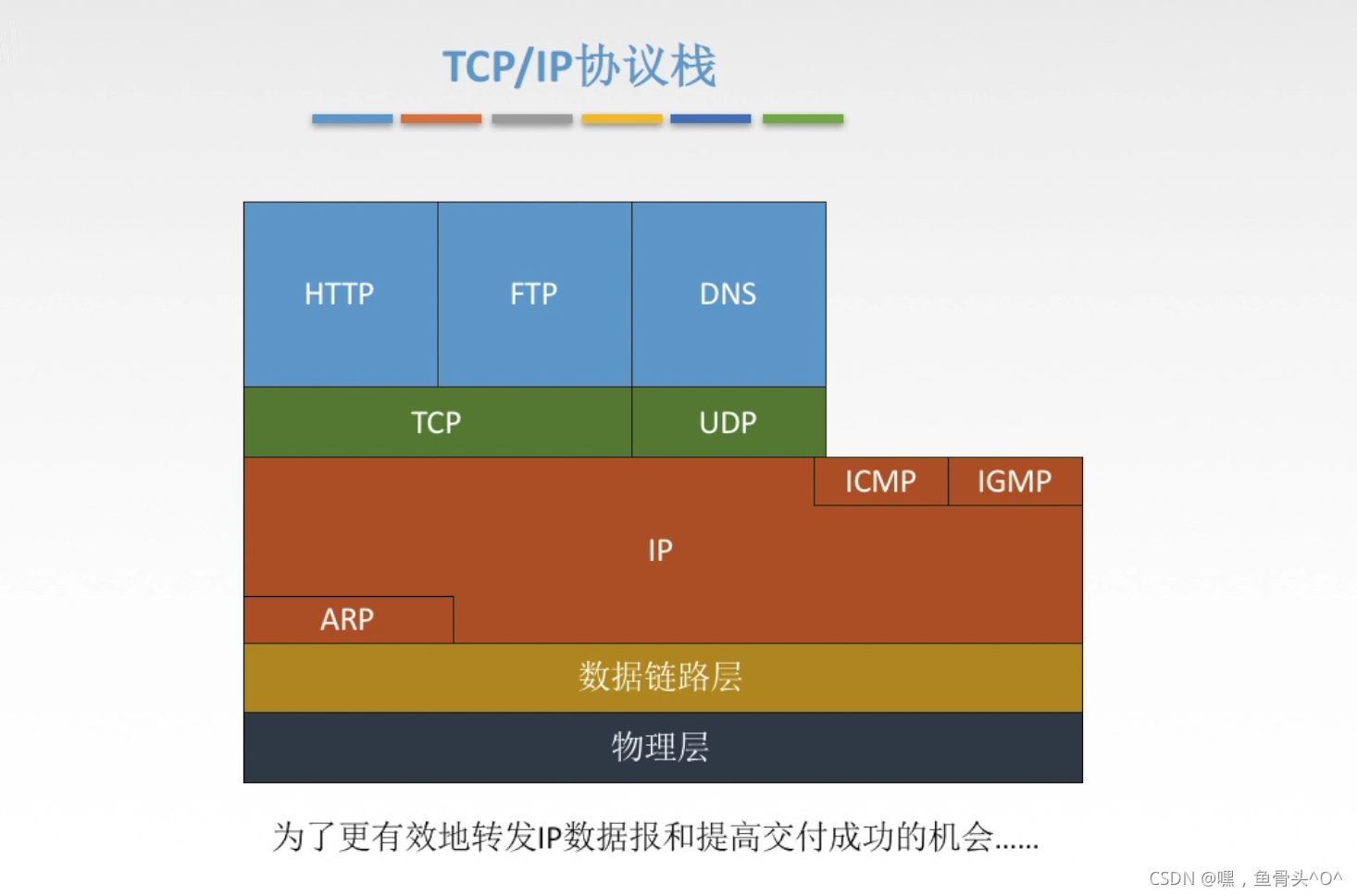

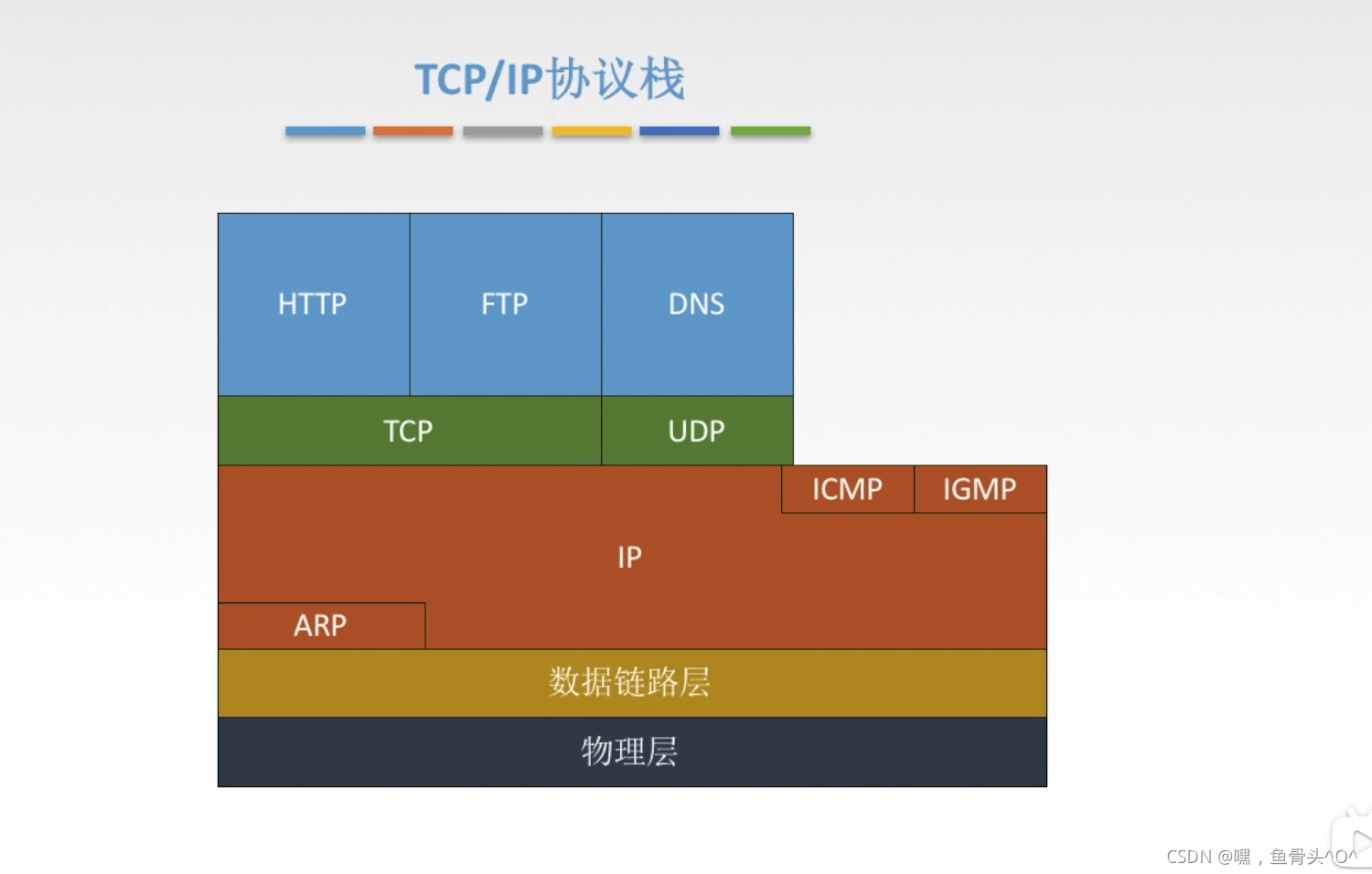

4.4.1 TCP/IP协议栈

在这里插入图片描述

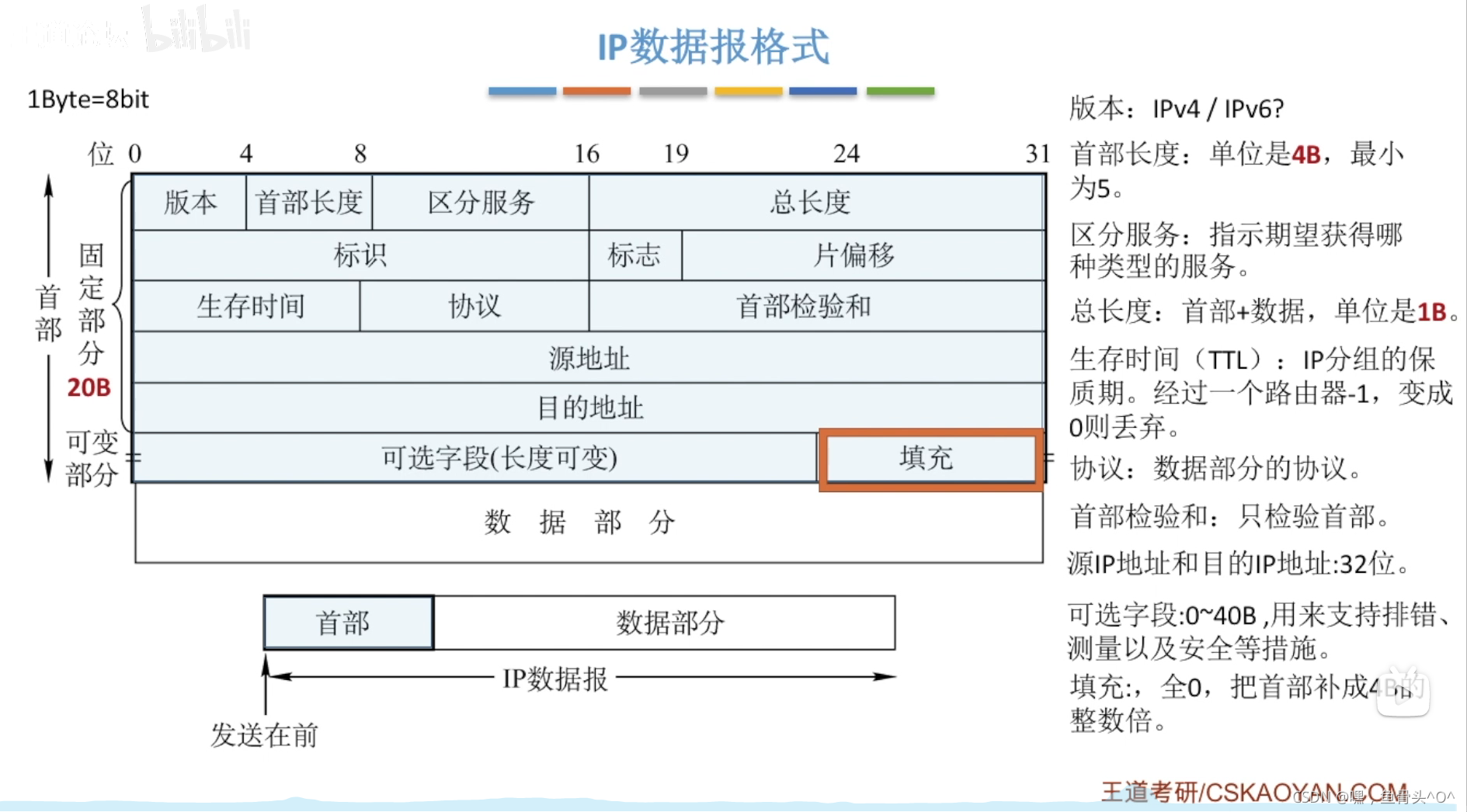

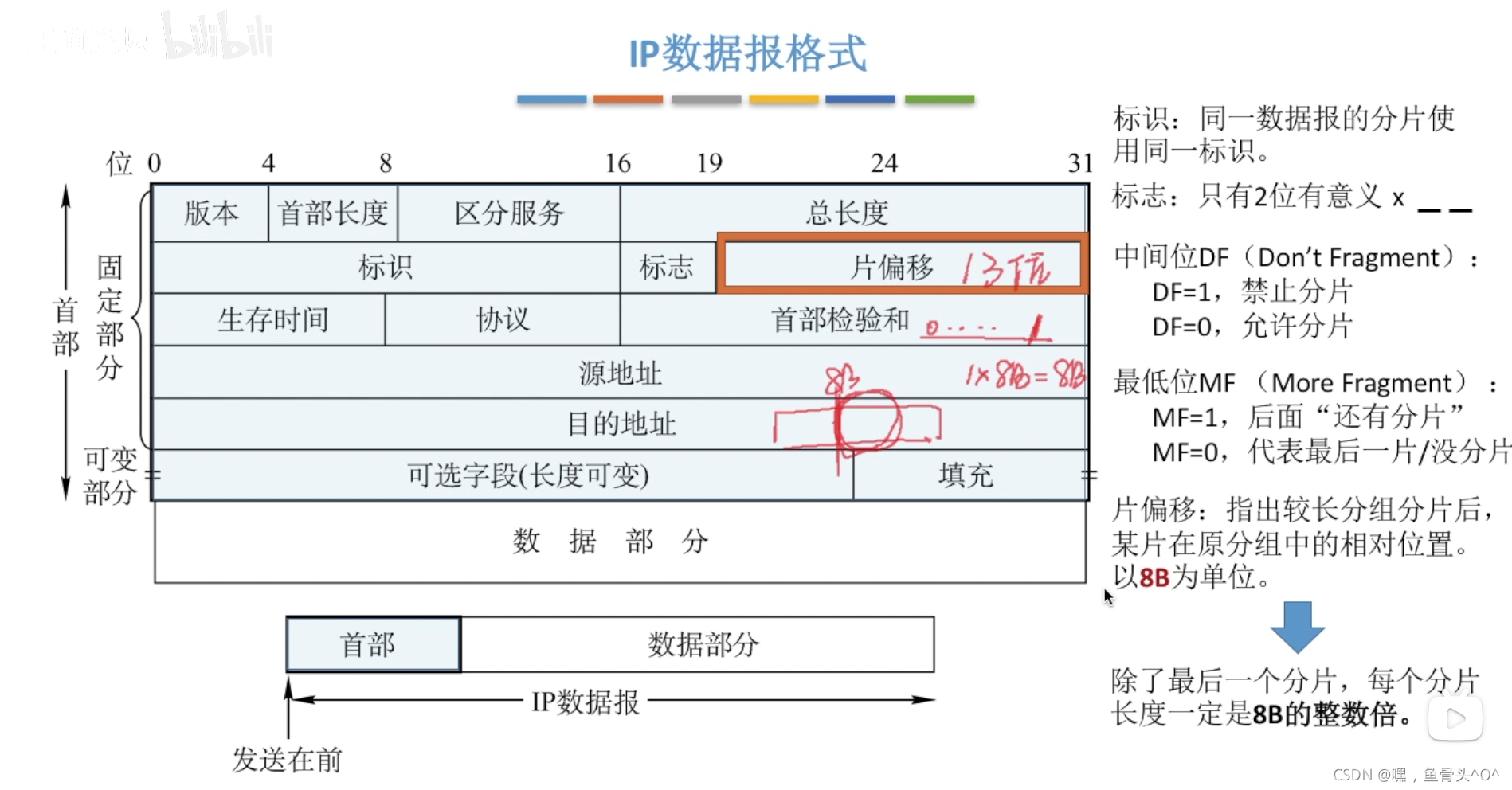

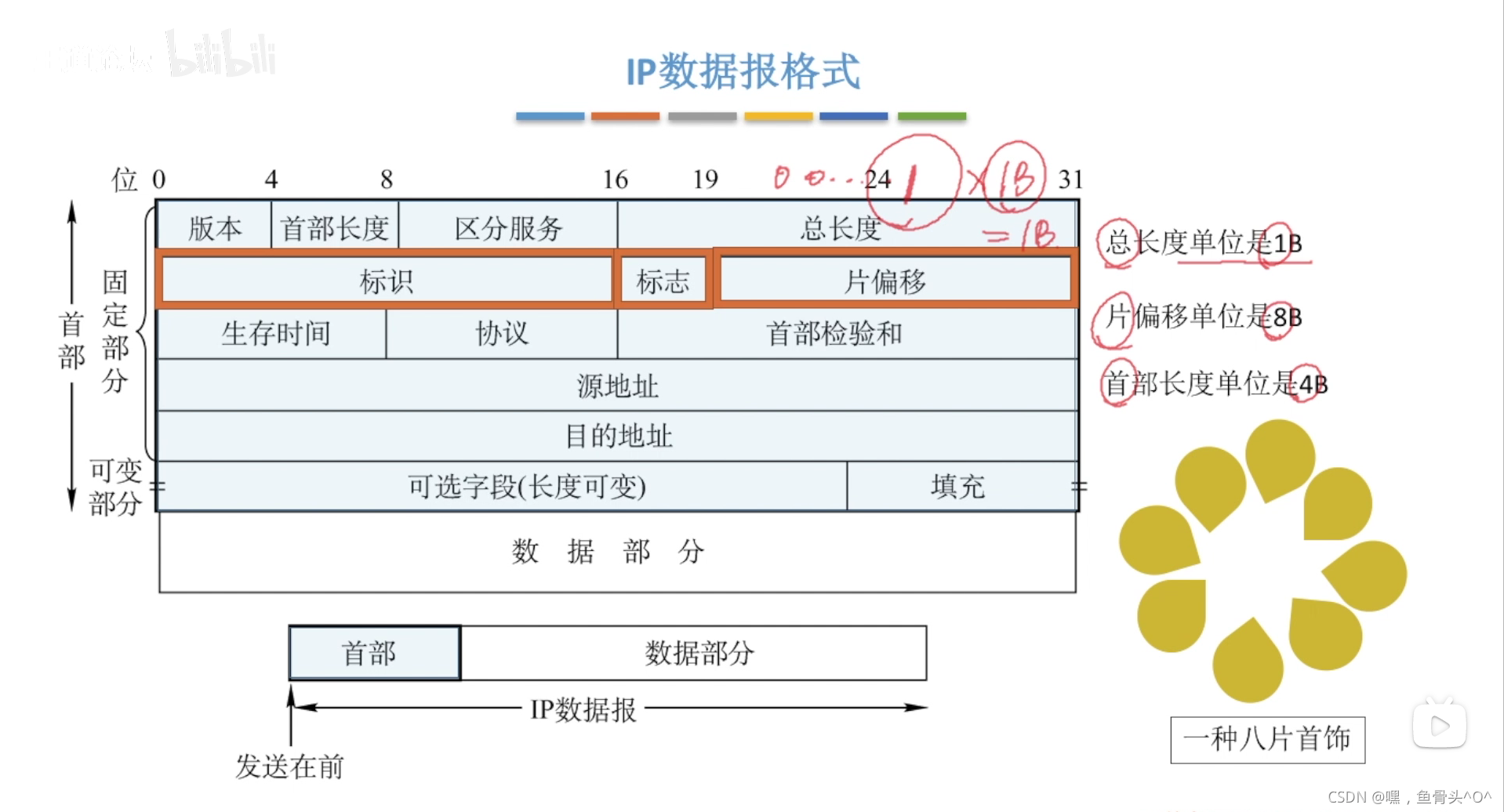

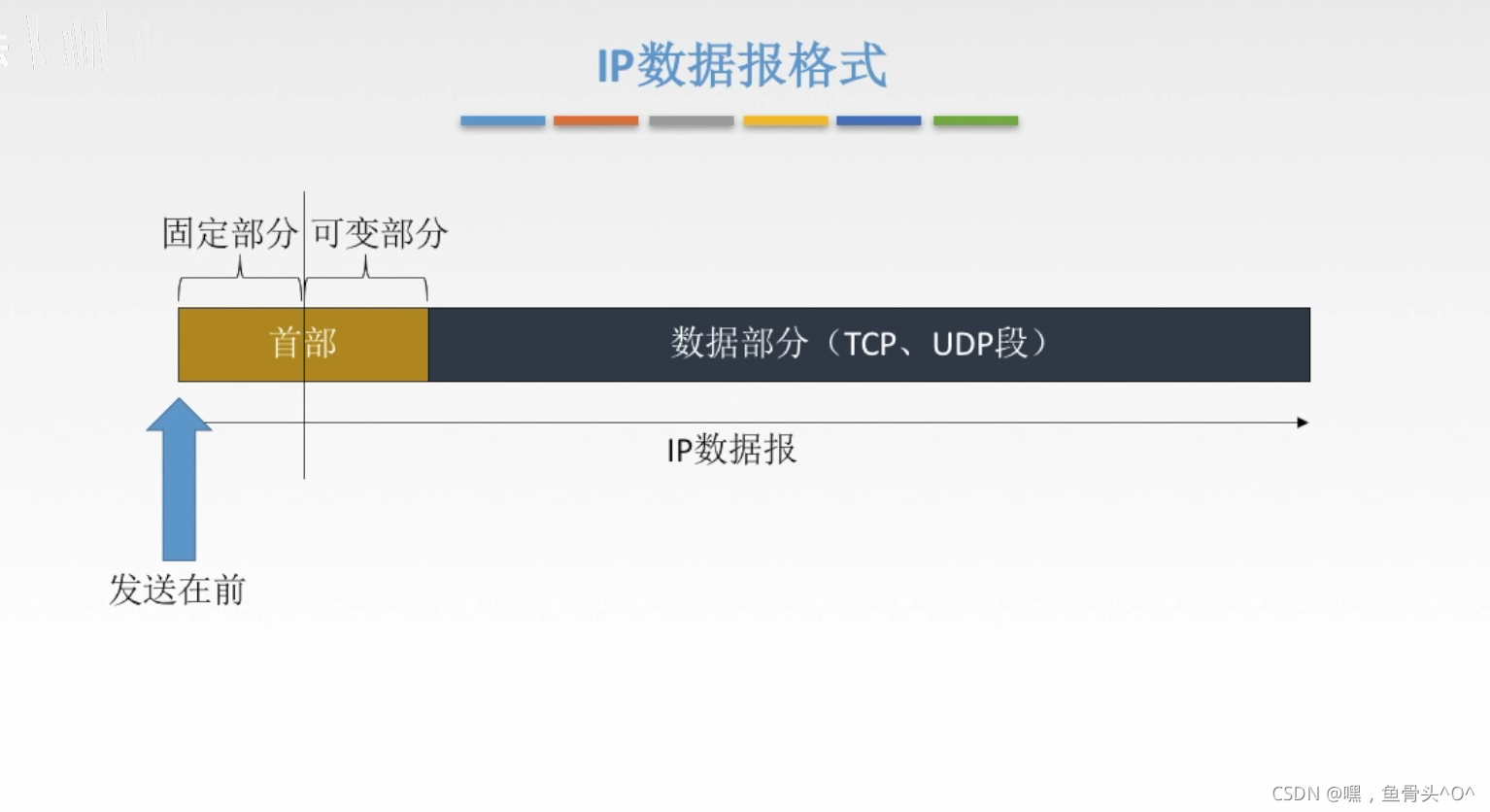

4.4.2 IP数据报格式

在这里插入图片描述
在这里插入图片描述

4.5 IP 数据报分片

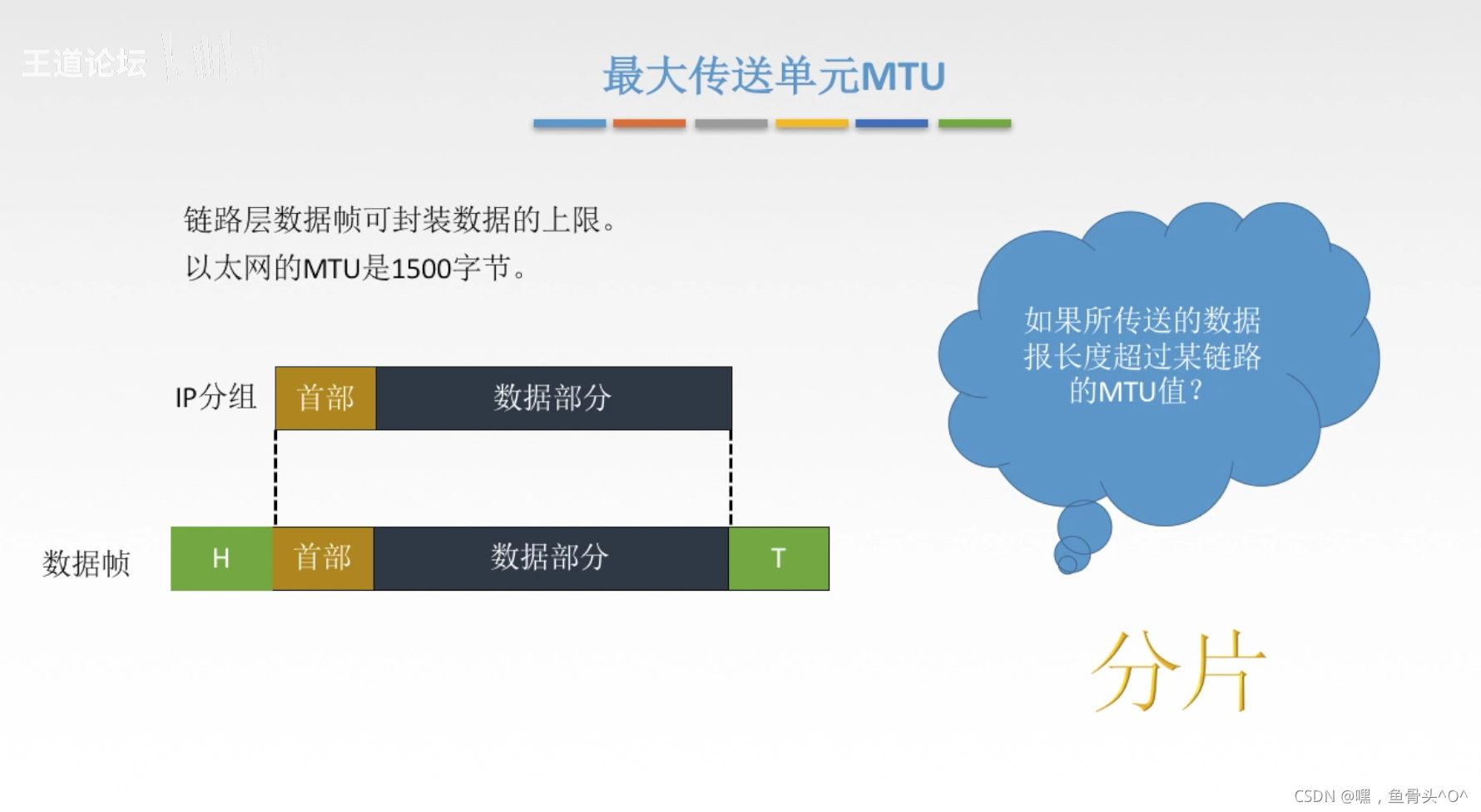

4.5.1 最大传送单元MTU

链路层可封装数据帧的上限。

以太网的 MTU 是1500字节。

在这里插入图片描述

4.5.2 IP数据报分片

在这里插入图片描述

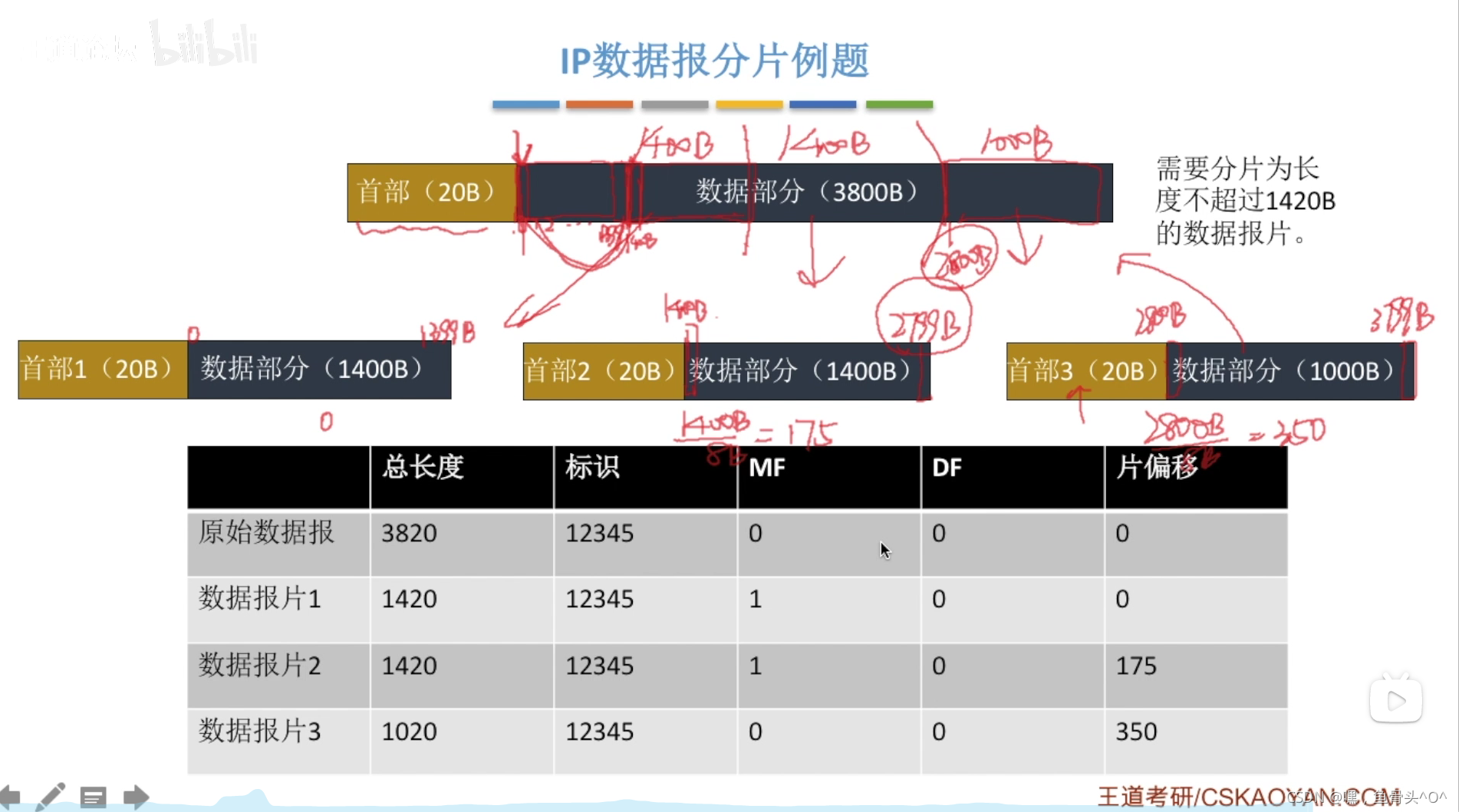

4.5.3 IP数据报分片例题

在这里插入图片描述
在这里插入图片描述

4.6 IPv4地址

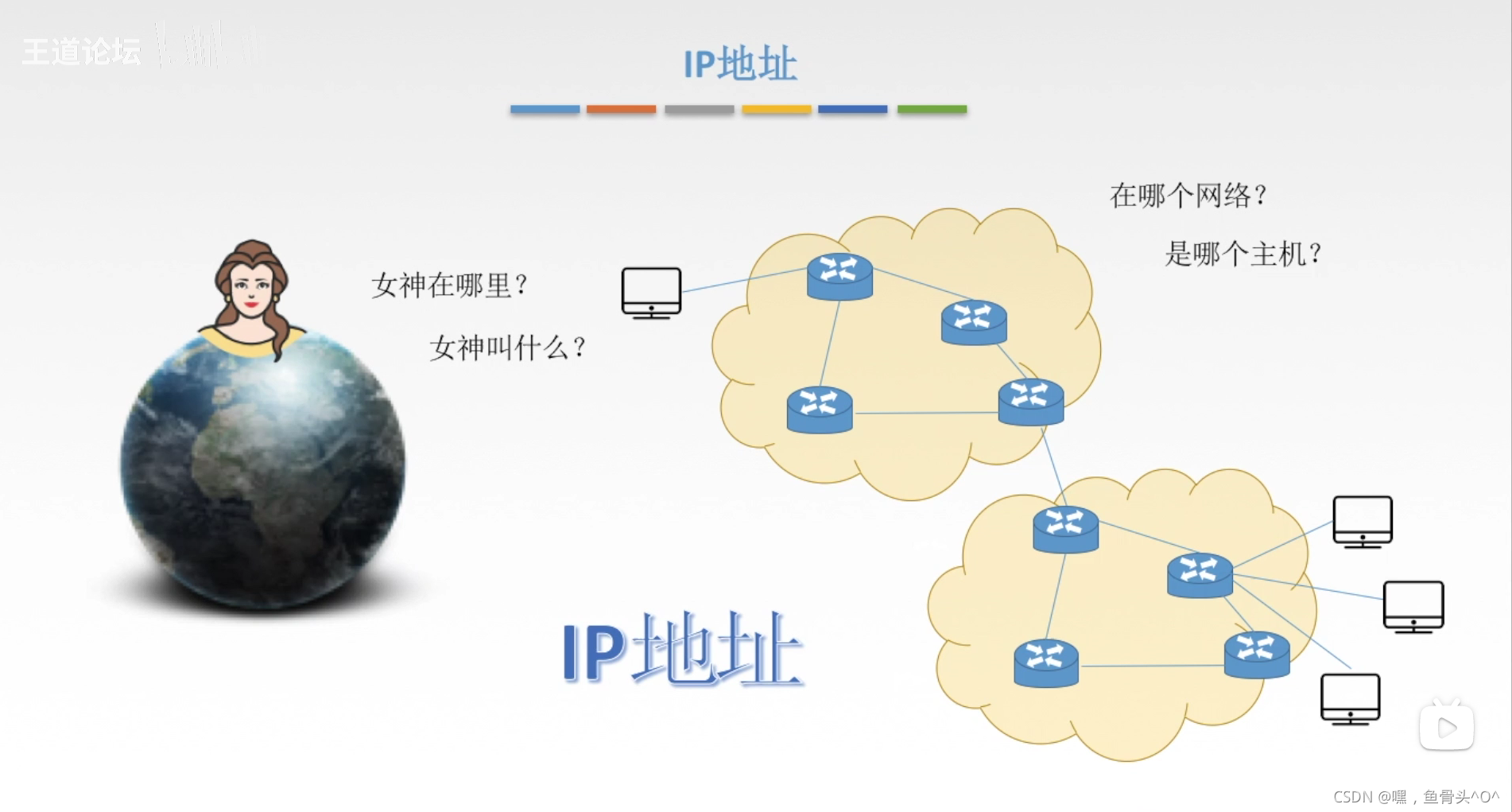

4.6.1 IP地址

在这里插入图片描述

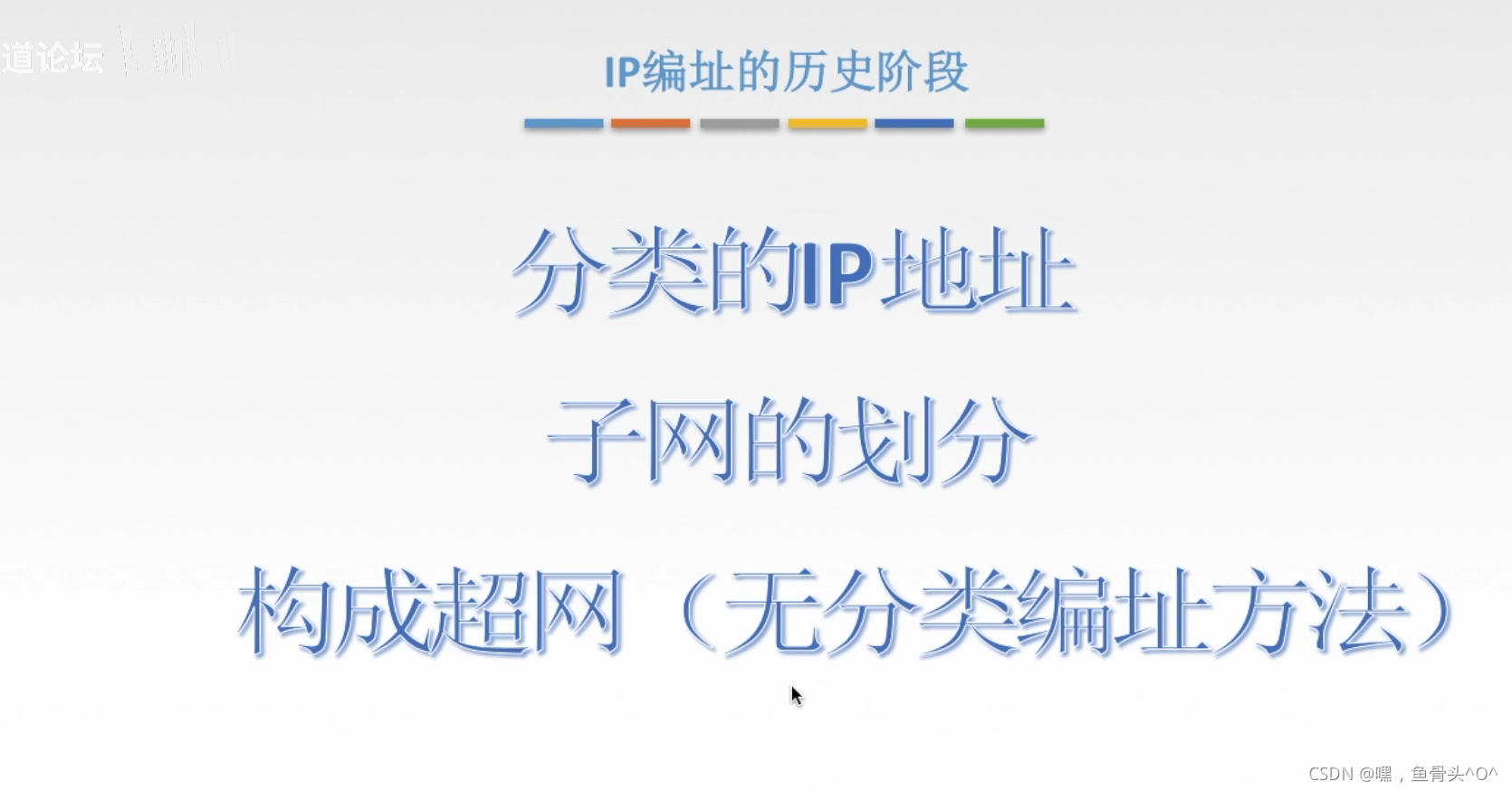

4.6.2 IP编址的历史阶段

在这里插入图片描述

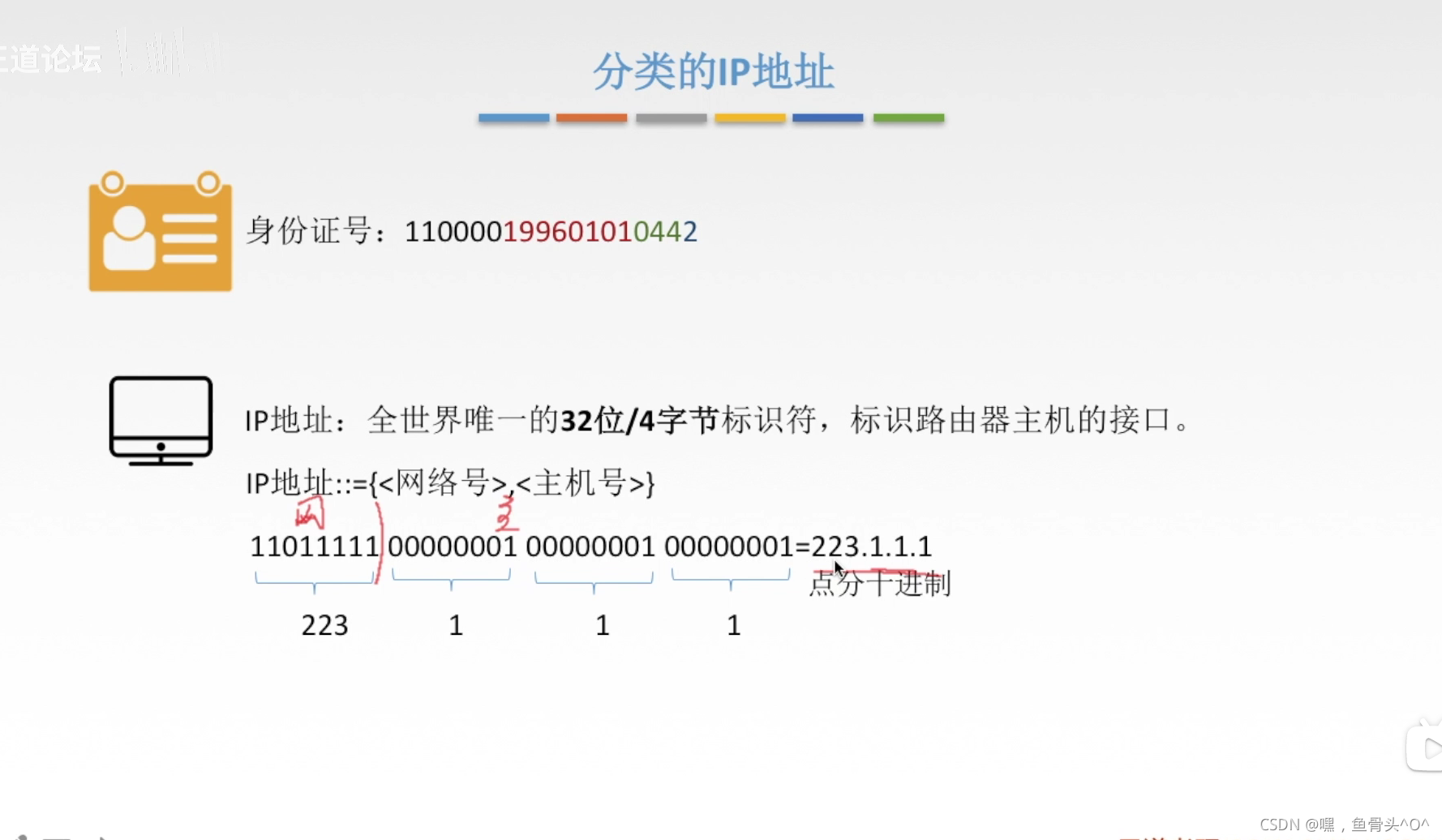

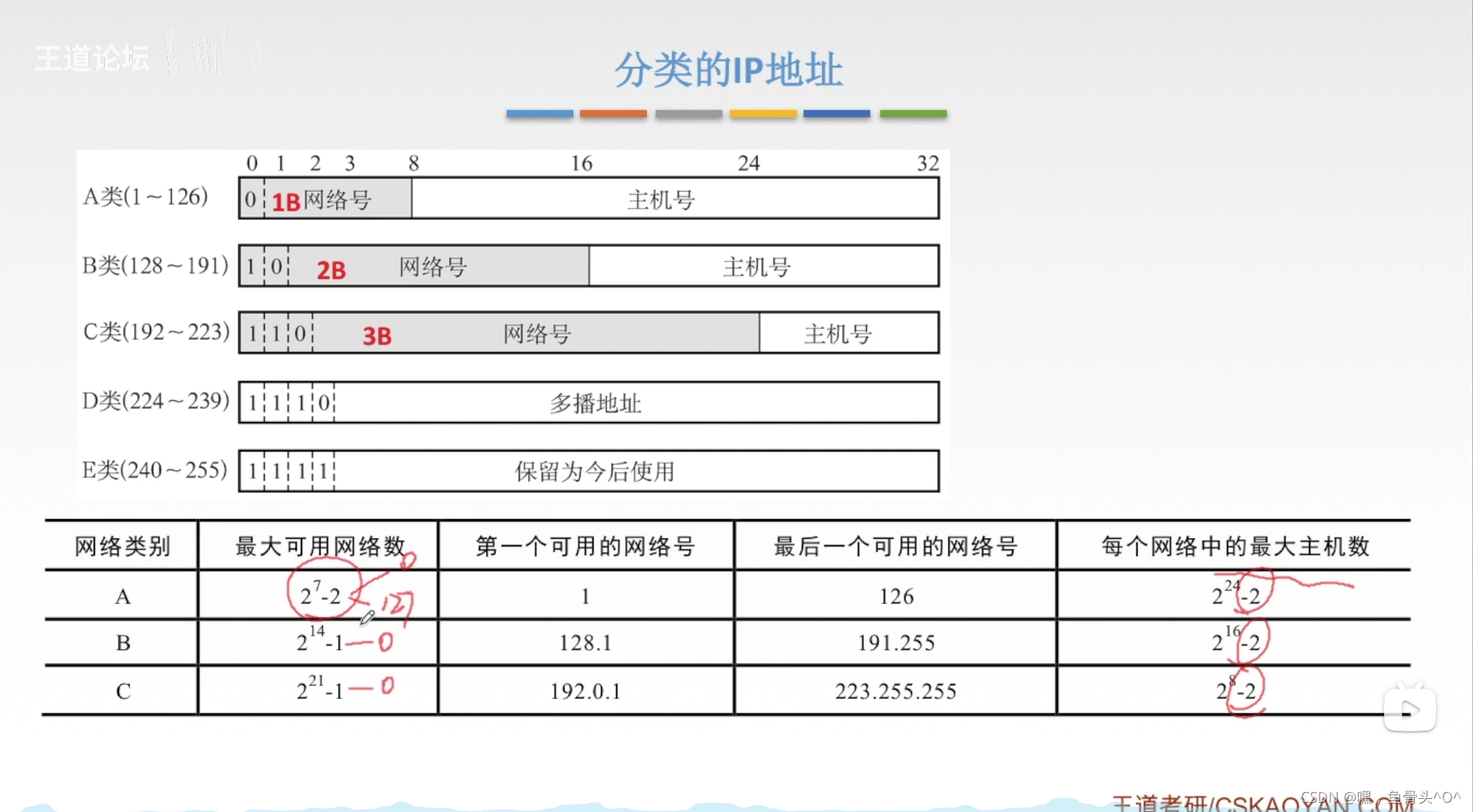

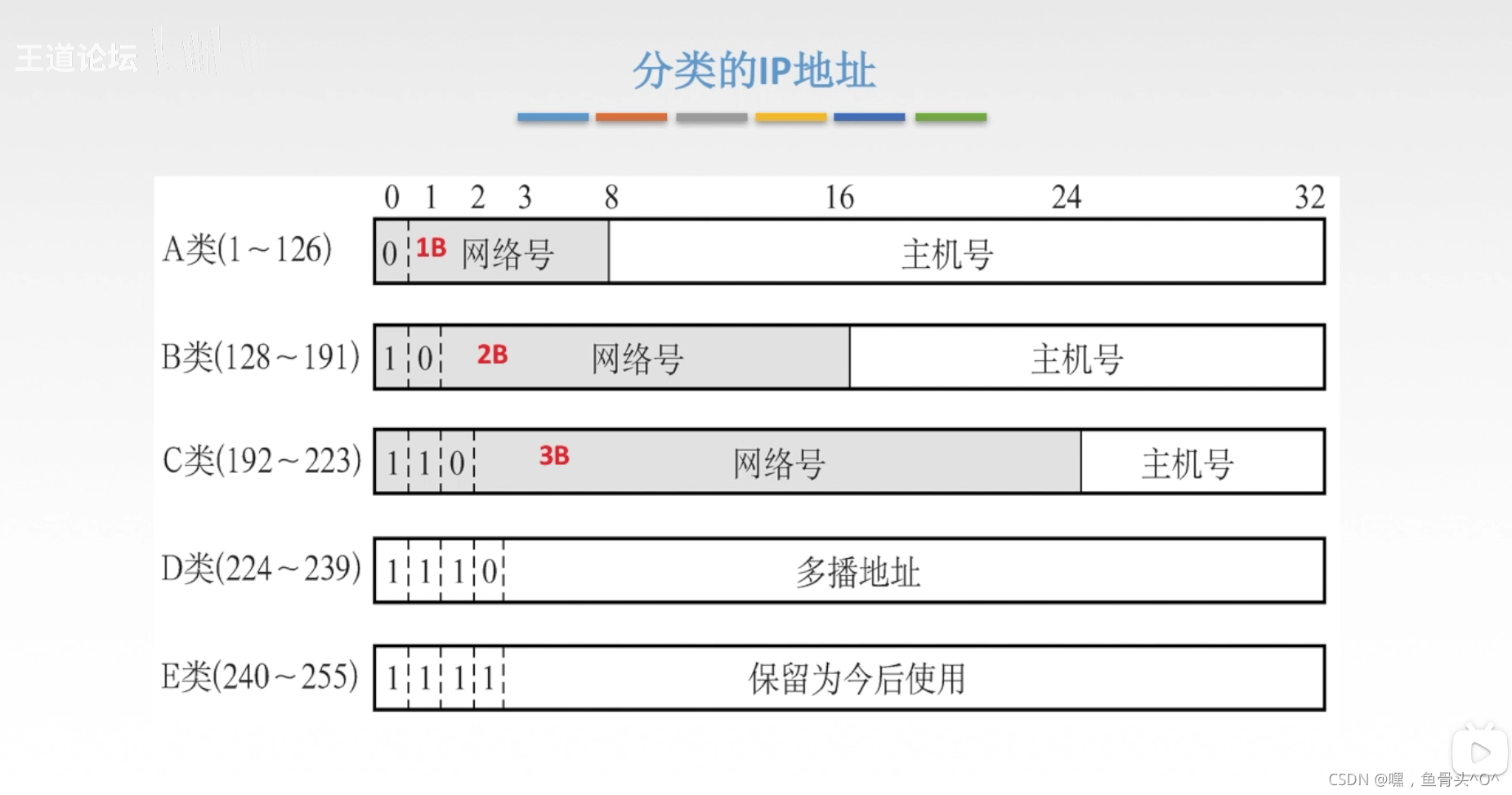

4.6.3 分类的IP地址

在这里插入图片描述

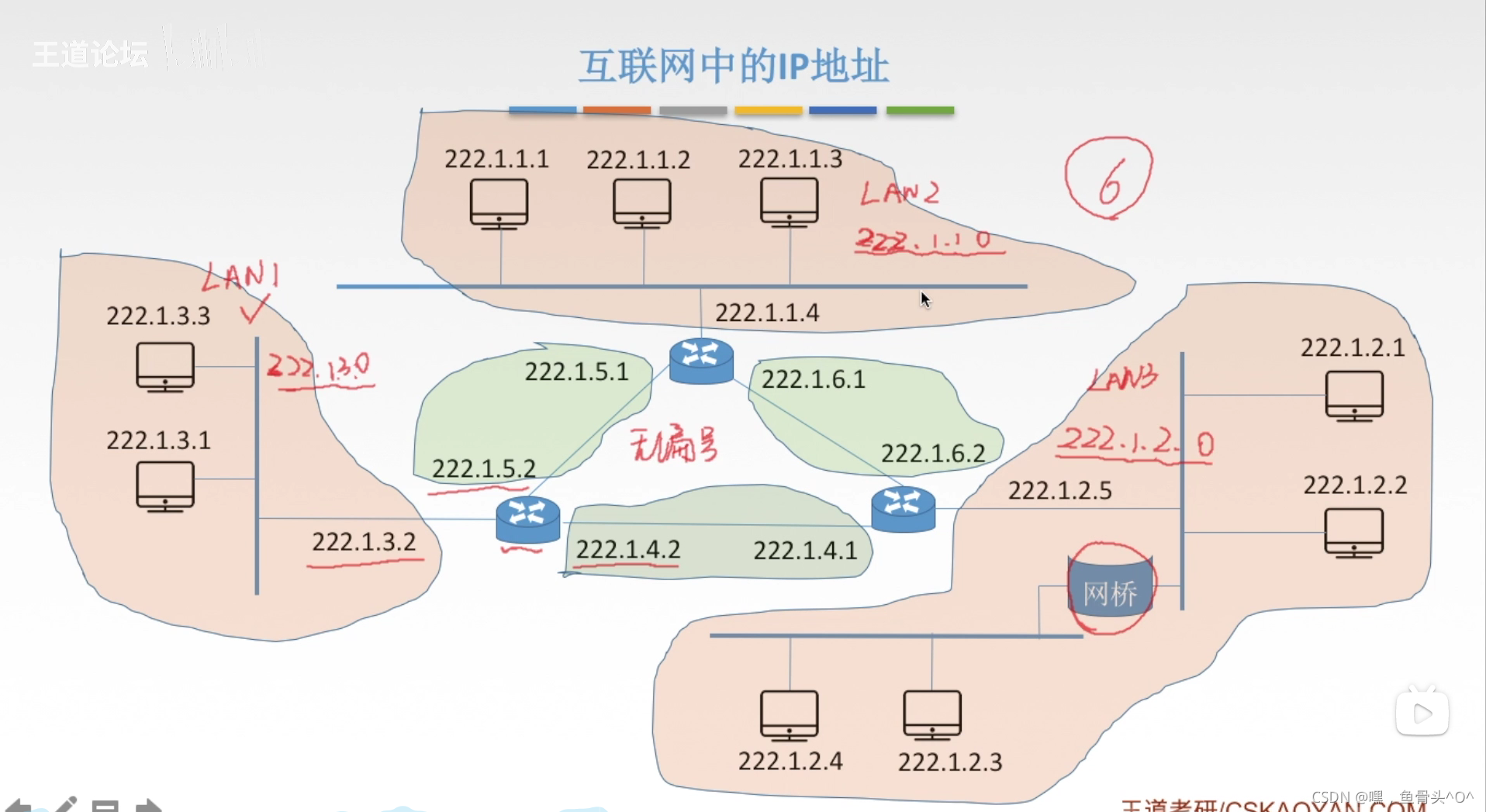

4.6.4互联网中的IP地址

在这里插入图片描述

4.6.5 分类的IP地址

在这里插入图片描述

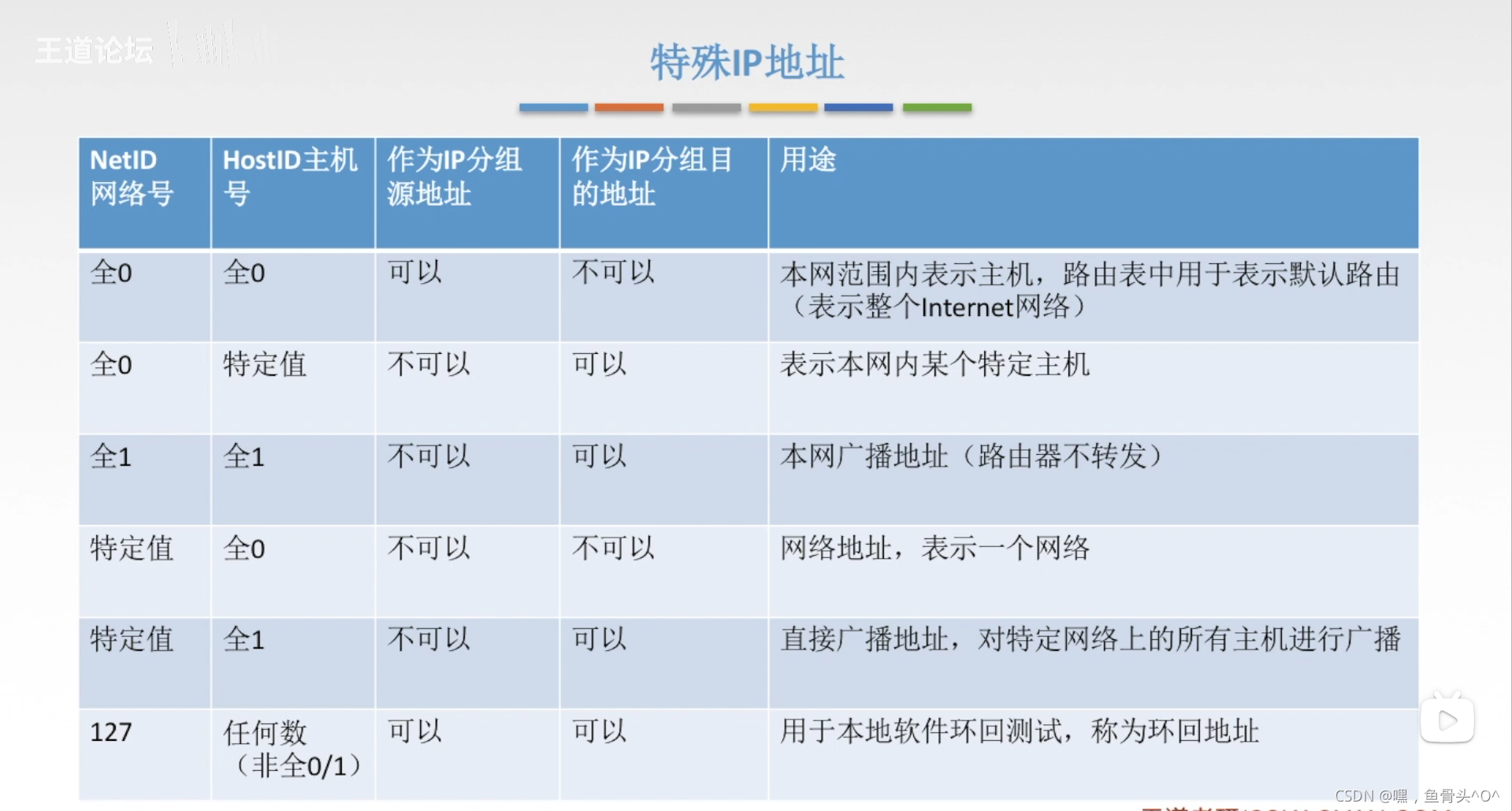

4.6.6 特殊IP地址

在这里插入图片描述

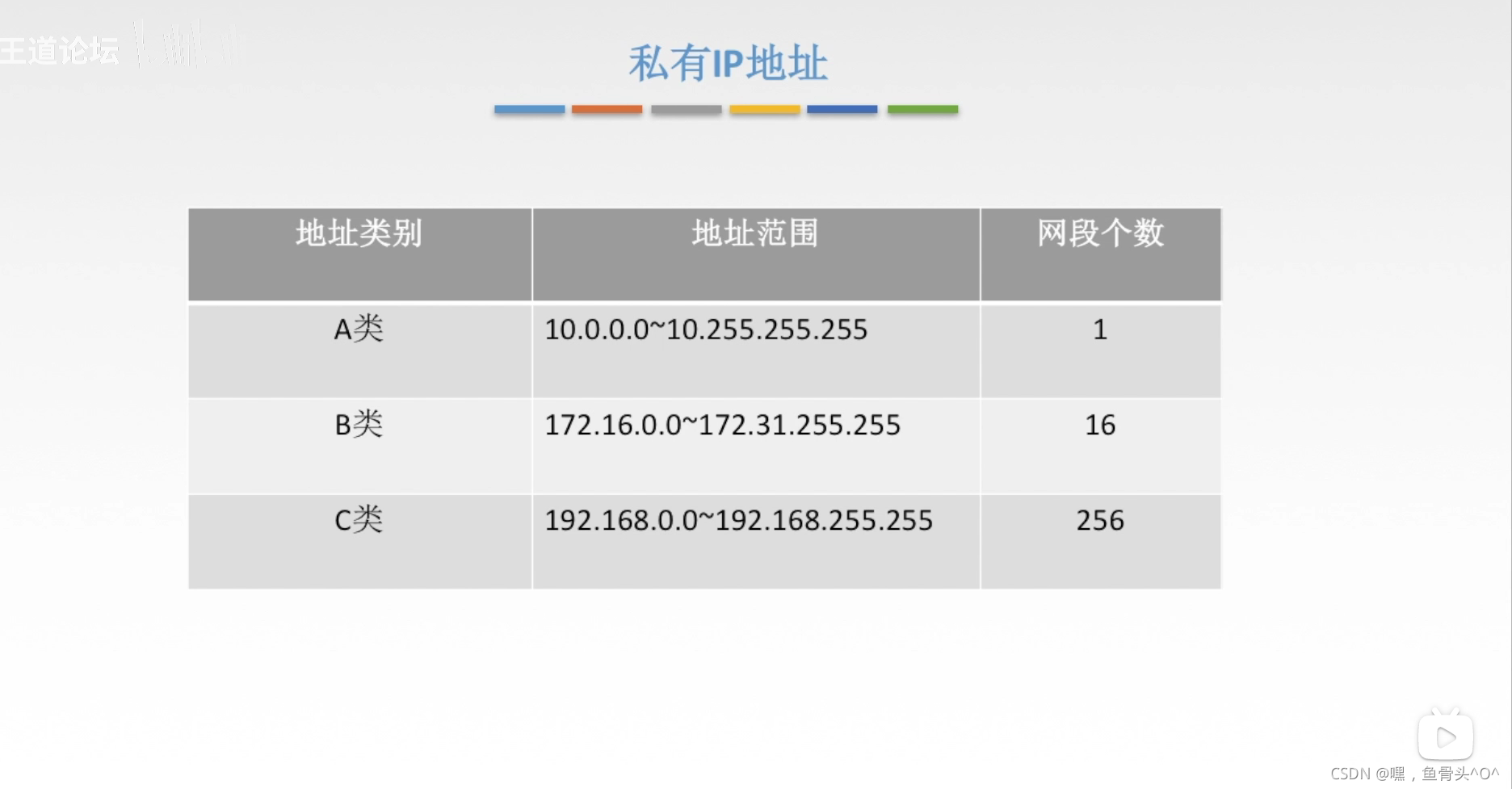

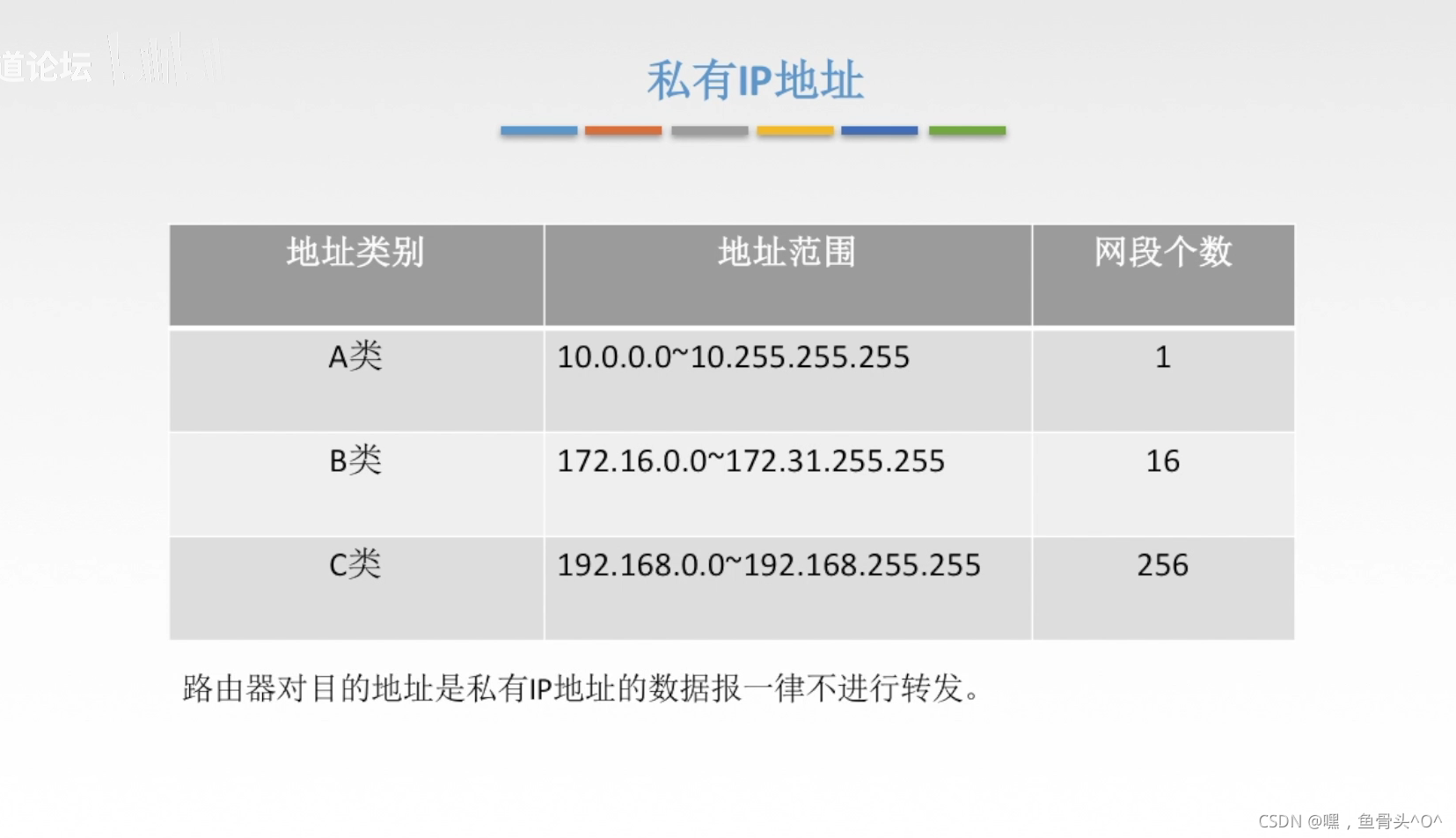

4.6.7 私有IP地址

在这里插入图片描述

4.6.8 分类的IP地址

在这里插入图片描述

4.7 网络地址转换（NAT）

4.7.1 私有IP地址

路由器对目的地址是私有IP地址的数据报一律不进行转发

在这里插入图片描述

4.7.2 网络地址转换NAT

在这里插入图片描述

4.8 子网划分与子网掩码

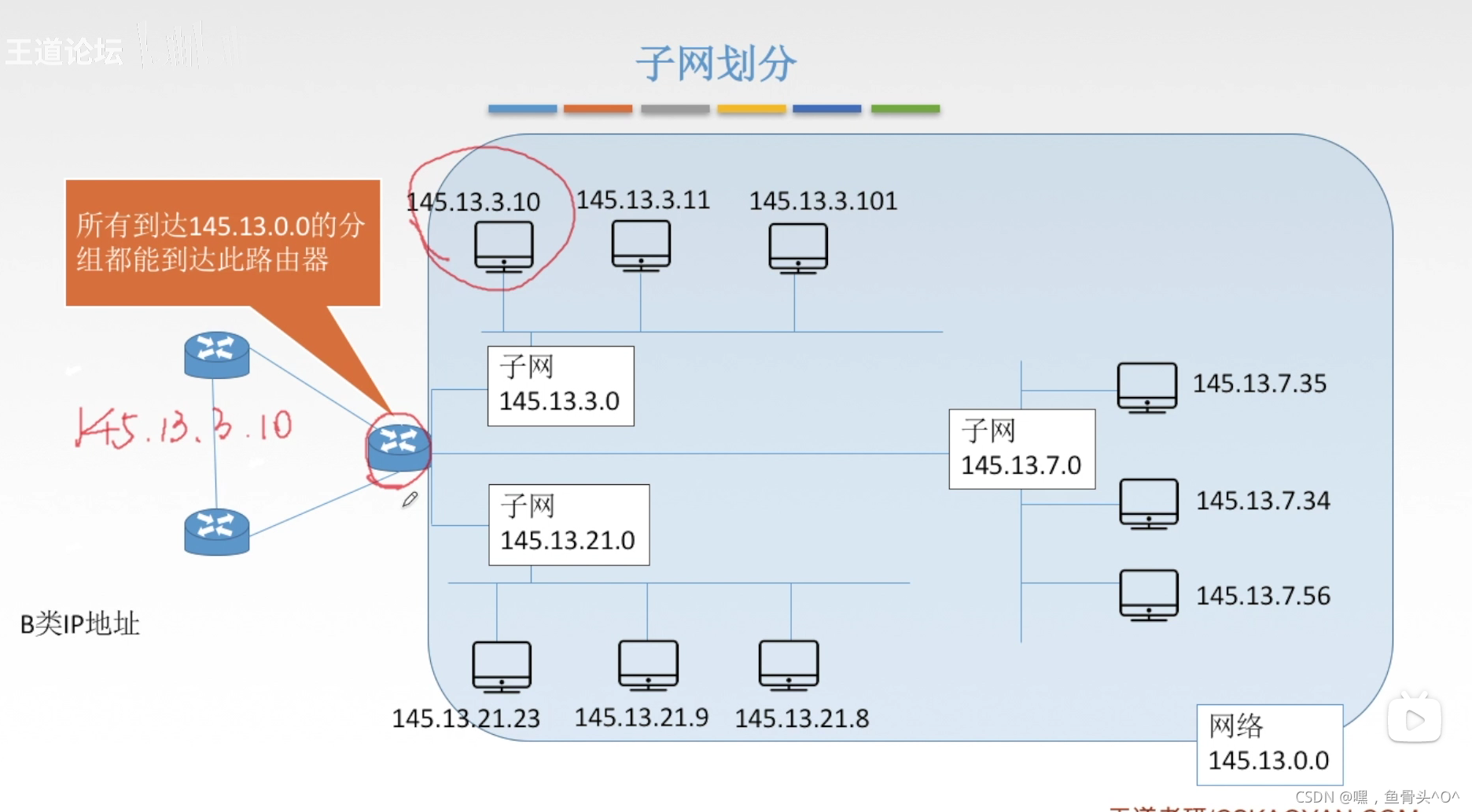

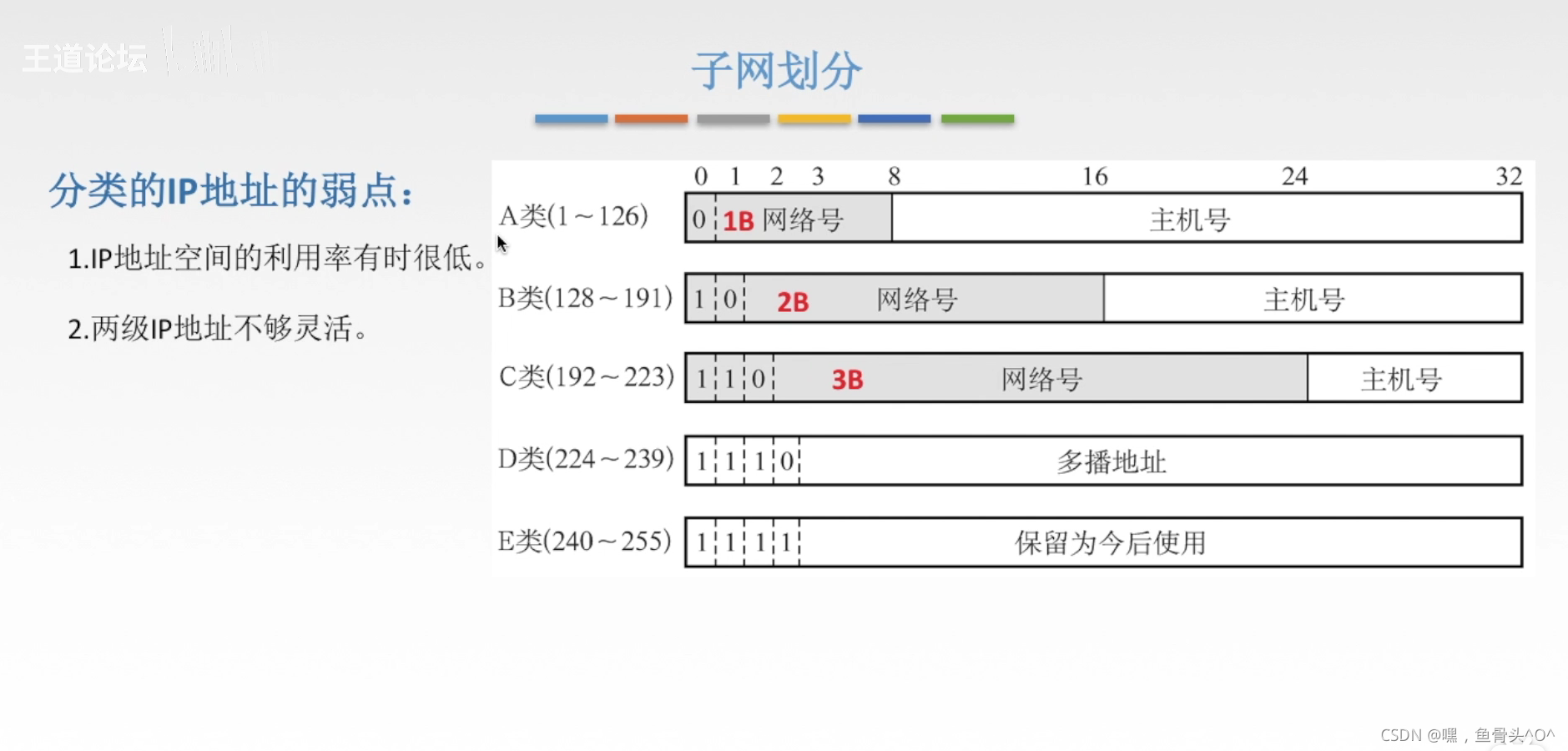

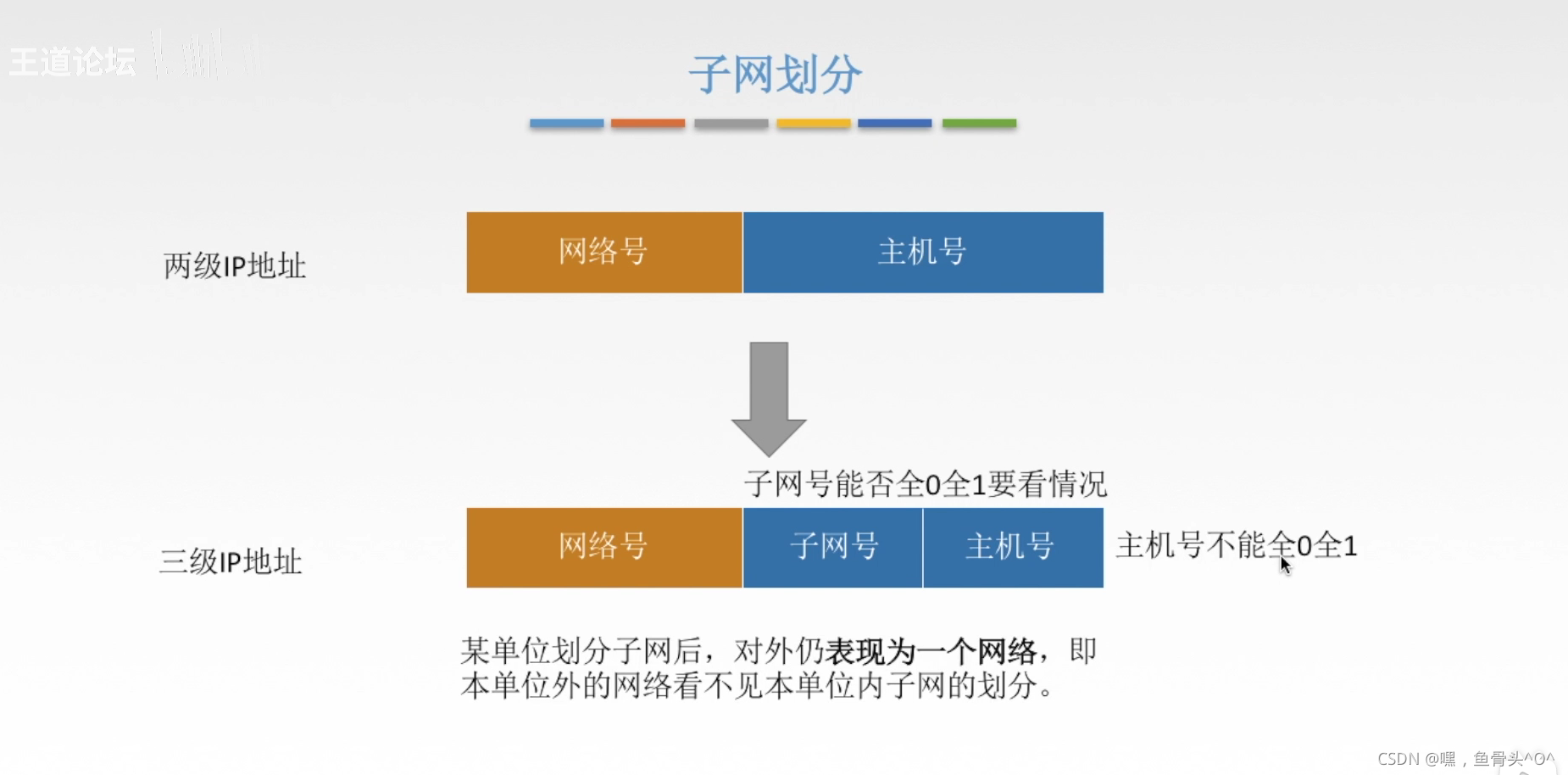

4.8.1 子网划分

分类的IP地址的弱点：

  1. IP地址空间的利用率有时很低
  2. 两级IP地址不够灵活

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

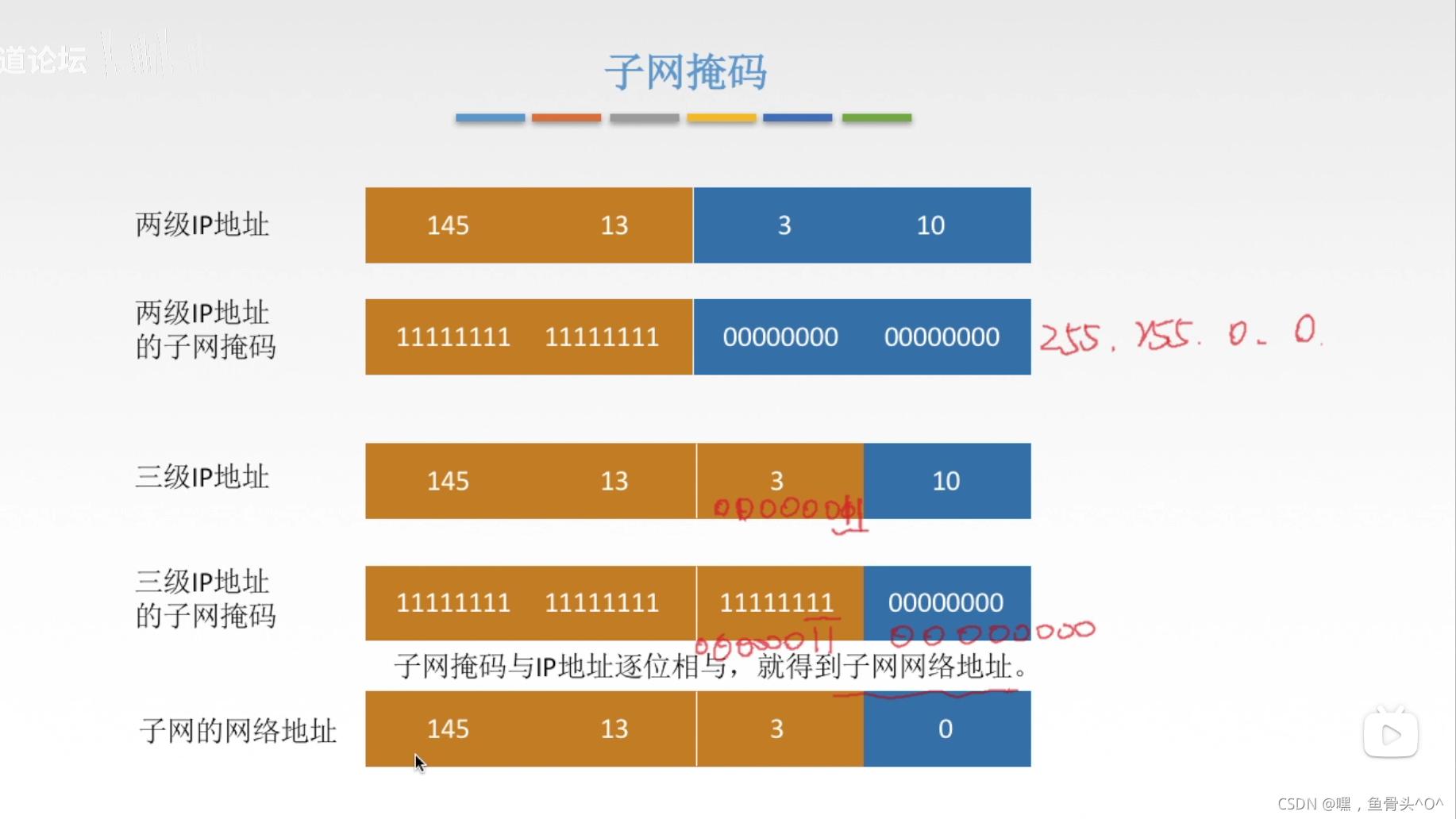

4.8.2 子网掩码

在这里插入图片描述

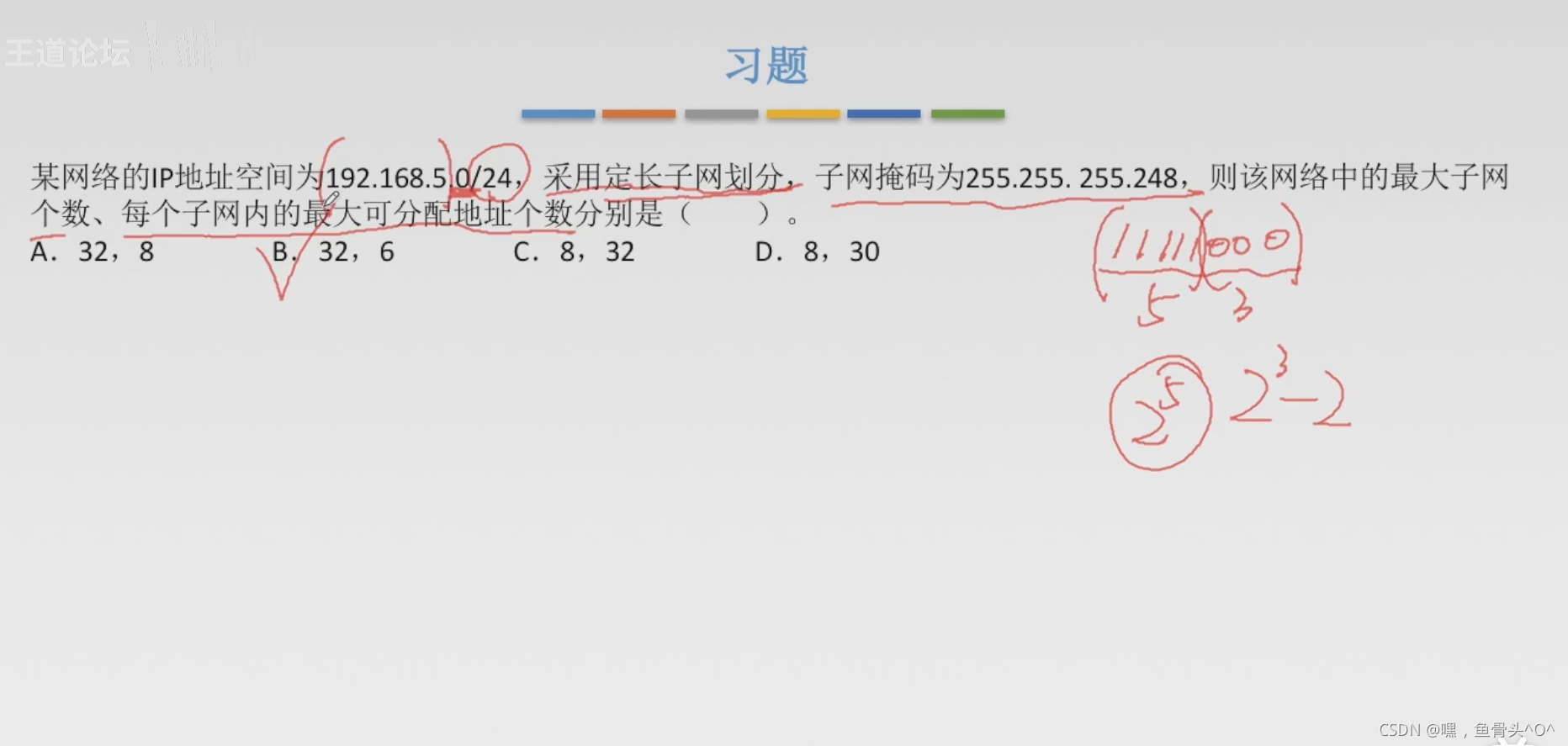

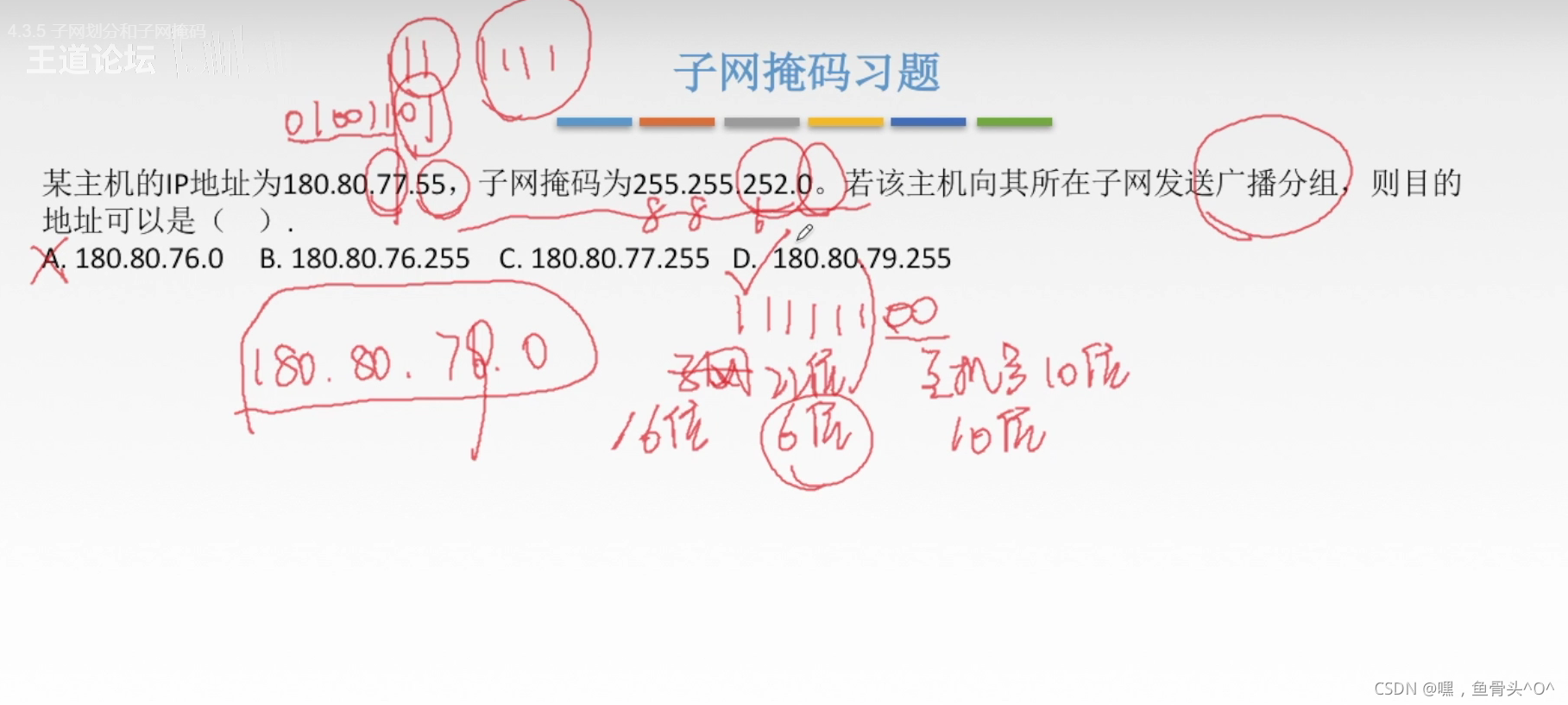

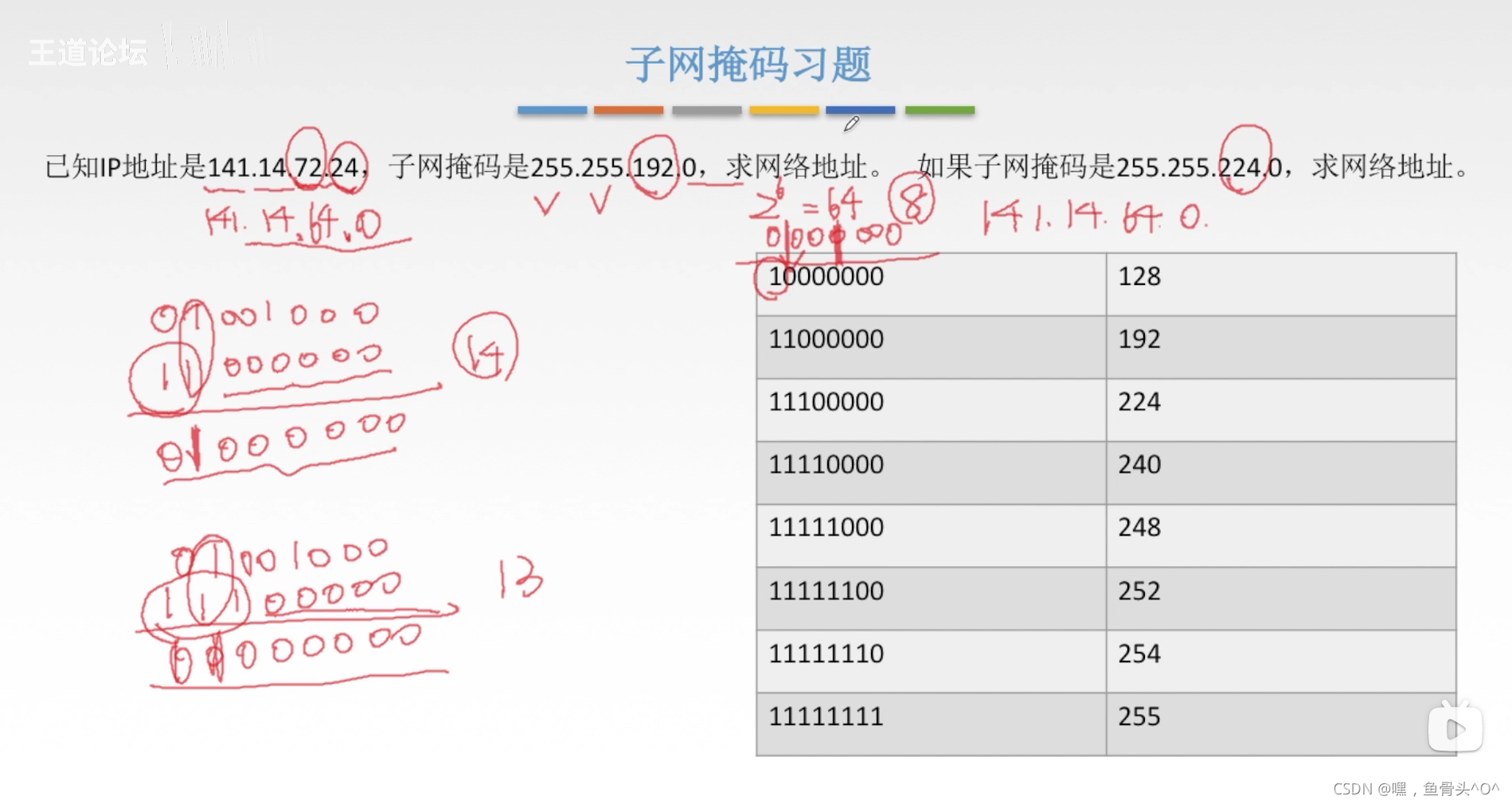

4.8.3 子网掩码习题

在这里插入图片描述
在这里插入图片描述

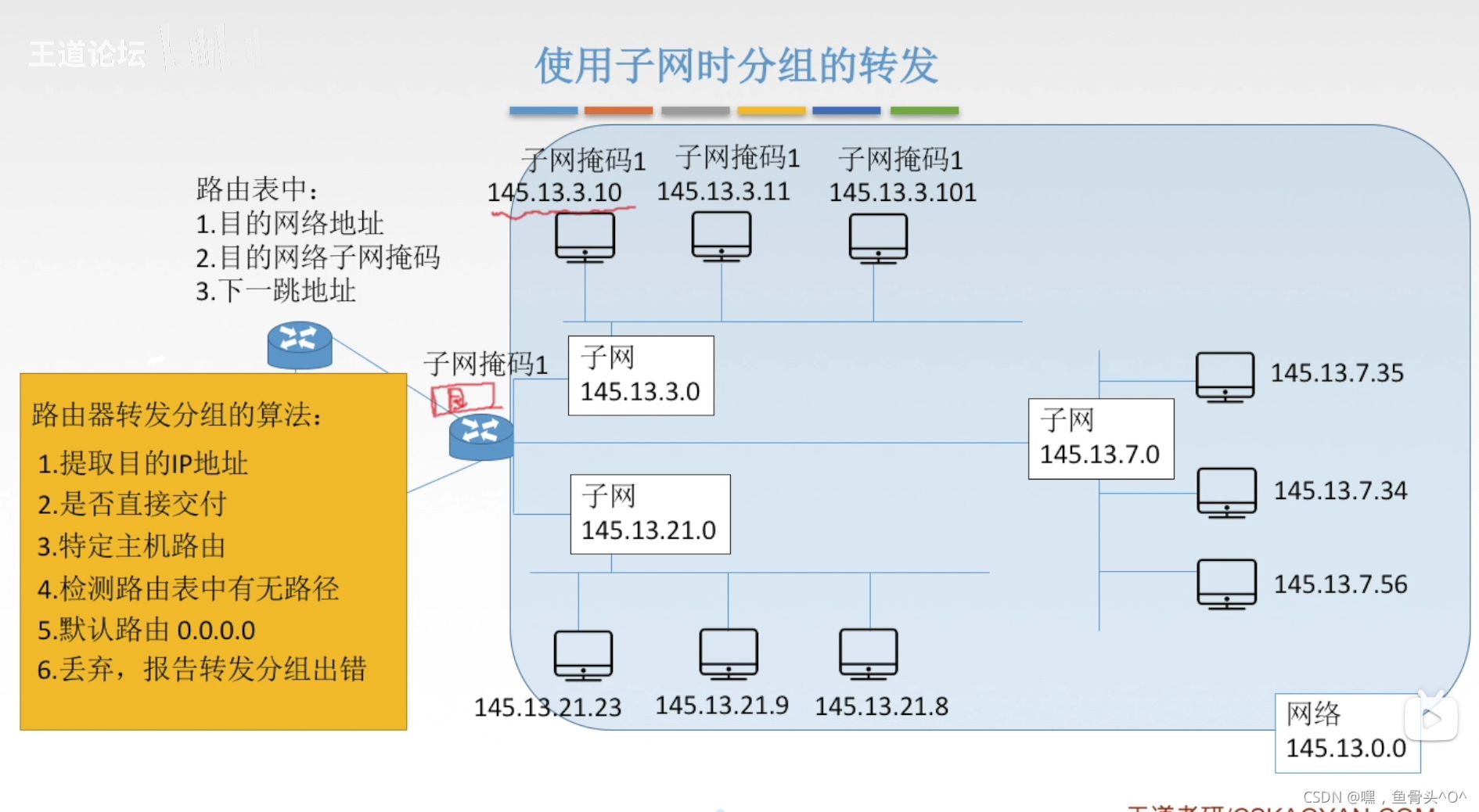

4.8.4 使用子网时分组的转发

在这里插入图片描述

4.9 无分类编址CIDR（构成超网）

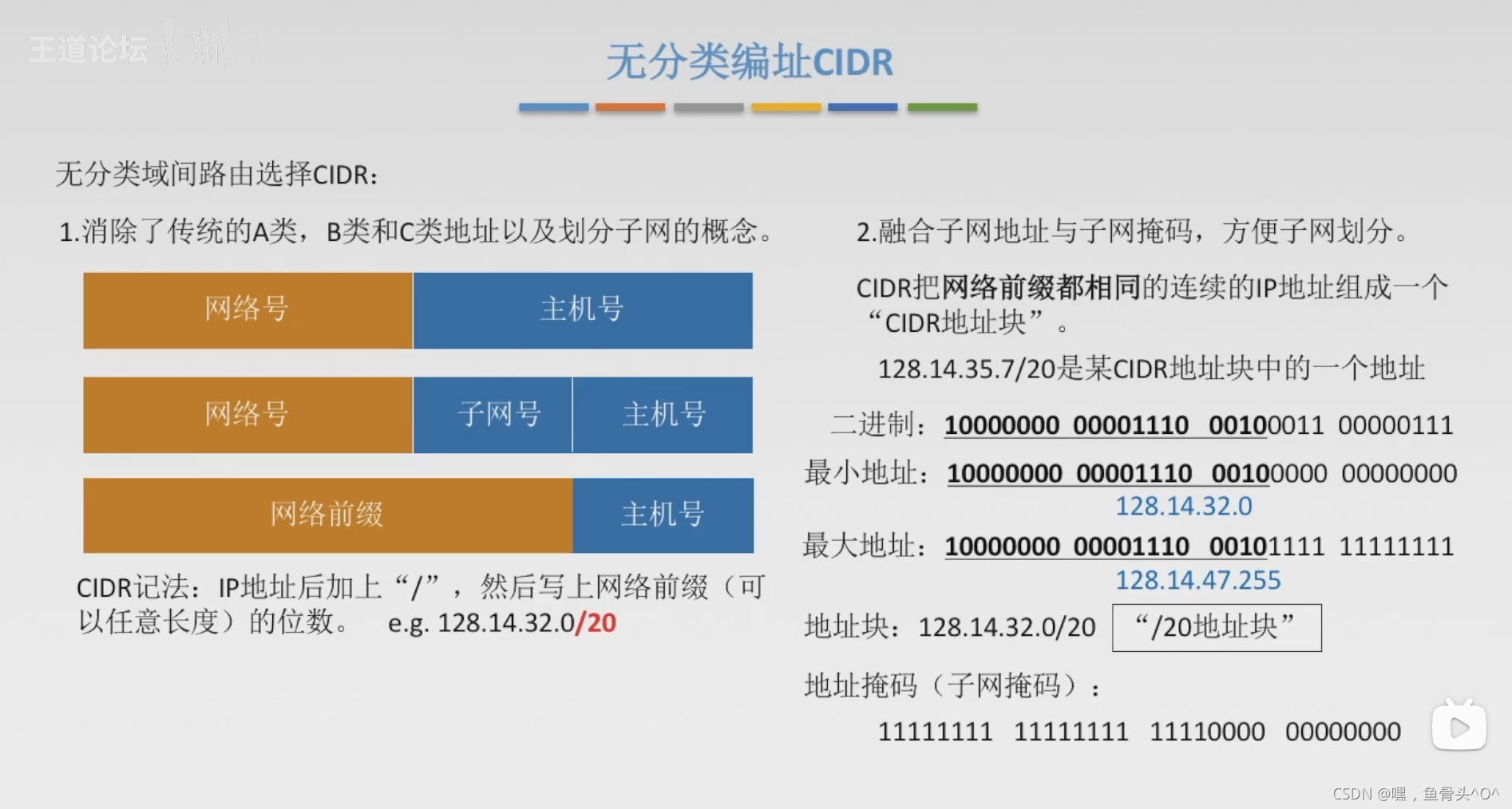

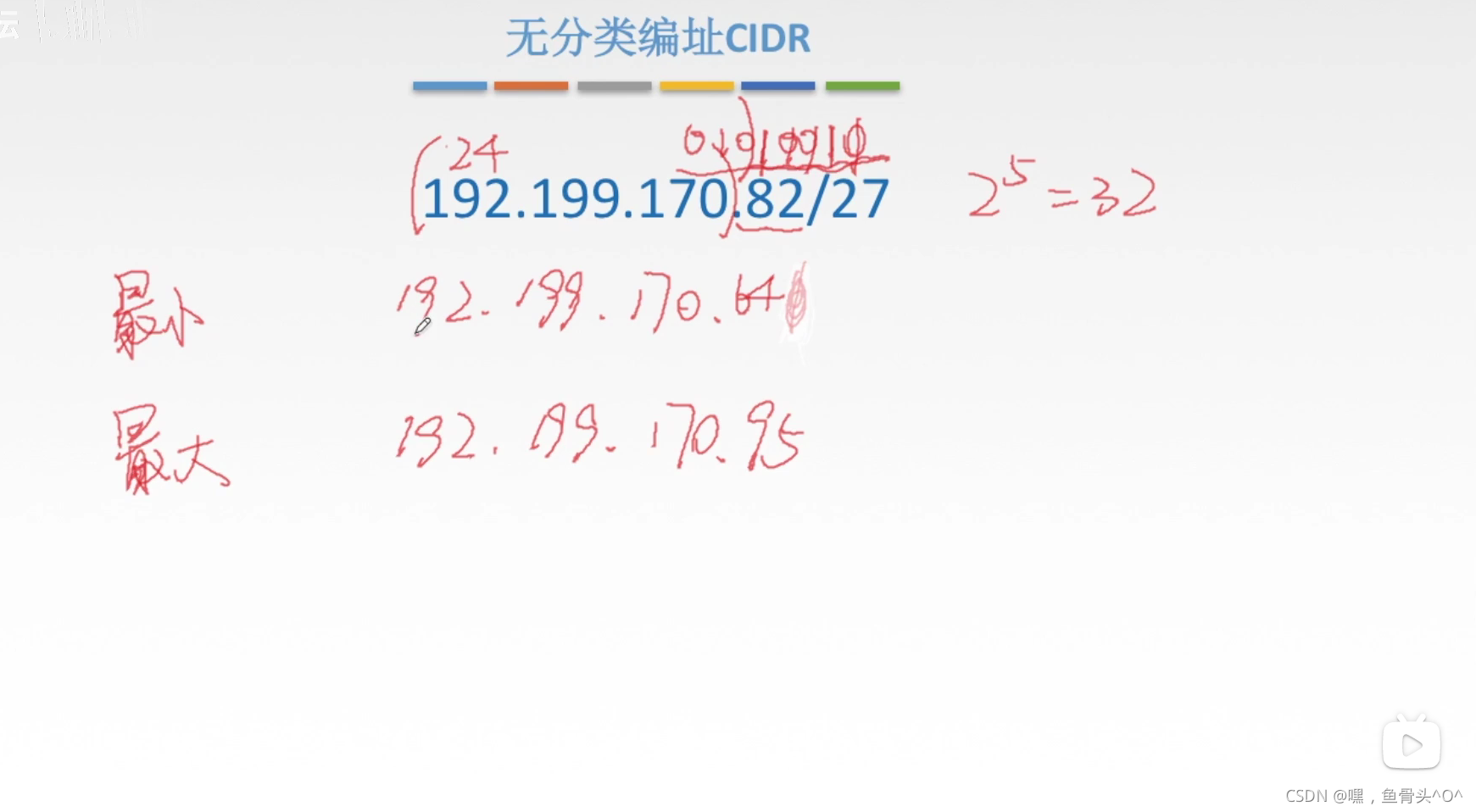

4.9.1 无分类编址CIDR

在这里插入图片描述
在这里插入图片描述

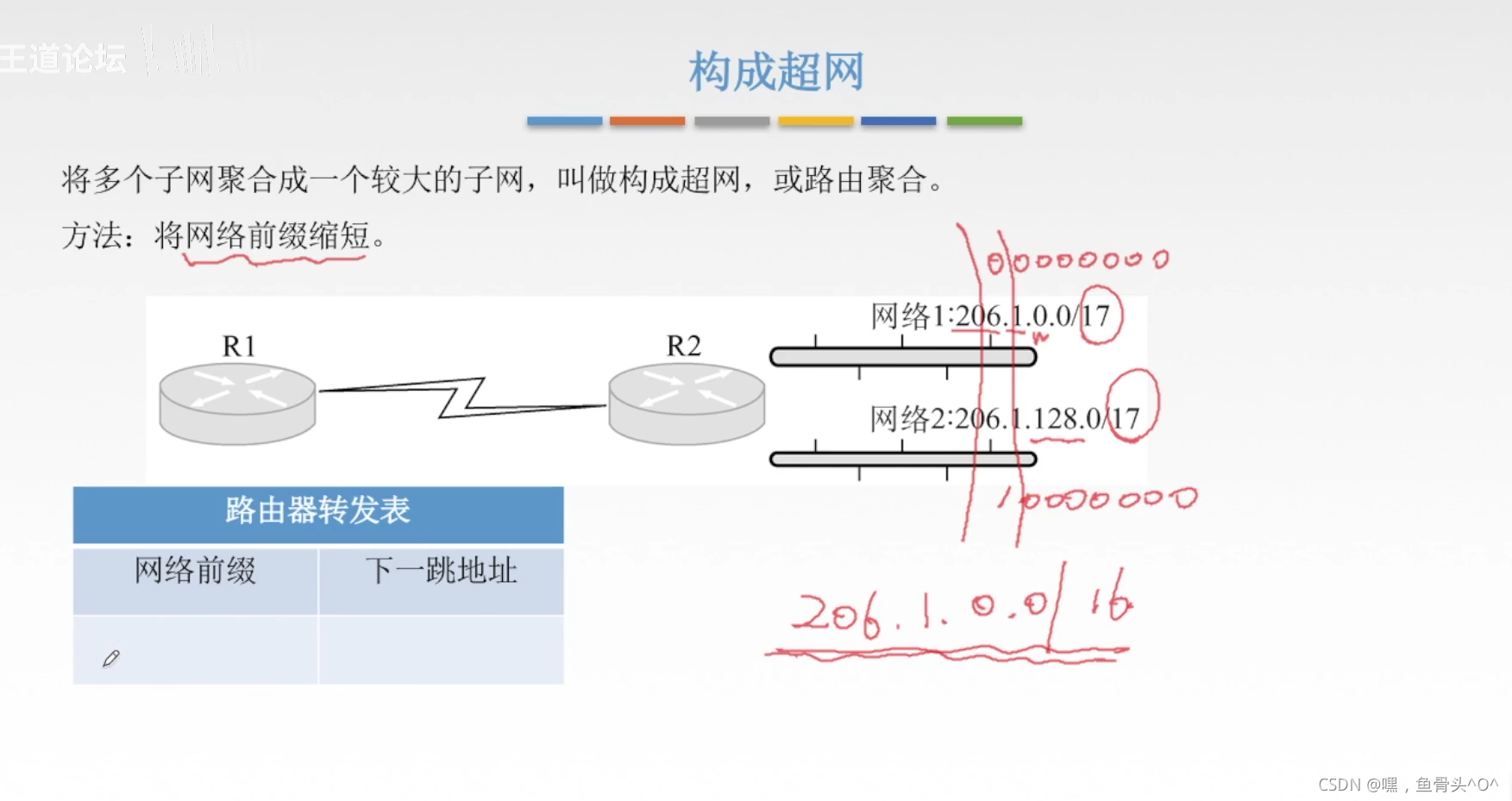

4.9.2 构成超网

在这里插入图片描述

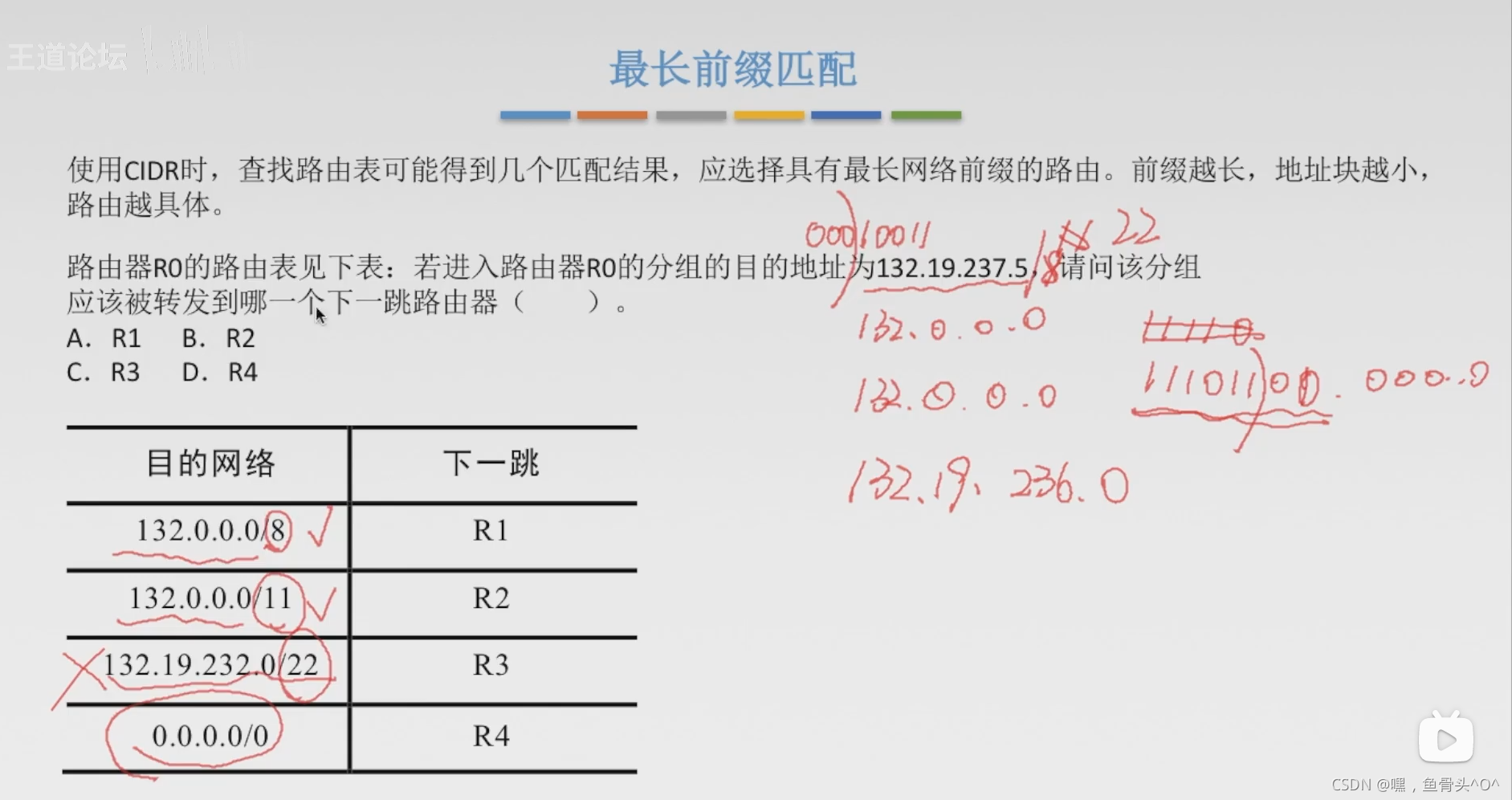

4.9.3 最长前缀匹配

在这里插入图片描述

4.9.4 习题

在这里插入图片描述

4.10 ARP协议

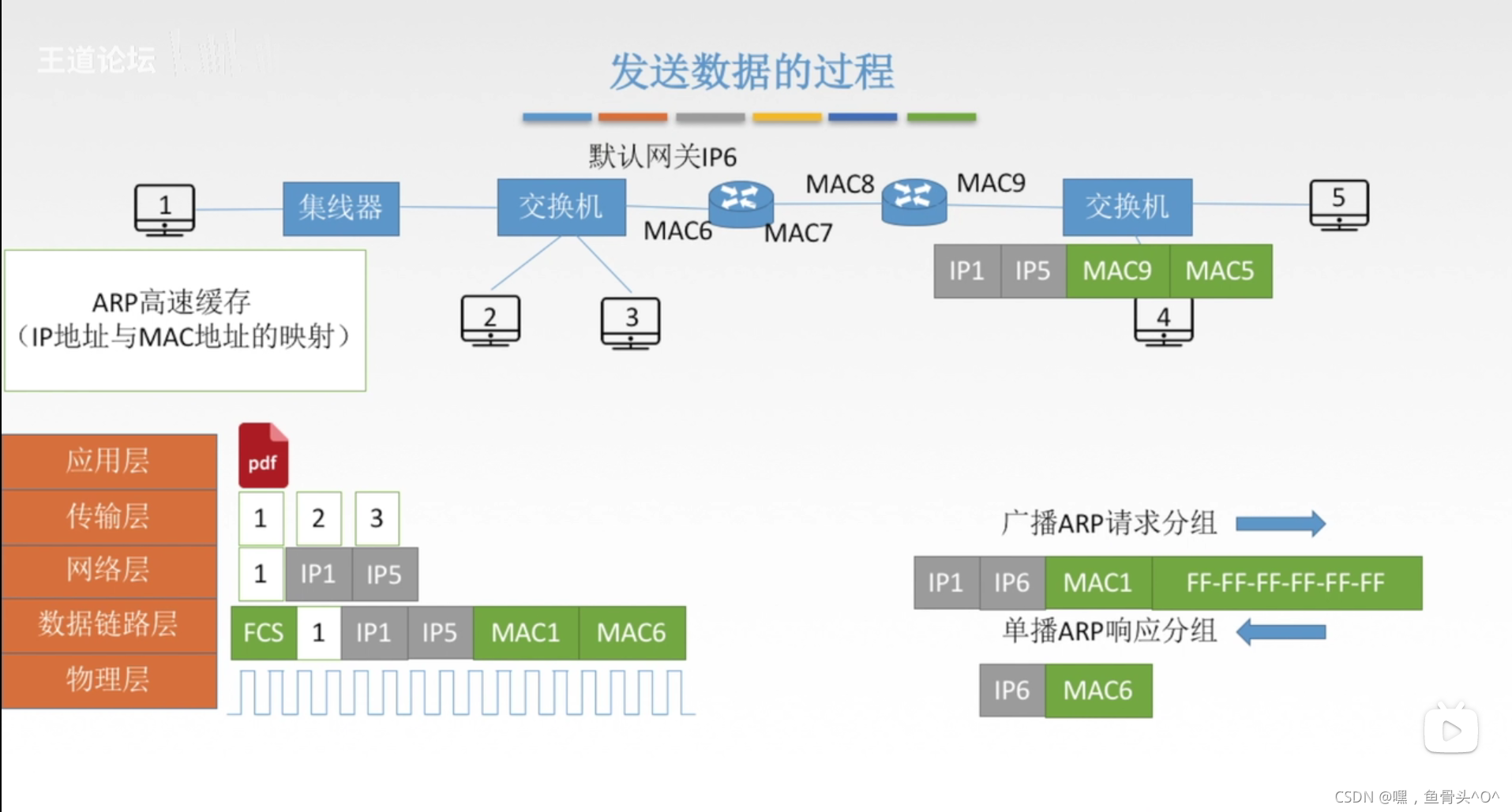

4.10.1 发送数据的过程

在这里插入图片描述

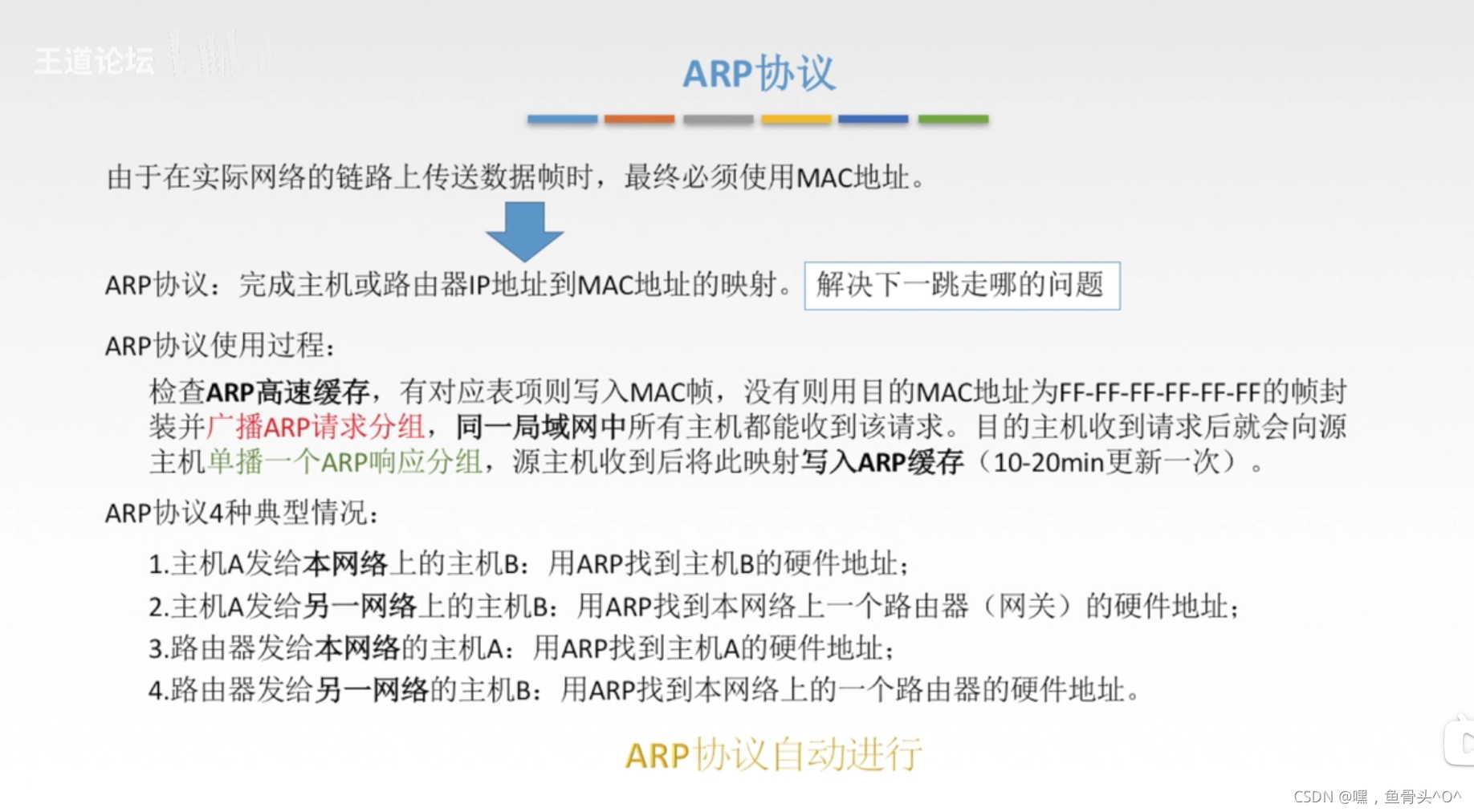

4.10.2 ARP协议

在这里插入图片描述

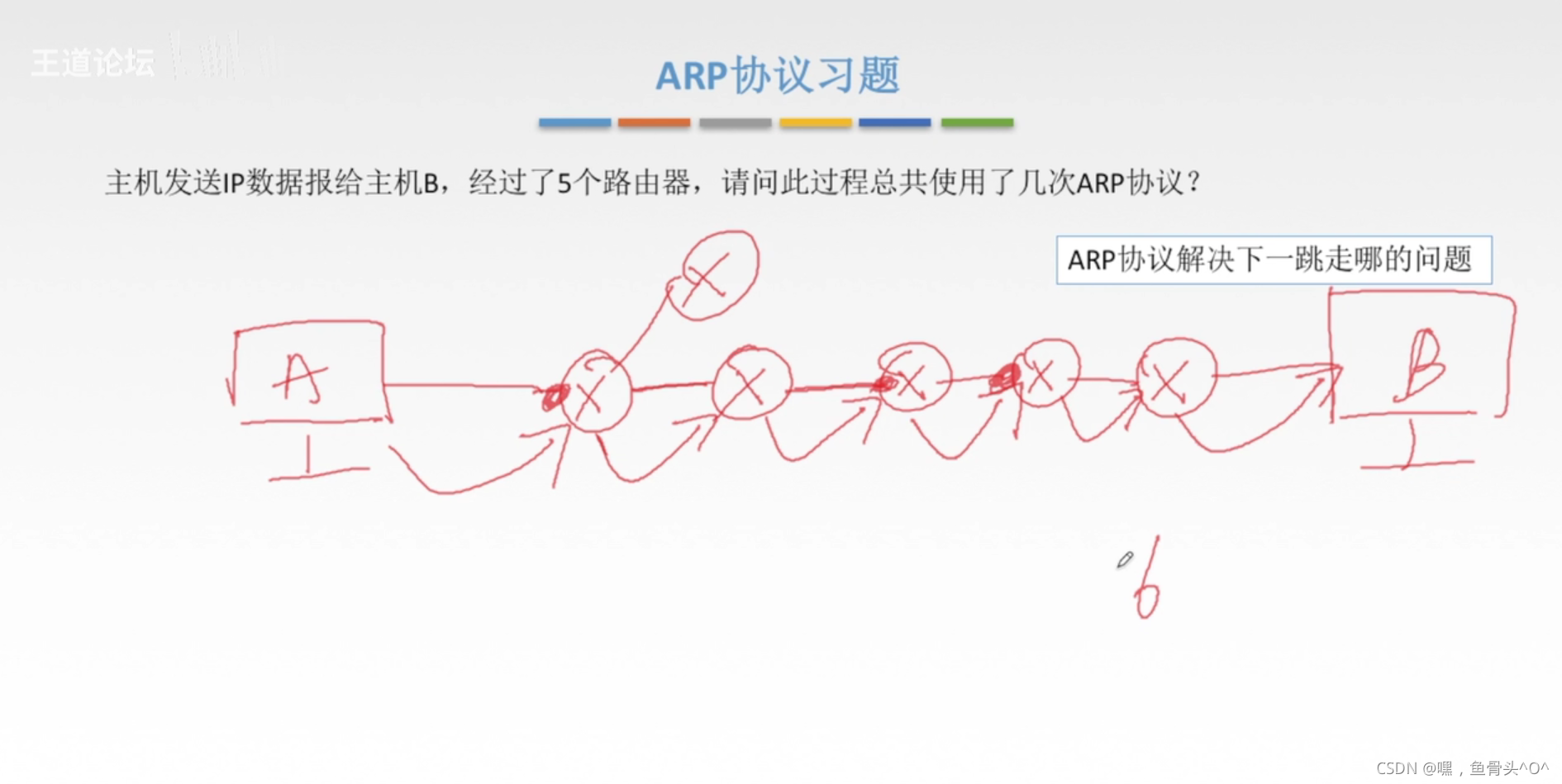

4.10.3 ARP协议例题

在这里插入图片描述

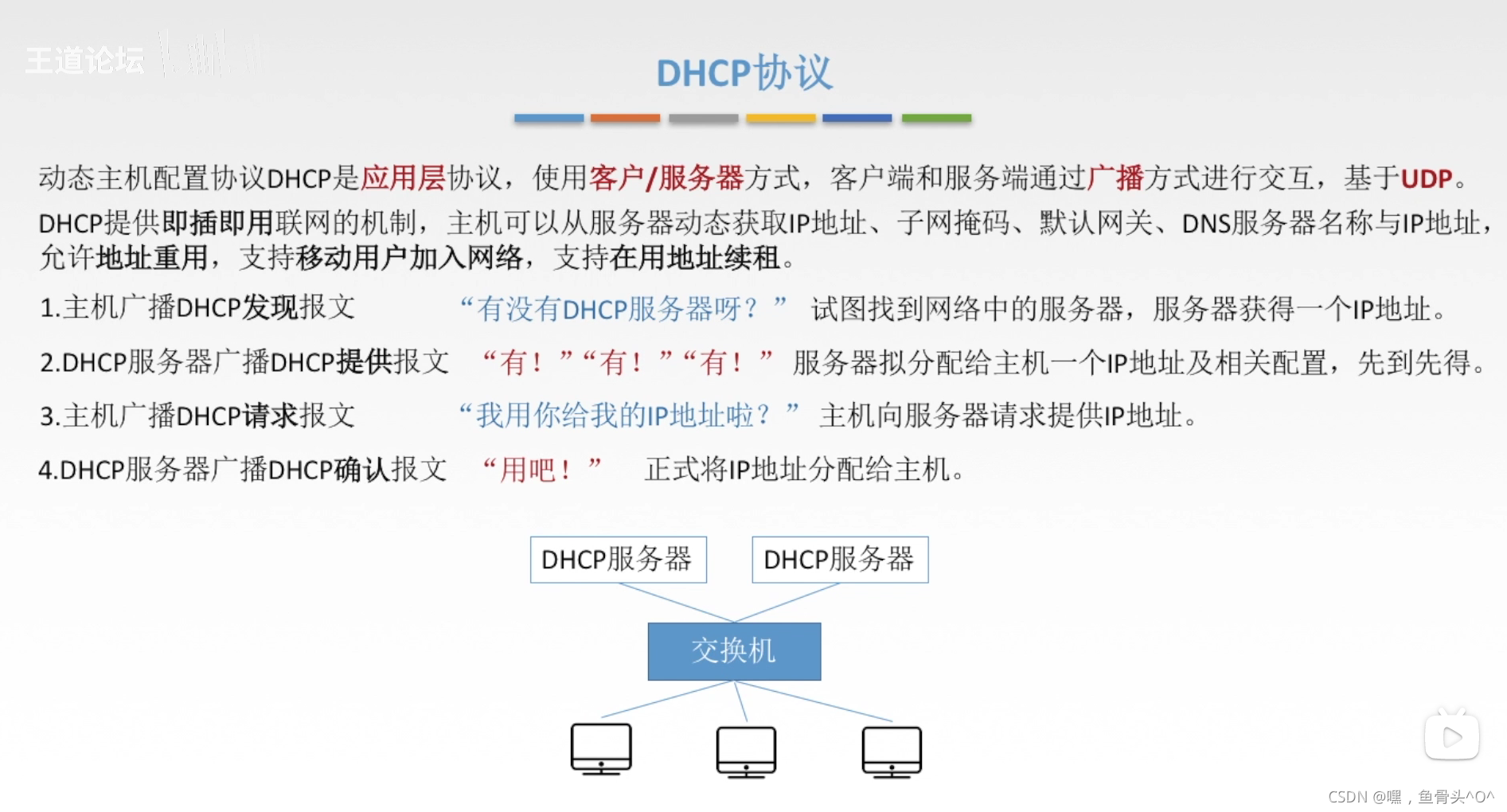

4.11 DHCP协议

4.11.1 DCHP协议

在这里插入图片描述

4.12 ICMP协议

4.12.1 TCP/IP协议栈

在这里插入图片描述

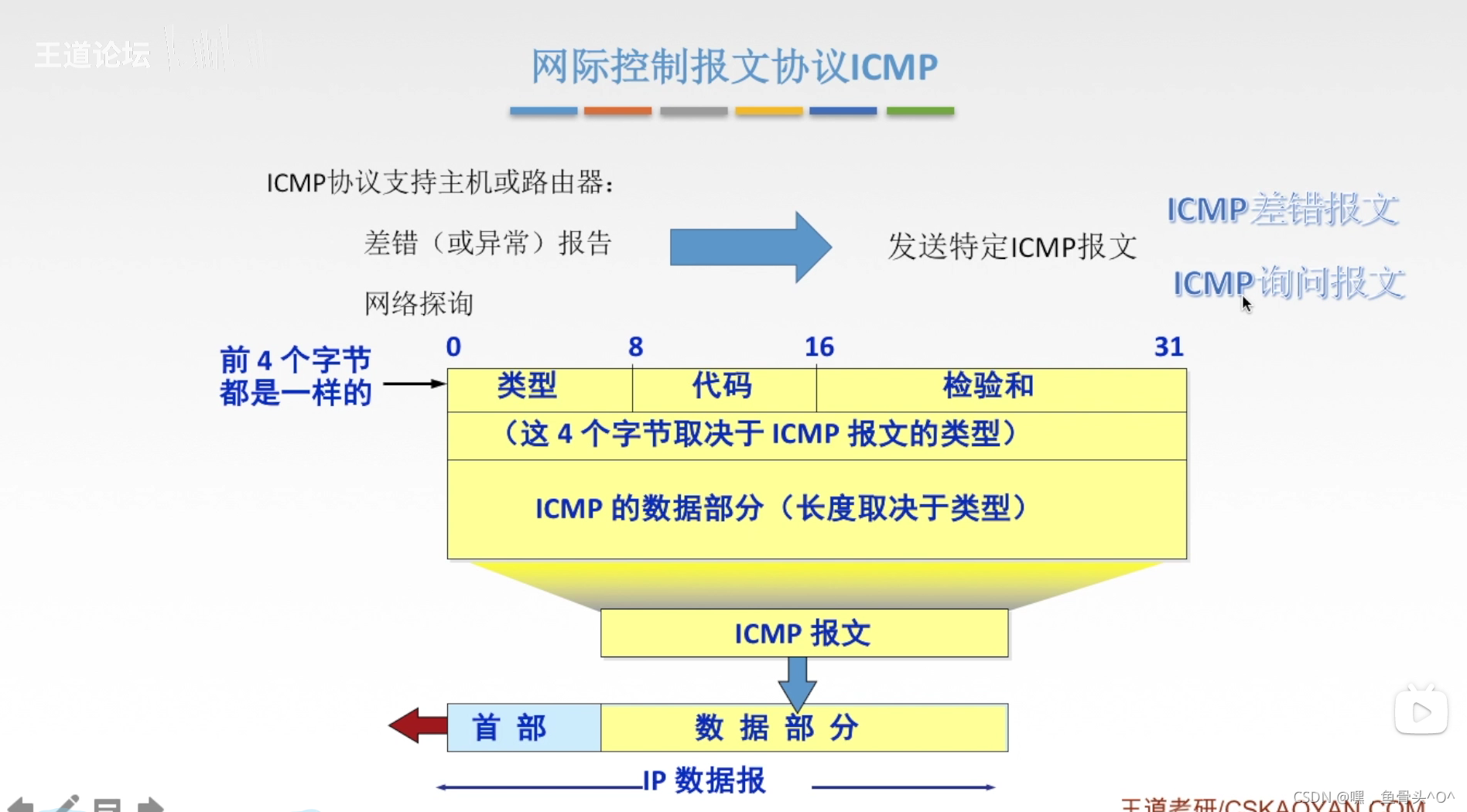

4.12.2 网际控制报文协议ICMP

在这里插入图片描述

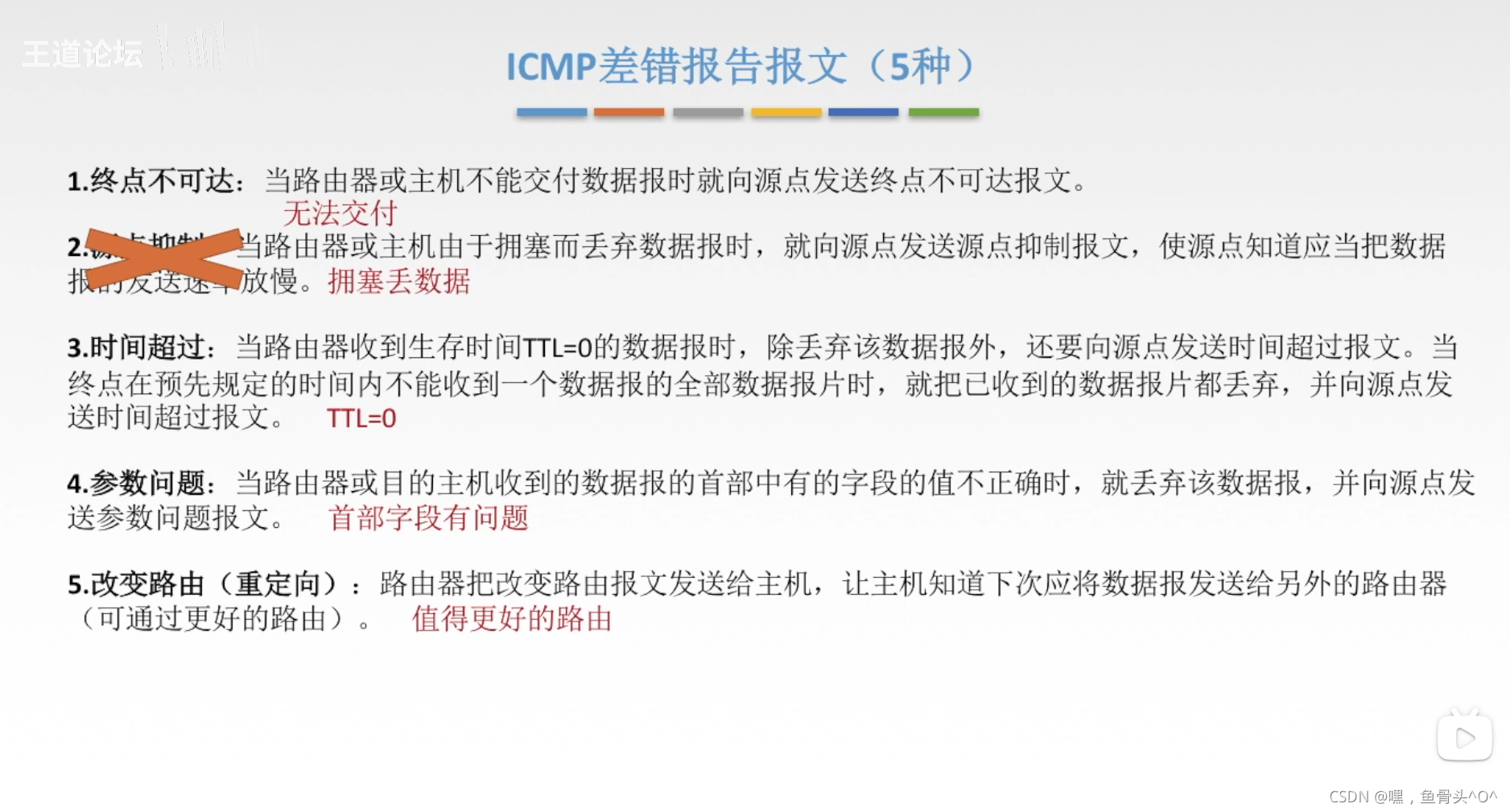

4.12.3 ICMP差错报告报文（5种）

在这里插入图片描述

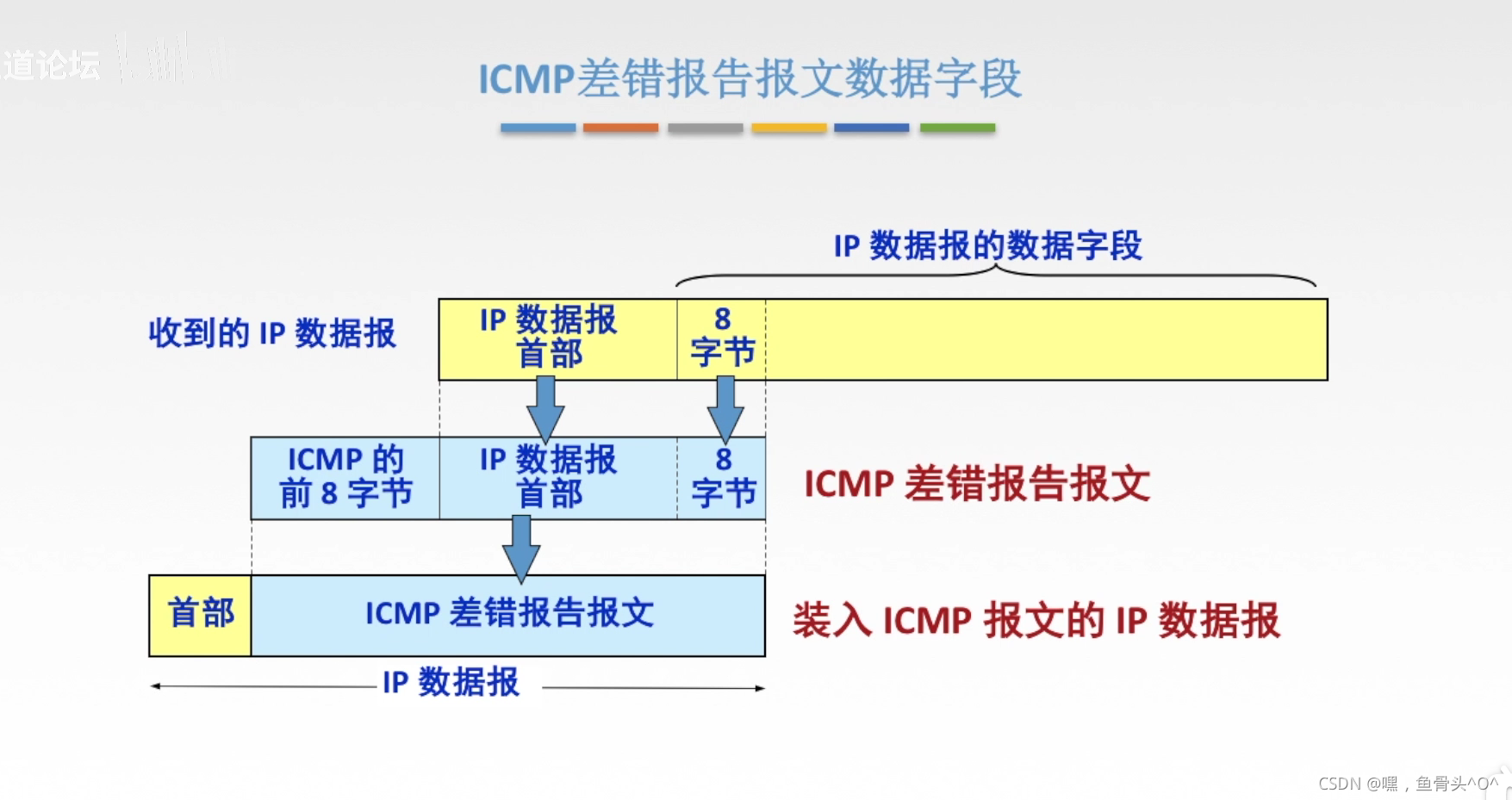

4.12.4 ICMP差错报告报文数字字段

在这里插入图片描述

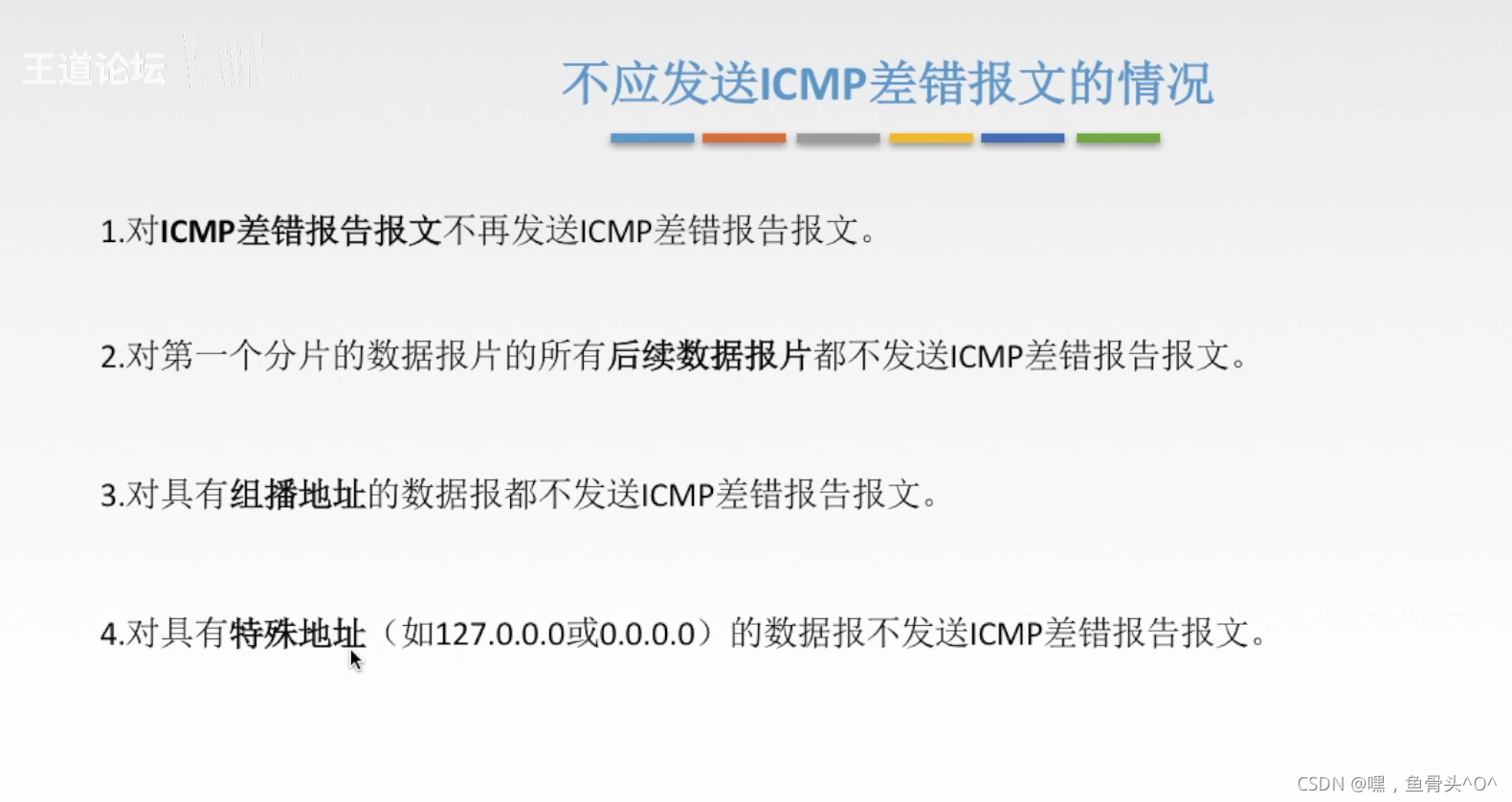

4.12.5 不应发送ICMP差错报告报文的情况

在这里插入图片描述

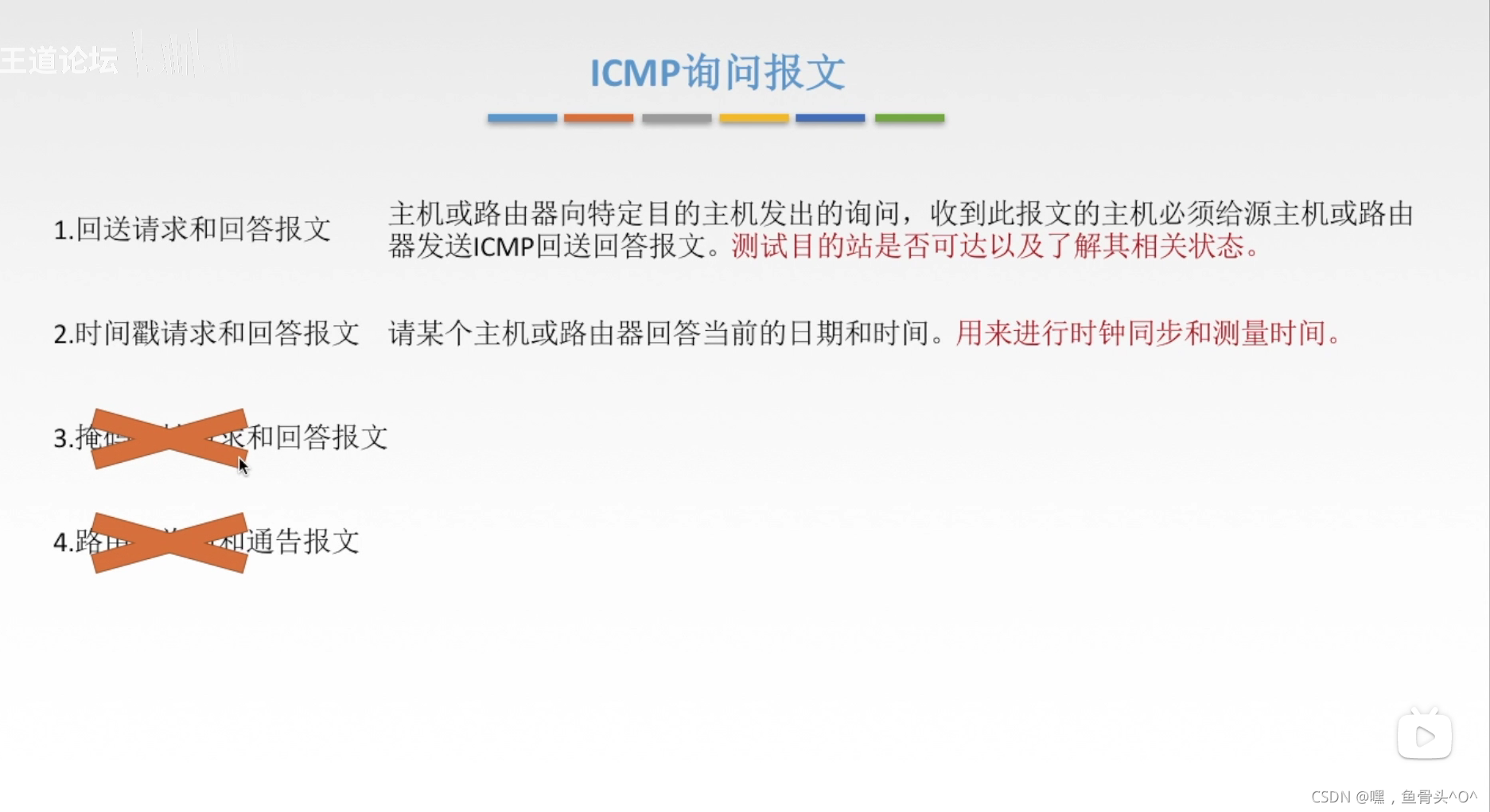

4.12.6 ICMP询问报文

在这里插入图片描述

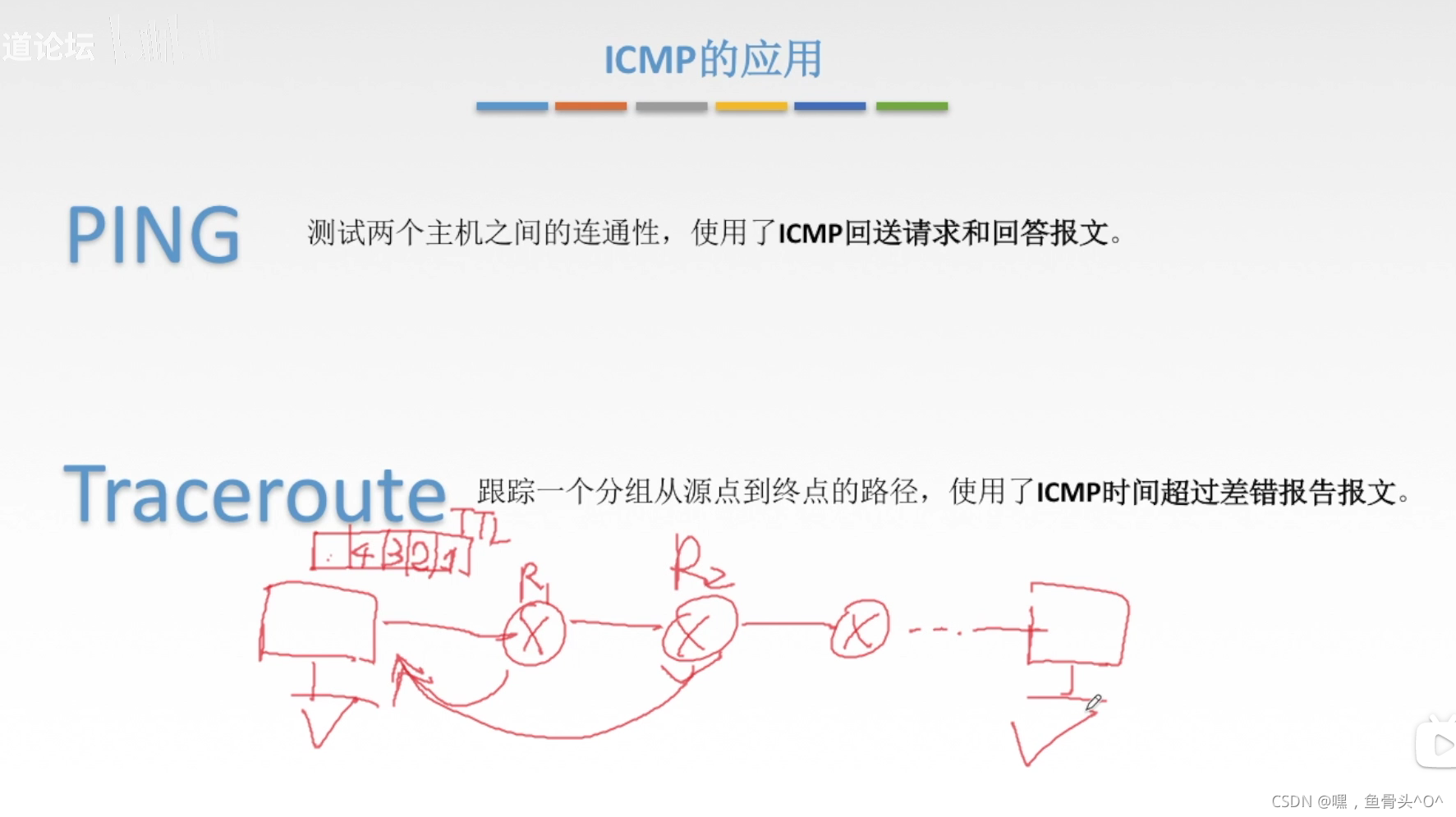

4.12.7 ICMP的应用

在这里插入图片描述

4.13 IPV6

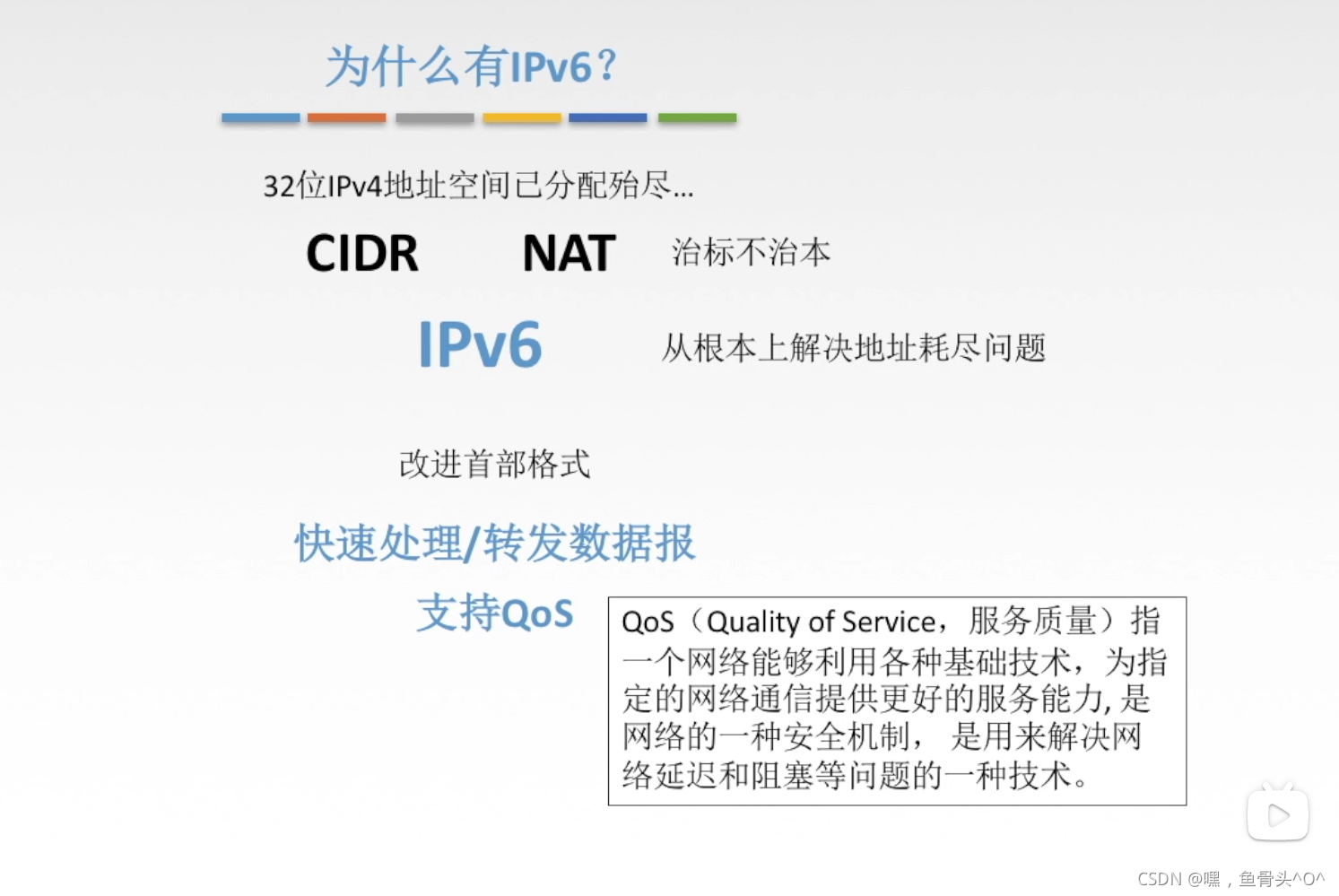

4.13.1 为什么有IPV6？

在这里插入图片描述

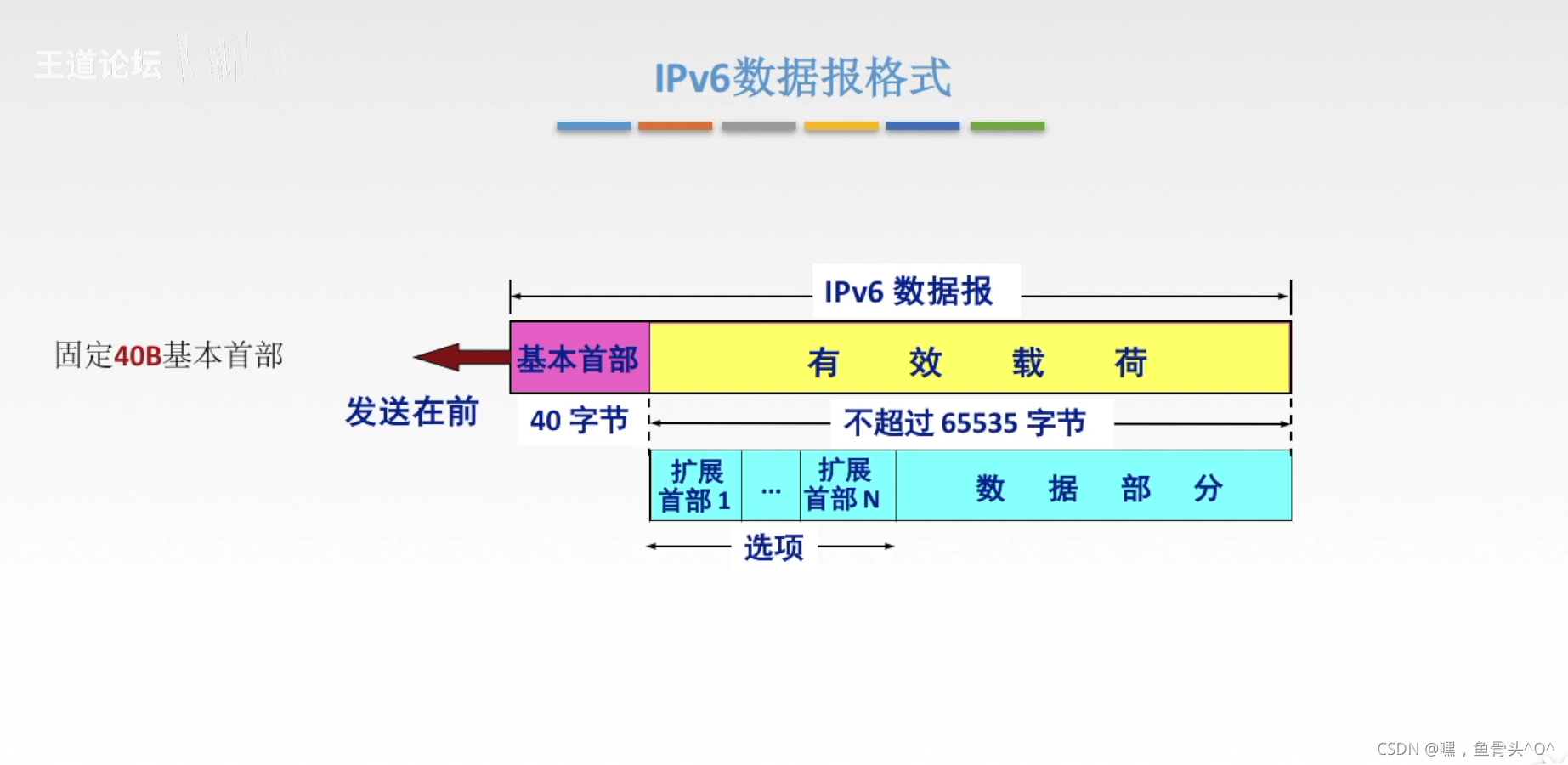

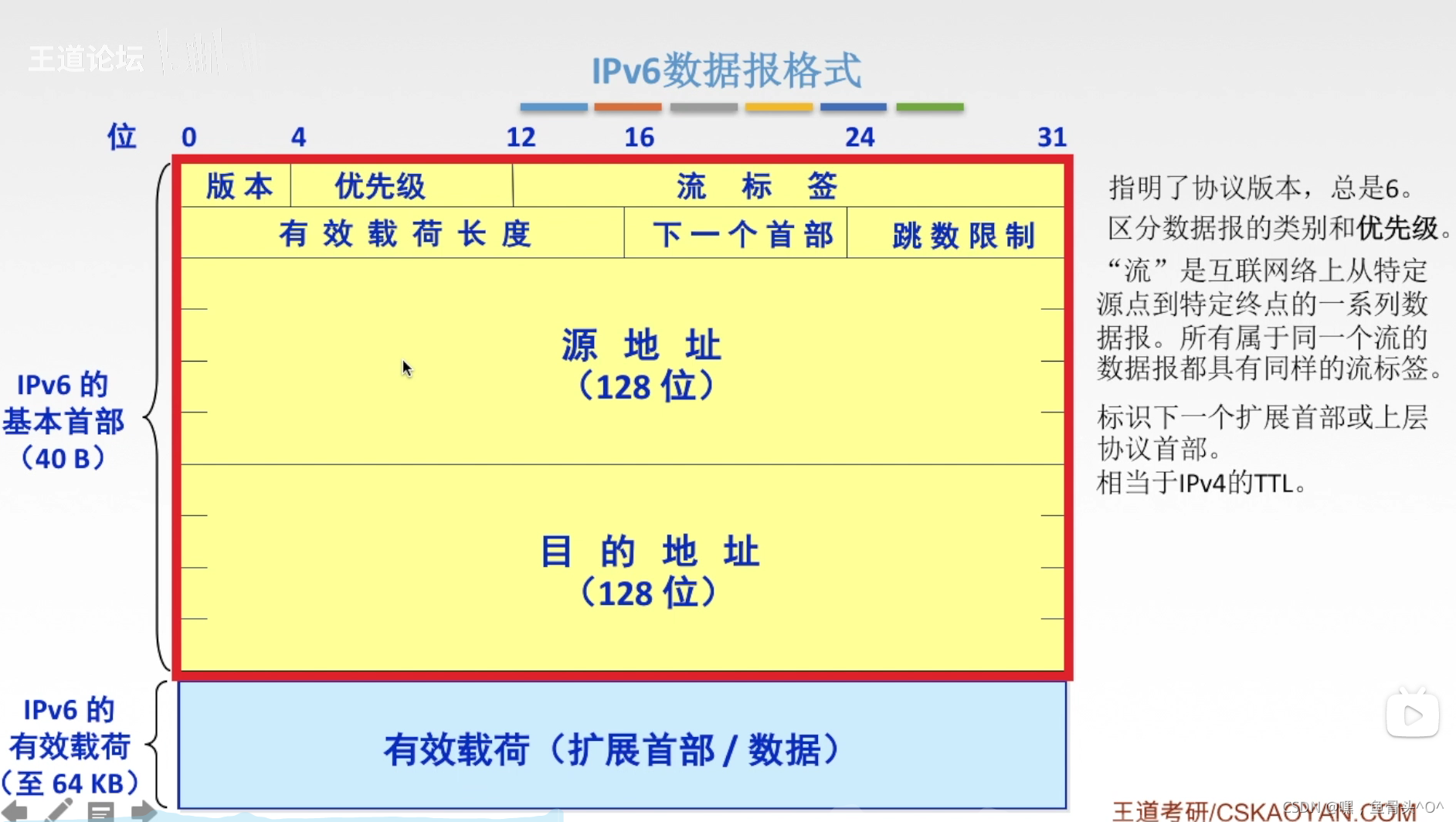

4.13.2 IPV6数据报格式

在这里插入图片描述
在这里插入图片描述

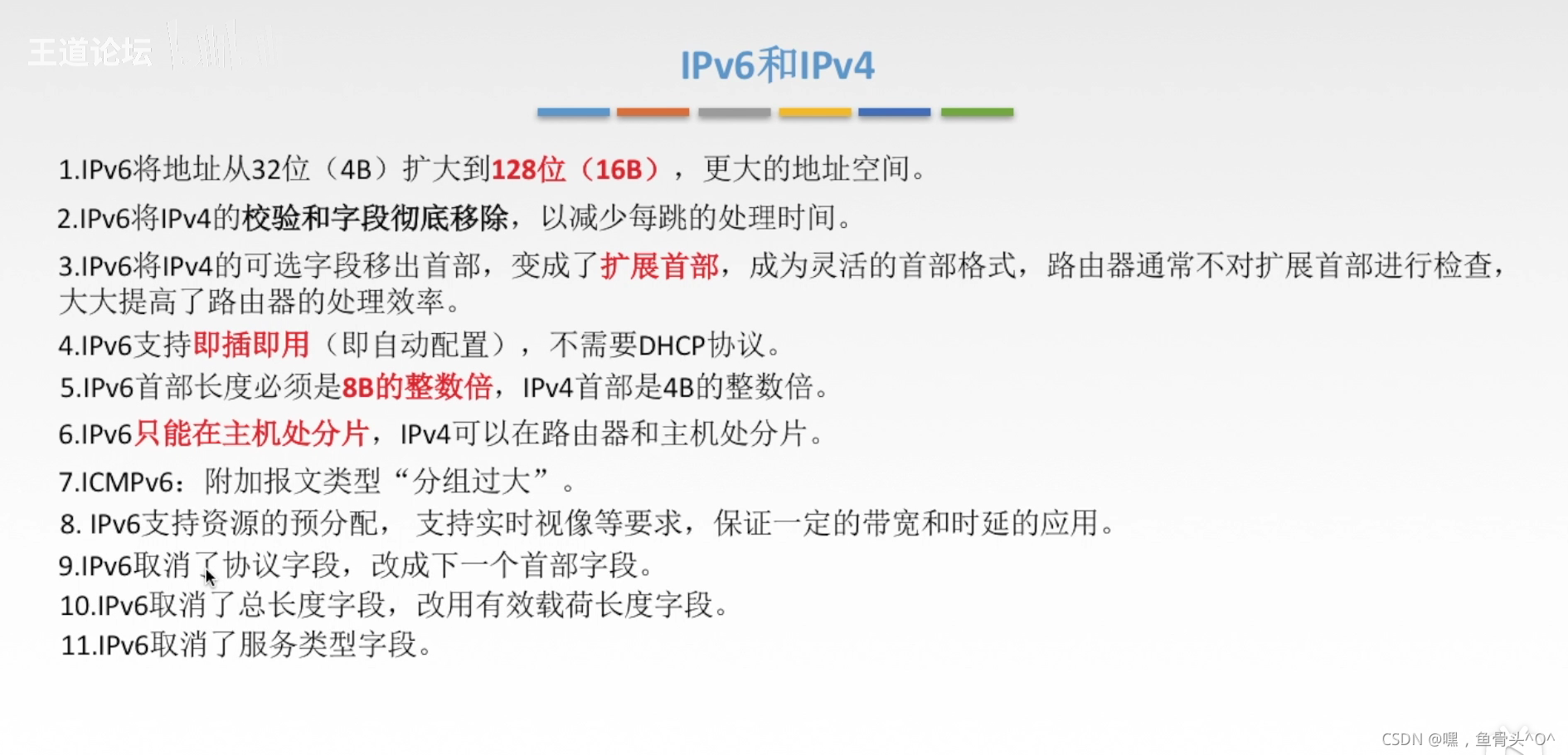

4.13.3 IPV6和IPV4

在这里插入图片描述

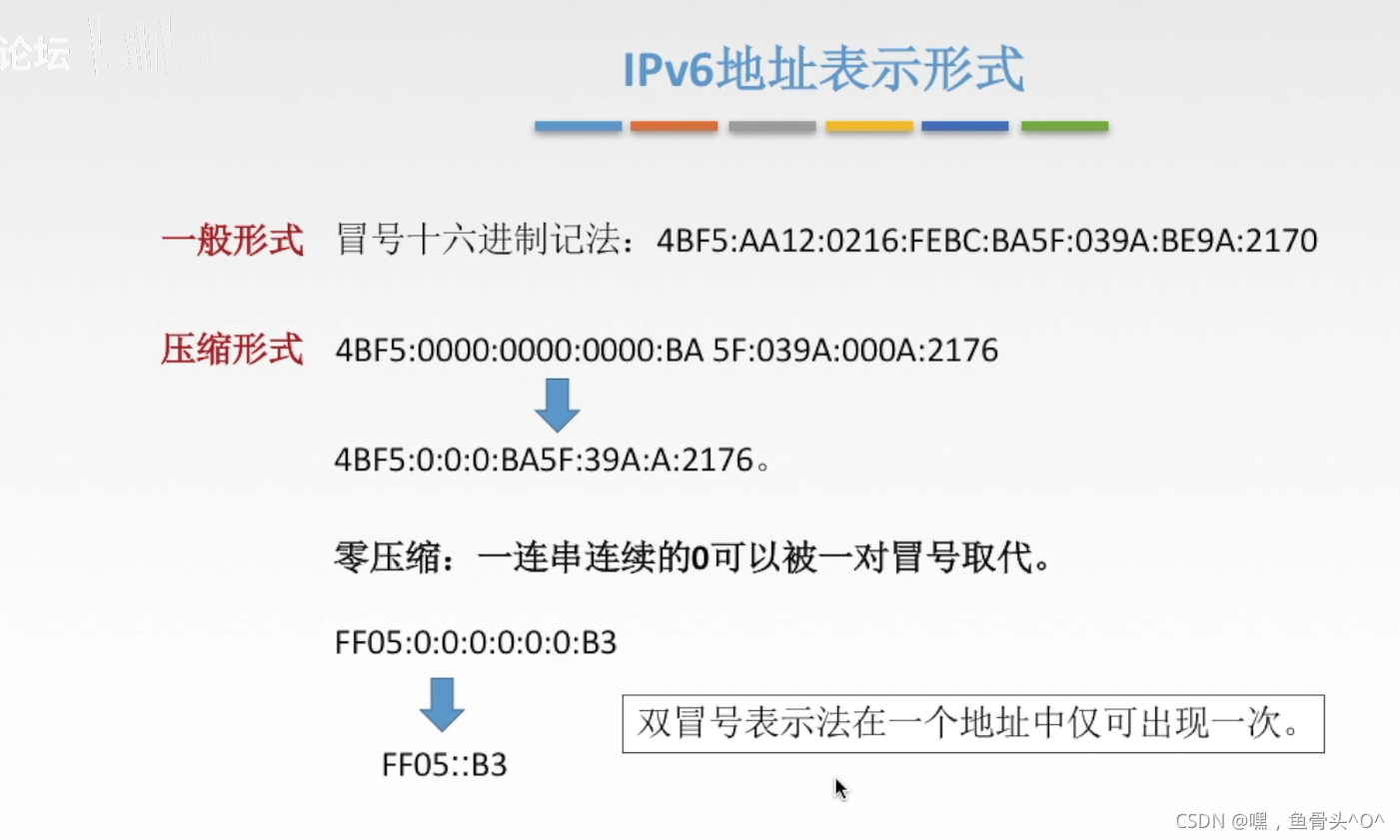

4.13.4 IPV6地址表示形式

在这里插入图片描述

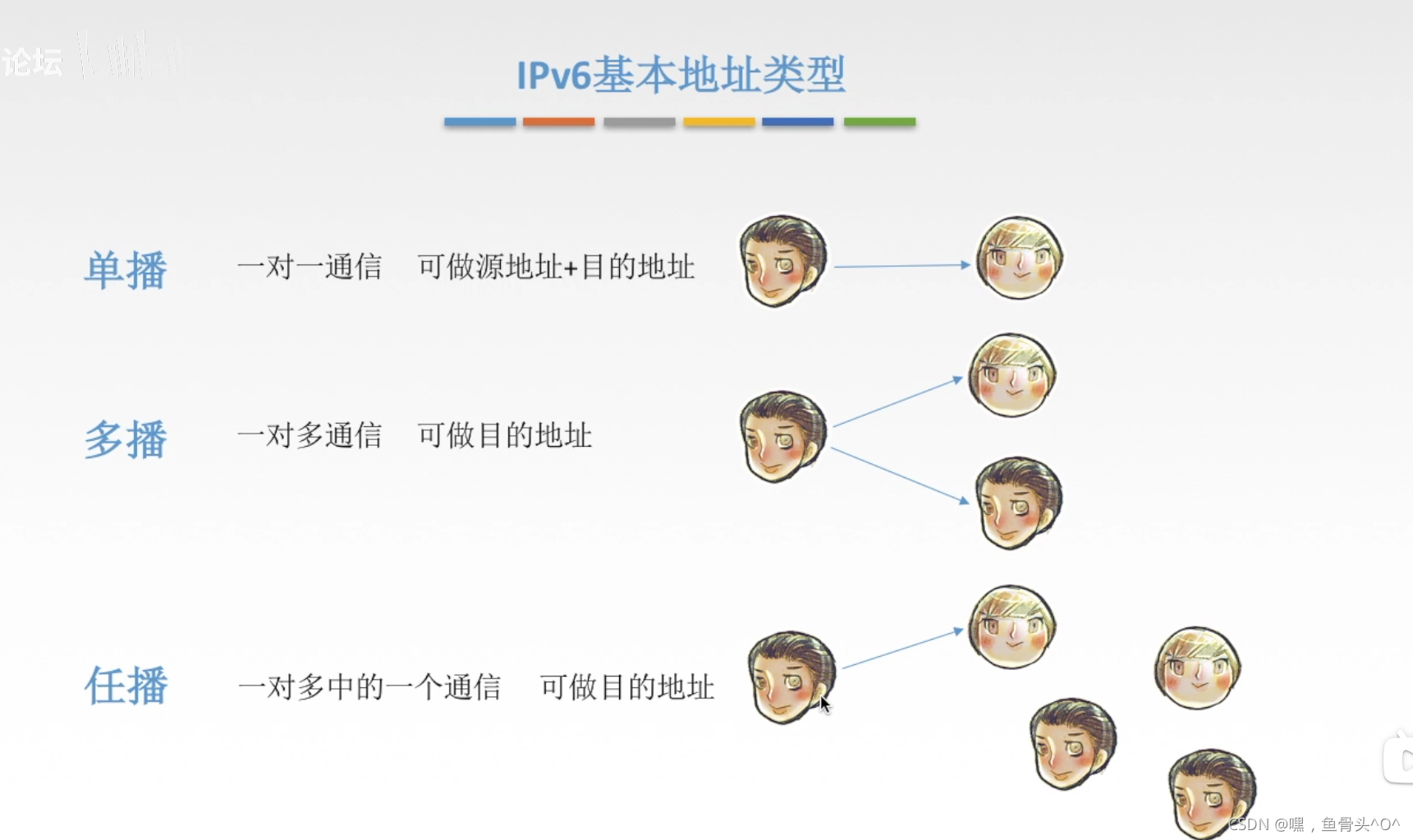

4.13.5 IPV6基本地址类型

在这里插入图片描述

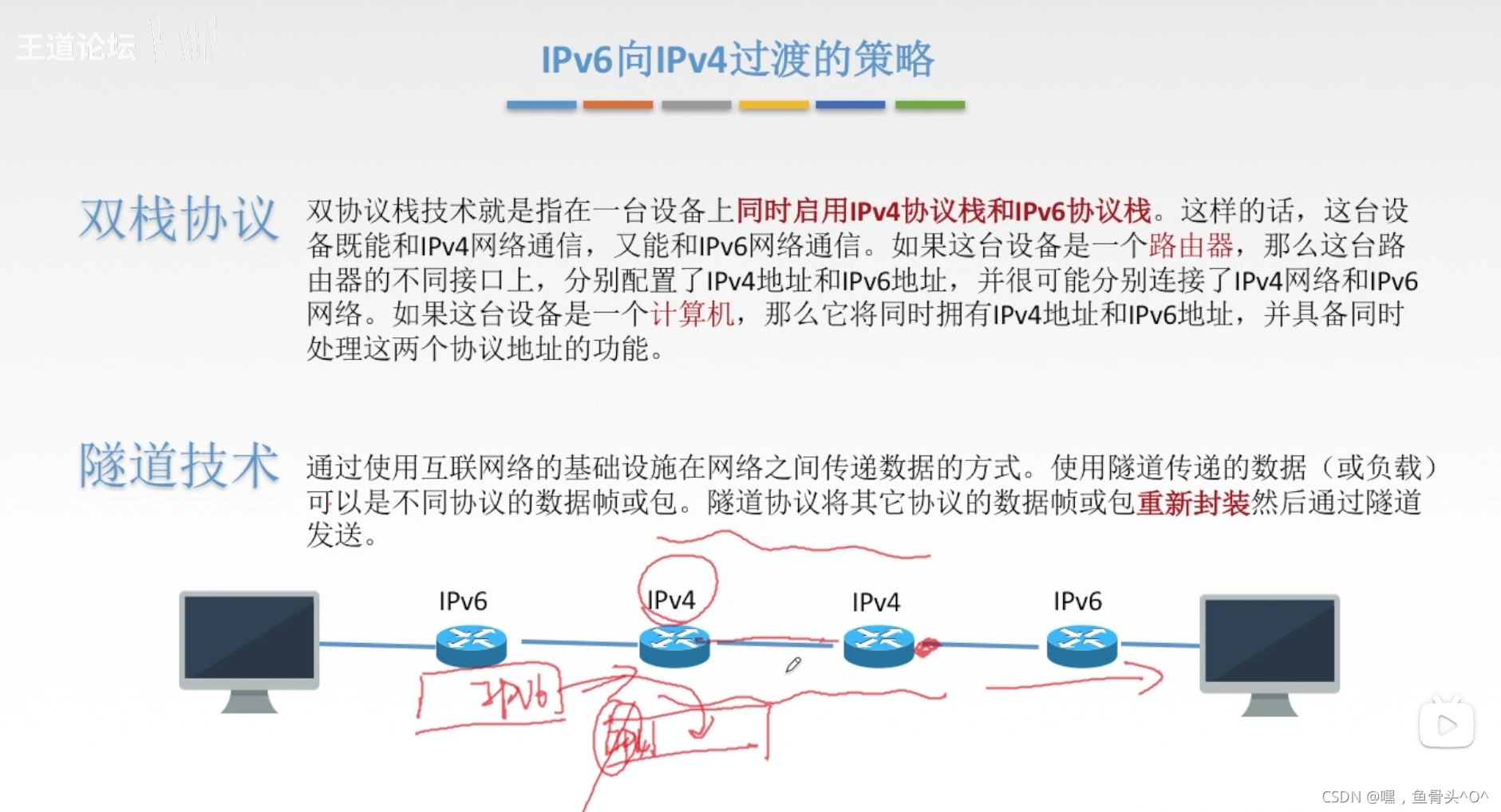

4.13.6 IPV6向IPV4过渡的策略

在这里插入图片描述

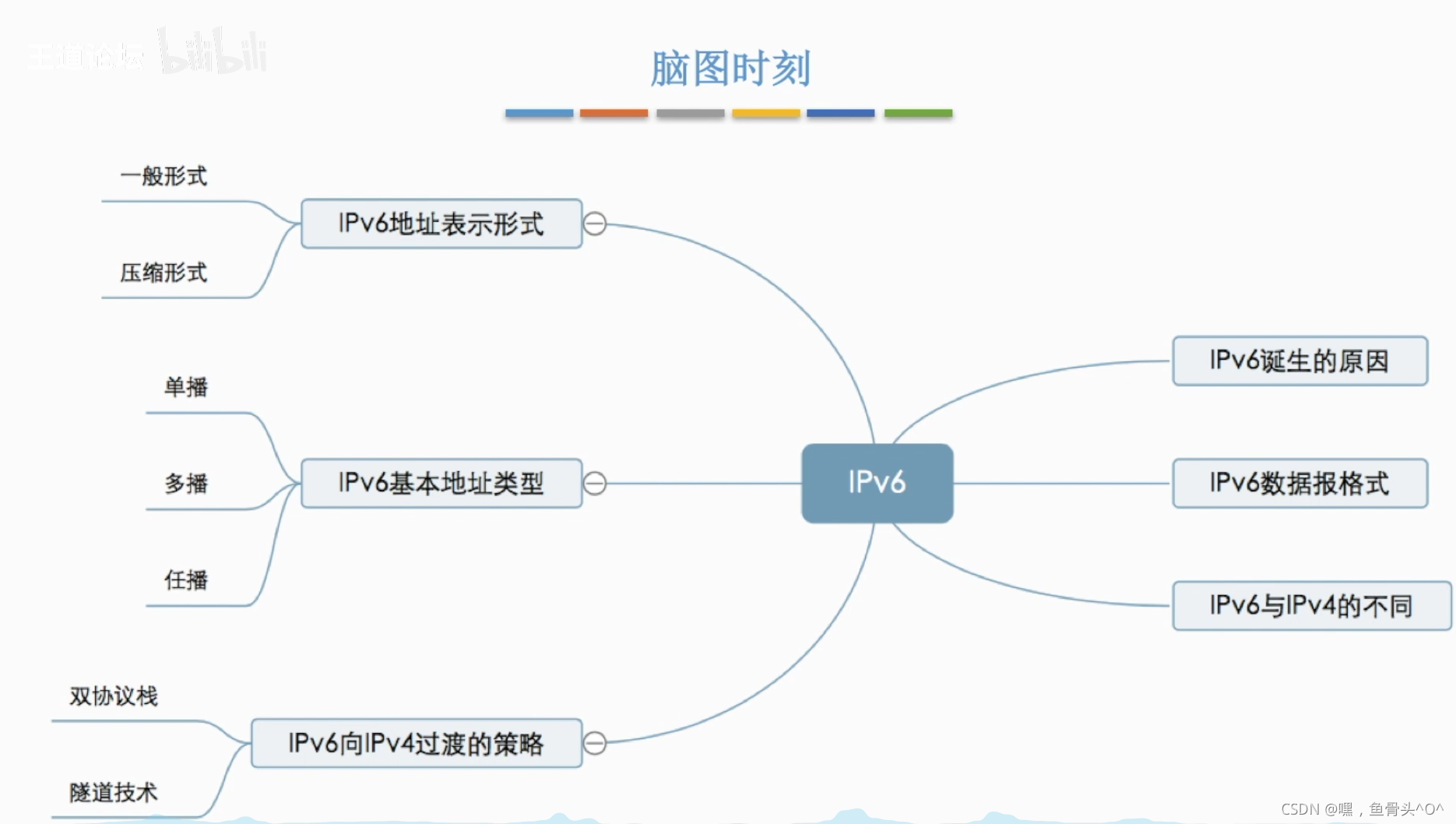

4.13.7 思维导图

在这里插入图片描述

4.14 RIP协议与距离向量算法

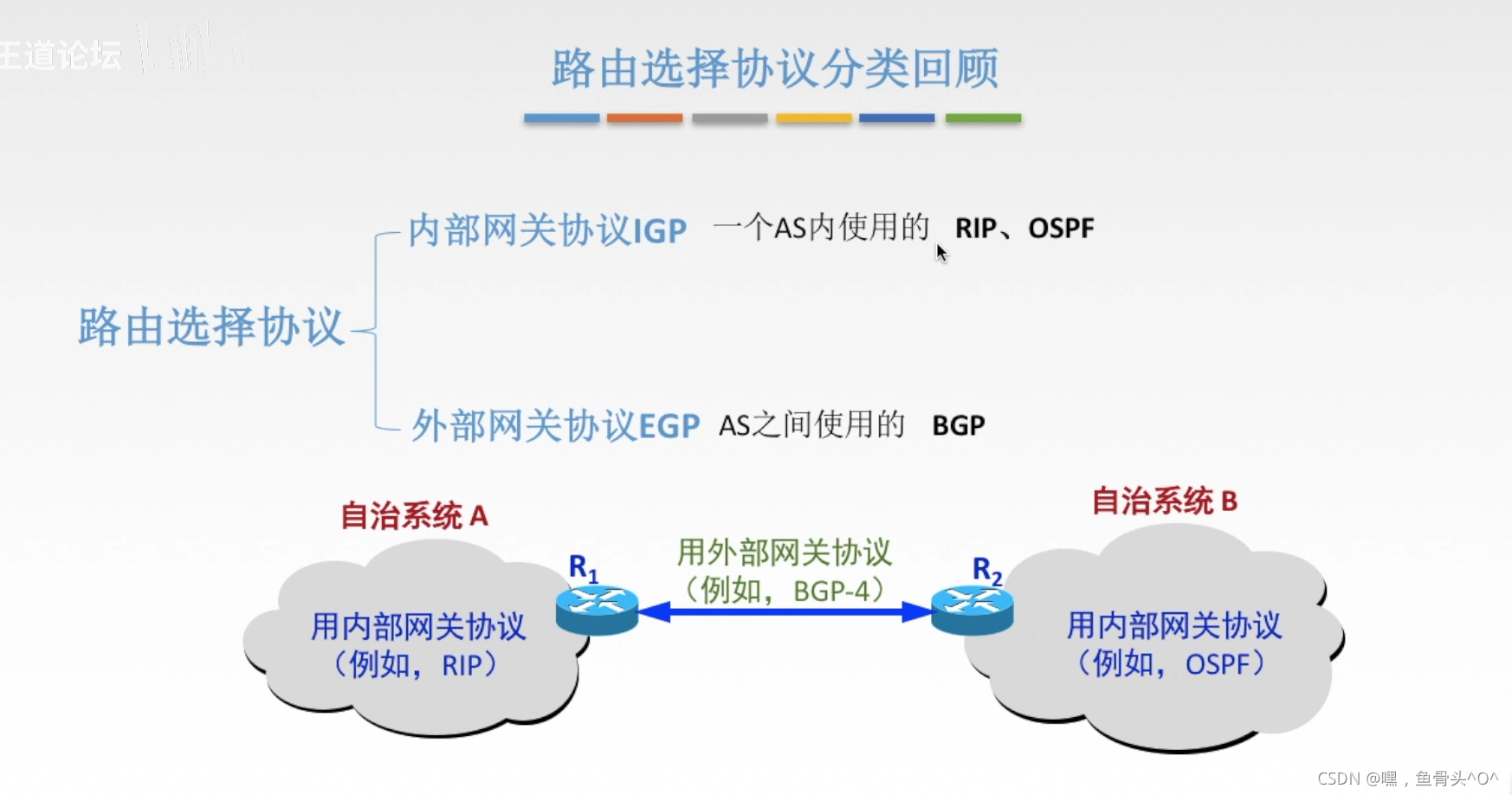

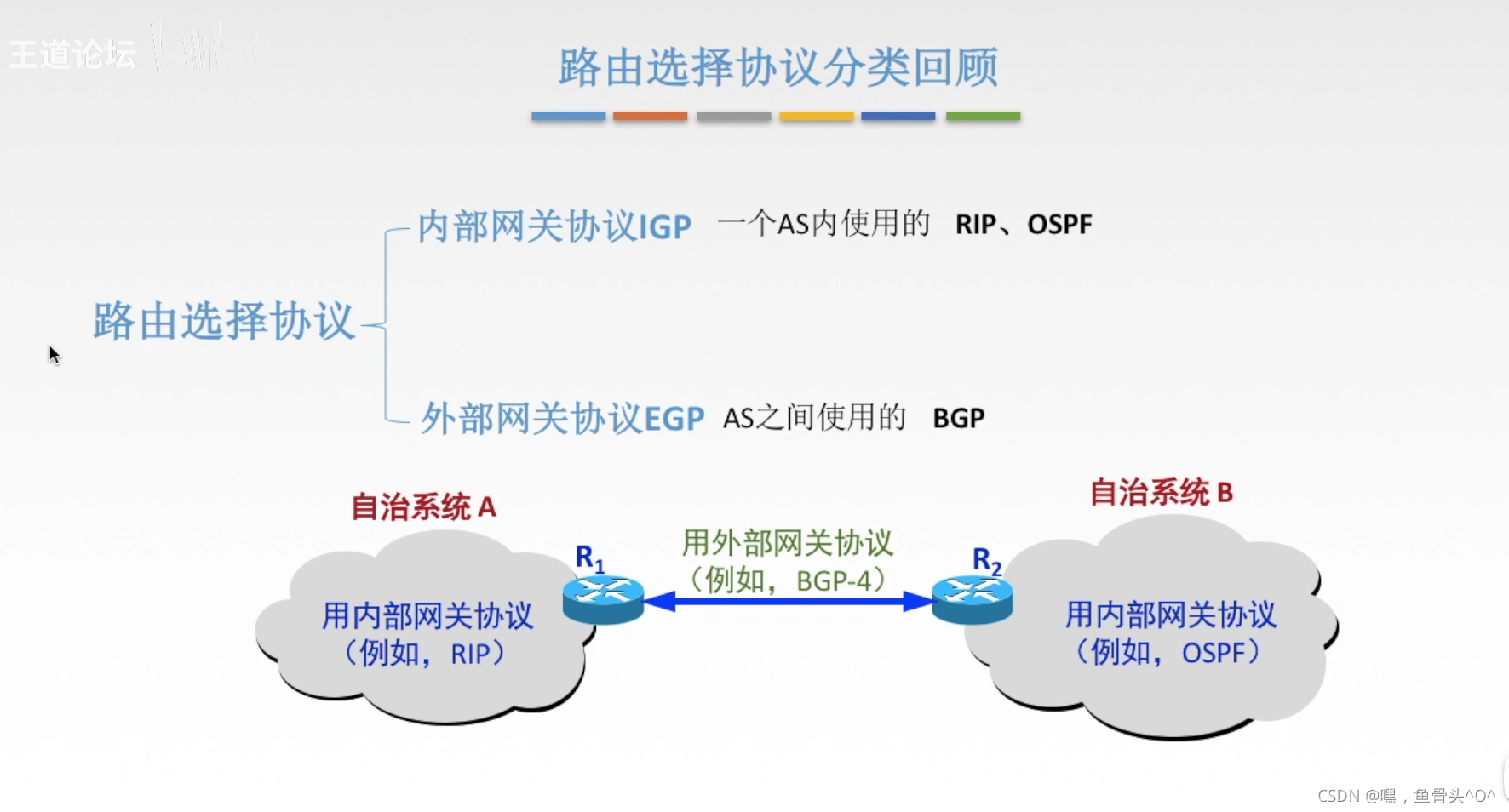

4.14.1 路由选择协议分类回顾

在这里插入图片描述

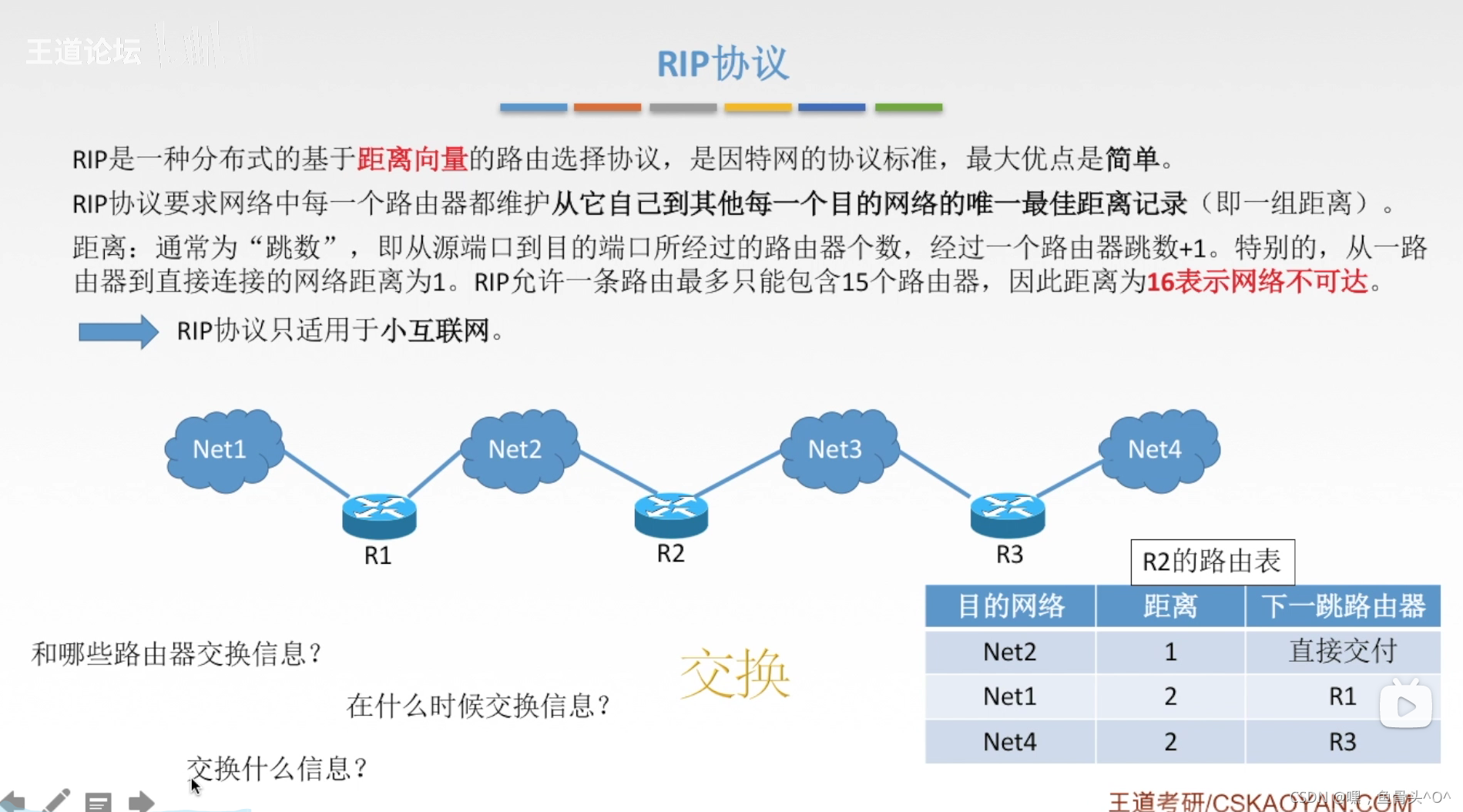

4.14.2 RIP协议

在这里插入图片描述

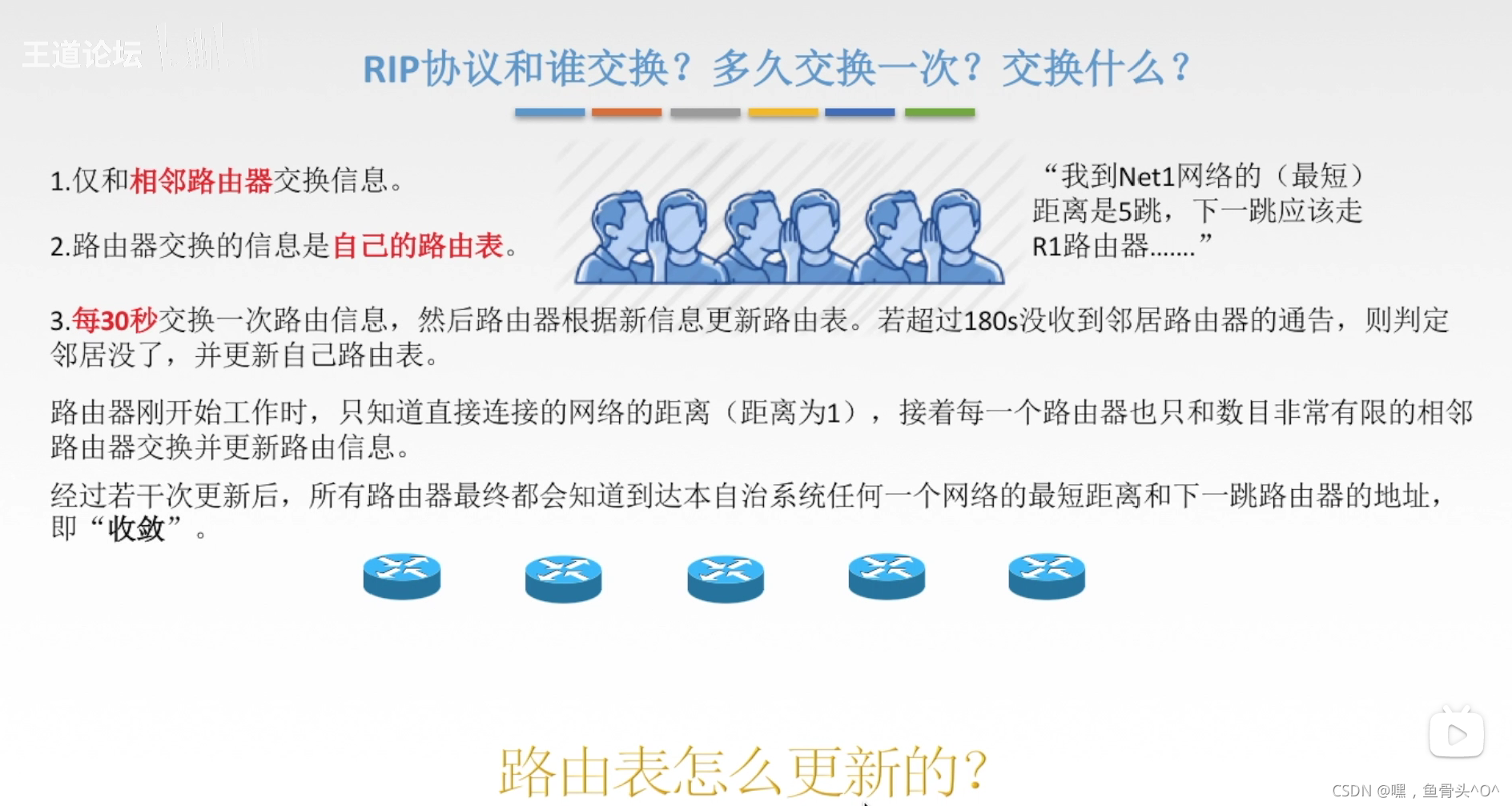

4.14.3 RIP协议和谁交换？多久交换一次？交换什么？

在这里插入图片描述

4.14.4 距离向量算法

在这里插入图片描述

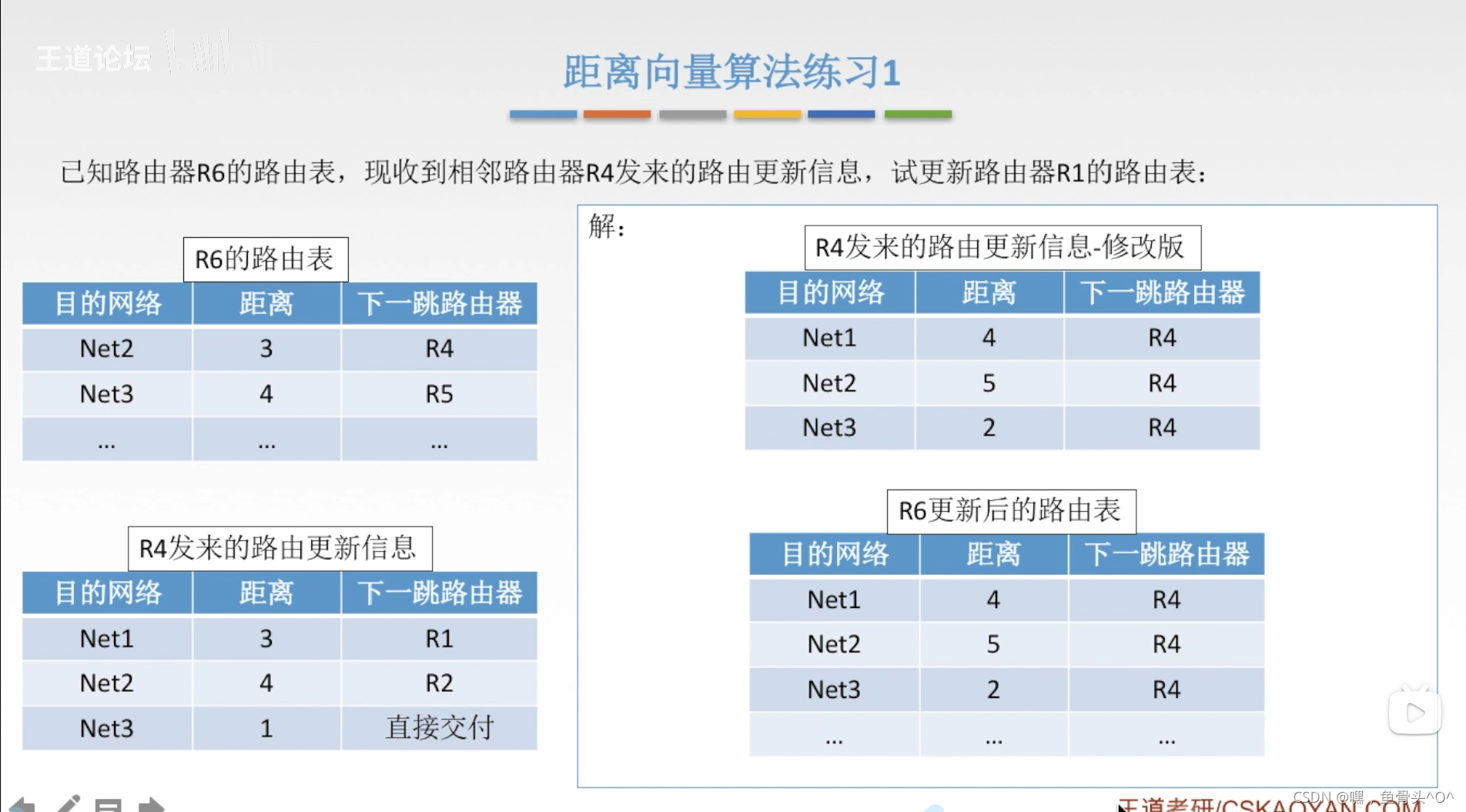

4.14.5 距离向量算法练习1

在这里插入图片描述

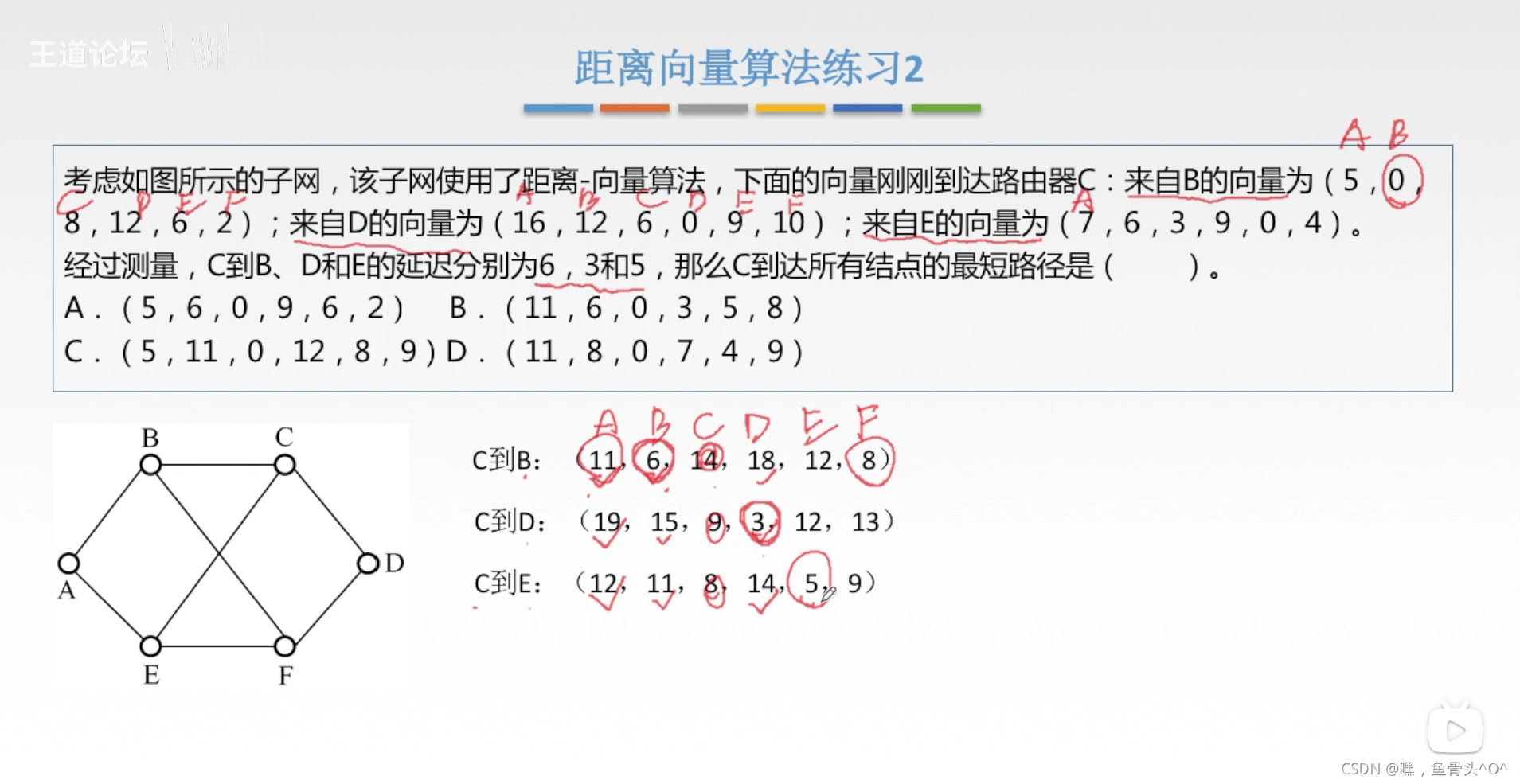

4.14.6 距离向量算法练习2

在这里插入图片描述

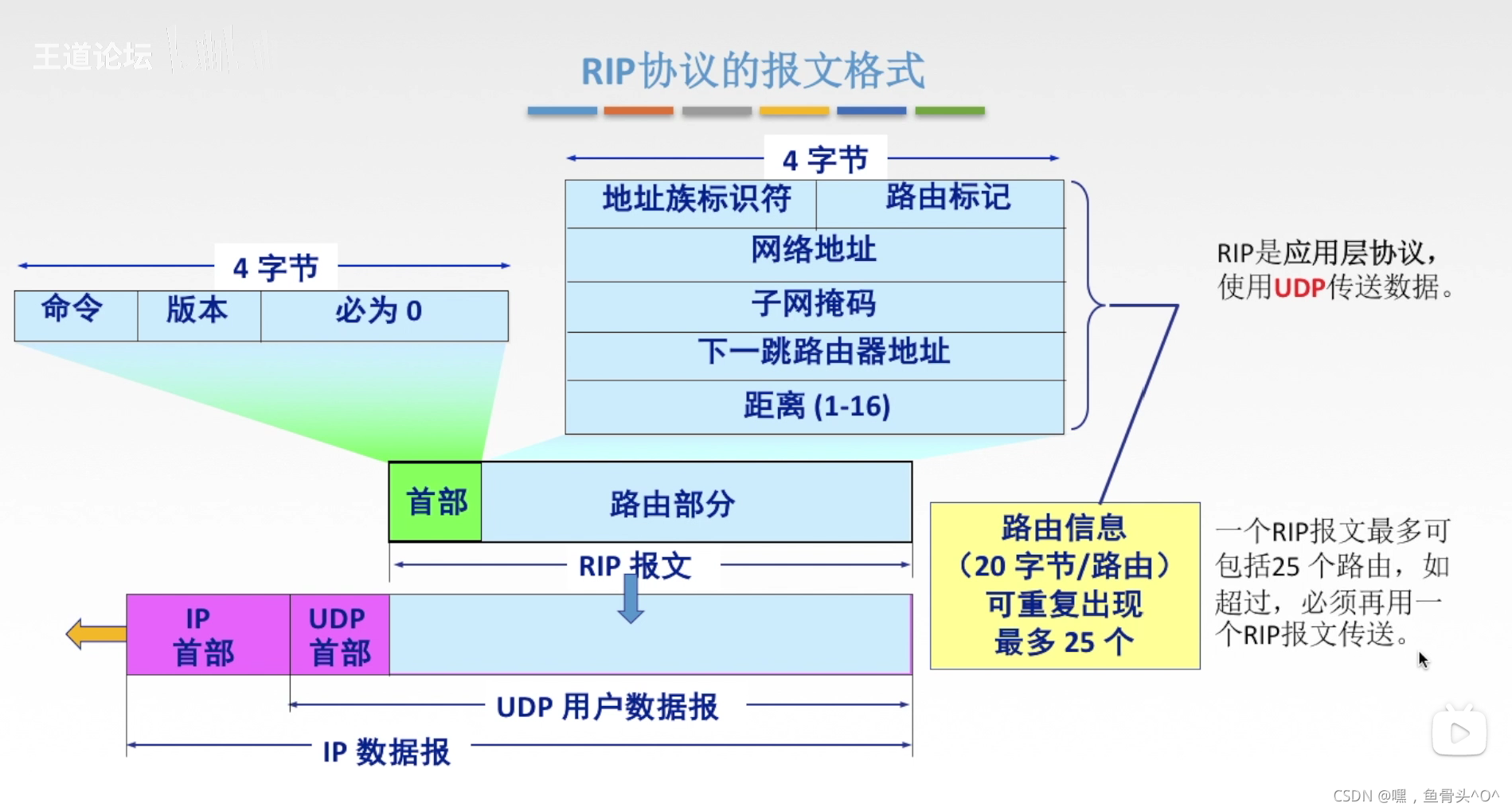

4.14.7 RIP协议的报文格式

在这里插入图片描述

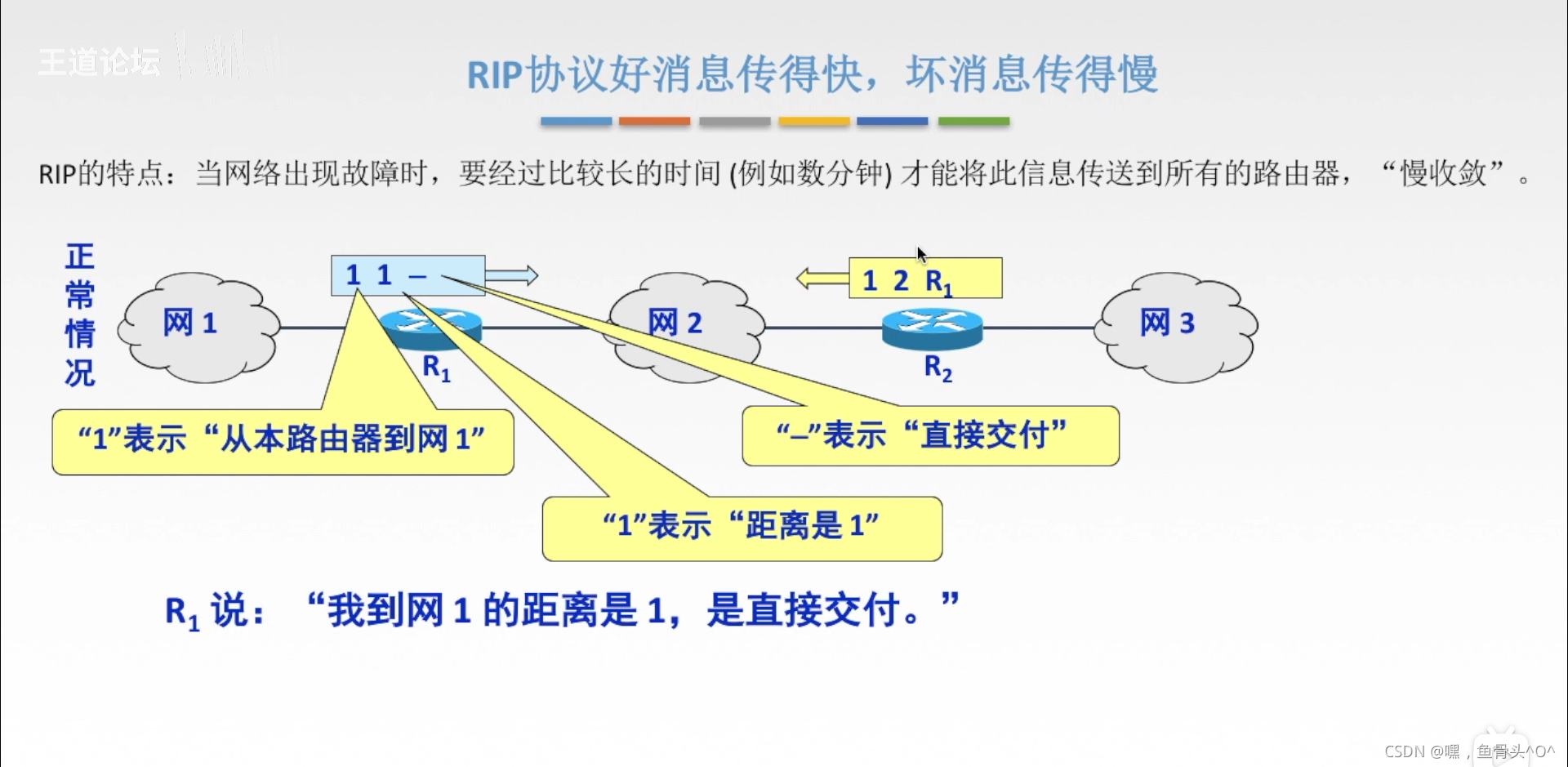

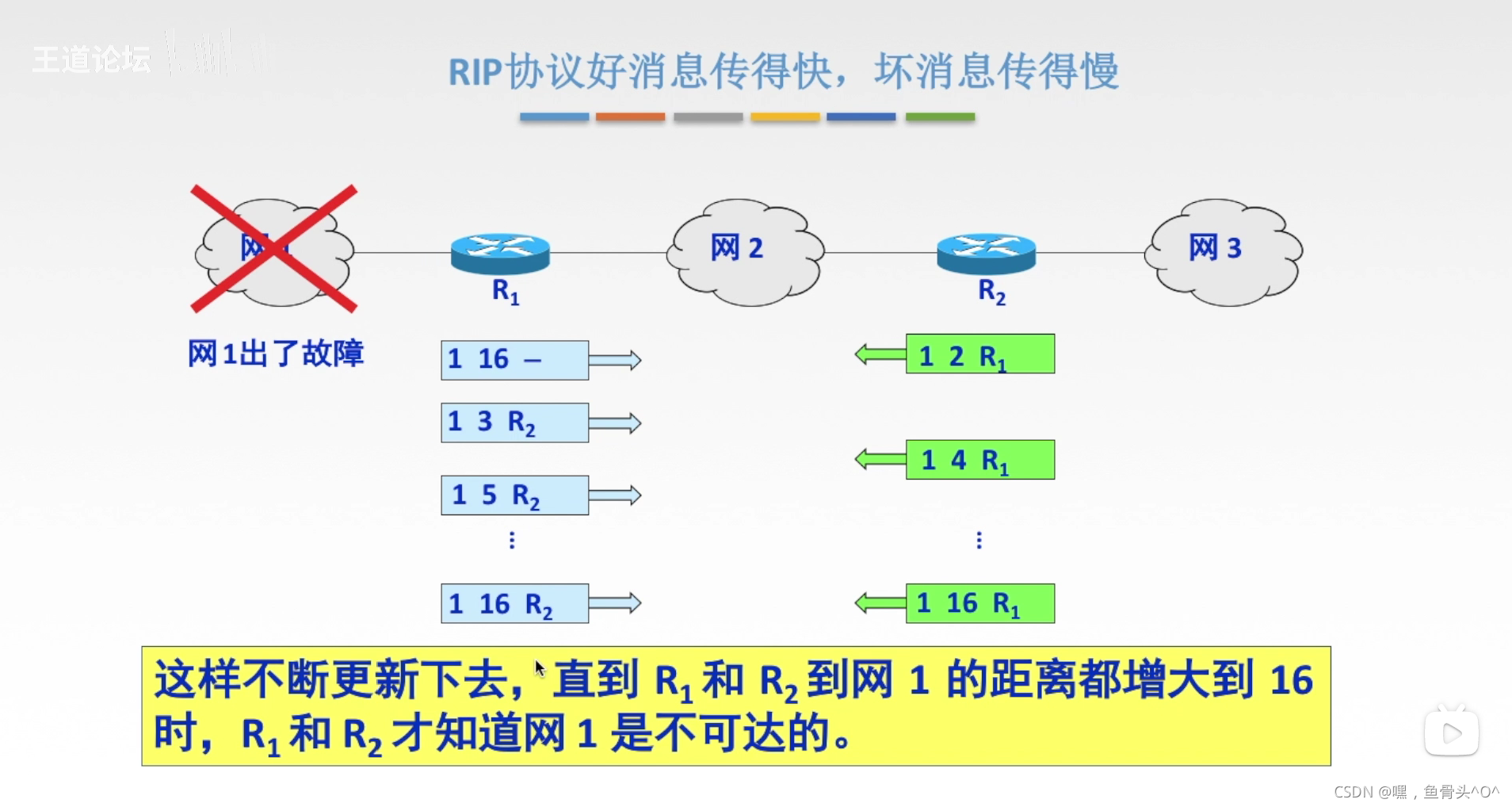

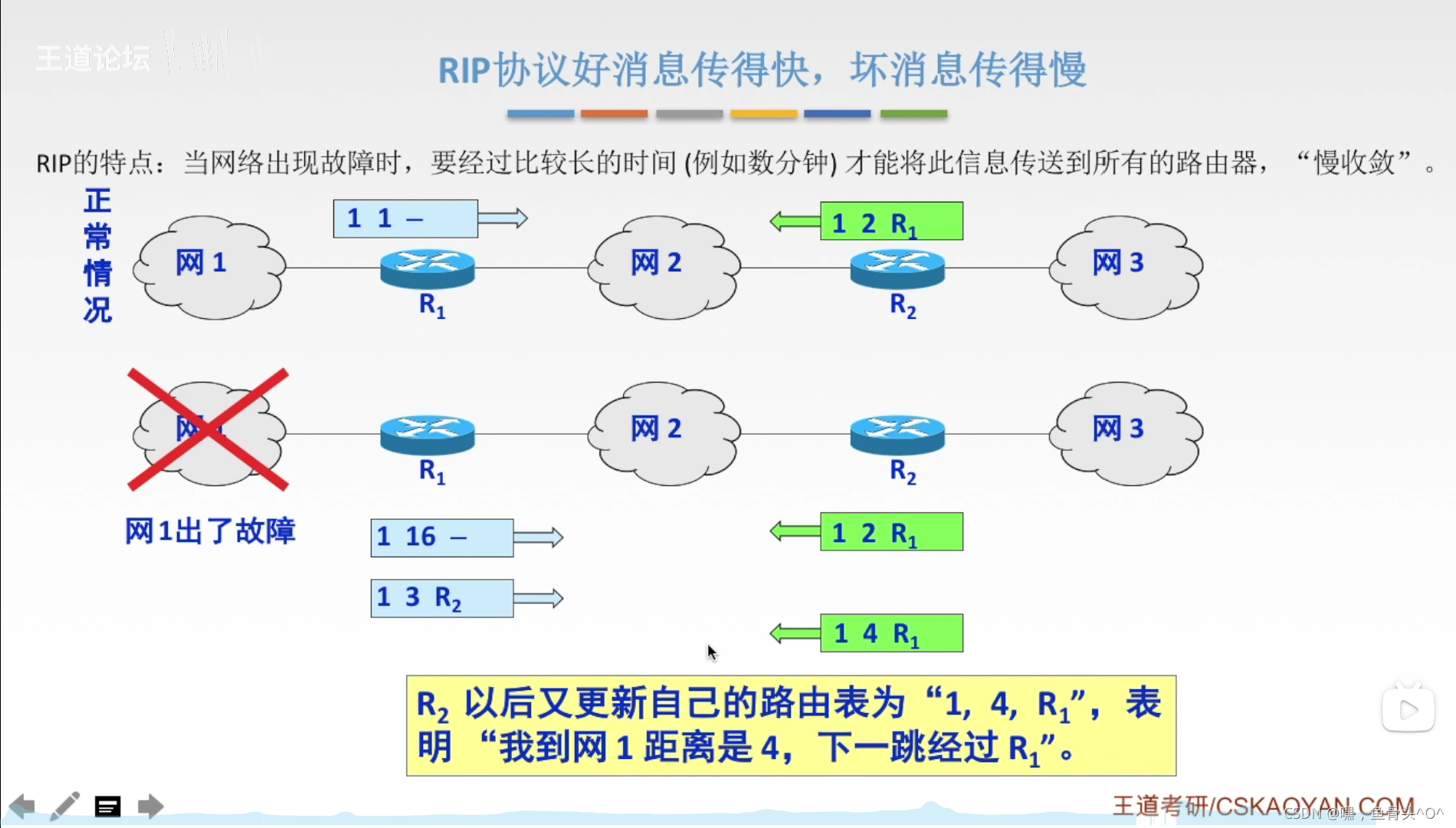

4.14.8 RIP协议好消息传得快，坏消息传得慢

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

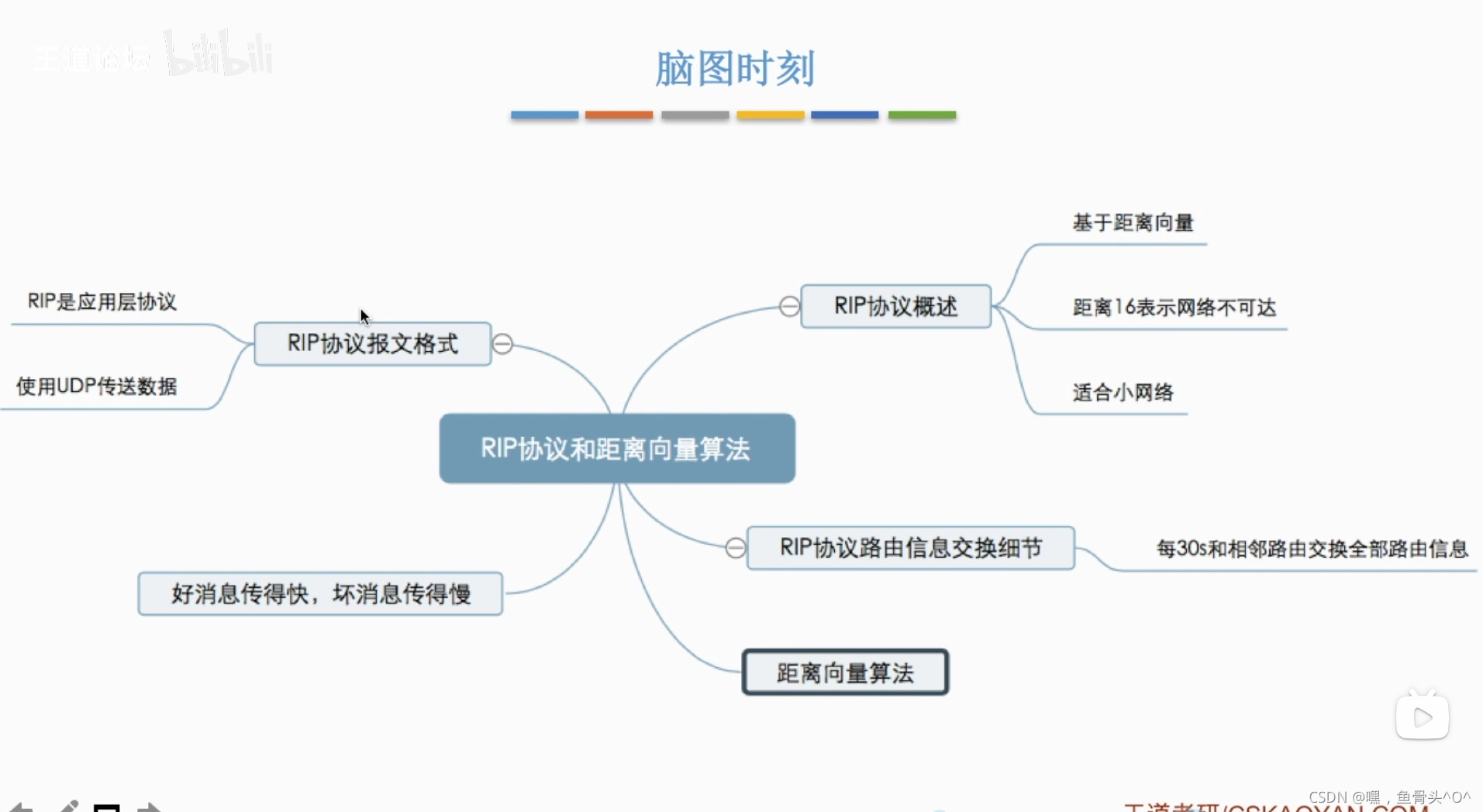

4.14.9 思维导图

在这里插入图片描述

4.15 OSPF协议及链路状态算法

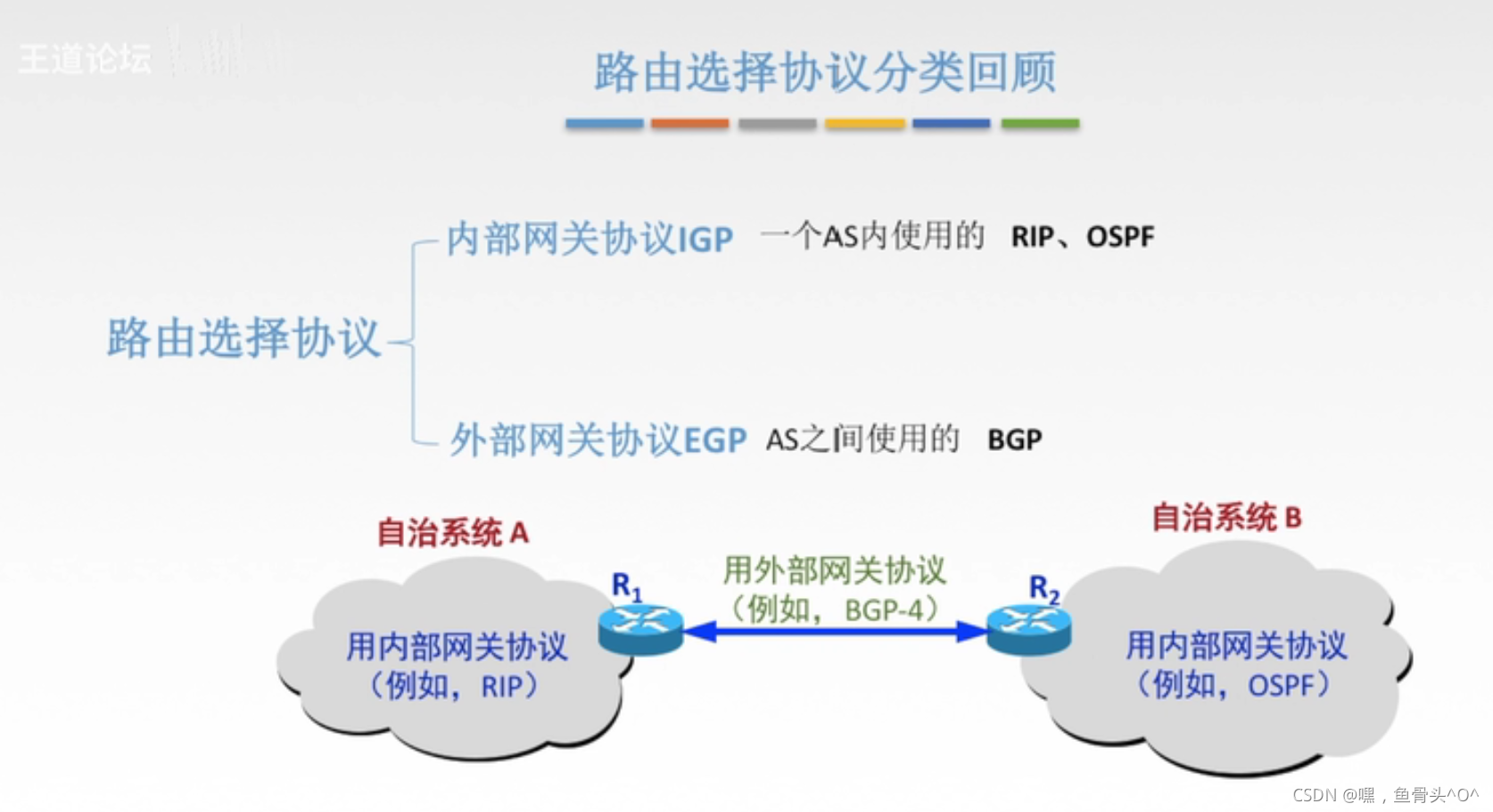

4.15.1 路由选择协议分类回顾

在这里插入图片描述

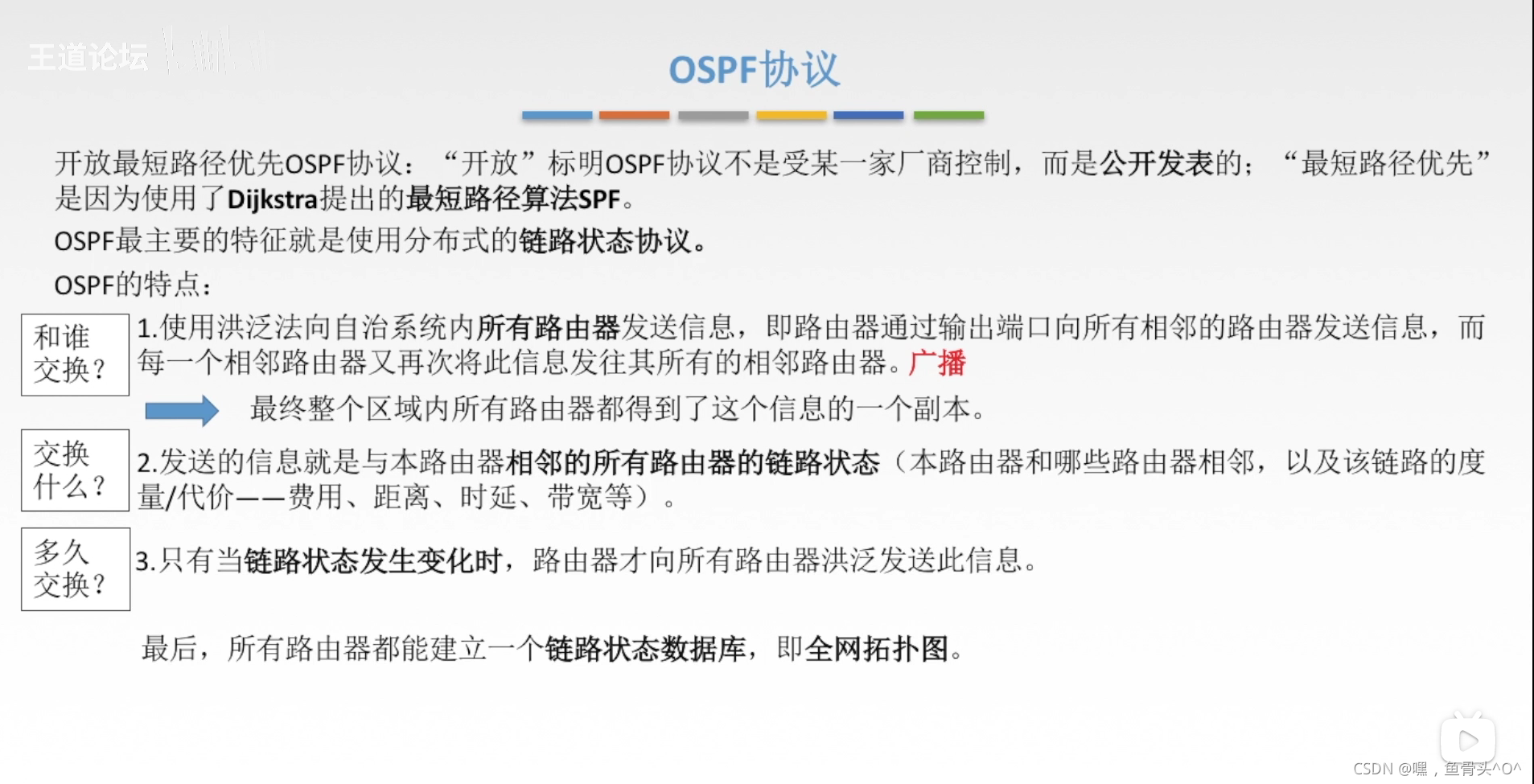

4.15.2 OSPF协议

在这里插入图片描述

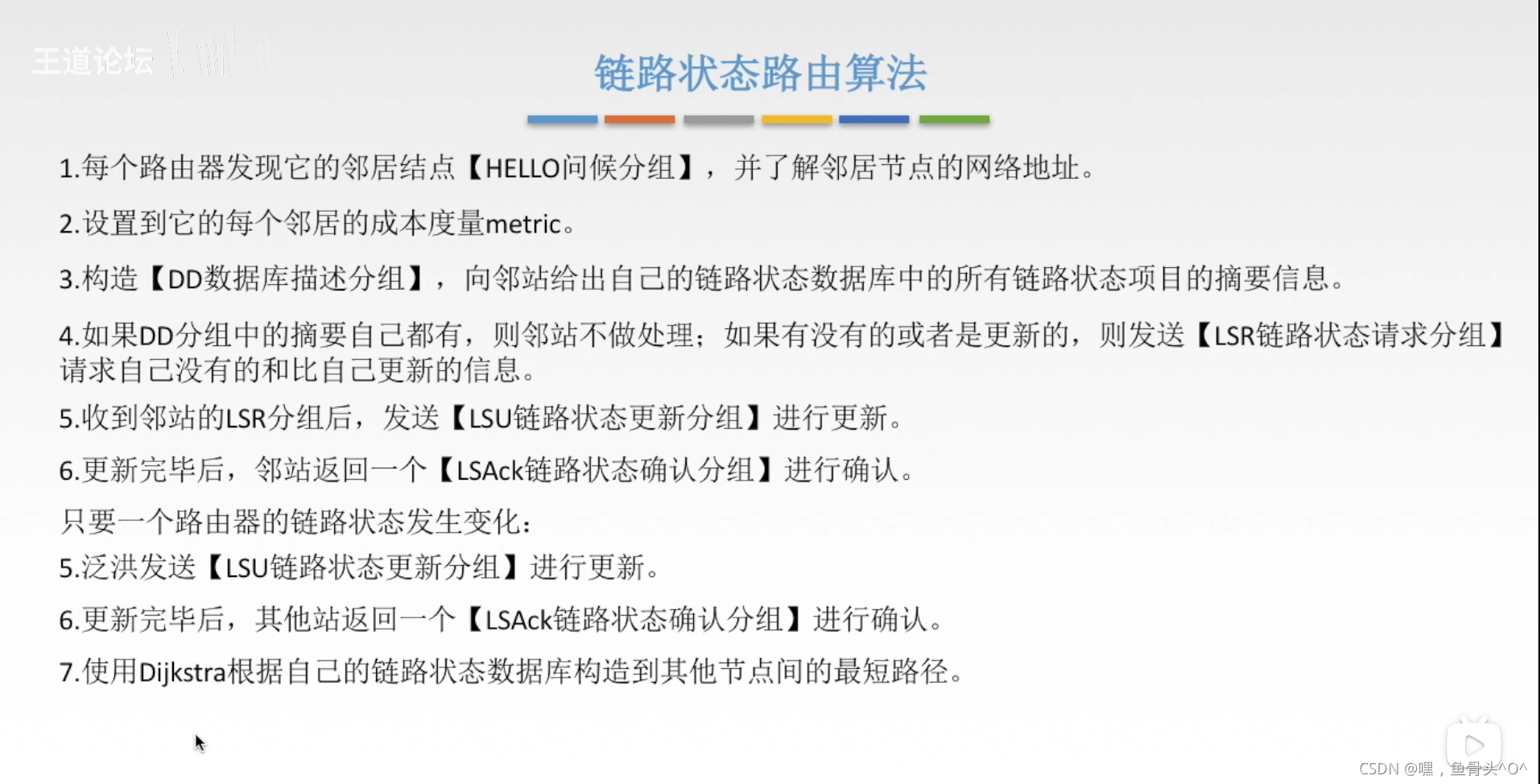

4.15.3 链路状态路由算法

在这里插入图片描述

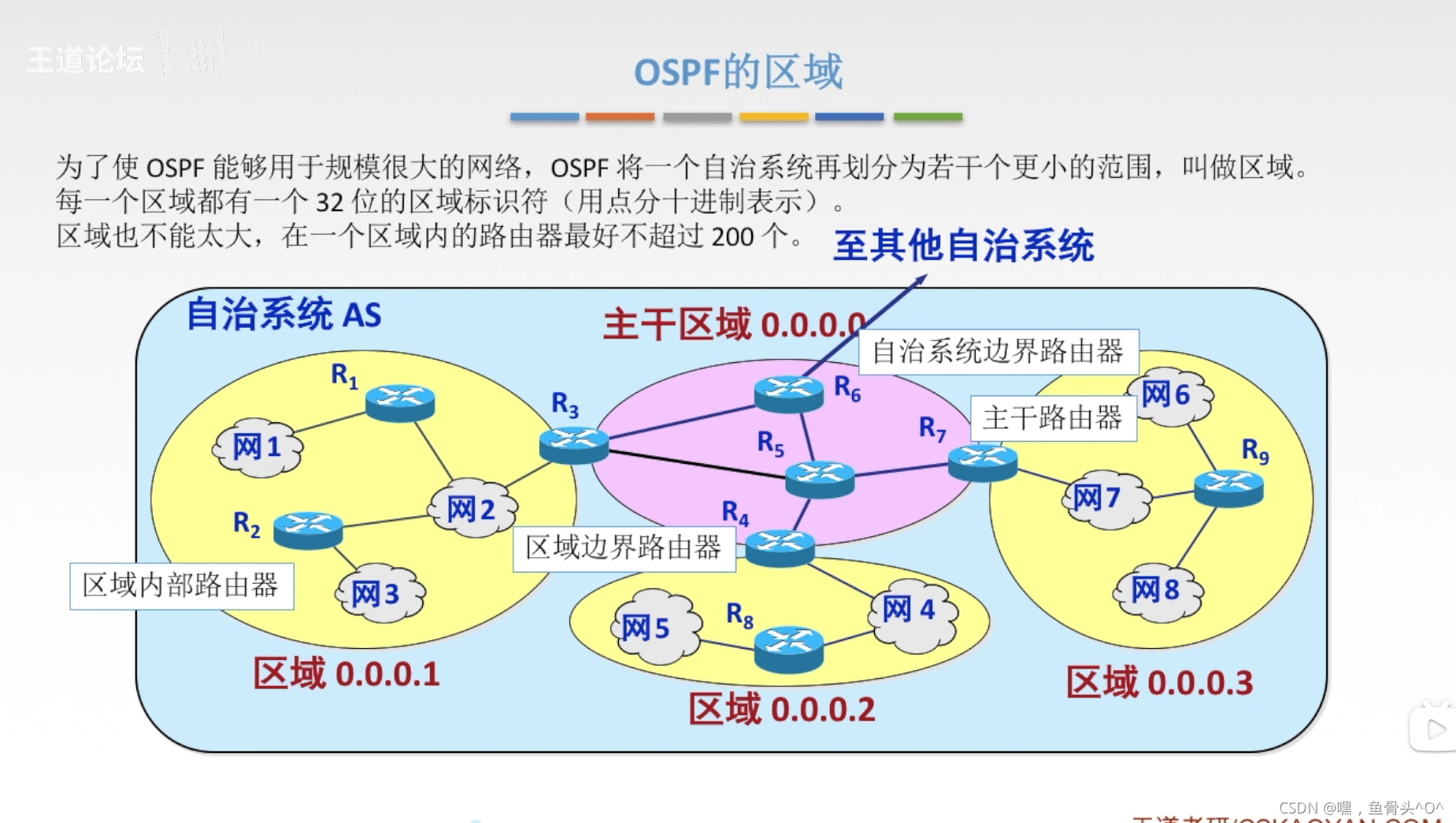

4.15.4 OSPF的区域

在这里插入图片描述

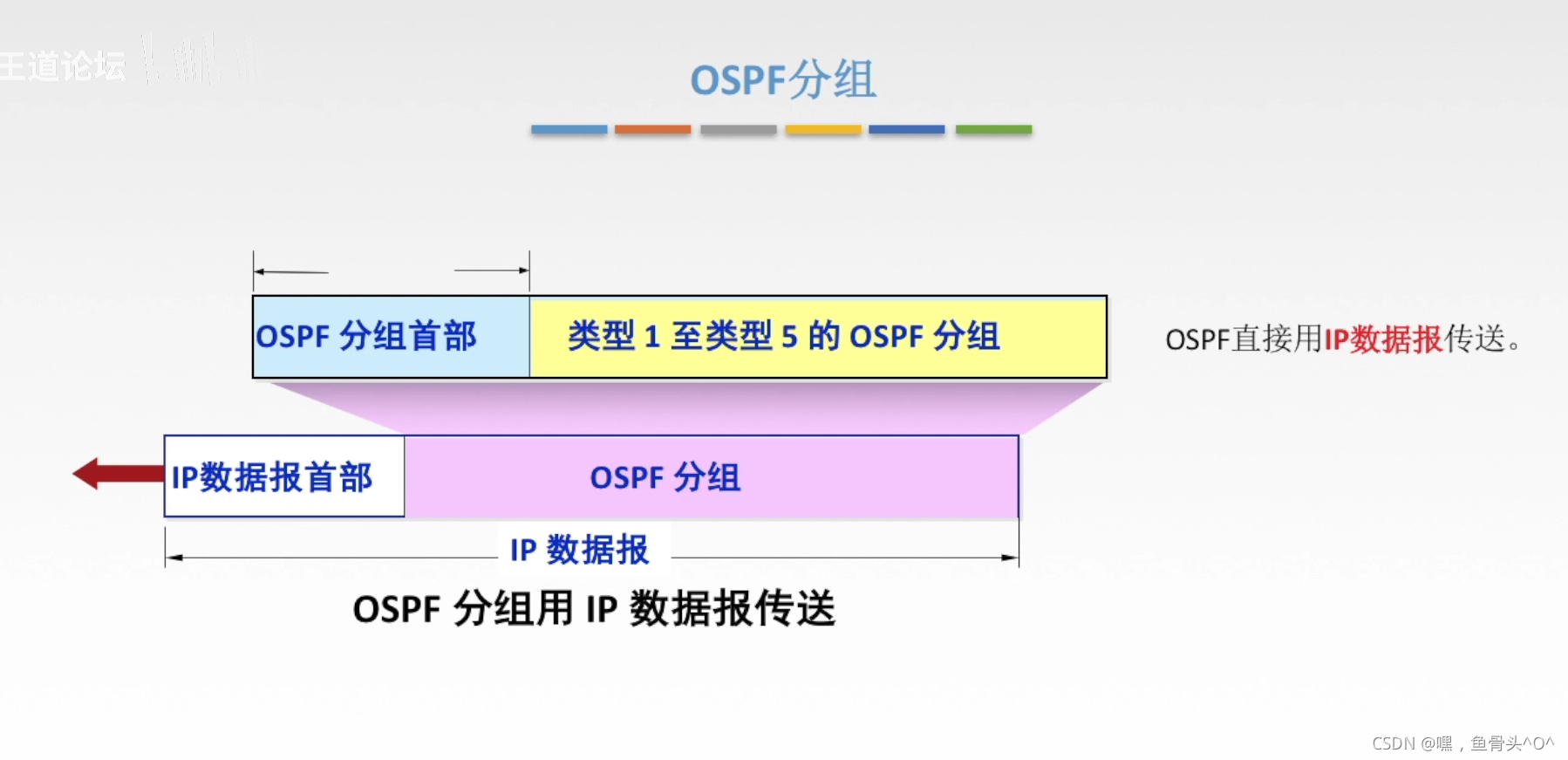

4.15.5 OSPF分组

在这里插入图片描述

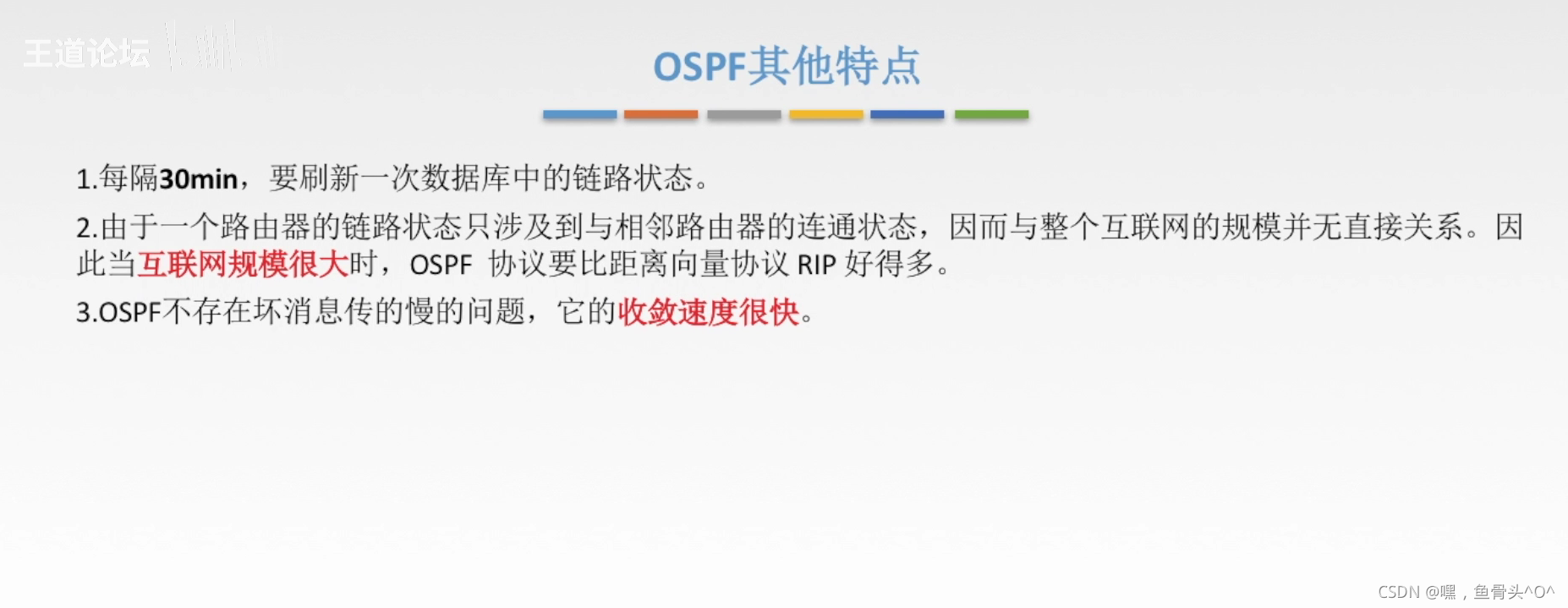

4.15.6 OSPF其他特点

在这里插入图片描述

4.16 BGP协议

4.16.1 路由选择协议分类回顾

在这里插入图片描述

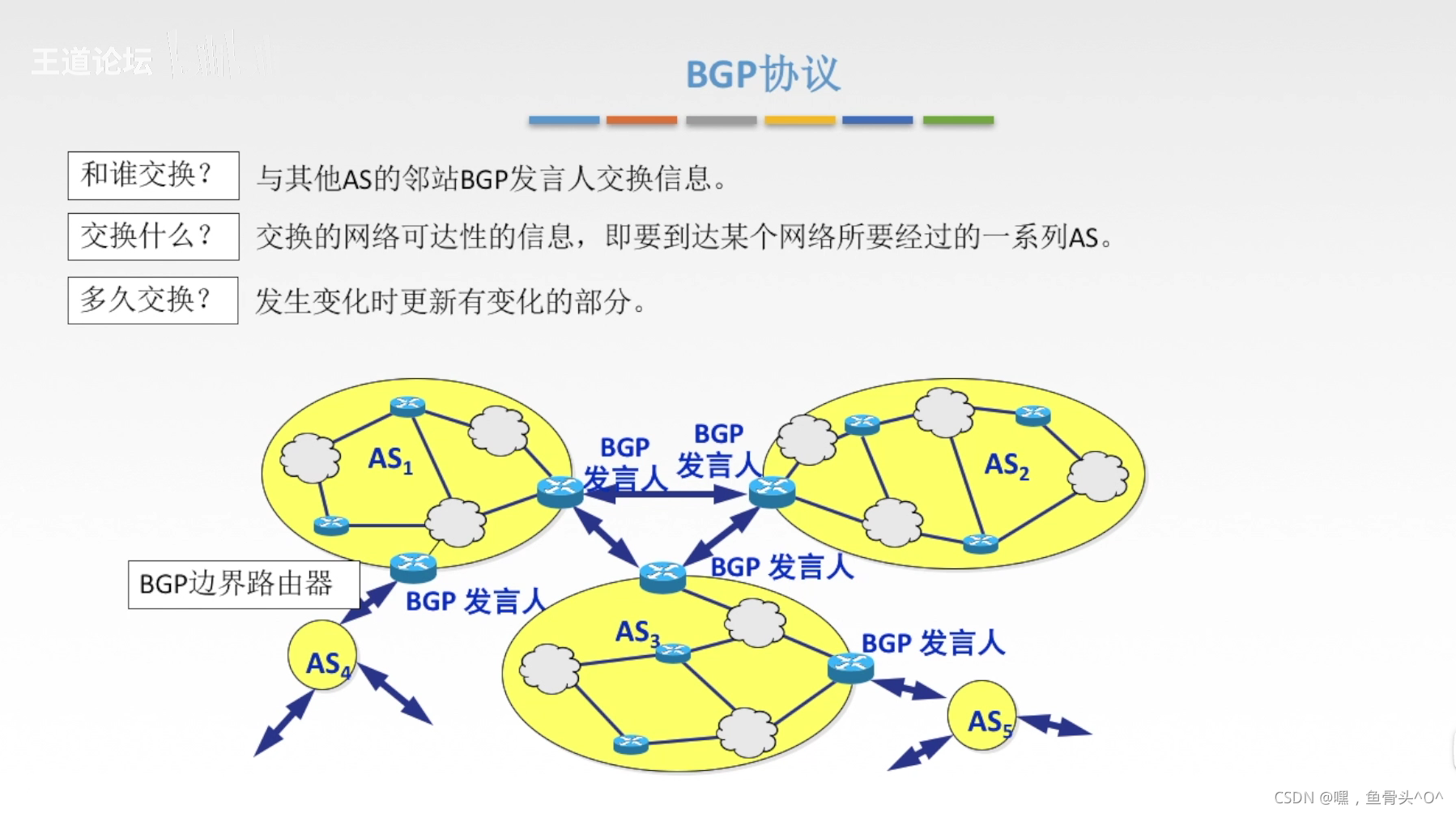

4.16.2 BGP协议

在这里插入图片描述

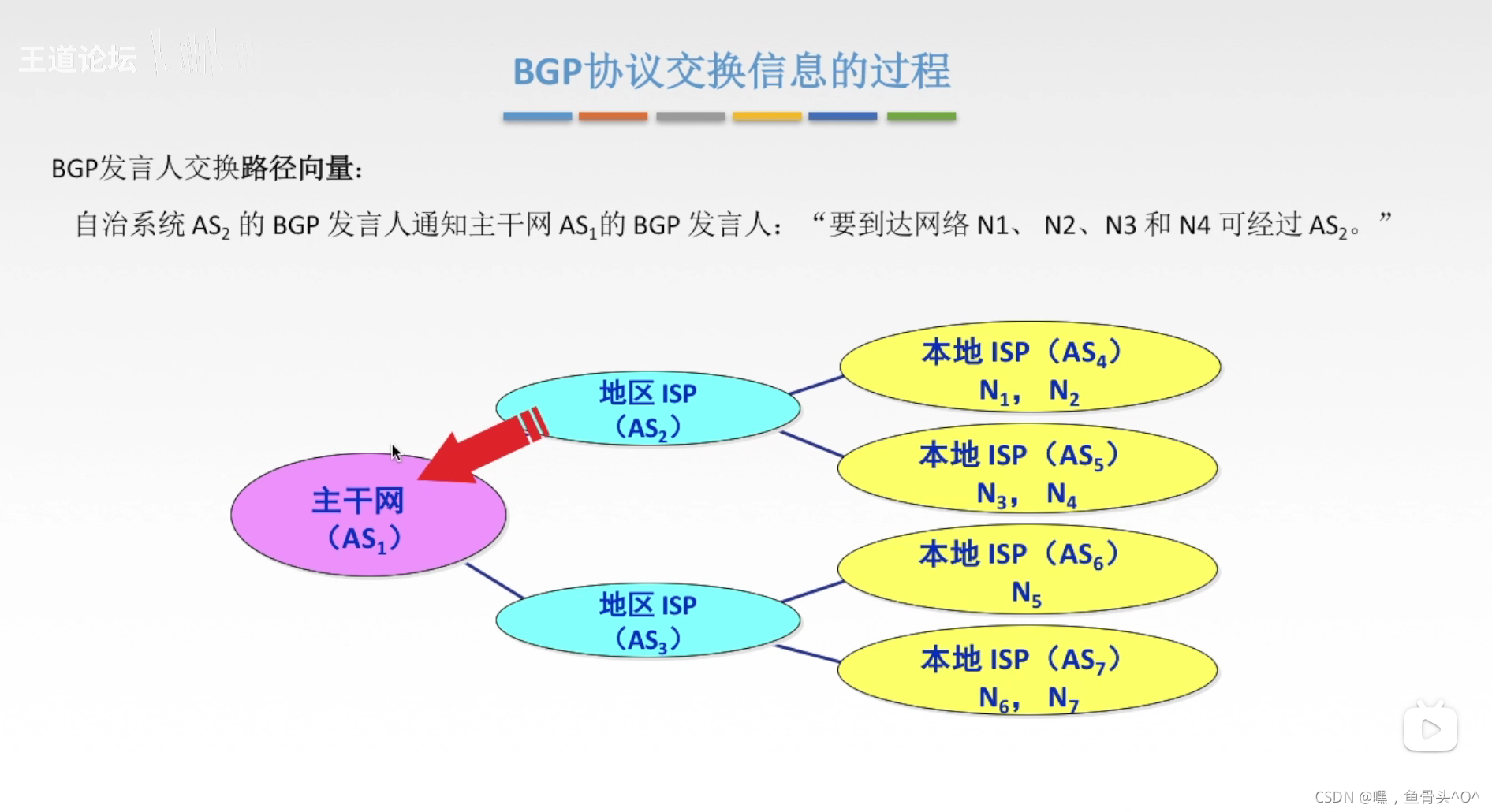

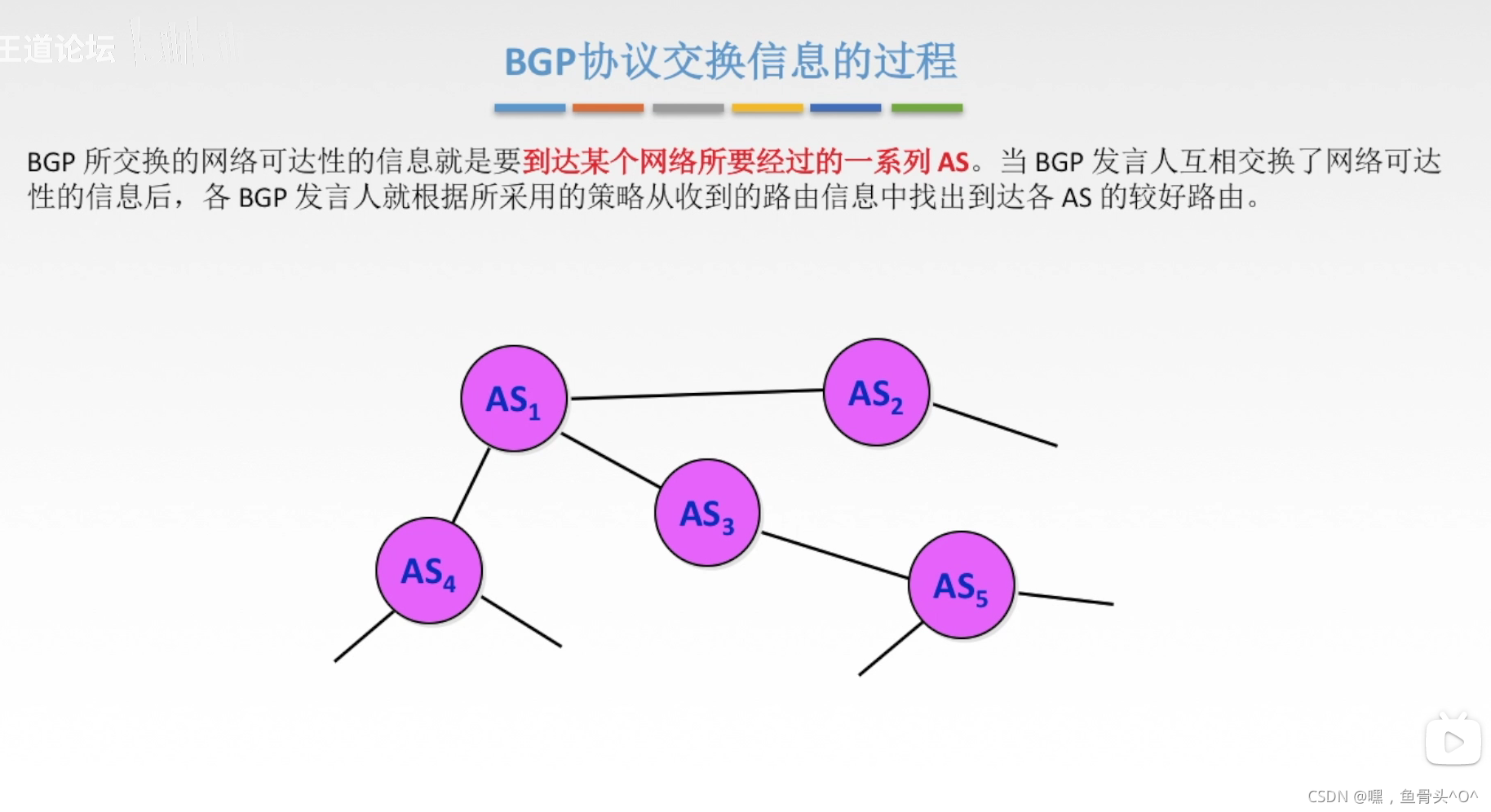

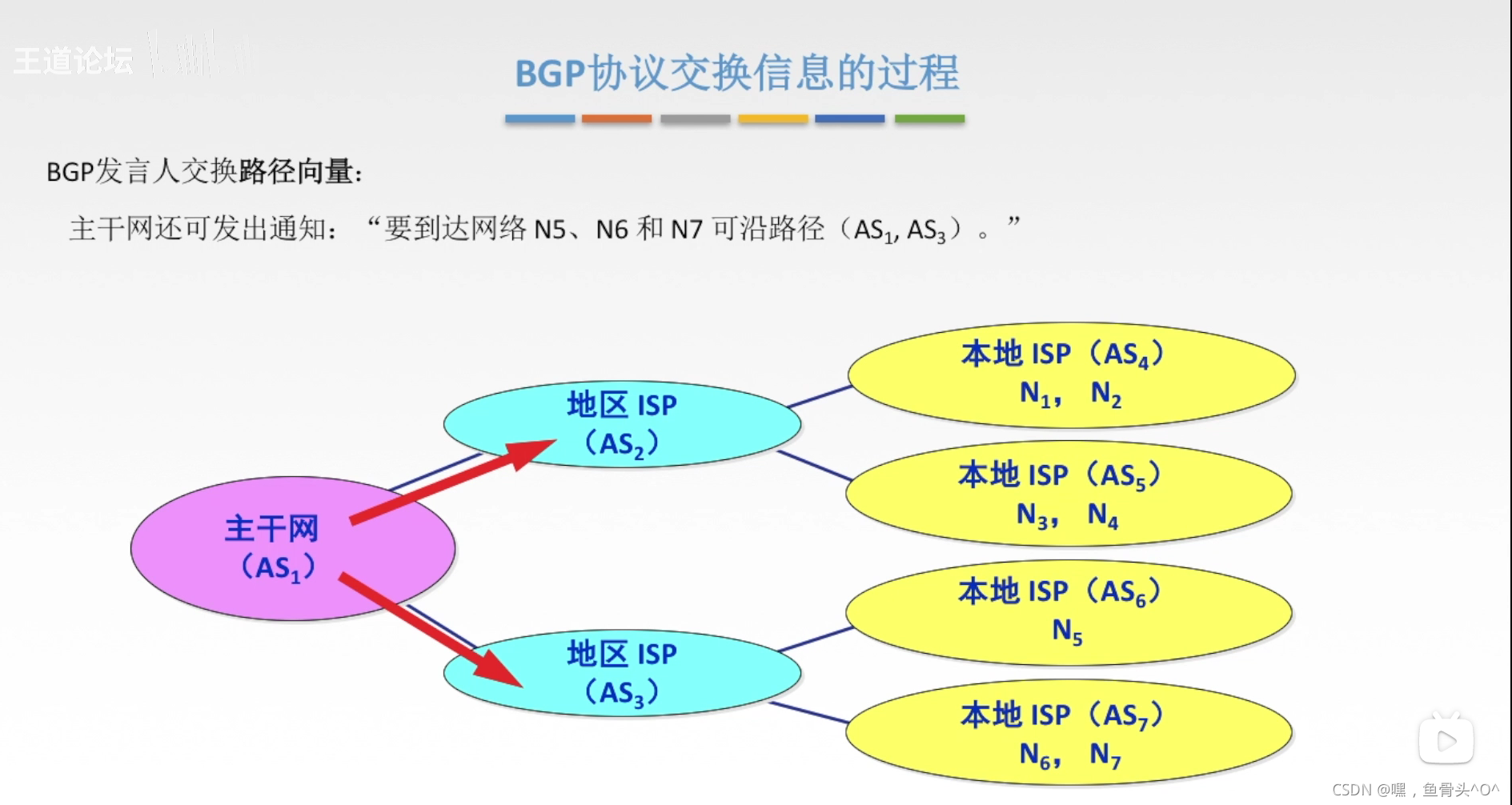

4.16.3 BGP协议交换信息的过程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

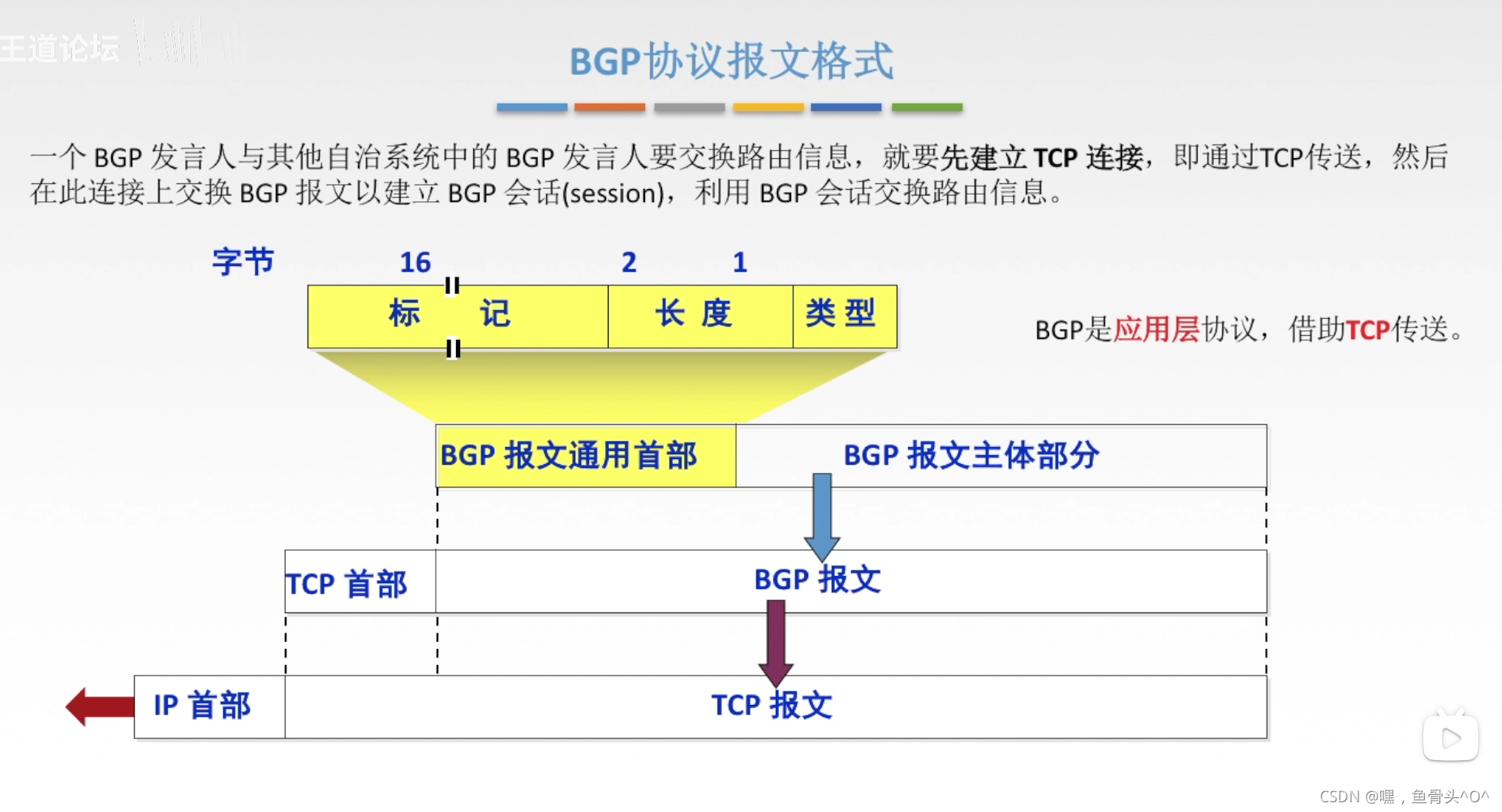

4.16.4 BGP协议的报文格式

在这里插入图片描述

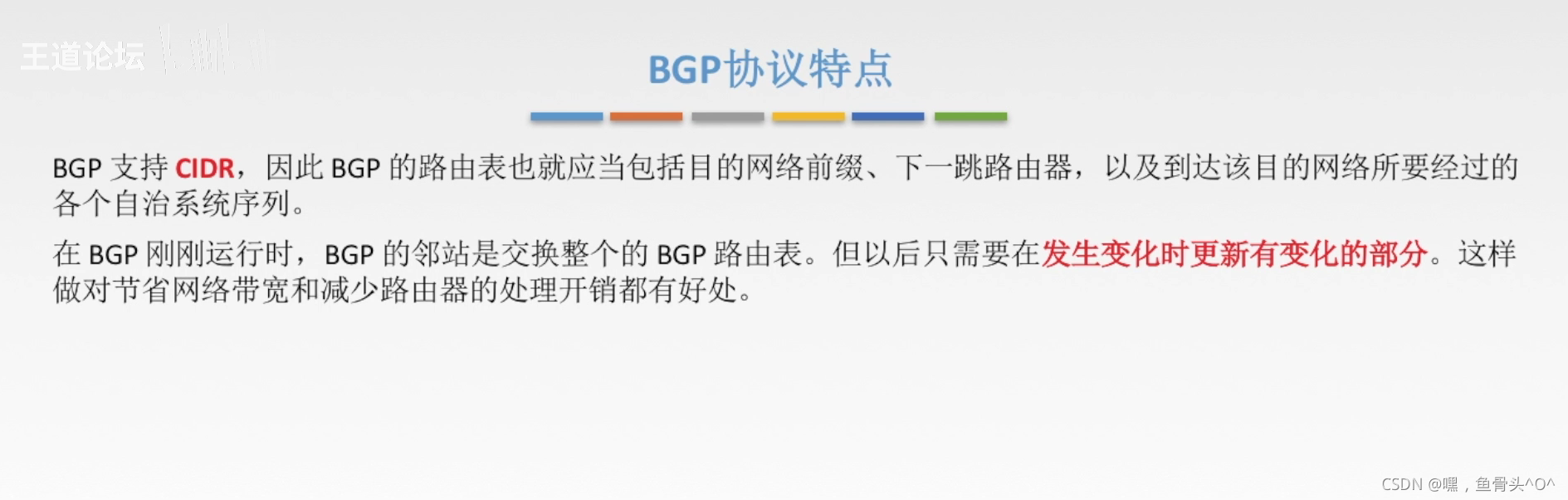

4.16.5 BGP协议特点

在这里插入图片描述

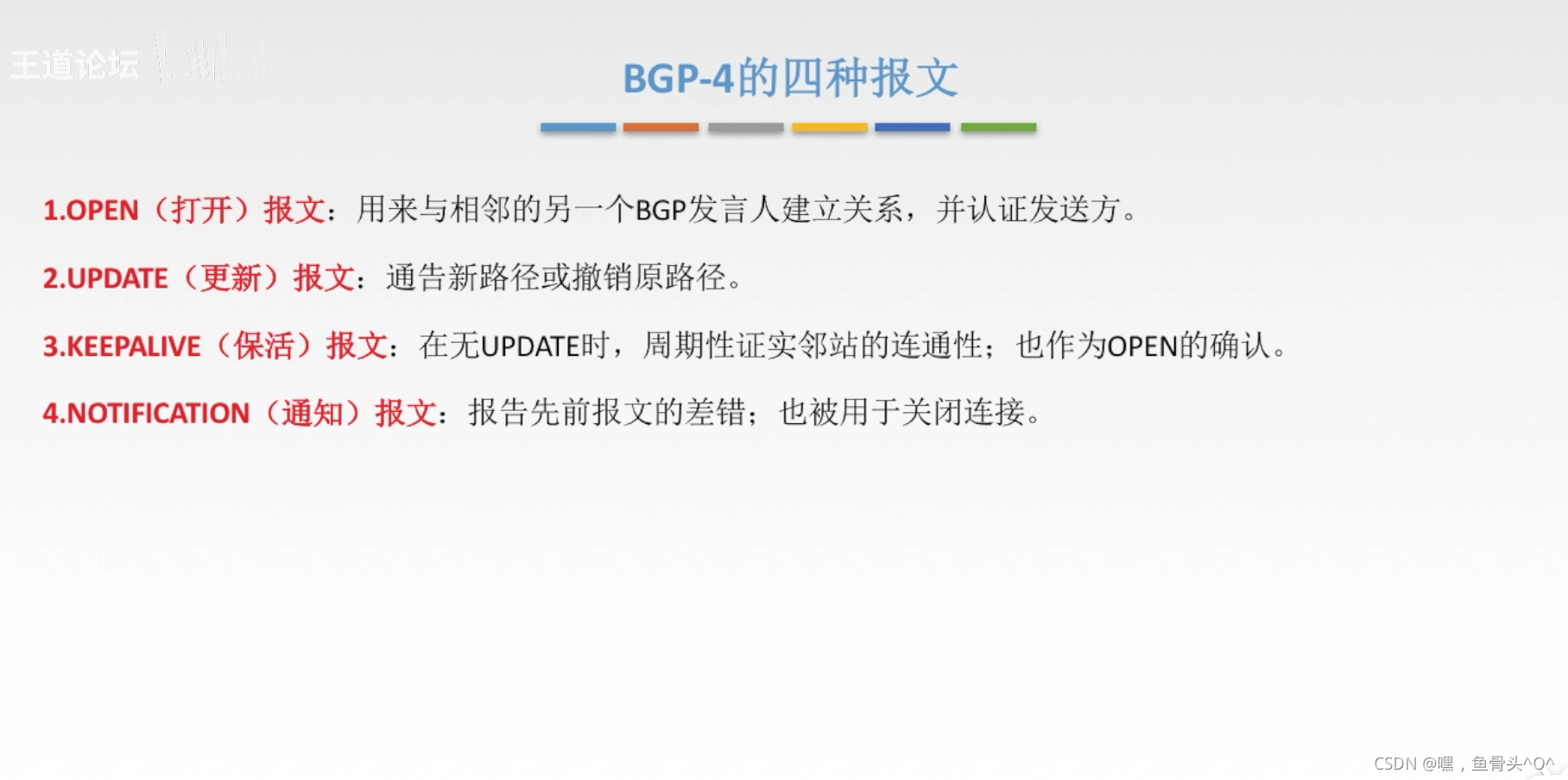

4.16.6 BGP-4的四种报文

在这里插入图片描述

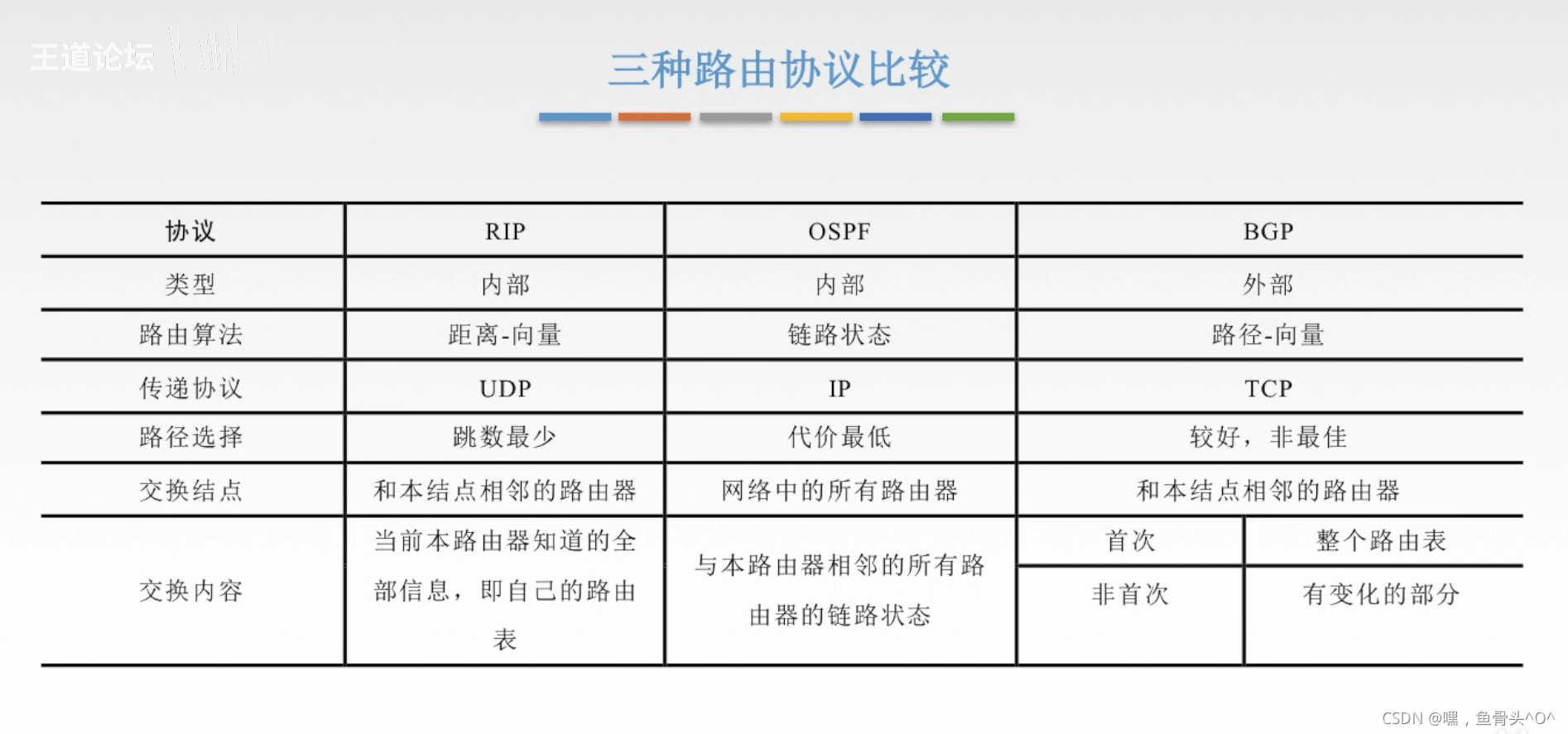

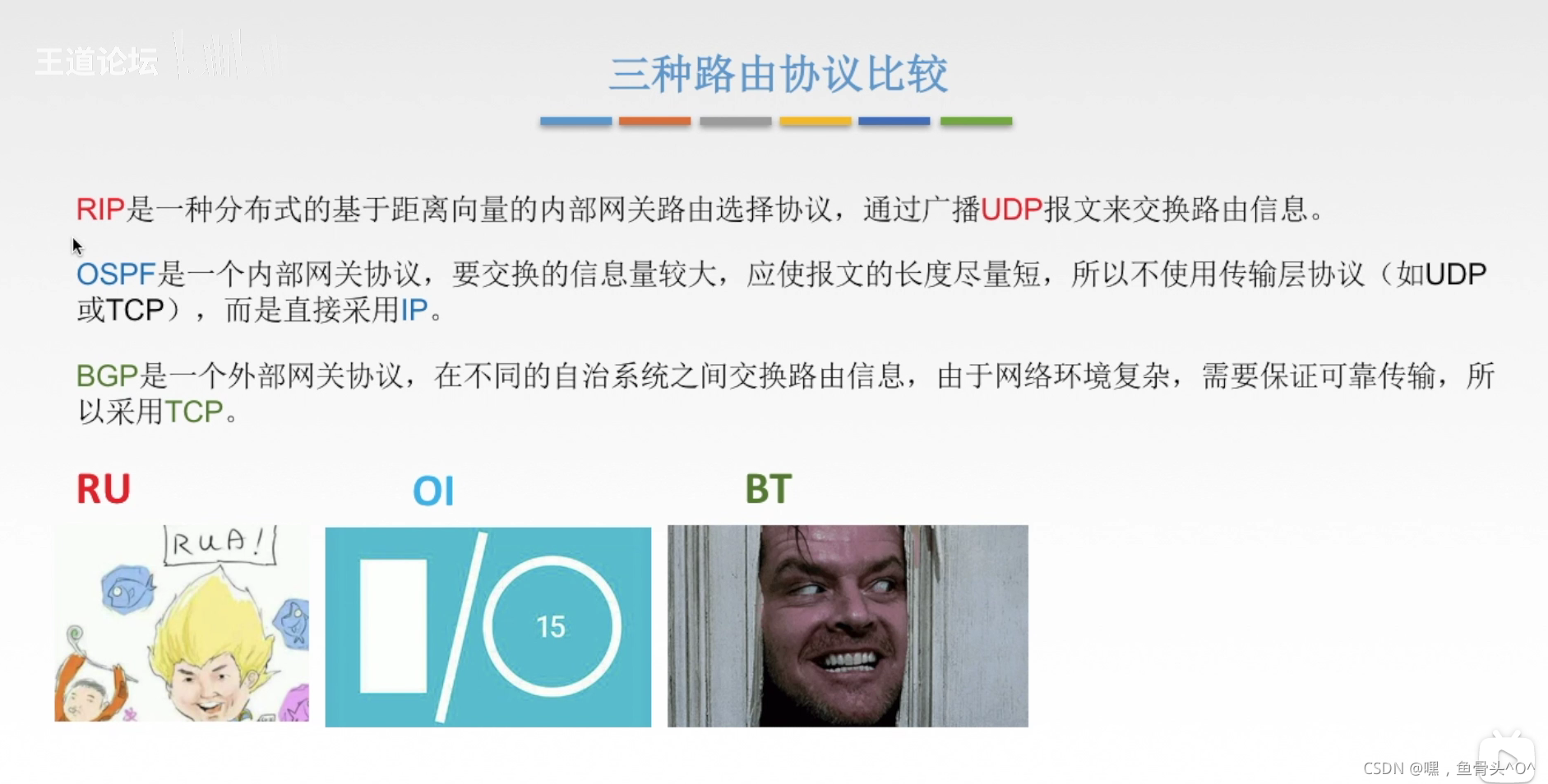

4.16.7 三种路由协议比较

在这里插入图片描述
在这里插入图片描述

4.17 IP组播

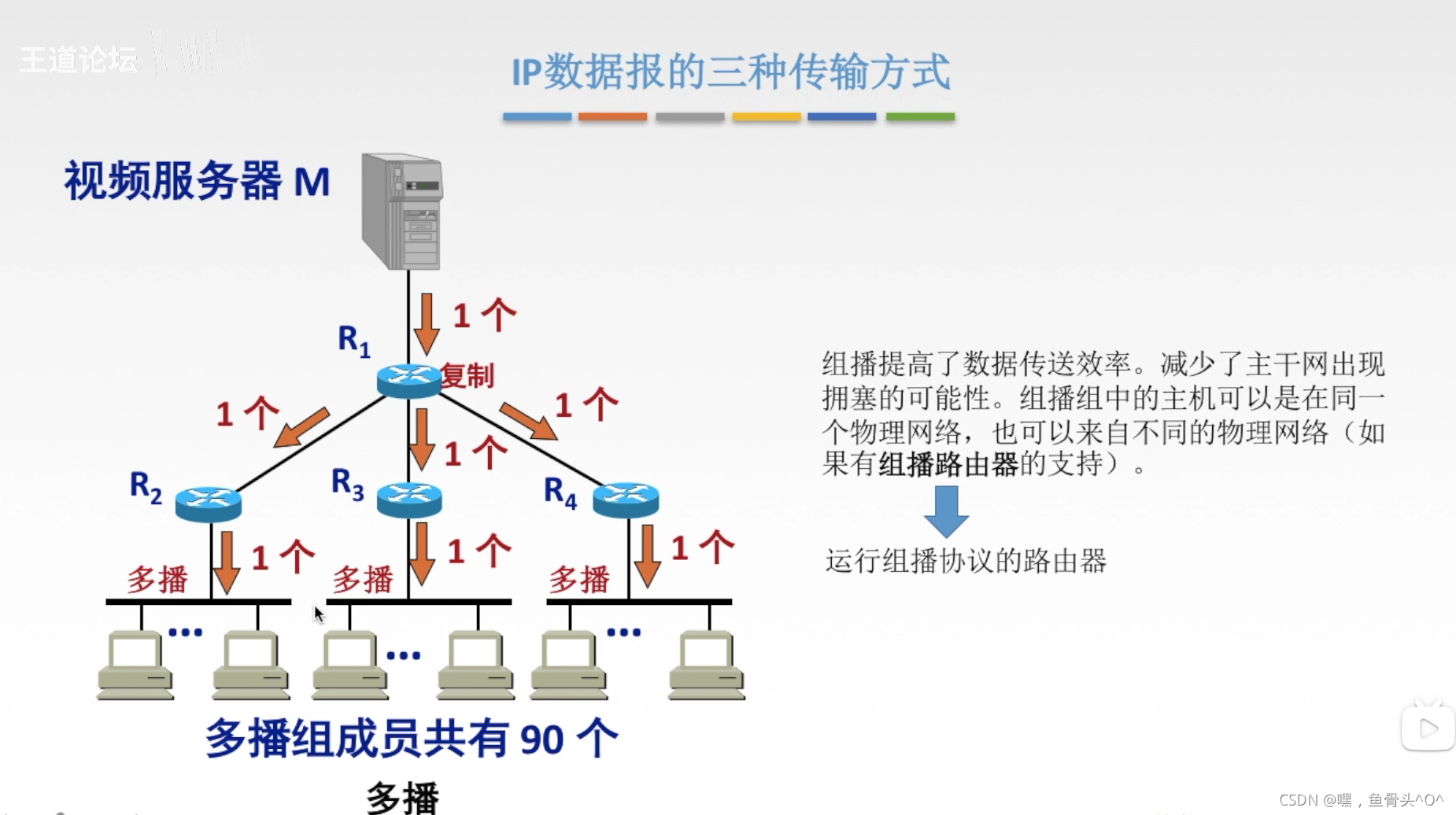

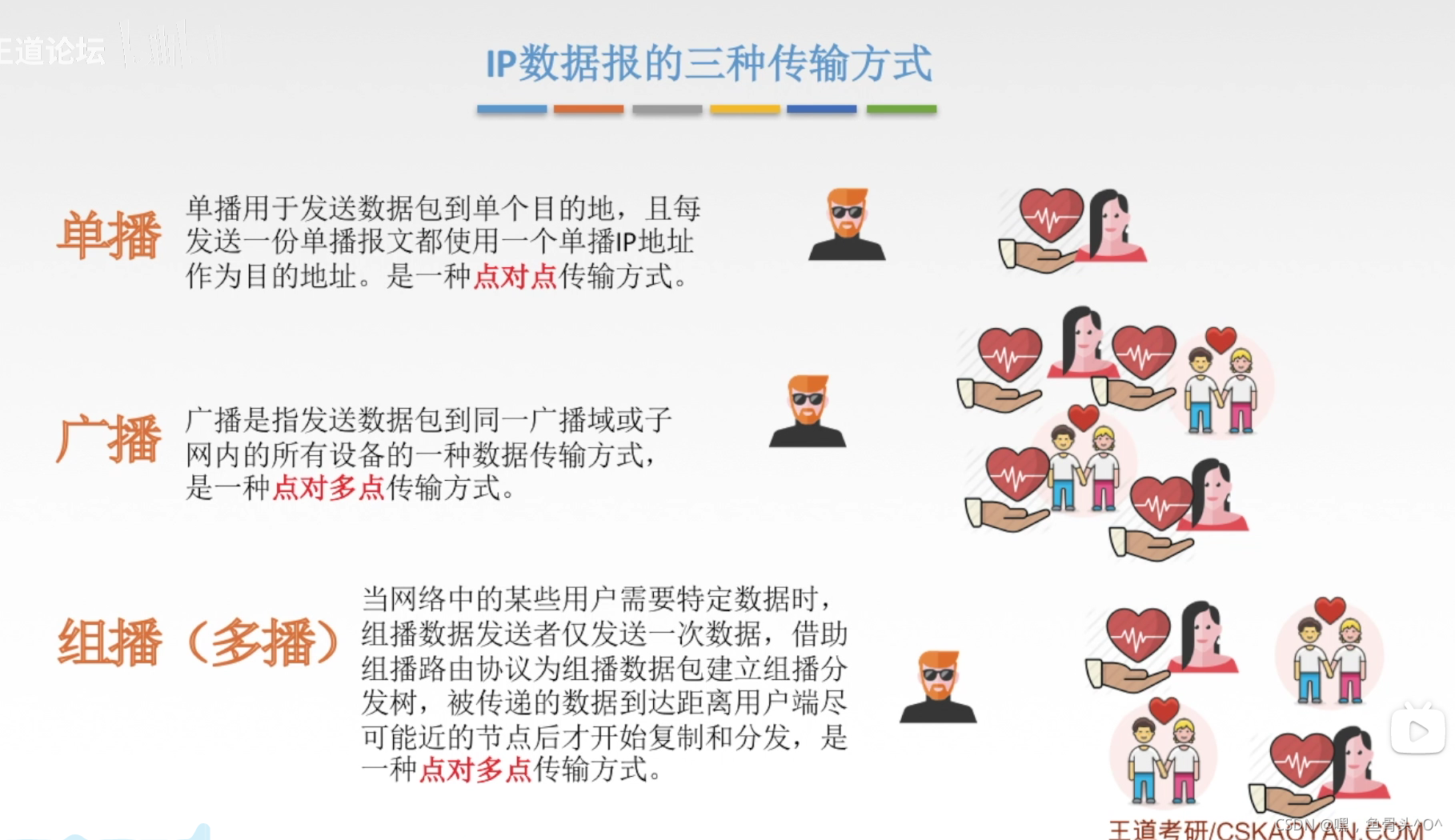

4.17.1 IP数据报的三种传输方式

在这里插入图片描述
在这里插入图片描述

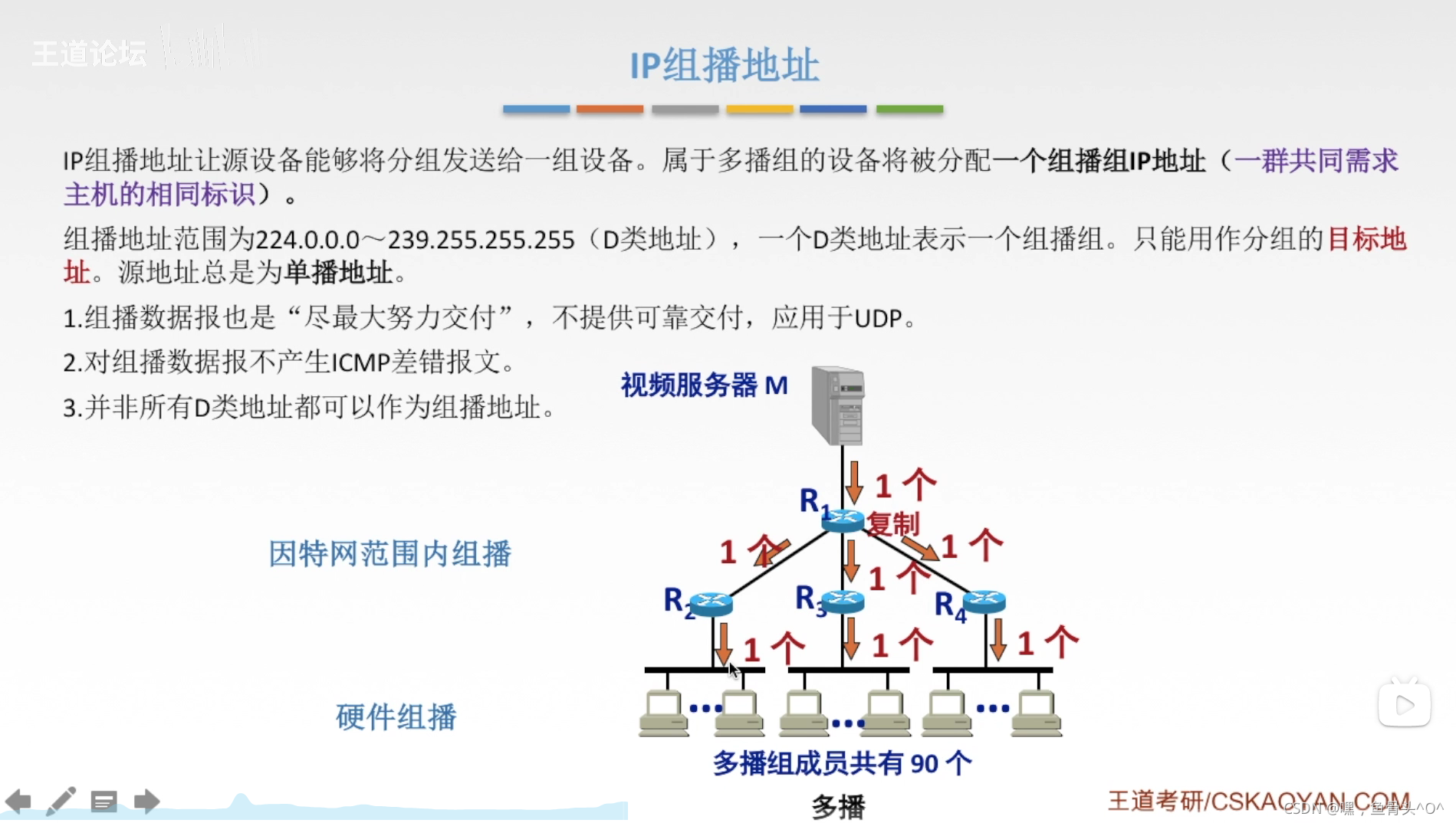

4.17.2 IP组播地址

在这里插入图片描述

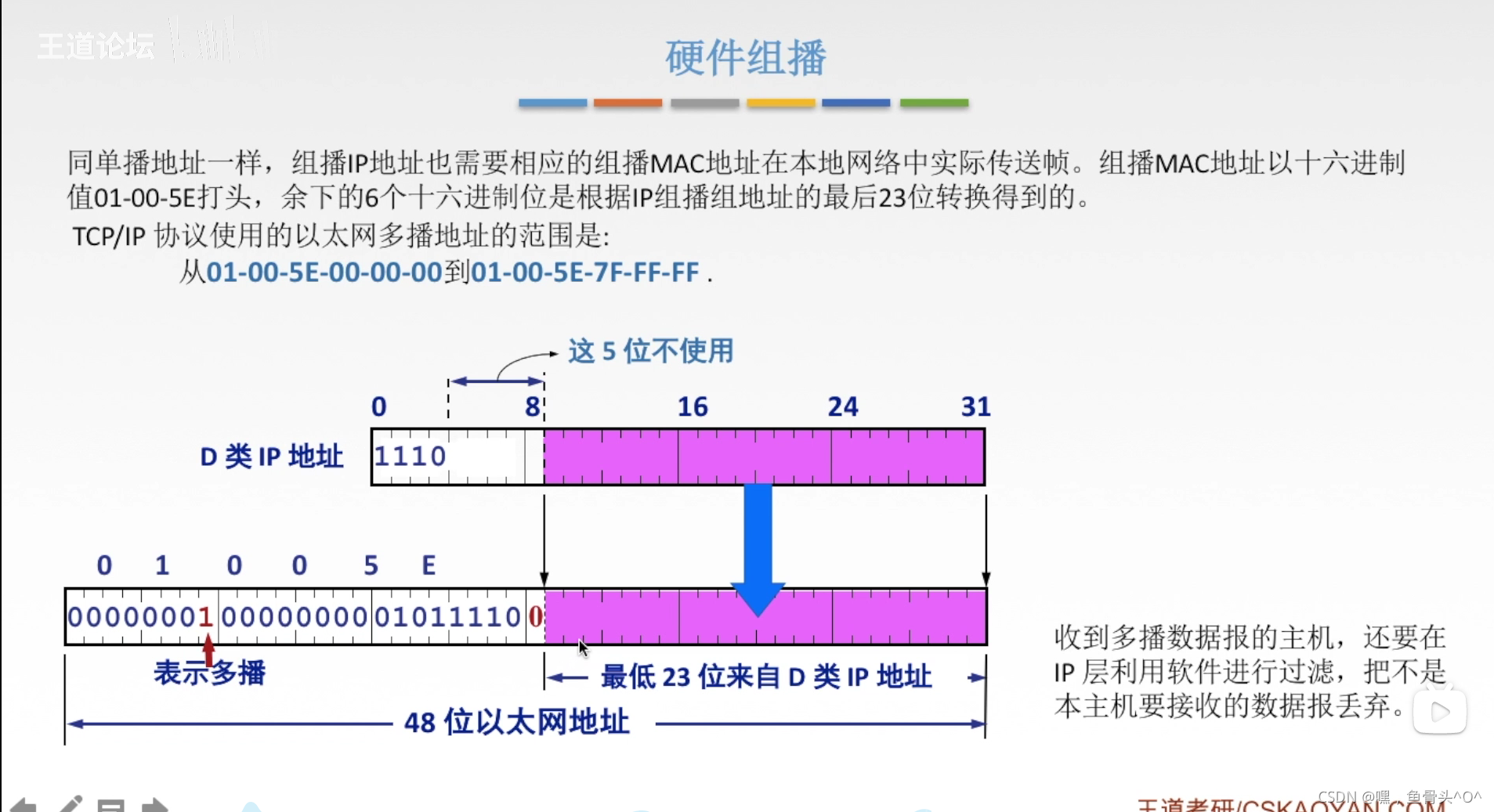

4.17.3 硬件组播

在这里插入图片描述

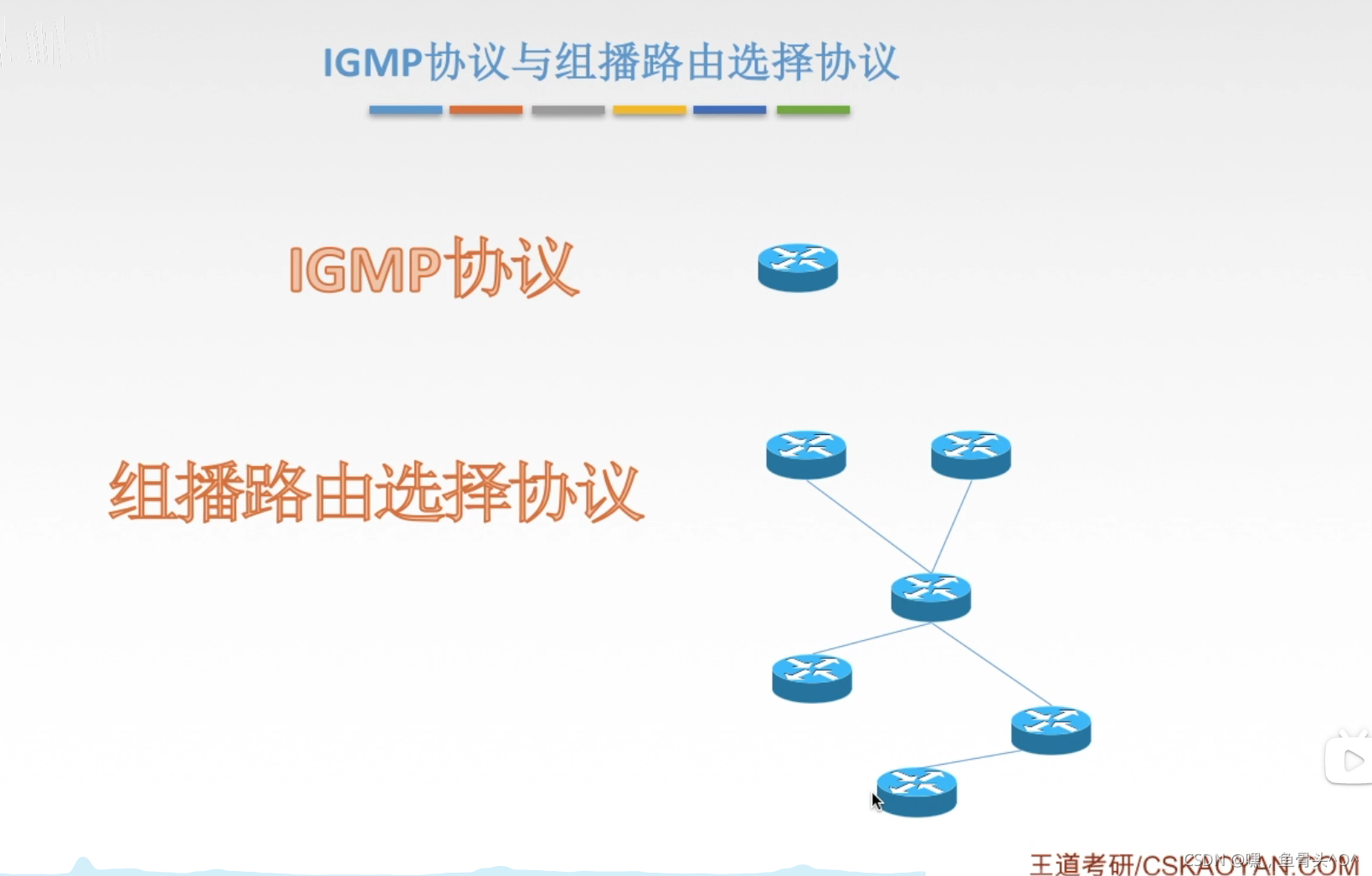

4.17.4 IGMP协议与组播路由选择协议

在这里插入图片描述

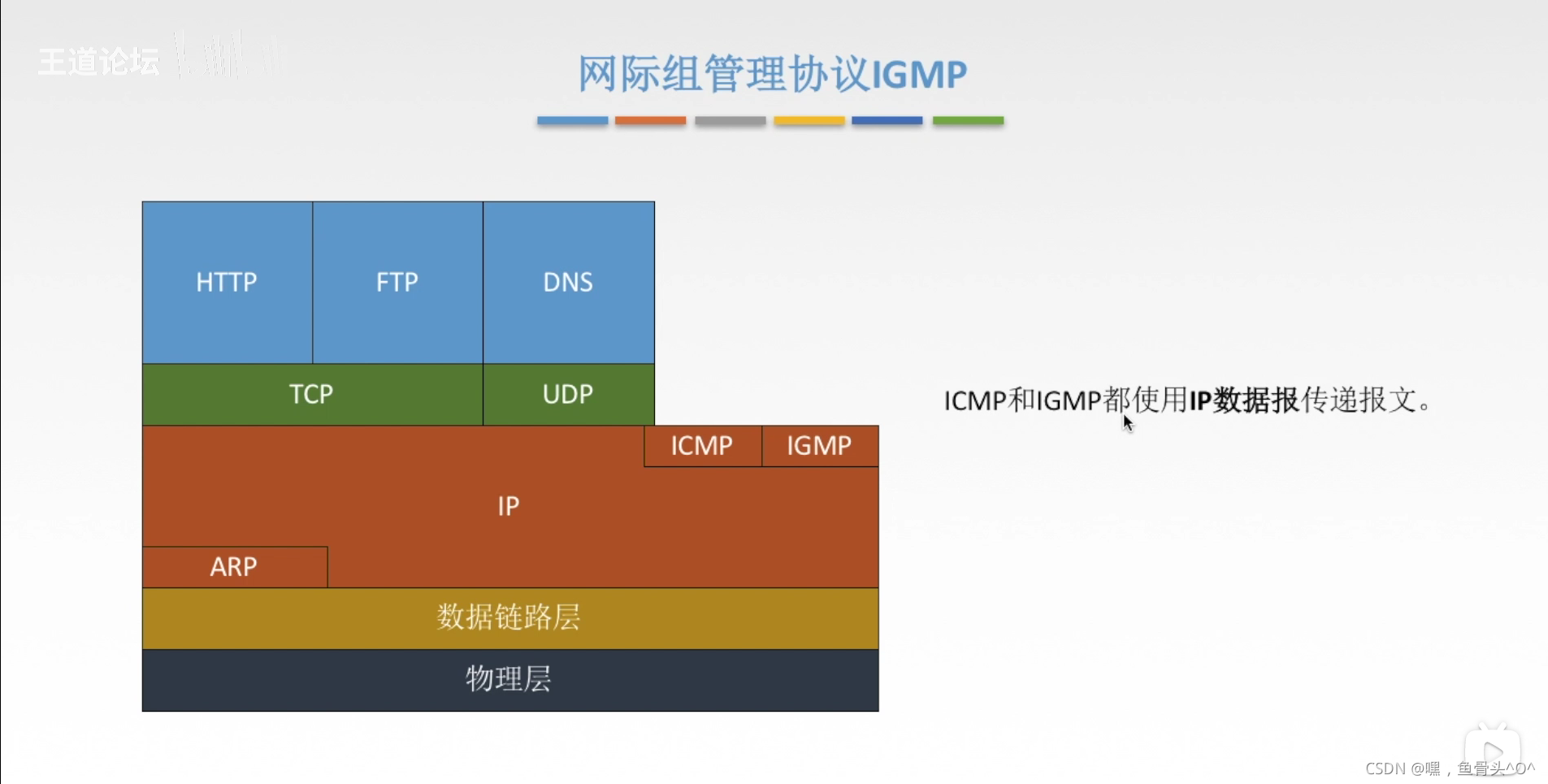

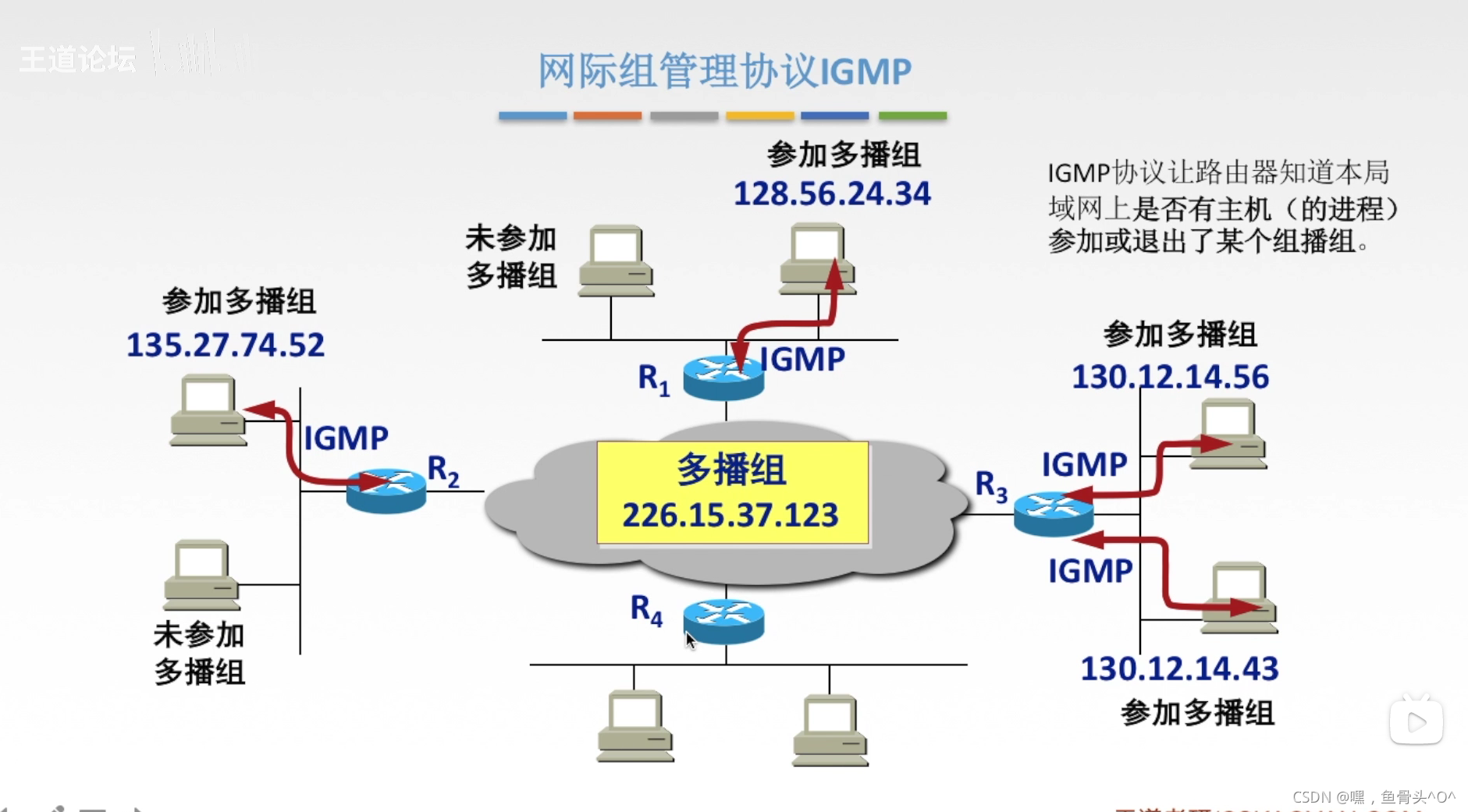

4.17.5 网际组管理协议IGMP

在这里插入图片描述

在这里插入图片描述

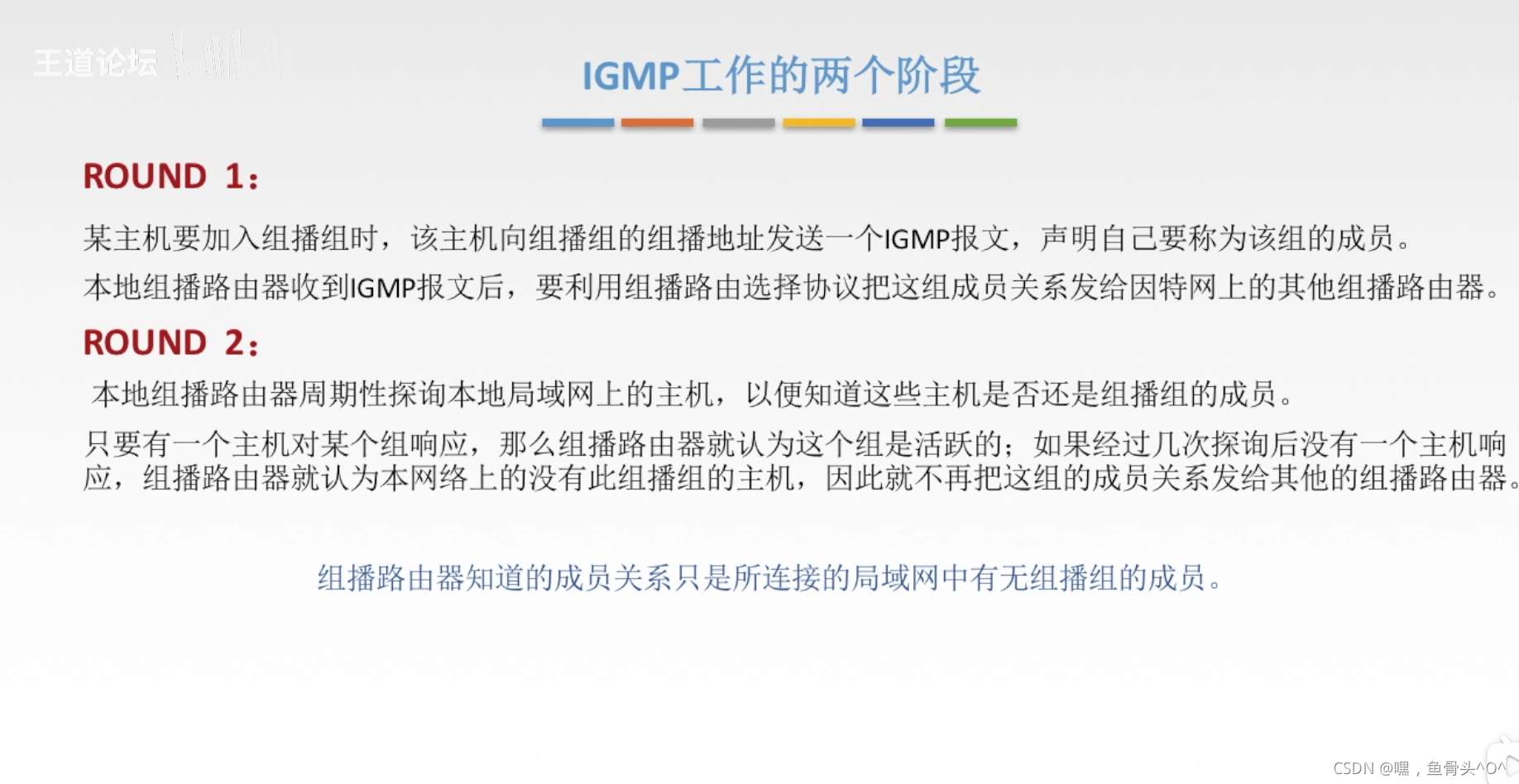

4.17.6 IGMP工作的两个阶段

在这里插入图片描述

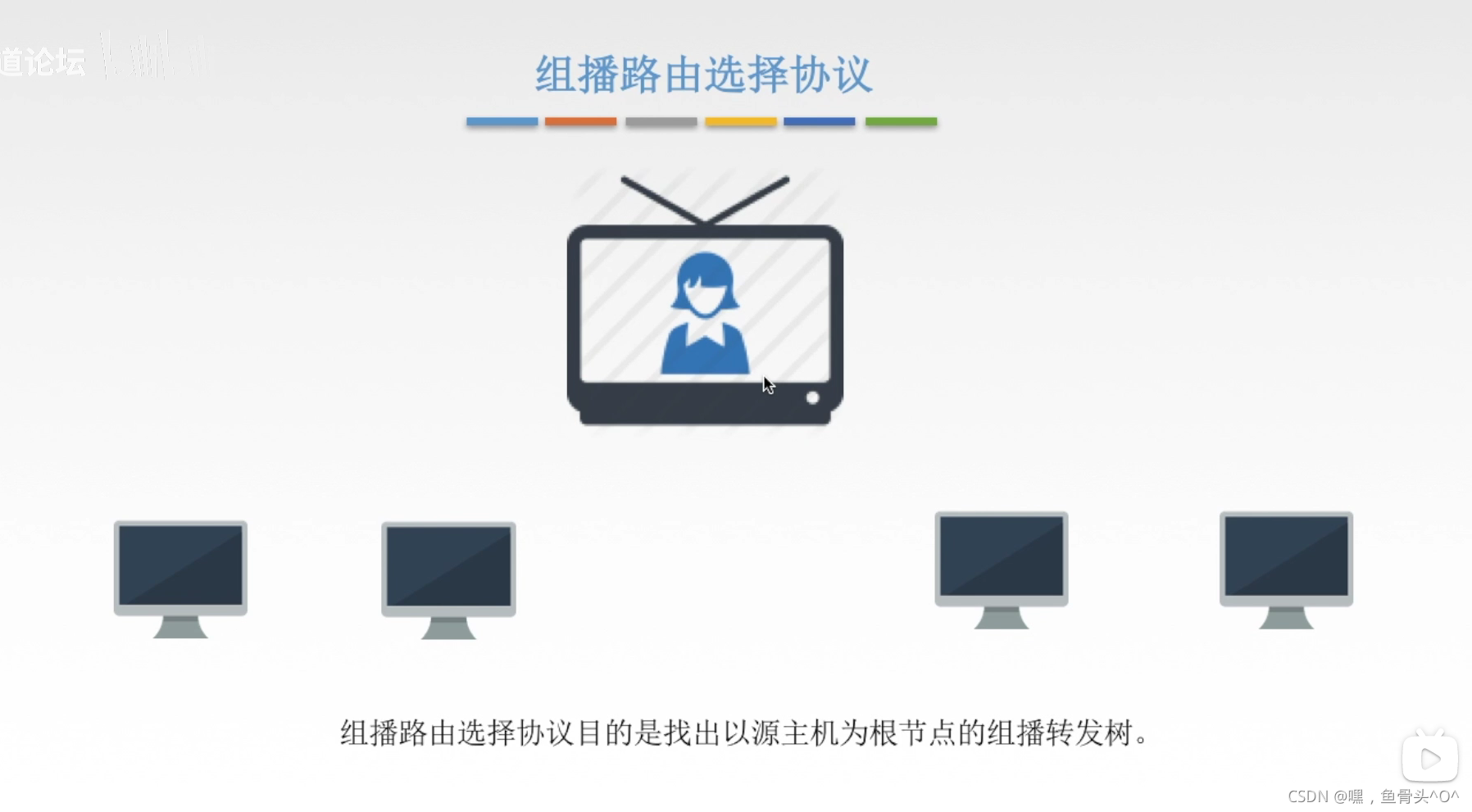

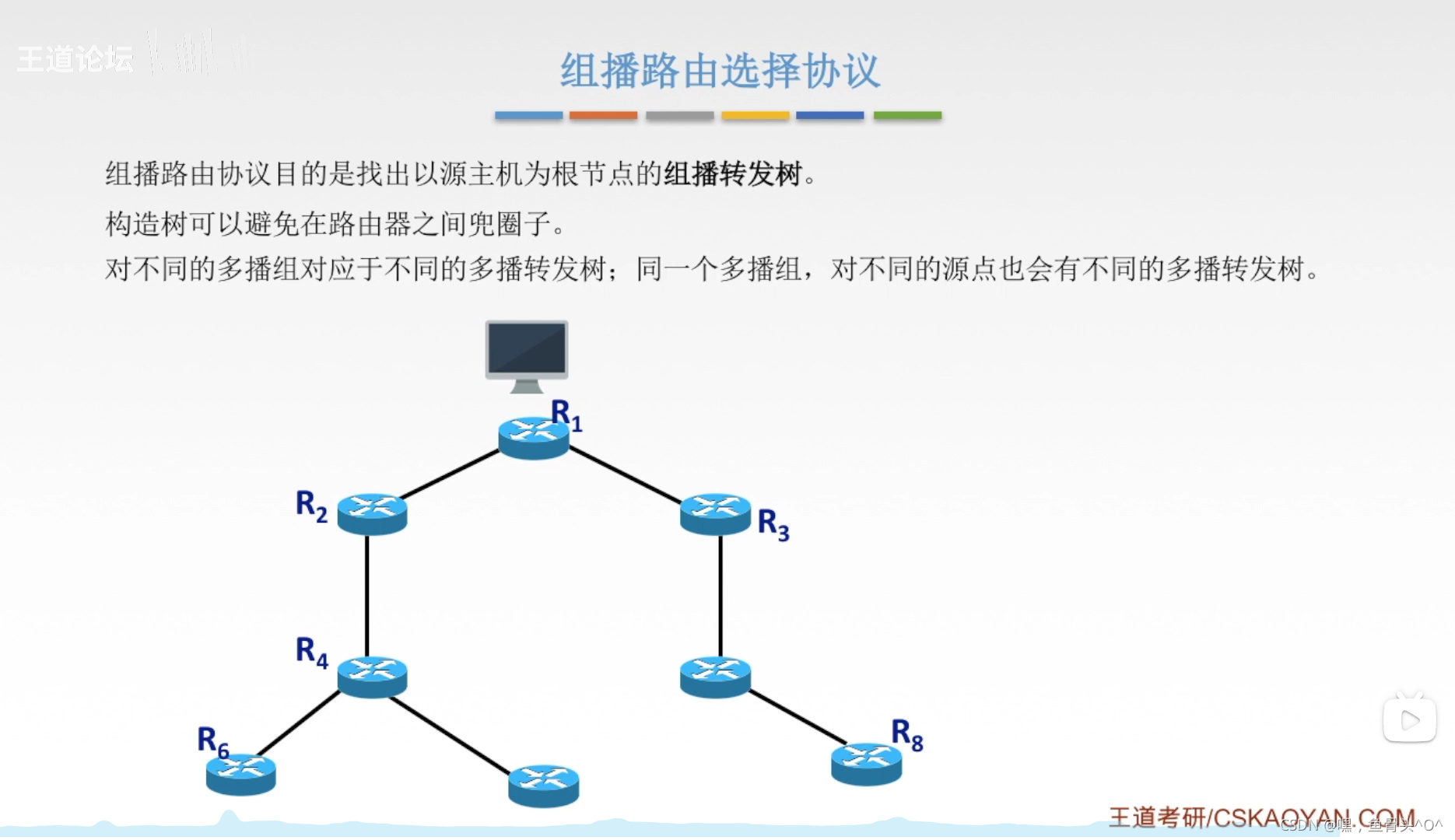

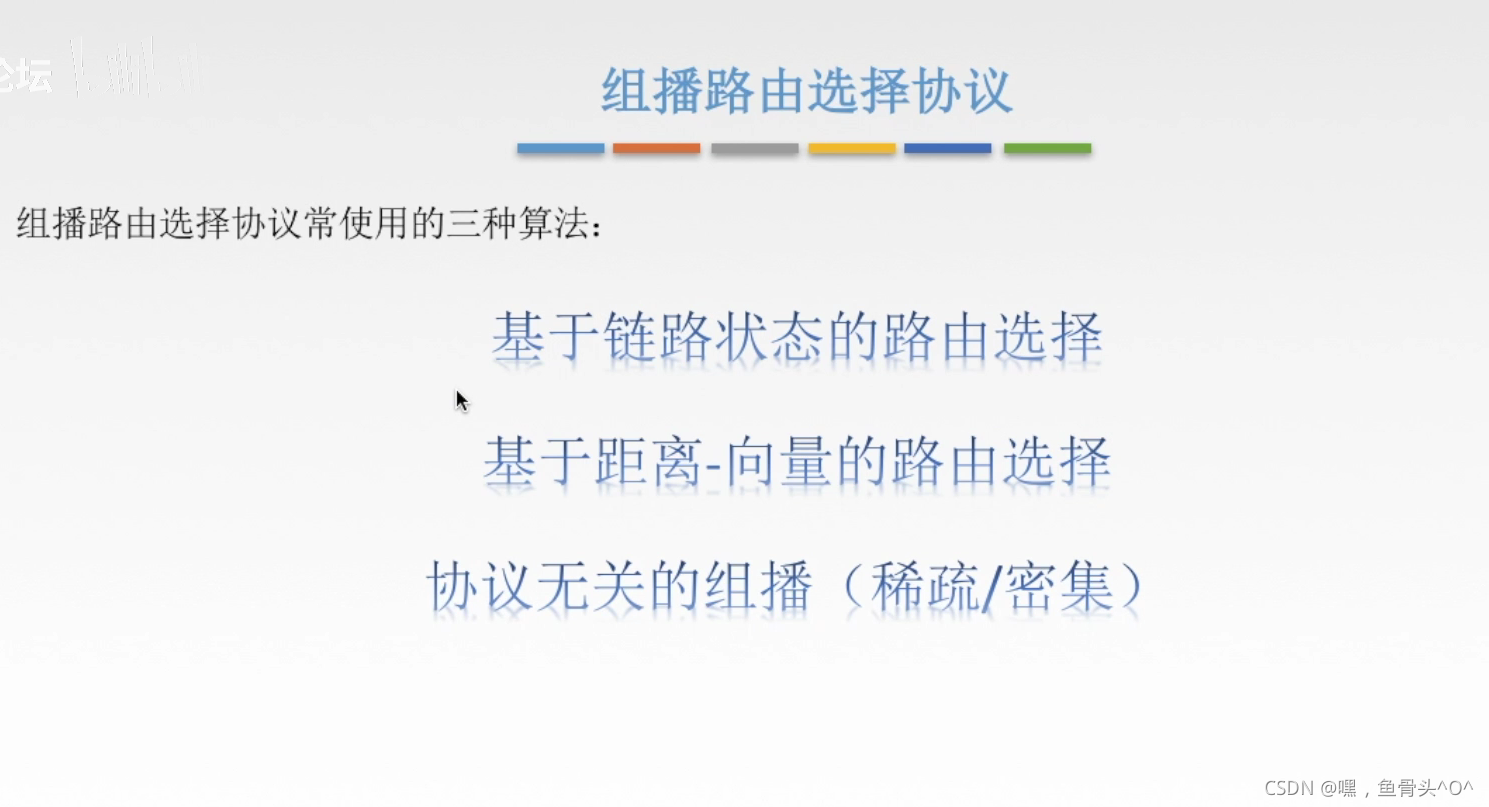

4.17.7 组播路由选择协议

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

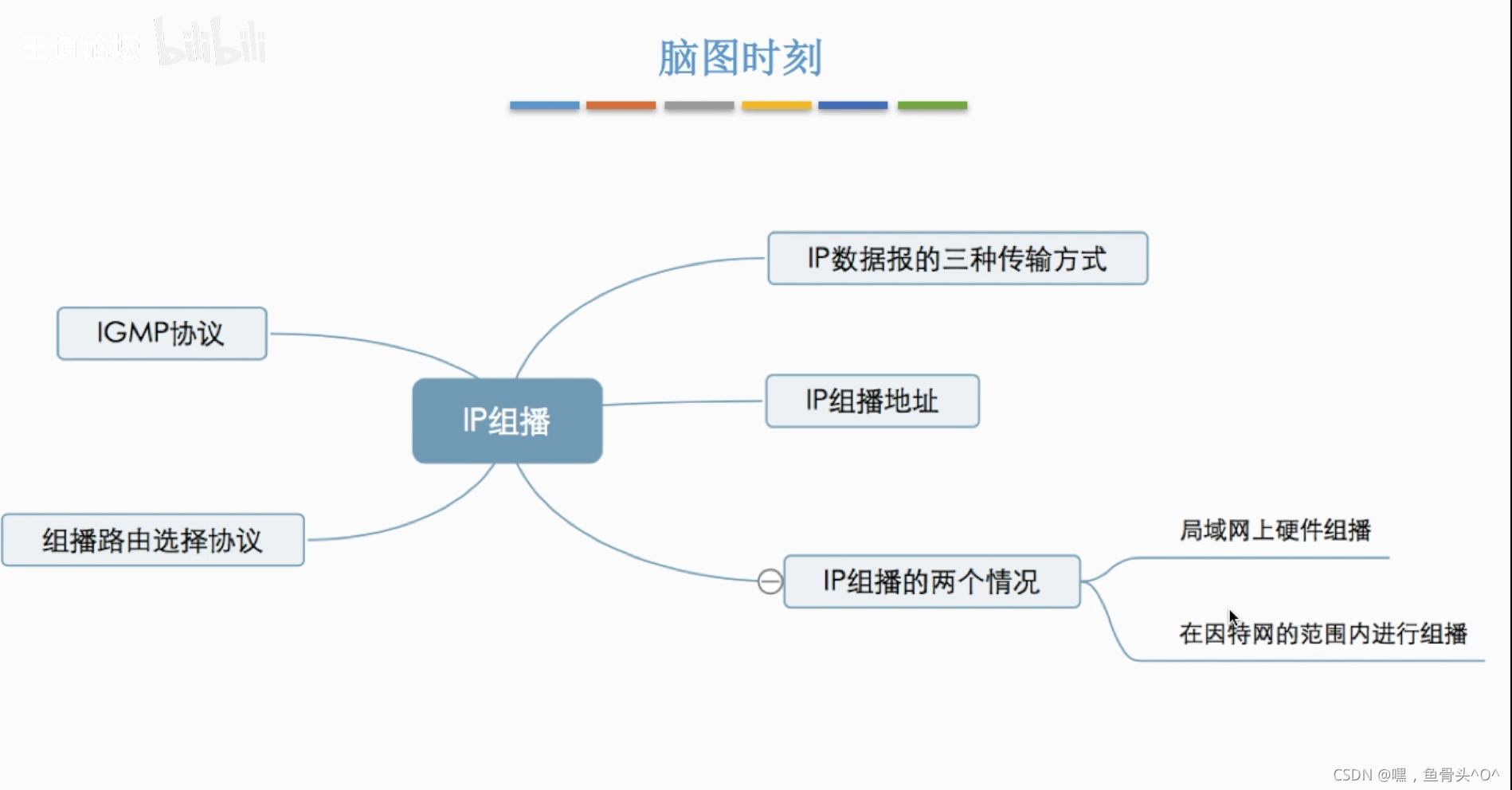

4.17.8 思维导图

在这里插入图片描述

4.18 移动IP

4.18.1 移动IP

在这里插入图片描述

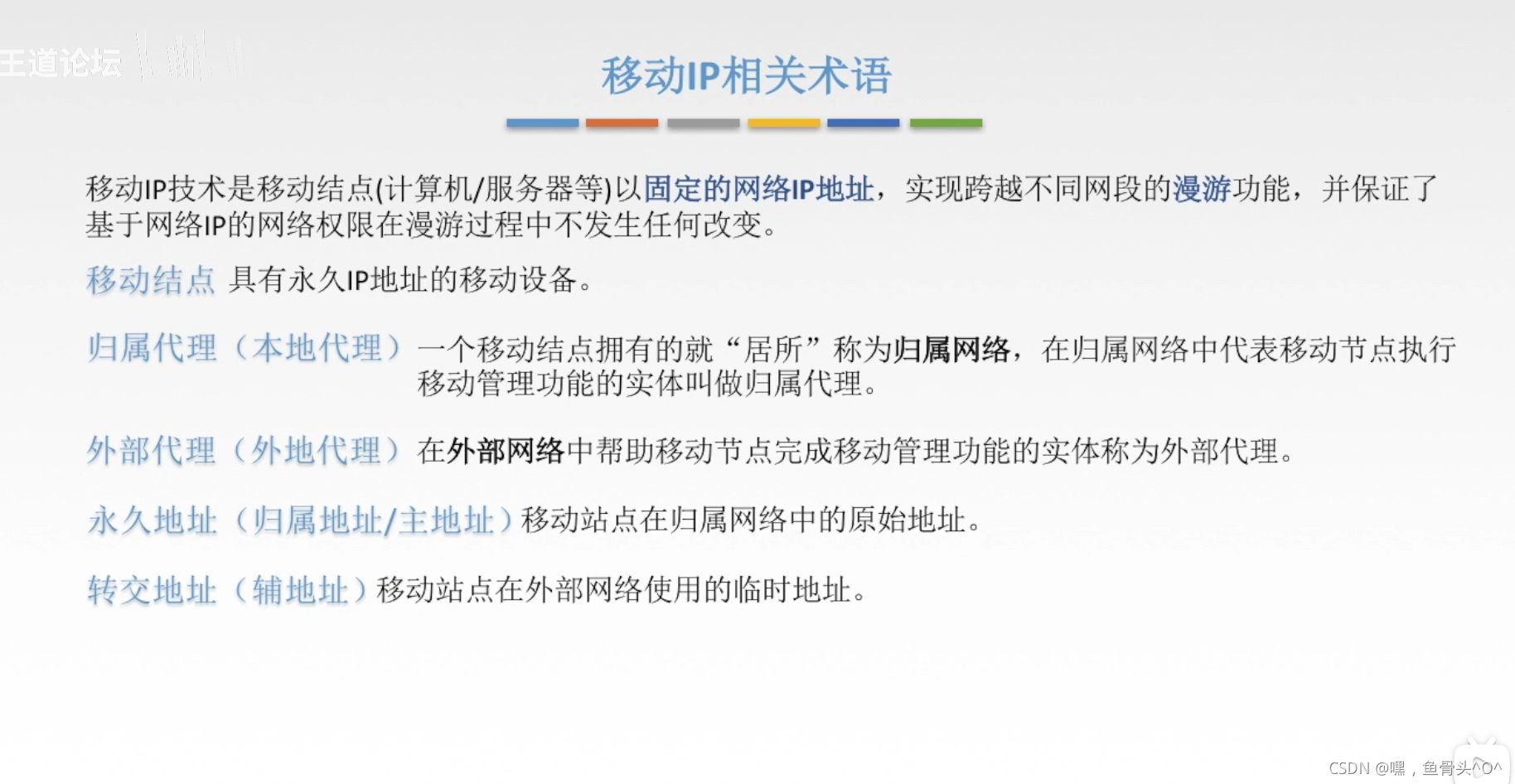

4.18.2 移动IP相关术语

在这里插入图片描述

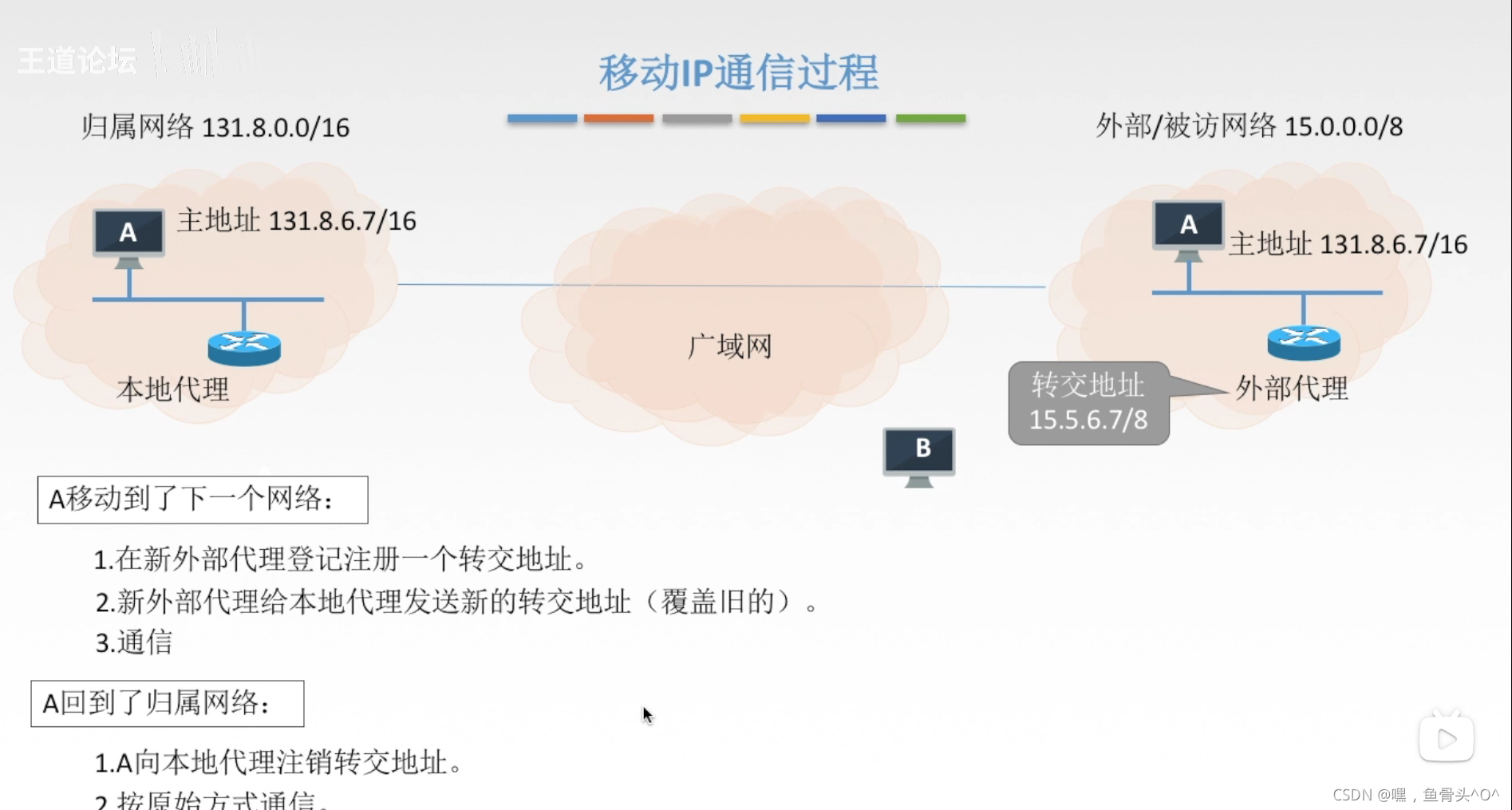

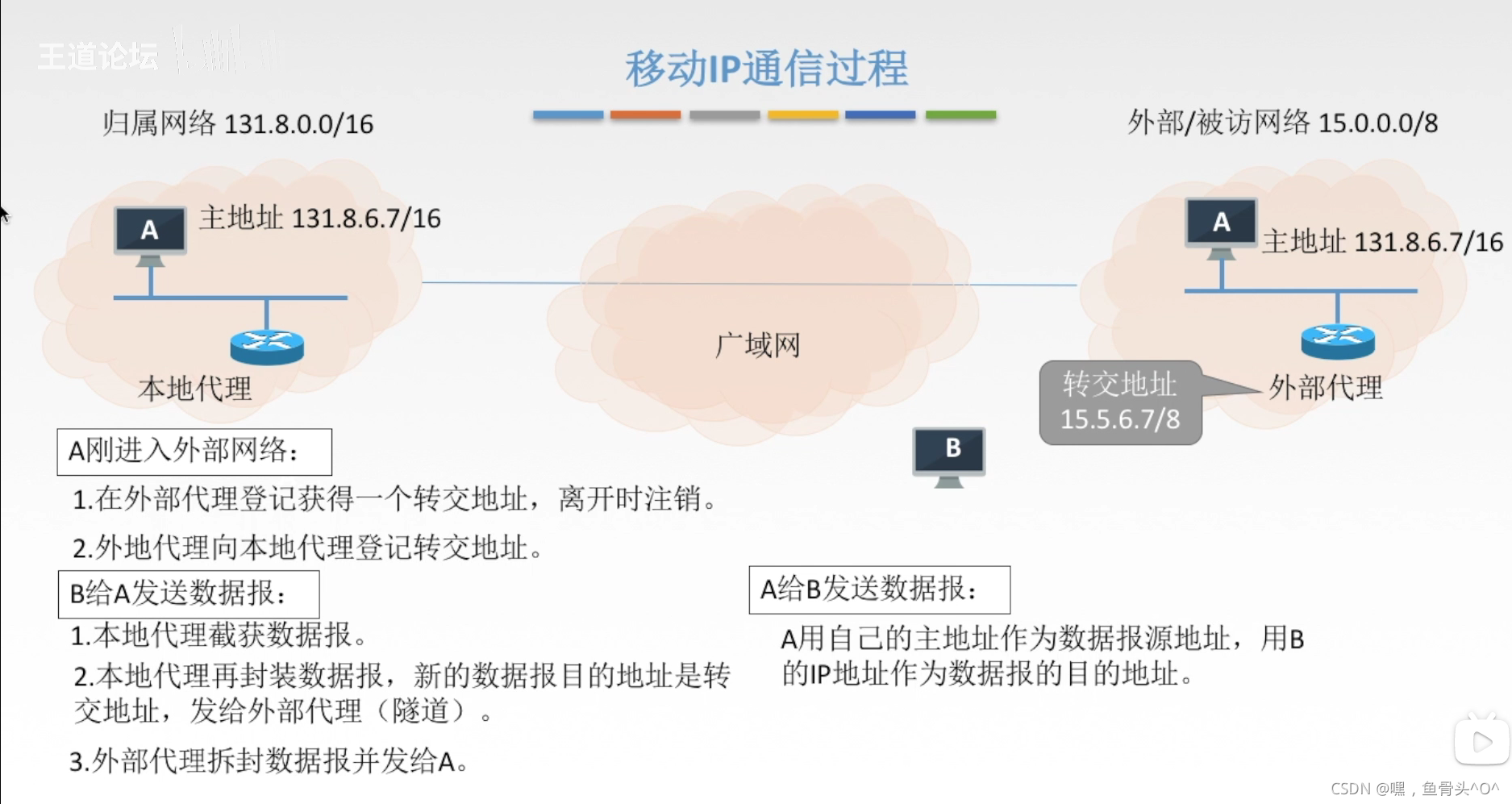

4.18.3 移动IP通信过程

在这里插入图片描述

在这里插入图片描述

4.19 网络层设备

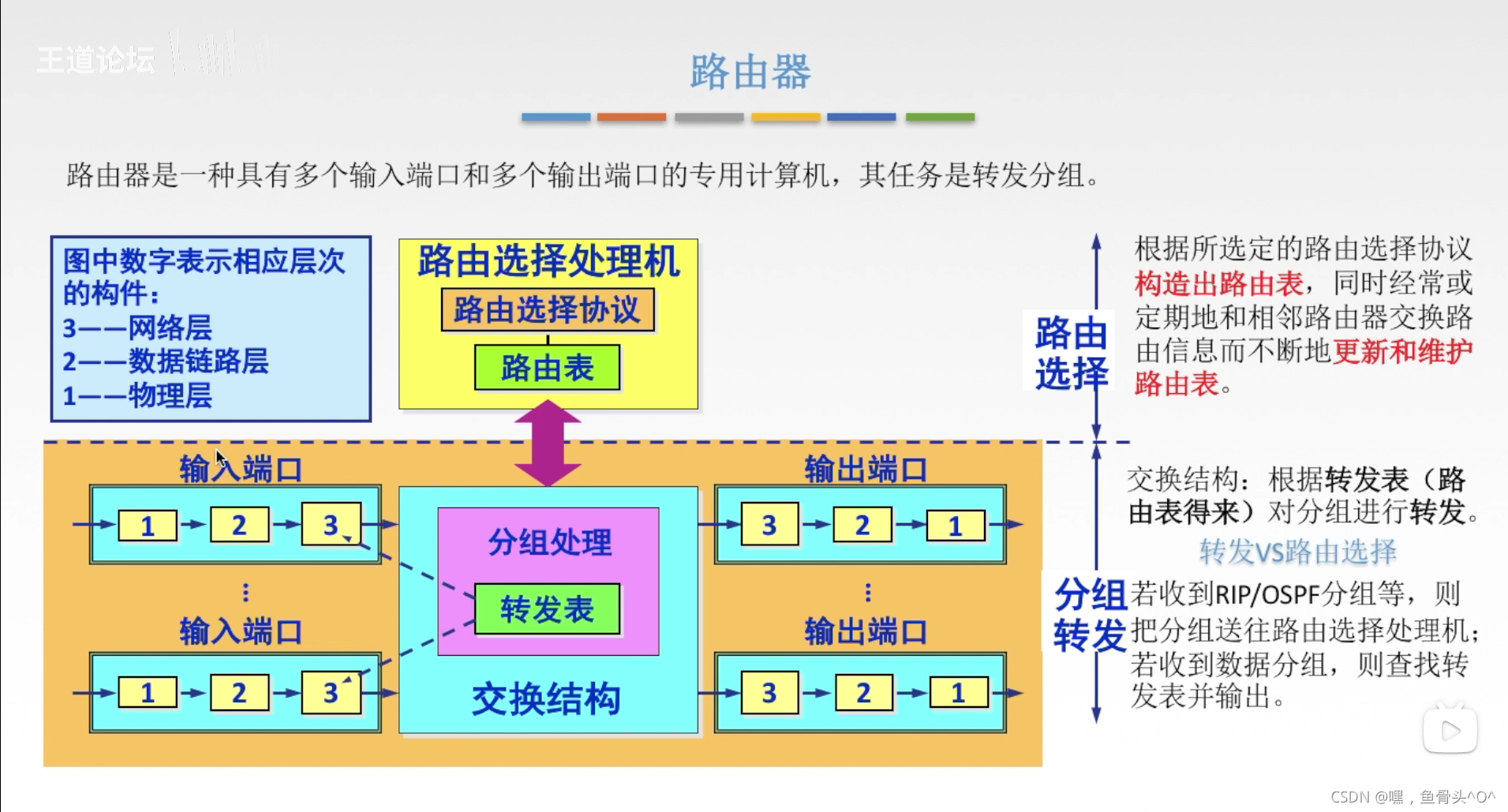

4.19.1 路由器

在这里插入图片描述

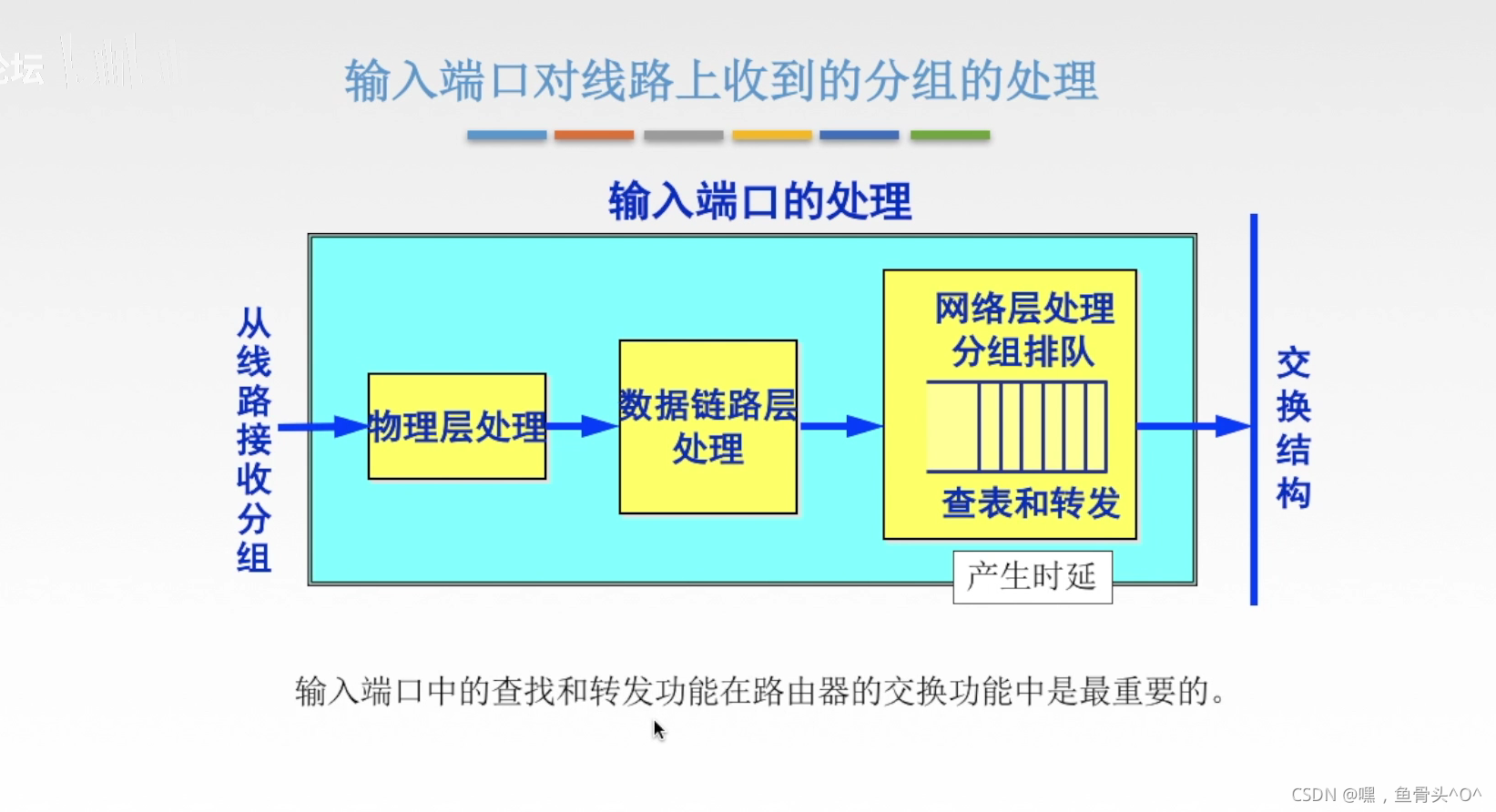

4.19.2 输入端口对线路上收到的分组的处理

在这里插入图片描述

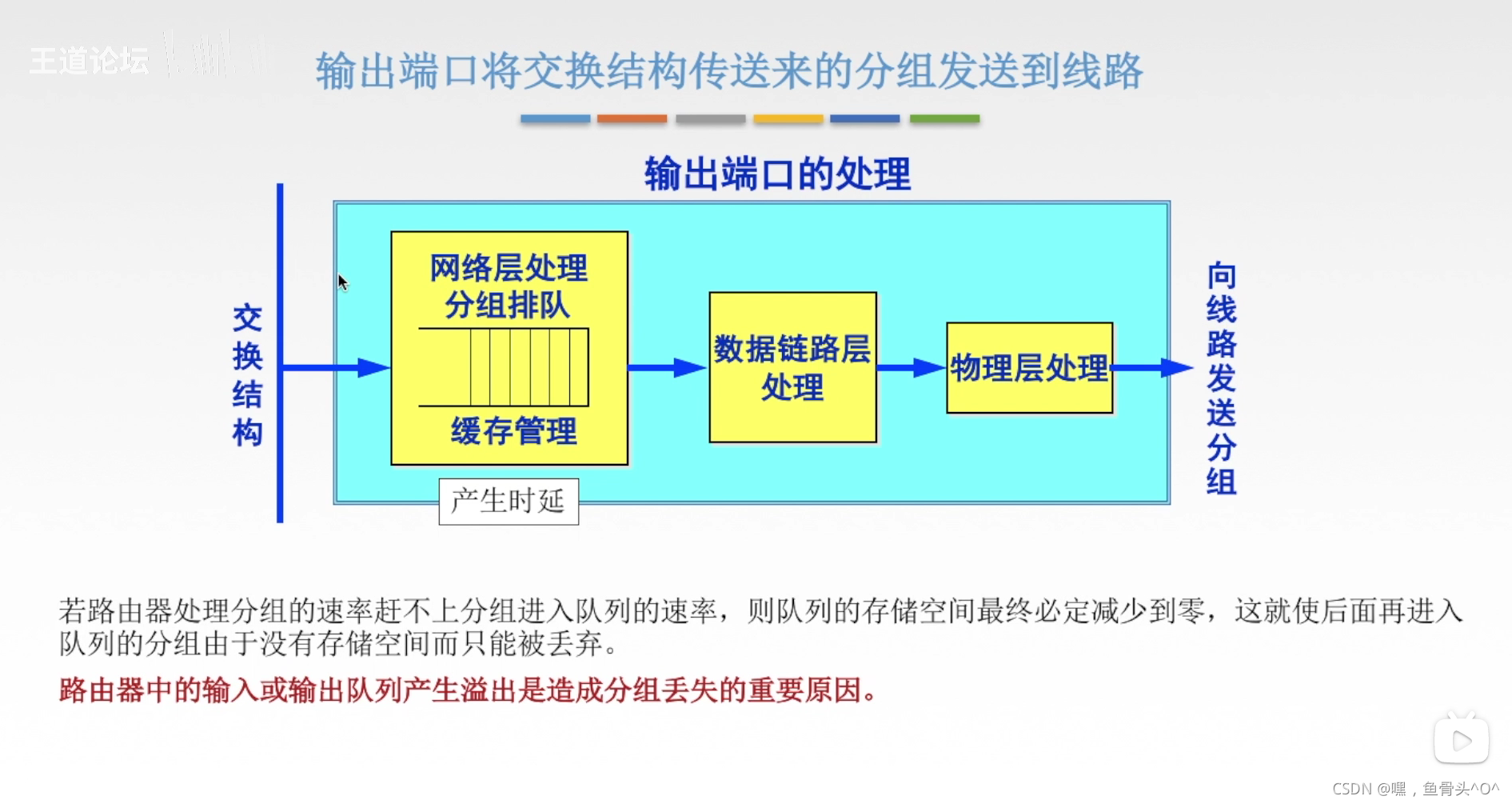

4.19.3 输出端口将交换结构传送来的分组发送到线路

在这里插入图片描述

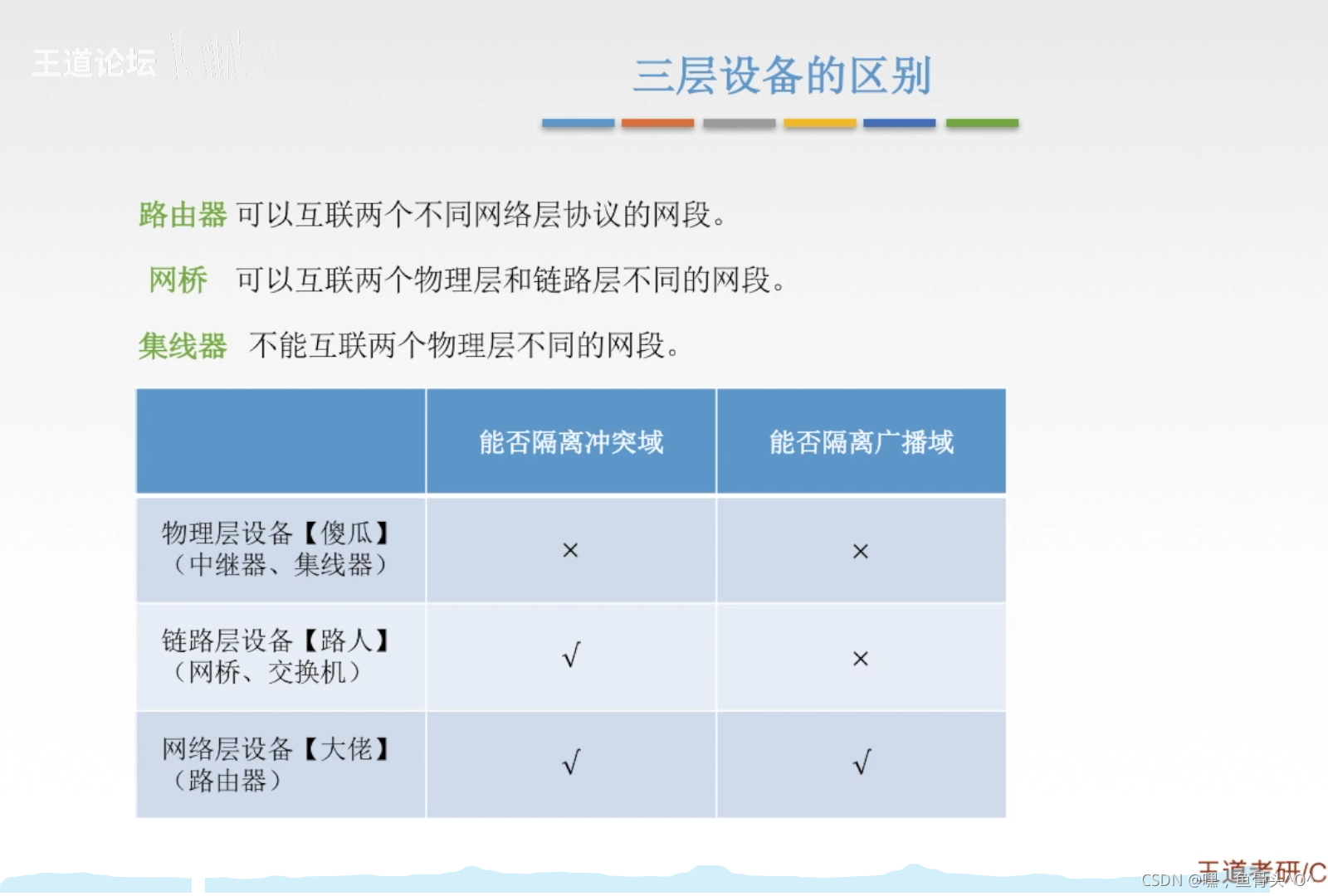

4.19.4 三层设备的区别

物理层 集线器

链路层 网桥

网络层 路由器

在这里插入图片描述

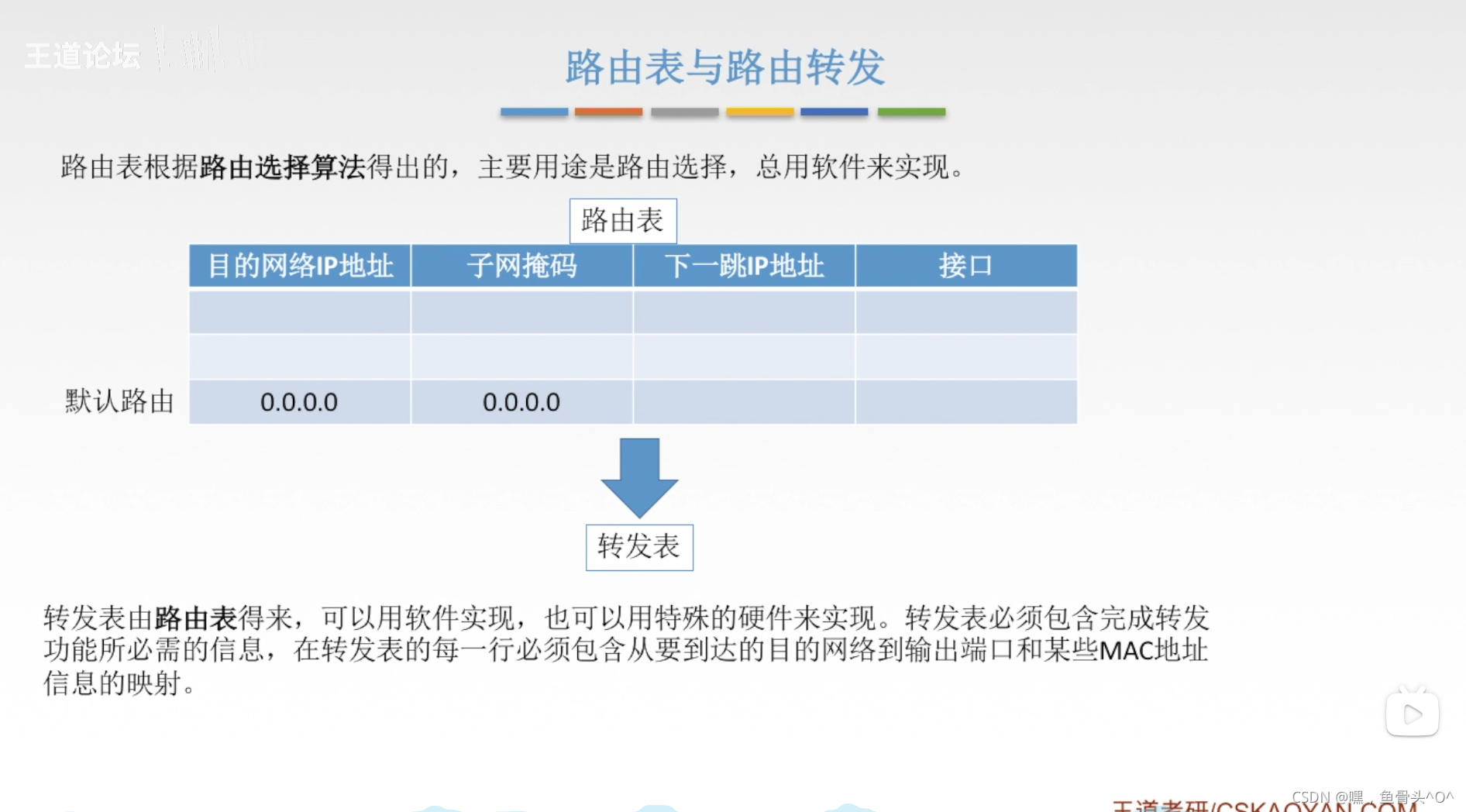

4.19.5 路由表与路由转发

在这里插入图片描述
