计算机网络
目录
? 计算机网络的拓扑结构
? 网络传输的介质
? 计算机网络的分类
? TCP/IP协议
? Wireshark抓包工具的使用
? Fiddler抓包工具的使用
? 应用层HTTP协议
? Session和Cookie介绍
一、计算机网络的拓扑结构
网络的拓扑结构 是指网络中通信线路和站点的几何排列形式。

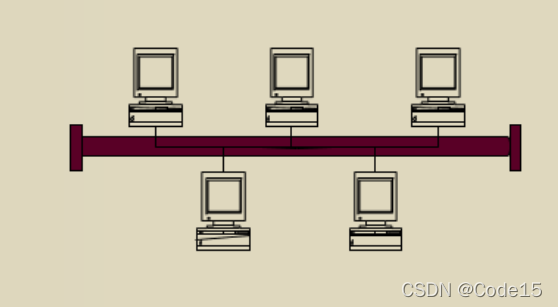

总线型
? 只有单一的通信线路(称为总线)，所有站点直接连接到这条总线上；
? 优点：主要是结构简单、布线容易、成本低廉、易于扩展；
? 缺点：是总线的故障会导致网络瘫痪；

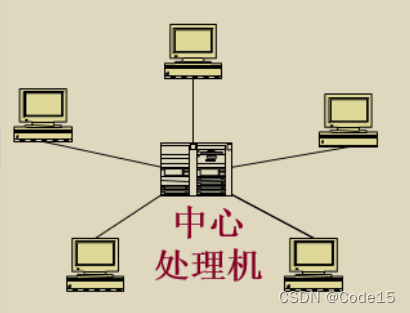

星型：
? 有一个惟一的转接结点，各站点通过点到点的链路直接连接到转接结点上。
? 优点 ：是结构简单、易于实现和便于管理。
? 缺点 ：是转接结点的故障会导致网络瘫痪。
? 应用 ：小型局域网，可以和总线型混合使用。

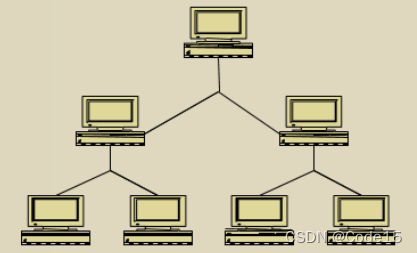

树型
? 结点按层次进行连接。信息交换主要在上下层结点之间。
? 树型网络中除了叶子结点之外的所有非终端结点都是转接结点。
? 优点是组网灵活、易于扩展。
? 缺点是对根结点的依赖性太大，相邻或同层结点之间不能直接传递信息。

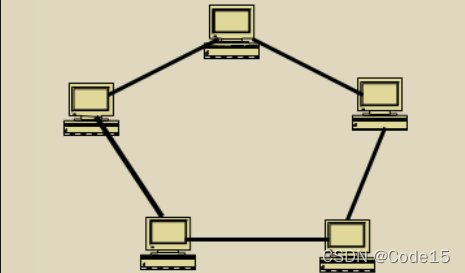

环型
? 各个站点通过通信线路连接成一个闭合的环。
? 优点：是结构简单、传输延时确定。
? 缺点：是扩展、维护不便
? 应用：地铁、高速公路、发电、油厂、气厂、矿山、冶金

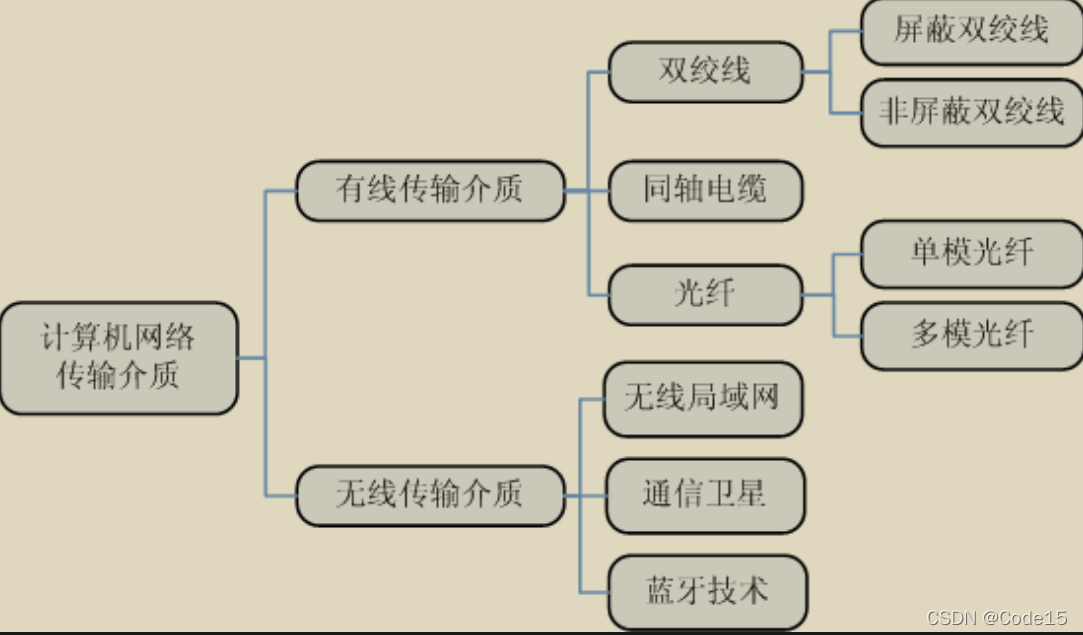

二、网络传输的介质
双绞线： 室内局域网常用。便宜，通用性高，短距离的速度较高。
同轴电缆： 抗干扰强，衰减少，适合长距离高速通信。
光纤：通信容量大，传输宽度比电缆线或者铜线的宽度大很多；应用：海底光缆、核心网（跨国）骨干网等
三、计算机网络的分类
Internet
? Internet，国际互联网。它是由那些使用公用语言互相通信的计算机连接而成的全球网络。
? 起源：美国国防部高级研究计划局的前身ARPA建立的ARPAnet，该网于1969年投入使用，具有里程
碑意义。
? 目的：允许世界上数以亿计的人们进行通讯和共享信息

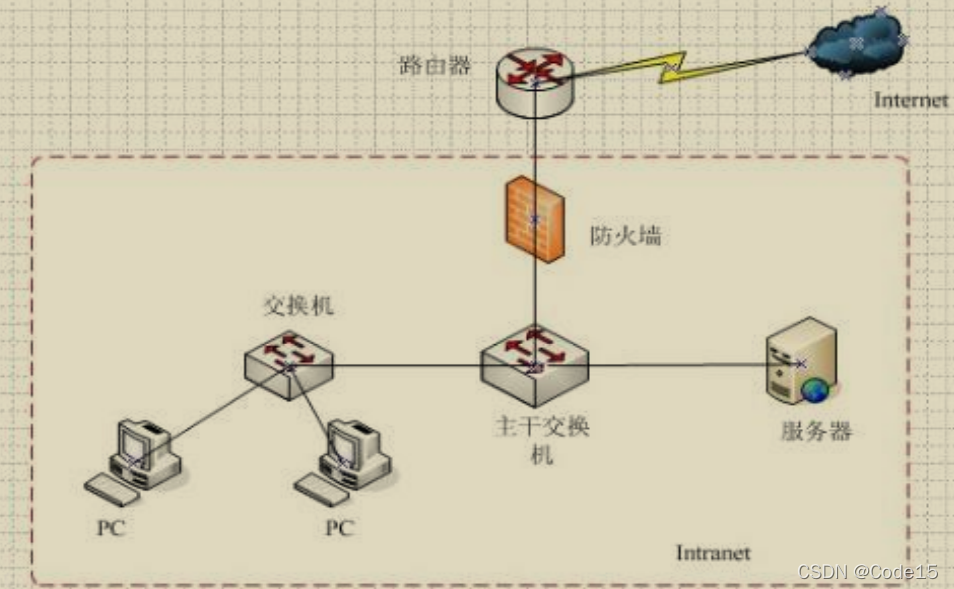

Intranet
定义：Intranet是企业内部网。
?特点：
? 相对封闭的网络环境。
? 防火墙保护
? 有权限控制
?目的：使企业内部的秘密或敏感信息受到保护。
三种网络体系结构
1、C/S（Client/Server）架构
? 胖客户端
? 360安全卫士、手机APP
? 优点：
? 客户端与服务器的直接相连，响应速度快。
? 界面多样性，满足客户个性化要求。
? 能实现复杂的业务流程。
? 面对有限群体，高机密性
? 缺点 ：
? 客户端安装程序，不能够实现快速部署安装和配置。
? 兼容性差，各操作系统、多版本都要面对。
? 升级成本较高。

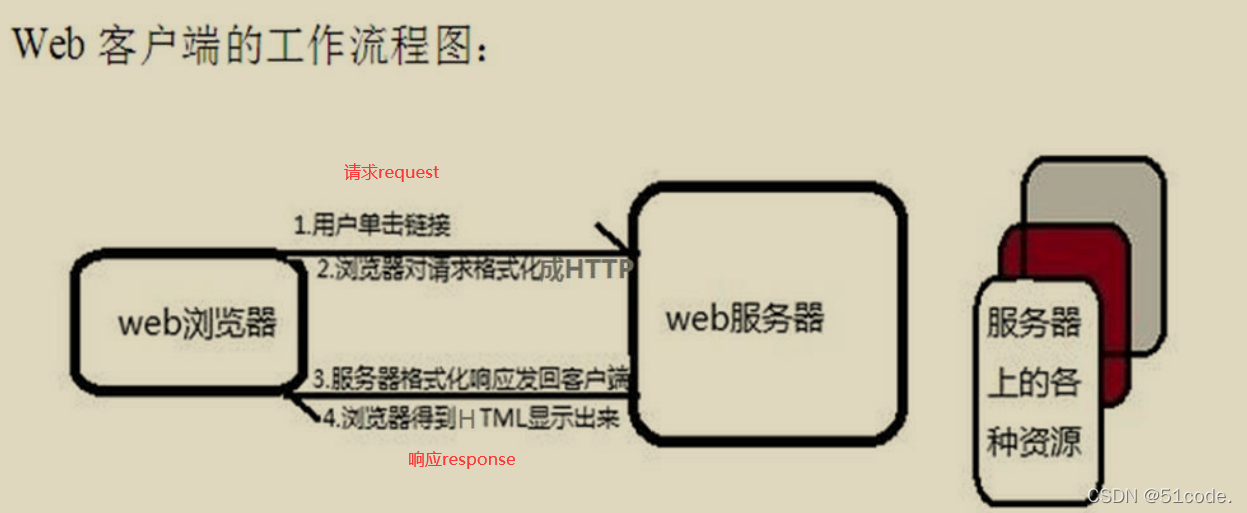

2、 B/S（Browser/Server）架构
? 瘦客户端
? WWW浏览器
? 服务器端实现事务逻辑
? 优点
? 具有分布性特点，可以随时随地进行查询、浏览等业务处理。
? 业务扩展简单方便，通过增加网页即可增加服务器功能。
? 维护简单方便，只需要改变网页，即可实现所有用户的同步更新。
? 缺点
? 个性化特点明显降低，无法实现具有个性化的功能要求。
? 操作是以鼠标为最基本的操作方式，无法满足快速操作的要求。
? 页面动态刷新，响应速度明显降低。
3、P2P（Point-to-Point）架构
? 点对点
? 飞秋

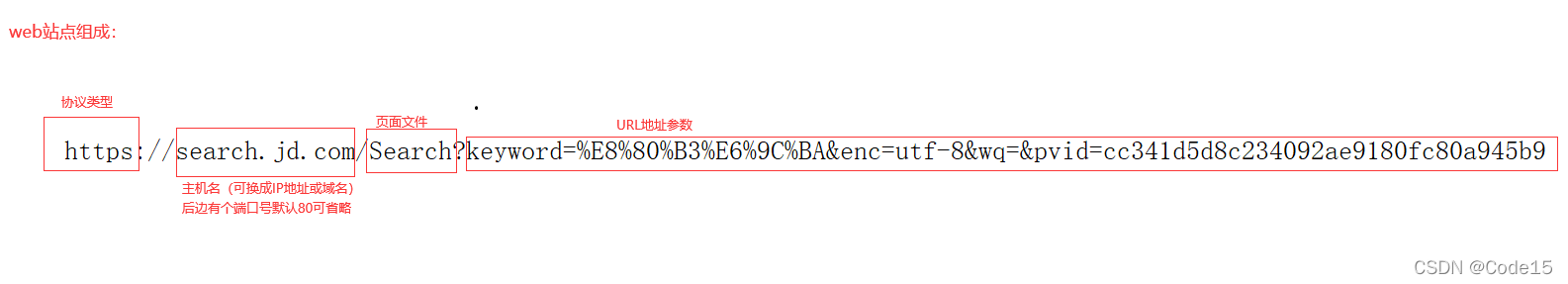

认识WEB站点的组成部分
? 协议类型
? 主机名：域名和IP等价
? 端口号
? 页面文件
? 附加部分：URL地址参数
四、TCP/IP协议

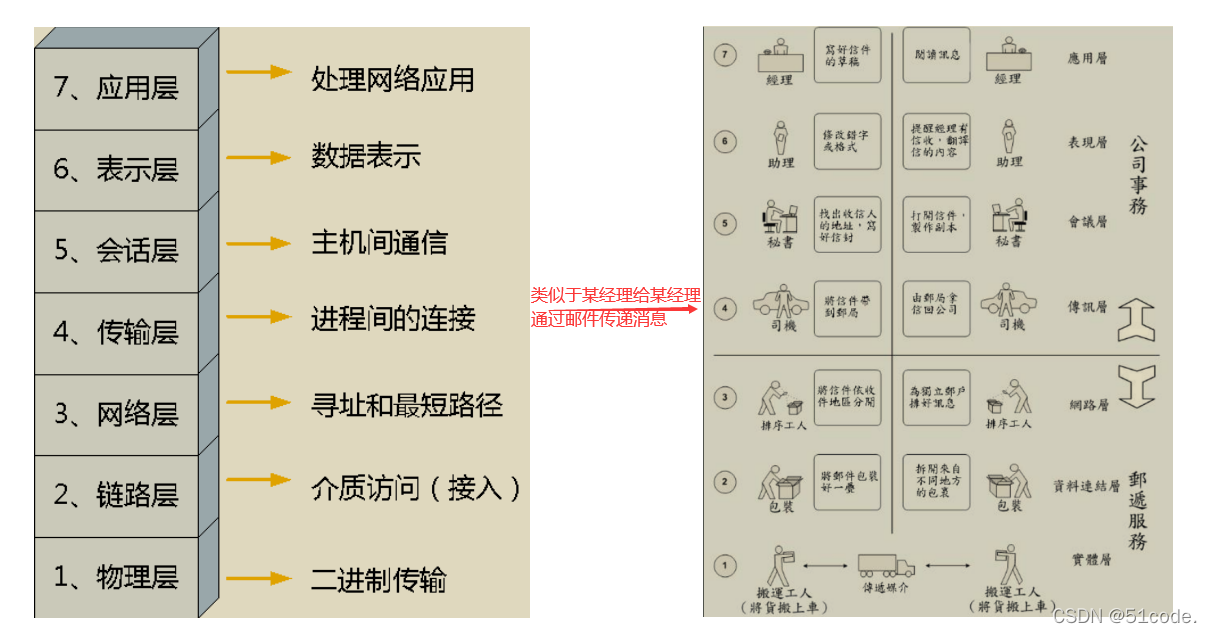

1、OSI参考模型
Open System Interconnect 开放式系统互联。

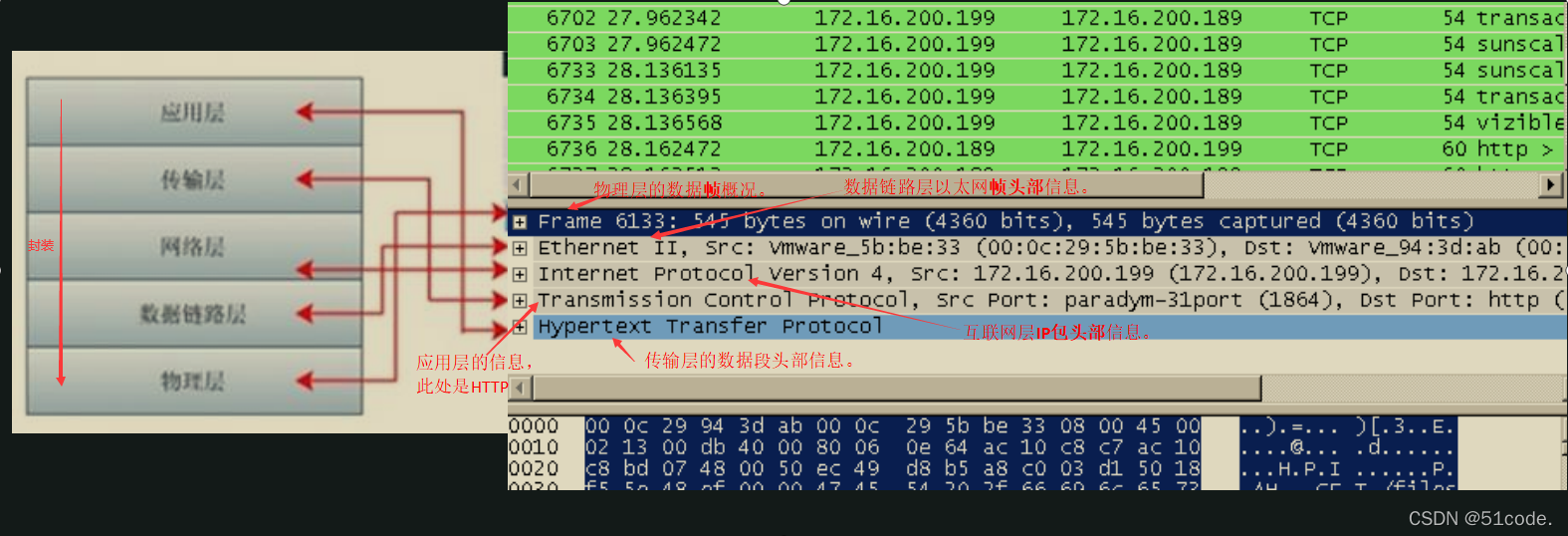

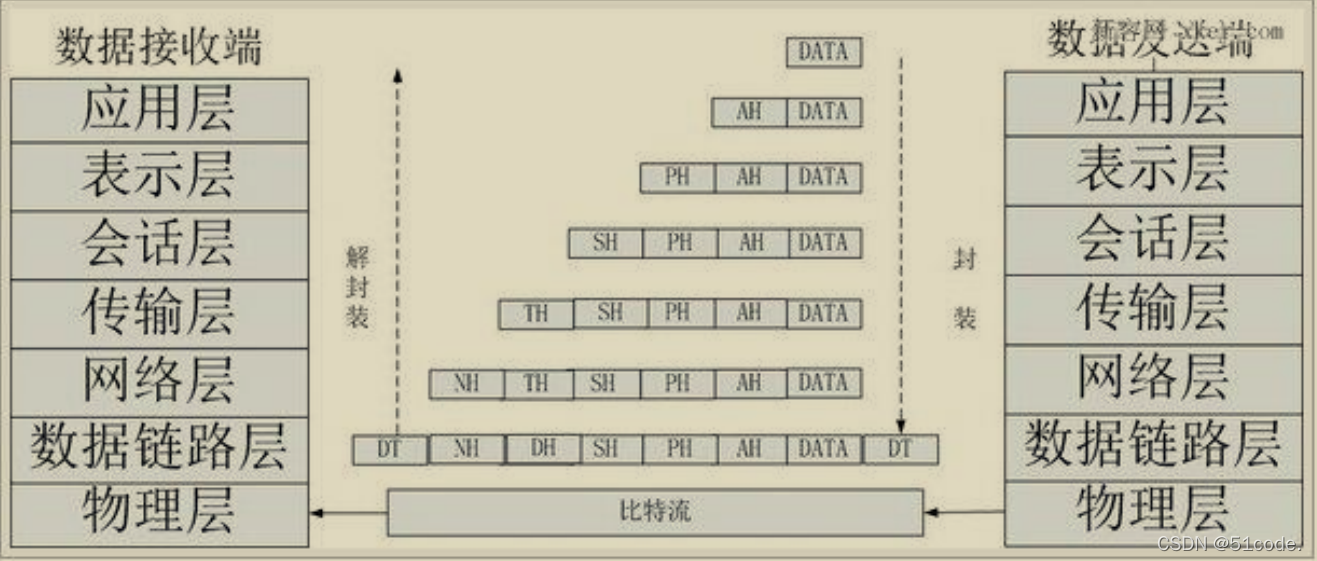

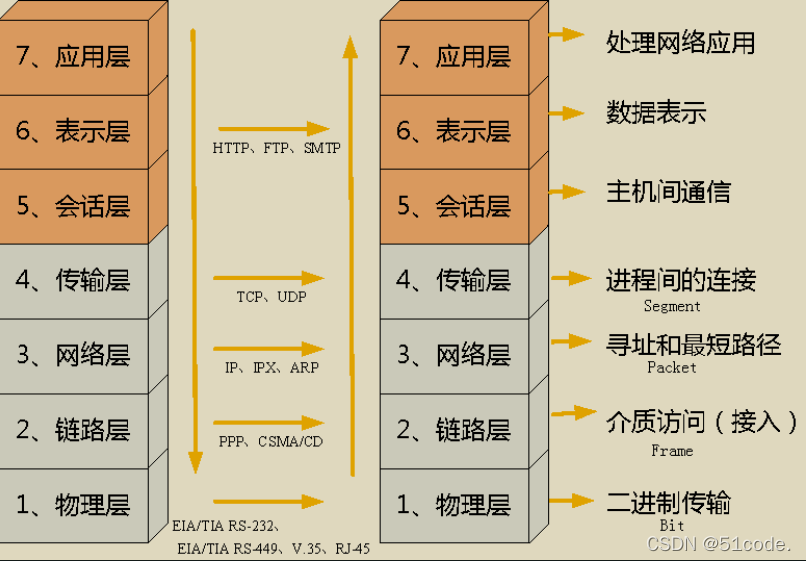

封装与解封装
物理层
? 作用：为传输数据所需要的物理链路进行创建、维持、拆除。
? 常见的物理层设备是：中继器、集线器
?数据单位：比特（bit）。
数据链路层
? 它为网络层提供服务，在不可靠的物理介质上提供可靠的传输。
? 作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
? 常见的链路层设备是：二层交换机、网桥。
?数据的单位：帧（frame）
网络层
? 使数据路由经过大型网络。
? 网络层主要设备：路由器
? 数据的单位：数据包（packet）。
传输层
? 提供终端到终端的可靠连接。
? 数据的单位：数据段（segment）。
会话、表示、应用层
? 会话层：管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
? 表示层：编码、加密解密、压缩
? 应用层：DNS、HTTP、邮件服务、文件传送服务等

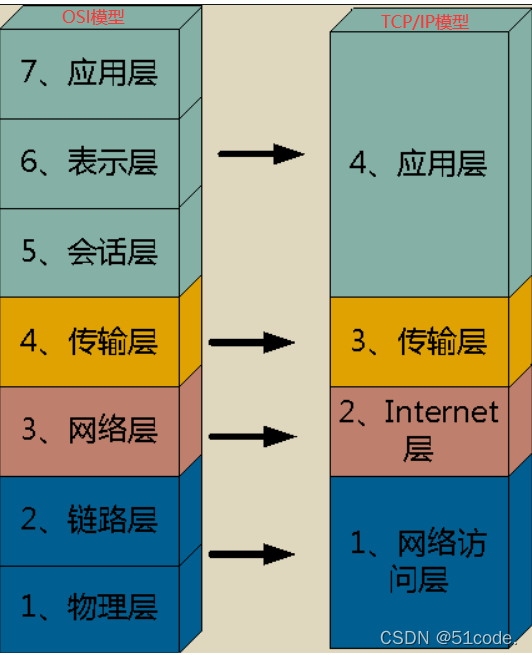

2、TCP/IP模型
“ transmission Control Protocol/Internet Protocol ” 传输控制协议/互联网络协议
- ? 网络访问层 ? Internet层 ? 传输层 ? 应用层
IP协议
? IP —Internet Protocol，是Internet层(网络层）的协议
? 用于将多个包交换网络连接起来，在源地址和目的地址之间传送 数据报。

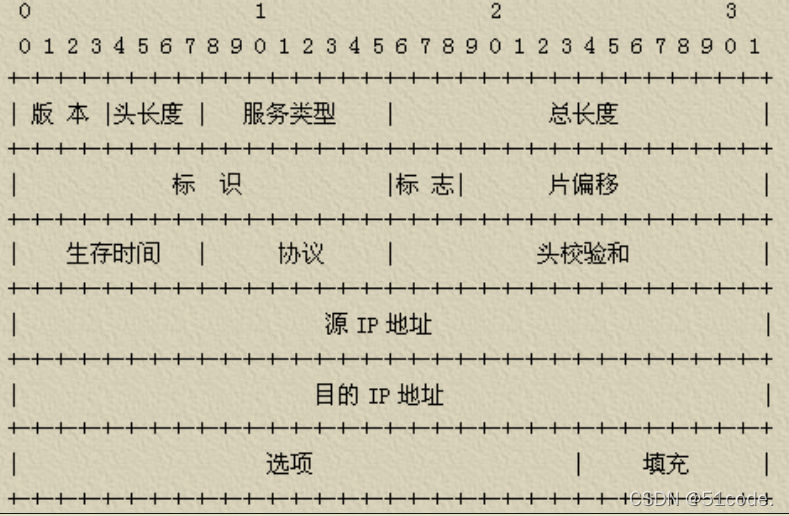

? IP协议头：
? IP地址：
? IPV4 地址由32位二进制数组成 ， 以XXX.XXX.XXX.XXX形式表现，每组XXX代表小于或等于255的10进制数，该表示方法称为点分 十进制 。例如：192.168.22.33
? IPv6 地址为128位长，但通常写作8组，每组四个十六进制数的形式。
例如：2001:0db8:85a3:08d3:1319:8a2e:0370:7344
TCP协议
? 传输层上的协议
? TCP 协议提供了一种端到端的、基于连接的、可靠的通信服务。

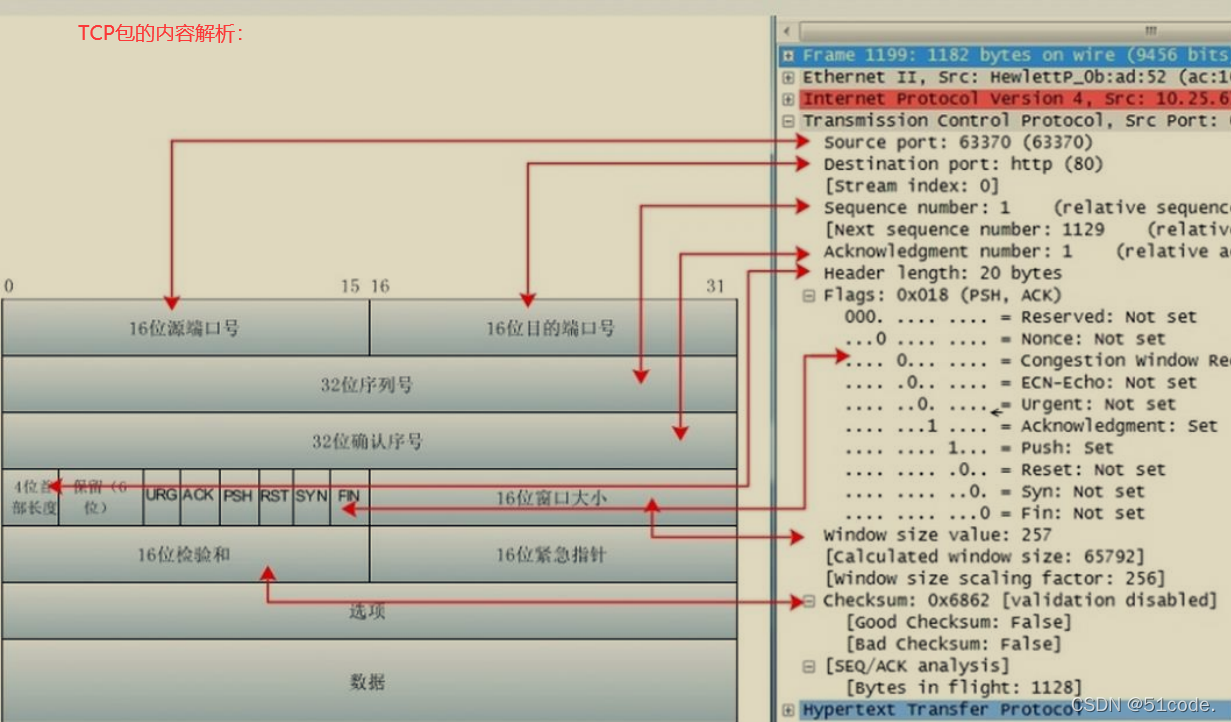

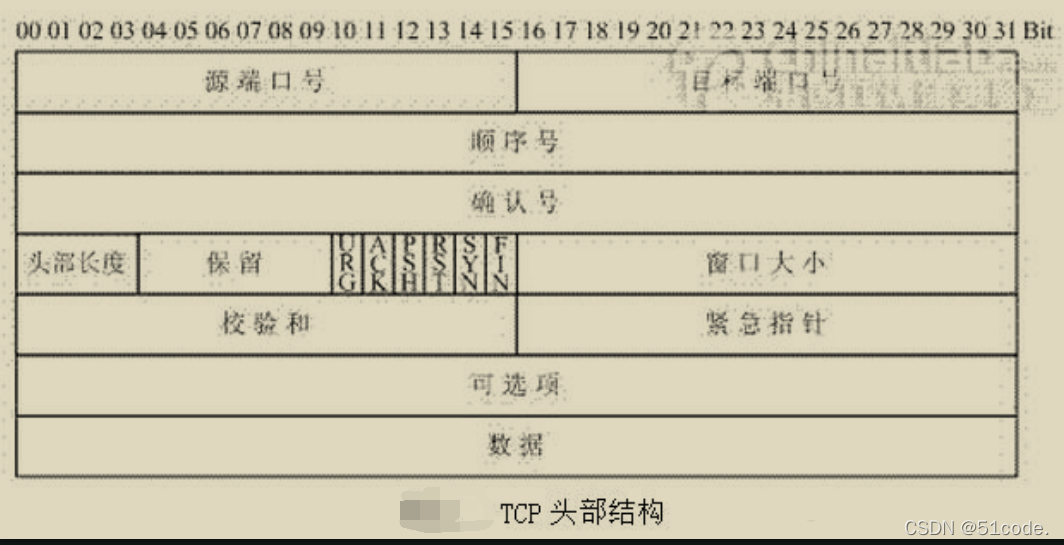

? TCP协议头

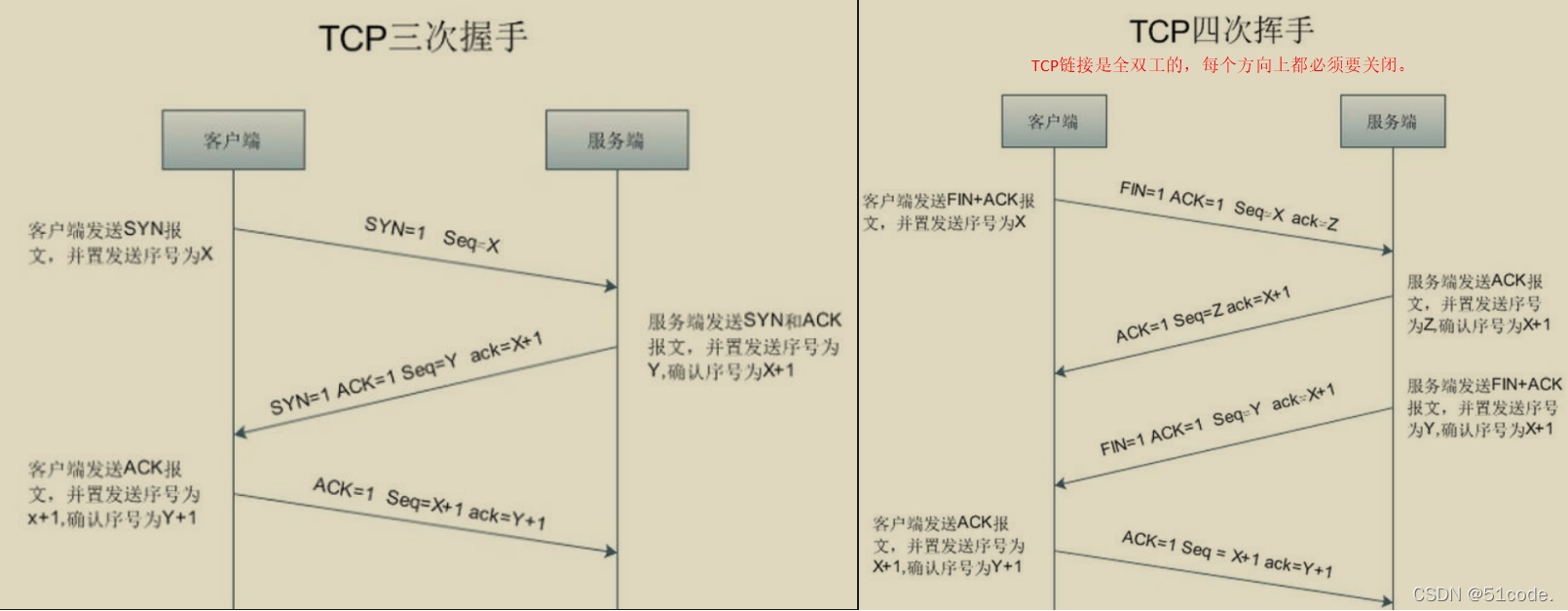

建立TCP需要三次握手才能建立，而断开连接则需要四次挥手
（如下，理解图）
五、Wireshark抓包工具的使用
- Wireshark工具
1. 安装（略）

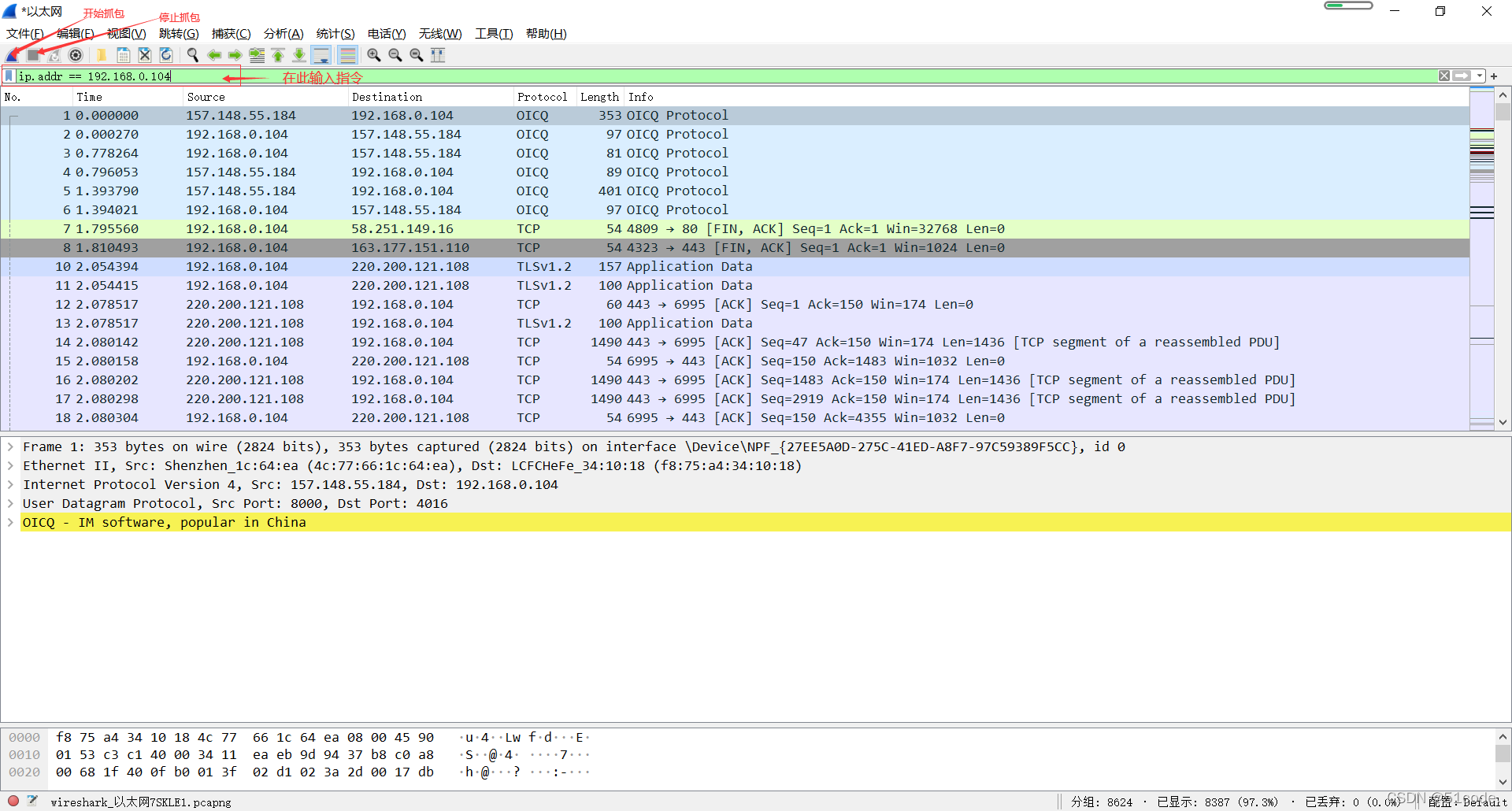

2. 抓取包
3. 学会过滤数据包
4. 分析
? 常用的过滤规则如下：
- 过滤源ip、目的ip
?查找目的地址为：ip.dst ==192.168.101.8；
?查找源地址为：ip.src ==192.168.0.104；
?找出与某地址有 发送/接收 的数据包（多用于三次握手）：ip.addr == 192.168.0.104 - 过滤80端口
?tcp.port == 80
?过滤目的端口为80：tcp.dstport == 80
?过滤源端口为80：tcp.srcport == 80 - 协议过滤
?直接输入：http - http模式过滤
?过滤get包：http.request.method==“GET”
?过滤post包：http.request.method==“POST” - and连接符（用于链接输入的多条指令）

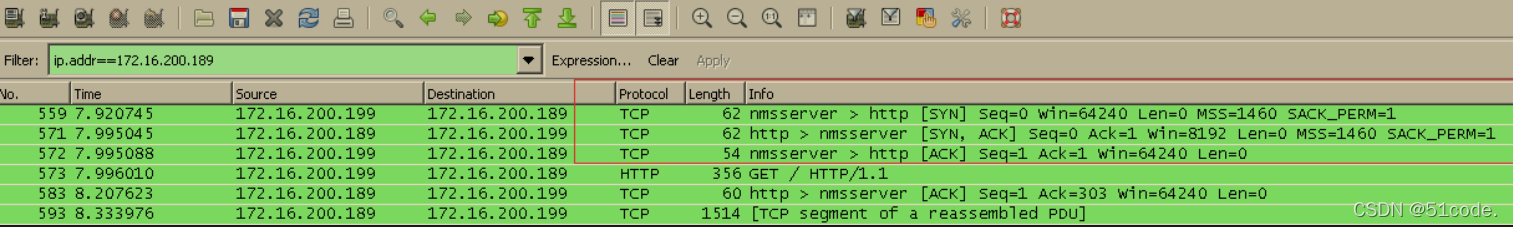

三次握手的包

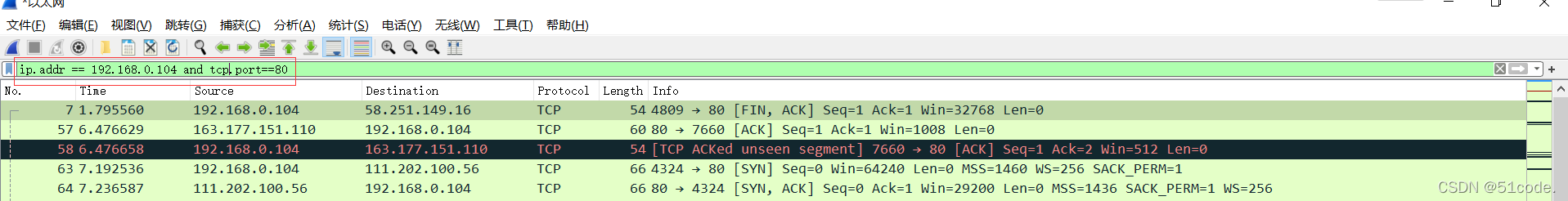

四次挥手的包
UDP和TCP
? 定义：UDP（User Data Protocol，用户数据报协议）它是面向非连 接的协议，它不与对方建立连接，而是直接就把数据包发送过去！ UDP适用于一次只传送少量数据、对可靠性要求不高的应用环境。
? 对比：与TCP最大的差别在于它在建立连接前不会进行三次握手，属 于不可靠的传输。
? 优点：可以显著地提高性能。
?应用：例如：ping命令、QQ、网络电视
六、Fiddler抓包工具的使用
Fiddler是什么？
? Fiddler是一个HTTP的调试代理，以代理服务器的方式，监听系统的Http网络数据流动（类似于房屋中介这一个角色）。
? 使用Fiddler可以修改请求重新发送的方式，快捷地进行接口测试。

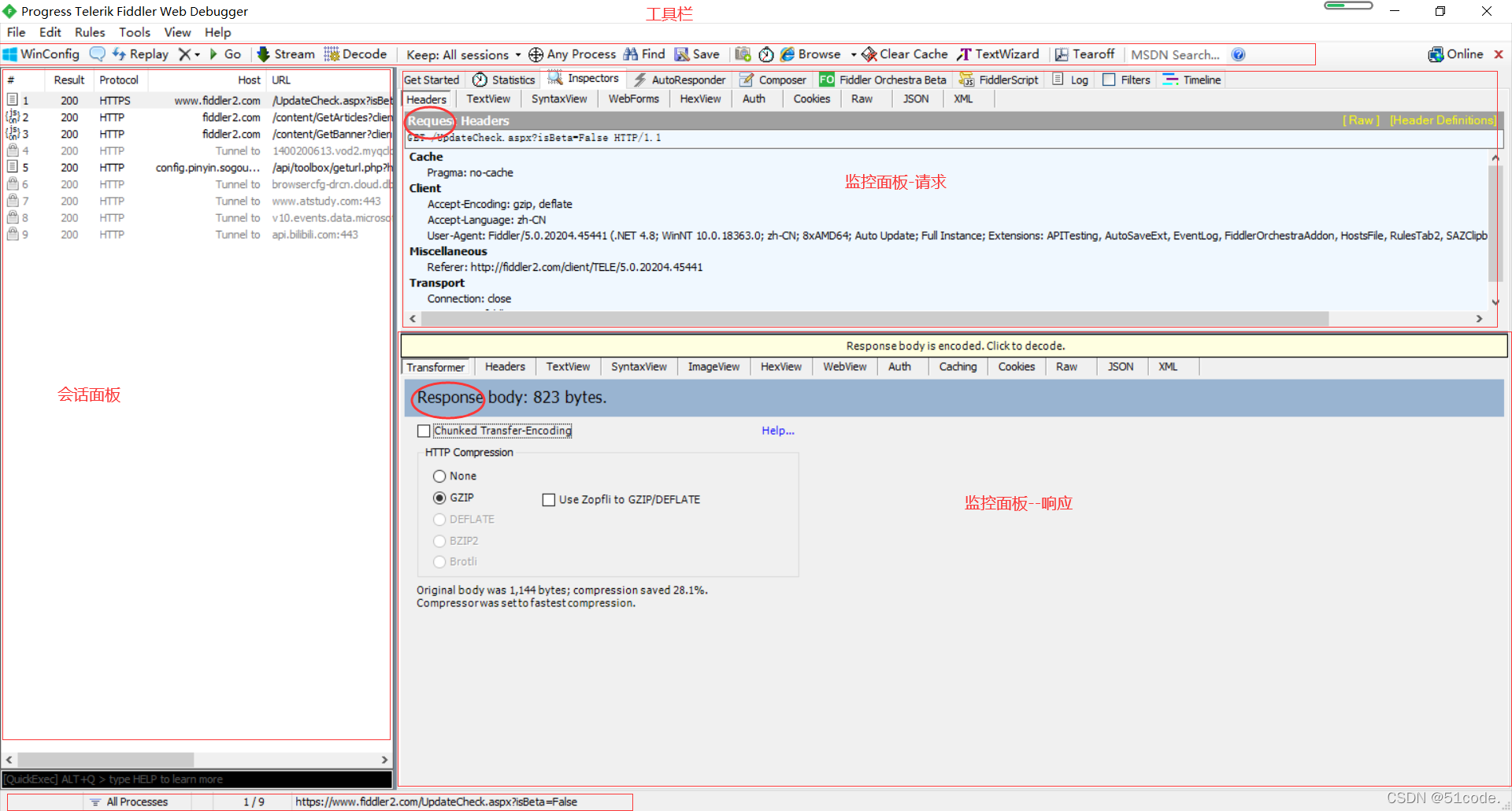

软件主页面介绍

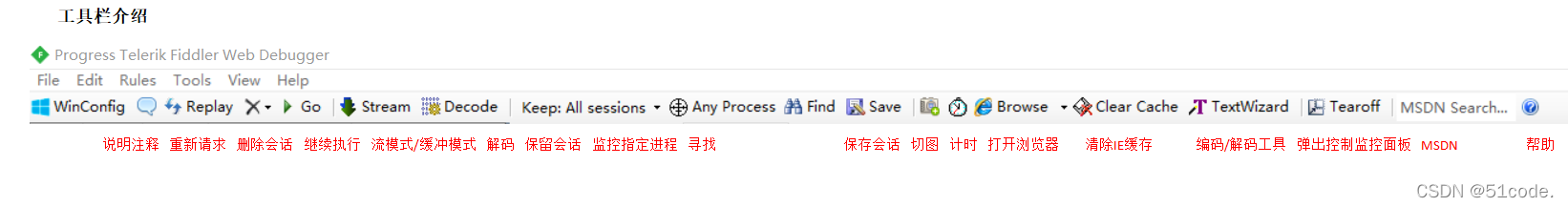

工具栏介绍

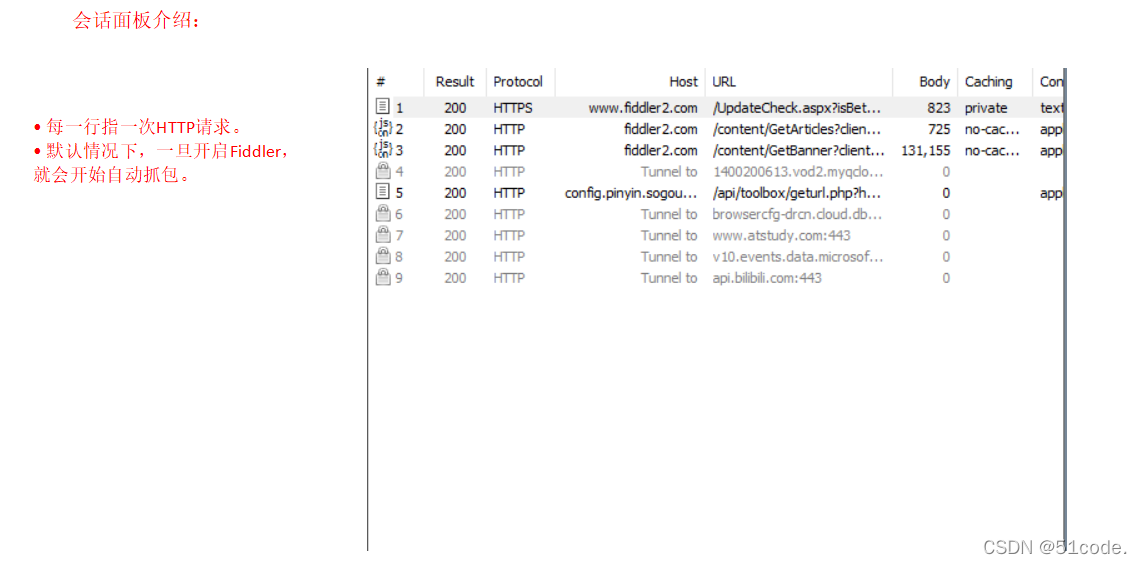

会话面板介绍：

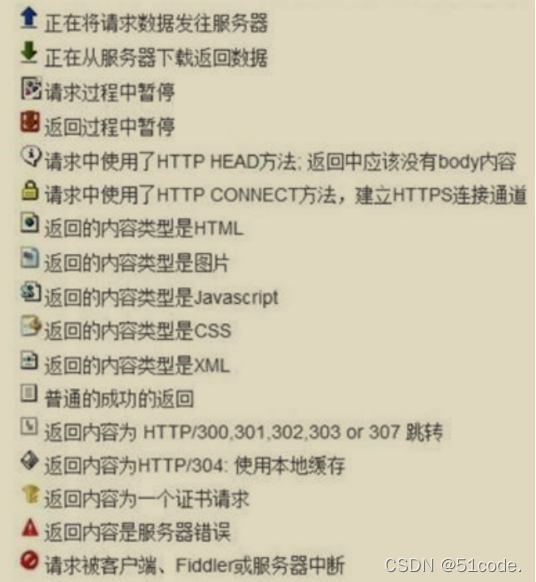

会话面板状态
状态栏

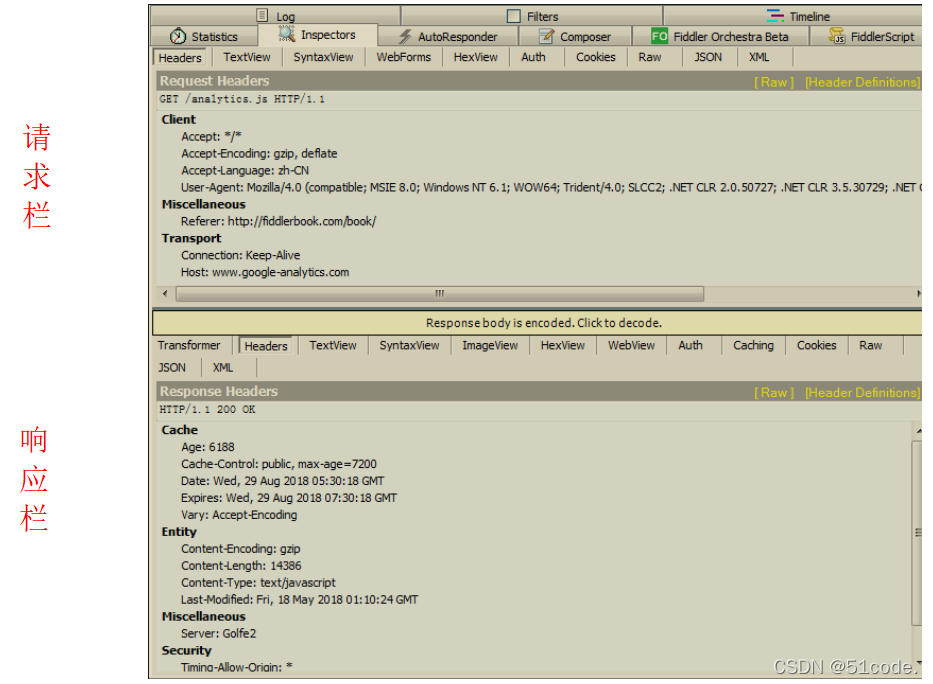

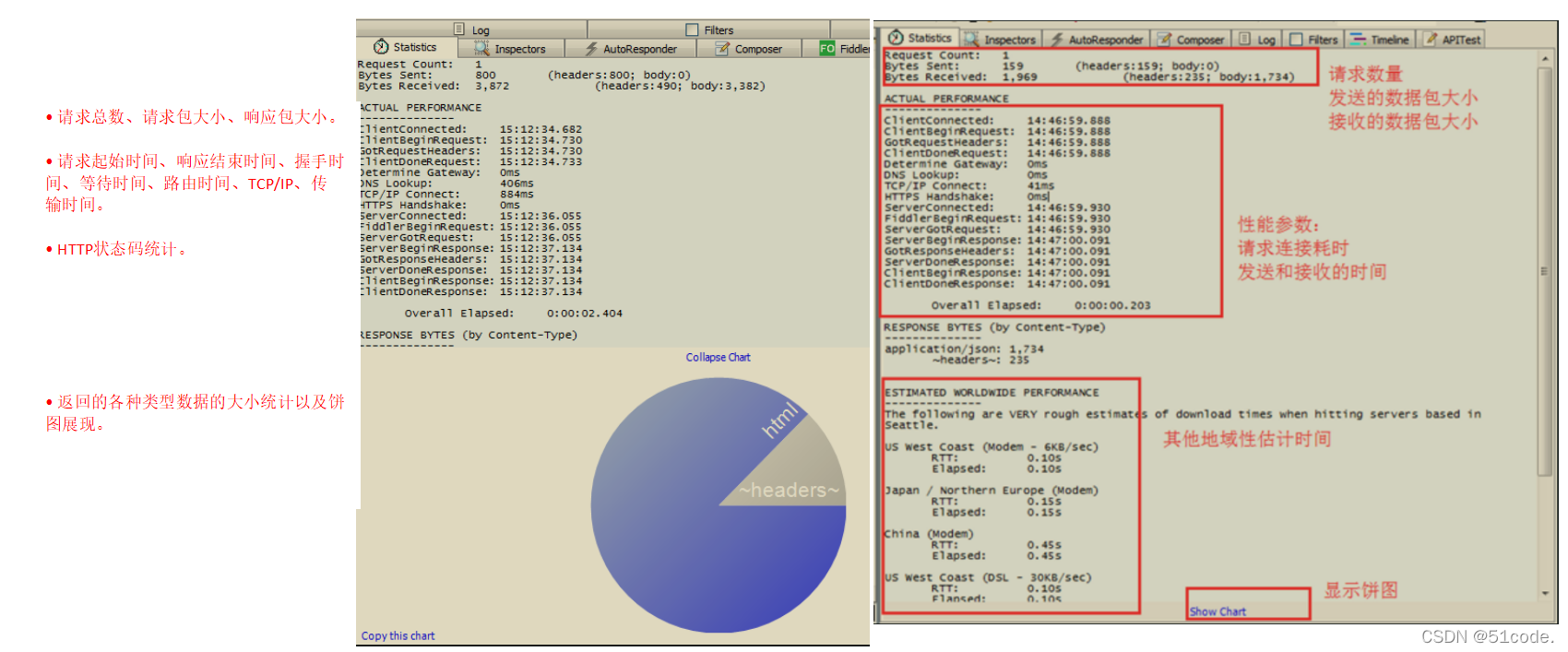

监控面板
七、应用层HTTP协议
未完待续…
八、Session和Cookie介绍
未完待续…
