[网络协议]Spring Cloud Netflix Ribbon

Spring Cloud Netflix Ribbon

微服务架构下的服务通信需求

通信实现

• RPC框架 如：dubbo
• 手写RPC模块
• HTTPClient调用
• RestTemplate
• OkHttp
• JDK HttpUrlConnection

RESTful HTTP协议通行

规范了HTTP通信协议的标准

• HTTP METHOD 约束资源操作类型 GET POST PUT DELETE
• REST是面向资源的 uri
  • GET /order/${id}
  • POST /order
  • PUT /order
  • DELETE /order/${id}
• 名词 uri是一个名词而不是动词
• HTTP返回码 2xx，3xx，4xx，5xx

服务的拆分

拆分背景

• 系统已经长时间运行

• 以微服务架构开始

  架构始终跟随需求变化

拆分的前提

• 问题驱动
• 前置化规划
• 性能提升
• 团队（运维、开发）

拆分的准备

• 基础设施
• 业务模型和整体架构的规划（数据库的拆分、应用层的优化）

微服务拆分

<<拆分边界>>

• 功能维度
• 业务维度
• 康威定律（考虑团队结构）
• 拆分粒度（如：商品服务（商品库存、商品目标、商品评价、商品图片））
• PerfMa（JVM调优）

RestTemplate

负载均衡

微服务中服务集群如何访问

Ribbon

客户端负载均衡

• 解析配置中的服务器列表
• 基于负载均衡算法实现请求分发

通过LoadBalanceIntorceptor拦截RestTemplate，解析url

装饰器模式

@Quelifier标记

List list = Collections.emptyList();

Ribbon源码分析

初始化

LoadBalancerAutoConfiguration

	@LoadBalanced
	@Autowired(required = false)
	private List<RestTemplate> restTemplates = Collections.emptyList(); //拿到所有被@LoadBalanced注解的RestTemplate实例

• @LoadBalanced

  @Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD })
  @Retention(RetentionPolicy.RUNTIME)
  @Documented
  @Inherited
  @Qualifier   //标记
  public @interface LoadBalanced {

  }


• LoadbalancerInterceptor

  @Bean
  		public LoadBalancerInterceptor loadBalancerInterceptor(
  				LoadBalancerClient loadBalancerClient,
  				LoadBalancerRequestFactory requestFactory) {
  			return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
  		}


• RestTemplateCustomizer

  @Bean
  		@ConditionalOnMissingBean
  		public RestTemplateCustomizer restTemplateCustomizer(
  				final RetryLoadBalancerInterceptor loadBalancerInterceptor) {
  			return restTemplate -> {
  				List<ClientHttpRequestInterceptor> list = new ArrayList<>(
  						restTemplate.getInterceptors());
  				list.add(loadBalancerInterceptor);
  				restTemplate.setInterceptors(list);
  			};
  		}


• SmartInitilizingSingleton

  @Bean
  	public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
  			final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
  		return () -> restTemplateCustomizers.ifAvailable(customizers -> {
  			for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) {
  				for (RestTemplateCustomizer customizer : customizers) {
  					customizer.customize(restTemplate);
  				}
  			}
  		});
  	}
  //定制所有被@Loadbalanced注解的RestTemplate实例


使用RestTemplateCustomizer定制所有被@Loadbalanced注解的RestTemplate实例

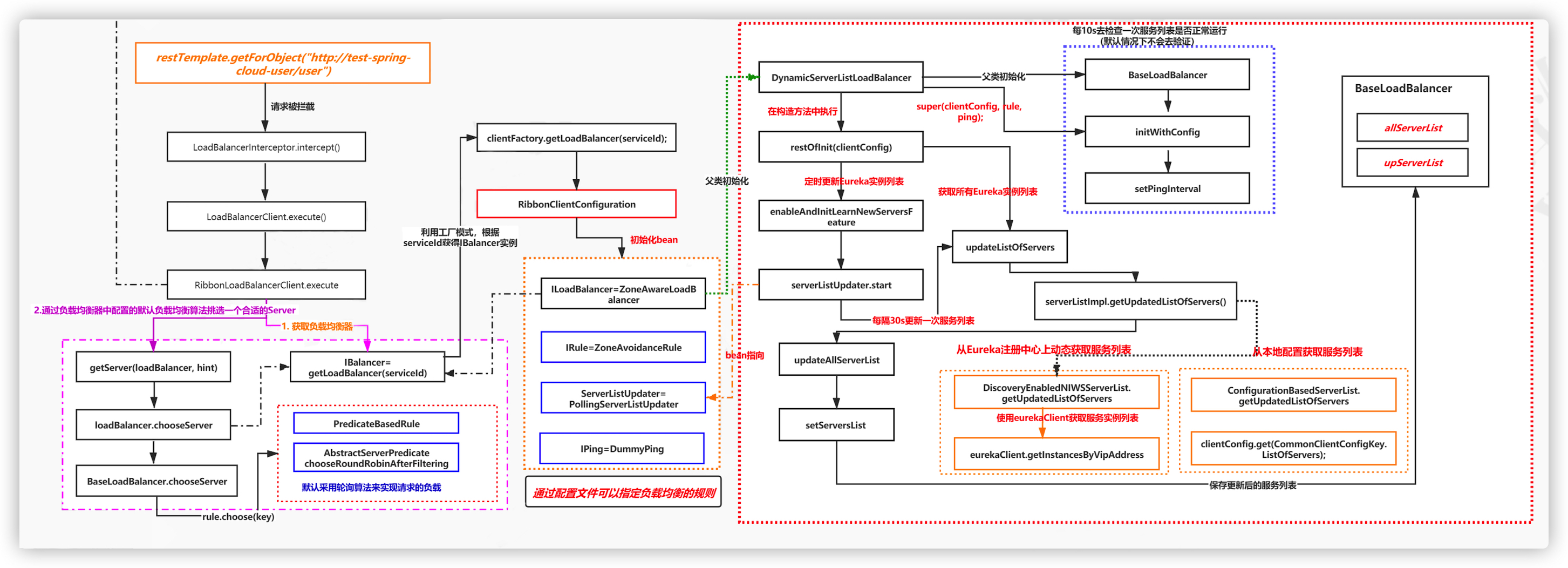

调用链路

RibbonLoadBalancerClient.execute

1. request=ServiceRequestWrapper 通过匿名内部类创建

2. request.apply()

3. InterceotinaAsvncClientHttoRequest.executeAsync()

   • 重构URL

     1. reguest.getURI()
     2. ServiceRequestWraoper.getURI()
     3. RibbonLoadBalancerClient.reconstructURI()

   • 发起异步远程调用

     AbstractAsvncClientHttoReguest.executeAsync()

未完…
