[网络协议]STM32+W5500网络通信

STM32+W5500网络通信

一、Modbus/TCP协议

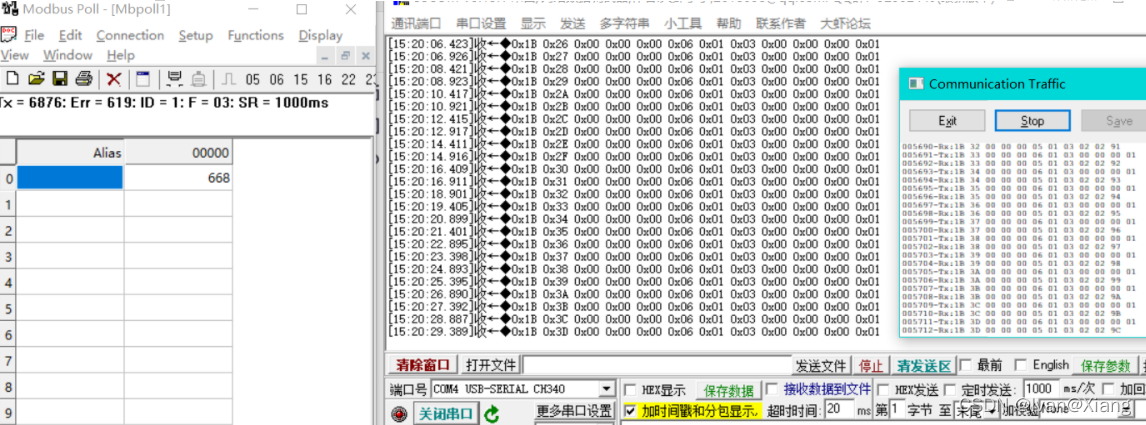

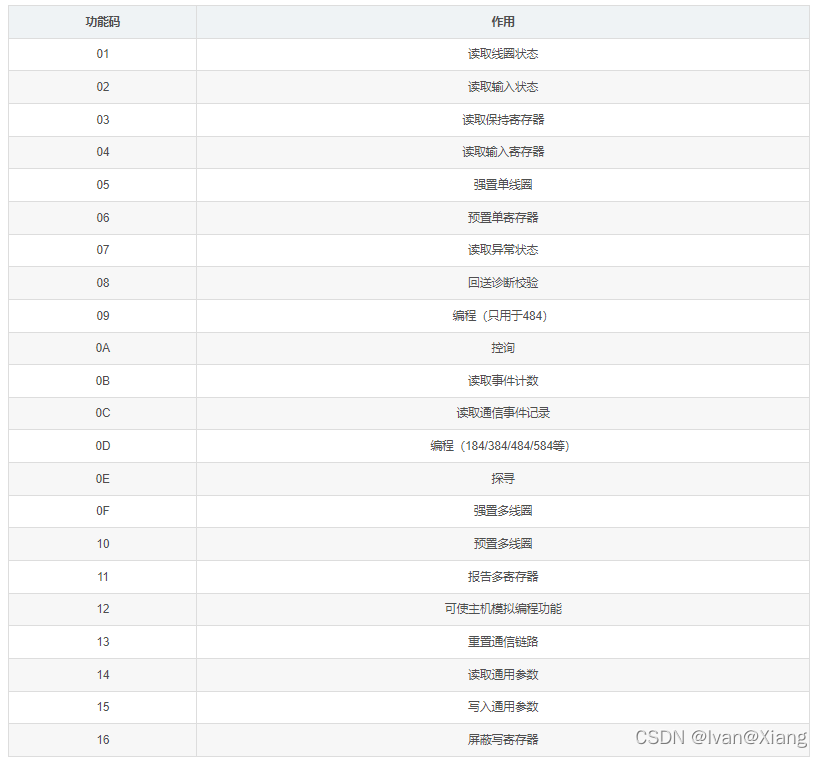

在这里插入图片描述

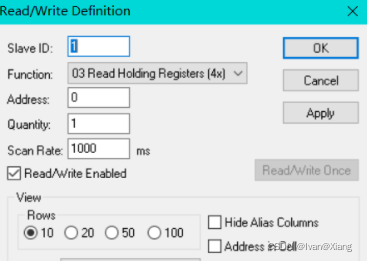

1.查询报文

00 6D 00 00 00 06 01 03 00 00 00 01
00 6D 查询编号
00 00 协议
00 06 数据包长度
01 设备编号
03 功能码
00 00 起始地址
00 01 查询寄存器个数

2.响应报文

00 6D 00 00 00 05 01 03 02 00 17
00 6D 查询编号
00 00 协议
00 05 数据包长度
01 设备地址
03 功能码
02 数据长度
00 17 数据值

二、代码

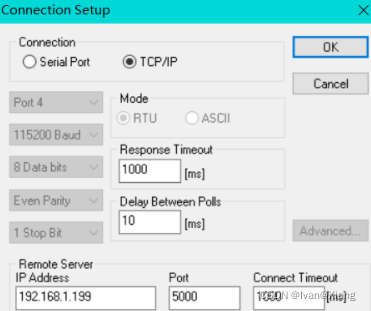

1.初始化从机网络

void Load_Net_Parameters(void)
{
	Gateway_IP[0] = 192;//加载网关参数
	Gateway_IP[1] = 168;
	Gateway_IP[2] = 1;
	Gateway_IP[3] = 1;

	Sub_Mask[0]=255;//加载子网掩码
	Sub_Mask[1]=255;
	Sub_Mask[2]=255;
	Sub_Mask[3]=0;

	Phy_Addr[0]=0x0c;//加载物理地址
	Phy_Addr[1]=0x29;
	Phy_Addr[2]=0xab;
	Phy_Addr[3]=0x7c;
	Phy_Addr[4]=0x00;
	Phy_Addr[5]=0x01;

	IP_Addr[0]=192;//加载本机IP地址
	IP_Addr[1]=168;
	IP_Addr[2]=1;
	IP_Addr[3]=199;

	S0_Port[0] = 0x13;//加载端口0的端口号5000
	S0_Port[1] = 0x88;

	S0_Mode=TCP_SERVER;//加载端口0的工作模式,TCP服务端模式
}

2.简单响应函数

返回一个全局变量data，并且每次响应后自增1。

void Process_Socket_Data(SOCKET s)
{
	int len;
	unsigned char msg[11]={0x00,0x00,0x00 ,0x00, 0x00, 0x05, 0x01, 0x03, 0x02, 0x00, 0x70};
	len=sizeof(msg);
	unsigned short size;
	size=Read_SOCK_Data_Buffer(s, Rx_Buffer);
	memcpy(Tx_Buffer, Rx_Buffer, size);

	//打印查询报文
	for (int j=0;j<size;j++){
		 printf("0x%02X ",Tx_Buffer[j]);
	}

	//写响应报文
	//检验码
	msg[0]=Tx_Buffer[0];
	msg[1]=Tx_Buffer[1];

	//协议
	msg[2]=0x00;
	msg[3]=0x00;

	//数据包长度
	msg[4]=0x00;
	msg[5]=0x05;

	//设备编号
	msg[6]=Tx_Buffer[6];
	//功能码
	msg[7]=Tx_Buffer[7];
	//数据长度
	msg[8]=0x02;

	//低八位
	msg[10]=data&0XFF;
	//高八位
	msg[9]=data>>8;

	memcpy(Tx_Buffer, msg, len);
	//发送响应报文
	Write_SOCK_Data_Buffer(0, Tx_Buffer, len);
	data++;
}

3.main函数循环等待连接

 while (1)
  {
		W5500_Socket_Set();//W5500端口初始化配置

		W5500_Interrupt_Process();//W5500中断处理程序框架

		if((S0_Data & S_RECEIVE) == S_RECEIVE)//如果Socket0接收到数据
		{
			S0_Data&=~S_RECEIVE;
			Process_Socket_Data(0);//W5500接收并发送接收到的数据
		}
		//从机状态标志
		HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);

  }
