STM32+W5500网络通信

Modbus/TCP协议

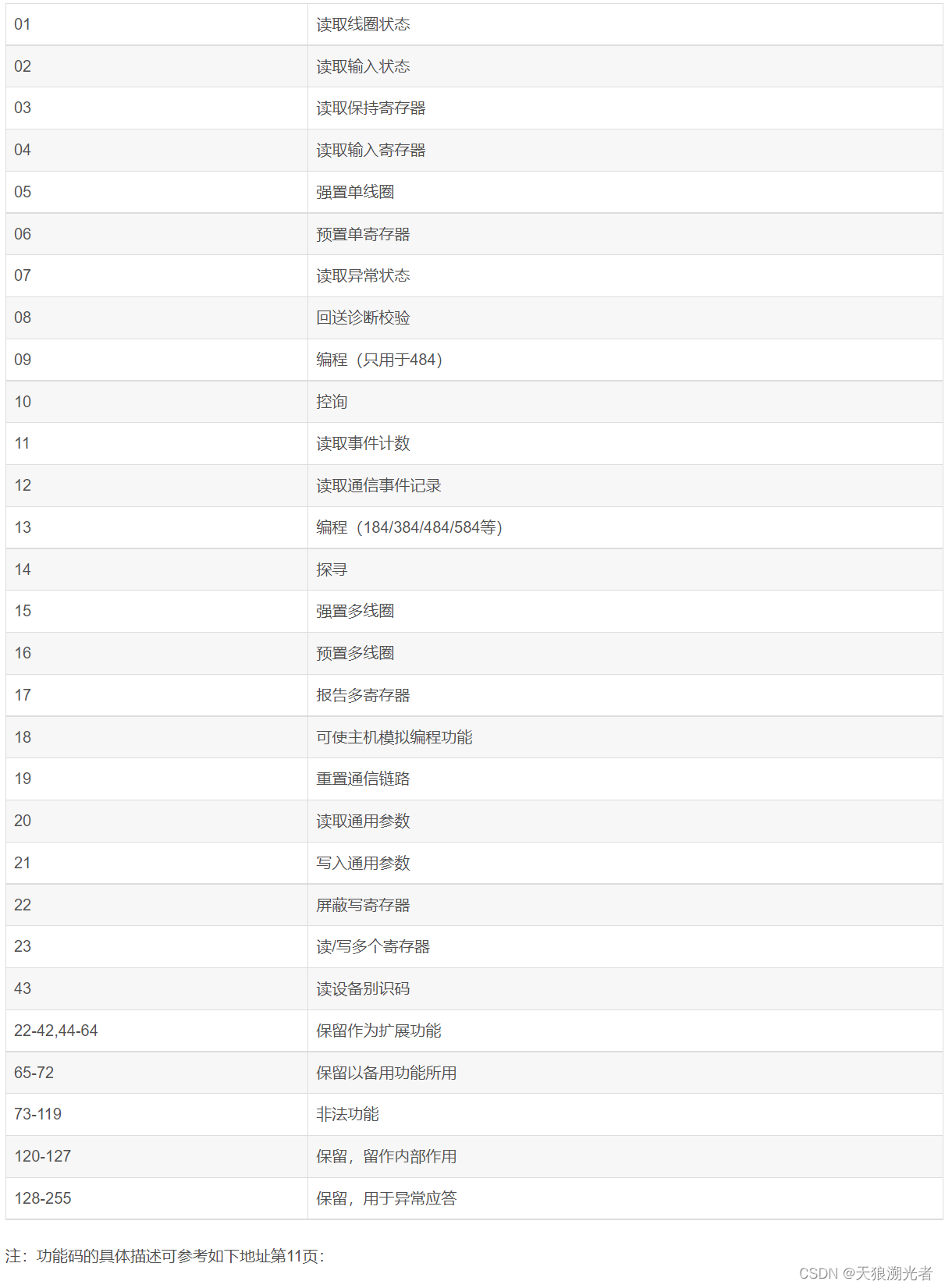

详细：ModBus/TCP协议分析
在这里插入图片描述

代码

从机网络

void Load_Net_Parameters(void)
{
	Gateway_IP[0] = 192;//加载网关参数
	Gateway_IP[1] = 168;
	Gateway_IP[2] = 1;
	Gateway_IP[3] = 1;

	Sub_Mask[0]=255;//加载子网掩码
	Sub_Mask[1]=255;
	Sub_Mask[2]=255;
	Sub_Mask[3]=0;

	Phy_Addr[0]=0x0c;//加载物理地址
	Phy_Addr[1]=0x29;
	Phy_Addr[2]=0xab;
	Phy_Addr[3]=0x7c;
	Phy_Addr[4]=0x00;
	Phy_Addr[5]=0x01;

	IP_Addr[0]=192;//加载本机IP地址
	IP_Addr[1]=168;
	IP_Addr[2]=1;
	IP_Addr[3]=199;

	S0_Port[0] = 0x13;//加载端口0的端口号5000
	S0_Port[1] = 0x88;

	S0_Mode=TCP_SERVER;//加载端口0的工作模式,TCP服务端模式
}

响应函数，响应一次便加一

void Process_Socket_Data(SOCKET s)
{
	int len;
	unsigned char msg[11]={0x00,0x00,0x00 ,0x00, 0x00, 0x05, 0x01, 0x03, 0x02, 0x00, 0x70};
	len=sizeof(msg);
	unsigned short size;
	size=Read_SOCK_Data_Buffer(s, Rx_Buffer);
	memcpy(Tx_Buffer, Rx_Buffer, size);

	//打印查询报文
	for (int j=0;j<size;j++){
		 printf("0x%02X ",Tx_Buffer[j]);
	}

	//写响应报文
	//检验码
	msg[0]=Tx_Buffer[0];
	msg[1]=Tx_Buffer[1];

	//协议
	msg[2]=0x00;
	msg[3]=0x00;

	//数据包长度
	msg[4]=0x00;
	msg[5]=0x05;

	//设备编号
	msg[6]=Tx_Buffer[6];
	//功能码
	msg[7]=Tx_Buffer[7];
	//数据长度
	msg[8]=0x02;

	//低八位
	msg[10]=data&0XFF;
	//高八位
	msg[9]=data>>8;

	memcpy(Tx_Buffer, msg, len);
	//发送响应报文
	Write_SOCK_Data_Buffer(0, Tx_Buffer, len);
	data++;
}

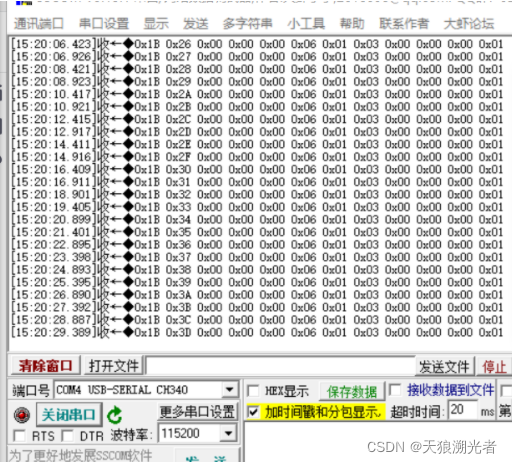

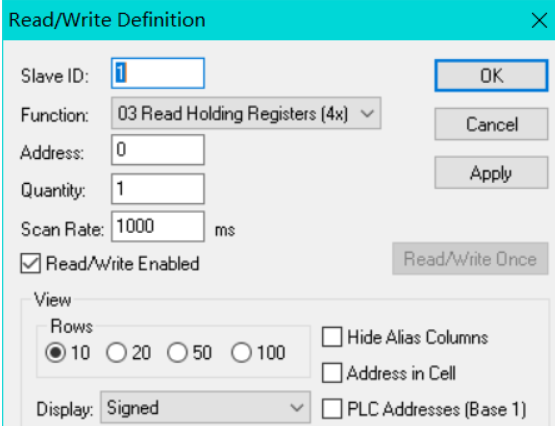

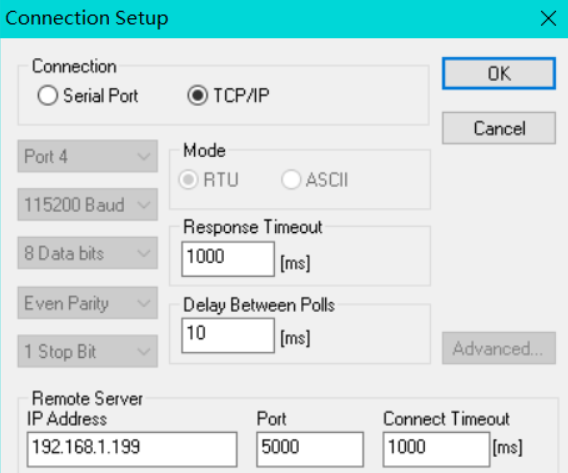

主函数

 while (1)
  {
		W5500_Socket_Set();//W5500端口初始化配置

		W5500_Interrupt_Process();//W5500中断处理程序框架

		if((S0_Data & S_RECEIVE) == S_RECEIVE)//如果Socket0接收到数据
		{
			S0_Data&=~S_RECEIVE;
			Process_Socket_Data(0);//W5500接收并发送接收到的数据
		}
		//从机状态标志
		HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);

  }
