计算机网络实验二（Wireshark 实验）
数据链路层
实作一

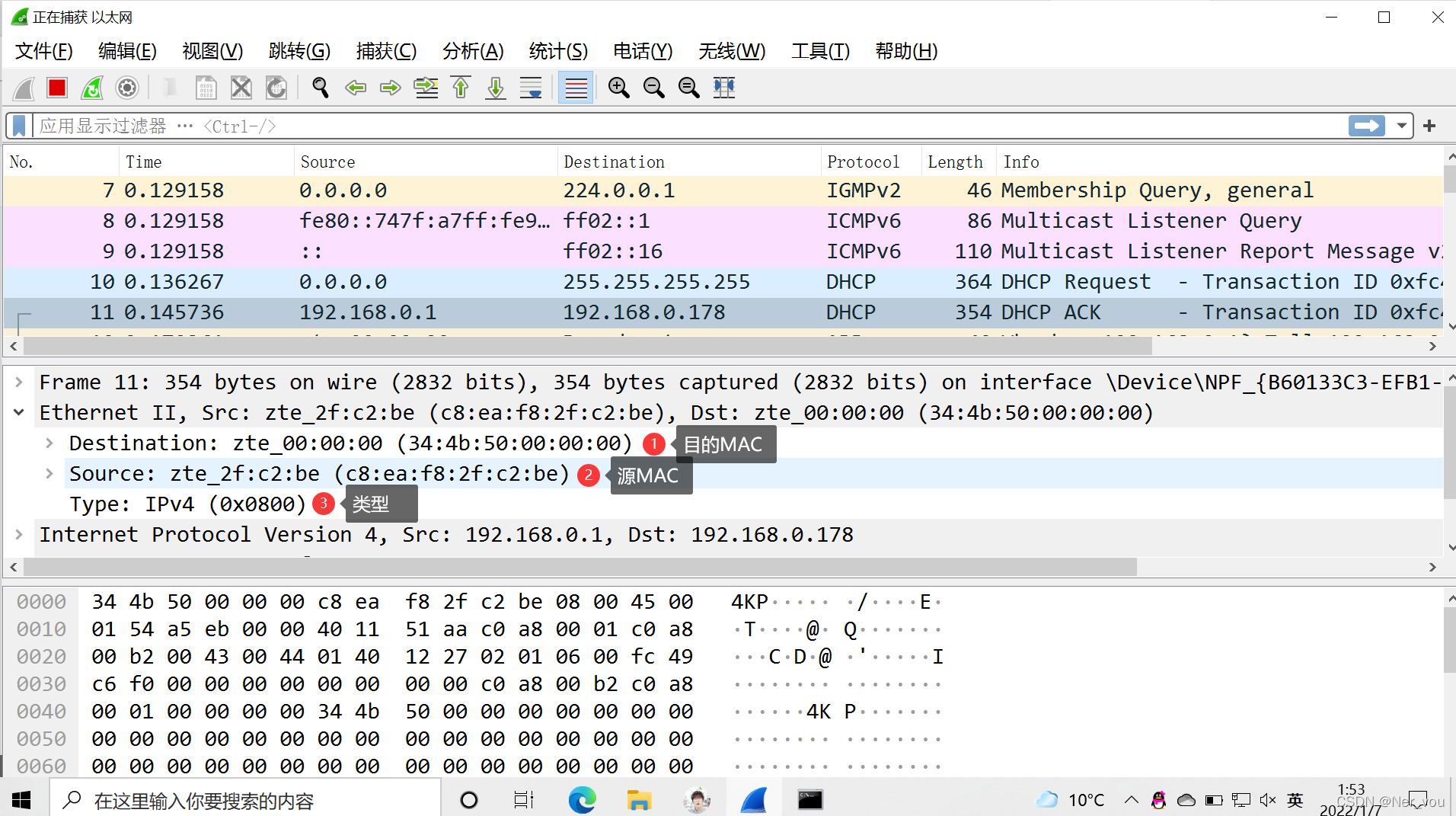

熟悉 Ethernet 帧结构
Q：Wireshark 展现给我们的帧中为什么没有校验字段？
A: Wireshark 抓包前，在物理层网卡已经去掉了一些之前几层加的东西，比如前导同步码，FCS等等，之后利用校验码CRC校验，正确时才会进行下一步操作，这时才开始进行抓包，因此，抓包软件抓到的是去掉前导同步码、FCS之外的数据，没有校验字段。
实作二 了解子网内/外通信时的 MAC 地址
-
ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
MAC地址是指处在同一子网里的该计算机的MAC地址 -

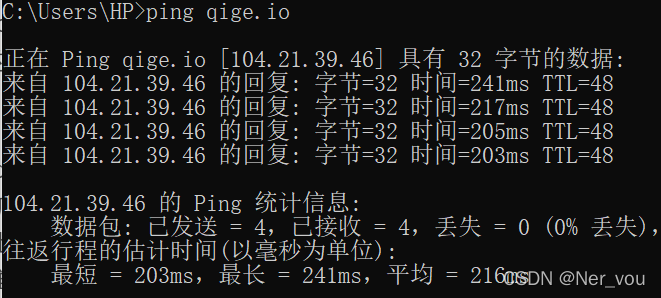

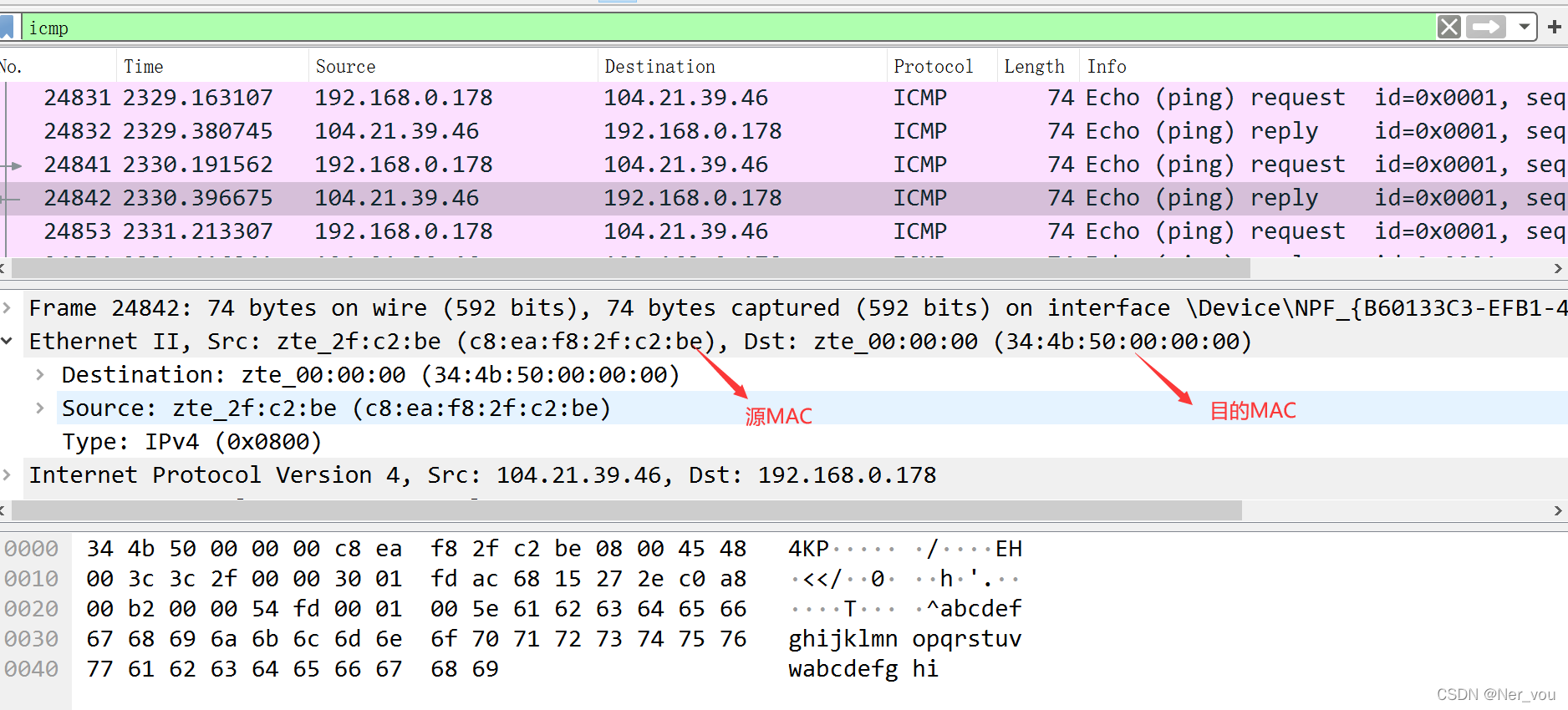

然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
访问qige.io需要经过网关，所以他的目的mac地址就是网关的。 -

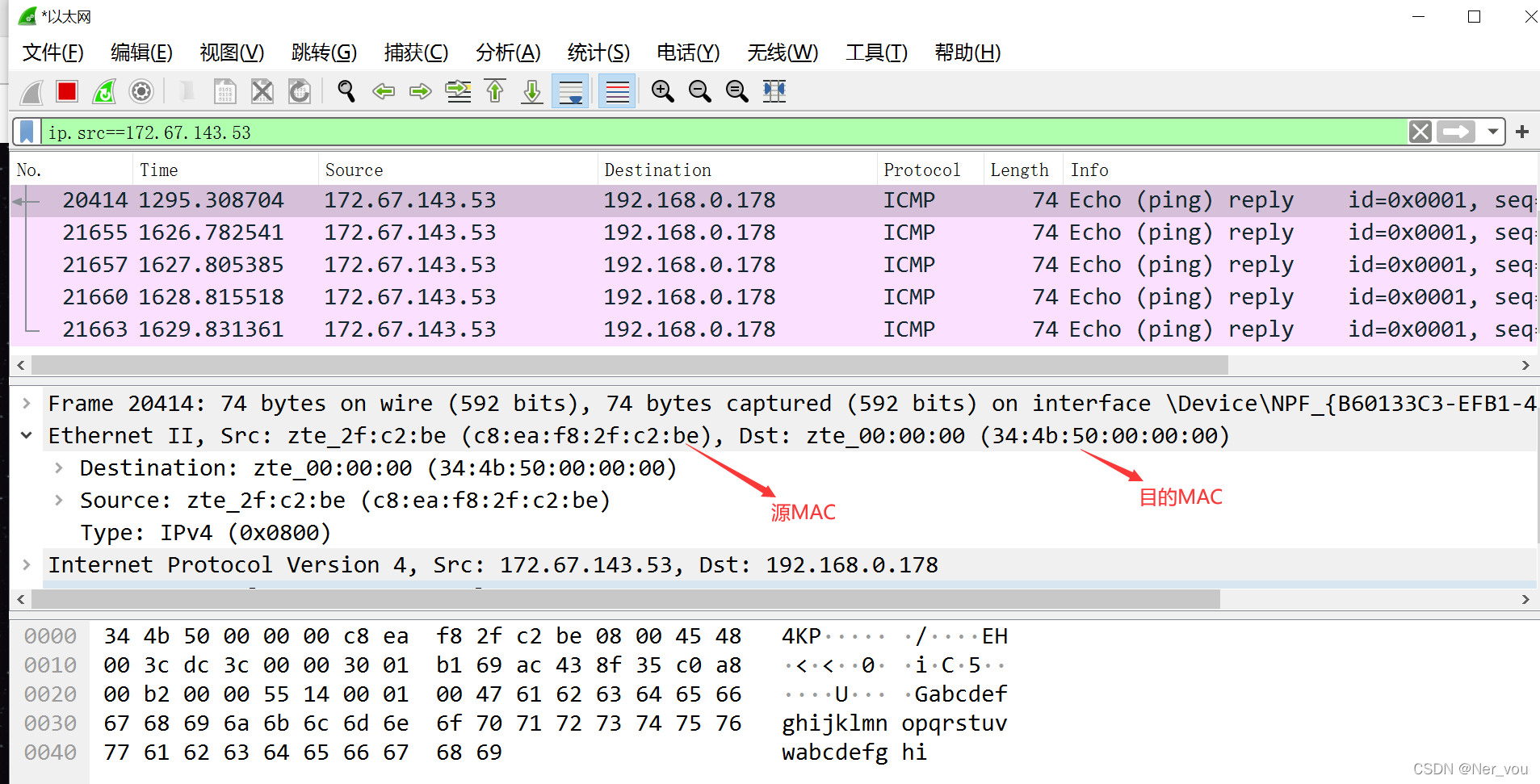

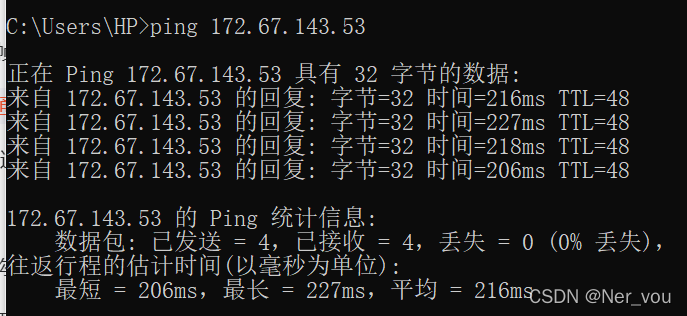

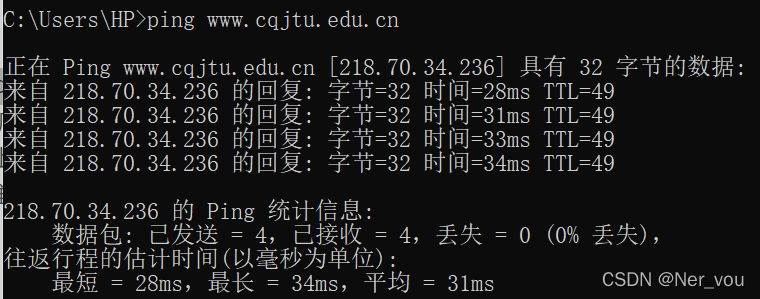

再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？
mac地址就是网关的。
Q：通过以上的实验，你会发现：
访问本子网的计算机时，目的 MAC 就是该主机的
访问非本子网的计算机时，目的 MAC 是网关的
请问原因是什么？
A：当本机访问的是本子网的计算机，数据包无需离开本通信子网，传输数据也是在本子网里进行，所以是对方主机的MAC物理地址；当本机访问的是非本子网的计算机，也就是说此时有两个不同通信子网的主机之间需要通信，数据包就需要离开本通信子网，这里就涉及到数据包在两个通信子网的传输，传输数据要离开本通信子网，就势必要经过网关，因此，该目的MAC物理地址就是本网关的物理地址。
实作三 掌握 ARP 解析过程
为防止干扰，先使用 arp -d* 命令清空 arp 缓存

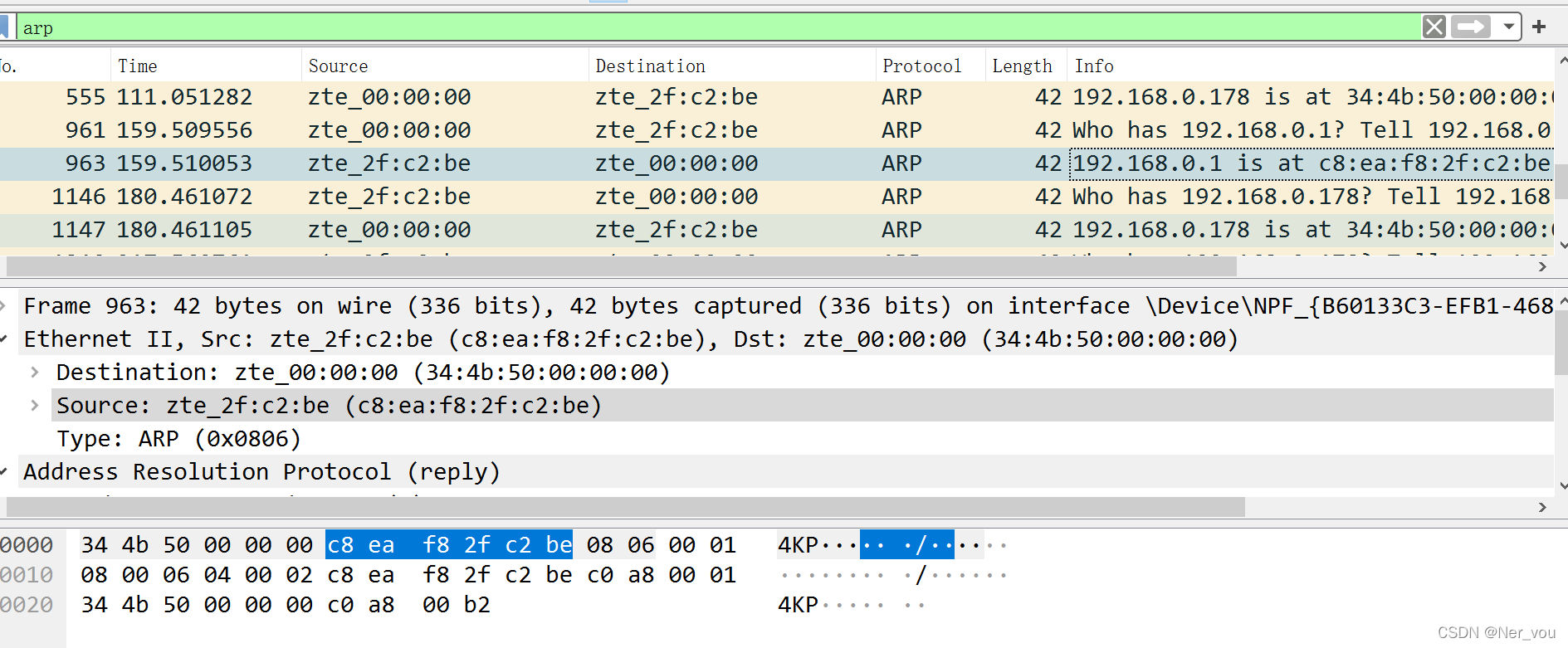

ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。
再次使用 arp -d * 命令清空 arp 缓存
然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。
ARP 请求都是使用广播方式发送的，如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的 IP， 那么 ARP 解析将得到网关的 MAC。
Q：请问为什么？
A：arp请求在同一子网是在该网络里面广播请求询问的人是否是它要查询的，如果是的话对方会回话，得到对方的mac地址，而询问非子网的情况下，路由器不可能广播，所以只能通过网关，路由器事通过ip地址的方式找到对方，所以最终返回给的也是网关，mac地址就是网关。
网络层
实作一 熟悉 IP 包结构

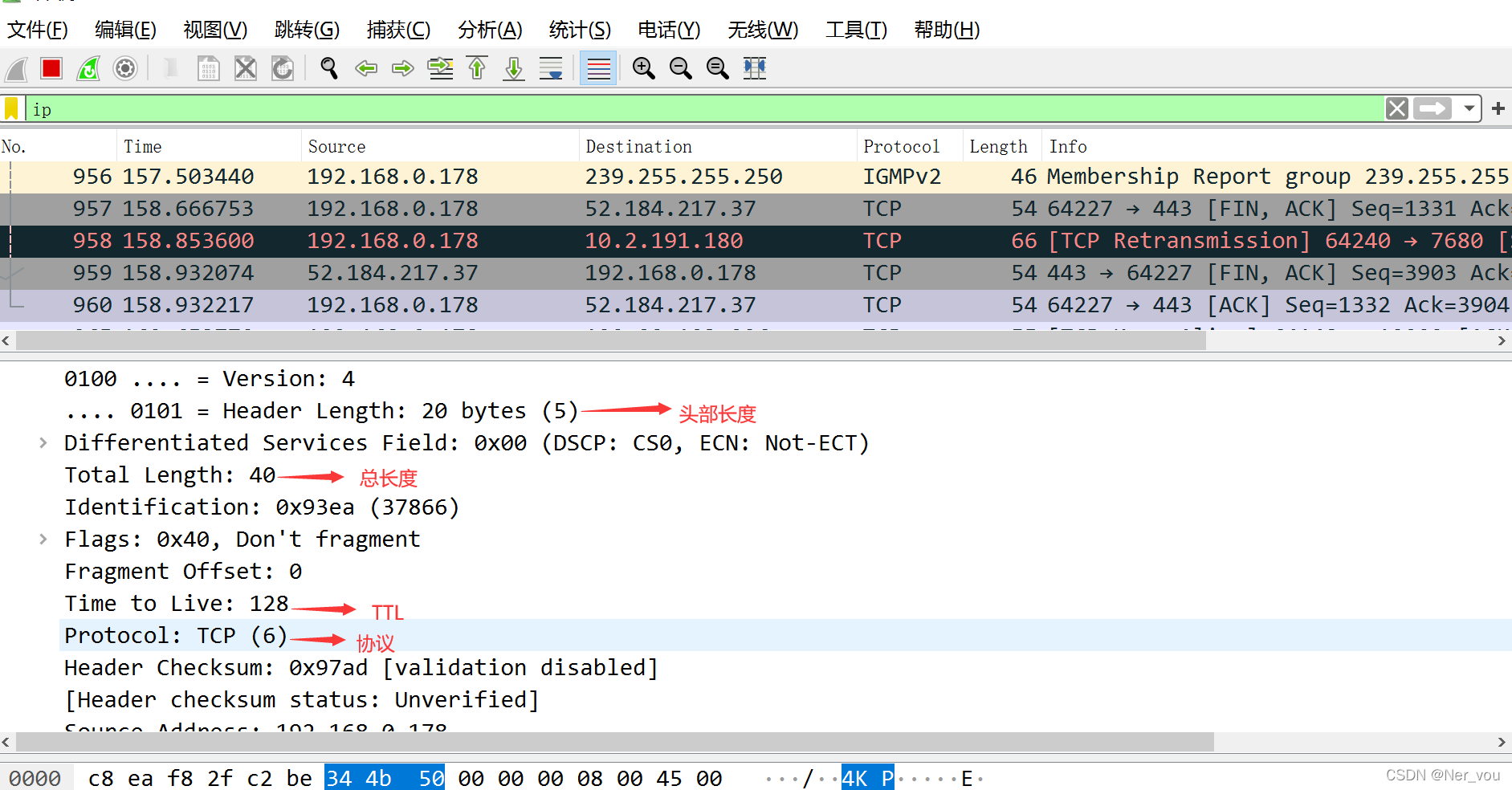

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。
实作二 IP 包的分段与重组
根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。

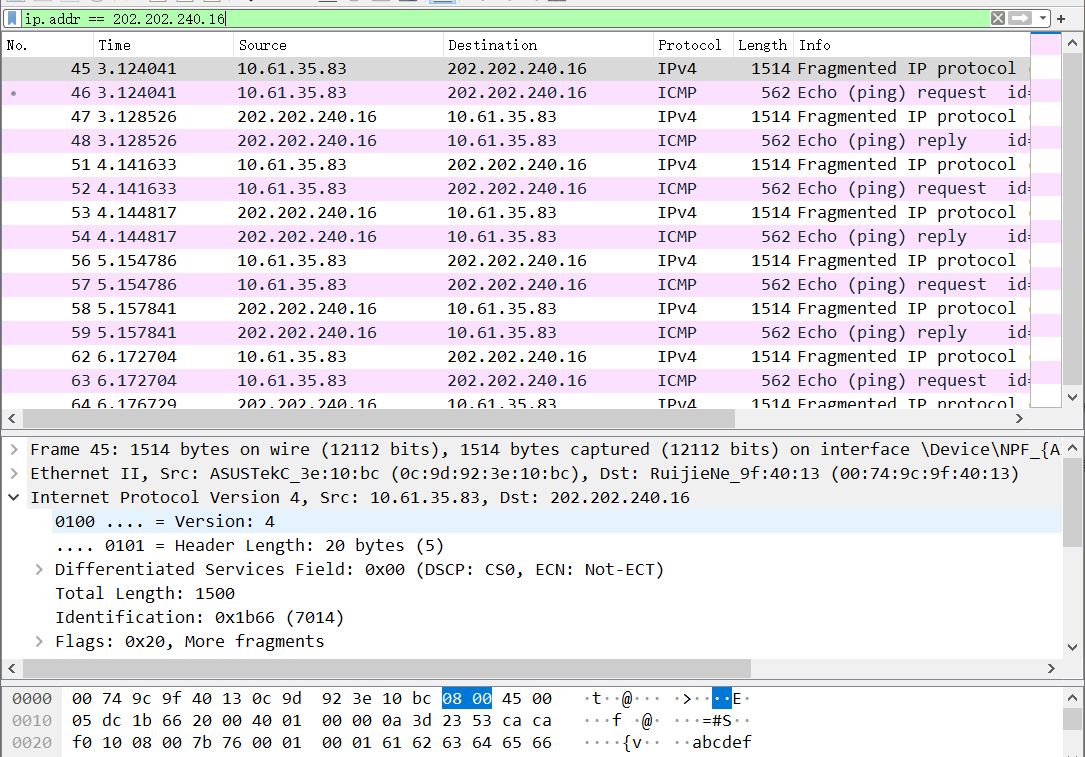

缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等
Q：分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6 中，如果路由器遇到了一个大数据包该怎么办？
A：路由器会重新排列以及组合。
实作三 考察 TTL 事件
在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

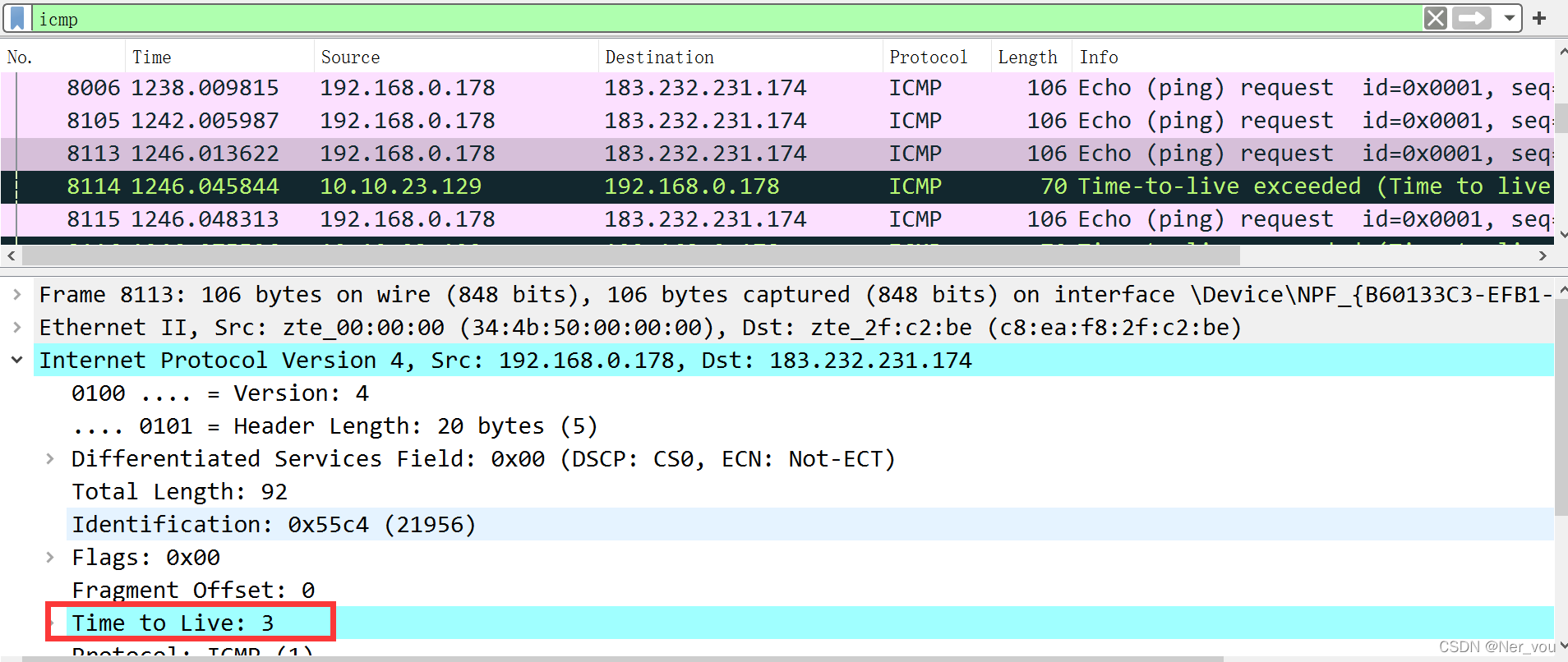

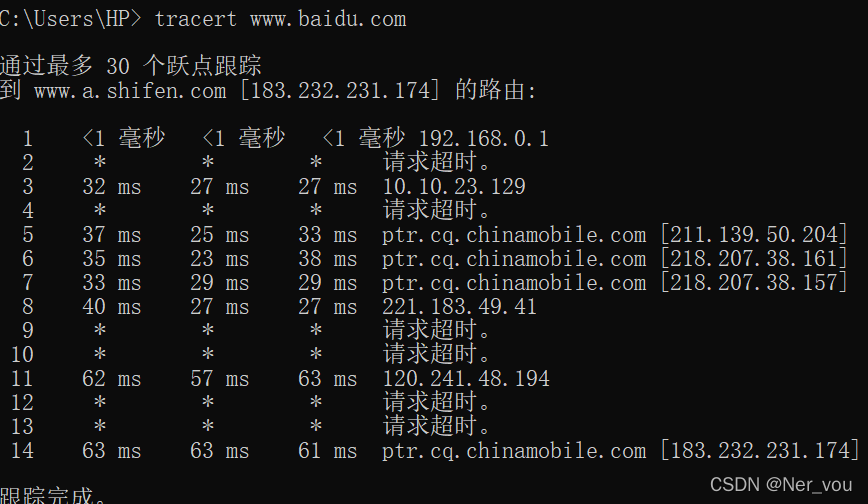

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理
TTL追踪是根据每次TTL的死亡返回的，比如上图的TTL=3，但是经过该点TTL=0就失效了会返回回去，这时候就可以知道一个站点信息了，直到到baidu，它就会记录路径。
传输层
实作一 熟悉 TCP 和 UDP 段结构

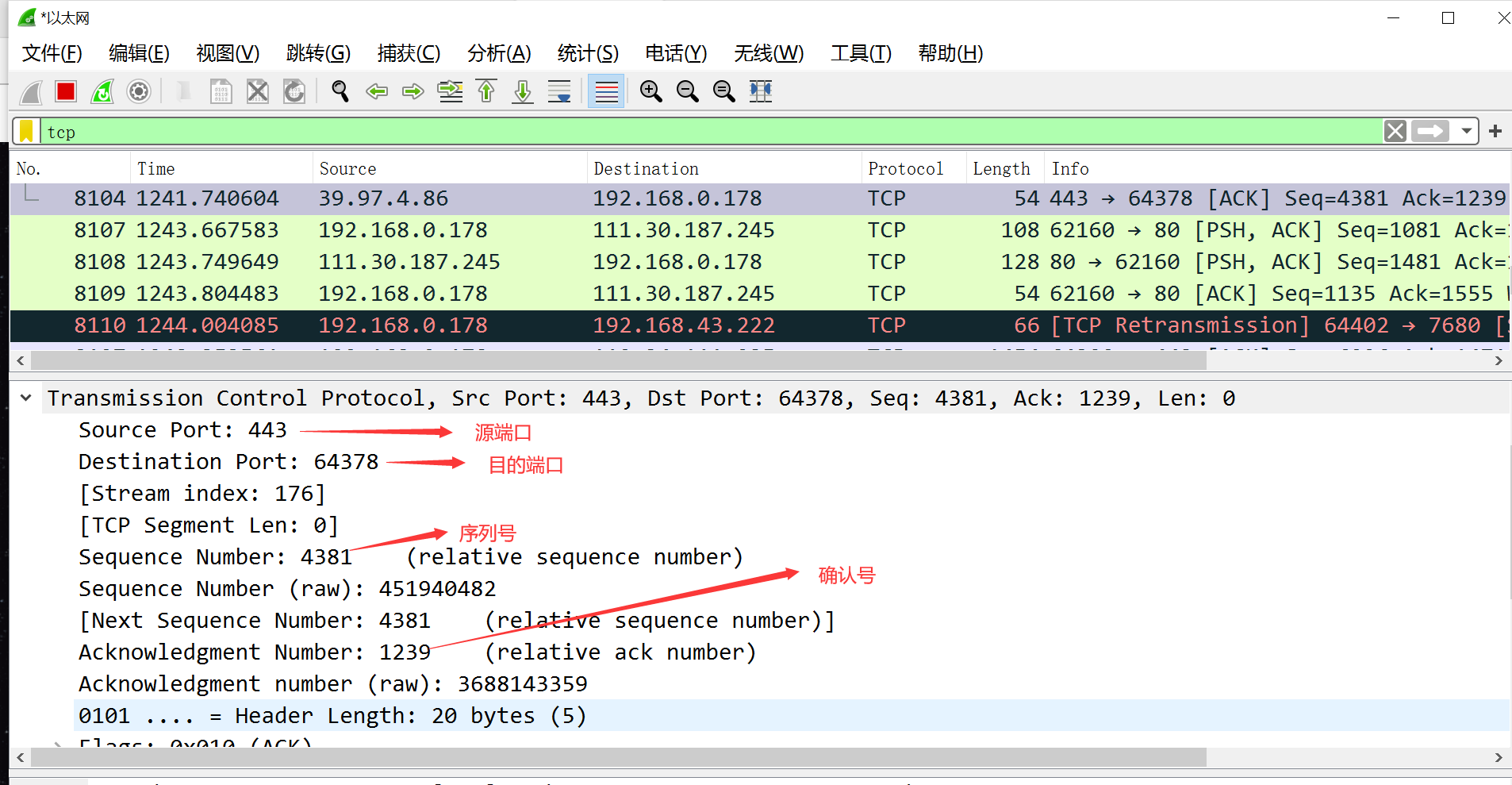

用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。

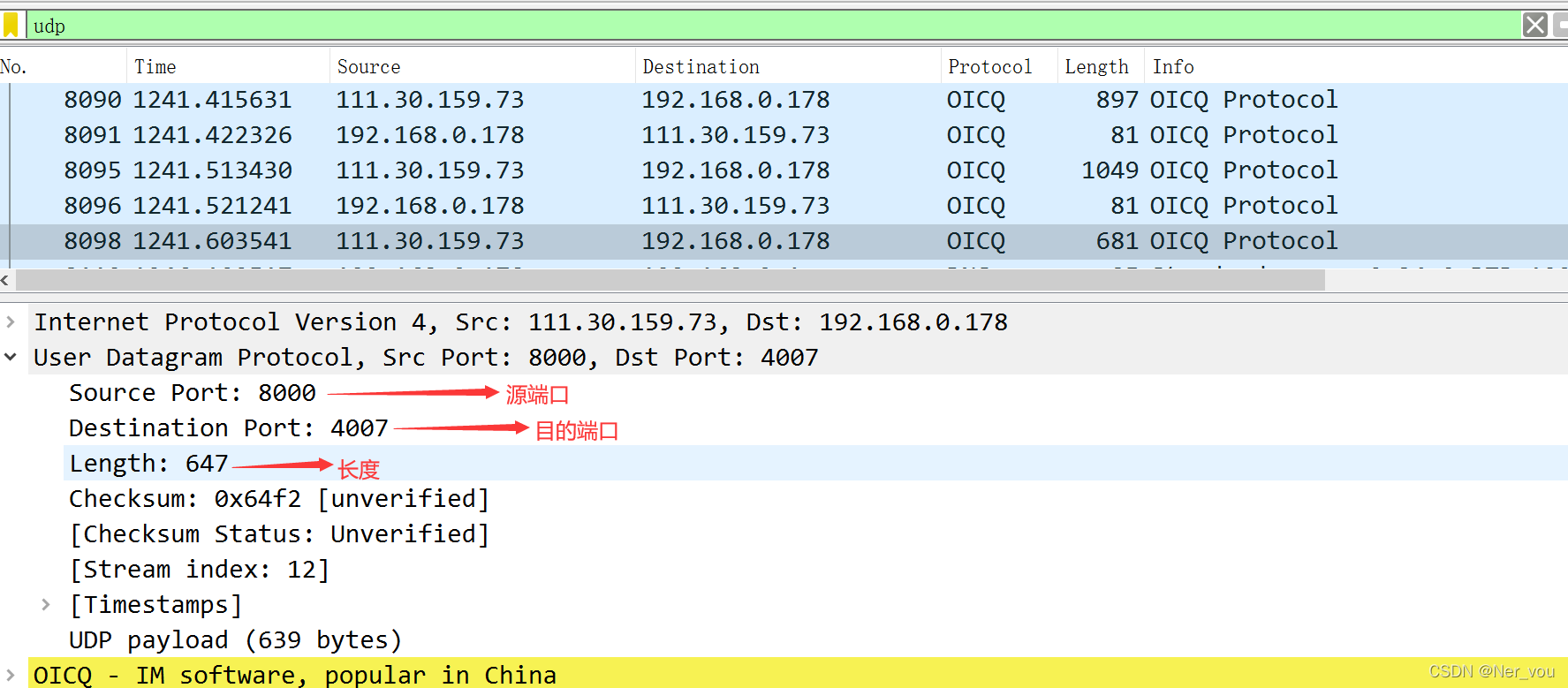

用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。
Q：由上大家可以看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。请问源和目的端口号用来干什么？
A：源端口和目的端口是用来确认某一个应用程序，IP 只能到达子网网关，MAC 地址到达子网下的指定主机，而端口号是达到主机上的某个应用程序。
实作二 分析 TCP 建立和释放连接
打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。
请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。
它们的长度都很短。通过发出 SYN 信号请求连接，然后服务器端回应 ACK 确认收到请求，然后主机再发出一个确认信号。第一次握手时除了 SYN = 1 外其余的标志都为 0 ，第二次握手时除了 SYN = 1 且 ACK = 1 外其余的标志都为 0 ，第三次握手时除了 ACK = 1 外其余的标志都为 0
请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征？
它们的长度都很短。这里四次挥手为什么只抓到了三个包呢？原始是将第二次、第三次挥手合并成了一个包，所以只看到了三个包。首先发出 FIN 信号请求断开，然后服务器端回应一个 ACK 确认信号，然后又发出一个 FIN 信号（这里将 ACK 和 FIN 合并成立一个包），然后主机回应一个 ACK 确认信号，即可断开连接
Q：去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io 时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？
A：开辟了多个通道加快了传输的速度
Q： 我们上面提到了释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？
A：第二次和第三次挥手时发出的包合并成了一个
应用层
实作一 了解 DNS 解析

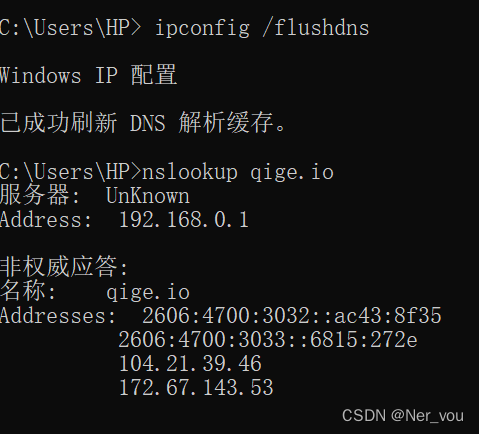

先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。

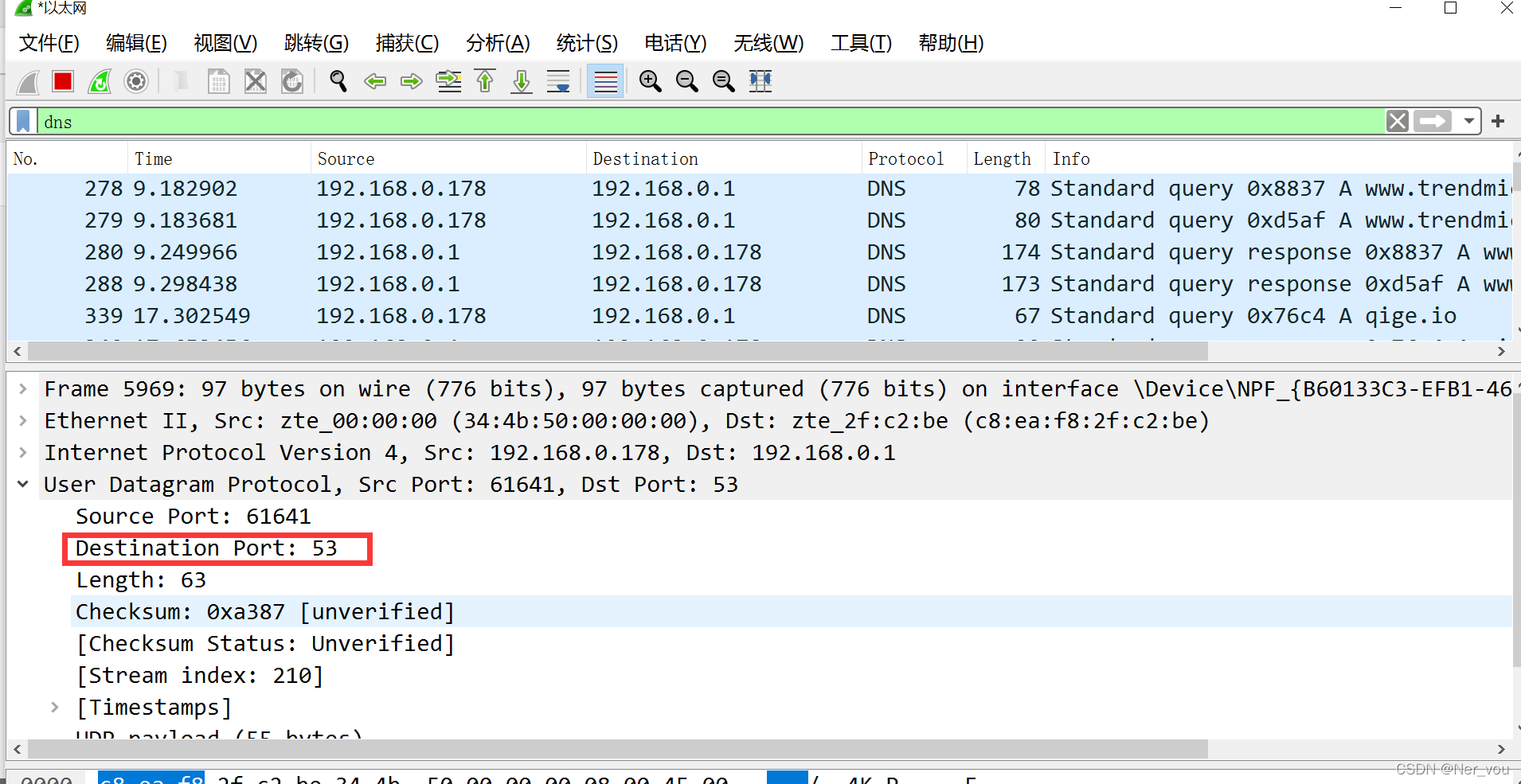

你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。
可了解一下 DNS 查询和应答的相关字段的含义
1.QR：查询/应答标志。0表示这是一个查询报文，1表示这是一个应答报文
2.opcode，定义查询和应答的类型。0表示标准查询，1表示反向查询（由IP地址获得主机域名），2表示请求服务器状态
3.AA，授权应答标志，仅由应答报文使用。1表示域名服务器是授权服务器
4.TC，截断标志，仅当DNS报文使用UDP服务时使用。因为UDP数据报有长度限制，所以过长的DNS报文将被截断。1表示DNS报文超过512字节，并被截断
5.RD，递归查询标志。1表示执行递归查询，即如果目标DNS服务器无法解析某个主机名，则它将向其他DNS服务器继续查询，如此递归，直到获得结果并把该结果返回给客户端。0表示执行迭代查询，即如果目标DNS服务器无法解析某个主机名，则它将自己知道的其他DNS服务器的IP地址返回给客户端，以供客户端参考
6.RA，允许递归标志。仅由应答报文使用，1表示DNS服务器支持递归查询
7.zero，这3位未用，必须设置为0
8.rcode，4位返回码，表示应答的状态。常用值有0（无错误）和3（域名不存在）清除缓存
Q:你可能会发现对同一个站点，我们发出的 DNS 解析请求不止一个，思考一下是什么原因？
A:因为我们访问的网址只有一个域名，但是并不只有一台服务器主机，因此每一台服务器的IP地址不同，但他们的域名都是相同的。因此发出的解析请求是分散给不同服务器.
实作二 了解 HTTP 的请求和应答
打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。

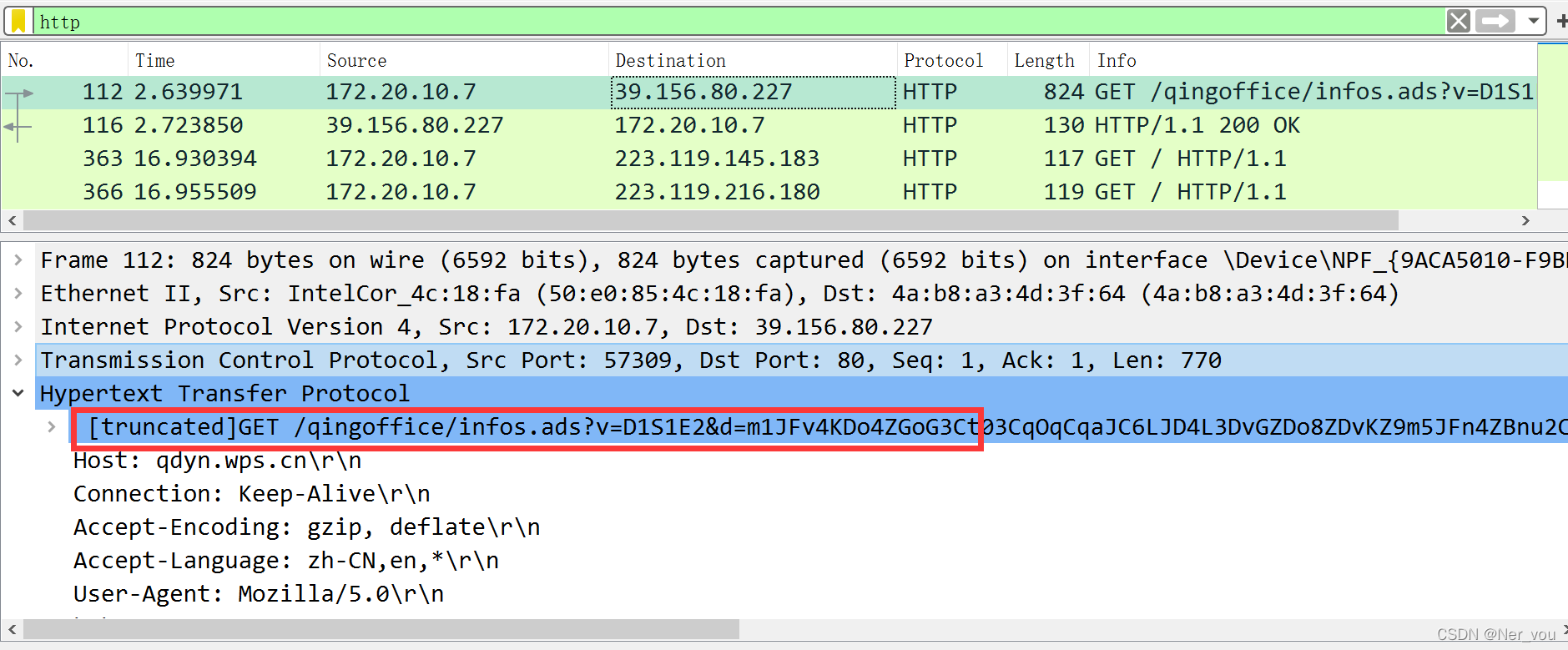

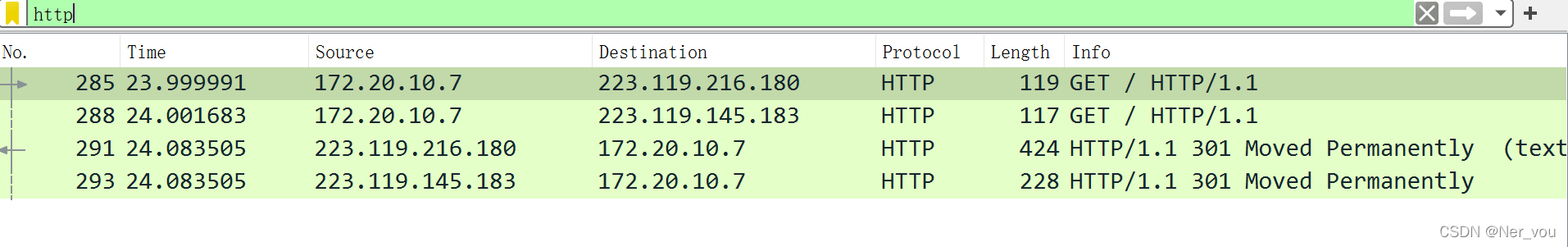

请在你捕获的包中找到 HTTP 请求包，查看请求使用的什么命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义
请求方法：GET

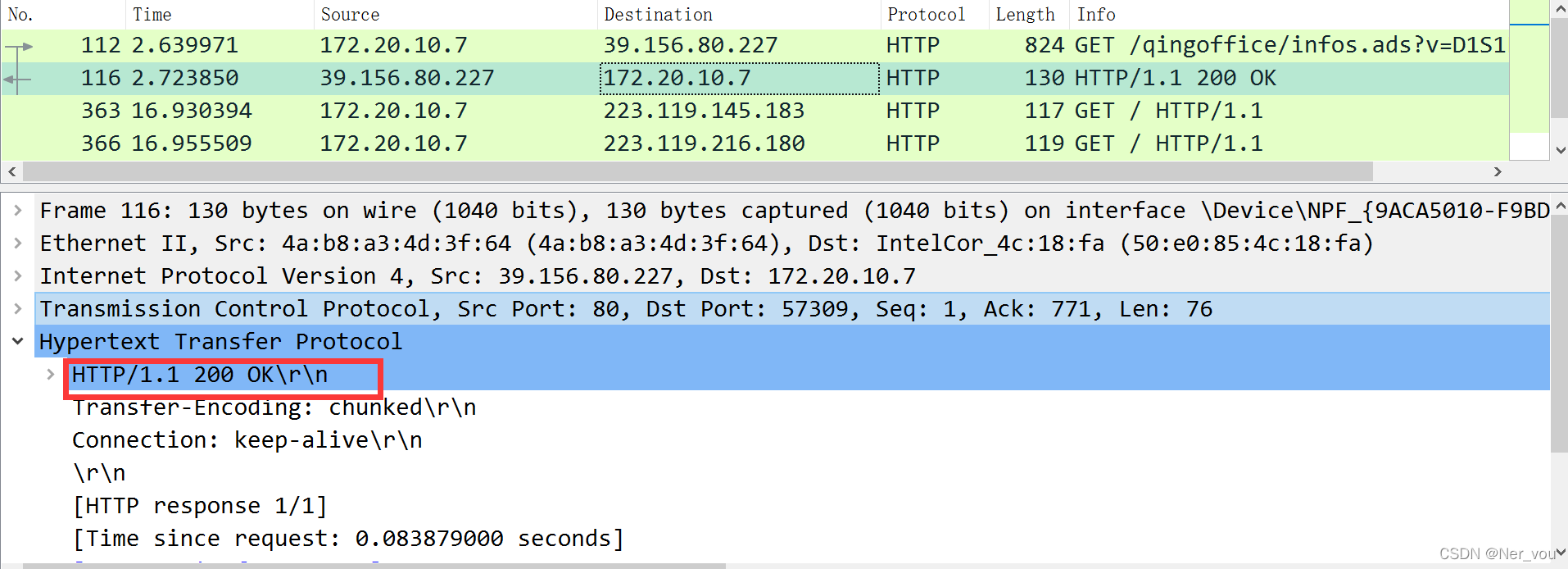

请在你捕获的包中找到 HTTP 应答包，查看应答的代码是什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义。
200：交易成功；
304：客户端已经执行了GET，但文件未变化；
404：没有发现文件、查询或URl；
Q:刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的 304 代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的 200 应答？
A:服务器对于浏览器的第一次应答对于浏览器来说已经有了缓存，因此浏览器第二次发送请求的时候，服务器会回复浏览器上次请求的资源现在在缓存里，因此服务器根据浏览器传来的时间发现和当前请求资源的修改时间一致，应答304，表示不再重新传送。
