[网络协议]交换机与IP数据报、ICMP协议、ARP协议

1 交换机

1.1 基本的架构图

在这里插入图片描述

1.2 交换机的工作原理

以太网MAC地址
用来识别一个以太网上的某个单独的设备或一组设备
在这里插入图片描述
以太网帧格式

1)主机A会将一个源MAC地址为自己，目标MAC地址为主机B的数据帧发送给交换机。
2)交换机收到此数据帧后，首先将数据帧中的源MAC地址和对应的接口(接口为1) 记录到MAC地址表中。
3)然后交换机会检查自己的MAC地址表中是否有数据帧中的目的MAC地址的信息，如果有，则从MAC地址表中记录的接口发送出去，如果没有，则会将此数据帧从非接收接口的所有接口发送出去(也就是除了1接口)。
4)这时，局域网的所有主机都会收到此数据帧，但是只有主机B收到此数据帧时会响应这个广播，并回应一个数据帧，此数据帧中包括主机B的MAC地址。如果没有主机相应这个广播，则会继续向下一个交换机或路由器传播。
5)当交换机收到主机B回应的数据帧后，也会记录数据帧中的源MAC地址(也就是主机B的MAC地址)，这时，再当主机A和主机B通信时，交换机根据MAC地址表中的记录，实现单播了。
总的来说：
当A要和B通信时，会发送一个数据帧（自己的MAC地址和B的MAC地址，即源地址和目的地址）；
A将这个数据帧发给交换机，交换机知道了A的MAC地址，并记录到MAC表中，但是交换机不知道B的MAC地址是谁；
这个时候就需要给主机B和主机C广播，主机B接收到数据之后，看到是自己的，这个时候就会给交换机一个回应；
交换机收到B的回应之后，把主机B的MAC地址记录到MAC表中，主机A和主机下次再进行通信，实现单播传播。
在这里插入图片描述

1.3 交换机以太网接口的工作模式

单工

两个数据站之间只能沿单一方向传输数据

半双工
两个数据站之间可以双向数据传输，但不能同时进行
全双工
两个数据站之间可双向且同时进行数据传输

交换机以太网接口速率

接口连接时进行协商（低速率为准）
协商失败则无法正常通信

配置前的连接

Console电缆
物理连接
计算机COM口
交换机/路由器Console口
软件连接
超级终端
其他软件

1.4 交换机使用命令行进行配置管理

用户视图：基本操作，查看基本信息
系统视图：进阶操作，配置静态路由，动态路由：rip，ospf，BGP
接口模式：配置ip地址等操作

用户视图模式切换至系统视图模式[Huawei]

<Huawei>system-view
<Huawei>sys
退回用户视图
ctrl+z
[Huawei] quit

在这里插入图片描述
1、历史命令查询

[Huawei] display history-command

2、配置主机名

<Huawei> system-view
[Huawei] sysname Router1

在这里插入图片描述
3、状态信息查询

<Huawei> display version   ####查看VRP版本
<Huawei> display users    ####查看用户终端信息

在这里插入图片描述
4、进入接口模式并查看信息

<Huawei> sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息

在这里插入图片描述
5、配置文件管理命令

[Huawei]display saved-configuration     ###查看设备保存的信息
[Huawei]display current-configuration   ###查看设备当前配置的信息
<SW1>save							    ###保存配置
<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

在这里插入图片描述
6、关闭华为的信息提示中心

[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor

在这里插入图片描述
7、永不超时

[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令

<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100                ###调至速率100M
[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式， 解释：full：Full-Duplex（全双工模式）   half：Half-Duplex（半双工模式）

9、保存配置

<Huawei>save

CRT一种远程连接设备交换机在北京工位在南京 CRT通过网络可以远程和真实交换机相连
10、设置远程登录密码

[Huawei]user-interface vty 0 4			#0是初始值，4是结束值。表示可同时打开5个会话进入交换机去配置命令
[Huawei-ui-vty0-4]authentication-mode password
[Huawei-ui-vty0-4]set authentication password simple 222
[Huawei-ui-vty0-4]user privilege level 3
[Huawei-ui-vty0-4]dis this

用SecureCRT链接eNSP
●双击打开某台设备有【视图】和【配置】，打开【配置】—窗口配置：串口号：2000 ###这个是端口号
●打开SecureCRT 点击【链接】—【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000
●当前终端被打开—断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】—保存【OK】
●右击当前终端—链接【reconnect】
在这里插入图片描述

2 IP数据报格式

TCP/IP协议定义了一个在因特网上传输的包，称为IP数据报（IP Datagram）。这是一个与硬件无关的虚拟包，由首部和数据两部分组成，其格式如图所示。首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。在首部的固定部分的后面是一些可选字段，其长度是可变的。首部中的源地址和目的地址都是IP协议地址
在这里插入图片描述

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分）

版本号（4bit）：指IP协议版本。并且通信双方使用的版本必须一致，目前广泛使用的IP协议版本号为4（即IPv4，表示为0100（用来确定是IPv4还是IPv6）
首部长度：IP数据包的包头长度，首部长度占4位，最常用的首部长度就是20字节（即首部长度为0101）（数据包不包括数据的长度）
优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，用于实现 QoS（服务质量）的要求。
总长度（16）：总长度指首部和数据之和的长度，单位为字节。总长度字段为16位，因此数据报的最大长度为2^16-1=65535字节。
标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包
标志：标志（flag）占3位，但目前只有2位有意义。
1）标志字段中的最低位记为MF（More Fragment）。MF=1即表示后面“还有分片”的数据报。MF=0表示这已是若干数据报片中的最后一个。
2）标志字段中间的一位记为DF（Don’tFragment），意思是“不能分片”。只有当DF=0时才允许分片。
片偏移量：片偏移占13位。片偏移指出：较长的分组在分片后，某片在原分组中的相对位置。也就是说，相对用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。
这就是说，每个分片的长度一定是8字节（64位）的整数倍。
生命周期：生存周期占8位，生存周期字段常用的的英文缩写是TTL（Time To Live），可以防止一个数据包在网络中无限循环的转发下去，若数据报在路由器消耗的时间小于1秒，就把TTL值减1。当TTL值为0时，就丢弃这个数据报。
TTL通常是32或者64，scapy中默认是64
首部校验和：首部检验和占16位。这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一个路由器，路由器都要重新计算一下首部检验和（一些字段，如生存时间、标志、片偏移等都可能发生变化）。不检验数据部分可减少计算的工作量。
协议号：协议占8位，封装的上层哪个协议，ICMP:1 TCP:6 UDP:17
源地址：源地址占32位。ip地址，表示发送端的IP地址
目标地址：目的地址占32位。目标ip地址，表示接收端的IP地址
可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据
注：根据实际情况可变长，例如创建时间等上层数据

ping选项:

-t             Ping 指定的主机，直到停止。
                   若要查看统计信息并继续操作，请键入 Ctrl+Break；
                   若要停止，请键入 Ctrl+C。
    -a             将地址解析为主机名。
    -n count       要发送的回显请求数。
    -l size        发送缓冲区大小。
    -f             在数据包中设置“不分段”标记(仅适用于 IPv4)。
    -i TTL         生存时间。
    -v TOS         服务类型(仅适用于 IPv4。该设置已被弃用，
                   对 IP 标头中的服务类型字段没有任何
                   影响)。
    -r count       记录计数跃点的路由(仅适用于 IPv4)。
    -s count       计数跃点的时间戳(仅适用于 IPv4)。
    -j host-list   与主机列表一起使用的松散源路由(仅适用于 IPv4)。
    -k host-list    与主机列表一起使用的严格源路由(仅适用于 IPv4)。
    -w timeout     等待每次回复的超时时间(毫秒)。
    -R             同样使用路由标头测试反向路由(仅适用于 IPv6)。
                   根据 RFC 5095，已弃用此路由标头。
                   如果使用此标头，某些系统可能丢弃
                   回显请求。
    -S srcaddr     要使用的源地址。
    -c compartment 路由隔离舱标识符。
    -p             Ping Hyper-V 网络虚拟化提供程序地址。
    -4             强制使用 IPv4。
    -6             强制使用 IPv6。

3 ICMP协议

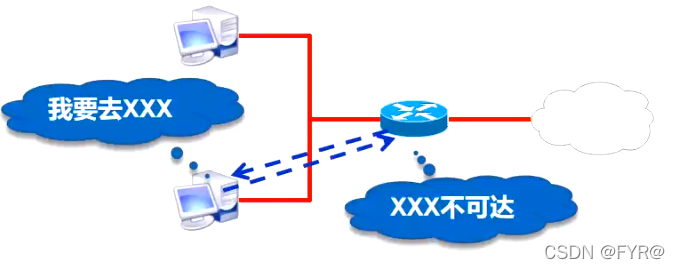

Internet控制消息协议ICMP (Internet Control Message Protocol)是IP协议的辅助协议

ICMP协议用来在网络设备间传递各种差错和控制信息，对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用。

ICMP是一个“错误侦测与回馈机制"
通过IP数据包封装的
用来发送错误和控制消息

Type	Code	描述
0	0	Echo Reply
3	0	网络不可达
3	1	主机不可达
3	2	协议不可达
3	3	端口不可达
5	0	重定向
8	0	Echo Request

功能：Ping
Ping是网络设备、Windows、Unix和Linux平台上的一个命令，其实是一个小巧而实用的应用程序，该应用基于ICMP协议。
Ping常用于探测到达目的节点的网络可达性。
ping命令的基本格式
在这里插入图片描述

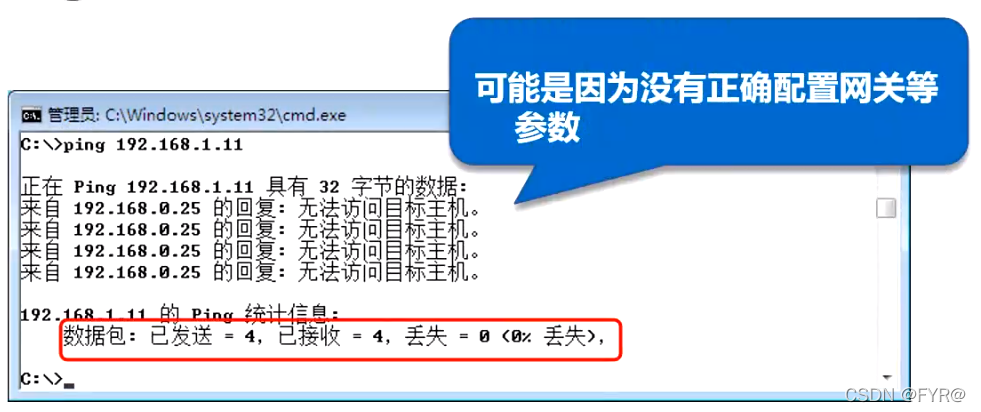

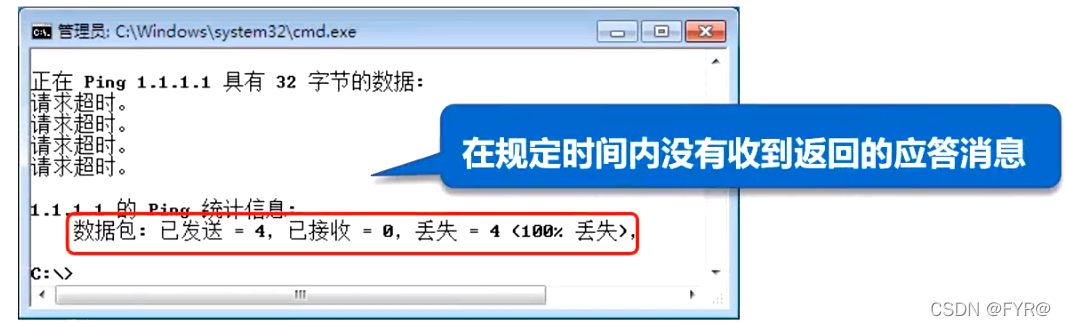

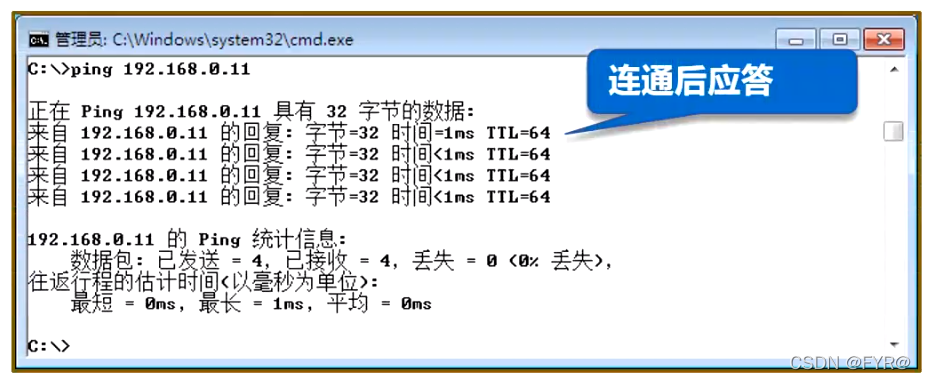

ping命令的返回信息

-t参数会一直不停的执行ping（Windows系统和Linux系统对比）

调试故障或需进行持续连通性测试时应用
Ctrl+C可以中断命令

-n（Windows系统和Linux系统对比）
在这里插入图片描述

4 ARP协议

4.1 ARP协议概念

ARP协议是地址解析协议（Address Resolution Protocol）是通过解析IP地址得到MAC地址的，是一个在网络协议包中极其重要的网络传输协议，它与网卡有着极其密切的关系。
在TCP/IP分层结构中，把ARP划分为网络层，所有ARP协议在网络层被应用，它是网络层与链路层连接的重要枢纽，每当有一个数据要发送的时候都需要在通过ARP协议将IP地址转换成MAC地址，在IP层及其以上的层次看来，他们只标识IP地址，从不跟硬件打交道

arp协议如何工作的

为了实现IP地址与MAC地址的查询与转换，ARP协议引入了ARP缓存表的概念，每台主机或路由器在维护着一个ARP缓存表（ARP table），这个表包含IP地址到MAC地址的映射关系，表中记录了<IP地址，MAC地址>对，我称之为ARP表项。他们是主机最近运行时获得关于其他主机的IP地址到MAC地址的映射，当需要发送数据的时候，主机就会根据数据报中的目标IP地址信息，然后在ARP缓存表中进行查找对应的MAC地址，最后通过网卡将数据发送出去。ARP缓存表包含一个寿命值（TTL，也称作生存时间），它将记录每个ARP表项的生存时间，生存时间到了就会从缓存表中删除。从一个表项放置到ARP缓存表中开始，一个表项通常的生存时间一般是10分钟吗，当然，这些生存时间是可以任意设置的，我们一般使用默认即可。

4.2 工作原理（结合交换机原理）

1、两台局域网主机互相通信为例讲解原理

ARP解析过程

当PC1想发送数据给PC2，首先在自己的本地ARP缓存表中检查主机PC2的MAC地址是否存在？
如果PC1缓存中没有找到响应的条目，它将询问主机PC2的MAC地址，从而将ARP请求帧广播到本地网络的所有主机。该帧中包括源主机PC1的IP、MAC地址，本地网络中的所有主机都接收到ARP请求，并且检查是否与自己的IP地址相匹配。如果发现请求中IP地址与自己IP不匹配，则丢弃ARP请求。
主机PC2确定ARP请求中得IP地址与自己的IP地址匹配，则将主机PC1的地址和MAC地址添加到本地缓存表中。
主机PC2将包含其MAC地址的ARP回复消息直接发送回主机PC1（数据帧为单播）。
主机PC1收到PC2发的ARP回复消息，将PC2的IP和MAC地址添加至自己ARP缓存表中，本机缓存是有生存期的，默认ARP缓存表有效期120s。当超过该有效期后，则将重复上面过程。主机PC2的MAC地址一旦确定，主机PC1就能向主机PC2发送IP信息

精简版

ARP工作原理:

PC1想发送数据给PC2，会先检查自己的ARP缓存表。只在终端设备上
如果发现要查找的MAC地址不在表中，就会发送一个ARP请求广播，用于发现目的地的MAC地址。
ARP请求消息中包括PC1的IP地址和MAC地址以及PC2的IP地址和目的MAC地址(此时为广播MAC地址FF-FF-FF-FF-FF-FF)
交换机收到广播后做泛洪处理，除PC1外所有主机收到ARP请求消息，PC2以单播方式发送ARP应答，并在自己的ARP表中缓存PC1的IP地址和MAC地址的对应关系，而其他主机则丢弃这个ARP请求消息。
PC1在自己的ARP表中添加PC2的IP地址和MAC地址的对应关系，以单播方式与PC2通信。

4.3 ARP原理演示

需求分析

对等网的环境
PC1和PC2第一次通信

实现步骤
使用ipconfig/all查看PC1和PC2的MAC地址
用“arp-a”查看ARP缓存
在PC1上ping PC2后，再用“arp-a”查看ARP缓存表

4.4 Windows查看ARP缓存表（静态ARP和动态ARP）

arp -a          ###查看arp缓存表
arp -d [IP]     ###删除arp缓存表
arp -s IP MAC   ###删除arp静态绑定

如提示ARP项添加失败，解决方案:
a、用管理员模式:电脑左下角“开始”按钮右键，点击"Windows PowerShell (管理员) (A)”或者
进入C盘windows \system32文件夹找到cmd.exe, 右键“以管理员身份运行”再执行arp -s命令:

绑定arp（win10）
cmd中输入
netsh -c i i show in
#查看网络连接准确名称，如：本地连接、无线网络连接
netsh -c “i i” add neighbors 19 “IP” “Mac”，这里19是idx号。//绑定
netsh -c “i i” delete neighbors 19，这里19是idx号。  //解绑
netsh interface ipv4 set neighbors <接口序号> <IP> <MAC>

动态ARP表项老化：在一段时间内（默认180s）如果表项中的ARP映射关系始终没有使用，则会被删除。通过及时删除不活跃表项，从而提升ARP响应效率

4.5 华为系统中的ARP命令

[Huawei]dis mac- address ## #查看mac地址信息
[Huawei]arp static <IP> <MAC> ## #绑定ARP
[Huawei]undo arp static <IP> <MAC>  ###解绑定
<Huawei>reset arp all ###清除mac地址表

4.6 ARP攻击与欺骗

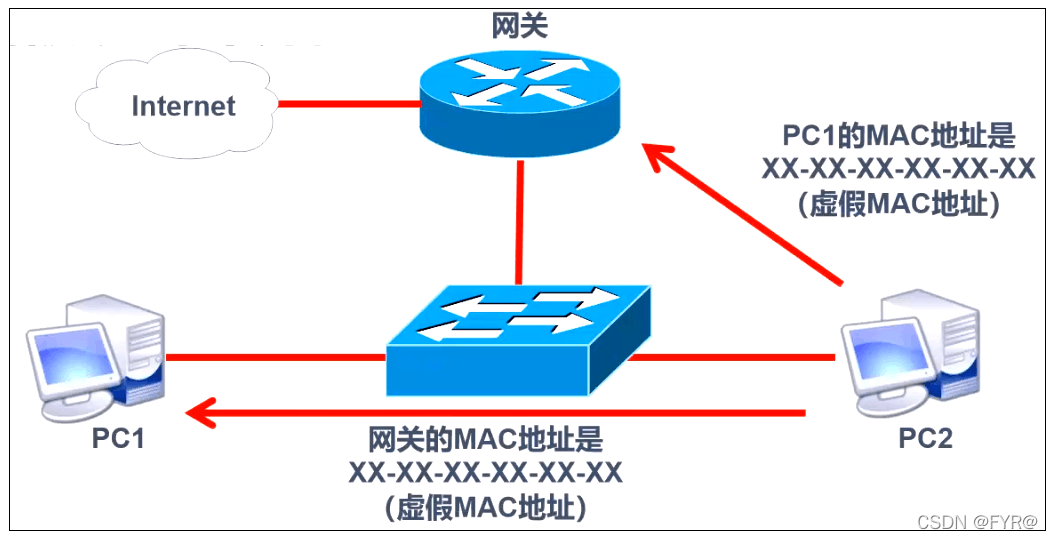

ARP攻击发送的是ARP应答，但是ARP应答中的MAC地址为虚假地址，所以在其他主机想要进行通信时，会将目的MAC地址设置成此虚假MAC地址导致无法正常通信。
例如：如果希望被攻击主机无法访问互联网，就需要对网关发送或被攻击主机发送虚假的ARP应答。当网关接收到虚假的ARP应答更新ARP条目后，如果网关再发生数据给PC1时，就会发送到虚假的MAC地址导致通信故障。

举例说明，例如张三要给李四打电话，他首先要知道李四的电话号码，这时有人告诉他李四的电话号码是12345678（不存在的号码），于是张三就把电话打到12345678，这样就无法找到李四了。

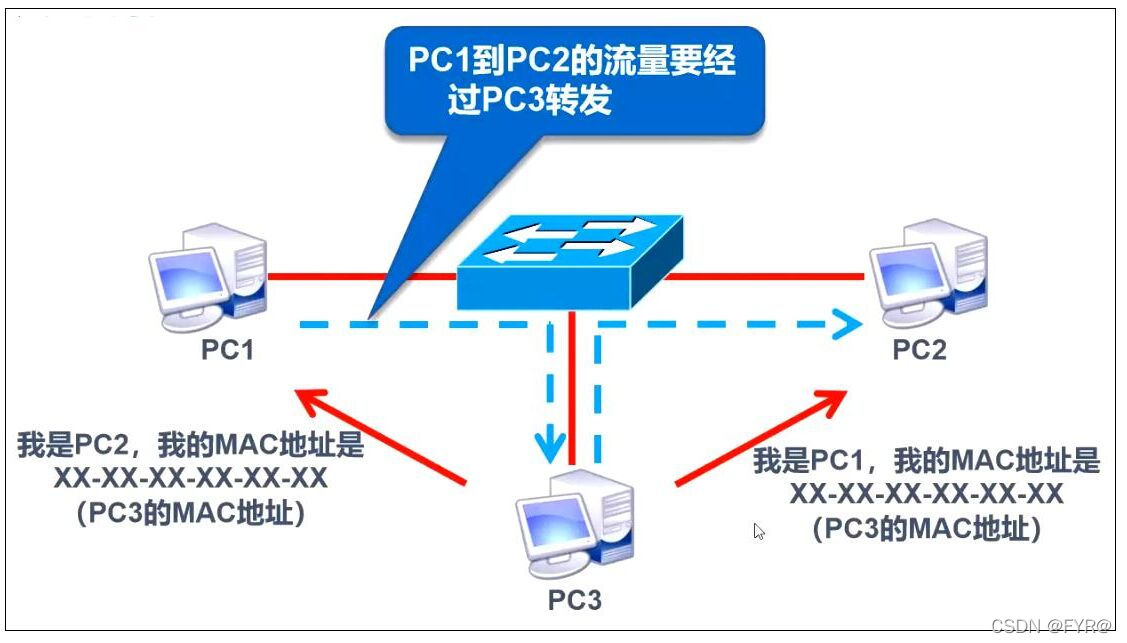

ARP欺骗的原理和ARP攻击基本相同，但是效果不一样。ARP攻击最终的结果是导致网络中断，而ARP欺骗的最终结果是使得流量通过自身达到监控或控制的目的。
在这里插入图片描述

4.7 ARP报文（抓包分析）

重点有源ip目标ip和源mac和目标mac
目的MAC地址： 54:89:98:0F:2B:BE
源MAC地址： 54:89:98:5B:5B:8A
帧类型： 0x0806 --长度为2字节，0x0806代表为ARP packe
硬件类型：0x0001 --长度为2字节，表示网络类型；以太网取值为1
协议类型：0x0800 --长度为2字节，表示要映射的协议地址类型。取值为0x0800，表示根据IP地址来进行映射
硬件地址长度：0x06 --长度为1字节，表示硬件地址长度；取值为0x06，以太网中表示MAC地址长度为6字节
协议地址长度：0x04 --长度为1字节，表示协议地址长度；取值为0x04，以太网中表示IP地址长度为4字节
op: 0x0002 --长度为2个字节，表示ARP报文的种类；取值为1，表示请求报文；取值为2，表示ARP应答报文
发送端MAC地址： 54:89:98:5B:5B:8A （信息体的发起端）
发送端IP地址： 0A:00:00:02 （转换即为10.0.0.2）
目的端 MAC地址：54:89:98:0F:2B:BE
目的端IP地址：0A:00:00:01 （转换即为10.0.0.1）
