IP防水防尘等级基础知识
在工业生产中，特别是可在户外使用的电子电器产品，对设备都会有不同等级的防尘防水要求。
IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICALCOMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
我国现行国家标准有两部，分别是：仪器的防水防尘等级可参照的标准有：GB4208-2008/IEC60529:2001《外壳防护等级(IP标志)》；GB2423.37-2006《电工电子产品环境试验第2部分:试验方法试验L: 沙尘试验》等。
IP防护等级是什么？
界定电器设备如喷码机设备的外壳密封性能，国际上普遍采用EN60529标准。这个标准将量化的不同类别的防护等级主要包括针对固体异物侵入外壳的防护（包括工具、手指或者灰尘等）和对于水的防护（水以凝结、冲洗、沉浸等方式进入壳内对设备造成有害影响）。
IP后面的两位数字，表示该设备外壳对于固体异物和水侵入的防护强度，第1个数字表示电器设备防尘、防止外物侵入的等级，最高级别是6；第2个数字表示设备防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，最高级别是8。
例如：防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级。
另外，当防护要求的等级高于上述特征数字表示的等级时，将通过在前2位数字后增加附件字母的方式来表达扩展范围，其也需要满足这些附加字母各自的要求。

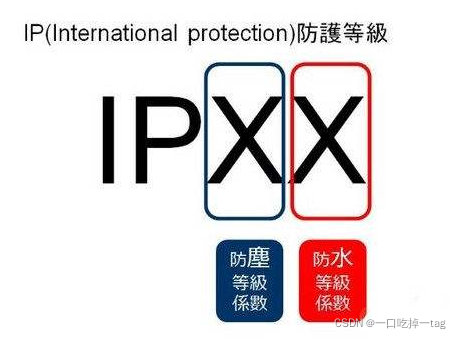

IPXX防尘、防水等级体系

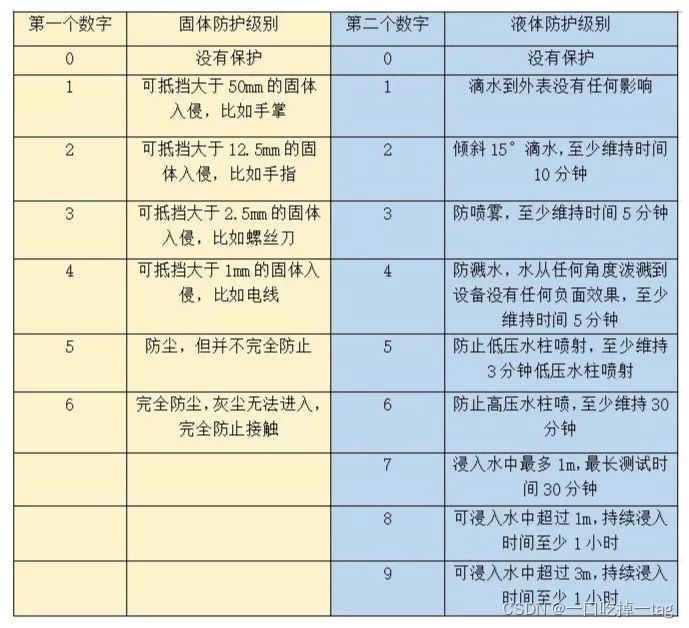

IP防护等级一览表
IP 后第一位数字:防尘等级
| 数字 | 防护范围 | 说明 |
|---|---|---|
| 0 | 无防护 | 对外界的人或物无特殊的防护。 |
| 1 | 防止直径大于50mm的固体外物侵入 | 防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入。 |
| 2 | 防止直径大于12.5mm的固体外物侵入 | 防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入。 |
| 3 | 防止直径大于2.5mm的固体外物侵入 | 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件。 |
| 4 | 防止直径大于1.0mm的固体外物侵入 | 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件。 |
| 5 | 防止外物及灰尘 | 防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作。 |
| 6 | 防止外物及灰尘 | 完全防止外物及灰尘侵入。 |
IP后第二位数字:防水等级
| 数字 | 防护范围 | 说明 |
|---|---|---|
| 0 | 无防护 | 对水或湿气无特殊的防护。 |
| 1 | 防止水滴浸入 | 垂直落下的水滴（如凝结水）不会对电器造成损坏 |
| 2 | 倾斜15度时，仍可防止水滴浸入 | 当电器由垂直倾斜至15度时，滴水不会对电器造成损坏。 |
| 3 | 防止喷洒的水浸入 | 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏。 |
| 4 | 防止飞溅的水浸入 | 防止各个方向飞溅而来的水侵入电器而造成损坏 |
| 5 | 防止喷射的水浸入 | 防止来自各个方向由喷嘴射出的水侵入电器而造成损坏。 |
| 6 | 防止大浪浸入 | 装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏。 |
| 7 | 防止浸水时水的浸入 | 电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏 |
| 8 | 防止沉没时水的浸入 | 电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏。 |

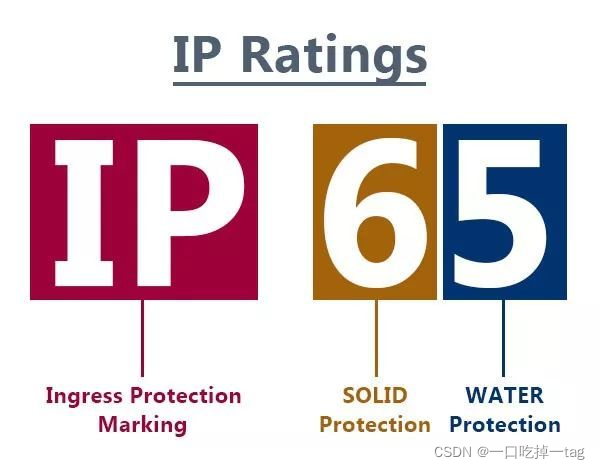

何为IP防护值？
首先我们弄懂IP两个字母是指什么？IP全称是“国际防护等级认证（International Protection Marking）”，也可以称作防护等级或是IP代码。常见于电子产品参数中，我也称“防水等级”、“防尘等级”等等。它的定义，是为电子产品和机械设备能提供固液物侵入有何等程度的防护能力。
举例IP67防护级别，第一个数字“6”代表着防尘指数，第二个数字“7”代表着防水级别，具体“6”和“7”能防护到什么程度我们下面再提，但数字越大也代表着该产品的防护功能越高，（防尘等级0～6，防水等级0～9）。
有时候我们看到的不是前面两个字母“IP”，而是“IPX”，而这个“X”代表着该产品没有防尘功能，所以才如此显示，也等于“0”的意思。除此之外，还有在手机或者蓝牙耳机上同时出现“IP65/68”这样两组数字的情况。其中前面两个“6”是防尘级别一致，这个我们轻易能够明白，但是为什么会出现“5”和“8”这两个不同的数字呢？原来是它们的USB充电口以及耳机插孔并没有采用防水盖的设计，并不支持低压喷射的保护。而后面“IP68”的意思则是代表它们能够浸入水中1m使用，所以才会出现两组数字的情况。

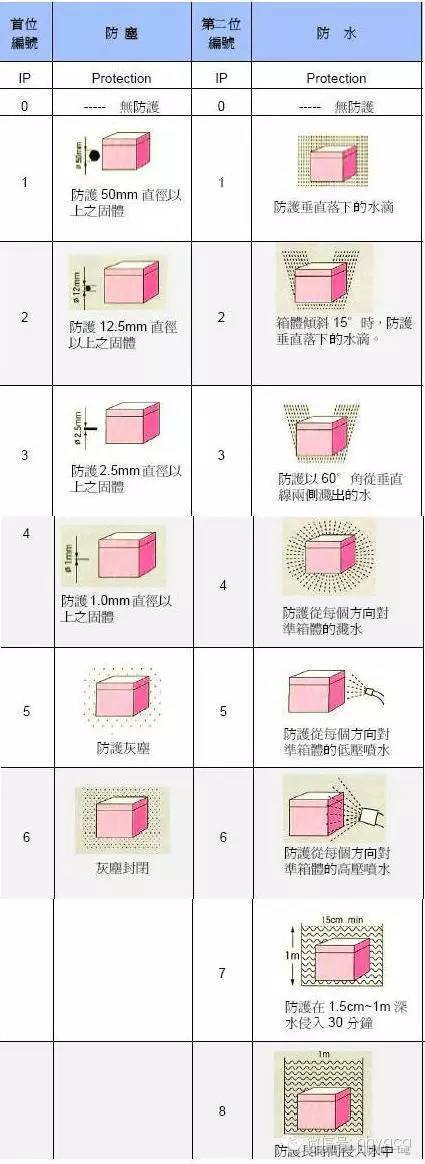

IP防护等级一览表

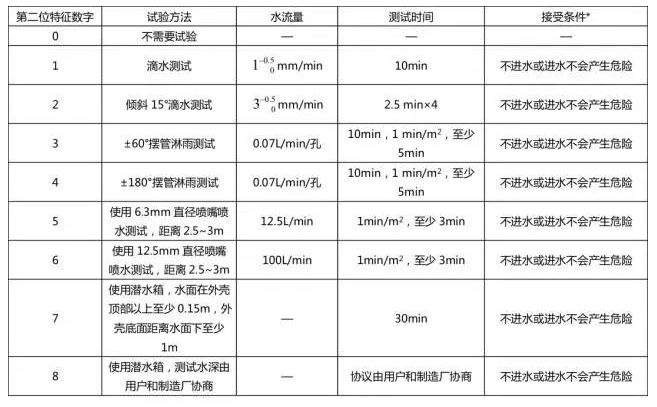

IP防水等级详细划分
以下防水等级参考标准IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准：
1．范围-
防水试验包括第二伴特征数字为1至8，即防护等级代码为IPX1至IPX8
2．各种等级的防水试验内容
（1）IPX1-
方法名称：垂直滴水试验-
试验设备：滴水试验装置及其试验方法-
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm-
试验条件：滴水量为1.0+0.5mm/min；试验持续：10min
(2)IPX2-
方法名称：倾斜15°滴水试验-
试验设备：滴水试验装置及其试验方法-
试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.-
试验条件：滴水量为3.0+0.5mm/min ； 试验持续：4×2.5min 共10min
3) IPX3
方法名称：淋雨试验-
a.摆管式淋水试验-
试验设备：摆管式淋水溅水试验-
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。-
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min 。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°) 约4s 。-
试验压力：400kPa ； 试验时间：连续淋水10min；试验5min后样品旋转90°-
b. 喷头式淋水试验-
试验设备：手持式淋水溅水试验装置，-
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间-
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min-
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)，最少5 min 。
(4) IPX4
方法名称：溅水试验；-
a．摆管式溅水试验-
试验设备和试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。-
试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min ；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。-
试验时间：与上述第（3）条IPX3 之a 款均相同 (即10 min) 。-
b．喷头式溅水试验-
试验设备：手持式淋水溅水试验装置，-
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间。-
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 。-
试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。
(5)IPX4K
试验名称:加压摆管淋雨试验-
试验设备：摆管式淋雨试验-
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。-
试验条件：水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。-
试验压力：400kPa-
试验时间：试验5min后样品旋转90°-
注：喷淋管有121个直径为0.5mm的孔；-
– 中心1个孔-
– 核心区2层（每层12个孔，30度分布）-
– 外圈4圈（每圈24孔，15度分布）；-
– 可移动的罩盖。-
喷淋管应用铜锌合金（黄铜）制成。
（6）IPX5-
方法名称：喷水试验-
试验设备：喷嘴的喷水口内径为6.3mm-
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h)；-
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min 。
（7）IPX6
方法名称：强烈喷水试验；-
试验设备：喷嘴的喷水口内径为12.5mm ；-
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；-
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min 。-
D=6.3mm防水防护等级5和6K；-
D=12.5mm防水防护等级6。
（8）IPX7-
方法名称：短时浸水试验；-
试验设备：浸水箱。-
试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m 。试样顶部到水面距离至少为0.15 m 。试验时间:30min 。
（9）IPX8-
方法名称: 持续潜水试验；-
试验设备试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比IPX7高。
（10）IPX9K-
方法名称：高压喷射试验-
试验设备：喷嘴的喷水口内径为12.5mm ；-
试验条件：喷水角度:0°，30°，60°，90°(4个位置）；喷水孔数:4 个；样品台转速:5 ±1r.p.m；距离为100 ～150mm，每个位置30 秒；流量为14～16 L/ min，喷水压力8000～-
10000kPa ,水温要求80±5℃
试验时间：每个位置30 秒×4 共120秒。
注意：另外，许多户外用电子产品也在强调漂浮能力。

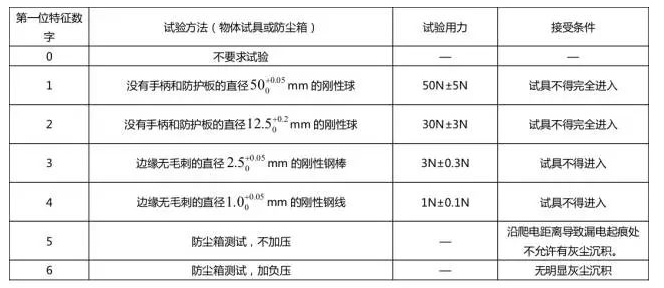

附：试验条件的选择及要求-
