这个实验的关键点梳理如下：

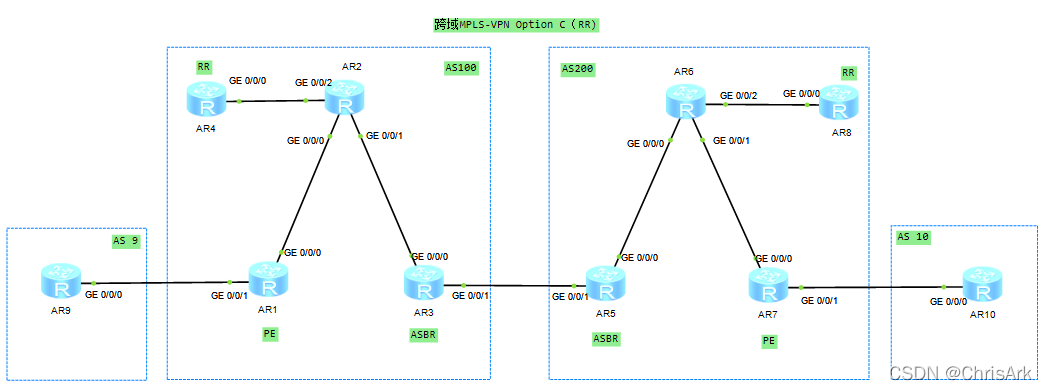

实验拓扑图如下：
- 配置IP地址，使得路由两两可通；
- 在AS100和AS200内先建立ospf连接，使得igp内网环回口主机路由均可通信；
- R1和R3分别和R4起IBGP邻居，R2不运行BGP，模拟bgp路由黑洞问题；
- R4是R1和R3的BGP路由反射器；
- R5和R7分别和R8起IBGP邻居，R6不运行BGP，模拟bgp路由黑洞问题；
- R6是R5和R7的BGP路由反射器；
- AS100区域的R3和AS200区域的R5，建立ebgp对等体关系；
以下以R10的ip路由，192.168.10.10为例，说明一下路由传递的过程。
A. R10上宣告路由之后，通过ebgp邻居关系传递给R7，R7收到路由发个反射器R8，R8反射给R5，R5再通过ebgp邻居关系，将路由传递给R3，R3通告给自己的反射器R4，R4反射给R1，R1再通过bgp实例路由，传递给R9。
以上是没有虚拟专线隧道的路由传递过程。但是私网路由不能在公网传递。此过程只是理想状态下的情况。
因此，需要在R1–R4，R4–R8，R8–R7之间建立虚拟专线隧道。
R1–R4之间，R8–R7之间，都是IGP可达，mpls协议结合ldp协议就可以建立公网隧道。
难点是在R4和R8之间建立公网BGP路由隧道。
建立隧道的前提是路由可达，可以ping通。因此需要做通R4-R2-R3-R5-R6-R8-R7。
R2和R6由于没有运行BGP，因此有路由黑洞问题，由于在AS内，可以使用mpls+ldp解决，也就是R4和R3之间的隧道。同理R8和R5之间，也可以使用mpls+ldp建立隧道。
R3和R5之间使用路由策略，结合BGP协议，产生隧道。
简单说就是在R3上给收到的私网路由打上标签，传递给R5;
R5再给收到的路由更换标签后，传递给R8路由反射给R7。反之亦然。
如此，R4----R8隧道建成，R1-----R7隧道建成。
其中需要给bgp路由开启产生标签的能力命令；
