tomcat 顶层架构

如图：
在这里插入图片描述

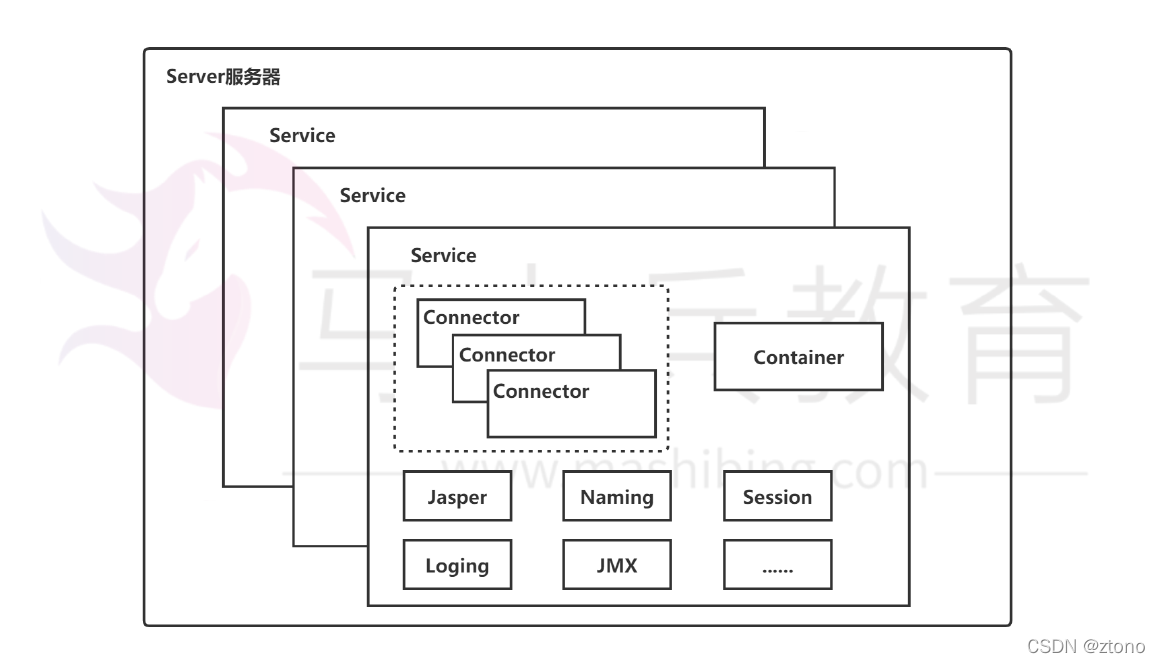

Tomcat中最顶层的容器是Server，代表着整个服务器，从上图中可以看出，一个Server可以包含至少
一个Service，即可以包含多个Service，用于具体提供服务。Service主要包含两个部分：Connector和 Container。从上图中可以看出 Tomcat 的心脏就是这两个组件，他们的作用如下：
Connector用于处理连接相关的事情，并提供Socket与Request请求和 Response响应相关的转化; Container用于封装和管理Servlet，以及具体处理Request请求；
一个Tomcat中只有一个Server，一个Server可以包含多个Service，一个 Service只有一个Container，
但是可以有多个Connectors，这是因为一个服务可以有多个连接，如同时提供Http和Https链接，也可
以提供向相同协议不同端口的连接。总结如下：

Tomcat中只有一个Server，一个Server可以有多个Service，一个 Service可以有多个Connector和
一个Container；
Server掌管着整个Tomcat的生死大权；
Service 是对外提供服务的；
Connector用于接受请求并将请求封装成Request和Response来具体处理；
Container用于封装和管理Servlet，以及具体处理request请求；

由上述内容我们大致可以知道一个请求发送到Tomcat之后，首先经过Service然后会交给我们的Connector，Connector用于接收请求并将接收的请求封装为 Request和Response来具体处理，Request和Response封装完之后再交由 Container进行处理，Container处理完请求之后再返回给Connector，最后在由Connector通过Socket将处理的结果返回给客户端，这样整个请求的就处理完了！
Connector最底层使用的是Socket来进行连接的，Request和Response是按照 HTTP协议来封装的，所以Connector同时需要实现TCP/IP协议和HTTP协议！

tomcat connector

在这里插入图片描述
上图是connector结构图。

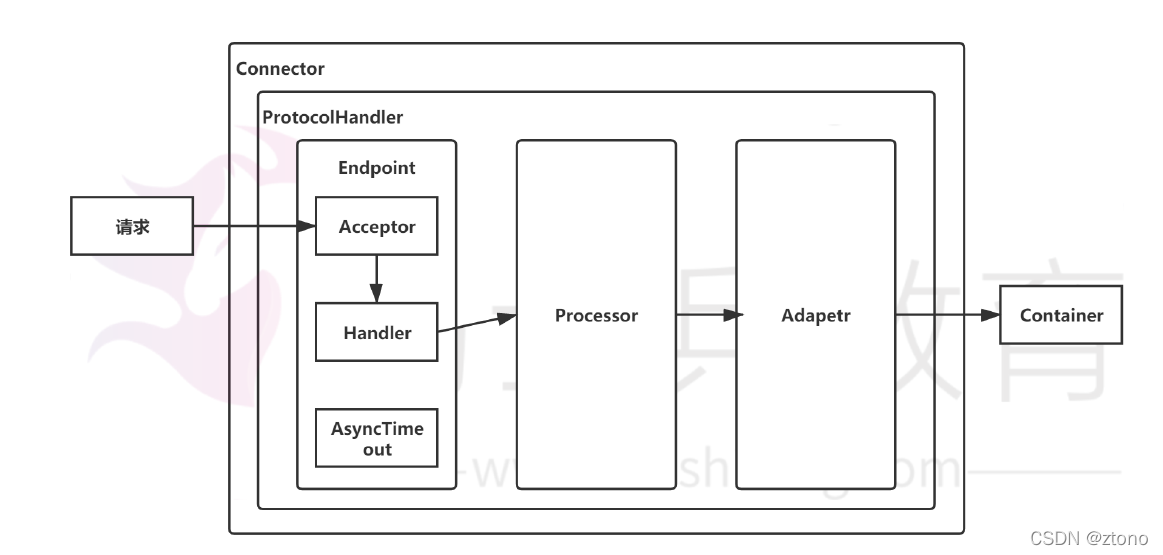

Connector就是使用ProtocolHandler来处理请求的，不同的ProtocolHandler 代表不同的连接类型，比如：Http11Protocol使用的是普通Socket来连接的， Http11NioProtocol使用的是NioSocket来连接的。
其中ProtocolHandler由包含了三个部件：Endpoint、Processor、Adapter。

Endpoint用来处理底层Socket的网络连接，Processor用于将 Endpoint接收到的Socket封装成Request，Adapter用于将Request交给 Container进行具体的处理。
Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现TCP/IP协议的，而Processor用来实现HTTP协议的，Adapter将请求适配到Servlet容器进行具体的处理。
Endpoint的抽象实现AbstractEndpoint里面定义的Acceptor和 AsyncTimeout两个内部类和一个Handler接口。Acceptor用于监听请求，AsyncTimeout用于检查异步Request的超时，Handler用于处理接收到的Socket，在内部调用Processor进行处理。

tomcat connector有哪几种模式

BIO，同步并堵塞。一个线程处理一个请求。
NIO，同步非堵塞，通过多路复用实现一个线程处理多个请求。
ARP(apache portable runtime)，使用AIO，默认启动方式。

tomcat container

在这里插入图片描述
container架构如上图所示。

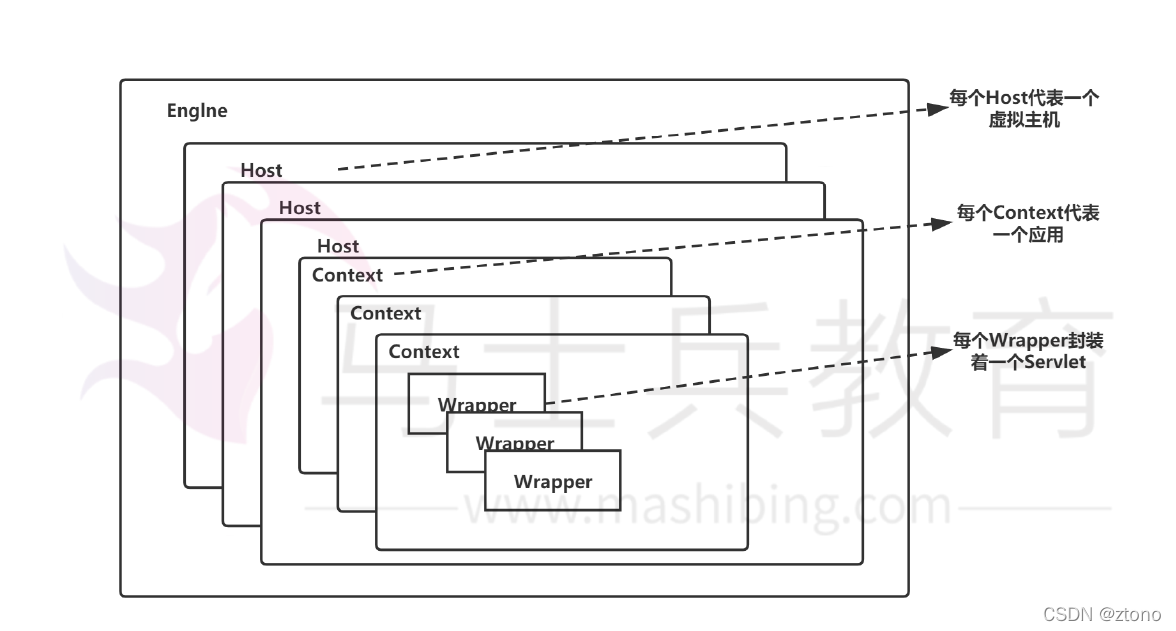

4个子容器的作用分别是：

Engine：引擎，用来管理多个站点，一个Service最多只能有一个 Engine；
Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；
Context：代表一个应用程序，对应着平时开发的一套程序，或者一个 WEB-INF目录以及下面的web.xml文件；
Wrapper：每一Wrapper封装着一个Servlet

Context和Host的区别是Context表示一个应用，我们的Tomcat中默认的配置下webapps下的每一个文件夹目录都是一个Context，其中ROOT目录中存放着主应用，其他目录存放着子应用，而整个webapps就是一个Host站点。
我们访问应用Context的时候，如果是ROOT下的则直接使用域名就可以访问，例如：www.baidu.com，如果是Host（webapps）下的其他应用，则可以使用www.baidu.com/docs进行访问，当然默认指定的根应用（ROOT）是可以进行设定的，只不过Host站点下默认的主应用是ROOT目录下的。

Container处理请求是使用Pipeline-Valve管道来处理的！（Valve是阀门之意）
Pipeline-Valve是责任链模式，责任链模式是指在一个请求处理的过程中有很多处理者依次对请求进行处理，每个处理者负责做自己相应的处理，处理完之后将处理后的结果返回，再让下一个处理者继续处理。
但是！Pipeline-Valve使用的责任链模式和普通的责任链模式有些不同！区别主要有以下两点：

每个Pipeline都有特定的Valve，而且是在管道的最后一个执行，这个 Valve叫做BaseValve，BaseValve是不可删除的；
在上层容器的管道的BaseValve中会调用下层容器的管道。
我们知道Container包含四个子容器，而这四个子容器对应的BaseValve分别在：StandardEngineValve、StandardHostValve、StandardContextValve、StandardWrapperValve。

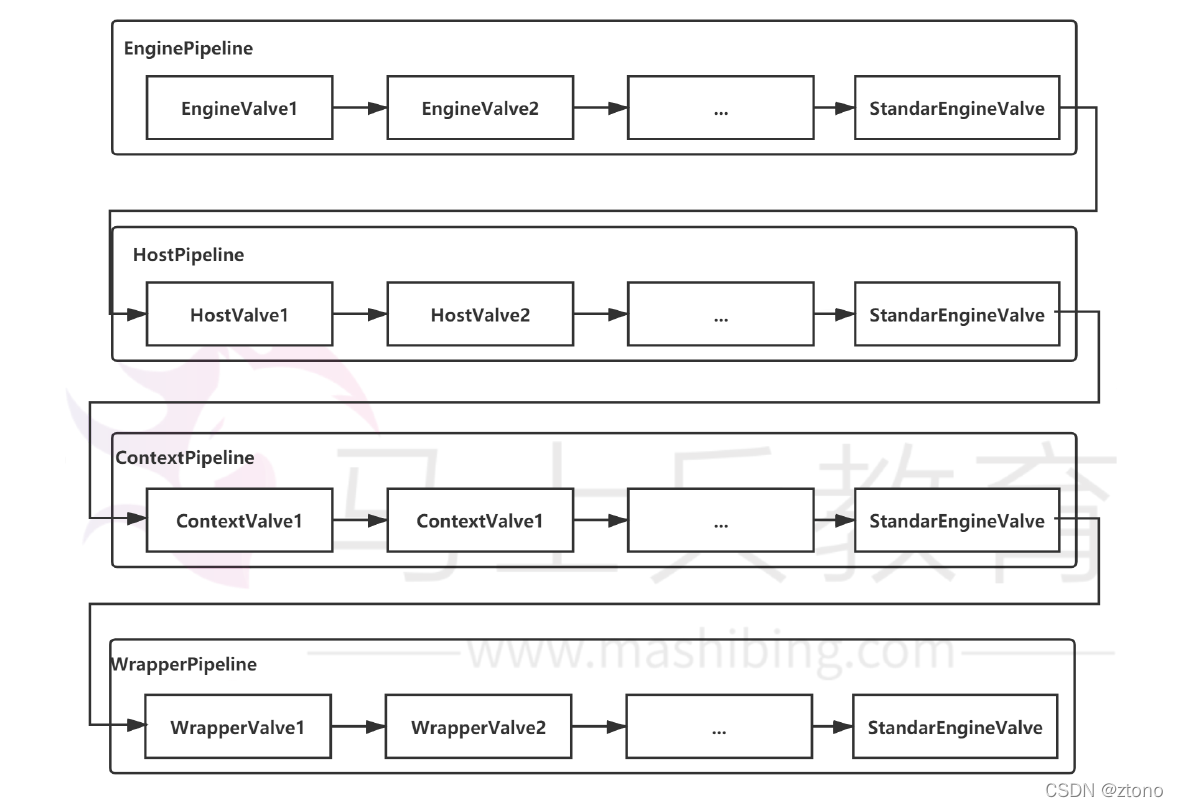

Pipeline的处理流程图如下（图有点问题，后面几个不是StandardEngineValve））：

Connector在接收到请求后会首先调用最顶层容器的Pipeline来处理，这里的最顶层容器的Pipeline就是EnginePipeline（Engine的管道）；
在Engine的管道中依次会执行EngineValve1、EngineValve2等等，最后会执行StandardEngineValve，在StandardEngineValve中会调用 Host管道，然后再依次执行Host的HostValve1、HostValve2等，最后在执行StandardHostValve，然后再依次调用Context的管道和Wrapper的管道，最后执行到StandardWrapperValve。
当执行到StandardWrapperValve的时候，会在 StandardWrapperValve中创建FilterChain，并调用其doFilter方法来处理请求，这个FilterChain包含着我们配置的与请求相匹配的Filter和Servlet，其doFilter方法会依次调用所有的Filter的doFilter方法和Servlet 的service方法，这样请求就得到了处理！
当所有的Pipeline-Valve都执行完之后，并且处理完了具体的请求，这个时候就可以将返回的结果交给Connector了，Connector在通过 Socket的方式将结果返回给客户端。
