一、ACL概念
1、acl定义： 访问控制列表;用于数据流的匹配和筛选
2、功能：
- 访问控制：ACL+Packet-filter
- 路由控制：ACL+Route-policy
- 流量控制：ACL+QOS
二、ACL的包过滤
1、定义： 对进出的数据包逐包检查，丢弃或允许通过（华三设备默认是允许）
注意：包过滤必须配置在接口的某个方向上才能生效;一个接口的一个方向只能配置一个包过滤策略
2、包过滤的方向
- 入方向（inbount): 只对从外部进入的数据包做过滤
- 出方向（outbount):只对从内部发出的数据包做过滤

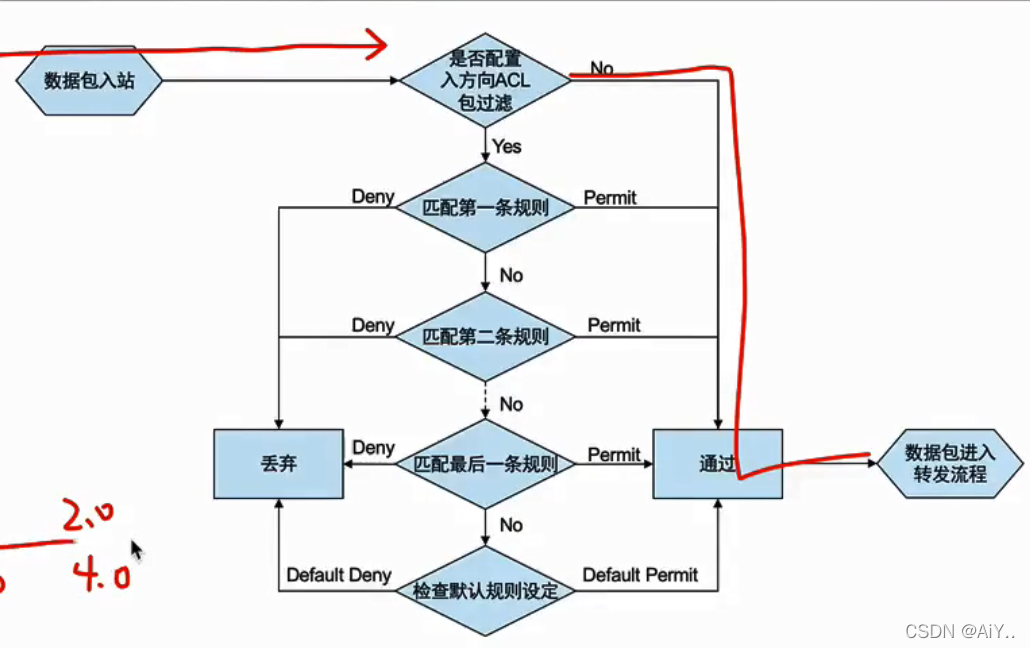

3、包过滤的工作流程 ACL的工作流程是顺序匹配，所以把小范围的规则分配一个靠前的顺序
文字描述：
1.数据包到达接口检查是否应用了ACL，是则进入匹配，否则放行
2.按照ACL编号匹配第一条规则，匹配则进一步检查该条规则动作，否则与下一条规则进行匹配(动作允许则放行;动作拒绝则丢弃)
3.继续进行匹配，如匹配则检查规则动作，否则与下一条进行匹配
4.所有规则都不匹配，检查默认动作
包过滤工作流程注意事项
- 如果默认动作是允许，至少需要一条拒绝规则;如果默认动作是拒绝，至少需要一条允许规则
- 在不影响实际效果前提下，把包过滤尽量配置在离源地址最近的接口的入方向（如果放在出方向，路由器还得筛选一下，耽误时间）
4、ACL分类
(1)基本ACL：
只对数据包的源地址进行匹配；用于大范围批量处理
编号2000-2999
(2)高级ACL
对数据包的五元组进行匹配（源IP，目的IP，源端口，目的端口，协议）
编号3000-3999
三、ACL的实验

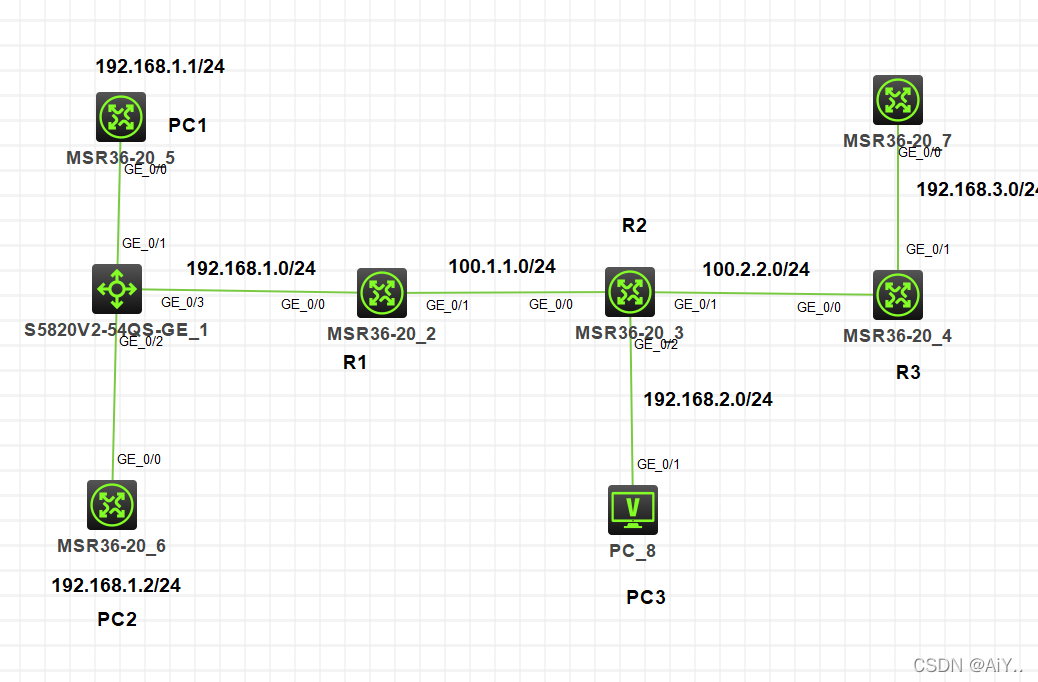

1、实验要求：
配置 ACL 实现如下效果
192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，要求使用基本 ACL 实现 PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务 PC2 可以访问 SERVER1 的 FTP 服务，但不能访问
TELNET 服务
192.168.2.0/24 网段不允许访问 SERVER1，要求通过高级 ACL 实现
2、实验步骤
1、配置 IP 地址部分
略

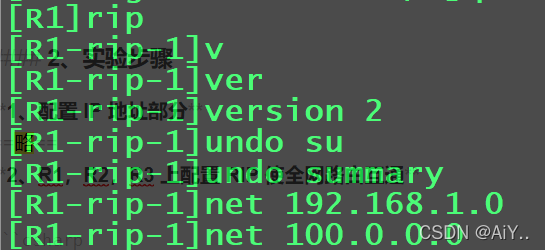

2、R1，R2，R3 上配置 RIP 使全网路由互通

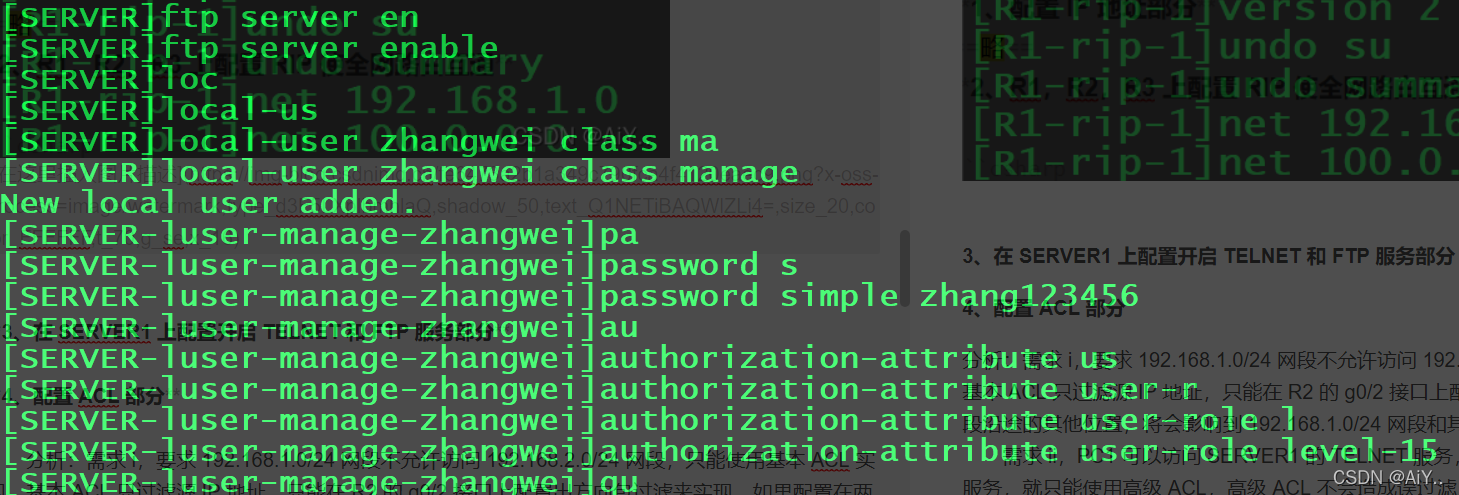

3、在 SERVER1 上配置开启 TELNET 和 FTP 服务部分
4、配置 ACL 部分
分析：
需求 i，要求 192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，只能使用基本 ACL 实现。基本 ACL 只过滤源 IP 地址，只能在 R2 的 g0/2 接口上配置出方向包过滤来实现。如果配置在两个网段沿途的其他位置，将会影响到 192.168.1.0/24 网段和其他网段的正常通讯
需求 ii，PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务。既然要过滤指定的服务，就只能使用高级 ACL，高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R1 的 g0/1 接口的入方向。另外，由于 H3C 的 ACL 用于包过滤默认动作是允许，所以并不需要专门配置允许 PC1 访问 SERVER1 的 TELNET，只需要配置拒绝访问 FTP 的规则即可
需求 iii，PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务。同理，只能使用高级 ACL，配置在 R1 的 g0/1 接口的入方向。而且也只需要配置拒绝访问 TELNET 的规则即可
由于需求 i 和需求 ii 配置在同一个路由器同一个接口的同方向，所以把规则写入到同一个 ACL 即可
需求 iv：192.168.2.0/24 网段不允许访问 SERVER1，要求通过高级 ACL 实现。高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R2 的 g0/2 接口的入方向。另外，没有明确说明不允许访问什么服务，就是所有都不允许访问，所以高级 ACL 中的协议需要指定为 IP 协议
步骤 1：创建基本 ACL，使 192.168.1.0/24 网段不能访问 192.168.2.0/24 网段，并在 R2 的 g0/2 接口的出方向配置包过滤
[R2]acl basic 2000
[R2-acl-ipv4-basic-2000]rule deny source 192.168.1.0 0.0.0.255
[R2]interface g0/2
[R2-GigabitEthernet0/2]packet-filter 2000 outbound
步骤 2：创建高级 ACL，使 PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务；PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务，并在 R1 的 g0/1 接口的入方向配置包过滤
[R1]acl advanced 3000
[R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.1 0 destination 192.168.3.1 0 destination-port range 20 21
[R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.2 0 destination 192.168.3.1 0 destination-port eq 23
[R1]interface g0/1
[R1-GigabitEthernet0/1]packet-filter 3000 inbound
步骤 3：创建高级 ACL，使PC3 不能访问 SERVER1，并在 R2 的 g0/2 接口的入方向配置包过滤
[R2]acl advanced 3000
[R2-acl-ipv4-adv-3000]rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.3.1 0
[R2]interface g0/2
[R2-GigabitEthernet0/2]packet-filter 3000 inbound
5、效果测试
步骤 1：PC1 和 PC2 都无法 Ping 通 PC3
[PC1]ping 192.168.2.3
Ping 192.168.2.3 (192.168.2.3): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
步骤 2：PC1 可以连接 SERVER1 的 TELNET，但不能连接 FTP
<PC1>telnet 192.168.3.1
Trying 192.168.3.1 ...
Press CTRL+K to abort
Connected to 192.168.3.1 ...
******************************************************************************
* Copyright (c) 2004-2017 New H3C Technologies Co., Ltd. All rights reserved.*
* Without the owner's prior written consent, *
* no decompiling or reverse-engineering shall be allowed. *
******************************************************************************
login:
<PC1>ftp 192.168.3.1
Press CTRL+C to abort.
步骤 3：PC2 可以连接 SERVER1 的 FTP，但不能连接 TELNET
<PC2>ftp 192.168.3.1
Press CTRL+C to abort.
Connected to 192.168.3.1 (192.168.3.1).
220 FTP service ready.
User (192.168.3.1:(none)):
<PC2>telnet 192.168.3.1
Trying 192.168.3.1 ...
Press CTRL+K to abort
Connected to 192.168.3.1 ...
步骤 4：PC3 不能 Ping 通 SERVER1
[PC3]ping 192.168.3.1
Ping 192.168.3.1 (192.168.2.3): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
