Zynq FPGA实验报告
DDS IP 数字波形合成
1.使用 Vivado的IPI工具，例化DDS IP
在IP INTERGRATOR下点击Create Block Design,Diagram下点击+添加一个DDS Compiler。
2.DDS需要能够配置频率字（相位增量）
双击DDS Compiler。
Implementation——Phase Increment Programmability——Programmable
3.DDS工作时钟使用PL的板载50MHz时钟
Configuration——System Requirements——System Clock(MHz) 50
DDS的输出频率。
右键引脚Create Port连接。
右键Sources下DDS_IP，点击Create HDL Wrapper。
Add Sources创建一个.v文件存放相应代码。
`timescale 1ns / 1ps
module top(
input sys_clk ,//系统时钟 50MHz T=20ns
input rst_n //系统复位
);
// -----------0、VIO按键控制频率控制字（key_PINC）
wire [1:0] key_PINC;
vio_0 vio_0_inst (
.clk(sys_clk), // input wire clk
.probe_out0(key_PINC) // output wire [1 : 0] probe_out0
);
//---------------1、信号频率控制模块--------------//
wire [23:0] Fword ; //频率字
Fword_set Fword_set_inst(
//input
.clk (sys_clk ),
.rst_n (rst_n ),
.key_PINC (key_PINC ),
//output
.Fword (Fword )
);
//---------------2、DDS模块--------------//
//input
wire [0:0] fre_ctrl_word_en ;
//output
wire [0:0] m_axis_data_tvalid ;
wire [47:0] m_axis_data_tdata ;
wire [0:0] m_axis_phase_tvalid ;
wire [23:0] m_axis_phase_tdata ;
assign fre_ctrl_word_en=1'b1;
//例化DDS IP
dds_sin dds_sin_inst (
.aclk (sys_clk ), // input wire aclk
.s_axis_config_tvalid (fre_ctrl_word_en ), // input wire s_axis_config_tvalid
.s_axis_config_tdata (Fword ), // input wire [23: 0] s_axis_config_tdata
.m_axis_data_tvalid (m_axis_data_tvalid ), // output wire m_axis_data_tvalid
.m_axis_data_tdata (m_axis_data_tdata ), // output wire [47 : 0] m_axis_data_tdata
.m_axis_phase_tvalid (m_axis_phase_tvalid ), // output wire m_axis_phase_tvalid
.m_axis_phase_tdata (m_axis_phase_tdata ) // output wire [23 : 0] m_axis_phase_tdata
);
ila_1 ila_1_inst (
.clk(sys_clk), // input wire clk
.probe0(key_PINC), // input wire [1:0] probe0
.probe1(Fword), // input wire [23:0] probe1
.probe2(m_axis_data_tdata) // input wire [47:0] probe2
);
endmodule
4.使用ILA工具观察波形， 使用VIO设定频率字
点击IP Catalog，搜索ila，选择双击。
配置完ILA核后，在vivado工程的IP Sources中找到刚刚生成的ILA核的例化代码。
将例化代码拷贝到所设计的RTL中。
ila_1 ila_1_inst (
.clk(sys_clk), // input wire clk
.probe0(key_PINC), // input wire [1:0] probe0
.probe1(Fword), // input wire [23:0] probe1
.probe2(m_axis_data_tdata) // input wire [47:0] probe2
点击IP Catalog，搜索vio，选择双击。
将例化代码拷贝到所设计的RTL中。
vio_0 vio_0_inst (
.clk(sys_clk), // input wire clk
.probe_out0(key_PINC) // output wire [1 : 0] probe_out0
);
5.在ILA的波形窗口里，观察你设定的波形的周期，验证你频率字设定的正确性
修改完RTL后，生成比特流文件。PROGRAM AND DEBUG—Generate Bitstream。
key_PINC=1（2’b01）

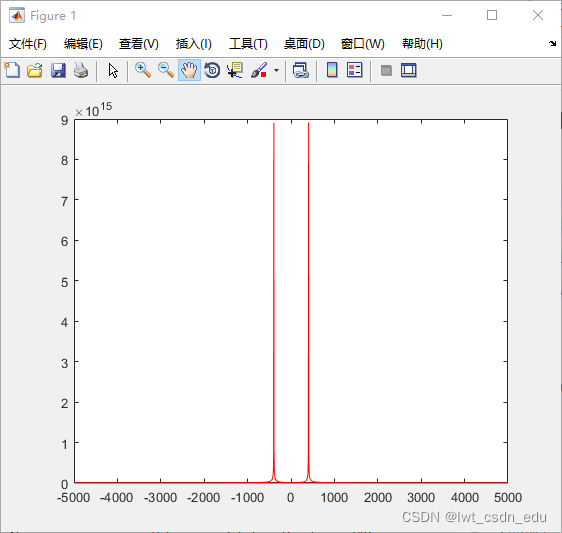

6.把ILA波形导出到CSV文件，波形样点长度不小于2048点，在Matlab里分析波形的频谱，验证你生成波形的正确性。
选中要分析的信号，右键Export ILA Data,Format选择CSV，导入到指定目录中。
Matlab中读出csv文件。
M = csvread(filename);
fprintf('%d\n',length(M));
N = length(M); %样点个数
7.使用VIO更改频率字，分别生成1MHz和3MHz的正弦波形。使用以上流程，验证你输出波形的正确性。
key_PINC=2（2’b10）
