UVM学习之路（6）— 基于MCDF的验证平台
一、前言

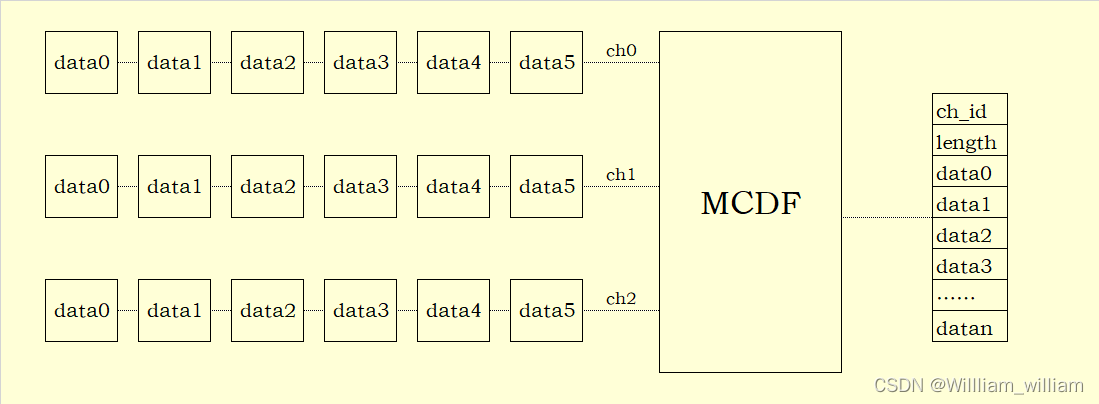

MCDF即多通道数据整形器(Multi-Channel Data Formatter)可以将多个通道是数据经过打包后以数据包的形式发送出去，其输入输出如下所示，其中输出的数据包的数据长度由寄存器设置。
二、设计描述

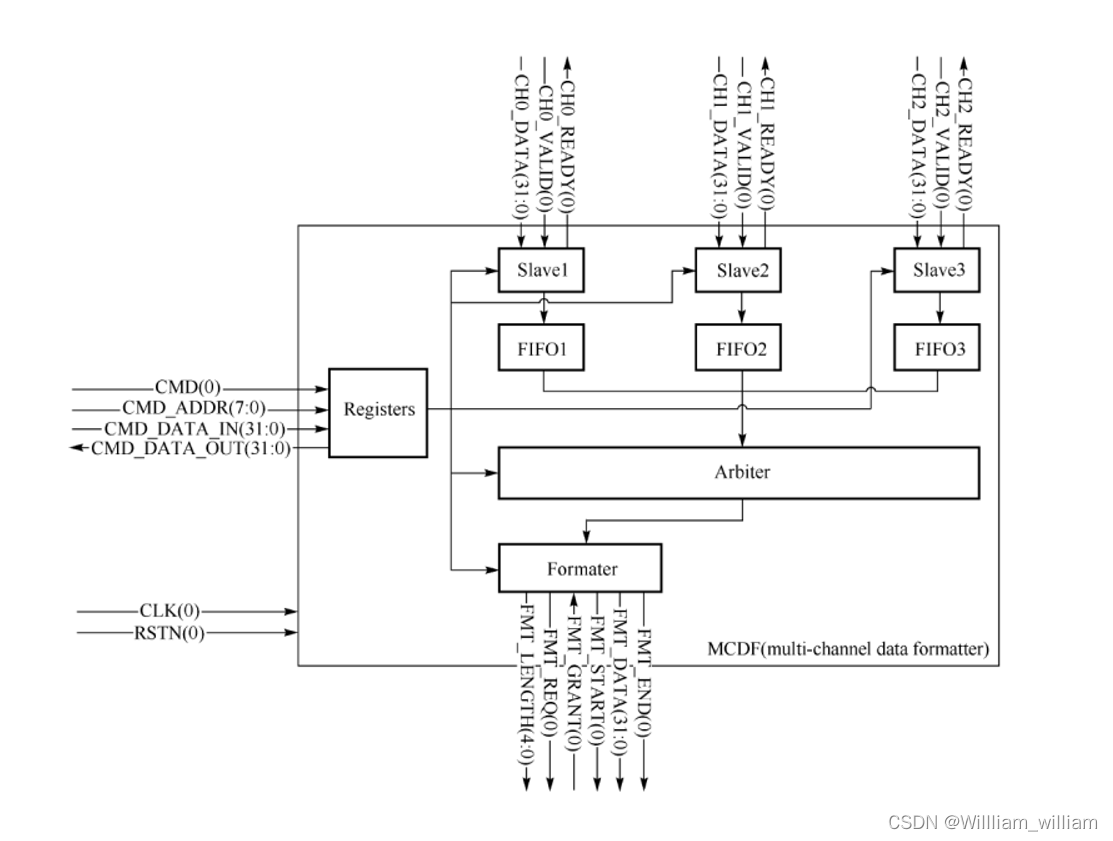

MCDF的设计结构如下所示
其主要分为如下几部分
- 通道从端(Channel Slave)：接受输入的上行数据，然后存储到其FIFO中；
- 仲裁器(Arbiter)：选择从不同的FIFO中读取数据，然后将数据进一步传送至整形器(Formatter)；
- 整形器(Formatter)：将数据按照一定的接口时序发送出去；
- 寄存器(Register)：设置MCDF的某些功能参数，反应MCDF的某些状态。

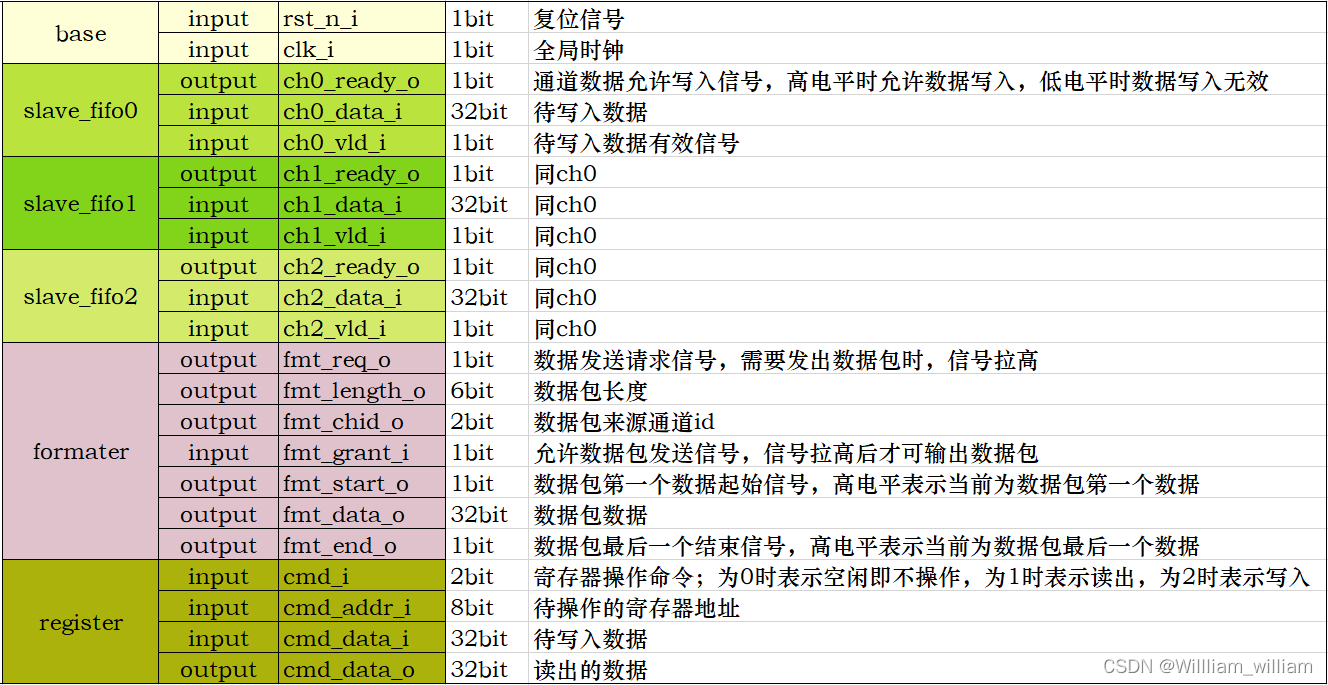

然后其信号列表如下所示：

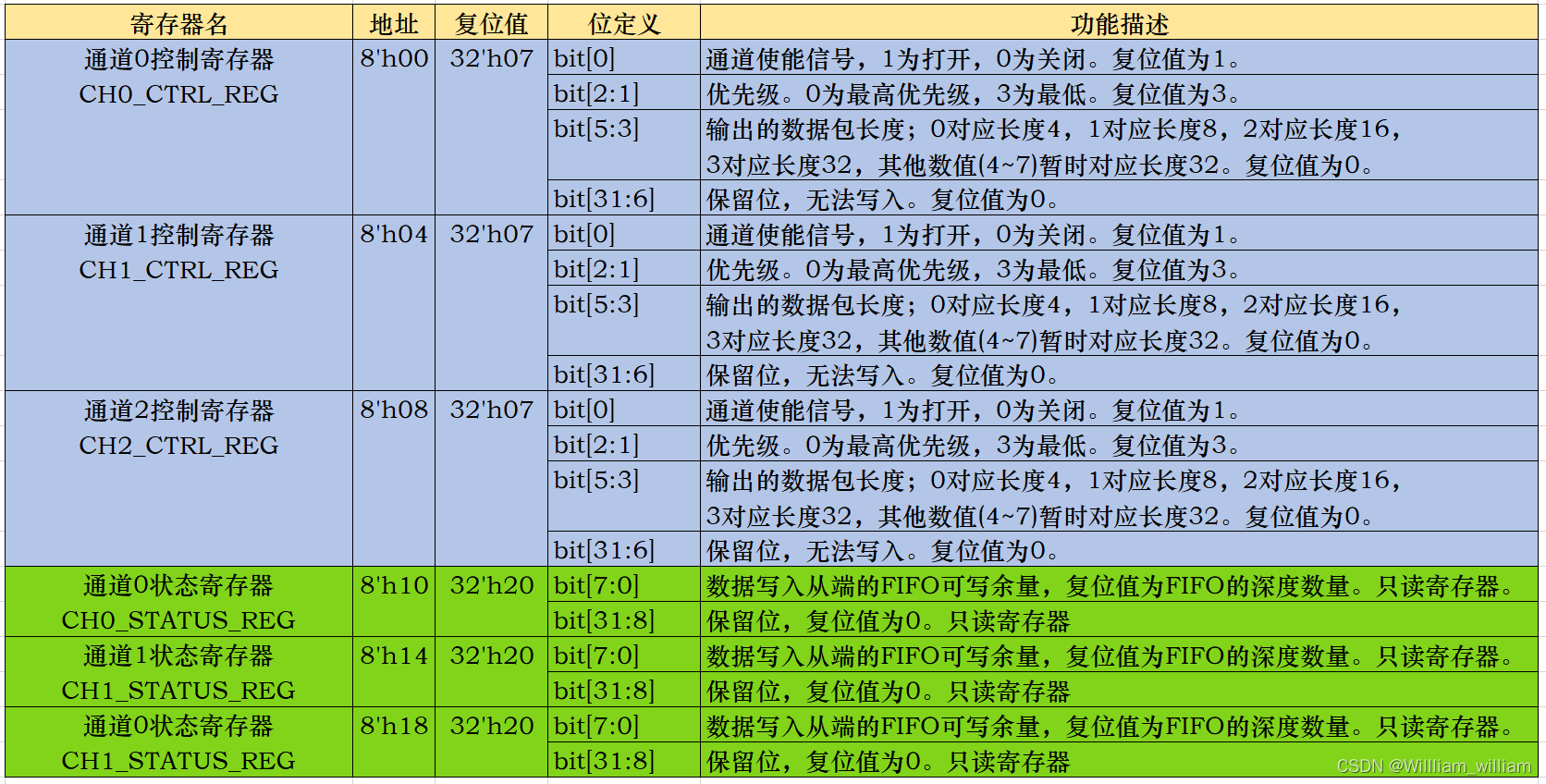

寄存器列表如下所示
三、接口时序

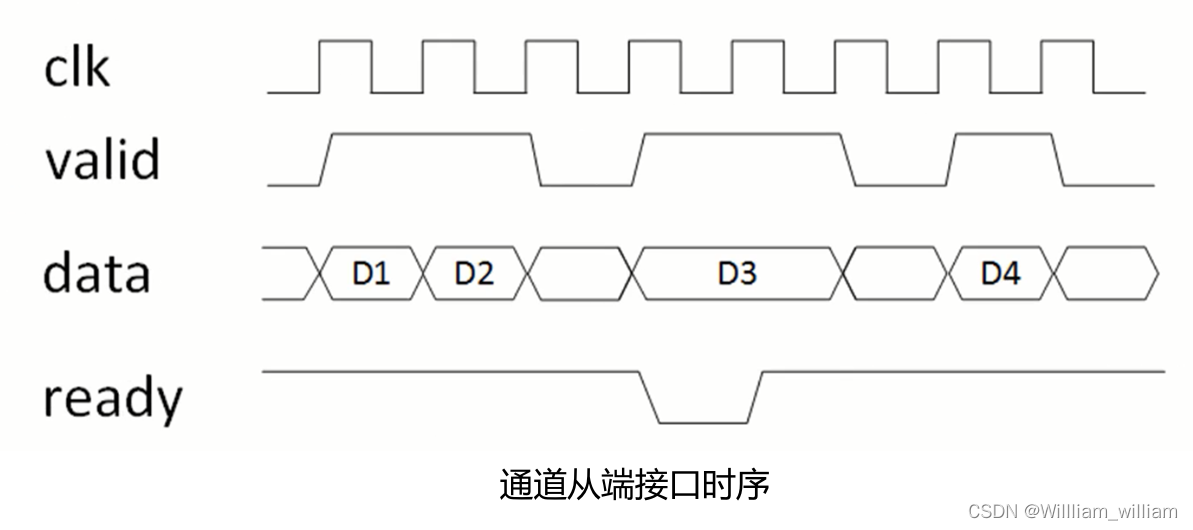

数据输入的通道从端接口时序如下所示，当ready为高时表示可以输入数据，然后将valid拉高即表示当前data输入的数据有效，需要写入。
整形器是按照数据包的形式发送数据的，数据包的长度有4、8、16、32可选，整形器必须完整发送完某一个通道的数据包后，才可以准备发送下一个通道的数据包，且相邻数据包之间应至少有一个时钟周期的空闲。

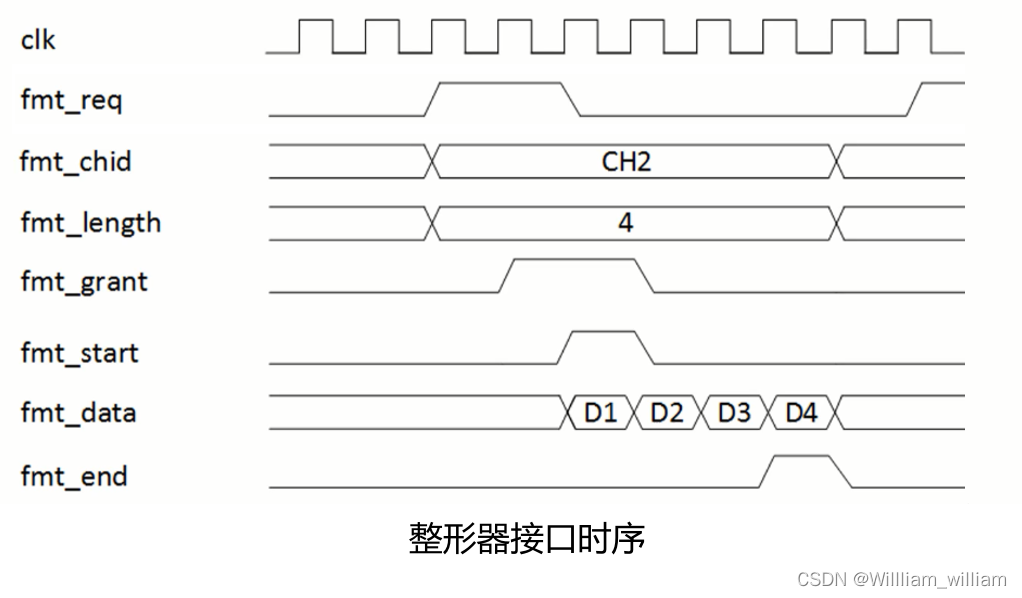

数据输出的整形器接口时序如下所示，当整形器准备发送数据包时，将fmt_req信号置为高，同时将fmt_chid和fmt_length设置好，然后等待后端给出fmt_grant信号允许发送数据包，当fmt_grant拉高表示允许发送后，应该在一个周期后将fmt_req拉低表示结束请求，然后开始发送数据，将fmt_start拉高一个时钟周期表示数据包第一个数据开始发送，接着将整个数据包发送完成，之间不允许有空闲周期，直到发送最后一个数据时将fmt_end拉高一个时钟周期表示当前为最后一个数据，然后fmt_end拉低后需经一个时钟周期fmt_req才可以被拉高以保证相邻数据包之间应至少有一个时钟周期的空闲。

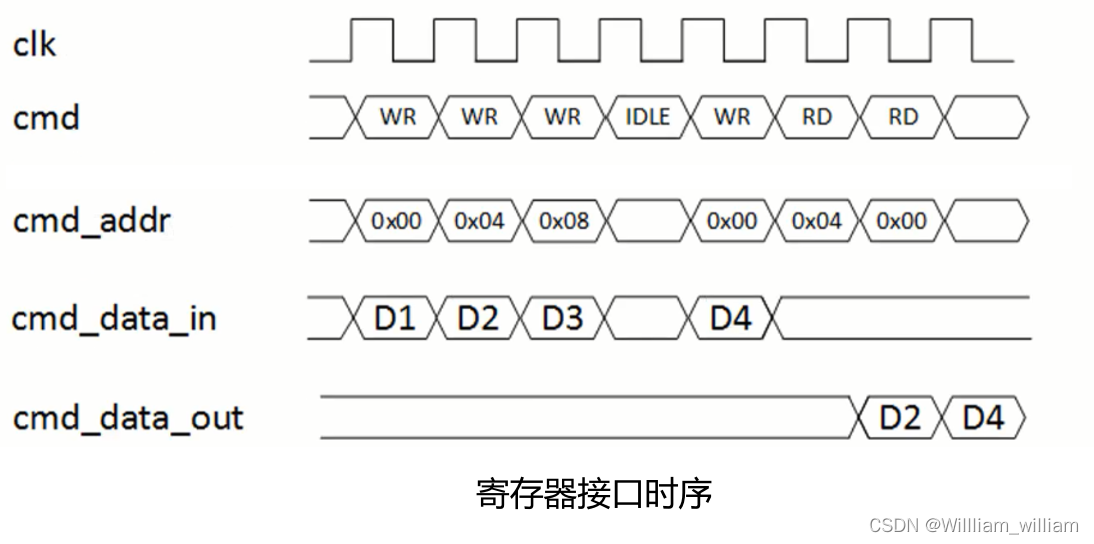

寄存器控制的接口时序如下所示，在寄存器控制接口上，需要在每一个时钟解析cmd信号，当cmd为写指令时，需要把数据cmd_data_in写入到cmd_addr对应的寄存器中；当cmd为读指令时，即需要从cmd_addr对应的寄存器中读取数据，并在下一个周期，将数据放在cmd_data_out上发送出来。
四、验证环境

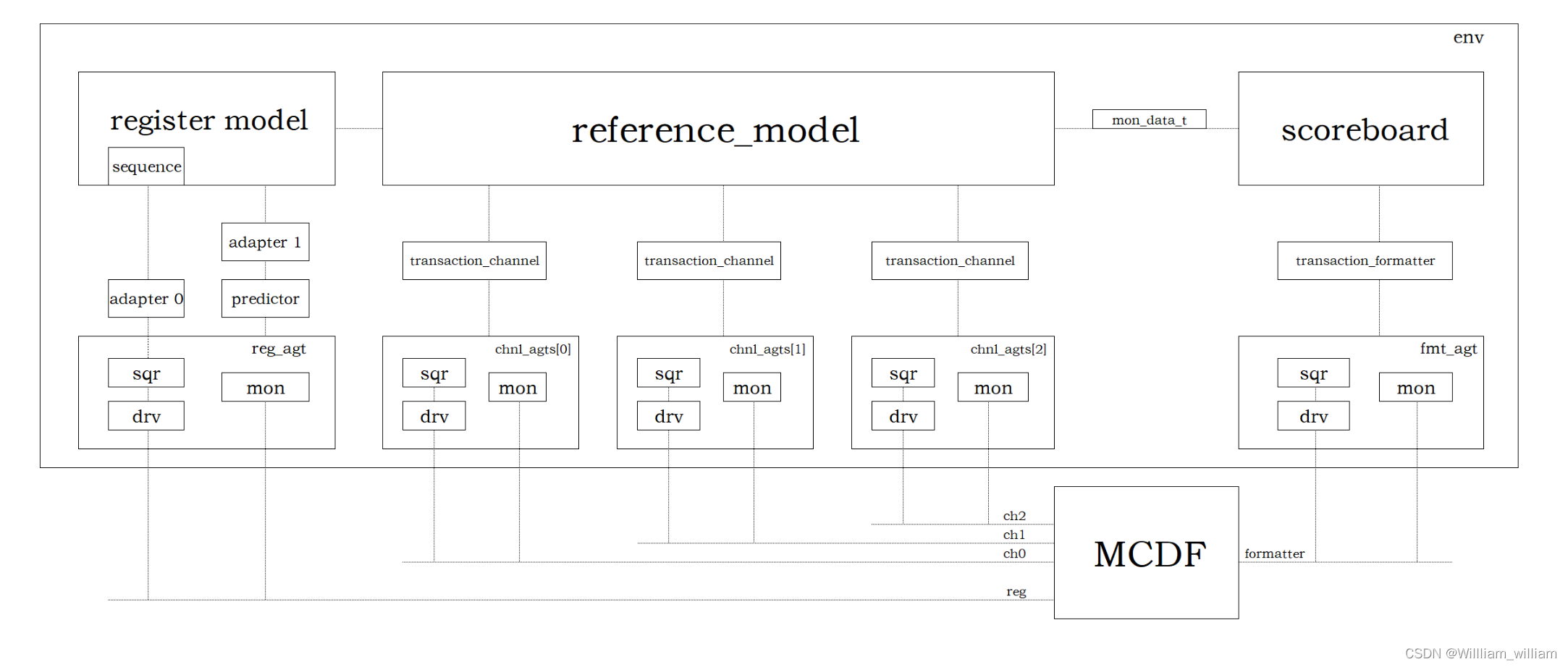

基于UVM搭建的验证环境如下所示

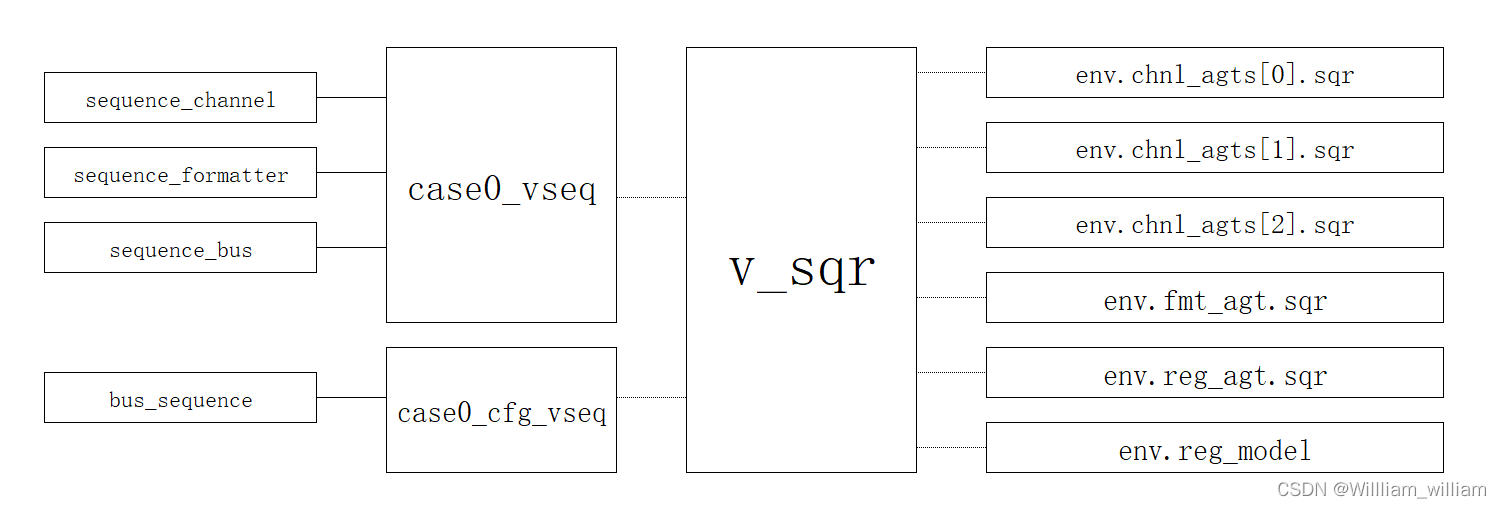

其中sequence组织方式如下所示
