一、以太网通信简介
? ? ? ? ? 前文我们讲述了多种通信协议（串口、IIC、SPI等协议），而以太网通信是相对比较高速的一种通信方式。目前，以太网是指遵守 IEEE 802.3 标准组成的局域网，由 IEEE 802.3 标准规定的主要是位于参考模型的物理层(PHY)和数据链路层中的介质访问控制子层(MAC)。讲到这，再简单的说一下国际标准化组织?(ISO)为了统一通信标准，将整个以太网通信结构制定了 OSI (Open System Interconnection)模型，译为开放式系统互联。

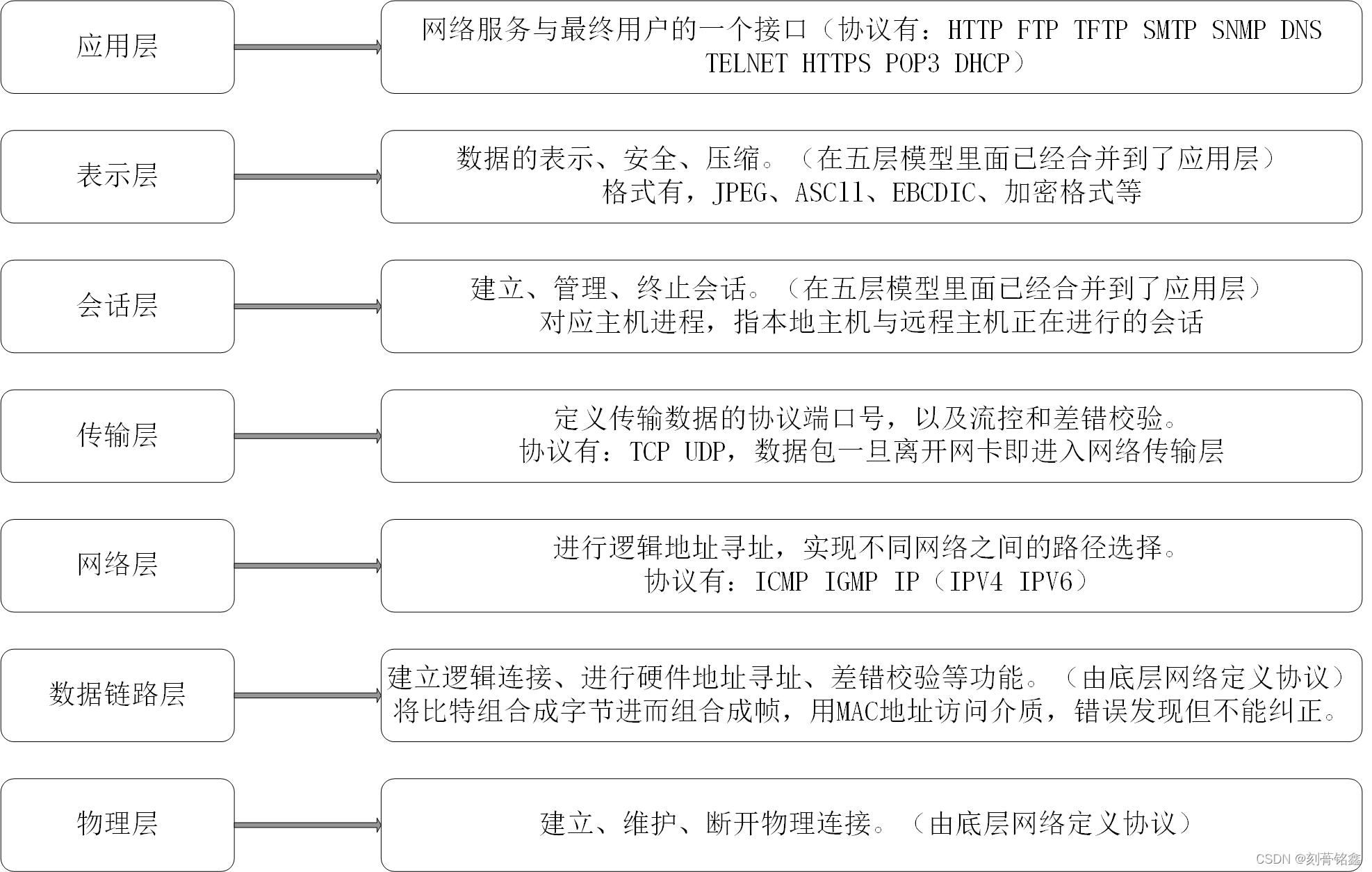

1.OSI七层模型
? ? ? ? ?OSI 定义了网络互连的七层框架（物理层、数据链路层、网络层、传输层、会话层、 表示层、应用层），即 OSI 开放互连系统参考模型。每个层功能不同，网络通信中各司其 职，整个模型包括硬件和软件定义。 OSI 模型只是理想分层，一般的网络系统只是涉及其中几层。其各层的参考模型及简介如下图所示。
? ? ? ? ? ? 在物理层中，主要规定了以太网使用的介质（水晶头网线）、数据编码方式（曼彻斯特编码）和冲突检测机制（CSMA/CD 冲突检测）等，在实际应用中主要是通过一个PHY芯片实现其功能的。
? ? ? ? ? 在数据链路层中，主要规定了数据链路层的下半部分MAC子层，它主要是负责与物理层进行的数据交换，比如是否可以发送数据，发送的数据是否正确，对数据流进行控制等。它自动对来自上层的数据包加上一些控制信号，交给物理层。接收方得到正常数据时，自动去除 MAC 控制信号，把该数据包交给上层。
2.以太网数据包解析

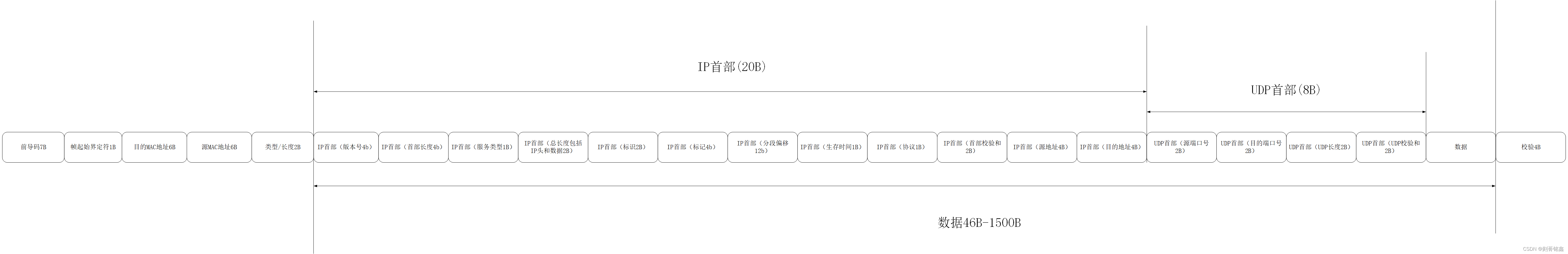

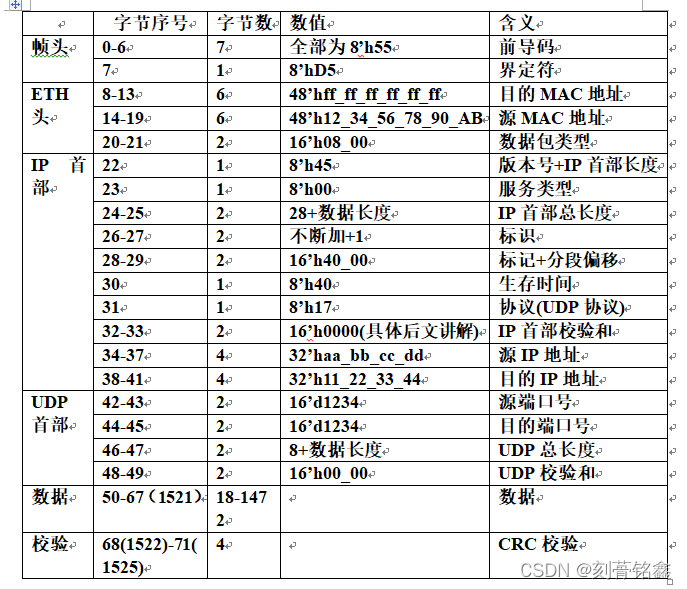

? ? ? 下面对以太网发送的一包数据进行解析，如下图所示：
3.IP首部校验和计算与检验
? ? ?上述协议中的IP首部校验和的其计算方法如下：
? ? ??IP 首部校验和计算
? ? ??校验字节强制置 0，将 IP 首部 20 字节 按 2 字节， 即 16 比特，分开分别相加，若如果 大于 FFFF 那么把高 16 位与低 16 位相加，直到最终结果为 16 比特数据。将计算结果取反作为 IP 首部校验和字节。
? ? ? ?例：抓取 IP 数据包，取 IP 数据报报头部分(20B)，数据如下，45 00 00 30 80 4c 40 00 80 06 b5 2e d3 43 11 7b cb 51 15 3d，计算 IP 首部校验和。
? ? ? ?(1) 将校验和字段 b5 2e 置为 00 00，数据变为：
? ? ? ? ? ? 45 00 00 30 80 4c 40 00 80 06 00 00 d3 43 11 7b cb 51 15 3d
? ? ? ?(2) 以 2 字节为单位，数据反码求和：
? ? ? ? ? ? 4500+0030+804c+4000+8006+0000+d343+117b+cb51+153d=34ace
? ? ? ?(3) 将进位(3)加到低 16 位(4ace)上：
? ? ? ? ? ? 0003+4ace=4ad1
? ? ? ?(4) 将 4ad1 取反得：checksum = b52e
? ? ? ??
? ? ? IP
首部校验和检验
? ? ? 对 IP 首部中每个 16 bit 进行二进制反码求和，将计算结果再取反码，若结果为 0，通过检验，否则，不通过检验。
? ? ?例：验证 IP 首部 45 00 00 30 80 4c 40 00 80 06 b5 2e d3 43 11 7b cb 51 15 3d
? ? ?(1) 对 IP 首部进行反码求和：
? ? ? ? ? 4500+0030+804c+4000+8006+b52e+d343+117b+cb51+153d=3fffc
? ? ? ? ??0003+fffc=ffff
? ??(2) 求和结果取反码：
? ? ? ??~ffff=0 ，校验正确。
? ? ? ?对于上述协议中的循环冗余码校验（CRC）校验，其详细内容可以参考V3学院——尤老师腾讯课堂FPGA从入门到实战最后一节课讲解的CRC循环冗余校验，个人感觉讲解的非常好，适合初学者学习。
二、以太网通信实例
? ? ? ?要求：FPGA采集各路实验数据，并将各路数据打包好后通过网口上传到上位机进行数据分析。本实验仅仅是完成了FPGA与上位机之间通过网口通信的过程。
1.整体实验框图
? ? ? 下边给出整个系统的实验框图：
?
? ? ? ?输入信号：sys_clk，由外部 PHY 芯片传入时钟(eth_clk)分频得到；
? ? ? ? ? ? ? ? ? ? ? ? ? ?sys_res，由外部复位按键传入
? ? ? ? ? ? ? ? ? ? ? ? ? sys_en，数据发送开始信号，由外部传入
? ? ? ? ? ? ? ? ? ? ? ? ? send_data，待发送的数据，由外部传入
? ? ? ? ? ? ? ? ? ? ? ? ??send_data_num，待发送数据有效数，由外部传入；
? ? ?
? ? ?输出信号：send_end，表示单包数据发送完成；
? ? ? ? ? ? ? ? ? ? ? ? ?read_data_req，表示待发送数据读取请求信号，传给数据存储模块，作为数据读取使能
? ? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ?eth_tx_en，表示输出数据使能信号
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?eth_tx_data，表示输出数据
2.发送部分时序图
? ? ? ? ? ? ? ? ? ? ? ??
时序图如下：

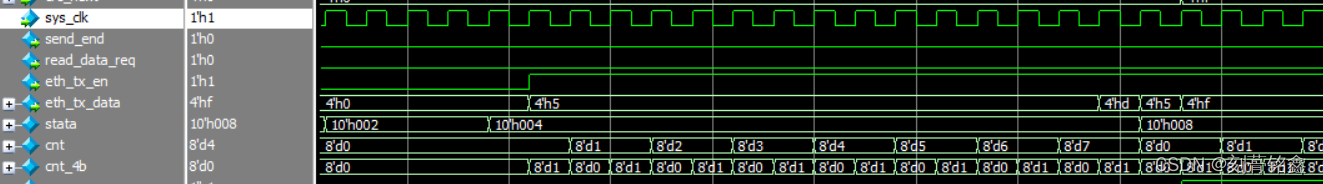

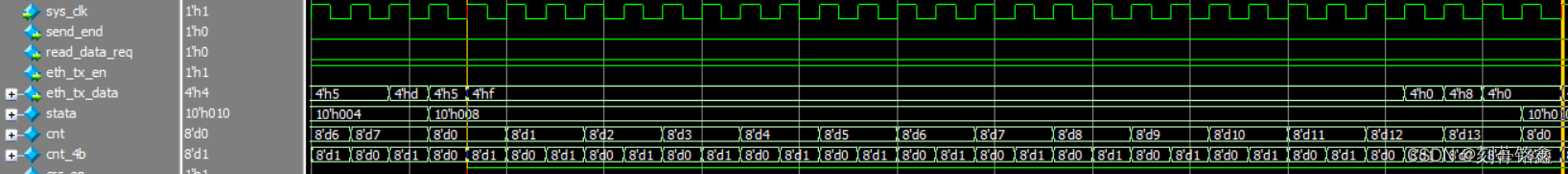

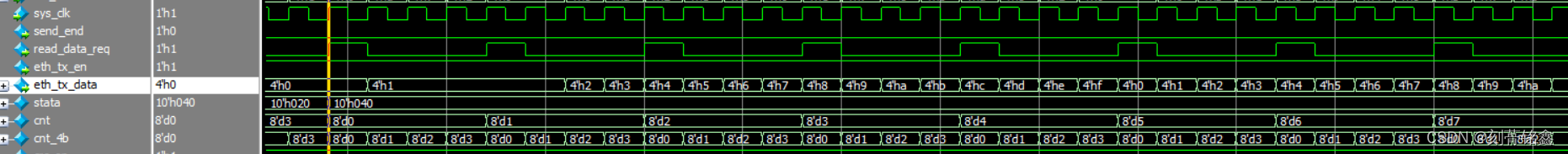

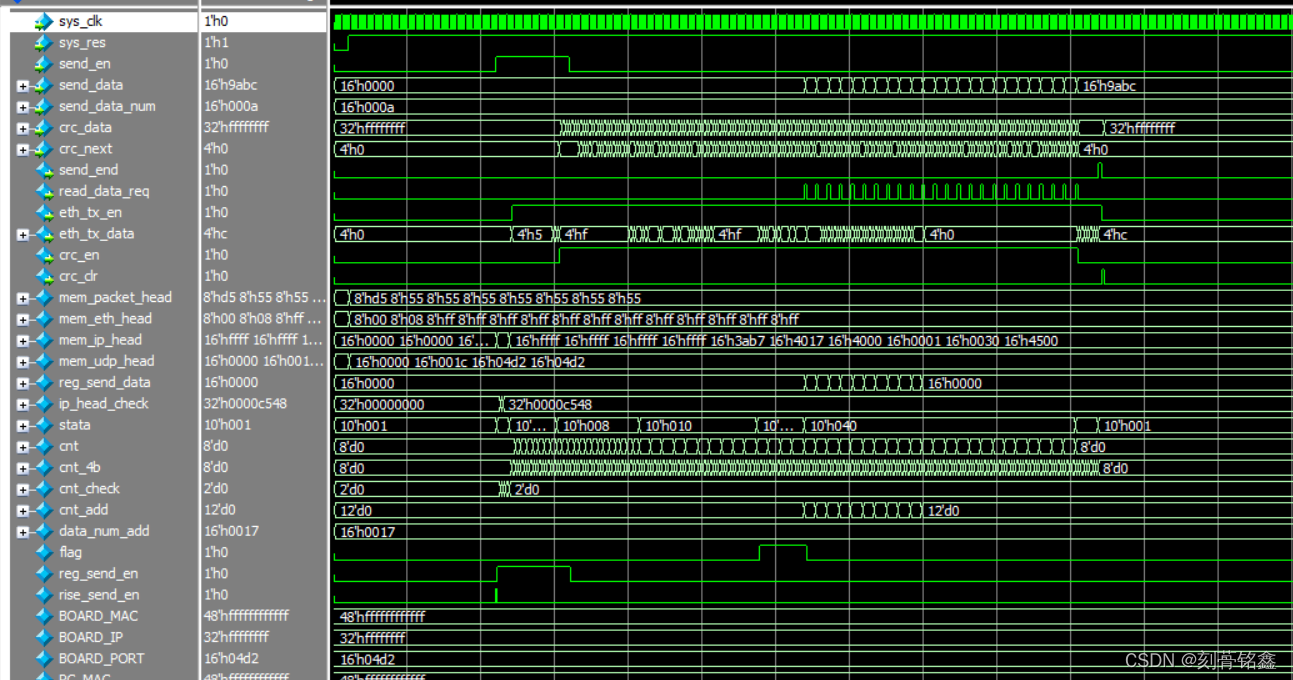

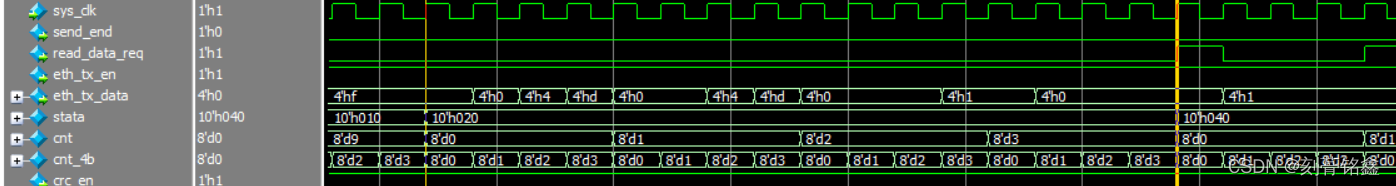

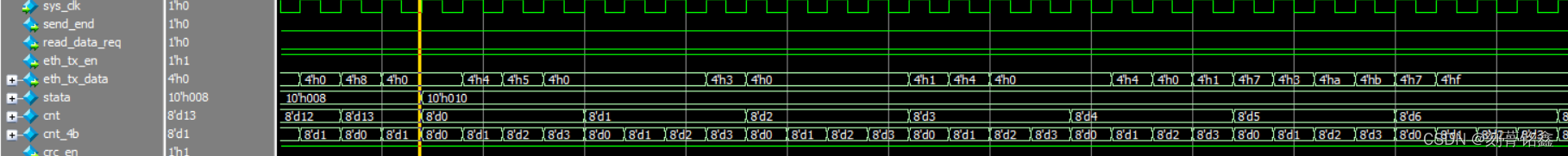

3.实验代码及仿真结果
?下面给出实验代码：
1.发送部分
module udp_send
#(
parameter BOARD_MAC = 48'hFF_FF_FF_FF_FF_FF , //板卡MAC地址
parameter BOARD_IP = 32'hFF_FF_FF_FF , //板卡IP地址
parameter BOARD_PORT = 16'd1234 , //板卡端口号
parameter PC_MAC = 48'hFF_FF_FF_FF_FF_FF , //PC机MAC地址
parameter PC_IP = 32'hFF_FF_FF_FF , //PC机IP地址
parameter PC_PORT = 16'd1234 //PC机端口号
)
(
input sys_clk,
input sys_res,
input send_en,
input [15:0]send_data,
input [15:0]send_data_num,
input [31:0]crc_data,
input [3 :0]crc_next,
output reg send_end,
output reg read_data_req,
output reg eth_tx_en,
output reg [3 :0]eth_tx_data,
output reg crc_en,
output reg crc_clr
);
parameter IDLE = 10'b0000_0000_01;
parameter IP_HEAD_CHECK_SUM = 10'b0000_0000_10; //对IP首部20个字节进行校验
parameter PACK_HEAD = 10'b0000_0001_00; //发送前导码和帧起始界定符
parameter ETH_HEAD = 10'b0000_0010_00; //发送目的MAC地址、源MAC地址、类型
parameter IP_HEAD = 10'b0000_0100_00; //发送IP首部20个字节
parameter UDP_HEAD = 10'b0000_1000_00; //发送UDP首部8个字节
parameter DATA = 10'b0001_0000_00;
parameter CRC = 10'b0010_0000_00;
localparam ETH_TYPE = 16'h0800 ; //协议类型 IP协议
reg [7 :0] mem_packet_head [7 :0]; //数据包头
reg [7 :0] mem_eth_head [13:0]; //以太网首部包括目的MAC地址，源MAC地址，类型
reg [15:0] mem_ip_head [9 :0]; //IP首部
reg [15:0] mem_udp_head [3 :0]; //UDP首部
wire [15:0] reg_send_data;
reg [31:0] ip_head_check;
reg [9:0]stata ;
reg [7:0]cnt ;//发送计数（计数加1代表一个字节）
reg [7:0]cnt_4b;//计数加1代表4个bite
reg [1:0]cnt_check;//ip首部校验和计数，共计数4次，在第一次计数进行20个字节求和，第二次计数将高16位加到低16位，第三次计数重复上一次操作，第四次计数取反
reg [11:0]cnt_add;
wire [15:0]data_num_add; //如果发送个数不满足46，则需补充发送数据
reg flag;
reg reg_send_en;
wire rise_send_en;
//取send_en的上升沿
assign rise_send_en = send_en & (~reg_send_en);
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
reg_send_en <= 1'b0;
else
reg_send_en <= send_en;
//判断发送数据是否满足最小46个
assign data_num_add = (send_data_num<23)?23:send_data_num;
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
cnt_add <= 'd0;
else if(stata == DATA && cnt_4b == 'd3 && cnt_add == send_data_num)
cnt_add <= 'd0;
else if((stata == DATA && cnt_4b == 'd3 && cnt_add != 'd0)||(stata == UDP_HEAD && cnt == (8/2-1) && cnt_4b == 'd3))
cnt_add <= cnt_add + 1;
else
cnt_add <= cnt_add;
assign reg_send_data = (cnt_add == 0)? 16'd0:send_data;
//IP_HEAD_CHECK_SUM(IP首部校验和)
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
cnt_check <= 'd0;
else if(stata == IP_HEAD_CHECK_SUM)
cnt_check <= cnt_check + 1'b1;
else if(stata != IP_HEAD_CHECK_SUM)
cnt_check <= 'd0;
else
cnt_check <= cnt_check;
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
ip_head_check <= 'd0;
else if(stata == IP_HEAD_CHECK_SUM && cnt_check == 'd0)
ip_head_check <= mem_ip_head[0] + mem_ip_head[1] + mem_ip_head[2] + mem_ip_head[3] +
mem_ip_head[4] + mem_ip_head[5] + mem_ip_head[6] + mem_ip_head[7] +
mem_ip_head[8] + mem_ip_head[9];
else if(stata == IP_HEAD_CHECK_SUM && cnt_check == 'd1)
ip_head_check <= ip_head_check[31:16]+ ip_head_check[15:0];
else if(stata == IP_HEAD_CHECK_SUM && cnt_check == 'd2)
ip_head_check <= ip_head_check[31:16]+ ip_head_check[15:0];
else
ip_head_check <= ip_head_check;
//PACK_HEAD包括7个8’h55和1个8‘hd5
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)begin
mem_packet_head[0] <= 8'h00;
mem_packet_head[1] <= 8'h00;
mem_packet_head[2] <= 8'h00;
mem_packet_head[3] <= 8'h00;
mem_packet_head[4] <= 8'h00;
mem_packet_head[5] <= 8'h00;
mem_packet_head[6] <= 8'h00;
mem_packet_head[7] <= 8'h00;
end
else begin
mem_packet_head[0] <= 8'h55;
mem_packet_head[1] <= 8'h55;
mem_packet_head[2] <= 8'h55;
mem_packet_head[3] <= 8'h55;
mem_packet_head[4] <= 8'h55;
mem_packet_head[5] <= 8'h55;
mem_packet_head[6] <= 8'h55;
mem_packet_head[7] <= 8'hd5;
end
//ETH_HEAD包括目的MAC地址、源MAC地址、类型
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)begin
mem_eth_head[0] <= 8'h00;
mem_eth_head[1] <= 8'h00;
mem_eth_head[2] <= 8'h00;
mem_eth_head[3] <= 8'h00;
mem_eth_head[4] <= 8'h00;
mem_eth_head[5] <= 8'h00;
mem_eth_head[6] <= 8'h00;
mem_eth_head[7] <= 8'h00;
mem_eth_head[8] <= 8'h00;
mem_eth_head[9] <= 8'h00;
mem_eth_head[10] <= 8'h00;
mem_eth_head[11] <= 8'h00;
mem_eth_head[12] <= 8'h00;
mem_eth_head[13] <= 8'h00;
end
else begin
mem_eth_head[0] <= PC_MAC [47:40] ;
mem_eth_head[1] <= PC_MAC [39:32] ;
mem_eth_head[2] <= PC_MAC [31:24] ;
mem_eth_head[3] <= PC_MAC [23:16] ;
mem_eth_head[4] <= PC_MAC [15:8 ] ;
mem_eth_head[5] <= PC_MAC [7 :0 ] ;
mem_eth_head[6] <= BOARD_MAC [47:40] ;
mem_eth_head[7] <= BOARD_MAC [39:32] ;
mem_eth_head[8] <= BOARD_MAC [31:24] ;
mem_eth_head[9] <= BOARD_MAC [23:16] ;
mem_eth_head[10] <= BOARD_MAC [15:8 ] ;
mem_eth_head[11] <= BOARD_MAC [7 :0 ] ;
mem_eth_head[12] <= ETH_TYPE [15:8 ] ;
mem_eth_head[13] <= ETH_TYPE [7 :0 ] ;
end
//IP_HEAD包括版本号、首部长度、服务类型、总长度、标识、标记、分段偏移、生存时间、协议、首部校验和、源IP地址、目的IP地址
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)begin
mem_ip_head[0] <= 'd0;
mem_ip_head[1] <= 'd0;
mem_ip_head[2] <= 'd0;
mem_ip_head[3] <= 'd0;
mem_ip_head[4] <= 'd0;
mem_ip_head[5] <= 'd0;
mem_ip_head[6] <= 'd0;
mem_ip_head[7] <= 'd0;
mem_ip_head[8] <= 'd0;
mem_ip_head[9] <= 'd0;
end
else if(stata == IDLE && rise_send_en == 1'b1)begin
mem_ip_head[0] <= {4'h4,4'h5,8'h00} ;//版本号4；首部长度5；服务类型0
mem_ip_head[1] <= 28+send_data_num*2 ;
mem_ip_head[2] <= mem_ip_head[2]+1 ;
mem_ip_head[3] <= {3'b010,13'b0_0000_0000_0000} ;//标记010；分段偏移是0
mem_ip_head[4] <= {8'h40,8'h17} ;//生存时间40；协议17
mem_ip_head[5] <= 16'h00_00 ;//首部校验和，初始为0
mem_ip_head[6] <= BOARD_IP[32:16] ;
mem_ip_head[7] <= BOARD_IP[15: 0] ;
mem_ip_head[8] <= PC_IP[32:16] ;
mem_ip_head[9] <= PC_IP[15: 0] ;
end
else if(stata == IP_HEAD_CHECK_SUM && cnt_check == 'd3)begin
mem_ip_head[5] <= ~ip_head_check[15:0] ;
end
//UDP_HEAD包括源端口号、目的端口号、UDP长度、UDP校验和
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)begin
mem_udp_head[0] <= 'd0;
mem_udp_head[1] <= 'd0;
mem_udp_head[2] <= 'd0;
mem_udp_head[3] <= 'd0;
end
else begin
mem_udp_head[0] <= BOARD_PORT;
mem_udp_head[1] <= PC_PORT;
mem_udp_head[2] <= send_data_num*2+8 ;
mem_udp_head[3] <= 16'h0000 ; //udp校验和为0
end
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
cnt_4b <= 'd0;
else if(stata == PACK_HEAD || stata == ETH_HEAD )
if(cnt_4b == 'd1)
cnt_4b <= 'd0;
else
cnt_4b <= cnt_4b + 1;
else if(stata == IP_HEAD || stata == UDP_HEAD || stata == DATA)
if(cnt_4b == 'd3)
cnt_4b <= 'd0;
else
cnt_4b <= cnt_4b + 1;
else if(stata == CRC)
if(cnt_4b == 'd7)
cnt_4b <= 'd0;
else
cnt_4b <= cnt_4b + 1;
else
cnt_4b <= 'd0;
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
cnt <= 'd0;
else if( stata == PACK_HEAD )begin
if(cnt == 8-1 && cnt_4b == 1'b1)
cnt <= 'd0;
else if(cnt_4b == 1'b1)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else if( stata == ETH_HEAD )begin
if(cnt == 14-1 && cnt_4b == 1'b1)
cnt <= 'd0;
else if(cnt_4b == 1'b1)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else if( stata == IP_HEAD )begin
if(cnt == (20/2-1) && cnt_4b == 'd3)
cnt <= 'd0;
else if(cnt_4b == 'd3)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else if( stata == UDP_HEAD )begin
if(cnt == (8/2-1) && cnt_4b == 'd3)
cnt <= 'd0;
else if(cnt_4b == 'd3)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else if( stata == DATA )begin
if((cnt == (data_num_add-1)) && cnt_4b == 'd3)
cnt <= 'd0;
else if(cnt_4b == 'd3)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else if( stata == CRC )begin
if((cnt == (4/4-1)) && cnt_4b == 'd7)
cnt <= 'd0;
else if(cnt_4b == 'd7)
cnt <= cnt + 1;
else
cnt <= cnt;
end
else
cnt <= 'd0;
//状态机
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
stata <= IDLE;
else begin
case(stata)
IDLE: if(rise_send_en == 1'b1)
stata <= IP_HEAD_CHECK_SUM;
else
stata <= IDLE;
IP_HEAD_CHECK_SUM: if(cnt_check == 3)
stata <= PACK_HEAD;
else
stata <= IP_HEAD_CHECK_SUM;
PACK_HEAD: if(cnt == 8-1 && cnt_4b == 1'b1)
stata <= ETH_HEAD;
else
stata <= PACK_HEAD;
ETH_HEAD: if(cnt == 14-1 && cnt_4b == 1'b1)
stata <= IP_HEAD;
else
stata <= ETH_HEAD;
IP_HEAD: if(cnt == (20/2-1) && cnt_4b == 'd3)
stata <= UDP_HEAD;
else
stata <= IP_HEAD;
UDP_HEAD: if(cnt == (8/2-1) && cnt_4b == 'd3)
stata <= DATA;
else
stata <= UDP_HEAD;
DATA: if(cnt == (data_num_add-1) && cnt_4b == 'd3)
stata <= CRC;
else
stata <= DATA;
CRC: if(cnt == (4/4-1) && cnt_4b == 'd7)
stata <= IDLE;
else
stata <= CRC;
default:stata <= IDLE;
endcase
end
//信号输出eth_tx_data、eth_tx_en
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
eth_tx_en <= 1'b0;
else if(stata == PACK_HEAD || stata == ETH_HEAD || stata == IP_HEAD || stata == UDP_HEAD || stata == DATA || stata == CRC)
eth_tx_en <= 1'b1;
else
eth_tx_en <= 1'b0;
always@(posedge sys_clk or negedge sys_res)
if(!sys_res) begin
flag <= 1'b0;
eth_tx_data <= 'd0;
end
else if(stata == PACK_HEAD)
if(cnt_4b == 0)
eth_tx_data <= mem_packet_head[cnt][7:4];
else
eth_tx_data <= mem_packet_head[cnt][3:0];
else if(stata == ETH_HEAD)
if(cnt_4b == 0)
eth_tx_data <= mem_eth_head[cnt][7:4];
else
eth_tx_data <= mem_eth_head[cnt][3:0];
else if(stata == IP_HEAD)begin
if(cnt_4b == 0)
eth_tx_data <= mem_ip_head[cnt][15:12];
else if(cnt_4b == 1)
eth_tx_data <= mem_ip_head[cnt][11:8];
else if(cnt_4b == 2)
eth_tx_data <= mem_ip_head[cnt][7:4];
else if(cnt_4b == 3)
eth_tx_data <= mem_ip_head[cnt][3:0];
end
else if(stata == UDP_HEAD)begin
flag <= 1'b1;
if(cnt_4b == 0) begin
eth_tx_data <= mem_udp_head[cnt][15:12];
end
else if(cnt_4b == 1)
eth_tx_data <= mem_udp_head[cnt][11:8];
else if(cnt_4b == 2)
eth_tx_data <= mem_udp_head[cnt][7:4];
else if(cnt_4b == 3)begin
eth_tx_data <= mem_ip_head[cnt][3:0];
end
end
else if(stata == DATA)begin
flag <= 1'b0;
if(cnt_4b == 0)
eth_tx_data <= reg_send_data[15:12];
else if(cnt_4b == 1)
eth_tx_data <= reg_send_data[11:8];
else if(cnt_4b == 2)
eth_tx_data <= reg_send_data[7:4];
else if(cnt_4b == 3)
eth_tx_data <= reg_send_data[3:0];
end
else if(stata == CRC)begin
if(cnt_4b == 0)
eth_tx_data <= {~crc_next[0], ~crc_next[1], ~crc_next[2], ~crc_next[3]};
else if(cnt_4b == 1)
eth_tx_data <= {~crc_data[24],~crc_data[25],~crc_data[26],~crc_data[27]};
else if(cnt_4b == 2)
eth_tx_data <= {~crc_data[20],~crc_data[21],~crc_data[22],~crc_data[23]};
else if(cnt_4b == 3)
eth_tx_data <= {~crc_data[16],~crc_data[17],~crc_data[18],~crc_data[19]};
else if(cnt_4b == 4)
eth_tx_data <= {~crc_data[12],~crc_data[13],~crc_data[14],~crc_data[15]};
else if(cnt_4b == 5)
eth_tx_data <= {~crc_data[8],~crc_data[9],~crc_data[10],~crc_data[11]};
else if(cnt_4b == 6)
eth_tx_data <= {~crc_data[4],~crc_data[5],~crc_data[6],~crc_data[7]};
else if(cnt_4b == 7)
eth_tx_data <= {~crc_data[0],~crc_data[1],~crc_data[2],~crc_data[3]};
end
else
eth_tx_data <= eth_tx_data;
//信号输出send_end
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
send_end <= 1'b0;
else if(stata == CRC && cnt == (4/4-1) && cnt_4b == 'd7)
send_end <= 1'b1;
else
send_end <= 1'b0;
//输出信号read_data_req
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
read_data_req <= 1'b0;
else if((stata == UDP_HEAD && cnt == (8/2-1) && cnt_4b == 'd3)||(stata == DATA && cnt_4b == 'd3))
read_data_req <= 1'b1;
else
read_data_req <= 1'b0;
//输出crc信号crc_en
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
crc_en <= 1'b0;
else if(stata == ETH_HEAD || stata == IP_HEAD || stata == UDP_HEAD || stata == DATA)
crc_en <= 1'b1;
else
crc_en <= 1'b0;
//输出crc信号crc_clr
always@(posedge sys_clk or negedge sys_res)
if(!sys_res)
crc_clr <= 1'b0;
else
crc_clr <= send_end;
endmodule ? ? ? 2.CRC循环冗余校验（该部分代码抄取了征途Pro《FPGA Verilog开发实战指南——基于Altera EP4CE10》2020.12.16（下）中的以太网数据换回实验中的CRC校验代码）
`timescale 1ns/1ns
// Author : EmbedFire
// Create Date : 2019/09/03
// Module Name : crc32_d4
// Project Name : eth_udp_rmii
// Target Devices: Altera EP4CE10F17C8N
// Tool Versions : Quartus 13.0
// Description : CRC校验
//
// Revision : V1.0
// Additional Comments:
//
// 实验平台: 野火_征途Pro_FPGA开发板
// 公司 : http://www.embedfire.com
// 论坛 : http://www.firebbs.cn
// 淘宝 : https://fire-stm32.taobao.com
module crc32_d4
(
input wire sys_clk , //时钟信号
input wire sys_rst_n , //复位信号,低电平有效
input wire [3:0] data , //待校验数据
input wire crc_en , //crc使能,校验开始标志
input wire crc_clr , //crc数据复位信号
output reg [31:0] crc_data , //CRC校验数据
output reg [31:0] crc_next //CRC下次校验完成数据
);
//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************//
// wire define
wire [3:0] data_sw; //待校验数据高低位互换
//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//
//data_sw:待校验数据高低位互换
assign data_sw = {data[0],data[1],data[2],data[3]};
//crc_next:CRC下次校验完成数据
//CRC32的生成多项式为：G(x)= x^32 + x^26 + x^23 + x^22 + x^16 + x^12 + x^11
//+ x^10 + x^8 + x^7 + x^5 + x^4 + x^2 + x^1 + 1
always@(*)
begin
crc_next <= 32'b0;
if(crc_en == 1'b1)
begin
crc_next[0] <= (data_sw[0] ^ crc_data[28]);
crc_next[1] <= (data_sw[1] ^ data_sw[0] ^ crc_data[28]
^ crc_data[29]);
crc_next[2] <= (data_sw[2] ^ data_sw[1] ^ data_sw[0]
^ crc_data[28] ^ crc_data[29] ^ crc_data[30]);
crc_next[3] <= (data_sw[3] ^ data_sw[2] ^ data_sw[1]
^ crc_data[29] ^ crc_data[30] ^ crc_data[31]);
crc_next[4] <= (data_sw[3] ^ data_sw[2] ^ data_sw[0] ^ crc_data[28]
^ crc_data[30] ^ crc_data[31]) ^ crc_data[0];
crc_next[5] <= (data_sw[3] ^ data_sw[1] ^ data_sw[0] ^ crc_data[28]
^ crc_data[29] ^ crc_data[31]) ^ crc_data[1];
crc_next[6] <= (data_sw[2] ^ data_sw[1] ^ crc_data[29]
^ crc_data[30]) ^ crc_data[ 2];
crc_next[7] <= (data_sw[3] ^ data_sw[2] ^ data_sw[0] ^ crc_data[28]
^ crc_data[30] ^ crc_data[31]) ^ crc_data[3];
crc_next[8] <= (data_sw[3] ^ data_sw[1] ^ data_sw[0] ^ crc_data[28]
^ crc_data[29] ^ crc_data[31]) ^ crc_data[4];
crc_next[9] <= (data_sw[2] ^ data_sw[1] ^ crc_data[29]
^ crc_data[30]) ^ crc_data[5];
crc_next[10]<= (data_sw[3] ^ data_sw[2] ^ data_sw[0] ^ crc_data[28]
^ crc_data[30] ^ crc_data[31]) ^ crc_data[6];
crc_next[11]<= (data_sw[3] ^ data_sw[1] ^ data_sw[0] ^ crc_data[28]
^ crc_data[29] ^ crc_data[31]) ^ crc_data[7];
crc_next[12]<= (data_sw[2] ^ data_sw[1] ^ data_sw[0] ^ crc_data[28]
^ crc_data[29] ^ crc_data[30]) ^ crc_data[8];
crc_next[13]<= (data_sw[3] ^ data_sw[2] ^ data_sw[1] ^ crc_data[29]
^ crc_data[30] ^ crc_data[31]) ^ crc_data[9];
crc_next[14]<= (data_sw[3] ^ data_sw[2] ^ crc_data[30]
^ crc_data[31]) ^ crc_data[10];
crc_next[15]<= (data_sw[3] ^ crc_data[31]) ^ crc_data[11];
crc_next[16]<= (data_sw[0] ^ crc_data[28]) ^ crc_data[12];
crc_next[17]<= (data_sw[1] ^ crc_data[29]) ^ crc_data[13];
crc_next[18]<= (data_sw[2] ^ crc_data[30]) ^ crc_data[14];
crc_next[19]<= (data_sw[3] ^ crc_data[31]) ^ crc_data[15];
crc_next[20]<= crc_data[16];
crc_next[21]<= crc_data[17];
crc_next[22]<= (data_sw[0] ^ crc_data[28]) ^ crc_data[18];
crc_next[23]<= (data_sw[1] ^ data_sw[0] ^ crc_data[29]
^ crc_data[28]) ^ crc_data[19];
crc_next[24]<= (data_sw[2] ^ data_sw[1] ^ crc_data[30]
^ crc_data[29]) ^ crc_data[20];
crc_next[25]<= (data_sw[3] ^ data_sw[2] ^ crc_data[31]
^ crc_data[30]) ^ crc_data[21];
crc_next[26]<= (data_sw[3] ^ data_sw[0] ^ crc_data[31]
^ crc_data[28]) ^ crc_data[22];
crc_next[27]<= (data_sw[1] ^ crc_data[29]) ^ crc_data[23];
crc_next[28]<= (data_sw[2] ^ crc_data[30]) ^ crc_data[24];
crc_next[29]<= (data_sw[3] ^ crc_data[31]) ^ crc_data[25];
crc_next[30]<= crc_data[26];
crc_next[31]<= crc_data[27];
end
end
//crc_data:CRC校验数据
always @(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
crc_data <= 32'hff_ff_ff_ff;
else if(crc_clr == 1'b1)
crc_data <= 32'hff_ff_ff_ff;
else if(crc_en == 1'b1)
crc_data <= crc_next;
endmodule
? ?3.下边给出顶层及仿真tb文件，为了方便仿真观察时序，将两部分合成如下代码?
`timescale 1ns/1ns
module tb_udp_send();
reg clk;
reg res;
reg send_en;
reg [15:0]send_data;
wire [15:0]send_data_num;
wire send_end;
wire read_data_req;
wire eth_tx_en;
wire [3:0]eth_tx_data;
wire crc_en;
wire crc_clr;
wire [31:0]crc_data;
wire [31:0]crc_next;
parameter BOARD_MAC = 48'hFF_FF_FF_FF_FF_FF;
parameter BOARD_IP = 32'hFF_FF_FF_FF;
parameter BOARD_PORT = 16'd1234 ;
parameter PC_MAC = 48'hFF_FF_FF_FF_FF_FF;
parameter PC_IP = 32'hFF_FF_FF_FF ;
parameter PC_PORT = 16'd1234 ;
parameter NUM = 10;
reg [15:0]mem_data[9:0];
reg [7:0]cnt;
reg reg_rd_req;
wire rise_req;
initial begin
clk <= 1'b0;
res <= 1'b0;
send_en <= 1'b0;
send_data <= 16'd0;
reg_rd_req <= 1'b0;
#100 res <= 1'b1;
#1000 send_en <= 1'b1;
#500 send_en <= 1'b0;
end
always #10 clk <= ~clk;
//发送数据，数据存入mem_data中
always@(posedge clk or negedge clk)
if(!res)begin
mem_data[0] <= 0;
mem_data[1] <= 0;
mem_data[2] <= 0;
mem_data[3] <= 0;
mem_data[4] <= 0;
mem_data[5] <= 0;
mem_data[6] <= 0;
mem_data[7] <= 0;
mem_data[8] <= 0;
mem_data[9] <= 0;
end
else begin
mem_data[0] <= 16'h1111;
mem_data[1] <= 16'h1234;
mem_data[2] <= 16'h5678;
mem_data[3] <= 16'h9abc;
mem_data[4] <= 16'hdef0;
mem_data[5] <= 16'h1234;
mem_data[6] <= 16'h5678;
mem_data[7] <= 16'h9abc;
mem_data[8] <= 16'hdef0;
mem_data[9] <= 16'haaaa;
end
assign send_data_num = NUM;
always@(clk)
reg_rd_req <= read_data_req;
assign rise_req = (~reg_rd_req)&read_data_req;
always@(posedge clk or negedge clk)
if(!res)
cnt <= 'd0;
else if(rise_req && cnt == NUM-1)
cnt <= 'd0;
else if(rise_req)
cnt <= cnt + 1 ;
else
cnt <= cnt;
always@(clk)
if(rise_req)
send_data <= mem_data[cnt];
else
send_data <= send_data;
udp_send
#(
. BOARD_MAC (BOARD_MAC) , //板卡MAC地址
. BOARD_IP (BOARD_IP) , //板卡IP地址
. BOARD_PORT (BOARD_PORT) , //板卡端口号
. PC_MAC (PC_MAC) , //PC机MAC地址
. PC_IP (PC_IP) , //PC机IP地址
. PC_PORT (PC_PORT) //PC机端口号
)u_udp_send
(
.sys_clk (clk) ,
.sys_res (res) ,
.send_en (send_en) ,
.send_data (send_data) ,
.send_data_num (send_data_num) ,
.crc_data (crc_data) ,
.crc_next (crc_next[31:28]) ,
.send_end (send_end) ,
.read_data_req (read_data_req) ,
.eth_tx_en (eth_tx_en) ,
.eth_tx_data (eth_tx_data) ,
.crc_en (crc_en) ,
.crc_clr (crc_clr)
);
crc32_d4 u_crc32_d4
(
. sys_clk (clk) , //时钟信号
. sys_rst_n (res) , //复位信号,低电平有效
. data (eth_tx_data), //待校验数据
. crc_en (crc_en) , //crc使能,校验开始标志
. crc_clr (crc_clr), //crc数据复位信号
. crc_data (crc_data), //CRC校验数据
. crc_next (crc_next) //CRC下次校验完成数据
);
endmodule? ? ? ? 下图给出仿真的时序结果：图1是整体信号的时序图，图2对应PACK_HEAD状态输出的信号，图3对应ETH_HEAD状态输出的信号，图4对应IP_HEAD状态输出的信号，图5对应UDP_HEAD状态输出的信号，图6对应DATA状态输出的信号，图7对应CRC状态输出的信号。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 图1
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??图2
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 图3
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 图4
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?图5
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 图6
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?图7?
总结
? ? ? ? ?对于以太网通信而言，更多的还是趋向于单片机的控制，其程序代码比Verilog要简单许多，读者可以尝试着做一下该实验。通过FPGA控制以太网通信，其时序逻辑相对比较复杂，本文仅仅给出了FPGA通过网口进行发送的时序、代码，由于疫情在家，身边没有硬件设备，后期将会对该程序应用于实践。
? ? ? ? ??初次创作，难免文章中存在错误，希望读者能够及时纠正并给予私信，望大家共同进步！
