学习记录之用。
一、DDS概念
DDS(Direct Digital Frequency Synthesizer)直接数字频率合成器本文主要介绍如何调用Xilinx的DDS?IP核生成某一频率的Sin和Cos信号。
二、频率选择
打开IP核配置,parameter Selection选择System Parameters,有两种选择,
选择System Parameters时,输出频率可以在IP核中直接输入。
选择Hardware Parameter时,可以在IP核中或者程序中输入频率控制字PINC来确定,
如图,
PINC选择的是 1101000110110111 = 53687
由手册公式,
?
?f = (53687*100*10^6)/(2^16) = 81.91986 MHz
我们再看IP核的信息。
?另外,我们也可以在程序中控制PINC。
top.v 如下。
`timescale 1ns / 1ps
module sin_20M(
input clk,
input config_tvalid,
input rst_n,
input [15:0] config_data_poff,config_data_pinc,
output [7:0] dds_data_sin_0,dds_data_cos_0
);
wire m_axis_data_tvalid;
wire m_axis_phase_tvalid;
wire [15:0]m_axis_phase_tdata;
dds_compiler_0 dds_init (
.aclk(clk), // input wire aclk
.s_axis_config_tvalid(config_tvalid), // input wire s_axis_config_tvalid
.s_axis_config_tdata({16'd0,config_data_pinc}), // input wire [31 : 0] s_axis_config_tdata
.m_axis_data_tvalid(m_axis_data_tvalid), // output wire m_axis_data_tvalid
.m_axis_data_tdata({ dds_data_sin_0,dds_data_cos_0}), // output wire [15 : 0] m_axis_data_tdata
.m_axis_phase_tvalid(m_axis_phase_tvalid), // output wire m_axis_phase_tvalid
.m_axis_phase_tdata(m_axis_phase_tdata) // output wire [15 : 0] m_axis_phase_tdata
);
endmodule
?tb文件如下。
`timescale 1ns / 1ps
//
// 该tb文件中直接输入控制字 66 ----6666
// f=(PINC*fclk)/(2^phase width)=6666乘100000000/2的16次方=10.17MHz
//
module sintb(
);
reg clk;
always #5 clk<=~clk;
reg rst_n;
wire [7:0] dds_data_sin_0,dds_data_cos_0;
reg [15:0] config_data_pinc,config_data_poff;
reg config_tvalid;
sin_20M dds_001_Init
(
.clk(clk),
.rst_n(rst_n),
.dds_data_sin_0(dds_data_sin_0),
.dds_data_cos_0(dds_data_cos_0),
.config_data_poff(config_data_poff),
.config_data_pinc(config_data_pinc),
.config_tvalid(config_tvalid)
);
initial
begin
clk = 0;
rst_n = 1;
config_data_poff = 16'h4000;
config_data_pinc = 16'd66;
config_tvalid = 1'b1;
#100000
config_data_pinc = 16'd6666;
#100000
config_data_poff = 16'h8000;
$stop;
end
endmodule

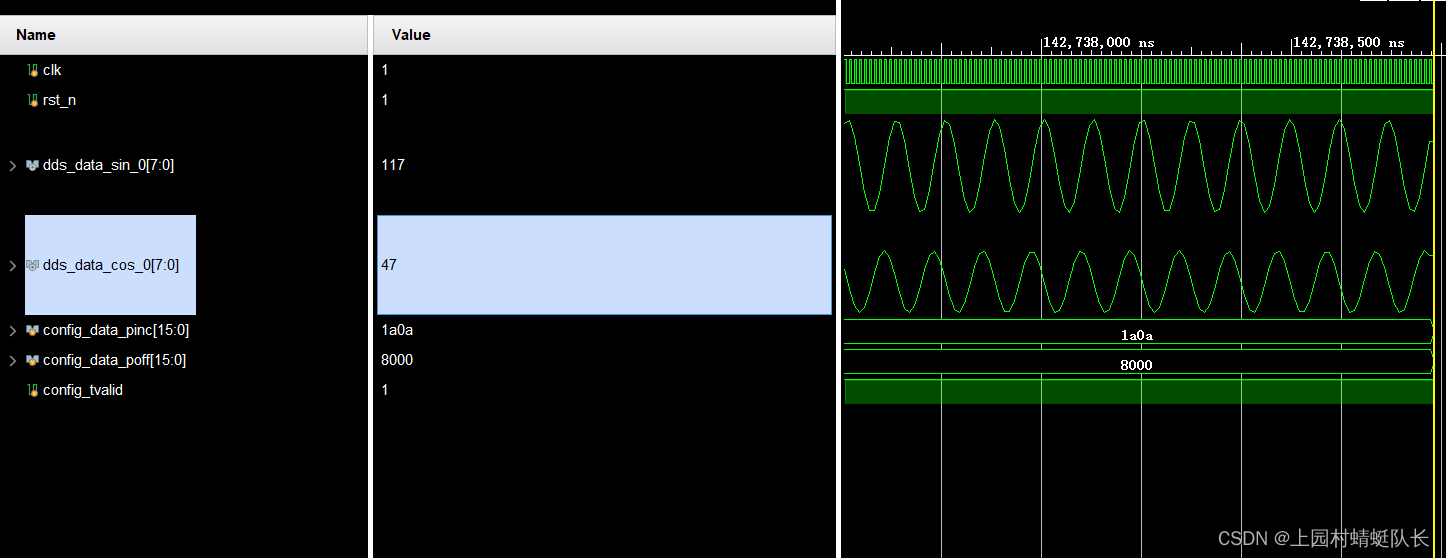

?输出的波形。
完整工程:https://download.csdn.net/download/lgk1996/83163014
|
